129

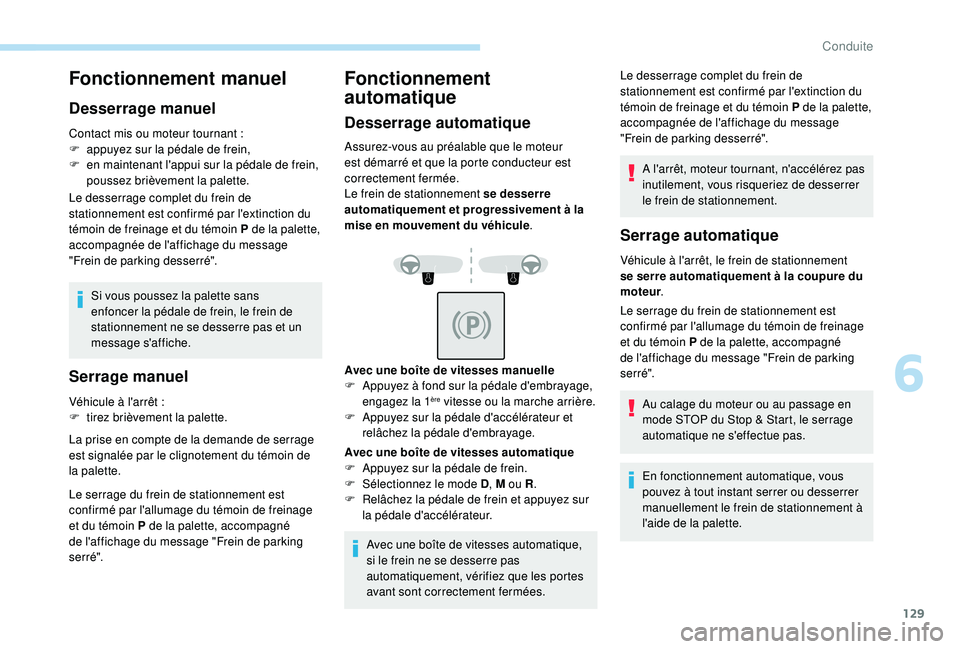

Fonctionnement manuel
Desserrage manuel
Contact mis ou moteur tournant :
F a ppuyez sur la pédale de frein,
F

e
n maintenant l'appui sur la pédale de frein,
poussez brièvement la palette.
Le desserrage complet du frein de
stationnement est confirmé par l'extinction du
témoin de freinage et du témoin P de la palette,
accompagnée de l'affichage du message
"Frein de parking desserré".
Si vous poussez la palette sans
enfoncer la pédale de frein, le frein de
stationnement ne se desserre pas et un
message s'affiche.
Serrage manuel
Véhicule à l'arrêt :
F t irez brièvement la palette.
La prise en compte de la demande de serrage
est signalée par le clignotement du témoin de
la palette.
Le serrage du frein de stationnement est
confirmé par l'allumage du témoin de freinage
et du témoin P de la palette, accompagné
de l'affichage du message "Frein de parking
serré".
Fonctionnement
automatique
Desserrage automatique
Assurez-vous au préalable que le moteur
est démarré et que la porte conducteur est
correctement fermée.
Le frein de stationnement se desserre
automatiquement et progressivement à la
mise en mouvement du véhicule .
Avec une boîte de vitesses manuelle
F

A
ppuyez à fond sur la pédale d'embrayage,
engagez la 1
ère vitesse ou la marche arrière.
F
A
ppuyez sur la pédale d'accélérateur et
relâchez la pédale d'embrayage.
Avec une boîte de vitesses automatique
F

A

ppuyez sur la pédale de frein.
F

Sél

ectionnez le mode D , M ou R.
F

R

elâchez la pédale de frein et appuyez sur
la pédale d'accélérateur.
Avec une boîte de vitesses automatique,
si le frein ne se desserre pas
automatiquement, vérifiez que les portes
avant sont correctement fermées. Le desserrage complet du frein de
stationnement est confirmé par l'extinction du
témoin de freinage et du témoin P de la palette,
accompagnée de l'affichage du message
"Frein de parking desserré".
A l'arrêt, moteur tournant, n'accélérez pas
inutilement, vous risqueriez de desserrer
le frein de stationnement.
Serrage automatique
Véhicule à l'arrêt, le frein de stationnement
se serre automatiquement à la coupure du
moteur .
Le serrage du frein de stationnement est
confirmé par l'allumage du témoin de freinage
et du témoin P de la palette, accompagné
de l'affichage du message "Frein de parking
serré".
Au calage du moteur ou au passage en
mode STOP du Stop & Start, le serrage
automatique ne s'effectue pas.
En fonctionnement automatique, vous
pouvez à tout instant serrer ou desserrer
manuellement le frein de stationnement à
l'aide de la palette.
6
Conduite

130
Cas particuliers
Dans certaines situations, vous pouvez être
amené à actionner manuellement le frein de
stationnement.
Immobilisation du véhicule,
moteur tournant
Pour immobiliser le véhicule moteur tournant,
tirez brièvement la palette.
Le serrage du frein de stationnement est
confirmé par l'allumage du témoin de freinage
et du témoin P de la palette, accompagné
de l'affichage du message "Frein de parking
serré".
Stationnement du véhicule, frein
desserré
En cas de grand froid (gel), il est
recommandé de ne pas serrer le frein de
stationnement.
Pour immobiliser votre véhicule, engagez
une vitesse ou installez les cales contre
une des roues.F

D
esserrez manuellement le frein de
stationnement en poussant la palette de
commande tout en maintenant le pied sur la
pédale de frein.
Le desserrage complet du frein de
stationnement est confirmé par l'extinction du
témoin de freinage et du témoin P de la palette,
accompagnée de l'affichage du message
"Frein de parking desserré".
F
C
oupez le contact.
Avec une boîte de vitesses automatique,
le mode P est automatiquement engagé
à la coupure du contact. Les roues sont
bloquées.
Pour plus d'informations sur la
Boîte de vitesses automatique , et
notamment pour laisser le véhicule en
roue libre, reportez-vous à la rubrique
correspondante.
Avec une boîte de vitesses automatique,
mode N engagé, l'ouverture de la porte
conducteur va déclencher l'émission d'un
signal sonore. La fermeture de la porte
conducteur entraînera son extinction.
Immobilisation du véhicule frein de
stationnement desserré
F

E
teignez le moteur.
L'allumage du témoin au combiné et sur
la palette confirme le serrage du frein de
stationnement.
F

M
ettez de nouveau le contact, sans allumer
le moteur.
Neutralisation du
fonctionnement
automatique
Dans certaines situations, comme par temps
de grand froid ou remorquage (caravane,
dépannage), il peut être nécessaire de
désactiver le fonctionnement automatique du
système.
F

D
émarrez le moteur.
F

S
errez, avec la palette, le frein de
stationnement s'il est desserré.
F

R
elâchez complètement le pied de la
pédale de frein.
F

M
aintenez la palette poussée dans le
sens du desserrage pendant au moins
10
secondes et au plus 15 secondes.
F

R
elâchez la palette.
F

A
ppuyez sur la pédale de frein et
maintenez-la enfoncée.
F

T
irez la palette dans le sens du serrage
pendant 2


secondes.
La désactivation des fonctions
automatiques est confirmée par
l'allumage de ce témoin au combiné.
Conduite

131

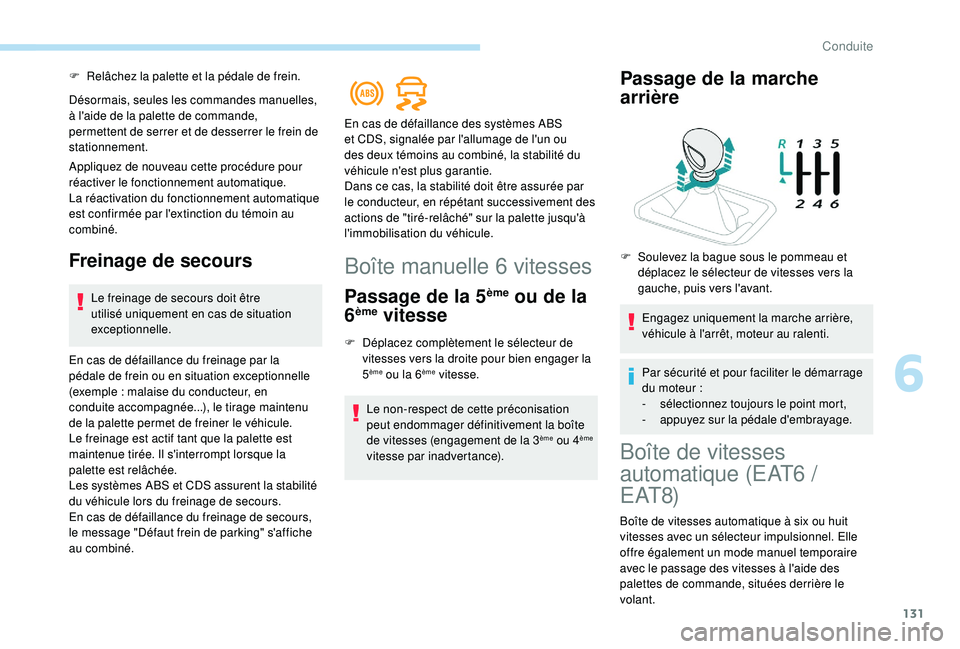

F Relâchez la palette et la pédale de frein.
Désormais, seules les commandes manuelles,
à l'aide de la palette de commande,
permettent de serrer et de desserrer le frein de
stationnement.
Appliquez de nouveau cette procédure pour
réactiver le fonctionnement automatique.
La réactivation du fonctionnement automatique
est confirmée par l'extinction du témoin au
combiné.
Freinage de secours
Le freinage de secours doit être
utilisé uniquement en cas de situation
exceptionnelle.
En cas de défaillance du freinage par la
pédale de frein ou en situation exceptionnelle
(exemple
: malaise du conducteur, en
conduite accompagnée...), le tirage maintenu
de la palette permet de freiner le véhicule.
Le freinage est actif tant que la palette est
maintenue tirée. Il s'interrompt lorsque la
palette est relâchée.
Les systèmes ABS et CDS assurent la stabilité
du véhicule lors du freinage de secours.
En cas de défaillance du freinage de secours,
le message "Défaut frein de parking" s'affiche
au combiné.
Boîte manuelle 6 vitesses
Passage de la 5ème ou de la
6ème vitesse
F Déplacez complètement le sélecteur de
vitesses vers la droite pour bien engager la
5
ème ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la boîte
de vitesses (engagement de la 3
ème ou 4ème
vitesse par inadvertance).
Passage de la marche
arrière
F Soulevez la bague sous le pommeau et déplacez le sélecteur de vitesses vers la
gauche, puis vers l'avant.
Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur
:
-

s
électionnez toujours le point mort,
-

a
ppuyez sur la pédale d'embrayage.
En cas de défaillance des systèmes ABS
et CDS, signalée par l'allumage de l'un ou
des deux témoins au combiné, la stabilité du
véhicule n'est plus garantie.
Dans ce cas, la stabilité doit être assurée par
le conducteur, en répétant successivement des
actions de "tiré-relâché" sur la palette jusqu'à
l'immobilisation du véhicule.
Boîte de vitesses
automatique (EAT6
/
E AT 8)
Boîte de vitesses automatique à six ou huit
vitesses avec un sélecteur impulsionnel. Elle
offre également un mode manuel temporaire
avec le passage des vitesses à l'aide des
palettes de commande, situées derrière le
volant.
6
Conduite

132

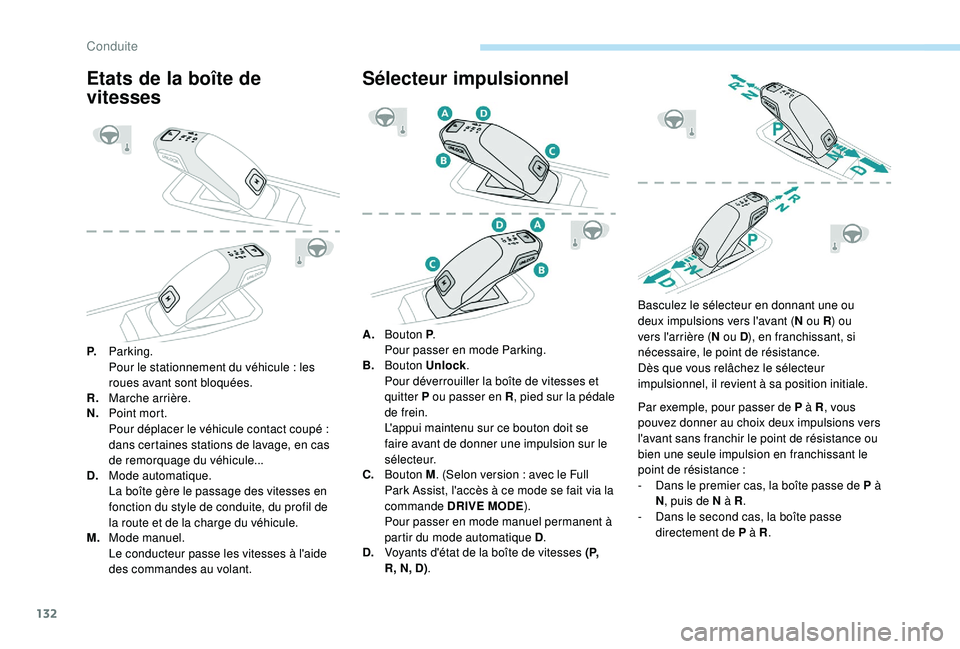

Etats de la boîte de
vitesses
P.Parking.
Pour le stationnement du véhicule
: les
roues avant sont bloquées.
R. Marche arrière.
N. Point mort.
Pour déplacer le véhicule contact coupé
:
dans certaines stations de lavage, en cas
de remorquage du véhicule...
D. Mode automatique.
La boîte gère le passage des vitesses en
fonction du style de conduite, du profil de
la route et de la charge du véhicule.
M. Mode manuel.
Le conducteur passe les vitesses à l'aide
des commandes au volant.
Sélecteur impulsionnel
A.Bouton P .
Pour passer en mode Parking.
B. Bouton Unlock .
Pour déverrouiller la boîte de vitesses et
quitter P ou passer en R , pied sur la pédale
de frein.
L'appui maintenu sur ce bouton doit se
faire avant de donner une impulsion sur le
sélecteur.
C. Bouton M . (Selon version
: avec le Full
Park Assist, l'accès à ce mode se fait via la
commande DRIVE MODE ).
Pour passer en mode manuel permanent à
partir du mode automatique D .
D. Voyants d'état de la boîte de vitesses ( P,
R, N, D) . Basculez le sélecteur en donnant une ou
deux impulsions vers l'avant (
N ou R) ou
vers l'arrière ( N ou D), en franchissant, si
nécessaire, le point de résistance.
Dès que vous relâchez le sélecteur
impulsionnel, il revient à sa position initiale.
Par exemple, pour passer de P à R , vous
pouvez donner au choix deux impulsions vers
l'avant sans franchir le point de résistance ou
bien une seule impulsion en franchissant le
point de résistance
:
-

D
ans le premier cas, la boîte passe de P à
N , puis de N à R .
-

D
ans le second cas, la boîte passe
directement de P à R .
Conduite

133

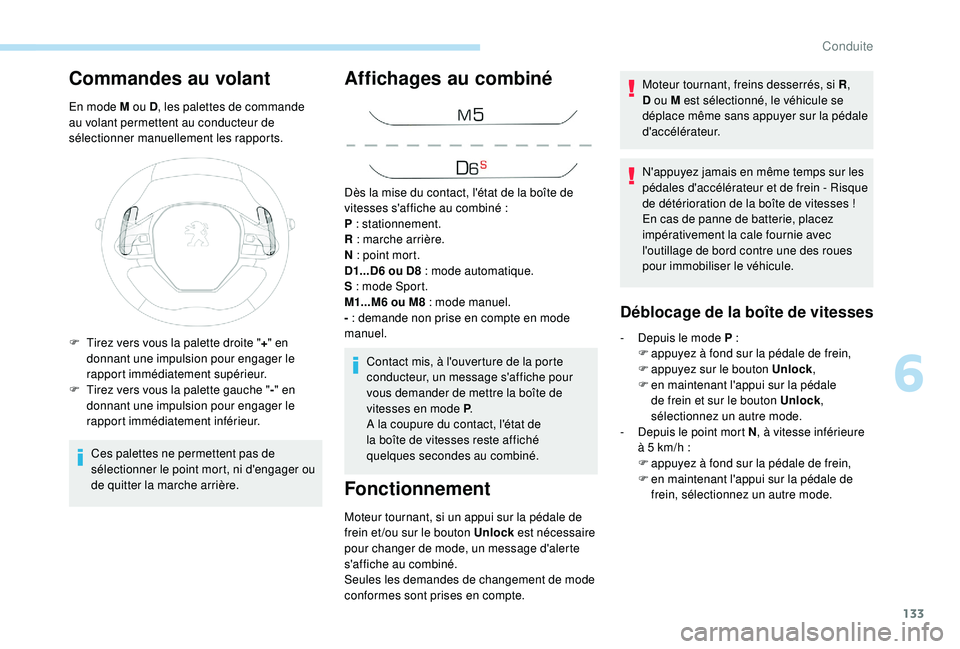

Commandes au volant
En mode M ou D, les palettes de commande
au volant permettent au conducteur de
sélectionner manuellement les rapports.
Ces palettes ne permettent pas de
sélectionner le point mort, ni d'engager ou
de quitter la marche arrière.
Affichages au combiné
Contact mis, à l'ouverture de la porte
conducteur, un message s'affiche pour
vous demander de mettre la boîte de
vitesses en mode P.
A la coupure du contact, l'état de
la boîte de vitesses reste affiché
quelques


secondes au combiné.
Fonctionnement
Moteur tournant, si un appui sur la pédale de
frein et /ou sur le bouton Unlock est nécessaire
pour changer de mode, un message d'alerte
s'affiche au combiné.
Seules les demandes de changement de mode
conformes sont prises en compte. Moteur tournant, freins desserrés, si
R
,
D ou M est sélectionné, le véhicule se
déplace même sans appuyer sur la pédale
d'accélérateur.
N'appuyez jamais en même temps sur les
pédales d'accélérateur et de frein - Risque
de détérioration de la boîte de vitesses !
En cas de panne de batterie, placez
impérativement la cale fournie avec
l'outillage de bord contre une des roues
pour immobiliser le véhicule.
-
D
epuis le mode P :
F
a
ppuyez à fond sur la pédale de frein,
F
a
ppuyez sur le bouton Unlock,
F
e
n maintenant l'appui sur la pédale
de frein et sur le bouton Unlock,
sélectionnez un autre mode.
-
D
epuis le point mort N
, à vitesse inférieure
à 5 km/h :
F
a
ppuyez à fond sur la pédale de frein,
F
e
n maintenant l'appui sur la pédale de
frein, sélectionnez un autre mode.
F

T

irez vers vous la palette droite "
+" en
donnant une impulsion pour engager le
rapport immédiatement supérieur.
F

T

irez vers vous la palette gauche "
-" en
donnant une impulsion pour engager le
rapport immédiatement inférieur. Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné :
P : stationnement.
R : marche arrière.
N : point mort.
D1...D6 ou D8

: mode automatique.
S : mode Sport.
M1...M6 ou M8

: mode manuel.
- : demande non prise en compte en mode
manuel.
Déblocage de la boîte de vitesses
6
Conduite

134
Particularités du mode
automatique
pédale d'accélérateur (kick down). La boîte
de vitesses rétrograde automatiquement ou
maintient le rapport sélectionné jusqu'au
régime maximum du moteur.
Les commandes au volant permettent au
conducteur de sélectionner temporairement
les rapports si les conditions de vitesse et de
régime moteur le permettent.
Particularités du mode manuel
Le passage d'un rapport à un autre est réalisé
uniquement si les conditions de vitesse et de
régime moteur le permettent.
Démarrage du véhicule
La boîte de vitesses sélectionne le rapport
qui offre les per formances optimales en
fonction de la température ambiante, du profil
de la route, du chargement du véhicule et du
comportement du conducteur.
Pour obtenir une accélération maximale sans
toucher au sélecteur, appuyez à fond sur la Depuis le mode P
:
F
A
ppuyez à fond sur la pédale de frein.
F
D
émarrez le moteur.
F
E
n maintenant le pied sur la pédale de frein,
appuyez sur le bouton Unlock .
F
D
onnez une ou deux impulsions vers
l'arrière pour sélectionner le mode
automatique D , ou vers l'avant pour passer
la marche arrière R .
Depuis le point mort N :
F A ppuyez à fond sur la pédale de frein.
F D émarrez le moteur.
F

E
n maintenant le pied sur la pédale de frein,
donnez une impulsion vers l'arrière pour
sélectionner le mode automatique D , ou
vers l'avant, accompagnée de l'appui sur
le bouton Unlock pour passer la marche
arrière R .

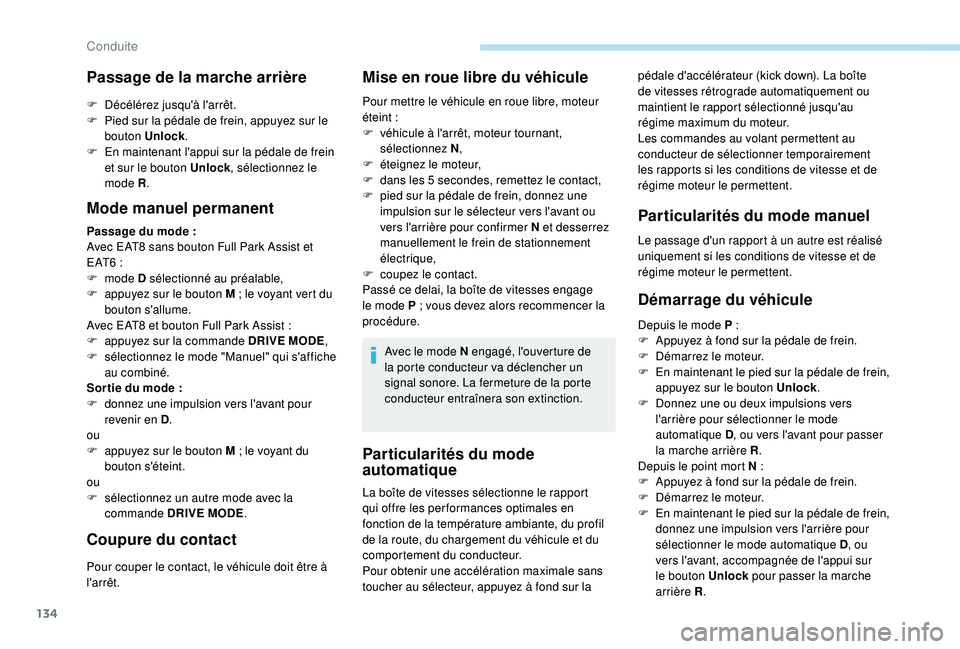

Passage de la marche arrière
F Décélérez jusqu'à l'arrêt.
F
P ied sur la pédale de frein, appuyez sur le
bouton Unlock .
F

E
n maintenant l'appui sur la pédale de frein
et sur le bouton Unlock , sélectionnez le
mode
R.
Mode manuel permanent
Passage du mode :
A vec EAT8 sans bouton Full Park Assist et
E AT 6


:
F
mode
D
sélectionné au préalable,
F

a
ppuyez sur le bouton M ; le voyant vert du
bouton s'allume.
Avec EAT8 et bouton Full Park Assist
:
F

a
ppuyez sur la commande DRIVE MODE ,
F

s
électionnez le mode "Manuel" qui s'affiche
au combiné.
Sor tie du mode
:
F

d
onnez une impulsion vers l'avant pour
revenir en
D.
ou
F

a
ppuyez sur le bouton M ; le voyant du
bouton s'éteint.
ou
F

s
électionnez un autre mode avec la
commande DRIVE MODE .
Coupure du contact
Pour couper le contact, le véhicule doit être à
l'arrêt.
Mise en roue libre du véhicule
Pour mettre le véhicule en roue libre, moteur
éteint
:
F

v
éhicule à l'arrêt, moteur tournant,
sélectionnez


N,
F

é
teignez le moteur,
F

d
ans les 5 secondes, remettez le contact,
F

p
ied sur la pédale de frein, donnez une
impulsion sur le sélecteur vers l'avant ou
vers l'arrière pour confirmer
N et desserrez
manuellement le frein de stationnement
électrique,
F

c
oupez le contact.
Passé ce delai, la boîte de vitesses engage
le mode
P ; vous devez alors recommencer la
procédure.
Avec le mode
N engagé, l'ouverture de
la porte conducteur va déclencher un
signal sonore. La fermeture de la porte
conducteur entraînera son extinction.
Conduite

135

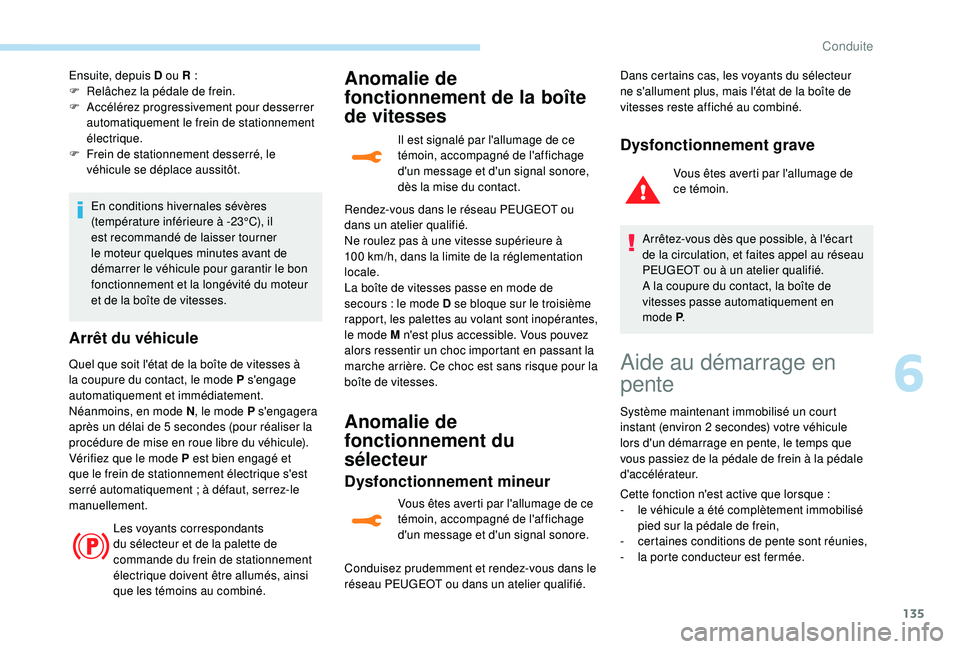

Ensuite, depuis D ou R :
F R elâchez la pédale de frein.
F

A
ccélérez progressivement pour desserrer
automatiquement le frein de stationnement
électrique.
F

F
rein de stationnement desserré, le
véhicule se déplace aussitôt.
En conditions hivernales sévères
(température inférieure à -23°C), il
est recommandé de laisser tourner
le moteur quelques
minutes avant de
démarrer le véhicule pour garantir le bon
fonctionnement et la longévité du moteur
et de la boîte de vitesses.
Arrêt du véhicule
Quel que soit l'état de la boîte de vitesses à
la coupure du contact, le mode P s'engage
automatiquement et immédiatement.
Néanmoins, en mode N , le mode P s'engagera
après un délai de 5
secondes (pour réaliser la
procédure de mise en roue libre du véhicule).
Vérifiez que le mode
P est bien engagé et
que le frein de stationnement électrique s'est
serré automatiquement


; à défaut, serrez-le
manuellement.
Anomalie de
fonctionnement de la boîte
de vitesses
Les voyants correspondants
du sélecteur et de la palette de
commande du frein de stationnement
électrique doivent être allumés, ainsi
que les témoins au combiné.
Aide au démarrage en
pente
Système maintenant immobilisé un court
instant (environ 2 secondes) votre véhicule
lors d'un démarrage en pente, le temps que
vous passiez de la pédale de frein à la pédale
d'accélérateur.
Cette fonction n'est active que lorsque
:
-

l
e véhicule a été complètement immobilisé
pied sur la pédale de frein,
-

c
ertaines conditions de pente sont réunies,
-

l
a porte conducteur est fermée.
Il est signalé par l'allumage de ce
témoin, accompagné de l'affichage
d'un message et d'un signal sonore,
dès la mise du contact.
Rendez-vous dans le réseau PEUGEOT ou
dans un atelier qualifié.
Ne roulez pas à une vitesse supérieure à
100

km/h, dans la limite de la réglementation
locale.
La boîte de vitesses passe en mode de
secours

: le mode

D se bloque sur le troisième
rapport, les palettes au volant sont inopérantes,
le mode

M n'est plus accessible. Vous pouvez
alors ressentir un choc important en passant la
marche arrière. Ce choc est sans risque pour la
boîte de vitesses.Anomalie de
fonctionnement du
sélecteur
Dysfonctionnement mineur
Vous êtes averti par l'allumage de ce
témoin, accompagné de l'affichage
d'un message et d'un signal sonore.
Conduisez prudemment et rendez-vous dans le
réseau PEUGEOT ou dans un atelier qualifié.
Dysfonctionnement grave
Vous êtes averti par l'allumage de
ce témoin.
Arrêtez-vous dès que possible, à l'écart
de la circulation, et faites appel au réseau
PEUGEOT ou à un atelier qualifié.
A la coupure du contact, la boîte de
vitesses passe automatiquement en
mode
P .
Dans certains cas, les voyants du sélecteur
ne s'allument plus, mais l'état de la boîte de
vitesses reste affiché au combiné.
6
Conduite

136

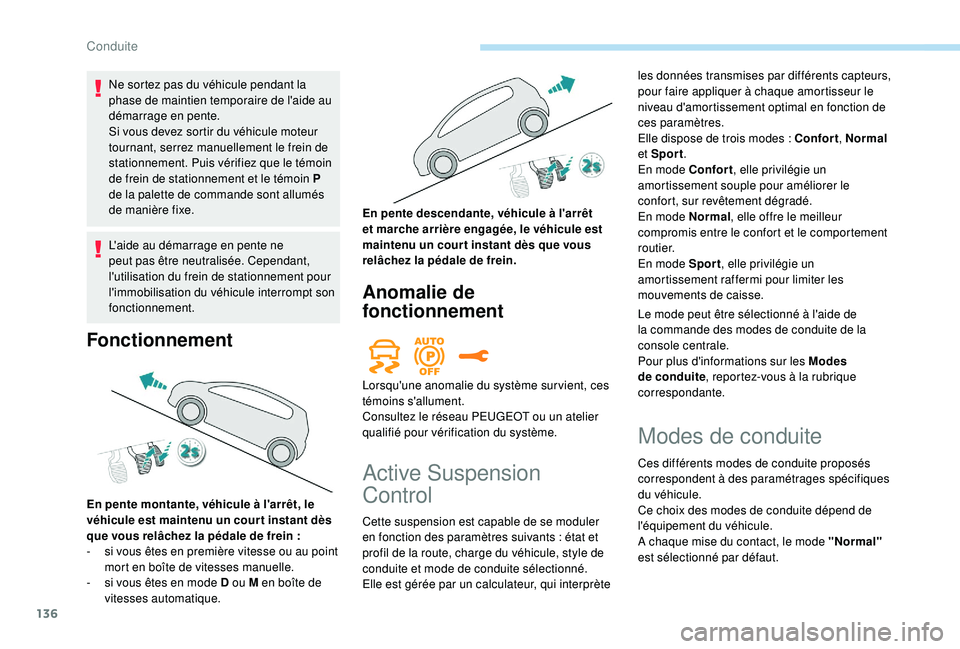

Ne sortez pas du véhicule pendant la
phase de maintien temporaire de l'aide au
démarrage en pente.
Si vous devez sortir du véhicule moteur
tournant, serrez manuellement le frein de
stationnement. Puis vérifiez que le témoin
de frein de stationnement et le témoin P
de la palette de commande sont allumés
de manière fixe.
L'aide au démarrage en pente ne
peut pas être neutralisée. Cependant,
l'utilisation du frein de stationnement pour
l'immobilisation du véhicule interrompt son
fonctionnement.
Fonctionnement
En pente montante, véhicule à l'arrêt, le
véhicule est maintenu un cour t instant dès
que vous relâchez la pédale de frein :
-

s
i vous êtes en première vitesse ou au point
mort en boîte de vitesses manuelle.
-

s
i vous êtes en mode D ou M en boîte de
vitesses automatique. En pente descendante, véhicule à l'arrêt
et marche arrière engagée, le véhicule est
maintenu un cour t instant dès que vous
relâchez la pédale de frein.
Anomalie de
fonctionnement
Lorsqu'une anomalie du système sur vient, ces
témoins s'allument.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Active Suspension
Control
Cette suspension est capable de se moduler
en fonction des paramètres suivants
: état et
profil de la route, charge du véhicule, style de
conduite et mode de conduite sélectionné.
Elle est gérée par un calculateur, qui interprète Le mode peut être sélectionné à l'aide de
la commande des modes de conduite de la
console centrale.
Pour plus d'informations sur les Modes
de conduite
, reportez-vous à la rubrique
correspondante. les données transmises par différents capteurs,
pour faire appliquer à chaque amortisseur le
niveau d'amortissement optimal en fonction de
ces paramètres.
Elle dispose de trois modes :
Confort , Normal
et Sport .
En mode Confort , elle privilégie un
amortissement souple pour améliorer le
confort, sur revêtement dégradé.
En mode Normal , elle offre le meilleur
compromis entre le confort et le comportement
routier.
En mode Sport , elle privilégie un
amortissement raffermi pour limiter les
mouvements de caisse.
Modes de conduite
Ces différents modes de conduite proposés
correspondent à des paramétrages spécifiques
du véhicule.
Ce choix des modes de conduite dépend de
l'équipement du véhicule.
A chaque mise du contact, le mode "Normal"
est sélectionné par défaut.
Conduite

137

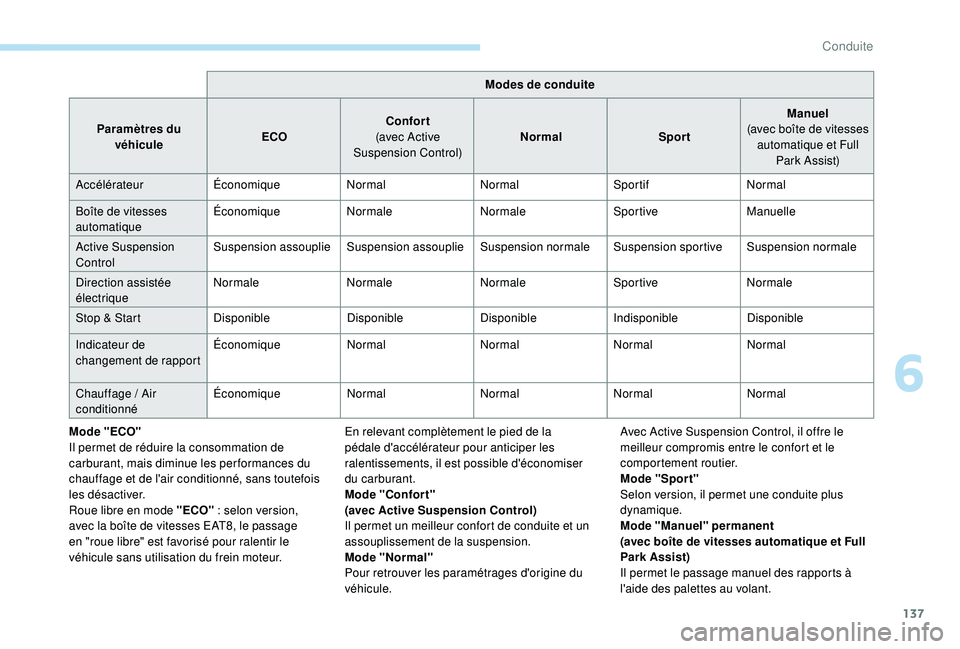

Modes de conduite
Paramètres du véhicule ECOConfort
(avec Active
Suspension Control) Normal
SportManuel
(avec boîte de vitesses automatique et Full Park Assist)
Accélérateur ÉconomiqueNormalNormalSportifNormal
Boîte de vitesses
automatique Économique
NormaleNormaleSportiveManuelle
Active Suspension
Control Suspension assouplie Suspension assouplie
Suspension normale Suspension sportive Suspension normale
Direction assistée
électrique Normale
NormaleNormaleSportiveNormale
Stop & Start DisponibleDisponibleDisponibleIndisponibleDisponible
Indicateur de
changement de rapport Économique
NormalNormalNormalNormal
Chauffage

/ Air
conditionné Économique
NormalNormalNormalNormal
Mode "ECO"
Il permet de réduire la consommation de
carburant, mais diminue les performances du
chauffage et de l'air conditionné, sans toutefois
les désactiver.
Roue libre en mode "ECO"


: selon version,
avec la boîte de vitesses EAT8, le passage
en "roue libre" est favorisé pour ralentir le
véhicule sans utilisation du frein moteur. En relevant complètement le pied de la
pédale d'accélérateur pour anticiper les
ralentissements, il est possible d'économiser
du carburant.
Mode "Confort"
(avec Active Suspension Control)
Il permet un meilleur confort de conduite et un
assouplissement de la suspension.
Mode "Normal"
Pour retrouver les paramétrages d'origine du
véhicule.Avec Active Suspension Control, il offre le
meilleur compromis entre le confort et le
comportement routier.
Mode "Sport"
Selon version, il permet une conduite plus
dynamique.
Mode "Manuel" permanent
(avec boîte de vitesses automatique et Full
Park Assist)
Il permet le passage manuel des rapports à
l'aide des palettes au volant.
6
Conduite

138
Choix d'un mode
A l'extinction du message, le mode sélectionné
est activé et reste indiqué au combiné (hors
mode "Normal"). ECO, Confor t, Normal, Spor t, Manuel.
L'appui sur la commande permet d'afficher les
modes au combiné.
Indicateur de changement
de rapport
Fonctionnement
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un ou plusieurs rapports.
Vous pouvez suivre cette indication sans
passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.Avec une boîte de vitesses automatique,
le système n'est actif qu'en mode manuel.
L'information apparaît dans le
combiné, sous la forme d'une flèche
montante ou descendante et du
rapport préconisé.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...) et
des sollicitations du conducteur (demande
de puissance, accélération, freinage,...).
Le système ne propose en aucun cas
:
-
d

'engager le premier rapport,
-
d

'engager la marche arrière.
Stop & Start
Le Stop & Start met le moteur momentanément
en veille - mode STOP - lors des phases
d'arrêts de la circulation (feux rouges,
encombrements,

...). Le moteur redémarre
automatiquement - mode START - dès que
vous souhaitez repartir. Le redémarrage
s'effectue de manière instantanée, rapide et
silencieuse.
Par faitement adapté à un usage urbain, le Stop
& Start permet de réduire la consommation de
carburant, les émissions de gaz polluant et le
niveau sonore à l'arrêt.
N'effectuez jamais un remplissage en
carburant lorsque le moteur est en mode
STOP
; coupez impérativement le contact
avec la clé ou avec le bouton " S TA R T/
STOP ".
Fonctionnement
Passage en mode STOP du
moteur
Ce témoin s'allume au combiné et
le moteur se met automatiquement
en veille
:
-

a

vec une boîte de vitesses manuelle, à
une vitesse inférieure à 3
km/h lorsque vous
placez le levier de vitesses au point mort et
que vous relâchez la pédale d'embrayage,
Selon version, le choix d'un mode
de conduite est également géré par
la fonction i-Cockpit® Amplify
,
reportez-vous à la rubrique
correspondante.
Système permettant de réduire la
consommation de carburant en préconisant le
rapport de vitesse le plus adapté.
Conduite
