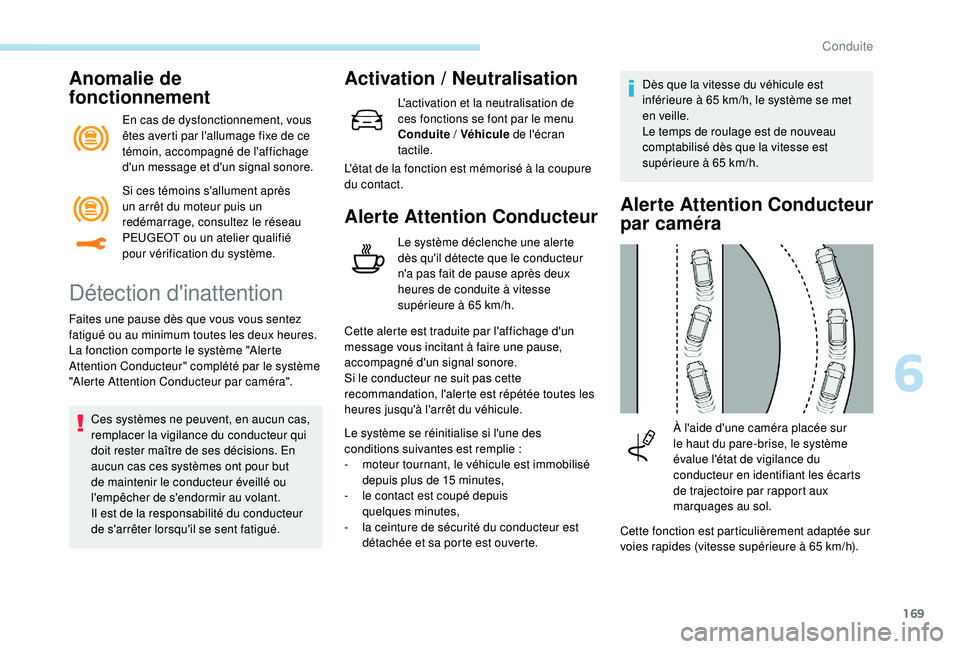

169
Anomalie de
fonctionnement
En cas de dysfonctionnement, vous
êtes averti par l'allumage fixe de ce
témoin, accompagné de l'affichage
d'un message et d'un signal sonore.
Détection d'inattention
Faites une pause dès que vous vous sentez
fatigué ou au minimum toutes les deux heures.
La fonction comporte le système "Alerte
Attention Conducteur" complété par le système
"Alerte Attention Conducteur par caméra".Ces systèmes ne peuvent, en aucun cas,
remplacer la vigilance du conducteur qui
doit rester maître de ses décisions. En
aucun cas ces systèmes ont pour but
de maintenir le conducteur éveillé ou
l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur
de s'arrêter lorsqu'il se sent fatigué.
Activation / N eutralisation
L'activation et la neutralisation de
ces fonctions se font par le menu
Conduite


/ Véhicule de l'écran
tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
Alerte Attention Conducteur
Le système déclenche une alerte
dès qu'il détecte que le conducteur
n'a pas fait de pause après deux
heures de conduite à vitesse
supérieure à 65
km/h.
Cette alerte est traduite par l'affichage d'un
message vous incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des
conditions suivantes est remplie
:
-

m

oteur tournant, le véhicule est immobilisé
depuis plus de 15
minutes,
-

l

e contact est coupé depuis
quelques


minutes,
-

l

a ceinture de sécurité du conducteur est
détachée et sa porte est ouverte. Dès que la vitesse du véhicule est
inférieure à 65
km/h, le système se met
en veille.
Le temps de roulage est de nouveau
comptabilisé dès que la vitesse est
supérieure à 65 km/h.
Alerte Attention Conducteur
par caméra
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65
km/h).
À l'aide d'une caméra placée sur
le haut du pare-brise, le système
évalue l'état de vigilance du
conducteur en identifiant les écarts
de trajectoire par rapport aux
marquages au sol.
Si ces témoins s'allument après
un arrêt du moteur puis un
redémarrage, consultez le réseau
PEUGEOT ou un atelier qualifié
pour vérification du système.
6
Conduite

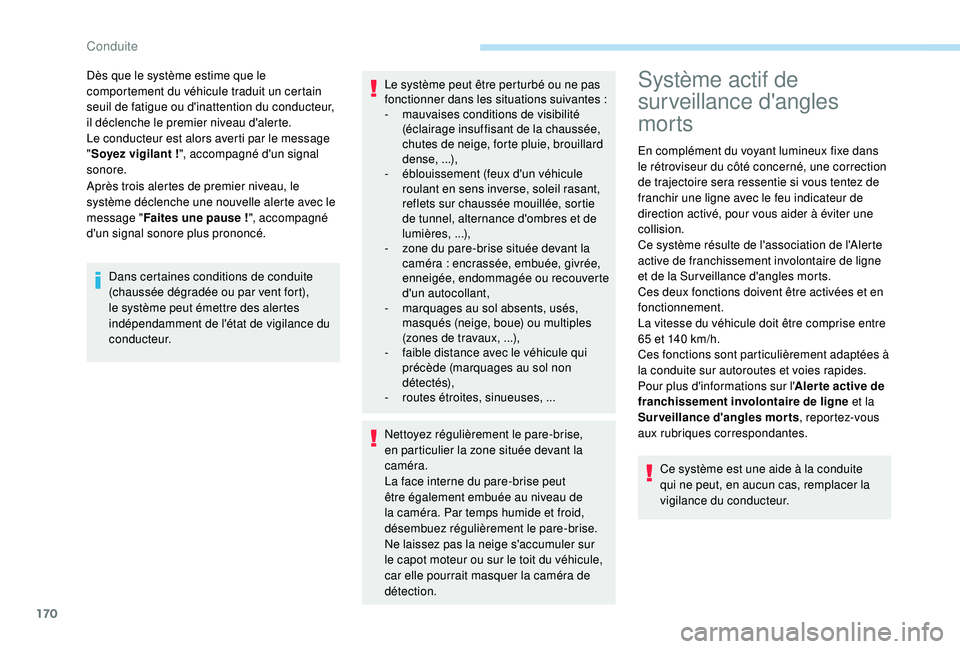

170
Après trois alertes de premier niveau, le
système déclenche une nouvelle alerte avec le
message "Faites une pause
!", accompagné
d'un signal sonore plus prononcé. Dès que le système estime que le
comportement du véhicule traduit un certain
seuil de fatigue ou d'inattention du conducteur,
il déclenche le premier niveau d'alerte.
Le conducteur est alors averti par le message
" Soyez vigilant

!
", accompagné d'un signal
sonore.
Système actif de
surveillance d'angles
morts
En complément du voyant lumineux fixe dans
le rétroviseur du côté concerné, une correction
de trajectoire sera ressentie si vous tentez de
franchir une ligne avec le feu indicateur de
direction activé, pour vous aider à éviter une
collision.
Ce système résulte de l'association de l'Alerte
active de franchissement involontaire de ligne
et de la Surveillance d'angles morts.
Ces deux fonctions doivent être activées et en
fonctionnement.
La vitesse du véhicule doit être comprise entre
65 et 140
km/h.
Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur l' Aler te active de
franchissement involontaire de ligne et la
Surveillance d'angles morts , reportez-vous
aux rubriques correspondantes.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort),
le système peut émettre des alertes
indépendamment de l'état de vigilance du
c o n d u c t e u r. Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes


:
-

m

auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chutes de neige, forte pluie, brouillard
dense,
...),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières,


...),
-

z

one du pare-brise située devant la
caméra

: encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m

arquages au sol absents, usés,
masqués (neige, boue) ou multiples
(zones de travaux,

...),
-

f

aible distance avec le véhicule qui
précède (marquages au sol non
détectés),
-

r

outes étroites, sinueuses,

...
Nettoyez régulièrement le pare-brise,
en particulier la zone située devant la
caméra.
La face interne du pare-brise peut
être également embuée au niveau de
la caméra. Par temps humide et froid,
désembuez régulièrement le pare-brise.
Ne laissez pas la neige s'accumuler sur
le capot moteur ou sur le toit du véhicule,
car elle pourrait masquer la caméra de
détection.
Conduite

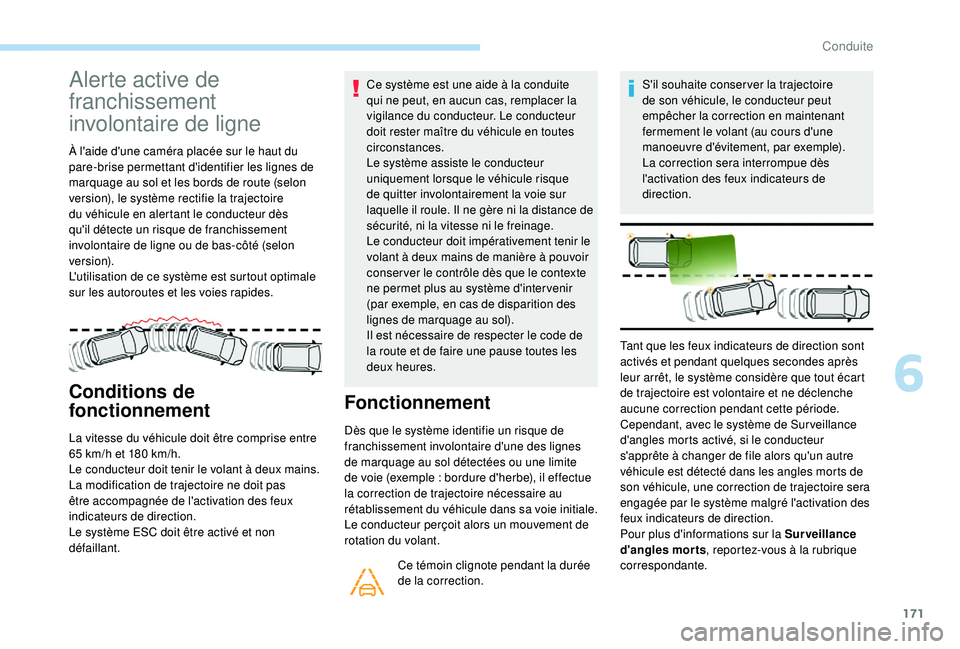

171
Alerte active de
franchissement
involontaire de ligne
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire
du véhicule en alertant le conducteur dès
qu'il détecte un risque de franchissement
involontaire de ligne ou de bas-côté (selon
ve r s i o n).
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.
Conditions de
fonctionnement
La vitesse du véhicule doit être comprise entre
65 km/h et 180 km/h.
Le conducteur doit tenir le volant à deux mains.
La modification de trajectoire ne doit pas
être accompagnée de l'activation des feux
indicateurs de direction.
Le système ESC doit être activé et non
défaillant. Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur. Le conducteur
doit rester maître du véhicule en toutes
circonstances.
Le système assiste le conducteur
uniquement lorsque le véhicule risque
de quitter involontairement la voie sur
laquelle il roule. Il ne gère ni la distance de
sécurité, ni la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conser ver le contrôle dès que le contexte
ne permet plus au système d'inter venir
(par exemple, en cas de disparition des
lignes de marquage au sol).
Il est nécessaire de respecter le code de
la route et de faire une pause toutes les
deux heures.
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées ou une limite
de voie (exemple
: bordure d'herbe), il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée
de la correction. S'il souhaite conser ver la trajectoire
de son véhicule, le conducteur peut
empêcher la correction en maintenant
fermement le volant (au cours d'une
manoeuvre d'évitement, par exemple).
La correction sera interrompue dès
l'activation des feux indicateurs de
direction.
Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère que tout écart
de trajectoire est volontaire et ne déclenche
aucune correction pendant cette période.
Cependant, avec le système de Sur veillance
d'angles morts activé, si le conducteur
s'apprête à changer de file alors qu'un autre
véhicule est détecté dans les angles morts de
son véhicule, une correction de trajectoire sera
engagée par le système malgré l'activation des
feux indicateurs de direction.
Pour plus d'informations sur la Surveillance
d'angles morts , reportez-vous à la rubrique
correspondante.
6
Conduite

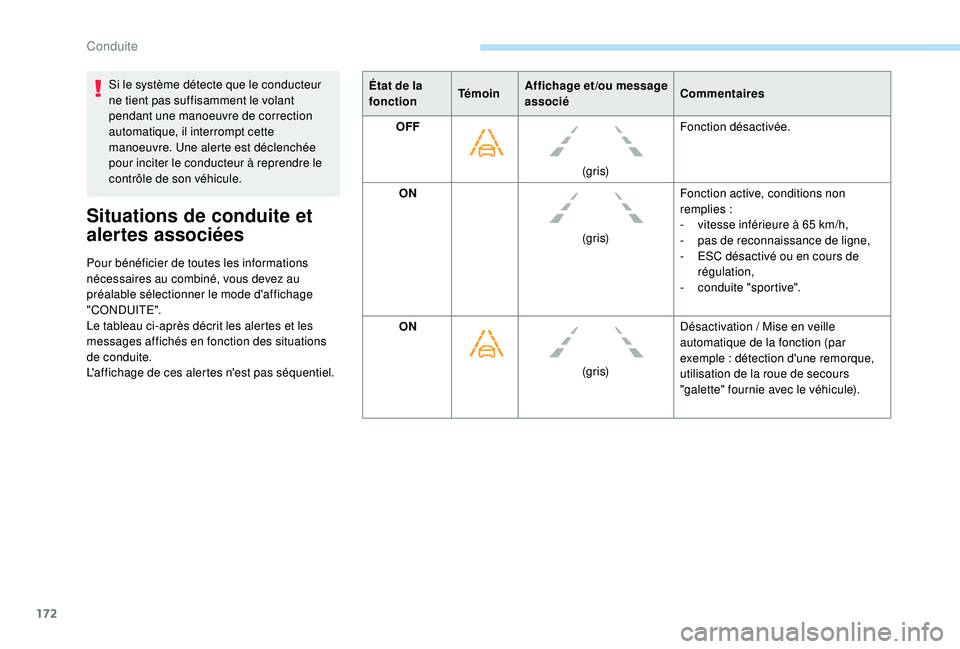

172
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manoeuvre de correction
automatique, il interrompt cette
manoeuvre. Une alerte est déclenchée
pour inciter le conducteur à reprendre le
contrôle de son véhicule.
Situations de conduite et
alertes associées
Pour bénéficier de toutes les informations
nécessaires au combiné, vous devez au
préalable sélectionner le mode d'affichage
"CONDUITE".
Le tableau ci-après décrit les alertes et les
messages affichés en fonction des situations
de conduite.
L'affichage de ces alertes n'est pas séquentiel.État de la
fonction
TémoinAffichage et /ou message
associé Commentaires
OFF
(g r i s)Fonction désactivée.
ON (g r i s)Fonction active, conditions non
remplies

:
-
v
itesse inférieure à 65 km/h,
-
p
as de reconnaissance de ligne,
- ES C désactivé ou en cours de
régulation,
-

c
onduite "sportive".
ON
(g r i s)Désactivation
/ Mise en veille
automatique de la fonction (par
exemple
: détection d'une remorque,
utilisation de la roue de secours
"galette" fournie avec le véhicule).
Conduite

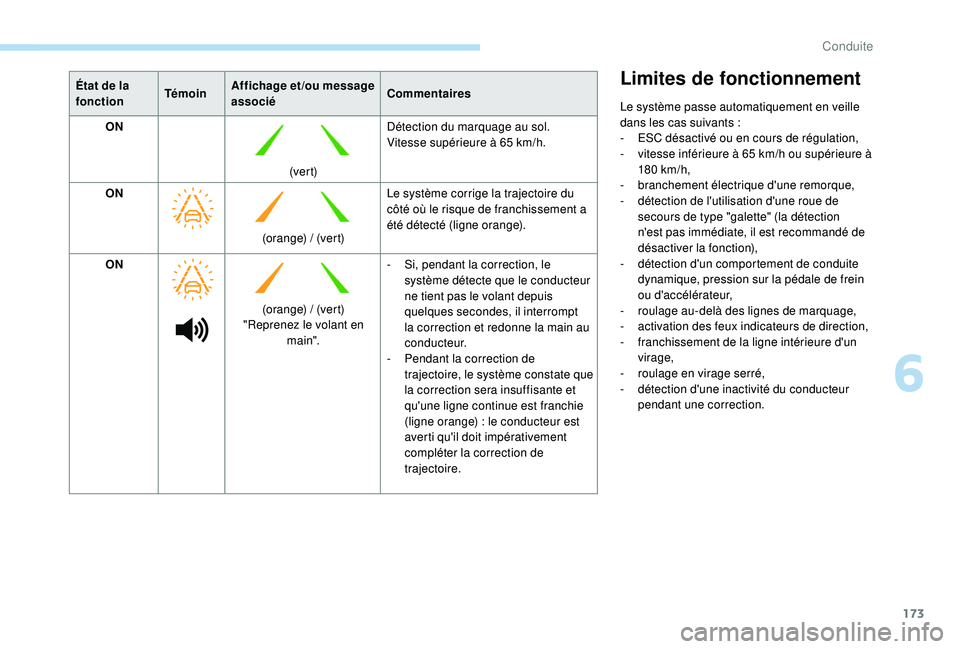

173
État de la
fonctionTémoinAffichage et /ou message
associé Commentaires
ON
(ver t)Détection du marquage au sol.
Vitesse supérieure à 65
km/h.
ON (orange)
/ (vert)Le système corrige la trajectoire du
côté où le risque de franchissement a
été détecté (ligne orange).
ON
(orange)
/ (vert)
"Reprenez le volant en main". -

S
i, pendant la correction, le
système détecte que le conducteur
ne tient pas le volant depuis
quelques


secondes, il interrompt
la correction et redonne la main au
c o n d u c t e u r.
-

Pe
ndant la correction de
trajectoire, le système constate que
la correction sera insuffisante et
qu'une ligne continue est franchie
(ligne orange)
: le conducteur est
averti qu'il doit impérativement
compléter la correction de
trajectoire.Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
-

ES
C désactivé ou en cours de régulation,
-

v
itesse inférieure à 65 km/h ou supérieure à
180 km/h,
-

b
ranchement électrique d'une remorque,
-

d
étection de l'utilisation d'une roue de
secours de type "galette" (la détection
n'est pas immédiate, il est recommandé de
désactiver la fonction),
-

d
étection d'un comportement de conduite
dynamique, pression sur la pédale de frein
ou d'accélérateur,
-

r
oulage au-delà des lignes de marquage,
-

a
ctivation des feux indicateurs de direction,
-

f
ranchissement de la ligne intérieure d'un
virage,
-

r
oulage en virage serré,
-

d
étection d'une inactivité du conducteur
pendant une correction.
6
Conduite

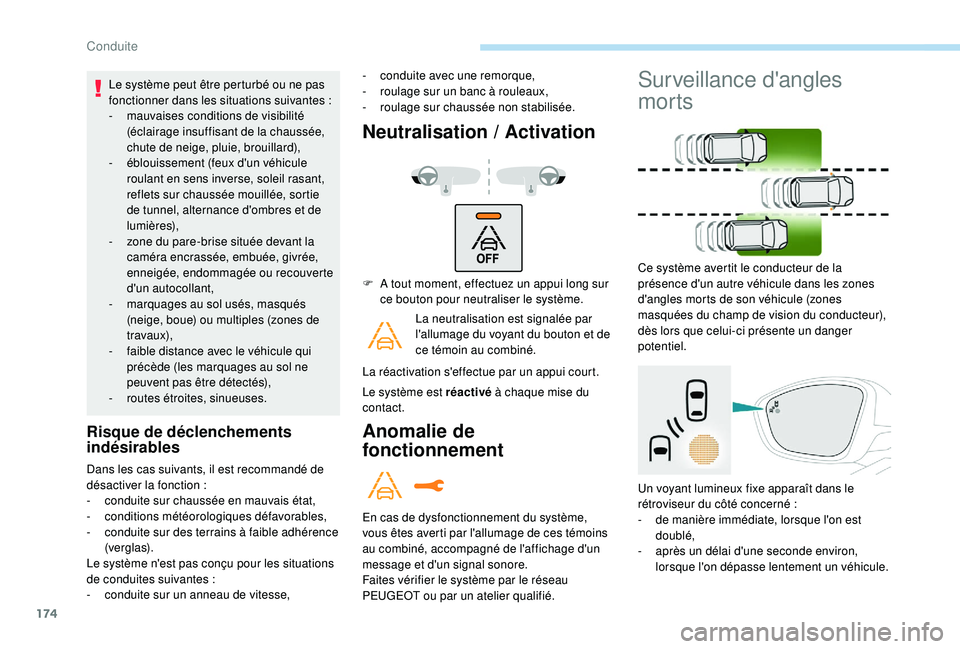

174
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes :
-
m
auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chute de neige, pluie, brouillard),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières),
-

z
one du pare-brise située devant la
caméra encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m
arquages au sol usés, masqués
(neige, boue) ou multiples (zones de
travaux),
-

f
aible distance avec le véhicule qui
précède (les marquages au sol ne
peuvent pas être détectés),
-
r

outes étroites, sinueuses.
Risque de déclenchements
indésirables
- conduite avec une remorque,
- r oulage sur un banc à rouleaux,
-

r
oulage sur chaussée non stabilisée.
Neutralisation / Activation
Dans les cas suivants, il est recommandé de
désactiver la fonction :
-

c
onduite sur chaussée en mauvais état,
-
c

onditions météorologiques défavorables,
-

c
onduite sur des terrains à faible adhérence
(ve r g l a s).
Le système n'est pas conçu pour les situations
de conduites suivantes :
-

c
onduite sur un anneau de vitesse, F

A t
out moment, effectuez un appui long sur
ce bouton pour neutraliser le système.
La neutralisation est signalée par
l'allumage du voyant du bouton et de
ce témoin au combiné.
La réactivation s'effectue par un appui court.
Le système est réactivé à chaque mise du
contact.
Anomalie de
fonctionnement
En cas de dysfonctionnement du système,
vous êtes averti par l'allumage de ces témoins
au combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Surveillance d'angles
morts
Ce système avertit le conducteur de la
présence d'un autre véhicule dans les zones
d'angles morts de son véhicule (zones
masquées du champ de vision du conducteur),
dès lors que celui-ci présente un danger
potentiel.
Un voyant lumineux fixe apparaît dans le
rétroviseur du côté concerné
:
-

d
e manière immédiate, lorsque l'on est
doublé,
-

a
près un délai d'une seconde environ,
lorsque l'on dépasse lentement un véhicule.
Conduite

175
Ce système d'aide à la conduite est conçu
pour améliorer la sécurité de conduite et
ne se substitue en aucun cas à l'utilisation
des rétroviseurs extérieurs et intérieur.
Il incombe au conducteur de sur veiller
en permanence l'état de la circulation,
d'évaluer la distance et la vitesse relative
des autres véhicules, d'anticiper leurs
manoeuvres avant de décider de changer
de file.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Activation / Neutralisation
L'activation et la neutralisation de
la fonction se font par le menu
Conduite


/ Véhicule de l'écran
tactile.
L'état du système reste en mémoire à la
coupure du contact.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Fonctionnement
Des capteurs, placés sur les pare-chocs avant
et arrière, sur veillent les zones d'angles morts.
L'alerte est donnée par un voyant orange qui
s'allume dans le rétroviseur du côté concerné,
dès qu'un véhicule - automobile, camion, cycle
- est détecté.
Pour cela, les conduites suivantes doivent être
remplies


:
-

t
ous les véhicules roulent dans le même
sens de circulation et sur des voies
contiguës,
-

l
a vitesse de votre véhicule est comprise
entre 12
km/h et 140 km/h (versions sans
Park Assist ou Full Park Assist),
-

l
a vitesse de votre véhicule est comprise
entre 30
km/h et 140 km/h (versions avec
Park Assist ou Full Park Assist),
-

l
orsque vous dépassez un véhicule avec un
écart de vitesse inférieur à 10
km/h,
-

l
orsqu'un véhicule vous dépasse avec un
écart de vitesse inférieure à 25
km/h,
-

l
e flux de circulation est fluide,
-

e
n cas de manoeuvre de dépassement,
si celle-ci se prolonge et que le véhicule
dépassé stagne dans la zone d'angles
morts,
-

v
ous circulez sur une voie en ligne droite ou
en légère courbe,
-

v
otre véhicule ne tracte pas de remorque,
de caravane... Aucune alerte ne sera donnée dans les
situations suivantes


:
-

e
n présence d'objets immobiles (véhicules
en stationnement, rails de sécurité,
lampadaires, panneaux...),
6
Conduite

176

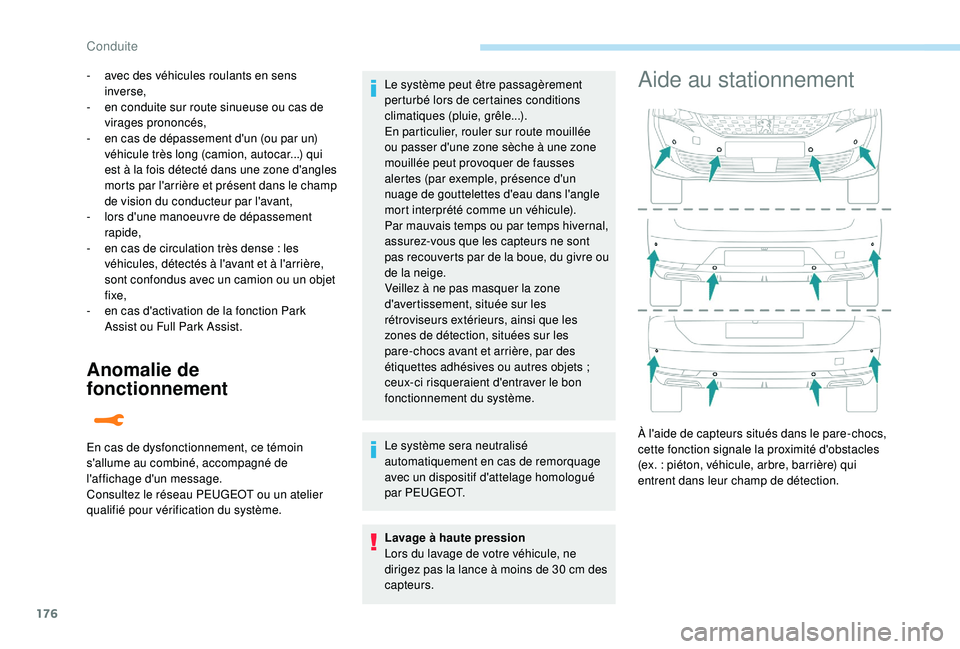

Anomalie de
fonctionnement
- avec des véhicules roulants en sens inverse,
-

e
n conduite sur route sinueuse ou cas de
virages prononcés,
-

e
n cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar...) qui
est à la fois détecté dans une zone d'angles
morts par l'arrière et présent dans le champ
de vision du conducteur par l'avant,
-

l
ors d'une manoeuvre de dépassement
rapide,
-

e
n cas de circulation très dense : les
véhicules, détectés à l'avant et à l'arrière,
sont confondus avec un camion ou un objet
fixe,
-

e
n cas d'activation de la fonction Park
Assist ou Full Park Assist.
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système. Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses
alertes (par exemple, présence d'un
nuage de gouttelettes d'eau dans l'angle
mort interprété comme un véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre ou
de la neige.
Veillez à ne pas masquer la zone
d'avertissement, située sur les
rétroviseurs extérieurs, ainsi que les
zones de détection, situées sur les
pare-chocs avant et arrière, par des
étiquettes adhésives ou autres objets
;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Lavage à haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.Aide au stationnement
À l'aide de capteurs situés dans le pare-chocs,
cette fonction signale la proximité d'obstacles
(ex.
: piéton, véhicule, arbre, barrière) qui
entrent dans leur champ de détection.
Conduite

177
Cette fonction est une aide à la
manoeuvre qui ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit rester attentif et maître
de son véhicule.
Il doit toujours vérifier les alentours
du véhicule avant d'entreprendre une
manoeuvre.
Pendant la totalité de la manoeuvre, le
conducteur doit s'assurer que l'espace
reste dégagé.

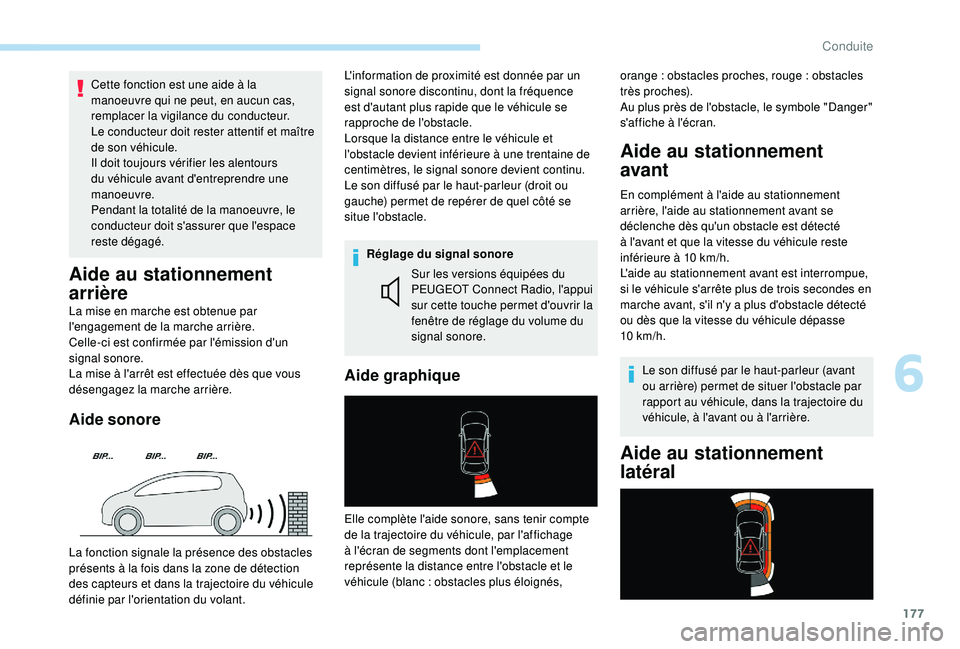

Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Lorsque la distance entre le véhicule et
l'obstacle devient inférieure à une trentaine de
centimètres, le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.Réglage du signal sonore Sur les versions équipées du
PEUGEOT Connect Radio, l'appui
sur cette touche permet d'ouvrir la
fenêtre de réglage du volume du
signal sonore. orange
: obstacles proches, rouge : obstacles
très proches).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10
km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement
latéral
Aide graphique
La fonction signale la présence des obstacles
présents à la fois dans la zone de détection
des capteurs et dans la trajectoire du véhicule
définie par l'orientation du volant. Elle complète l'aide sonore, sans tenir compte
de la trajectoire du véhicule, par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc
: obstacles plus éloignés,
6
Conduite

178

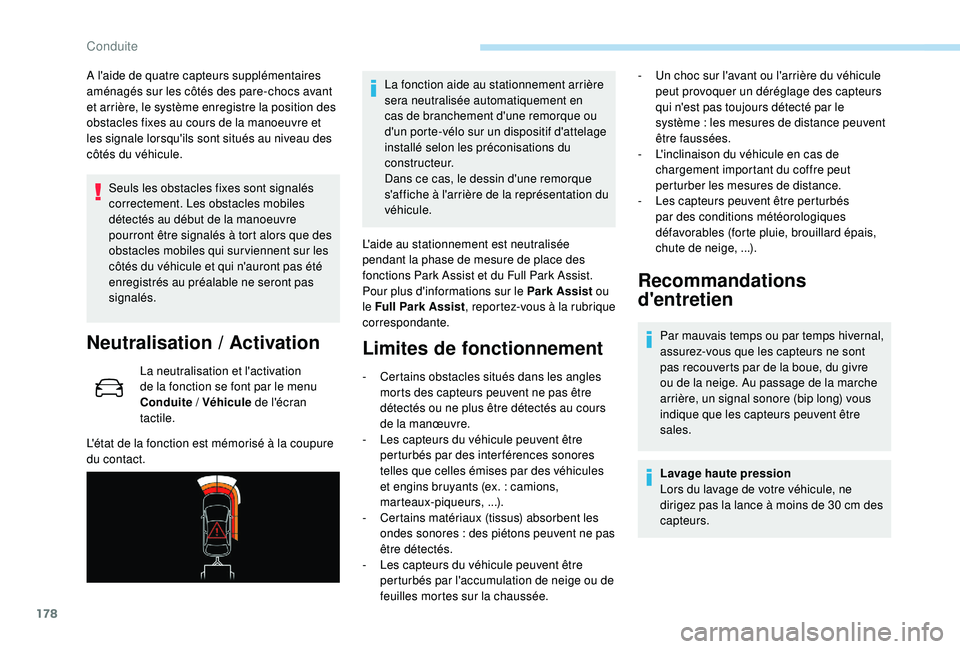

A l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manoeuvre et
les signale lorsqu'ils sont situés au niveau des
côtés du véhicule.Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre
pourront être signalés à tort alors que des
obstacles mobiles qui sur viennent sur les
côtés du véhicule et qui n'auront pas été
enregistrés au préalable ne seront pas
signalés.
Neutralisation / Activation
La neutralisation et l'activation
de la fonction se font par le menu
Conduite


/ Véhicule de l'écran
tactile.
L'état de la fonction est mémorisé à la coupure
du contact. La fonction aide au stationnement arrière
sera neutralisée automatiquement en
cas de branchement d'une remorque ou
d'un porte-vélo sur un dispositif d'attelage
installé selon les préconisations du
constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est neutralisée
pendant la phase de mesure de place des
fonctions Park Assist et du Full Park Assist.
Pour plus d'informations sur le Park Assist ou
le Full Park Assist , reportez-vous à la rubrique
correspondante.
Limites de fonctionnement
- Certains obstacles situés dans les angles morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manœuvre.
-

L
es capteurs du véhicule peuvent être
perturbés par des inter férences sonores
telles que celles émises par des véhicules
et engins bruyants (ex.
: camions,
marteaux-piqueurs,


...).
-

C
ertains matériaux (tissus) absorbent les
ondes sonores
: des piétons peuvent ne pas
être détectés.
-

L
es capteurs du véhicule peuvent être
perturbés par l'accumulation de neige ou de
feuilles mortes sur la chaussée.
Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre
ou de la neige. Au passage de la marche
arrière, un signal sonore (bip long) vous
indique que les capteurs peuvent être
sales.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.
-

U
n choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le
système : les mesures de distance peuvent
être faussées.
-

L
'inclinaison du véhicule en cas de
chargement important du coffre peut
perturber les mesures de distance.
-

L
es capteurs peuvent être perturbés
par des conditions météorologiques
défavorables (forte pluie, brouillard épais,
chute de neige, ...).
Conduite
