Peugeot 508 2019 Návod k obsluze (in Czech)

209
Mechanická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Automatická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd
i
v období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z

okruhu).
Stav opotřebení brzdových
kotoučů/bubnů
Informace o kontrole opotřebení
b rzdových kotoučů poskytnou
pracovníci ser visní sítě PEUGEOT
nebo odborného ser visu.
Elektrická parkovací brzda
Tento systém nevyžaduje žádné
zvláštní kontrolu. V případě
problému však nechejte systém
překontrolovat v
ser visu sítě
PEUGEOT nebo v
jiném
kvalifikovaném ser visu.
Více informací o
elektrické parkovací
brzdě naleznete v
příslušné kapitole.
Kola a pneumatiky
Tlak ve všech pneumatikách včetně
rezer vního kola je třeba kontrolovat
v nezahřátém stavu, a to nejméně
jednou měsíčně a
před delší cestou. Jízda na opotřebených nebo poškozených
pneumatikách snižuje účinnost brzdění
a
ovladatelnost vozidla. Doporučují se
pravidelné prohlídky stavu pneumatik (běhounu
a bočnic) a kontrola usazení ventilů kol.
Při použití rozměru kol a pneumatik, který
neodpovídá předepsaným rozměrům, bude
ovlivněna životnosti pneumatik, otáčení
kol, světlá výška vozidla a přesnost měření
rychloměru. Bude to mít také negativní vliv na
ovladatelnost vozidla.
Osazení přední a zadní nápravy pneumatikami
rozdílných rozměrů může způsobit chybu
načasování fungování systému elektronické
stability (ESC).
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
ekvivalentní kvality a specifikace.
Pro optimalizaci činnosti důležitých částí,
jako je například brzdový okruh, nabízí
společnost PEUGEOT specifické vybrané
přípravky.
Po mytí vozidla či v
zimních podmínkách
se na brzdových kotoučích a
destičkách
může usadit vlhkost či vytvořit námraza,
což může snížit účinnost brzdění.
Přibrzďujte mírně za jízdy, aby se brzdové
obložení takto vzniklým teplem vysušilo
a
odmrazilo.
Hodnoty tlaku uvedené na štítku platí pro
nezahřáté pneumatiky. Jestliže jste s
vozidlem
jeli déle než 10
minut nebo jste ujeli více než
10

km rychlostí vyšší než 50 km/h, bude nutné
k

hodnotám tlaku huštění pneumatik uvedeným
na štítku přičíst 0,3
barů (30 kPa).
Podhuštěné pneumatiky zvyšují spotřebu
paliva. Nesprávný tlak vzduchu v
pneumatikách
způsobuje předčasné opotřebení pneumatik
a

má negativní vliv na ovladatelnost vozidla na
vozovce – hrozí nebezpečí nehody!
7
Pr

210

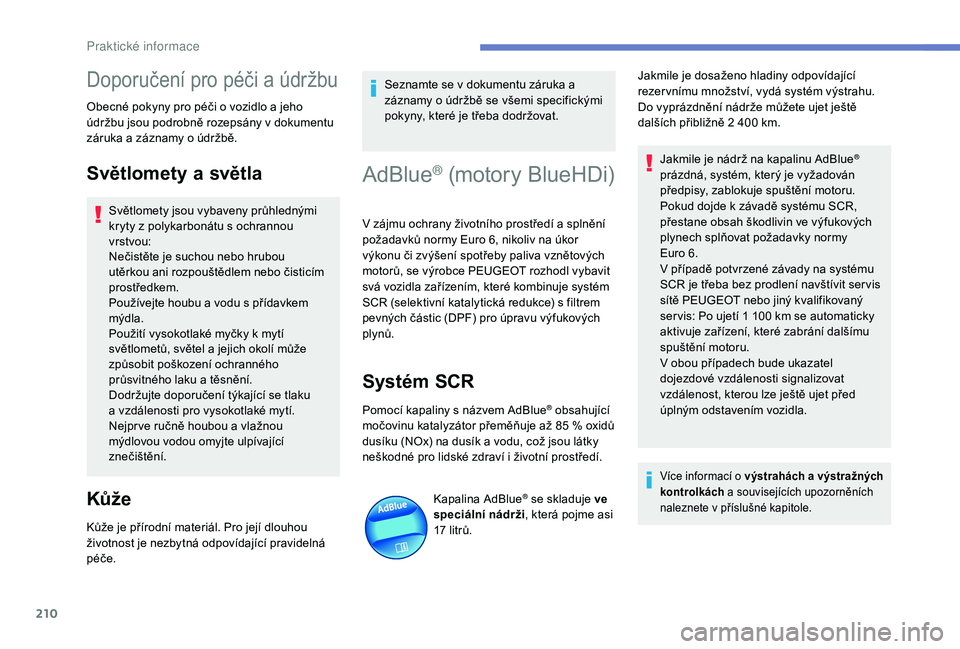

Doporučení pro péči a údržbu
Obecné pokyny pro péči o vozidlo a jeho
údržbu jsou podrobně rozepsány v dokumentu
záruka a záznamy o údržbě.
Světlomety a světla
Světlomety jsou vybaveny průhlednými
kryty z
polykarbonátu s ochrannou
vrstvou:
Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
Používejte houbu a
vodu s přídavkem
mýdla.
Použití vysokotlaké myčky k
mytí
světlometů, světel a
jejich okolí může
způsobit poškození ochranného
průsvitného laku a
těsnění.
Dodržujte doporučení týkající se tlaku
a
vzdálenosti pro vysokotlaké mytí.
Nejpr ve ručně houbou a
vlažnou
mýdlovou vodou omyjte ulpívající
znečištění.
Kůže
Kůže je přírodní materiál. Pro její dlouhou
životnost je nezbytná odpovídající pravidelná
péče. Seznamte se v dokumentu záruka a
záznamy o údržbě se všemi specifickými
pokyny, které je třeba dodržovat.
AdBlue® (motory BlueHDi)
V zájmu ochrany životního prostředí a splnění
p ožadavků normy Euro 6, nikoliv na úkor
výkonu či zvýšení spotřeby paliva vznětových
motorů, se výrobce PEUGEOT rozhodl vybavit
svá vozidla zařízením, které kombinuje systém
SCR (selektivní katalytická redukce) s
filtrem
pevných částic (DPF) pro úpravu výfukových
plynů.
Systém SCR
Pomocí kapaliny s názvem AdBlue® obsahující
močovinu katalyzátor přeměňuje až 85 % oxidů
dusíku (NOx) na dusík a

vodu, což jsou látky
neškodné pro lidské zdraví i

životní prostředí.
Kapalina AdBlue
® se skladuje ve
speciální nádrži , která pojme asi
17

litrů. Jakmile je dosaženo hladiny odpovídající
rezer vnímu množství, vydá systém výstrahu.
Do vyprázdnění nádrže můžete ujet ještě
dalších přibližně 2
400 km.
Jakmile je nádrž na kapalinu AdBlue
®
prázdná, systém, který je vyžadován
předpisy, zablokuje spuštění motoru.
Pokud dojde k

závadě systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro

6.
V

případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit ser vis
sítě PEUGEOT nebo jiný kvalifikovaný
ser vis: Po ujetí 1

100

km se automaticky
aktivuje zařízení, které zabrání dalšímu
spuštění motoru.
V

obou případech bude ukazatel
dojezdové vzdálenosti signalizovat
vzdálenost, kterou lze ještě ujet před
úplným odstavením vozidla.
Více informací o výstrahách a výstražných
k ontrolkách a
souvisejících upozorněních
naleznete v
příslušné kapitole.
Praktick

211

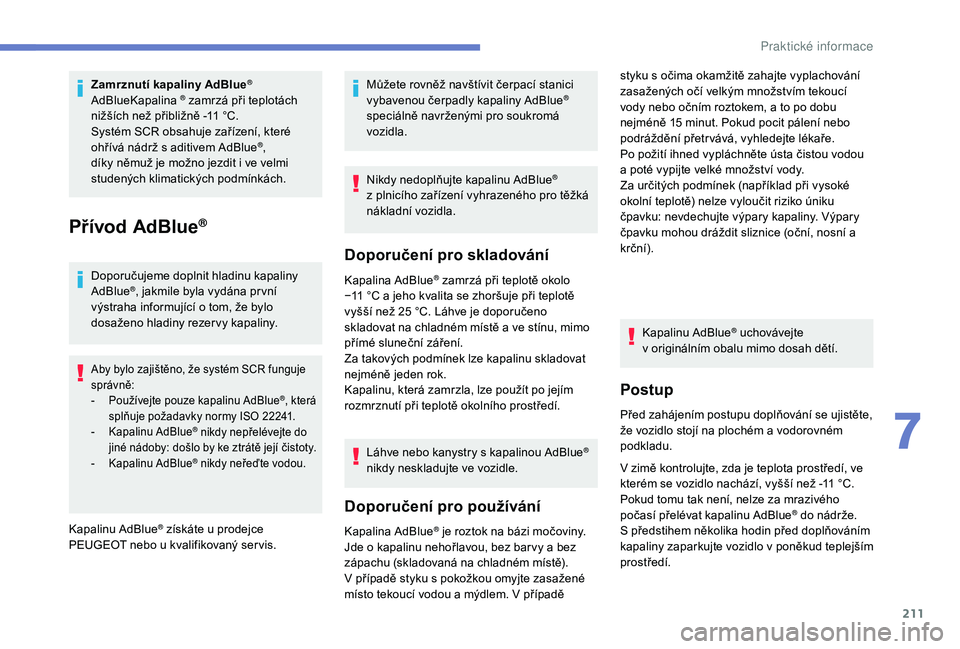

Zamrznutí kapaliny AdBlue®
AdBlueKapalina ® zamrzá při teplotách
nižších než přibližně -11 °C.
Systém SCR obsahuje zařízení, které
ohřívá nádrž s aditivem AdBlue
®,
díky němuž je možno jezdit i ve velmi
studených klimatických podmínkách.
Přívod AdBlue®
Doporučujeme doplnit hladinu kapaliny
AdBlue®, jakmile byla vydána pr vní
výstraha informující o tom, že bylo
dosaženo hladiny rezer vy kapaliny.
Aby bylo zajištěno, že systém SCR funguje
správně:
-

P
oužívejte pouze kapalinu AdBlue
®, která
splňuje požadavky normy ISO

22241.
-
K

apalinu AdBlue
® nikdy nepřelévejte do
jiné nádoby: došlo by ke ztrátě její čistoty.
-
K

apalinu AdBlue
® nikdy neřeďte vodou.
Kapalinu AdBlue® získáte u prodejce
P
EUGEOT nebo u kvalifikovaný ser vis. Můžete rovněž navštívit čerpací stanici
vybavenou čerpadly kapaliny AdBlue
®
speciálně navrženými pro soukromá
vozidla.
Nikdy nedoplňujte kapalinu AdBlue
®
z

plnicího zařízení vyhrazeného pro těžká
nákladní vozidla.
Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo
−11

°C a

jeho kvalita se zhoršuje při teplotě
vyšší než 25

°C. Láhve je doporučeno
skladovat na chladném místě a
ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně jeden

rok.
Kapalinu, která zamrzla, lze použít po jejím
rozmrznutí při teplotě okolního prostředí.
Láhve nebo kanystry s
kapalinou AdBlue
®
nikdy neskladujte ve vozidle.
Doporučení pro používání
styku s očima okamžitě zahajte vyplachování
zasažených očí velkým množstvím tekoucí
vody nebo očním roztokem, a to po dobu
nejméně 15 minut. Pokud pocit pálení nebo
podráždění přetr vává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a
poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
okolní teplotě) nelze vyloučit riziko úniku
čpavku: nevdechujte výpary kapaliny. Výpary
čpavku mohou dráždit sliznice (oční, nosní a
krční).
Kapalinu AdBlue
® uchovávejte
v

originálním obalu mimo dosah dětí.
Postup
Před zahájením postupu doplňování se ujistěte,
že vozidlo stojí na plochém a vodorovném
podkladu.
V
zimě kontrolujte, zda je teplota prostředí, ve
kterém se vozidlo nachází, vyšší než -11
°C.
Pokud tomu tak není, nelze za mrazivého
počasí přelévat kapalinu AdBlue
® do nádrže.
S

předstihem několika hodin před doplňováním
kapaliny zaparkujte vozidlo v
p

oněkud teplejším
prostředí.
Kapalina AdBlue® je roztok na bázi močoviny.
Jde o

kapalinu nehořlavou, bez bar vy a bez
zápachu (skladovaná na chladném místě).
V případě styku s pokožkou omyjte zasažené
místo tekoucí vodou a mýdlem. V případě
7
Praktick

212

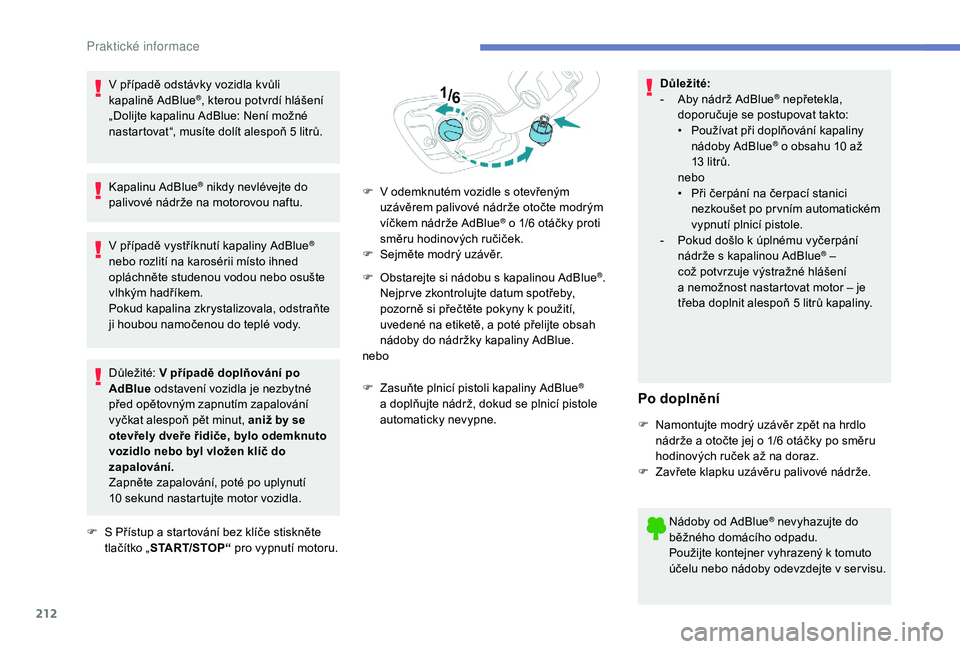

V případě odstávky vozidla kvůli
k apalině AdBlue®, kterou potvrdí hlášení
„Dolijte kapalinu AdBlue: Není možné
nastartovat“, musíte dolít alespoň 5
litrů.
Kapalinu AdBlue
® nikdy nevlévejte do
palivové nádrže na motorovou naftu.
V

případě vystříknutí kapaliny AdBlue
®
nebo rozlití na karosérii místo ihned
opláchněte studenou vodou nebo osušte
vlhkým hadříkem.
Pokud kapalina zkrystalizovala, odstraňte
ji houbou namočenou do teplé vody.
Důležité: V

případě doplňování po
AdBlue odstavení vozidla je nezbytné
před opětovným zapnutím zapalování
vyčkat alespoň pět minut, aniž by se
otevřely dveře řidiče, bylo odemknuto
vozidlo nebo byl vložen klíč do
zapalování.
Zapněte zapalování, poté po uplynutí
10

sekund nastartujte motor vozidla.
F

S P

řístup a startování bez klíče stiskněte
tlačítko „ START/STOP“ pro vypnutí motoru. F

O
bstarejte si nádobu s kapalinou AdBlue
®.
Nejpr ve zkontrolujte datum spotřeby,
pozorně si přečtěte pokyny k

použití,
uvedené na etiketě, a

poté přelijte obsah
nádoby do nádržky kapaliny AdBlue.
nebo
F

Z

asuňte plnicí pistoli kapaliny AdBlue
®
a

doplňujte nádrž, dokud se plnicí pistole
automaticky nevypne. Důležité:
-

A
by nádrž AdBlue
® nepřetekla,
doporučuje se postupovat takto:
•

P

oužívat při doplňování kapaliny
nádoby AdBlue
® o obsahu 10 až
1
3

litrů.
nebo
•

P

ři čerpání na čerpací stanici
nezkoušet po pr vním automatickém
vypnutí plnicí pistole.
-

P

okud došlo k

úplnému vyčerpání
nádrže s

kapalinou AdBlue
® –
což potvrzuje výstražné hlášení
a

nemožnost nastartovat motor – je
třeba doplnit alespoň 5

litrů kapaliny.
Po doplnění
F Namontujte modrý uzávěr zpět na hrdlo nádrže a otočte jej o 1/6 otáčky po směru
hodinových ruček až na doraz.
F

Z
avřete klapku uzávěru palivové nádrže.
Nádoby od AdBlue
® nevyhazujte do
běžného domácího odpadu.
Použijte kontejner vyhrazený k tomuto
účelu nebo nádoby odevzdejte v ser visu.
F

V o

demknutém vozidle s otevřeným
uzávěrem palivové nádrže otočte modrým
víčkem nádrže AdBlue
® o 1/6 otáčky proti
směru hodinových ručiček.
F

S

ejměte modrý uzávěr.
Praktick

213

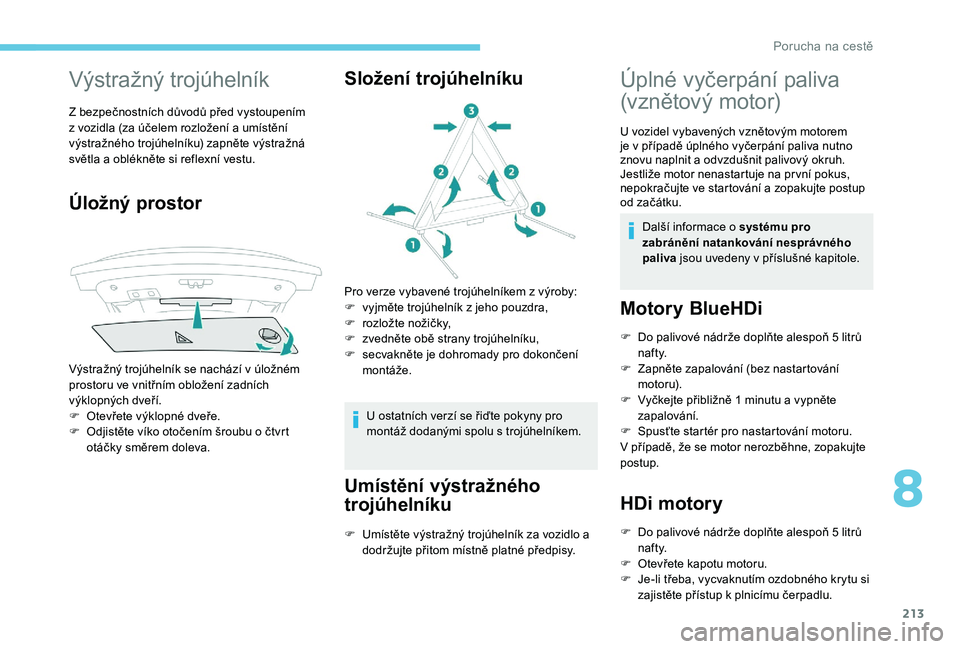

Výstražný trojúhelník
Z bezpečnostních důvodů před vystoupením
z vozidla (za účelem rozložení a umístění
výstražného trojúhelníku) zapněte výstražná
světla a oblékněte si reflexní vestu.
Úložný prostor
Výstražný trojúhelník se nachází v úložném
p rostoru ve vnitřním obložení zadních
výklopných dveří.
F

O
tevřete výklopné dveře.
F

O
djistěte víko otočením šroubu o čtvrt
otáčky směrem doleva.
Složení trojúhelníku
Pro verze vybavené trojúhelníkem z výroby:
F v yjměte trojúhelník z jeho pouzdra,
F

r
ozložte nožičky,
F

z
vedněte obě strany trojúhelníku,
F

s
ecvakněte je dohromady pro dokončení
montáže.
U ostatních verzí se řiďte pokyny pro
montáž dodanými spolu s trojúhelníkem.
Umístění výstražného
trojúhelníku
F Umístěte výstražný trojúhelník za vozidlo a dodržujte přitom místně platné předpisy.
Úplné vyčerpání paliva
(vznětov ý motor)
U vozidel vybavených vznětovým motorem
j e v případě úplného vyčerpání paliva nutno
znovu naplnit a
odvzdušnit palivový okruh.
Jestliže motor nenastartuje na pr vní pokus,
nepokračujte ve startování a
zopakujte postup
od začátku.
Další informace o
systému pro
zabránění natankování nesprávného
paliva jsou uvedeny v
příslušné kapitole.
Motory BlueHDi
F Do palivové nádrže doplňte alespoň 5 litrů n af t y.
F

Z
apněte zapalování (bez nastartování
motoru).
F

V
yčkejte přibližně 1 minutu a vypněte
zapalování.
F

S
pusťte startér pro nastartování motoru.
V případě, že se motor nerozběhne, zopakujte
postup.
HDi motory
F Do palivové nádrže doplňte alespoň 5 litrů n af t y.
F

O
tevřete kapotu motoru.
F

J
e-li třeba, vycvaknutím ozdobného krytu si
zajistěte přístup k
plnicímu čerpadlu.
8
Porucha na cestě

214

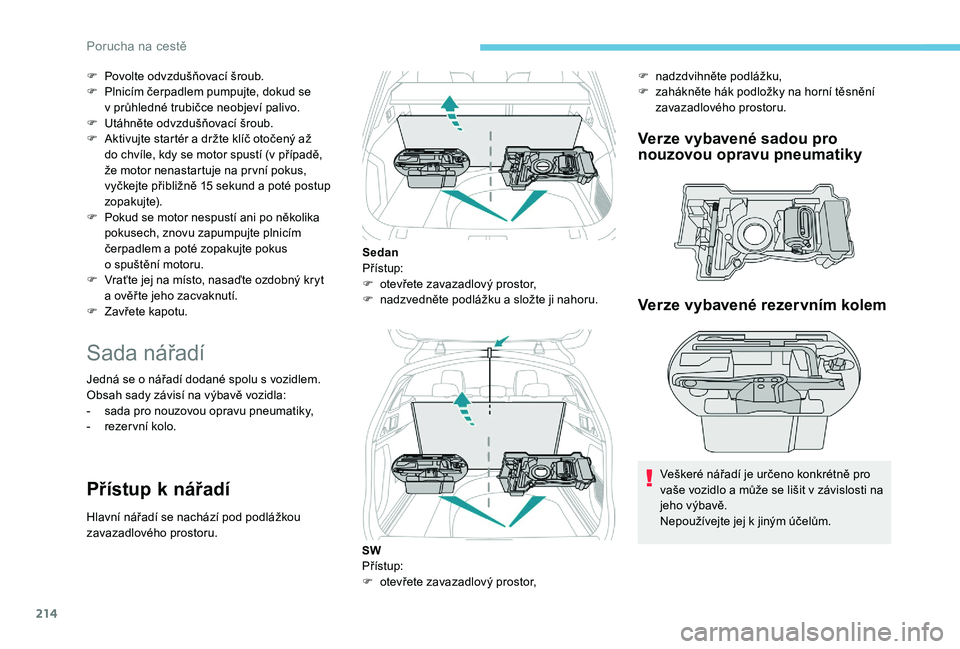

F Povolte odvzdušňovací šroub.
F P lnicím čerpadlem pumpujte, dokud se
v
průhledné trubičce neobjeví palivo.
F

U
táhněte odvzdušňovací šroub.
F

A
ktivujte startér a držte klíč otočený až
do chvíle, kdy se motor spustí (v
případě,
že motor nenastartuje na pr vní pokus,
vyčkejte přibližně 15
sekund a poté postup
zopakujte).
F

P
okud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím
čerpadlem a
poté zopakujte pokus
o
spuštění motoru.
F

V
raťte jej na místo, nasaďte ozdobný kryt
a
ověř te jeho zacvaknutí.
F

Z
avřete kapotu.
Sada nářadí
Jedná se o nářadí dodané spolu s vozidlem.
Obsah sady závisí na výbavě vozidla:
-
s
ada pro nouzovou opravu pneumatiky,
-

r
ezer vní kolo.
Přístup k n ářadí
Hlavní nářadí se nachází pod podlážkou
zavazadlového prostoru.
Verze vybavené sadou pro
nouzovou opravu pneumatiky
Sedan
Přístup:
F

o
tevřete zavazadlový prostor,
F

n
adzvedněte podlážku a složte ji nahoru.
SW
Přístup:
F

o
tevřete zavazadlový prostor,
Verze vybavené rezervním kolem
Veškeré nářadí je určeno konkrétně pro
vaše vozidlo a může se lišit v závislosti na
jeho výbavě.
Nepoužívejte jej k jiným účelům.
F

n
adzdvihněte podlážku,
F

z
ahákněte hák podložky na horní těsnění
zavazadlového prostoru.
3RUXFKDQDFHVW


215

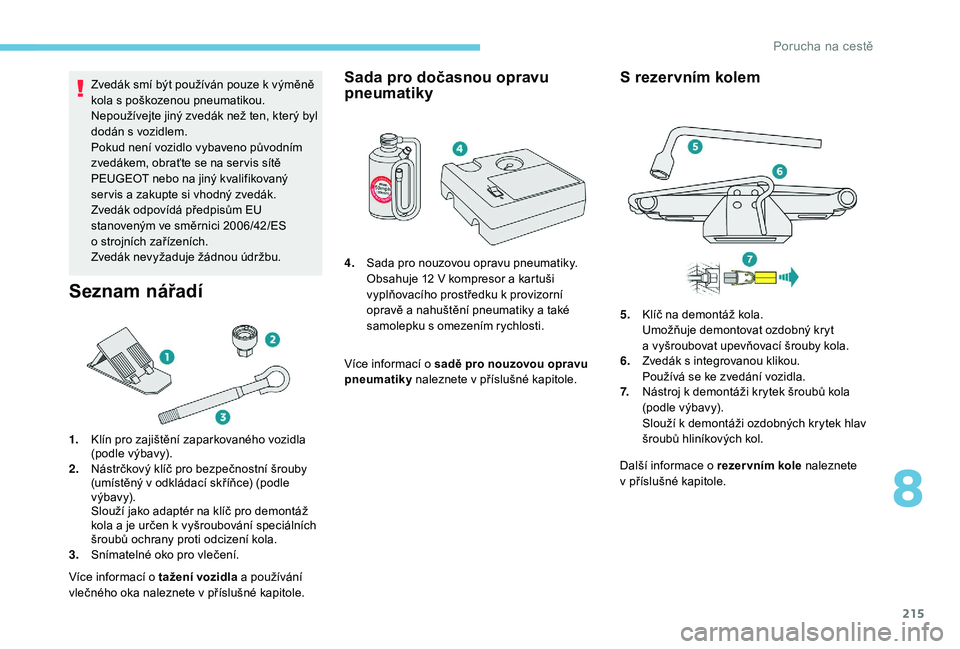

Zvedák smí být používán pouze k výměně
kola s poškozenou pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s vozidlem.
Pokud není vozidlo vybaveno původním
zvedákem, obraťte se na ser vis sítě
PEUGEOT nebo na jiný kvalifikovaný
ser vis a zakupte si vhodný zvedák.
Zvedák odpovídá předpisům EU
stanoveným ve směrnici 2006/42/ES
o
strojních zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Seznam nářadí
1. Klín pro zajištění zaparkovaného vozidla
(podle výbavy).
2. Nástrčkový klíč pro bezpečnostní šrouby
(umístěný v odkládací skříňce) (podle
výbavy).
Slouží jako adaptér na klíč pro demontáž
kola a
je určen k vyšroubování speciálních
šroubů ochrany proti odcizení kola.
3. Snímatelné oko pro vlečení.
Více informací o
tažení vozidla a používání
vlečného oka naleznete v
příslušné kapitole.
Sada pro dočasnou opravu
pneumatiky
Více informací o sadě pro nouzovou opravu
pn eumatiky naleznete v
příslušné kapitole.
S rezervním kolem
Další informace o rezer vním kole naleznete
v příslušné kapitole.
4.
Sada pro nouzovou opravu pneumatiky.
Obsahuje 12

V kompresor a

kartuši
vyplňovacího prostředku k

provizorní
opravě a

nahuštění pneumatiky a také
samolepku s omezením rychlosti. 5.
Klíč na demontáž kola.
Umožňuje demontovat ozdobný kryt
a vyšroubovat upevňovací šrouby kola.
6. Zvedák s integrovanou klikou.
Používá se ke zvedání vozidla.
7. Nástroj k demontáži krytek šroubů kola
(podle výbavy).
Slouží k demontáži ozdobných krytek hlav
šroubů hliníkových kol.
8
Porucha na cestě

216

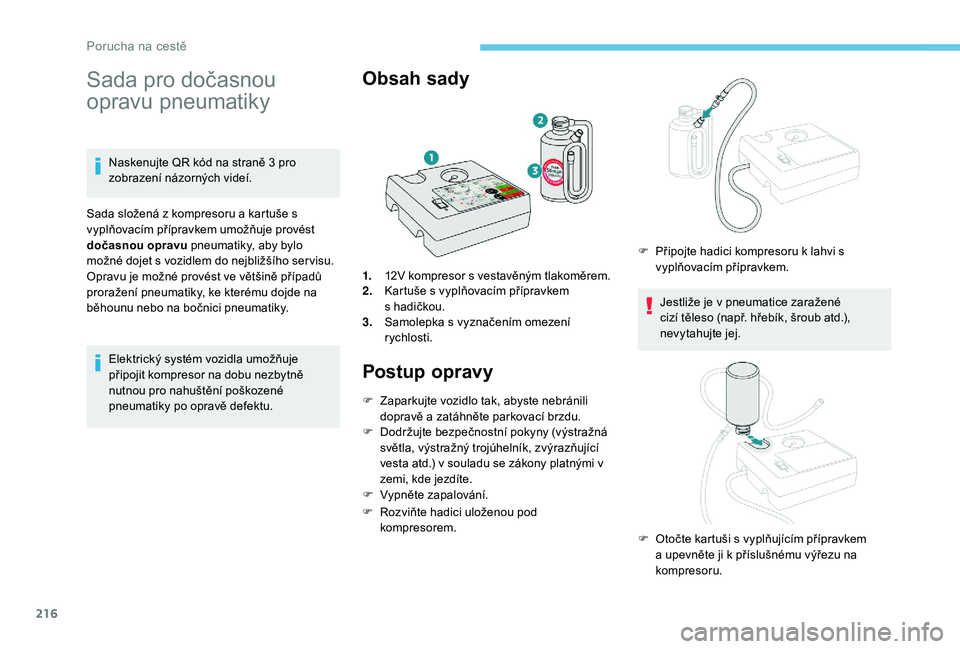

Sada pro dočasnou
opravu pneumatiky
Naskenujte QR kód na straně 3 pro
zobrazení názorných videí.
Sada složená z kompresoru a kartuše s
vyplňovacím přípravkem umožňuje provést
dočasnou opravu pneumatiky, aby bylo
možné dojet s vozidlem do nejbližšího ser visu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici pneumatiky.
Elektrický systém vozidla umožňuje
připojit kompresor na dobu nezbytně
nutnou pro nahuštění poškozené
pneumatiky po opravě defektu.
Obsah sady
1. 12V kompresor s vestavěným tlakoměrem.
2. Kartuše s
vyplňovacím přípravkem
s
hadičkou.
3. Samolepka s vyznačením omezení
rychlosti.
Postup opravy
F Zaparkujte vozidlo tak, abyste nebránili
dopravě a zatáhněte parkovací brzdu.
F

D
održujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, zvýrazňující
vesta atd.) v souladu se zákony platnými v
zemi, kde jezdíte.
F

V
ypněte zapalování.
F

R
ozviňte hadici uloženou pod
kompresorem. Jestliže je v
pneumatice zaražené
cizí těleso (např. hřebík, šroub atd.),
nevytahujte jej.
F
P
řipojte hadici kompresoru k lahvi s
vyplňovacím přípravkem.
F
O
točte kartuši s vyplňujícím přípravkem
a upevněte ji k příslušnému výřezu na
kompresoru.
Porucha na cestě

217

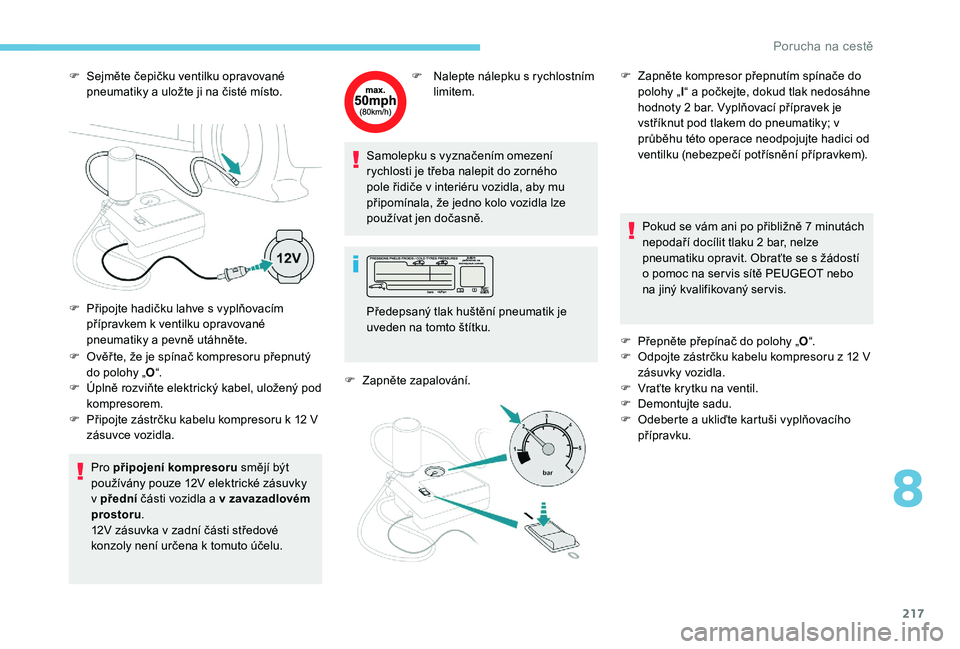

F Sejměte čepičku ventilku opravované pneumatiky a uložte ji na čisté místo.
F

O
věř te, že je spínač kompresoru přepnutý
do polohy „ O“.
F

Ú
plně rozviňte elektrický kabel, uložený pod
kompresorem.
F

P
řipojte zástrčku kabelu kompresoru k 12 V
zásuvce vozidla.
Pro připojení kompresoru smějí být
používány pouze 12V elektrické zásuvky
v
přední části vozidla a
v zavazadlovém
prostoru .
12V zásuvka v
zadní části středové
konzoly není určena k
tomuto účelu. F
N alepte nálepku s rychlostním
limitem.
Samolepku s
vyznačením omezení
rychlosti je třeba nalepit do zorného
pole řidiče v
interiéru vozidla, aby mu
připomínala, že jedno kolo vozidla lze
používat jen dočasně.
F

Z
apněte zapalování.Pokud se vám ani po přibližně 7 minutách
nepodaří docílit tlaku 2
bar, nelze
pneumatiku opravit. Obraťte se s žádostí
o pomoc na ser vis sítě PEUGEOT nebo
na jiný kvalifikovaný ser vis.
F

P
řepněte přepínač do polohy „O“.
F

O
dpojte zástrčku kabelu kompresoru z 12 V
zásuvky vozidla.
F

V
raťte krytku na ventil.
F

D
emontujte sadu.
F

O
deberte a ukliďte kartuši vyplňovacího
přípravku.
F

P
řipojte hadičku lahve s vyplňovacím
přípravkem k ventilku opravované
pneumatiky a pevně utáhněte. Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.F
Z apněte kompresor přepnutím spínače do
polohy „ l“ a
počkejte, dokud tlak nedosáhne
hodnoty 2
bar. Vyplňovací přípravek je
vstříknut pod tlakem do pneumatiky; v
průběhu této operace neodpojujte hadici od
ventilku (nebezpečí potřísnění přípravkem).
8
3RUXFKDQDFHVW


218

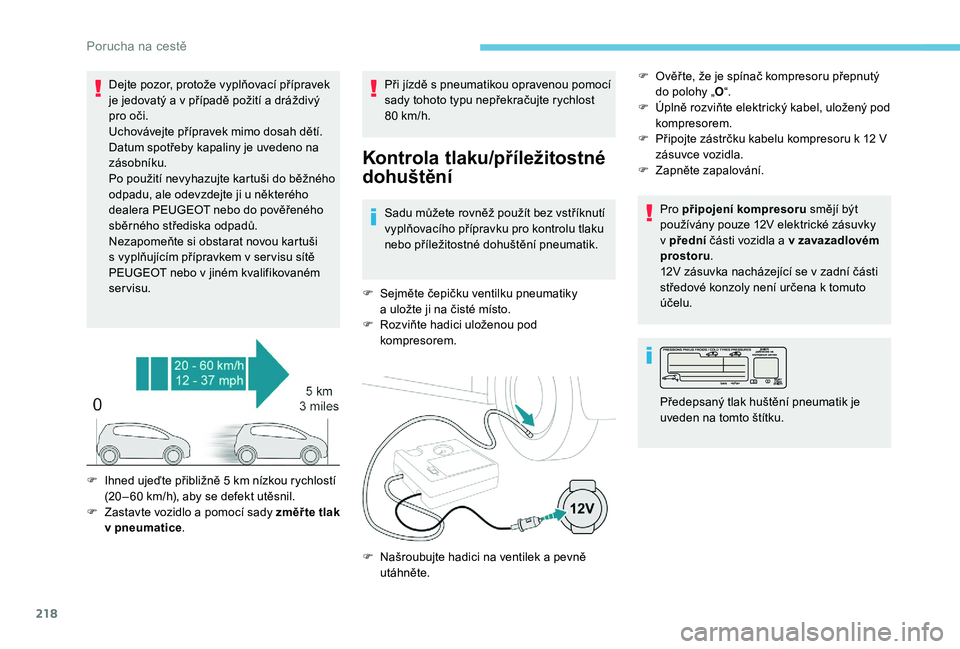

Dejte pozor, protože vyplňovací přípravek
je jedovatý a v případě požití a dráždivý
pro oči.
Uchovávejte přípravek mimo dosah dětí.
Datum spotřeby kapaliny je uvedeno na
zásobníku.
Po použití nevyhazujte kartuši do běžného
odpadu, ale odevzdejte ji u
některého
dealera PEUGEOT nebo do pověřeného
sběrného střediska odpadů.
Nezapomeňte si obstarat novou kartuši
s
vyplňujícím přípravkem v ser visu sítě
PEUGEOT nebo v
jiném kvalifikovaném
servisu. Při jízdě s
p neumatikou opravenou pomocí
sady tohoto typu nepřekračujte rychlost
80
km/h.
Kontrola tlaku/příležitostné
dohuštění
Sadu můžete rovněž použít bez vstříknutí
vyplňovacího přípravku pro kontrolu tlaku
nebo příležitostné dohuštění pneumatik.
F

S
ejměte čepičku ventilku pneumatiky
a
uložte ji na čisté místo.
F

R
ozviňte hadici uloženou pod
kompresorem. F

O
věř te, že je spínač kompresoru přepnutý
do polohy „ O“.
F
Ú
plně rozviňte elektrický kabel, uložený pod
kompresorem.
F
P
řipojte zástrčku kabelu kompresoru k 12 V
zásuvce vozidla.
F
Z
apněte zapalování.
Pro připojení kompresoru smějí být
používány pouze 12V elektrické zásuvky
v
přední části vozidla a
v zavazadlovém
prostoru .
12V zásuvka nacházející se v zadní části
středové konzoly není určena k tomuto
účelu.
F

I

hned ujeďte přibližně 5

km nízkou rychlostí
(20 – 60

km/h), aby se defekt utěsnil.
F

Z

astavte vozidlo a

pomocí sady změř te tlak
v

pneumatice .
F

N
ašroubujte hadici na ventilek a pevně
utáhněte. Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
Porucha na cestě
