209
Em caso de avaria
8Antes de manusear as baterias, proteja os seus olhos e o rosto.
Qualquer operação nas baterias deverá ser
efetuada num local ventilado e afastado de
chamas livres ou de fontes de faíscas, para
evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Para saber como substituir as baterias,
contacte um PEUGEOT ou uma oficina
qualificada.

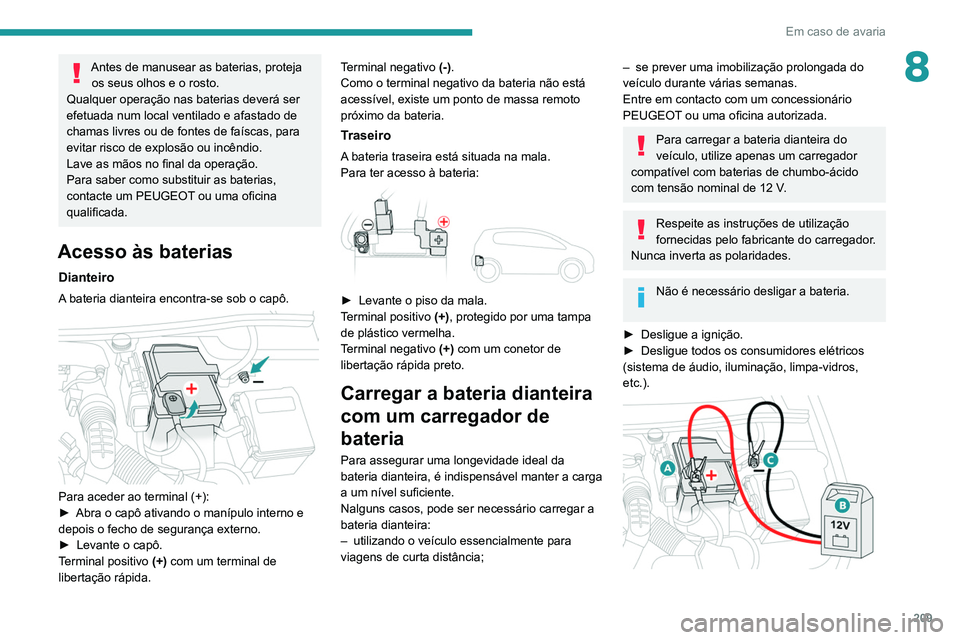

Acesso às baterias
Dianteiro
A bateria dianteira encontra-se sob o capô.

Para aceder ao terminal (+):
► Abra o capô ativando o manípulo interno e
depois o fecho de segurança externo.
►

Levante o capô.
T

erminal positivo (+) com um terminal de
libertação rápida. Terminal negativo
(-).
Como o terminal negativo da bateria não está
acessível, existe um ponto de massa remoto
próximo da bateria.
Traseiro
A bateria traseira está situada na mala.
Para ter acesso à bateria:


► Levante o piso da mala.
T erminal positivo (+), protegido por uma tampa
de plástico vermelha.
Terminal negativo (+) com um conetor de
libertação rápida preto.
Carregar a bateria dianteira
com um carregador de
bateria
Para assegurar uma longevidade ideal da
bateria dianteira, é indispensável manter a carga
a um nível suficiente.
Nalguns casos, pode ser necessário carregar a
bateria dianteira:
–

utilizando o veículo essencialmente para
viagens de curta distância;
– se prever uma imobilização prolongada do
veículo durante várias semanas.
Entre em contacto com um concessionário
PEUGEOT
ou uma oficina autorizada.
Para carregar a bateria dianteira do
veículo, utilize apenas um carregador
compatível com baterias de chumbo-ácido
com tensão nominal de 12 V.
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
►

Desligue a ignição.
►


Desligue todos os consumidores elétricos
(sistema de áudio, iluminação, limpa-vidros,
etc.).

210
Em caso de avaria
Após ligar novamente
Após voltar a ligar a bateria, ligue a ignição e
aguarde 1 minuto antes de ligar o motor, para
permitir a inicialização dos sistemas eletrónicos.
No entanto, se após esta operação
subsistirem ligeiras perturbações, contacte
um concessionário PEUGEOT ou uma oficina
autorizada.
No que respeita à respetiva secção, reponha o
equipamento:
– Chave eletrónica.
– Teto de abrir e cortina para proteção solar
elétrica.
– Vidros elétricos.
– Data e hora.
– Estações de rádio predefinidas.
Veículos híbridos
Antes de qualquer intervenção, com ignição ligada, pressione o pedal do travã\
o e selecione o modo N. Em seguida, desligue o sistema híbrido
(luz indicadora READY desligada).
Solicite sempre a intervenção de um profissional para o reboque do veículo num reboque ou camião de plataforma.
Utilize a argola de reboque apenas para libertar o veículo se estiver bloqueada ou para fixá-lo para recuperação num reboque ou num camião de
caixa aberta.
► Desligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
►

V
erifique se os cabos do carregador estão
em bom estado.
►

Levante a proteção de plástico no terminal
(+), se o veículo estiver equipado com uma.
►


Ligue os cabos do carregador B

da seguinte
forma: •

o cabo vermelho positivo (+) ao terminal (+)
da bateria A

,
•

o cabo preto negativo (-) ao ponto de massa
C

do veículo.
►

No final da operação de carga, desligue o
carregador B

antes dos cabos da bateria A.
Nunca tente carregar uma bateria
congelada - Risco de explosão!
Se a bateria estiver congelada, solicite o
seu controlo pela rede PEUGEOT ou por
uma oficina autorizada que verificará se os
componentes internos não estão danificados
e se o recipiente não está partido, o que
implicaria um risco de fuga de ácido tóxico e
corrosivo.
Desativação/nova ligação
das baterias
Procedimento para desligar/voltar a ligar as
baterias no caso de imobilização a longo prazo
do veículo.
Antes de desligar as baterias:
► Feche todas as aberturas (portas, mala,
vidros, tejadilho).
►

Desligue todos os dispositivos que
consomem eletricidade (sistema de áudio, limpa-
vidros, luzes, etc.),
►


Desligue a ignição e aguarde até a luz
indicadora READY

se apagar.
►

Aguarde durante 4 minutos.
Desligar
Nunca proceda pela ordem inversa dos
passos de desativação, risco de danos
irreversíveis!
►

Desligue o terminal (+)

da bateria traseira
com o conetor de libertação rápida preto.


► Desligue o terminal (+) da bateria dianteira,
retirando a abraçadeira de libertação rápida
vermelho: •

Eleve o manípulo

A
ao máximo para libertar
a abraçadeira

B
.
• Retire a abraçadeira B levantando-a.
Nova ligação
Nunca proceda pela ordem inversa dos
passos de nova ligação, risco de danos
irreversíveis!


► Ligue o terminal (+) da bateria dianteira com
a abraçadeira de libertação rápida vermelho: •

Eleve o manípulo

A
ao máximo.
•

V
olte a montar a abraçadeira
B
no terminal
(+).
•

Empurre a abraçadeira

B
totalmente para
baixo.
•

Baixe o manípulo

A
para bloquear a
abraçadeira

B
.
►

Ligue o terminal (-)

na bateria traseira com o
conetor do terminal de libertação rápida preto.

2 11
Em caso de avaria

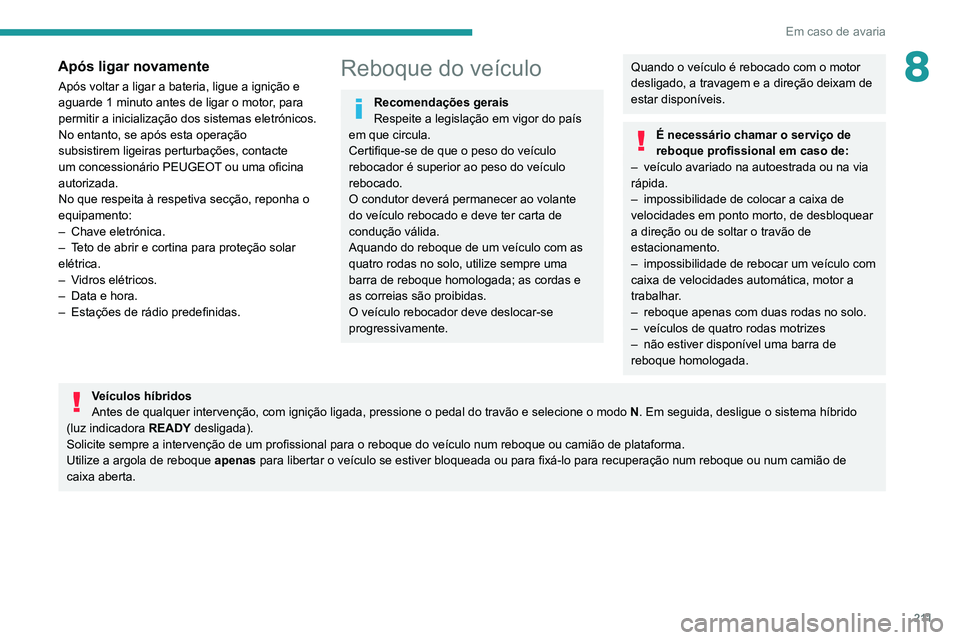

8Após ligar novamente
Após voltar a ligar a bateria, ligue a ignição e
aguarde 1 minuto antes de ligar o motor, para
permitir a inicialização dos sistemas eletrónicos.
No entanto, se após esta operação
subsistirem ligeiras perturbações, contacte
um concessionário PEUGEOT ou uma oficina
autorizada.
No que respeita à respetiva secção, reponha o
equipamento:
–
Chave eletrónica.
–


T
eto de abrir e cortina para proteção solar
elétrica.
–

V
idros elétricos.
–

Data e hora.
–


Estações de rádio predefinidas.
Reboque do veículo
Recomendações gerais
Respeite a legislação em vigor do país
em que circula.
Certifique-se de que o peso do veículo
rebocador é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao volante
do veículo rebocado e deve ter carta de
condução válida.
Aquando do reboque de um veículo com as
quatro rodas no solo, utilize sempre uma
barra de reboque homologada; as cordas e
as correias são proibidas.
O veículo rebocador deve deslocar-se
progressivamente.
Quando o veículo é rebocado com o motor
desligado, a travagem e a direção deixam de
estar disponíveis.
É necessário chamar o serviço de
reboque profissional em caso de:
–

veículo avariado na autoestrada ou na via
rápida.
–


impossibilidade de colocar a caixa de
velocidades em ponto morto, de desbloquear
a direção ou de soltar o travão de
estacionamento.
–


impossibilidade de rebocar um veículo com
caixa de velocidades automática, motor a
trabalhar

.
–

reboque apenas com duas rodas no solo.
–


veículos de quatro rodas motrizes
–


não estiver disponível uma barra de
reboque homologada.
Veículos híbridos
Antes de qualquer intervenção, com ignição ligada, pressione o pedal do travã\
o e selecione o modo N. Em seguida, desligue o sistema híbrido
(luz indicadora READY desligada).
Solicite sempre a intervenção de um profissional para o reboque do veículo num reboque ou camião de plataforma.
Utilize a argola de reboque apenas
para libertar o veículo se estiver bloqueada ou para fixá-lo para recuperação num reboque ou num camião de
caixa aberta.

212
Em caso de avaria

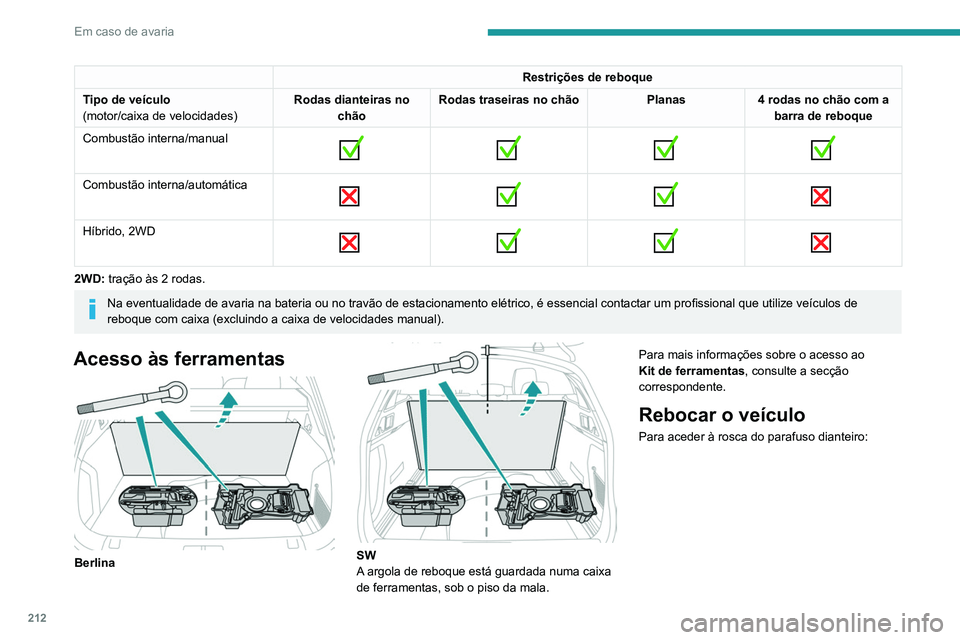

Restrições de reboque
Tipo de veículo
(motor/caixa de velocidades) Rodas dianteiras no
chão Rodas traseiras no chão
Planas4 rodas no chão com a
barra de reboque
Combustão interna/manual


Combustão interna/automática

Híbrido, 2WD

2WD: tração às 2 rodas.
Na eventualidade de avaria na bateria ou no travão de estacionamento e
létrico, é essencial contactar um profissional que utilize veículos de
reboque com caixa (excluindo a caixa de velocidades manual).
Acesso às ferramentas

Berlina

SW
A argola de reboque está guardada numa caixa
de ferramentas, sob o piso da mala. Para mais informações sobre o acesso ao
Kit de ferramentas
, consulte a secção
correspondente.
Rebocar o veículo
Para aceder à rosca do parafuso dianteiro:

213
Em caso de avaria
8

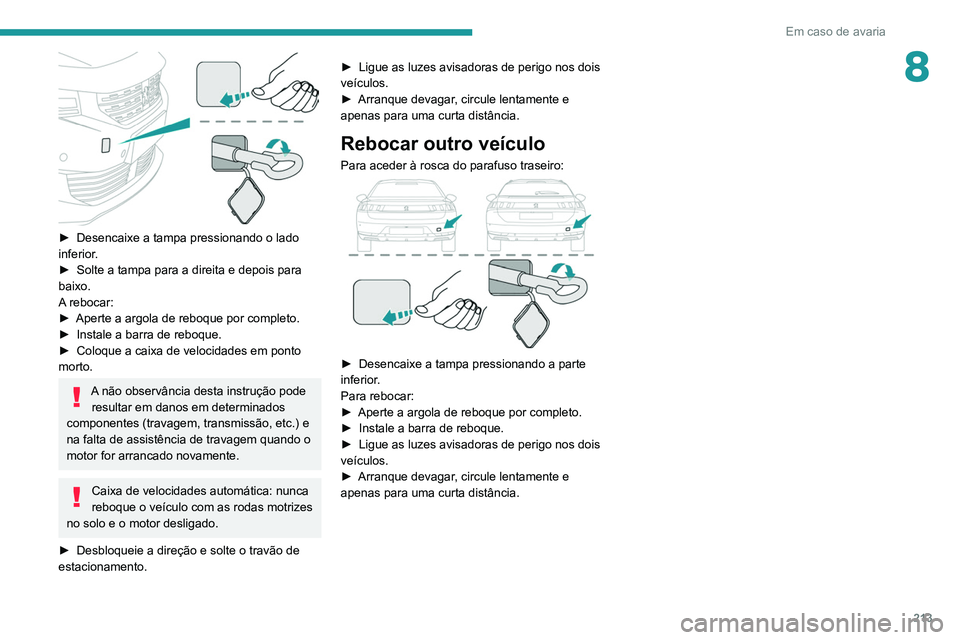

► Desencaixe a tampa pressionando o lado
inferior .
►

Solte a tampa para a direita e depois para
baixo.
A

rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Coloque a caixa de velocidades em ponto
morto.
A não observância desta instrução pode resultar em danos em determinados
componentes (travagem, transmissão, etc.) e
na falta de assistência de travagem quando o
motor for arrancado novamente.
Caixa de velocidades automática: nunca
reboque o veículo com as rodas motrizes
no solo e o motor desligado.
►

Desbloqueie a direção e solte o travão de
estacionamento. ►


Ligue as luzes avisadoras de perigo nos dois
veículos.
►

Arranque devagar
, circule lentamente e
apenas para uma curta distância.
Rebocar outro veículo
Para aceder à rosca do parafuso traseiro:

► Desencaixe a tampa pressionando a parte
inferior .
Para rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Ligue as luzes avisadoras de perigo nos dois
veículos.
►


Arranque devagar
, circule lentamente e
apenas para uma curta distância.

214

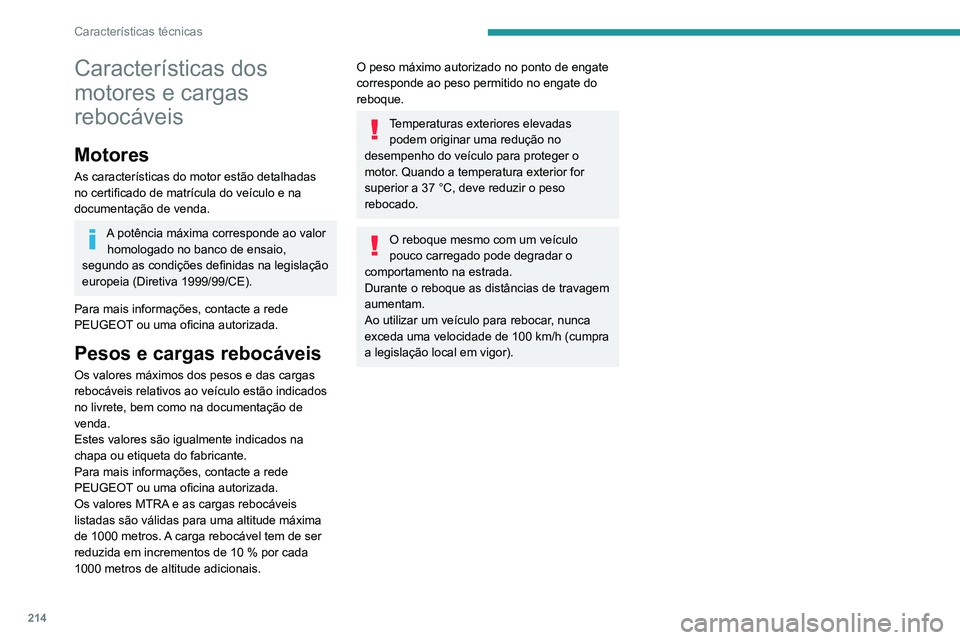

Características técnicas
Características dos
motores e cargas
rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.
A potência máxima corresponde ao valor homologado no banco de ensaio,
segundo as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para mais informações, contacte a rede
PEUGEOT ou uma oficina autorizada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados
no livrete, bem como na documentação de
venda.
Estes valores são igualmente indicados na
chapa ou etiqueta do fabricante.
Para mais informações, contacte a rede
PEUGEOT ou uma oficina autorizada.
Os valores MTRA e as cargas rebocáveis
listadas são válidas para uma altitude máxima
de 1000 metros. A carga rebocável tem de ser
reduzida em incrementos de 10
% por cada
1000 metros de altitude adicionais.
O peso máximo autorizado no ponto de engate
corresponde ao peso permitido no engate do
reboque.
Temperaturas exteriores elevadas podem originar uma redução no
desempenho do veículo para proteger o
motor. Quando a temperatura exterior for
superior a 37
°C, deve reduzir o peso
rebocado.
O reboque mesmo com um veículo
pouco carregado pode degradar o
comportamento na estrada.
Durante o reboque as distâncias de travagem
aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100
km/h (cumpra
a legislação local em vigor).

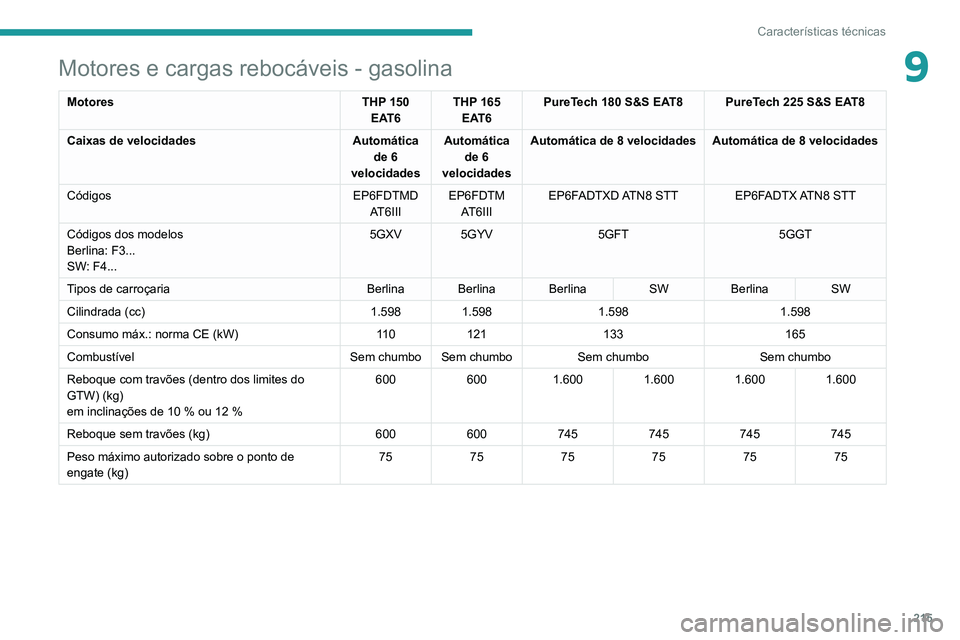

Motores e cargas rebocáveis - gasolina
Motores THP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8 PureTech 225 S&S EAT8
Caixas de velocidades Automática
de 6
velocidades Automática
de 6
velocidades Automática de 8 velocidades Automática de 8 velocidades
Códigos EP6FDTMD
AT6III EP6FDTM
AT6III EP6FADTXD ATN8 STT EP6FADTX ATN8 STT
Códigos dos modelos
Berlina: F3...
SW: F4... 5GXV 5GYV
5GFT5GGT
Tipos de carroçaria Berlina Berlina BerlinaSWBerlina SW
Cilindrada (cc) 1.5981.598 1.598 1.598
Consumo máx.: norma CE (kW) 11 0121 133 165
Combustível Sem chumbo Sem chumbo Sem chumbo Sem chumbo
Reboque com travões (dentro dos limites do
GTW) (kg)
em inclinações de 10 % ou 12 % 600
6001.600 1.6001.6001.600
Reboque sem travões (kg) 600600745745745745
Peso máximo autorizado sobre o ponto de
engate (kg) 75
7575757575

215
Características técnicas
9Motores e cargas rebocáveis - gasolina
MotoresTHP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8 PureTech 225 S&S EAT8
Caixas de velocidades Automática
de 6
velocidades Automática
de 6
velocidades Automática de 8 velocidades Automática de 8 velocidades
Códigos EP6FDTMD
AT6III EP6FDTM
AT6III EP6FADTXD ATN8 STT EP6FADTX ATN8 STT
Códigos dos modelos
Berlina: F3...
SW: F4... 5GXV 5GYV
5GFT5GGT
Tipos de carroçaria Berlina Berlina BerlinaSWBerlina SW
Cilindrada (cc) 1.5981.598 1.598 1.598
Consumo máx.: norma CE (kW) 11 0121 133 165
Combustível Sem chumbo Sem chumbo Sem chumbo Sem chumbo
Reboque com travões (dentro dos limites do
GTW) (kg)
em inclinações de 10 % ou 12 % 600
6001.600 1.6001.6001.600
Reboque sem travões (kg) 600600745745745745
Peso máximo autorizado sobre o ponto de
engate (kg) 75
7575757575

216
Características técnicas

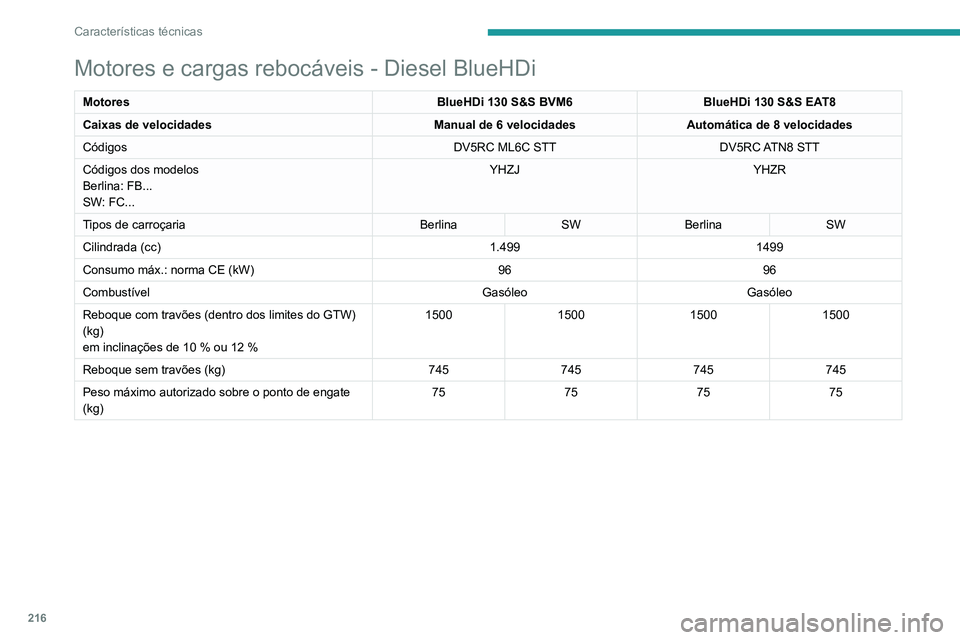

Motores e cargas rebocáveis - Diesel BlueHDi
MotoresBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8
Caixas de velocidades Manual de 6 velocidadesAutomática de 8 velocidades
Códigos DV5RC ML6C STTDV5RC ATN8 STT
Códigos dos modelos
Berlina: FB...
SW: FC... YHZJ
YHZR
Tipos de carroçaria BerlinaSWBerlina SW
Cilindrada (cc) 1.4991499
Consumo máx.: norma CE (kW) 9696
Combustível GasóleoGasóleo
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 1500
150015001500
Reboque sem travões (kg) 745745745745
Peso máximo autorizado sobre o ponto de engate
(kg) 75
757575

217
Características técnicas
9MotoresBlueHDi 160 S&S EAT8BlueHDi 180 S&S EAT8
Caixas de velocidades Automática de 8 velocidadesAutomática de 8 velocidades
Códigos DW10FCC AMN8 STTDW10FC AMN8 STT
Códigos dos modelos
Berlina: FH...
SW: FJ... EHYR
EHZR
Tipos de carroçaria BerlinaSWBerlina SW
Cilindrada (cc) 1.9971.997
Consumo máx.: norma CE (kW) 120133
Combustível GasóleoGasóleo
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 1.800
1.8001.8001.800
Reboque sem travões (kg) 750750750750
Peso máximo autorizado sobre o ponto de engate
(kg) 75
757575

218
Características técnicas

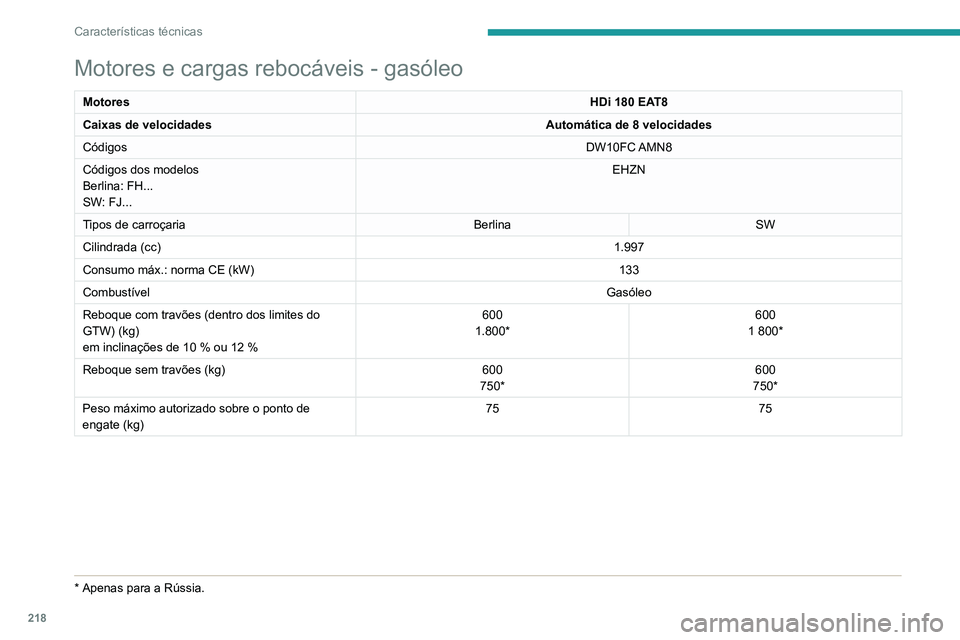

Motores e cargas rebocáveis - gasóleo
MotoresHDi 180 EAT8
Caixas de velocidades Automática de 8 velocidades
Códigos DW10FC AMN8
Códigos dos modelos
Berlina: FH...
SW: FJ... EHZN
Tipos de carroçaria BerlinaSW
Cilindrada (cc) 1.997
Consumo máx.: norma CE (kW) 133
Combustível Gasóleo
Reboque com travões (dentro dos limites do
GTW) (kg)
em inclinações de 10 % ou 12 % 600
1.800* 600
1
800*
Reboque sem travões (kg) 600
750* 600
750*
Peso máximo autorizado sobre o ponto de
engate (kg) 75
75
* Apenas para a Rússia.
Motor e cargas rebocáveis - híbrido
HYBRID 225 e-EAT8
Código EP6FADTXHPD
Códigos dos modelos
Berlina: F3...
SW: F4... 5GQU/C
Tipos de carroçaria BerlinaSW
Reboque com travões (dentro dos limites do
GTW) (kg)
em inclinações de 10 % ou 12 % 1.330
1340
Reboque sem travões (kg) 745
Peso máximo autorizado sobre o ponto de
engate (kg) 54
62
Motor a gasolina PureTech 180
Caixa de velocidades automática de 8 velocidades, elétrico
Cilindrada (cc) 1598
Consumo máx.: norma CE (kW) 132
Combustível Sem chumbo
Motor elétrico
Tecnologia Síncrona com ímanes permanentes.
Consumo máx.: norma CE (kW) 80
Bateria
Tecnologia Iões de lítio
Tensão (volts, CA) 240-400
