PEUGEOT 508 2021 Instrukcja obsługi (in Polish)

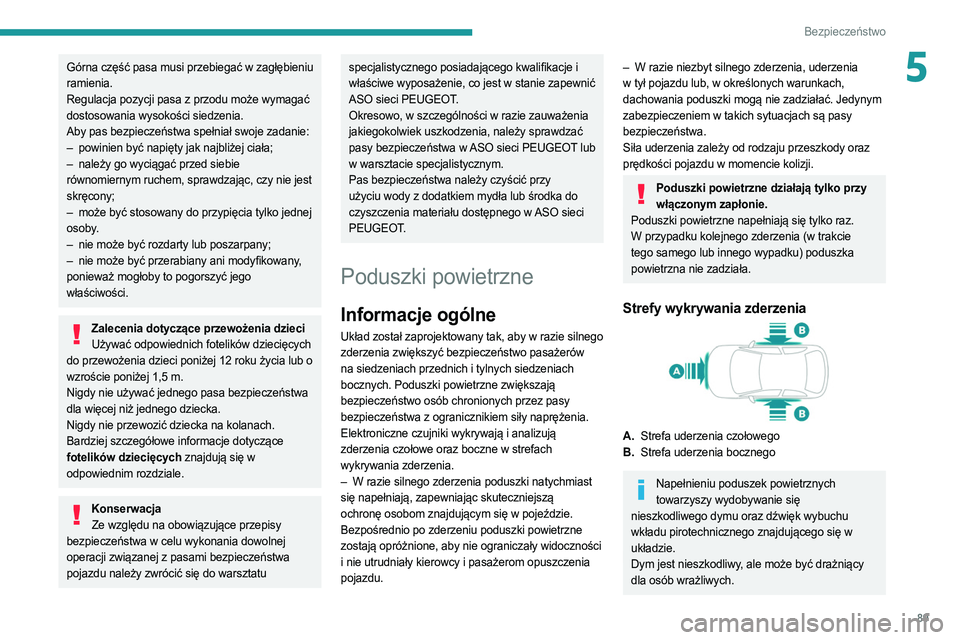

89
Bezpieczeństwo
5Górna część pasa musi przebiegać w zagłębieniu
ramienia.
Regulacja pozycji pasa z przodu może wymagać
dostosowania wysokości siedzenia.
Aby pas bezpieczeństwa spełniał swoje zadanie:
–
powinien być napięty jak najbliżej ciała;
–


należy go wyciągać przed siebie

równomiernym ruchem, sprawdzając, czy nie jest
skręcony;
–

może być stosowany do przypięcia tylko jednej

osoby.
–

nie może być rozdarty lub poszarpany;
–


nie może być przerabiany ani modyfikowany
,
ponieważ mogłoby to pogorszyć jego
właściwości.
Zalecenia dotyczące przewożenia dzieci Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia lub o
wzroście poniżej 1,5 m.
Nigdy nie używać jednego pasa bezpieczeństwa
dla więcej niż jednego dziecka.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się w
odpowiednim rozdziale.
Konserwacja Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwrócić się do warsztatu
specjalistycznego posiadającego kwalifikacje i
właściwe wyposażenie, co jest w stanie zapewnić
ASO sieci PEUGEOT.
Okresowo, w szczególności w razie zauważenia
jakiegokolwiek uszkodzenia, należy sprawdzać
pasy bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka do
czyszczenia materiału dostępnego w ASO sieci
PEUGEOT.
Poduszki powietrzne
Informacje ogólne
Układ został zaprojektowany tak, aby w razie silnego
zderzenia zwiększyć bezpieczeństwo pasażerów
na siedzeniach przednich i tylnych siedzeniach
bocznych. Poduszki powietrzne zwiększają
bezpieczeństwo osób chronionych przez pasy
bezpieczeństwa z ogranicznikiem siły naprężenia.
Elektroniczne czujniki wykrywają i analizują
zderzenia czołowe oraz boczne w strefach
wykrywania zderzenia.
–

W razie silnego zderzenia poduszki natychmiast

się napełniają, zapewniając skuteczniejszą
ochronę osobom znajdującym się w pojeździe.
Bezpośrednio po zderzeniu poduszki powietrzne
zostają opróżnione, aby nie ograniczały widoczności
i nie utrudniały kierowcy i pasażerom opuszczenia
pojazdu.
– W razie niezbyt silnego zderzenia, uderzenia
w tył pojazdu lub, w określonych warunkach,
dachowania poduszki mogą nie zadziałać. Jedynym
zabezpieczeniem w takich sytuacjach są pasy
bezpieczeństwa.
Siła uderzenia zależy od rodzaju przeszkody oraz
prędkości pojazdu w momencie kolizji.
Poduszki powietrzne działają tylko przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko raz.
W przypadku kolejnego zderzenia (w trakcie
tego samego lub innego wypadku) poduszka
powietrzna nie zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego
B. Strefa uderzenia bocznego
Napełnieniu poduszek powietrznych
towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego znajdującego się w
układzie.
Dym jest nieszkodliwy, ale może być drażniący
dla osób wrażliwych.

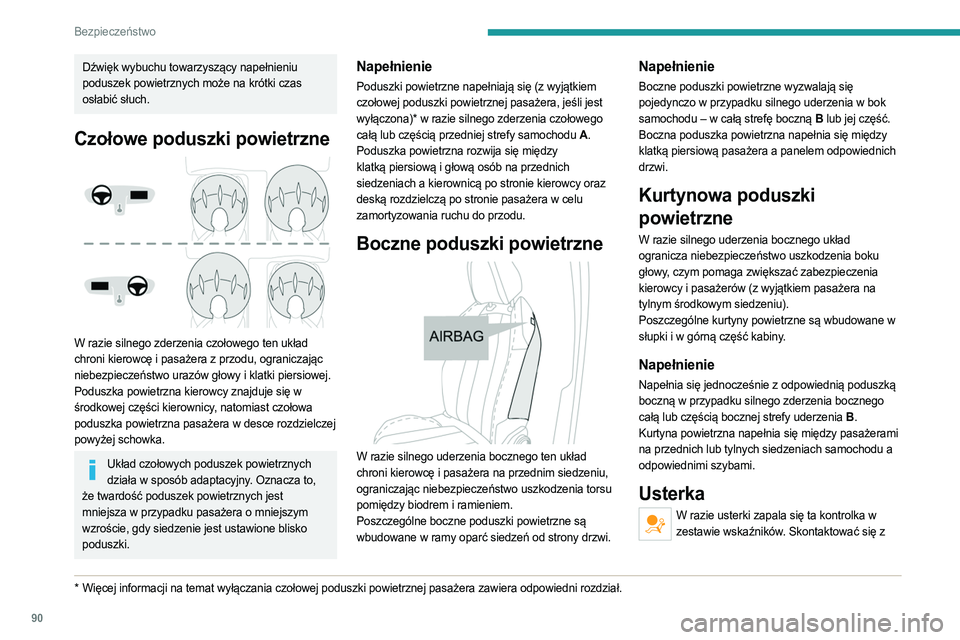

90
Bezpieczeństwo
Dźwięk wybuchu towarzyszący napełnieniu
poduszek powietrznych może na krótki czas
osłabić słuch.
Czołowe poduszki powietrzne

W razie silnego zderzenia czołowego ten układ
chroni kierowcę i pasażera z przodu, ograniczając
niebezpieczeństwo urazów głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się w
środkowej części kierownicy, natomiast czołowa
poduszka powietrzna pasażera w desce rozdzielczej
powyżej schowka.
Układ czołowych poduszek powietrznych działa w sposób adaptacyjny. Oznacza to,
że twardość poduszek powietrznych jest
mniejsza w przypadku pasażera o mniejszym
wzroście, gdy siedzenie jest ustawione blisko
poduszki.
* Więcej informacji na temat wyłączania czołowej poduszki powietr znej pasażera zawiera odpowiedni rozdział.
Napełnienie
Poduszki powietrzne napełniają się (z wyjątkiem
czołowej poduszki powietrznej pasażera, jeśli jest
wyłączona)* w razie silnego zderzenia czołowego
całą lub częścią przedniej strefy samochodu A.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach a kierownicą po stronie kierowcy oraz
deską rozdzielczą po stronie pasażera w celu
zamortyzowania ruchu do przodu.
Boczne poduszki powietrzne

W razie silnego uderzenia bocznego ten układ
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia torsu
pomiędzy biodrem i ramieniem.
Poszczególne boczne poduszki powietrzne są


wbudowane w ramy oparć siedzeń od strony drzwi.
Napełnienie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego uderzenia w bok
samochodu – w całą strefę boczną B lub jej część.
Boczna poduszka powietrzna napełnia się między
klatką piersiową pasażera a panelem odpowiednich
drzwi.
Kurtynowa poduszki
powietrzne
W razie silnego uderzenia bocznego układ
ogranicza niebezpieczeństwo uszkodzenia boku
głowy, czym pomaga zwiększać zabezpieczenia
kierowcy i pasażerów (z wyjątkiem pasażera na
tylnym środkowym siedzeniu).
Poszczególne kurtyny powietrzne są wbudowane w
słupki i w górną część kabiny.
Napełnienie
Napełnia się jednocześnie z odpowiednią poduszką
boczną w przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia B .
Kurtyna powietrzna napełnia się między pasażerami
na przednich lub tylnych siedzeniach samochodu a
odpowiednimi szybami.
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników. Skontaktować się z
ASO sieci PEUGEOT lub warsztatem
specjalistycznym w celu sprawdzenia układu.
Poduszki mogą nie zadziałać w przypadku silnego
uderzenia.
W przypadku niezbyt mocnego uderzenia, zahaczenia boku pojazdu lub dachowania
poduszki powietrzne mogą nie zadziałać.
W razie uderzenia z przodu lub z tyłu nie napełni
się żadna z poduszek bocznych.
Porady
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy
zachować podane poniżej środki ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa i prawidłowo go
ułożyć.
Nie umieszczać niczego (np. dziecka, zwierzęcia,
przedmiotu) między pasażerami i poduszkami
powietrznymi ani nie mocować na drodze
poduszek powietrznych, ponieważ może to
spowodować obrażenia po ich aktywowaniu.
Nie modyfikować oryginalnego układu pojazdu,
zwłaszcza bezpośrednio w pobliżu poduszek
powietrznych.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie można
wykluczyć wystąpienia ryzyka doznania obrażeń
lub niewielkich poparzeń głowy, klatki piersiowej
lub ramion w przypadku napełnienia poduszki

91
Bezpieczeństwo
5ASO sieci PEUGEOT lub warsztatem
specjalistycznym w celu sprawdzenia układu.
Poduszki mogą nie zadziałać w przypadku silnego
uderzenia.
W przypadku niezbyt mocnego uderzenia, zahaczenia boku pojazdu lub dachowania
poduszki powietrzne mogą nie zadziałać.
W razie uderzenia z przodu lub z tyłu nie napełni
się żadna z poduszek bocznych.
Porady
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy
zachować podane poniżej środki ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa i prawidłowo go
ułożyć.
Nie umieszczać niczego (np. dziecka, zwierzęcia,
przedmiotu) między pasażerami i poduszkami
powietrznymi ani nie mocować na drodze
poduszek powietrznych, ponieważ może to
spowodować obrażenia po ich aktywowaniu.
Nie modyfikować oryginalnego układu pojazdu,
zwłaszcza bezpośrednio w pobliżu poduszek
powietrznych.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie można
wykluczyć wystąpienia ryzyka doznania obrażeń
lub niewielkich poparzeń głowy, klatki piersiowej
lub ramion w przypadku napełnienia poduszki
powietrznej. Poduszka napełnia się prawie
natychmiast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz przez
specjalne otwory.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Czołowe poduszki powietrzne Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce na
jej środku.
Pasażerowi nie wolno trzymać nóg na desce
rozdzielczej.
Nie wolno palić (papieros, fajka), ponieważ
napełnienie poduszki w tym czasie mogłoby
spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie uderzać
gwałtownie kierownicy z poduszką powietrzną.
Niczego nie mocować i nie przyklejać na kole
kierownicy ani na desce rozdzielczej, aby
zapobiec zranieniu osób jadących z przodu w
chwili napełnienia poduszek powietrznych.
Boczne poduszki powietrzne Należy używać wyłącznie homologowanych
pokrowców na siedzenia, które umożliwiają
aktywowanie poduszek powietrznych. Z gamą
pokrowców dostosowanych do samochodu
można się zapoznać w ASO sieci PEUGEOT.
Nie mocować ani nie kłaść niczego na oparciach
(np. ubrań), ponieważ grozi to spowodowaniem
obrażeń klatki piersiowej lub ramion w przypadku
zadziałania poduszek powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu są
zamontowane czujniki uderzenia w bok.
Uszkodzone drzwi lub nieprawidłowo wykonana
praca (modyfikacja bądź naprawa) w obrębie
przednich drzwi albo ich wewnętrznej okładziny
może zakłócić działanie tych czujników, co
wiąże się z ryzykiem nieprawidłowego działania
bocznych poduszek powietrznych!
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Kurtynowa poduszki powietrzne Nie mocować ani nie instalować niczego
na dachu, ponieważ grozi to spowodowaniem
obrażeń głowy w przypadku zadziałania kurtyn
powietrznych.
Nie demontować znajdujących się na dachu
uchwytów, ponieważ pomagają one w
mocowaniu kurtynowych poduszek powietrznych.

92
Bezpieczeństwo
Aktywna pokrywa komory silnika


Aktywna pokrywa komory silnika została
zaprojektowana tak, aby zwiększyć bezpieczeństwo
pieszych w razie uderzenia w przednią część
pojazdu.
Układ pirotechniczny jest aktywowany na zawiasach
pokrywy komory silnika w celu jej podniesienia, gdy
czujniki z przodu samochodu wykryją kolizję.
Zadziałaniu aktywnej pokrywy komory
silnika towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego w
układzie. Zapala się też kontrolka poduszek
powietrznych.
Gdy funkcja zadziała, nie należy próbować
otwierać ani zamykać pokrywy komory silnika.
Należy skontaktować się z firmą holowniczą
lub udać się pojazdem do najbliższej ASO sieci
PEUGEOT albo warsztatu specjalistycznego, nie
przekraczając prędkości 30 km/h.
Konieczne jest wyregulowanie wysokości
siedzenia kierowcy, ponieważ istnieje ryzyko
ograniczenia widoczności!
Ten układ aktywuje się tylko raz. W razie kolejnego zderzenia (w trakcie tego samego
lub innego wypadku) układ aktywnej pokrywy
komory silnika nie zadziała.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić układ
aktywnej pokrywy komory silnika.
Nie wolno samodzielnie wykonywać jakichkolwiek
prac przy układach pirotechnicznych pod
pokrywą komory silnika w pobliżu siłowników,
ponieważ istnieje ryzyko eksplozji!
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy.
Skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym w celu sprawdzenia
układu.
Aktywna pokrywa komory silnika może nie zadziałać
w przypadku silnego uderzenia.
Foteliki dziecięce
Zasady przewozu dzieci określone są odrębnymi przepisami danego kraju. Należy
zapoznać się z przepisami obowiązującymi w
danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy stosować się do poniższych
zaleceń:
–

Zgodnie z ustawodawstwem europejskim

wszystkie dzieci poniżej 12 roku życia lub o
wzroście poniżej 150 cm muszą być przewożone
w homologowanych fotelikach dostosowanych
do wagi, na siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania ISOFIX.
–

Statystycznie najbezpieczniejsze miejsca

w samochodzie do przewozu dzieci to tylne
siedzenia.
–

Dzieci o wadze poniżej 9 kg muszą być

przewożone w położeniu „tyłem do kierunku
jazdy” niezależnie od tego, czy fotelik jest
zamocowany z przodu, czy z tyłu pojazdu.
Zaleca się przewożenie dzieci na tylnych siedzeniach samochodu:
–

„

tyłem do kierunku jazdy” – do 3. roku życia;
–

„

przodem do kierunku jazdy” – powyżej 3.
roku życia.
Pas bezpieczeństwa musi być poprawnie poprowadzony i dobrze naprężony.
W przypadku fotelików dziecięcych z podpórką
należy sprawdzić, czy podpórka pewnie i
stabilnie opiera się o podłogę.
Nieprawidłowo zamontowany fotelik w pojeździe nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Sprawdzić, czy pas bezpieczeństwa ani
sprzączka nie znajdują się pod fotelikiem,
ponieważ w takiej sytuacji nie byłby on stabilny.
Należy zapiąć pasy bezpieczeństwa lub pasy
fotelika dziecięcego, ograniczając maksymalnie
luz względem ciała dziecka, nawet w przypadku
krótkich przejazdów.
Montując fotelik dziecięcy za pomocą pasa
bezpieczeństwa, należy opiąć fotelik pasem tak,
aby mocno przytrzymywał go na siedzeniu. Jeżeli
przednie siedzenie pasażera jest regulowane, w
razie konieczności przesunąć je do przodu.
Przed zamontowaniem fotelika dziecięcego
z oparciem na siedzeniu pasażera należy
zdemontować zagłówek.
Upewnić się, że zagłówek jest dobrze
schowany lub przymocowany, aby w sytuacji
nagłego hamowania nie stwarzał zagrożenia.
Zamontować zagłówek na właściwym miejscu po
zdjęciu fotelika dziecięcego.

93
Bezpieczeństwo

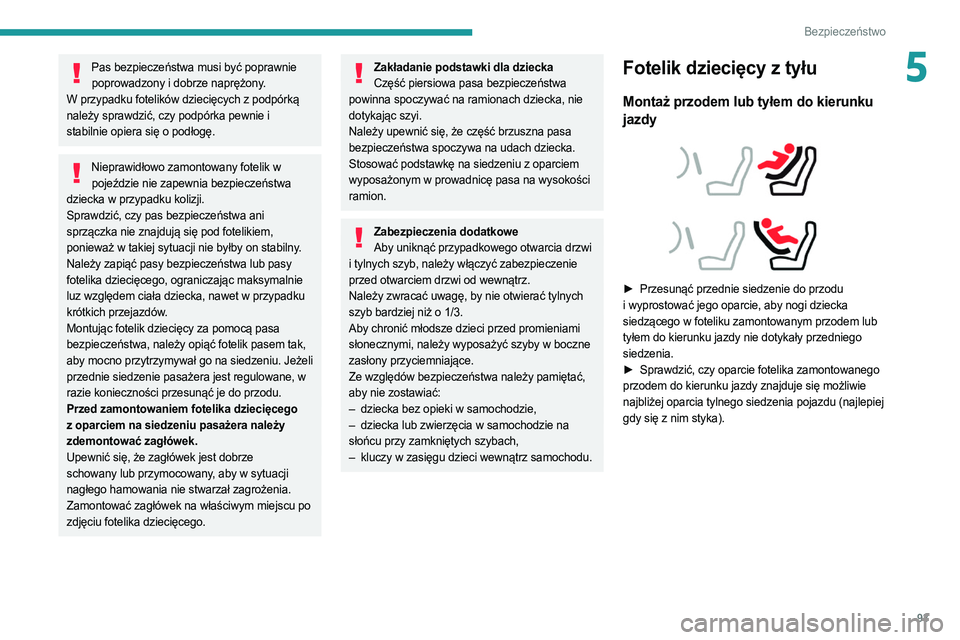

5Pas bezpieczeństwa musi być poprawnie poprowadzony i dobrze naprężony.
W przypadku fotelików dziecięcych z podpórką
należy sprawdzić, czy podpórka pewnie i
stabilnie opiera się o podłogę.
Nieprawidłowo zamontowany fotelik w pojeździe nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Sprawdzić, czy pas bezpieczeństwa ani
sprzączka nie znajdują się pod fotelikiem,
ponieważ w takiej sytuacji nie byłby on stabilny.
Należy zapiąć pasy bezpieczeństwa lub pasy
fotelika dziecięcego, ograniczając maksymalnie
luz względem ciała dziecka, nawet w przypadku
krótkich przejazdów.
Montując fotelik dziecięcy za pomocą pasa
bezpieczeństwa, należy opiąć fotelik pasem tak,
aby mocno przytrzymywał go na siedzeniu. Jeżeli
przednie siedzenie pasażera jest regulowane, w
razie konieczności przesunąć je do przodu.
Przed zamontowaniem fotelika dziecięcego
z oparciem na siedzeniu pasażera należy
zdemontować zagłówek.
Upewnić się, że zagłówek jest dobrze
schowany lub przymocowany, aby w sytuacji
nagłego hamowania nie stwarzał zagrożenia.
Zamontować zagłówek na właściwym miejscu po
zdjęciu fotelika dziecięcego.
Zakładanie podstawki dla dziecka Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka, nie
dotykając szyi.
Należy upewnić się, że część brzuszna pasa
bezpieczeństwa spoczywa na udach dziecka.
Stosować podstawkę na siedzeniu z oparciem
wyposażonym w prowadnicę pasa na wysokości
ramion.
Zabezpieczenia dodatkowe Aby uniknąć przypadkowego otwarcia drzwi
i tylnych szyb, należy włączyć zabezpieczenie
przed otwarciem drzwi od wewnątrz.
Należy zwracać uwagę, by nie otwierać tylnych
szyb bardziej niż o 1/3.
Aby chronić młodsze dzieci przed promieniami
słonecznymi, należy wyposażyć szyby w boczne
zasłony przyciemniające.
Ze względów bezpieczeństwa należy pamiętać,
aby nie zostawiać:
–

dziecka bez opieki w samochodzie,
–


dziecka lub zwierzęcia w samochodzie na

słońcu przy zamkniętych szybach,
–

kluczy w zasięgu dzieci wewnątrz samochodu.
Fotelik dziecięcy z tyłu
Montaż przodem lub tyłem do kierunku
jazdy




► Przesunąć przednie siedzenie do przodu
i wyprostować jego oparcie, aby nogi dziecka
siedzącego w foteliku zamontowanym przodem lub
tyłem do kierunku jazdy nie dotykały przedniego
siedzenia.
►

Sprawdzić, czy oparcie fotelika zamontowanego

przodem do kierunku jazdy znajduje się możliwie
najbliżej oparcia tylnego siedzenia pojazdu (najlepiej
gdy się z nim styka).

94
Bezpieczeństwo

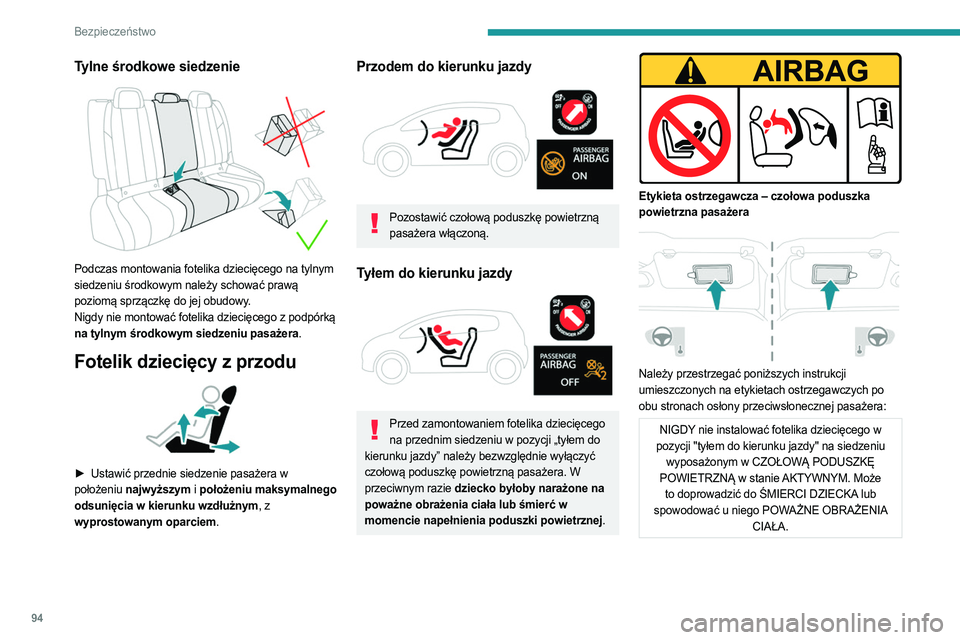

Tylne środkowe siedzenie

Podczas montowania fotelika dziecięcego na tylnym
siedzeniu środkowym należy schować prawą
poziomą sprzączkę do jej obudowy.
Nigdy nie montować fotelika dziecięcego z podpórką
na tylnym środkowym siedzeniu pasażera.
Fotelik dziecięcy z przodu

► Ustawić przednie siedzenie pasażera w
położeniu najwyższym i położeniu maksymalnego
odsunięcia w kierunku wzdłużnym, z
wyprostowanym oparciem.
Przodem do kierunku jazdy

Pozostawić czołową poduszkę powietrzną pasażera włączoną.
Tyłem do kierunku jazdy

Przed zamontowaniem fotelika dziecięcego na przednim siedzeniu w pozycji „tyłem do
kierunku jazdy” należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera. W
przeciwnym razie dziecko byłoby narażone na
poważne obrażenia ciała lub śmierć w
momencie napełnienia poduszki powietrznej.


Etykieta ostrzegawcza – czołowa poduszka
powietrzna pasażera


Należy przestrzegać poniższych instrukcji
umieszczonych na etykietach ostrzegawczych po
obu stronach osłony przeciwsłonecznej pasażera:
NIGDY nie instalować fotelika dziecięcego w
pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM. Może to doprowadzić do ŚMIERCI DZIECKA lub
spowodować u niego POWAŻNE OBRAŻENIA CIAŁA.
Wyłączanie czołowej poduszki
powietrznej pasażera


Poduszka powietrzna pasażera wyłączona
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego na
przednim siedzeniu pasażera w pozycji tyłem do
kierunku jazdy, NALEŻY BEZWZGLĘDNIE
wyłączyć czołową poduszkę powietrzną
pasażera. W przeciwnym razie dziecko byłoby
narażone na poważne obrażenia ciała lub śmierć
w momencie napełnienia poduszki powietrznej.
Pojazdy bez wyłącznika Kategorycznie zabrania się montażu fotelika
dziecięcego na przednim siedzeniu pasażera
tyłem do kierunku jazdy, ponieważ grozi to
śmiercią lub poważnymi obrażeniami ciała
dziecka w razie zadziałania poduszki powietrznej!
Wyłączanie/włączanie czołowej poduszki
powietrznej pasażera
Jeśli pojazd ma wyłącznik, jest on umieszczony z
boku deski rozdzielczej.

95
Bezpieczeństwo

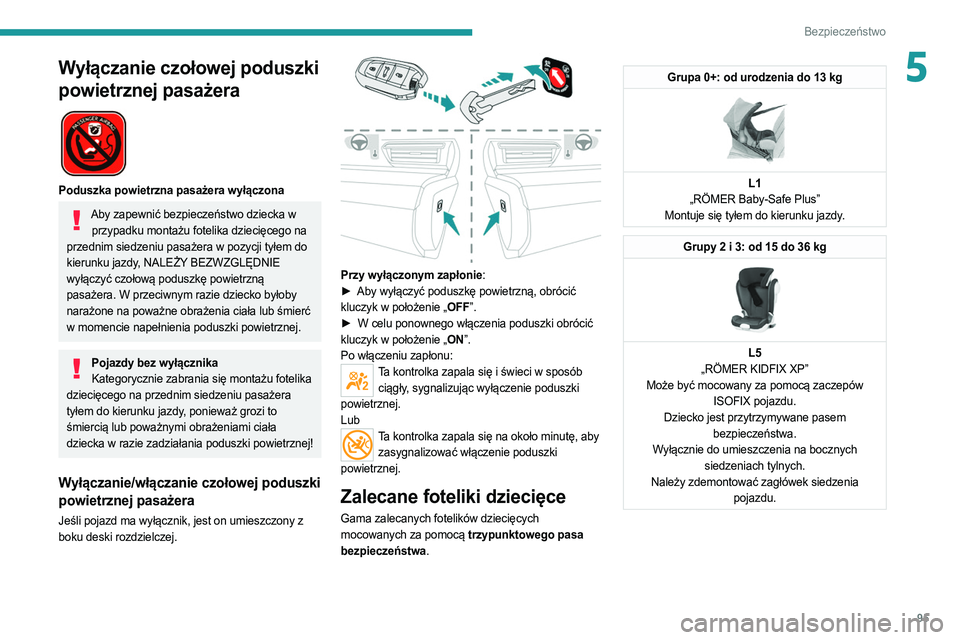

5Wyłączanie czołowej poduszki
powietrznej pasażera


Poduszka powietrzna pasażera wyłączona
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego na
przednim siedzeniu pasażera w pozycji tyłem do
kierunku jazdy, NALEŻY BEZWZGLĘDNIE
wyłączyć czołową poduszkę powietrzną
pasażera. W przeciwnym razie dziecko byłoby
narażone na poważne obrażenia ciała lub śmierć
w momencie napełnienia poduszki powietrznej.
Pojazdy bez wyłącznika Kategorycznie zabrania się montażu fotelika
dziecięcego na przednim siedzeniu pasażera
tyłem do kierunku jazdy, ponieważ grozi to
śmiercią lub poważnymi obrażeniami ciała
dziecka w razie zadziałania poduszki powietrznej!
Wyłączanie/włączanie czołowej poduszki
powietrznej pasażera
Jeśli pojazd ma wyłącznik, jest on umieszczony z
boku deski rozdzielczej.


Przy wyłączonym zapłonie:
► Aby wyłączyć poduszkę powietrzną, obrócić
kluczyk w położenie „OFF”.
►

W celu ponownego włączenia poduszki obrócić

kluczyk w położenie „ON”.
Po włączeniu zapłonu:
Ta kontrolka zapala się i świeci w sposób ciągły, sygnalizując wyłączenie poduszki
powietrznej.
Lub
Ta kontrolka zapala się na około minutę, aby zasygnalizować włączenie poduszki
powietrznej.
Zalecane foteliki dziecięce
Gama zalecanych fotelików dziecięcych
mocowanych za pomocą trzypunktowego pasa
bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1
„RÖMER Baby-Safe Plus”
Montuje się tyłem do kierunku jazdy.
Grupy 2 i 3: od 15 do 36 kg

L5
„RÖMER KIDFIX XP”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Wyłącznie do umieszczenia na bocznych siedzeniach tylnych.
Należy zdemontować zagłówek siedzenia pojazdu.

96
Bezpieczeństwo

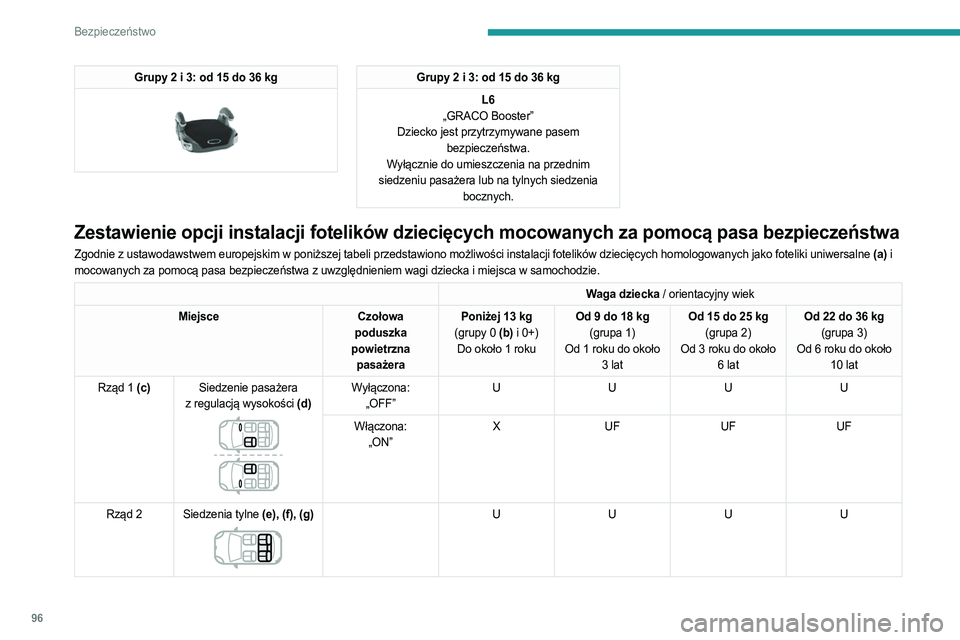

Grupy 2 i 3: od 15 do 36 kg

Grupy 2 i 3: od 15 do 36 kgL6
„GRACO Booster”
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Wyłącznie do umieszczenia na przednim
siedzeniu pasażera lub na tylnych siedzenia bocznych.
Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości instalacji fotelików dziecięcych homologowanych jako foteliki uniwersalne (a) i
mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.
Waga dziecka / orientacyjny wiek
Miejsce Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 roku do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 roku do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją wysokości

(d)


Wyłączona: „OFF” U
UUU
Włączona: „ON” X
UF UFUF
Rząd 2 Siedzenia tylne (e), (f), (g)


U UUU

97
Bezpieczeństwo

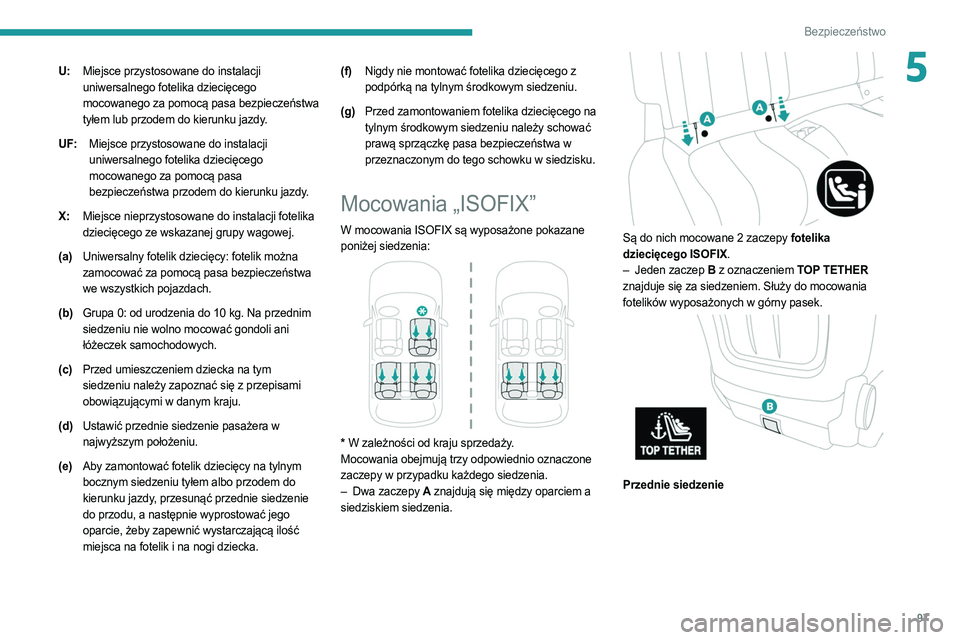

5U:Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa bezpieczeństwa
tyłem lub przodem do kierunku jazdy.
UF: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa przodem do kierunku jazdy.
X: Miejsce nieprzystosowane do instalacji fotelika
dziecięcego ze wskazanej grupy wagowej.
(a) Uniwersalny fotelik dziecięcy: fotelik można
zamocować za pomocą pasa bezpieczeństwa
we wszystkich pojazdach.
(b) Grupa 0: od urodzenia do 10
kg. Na przednim
siedzeniu nie wolno mocować gondoli ani
łóżeczek samochodowych.
(c) Przed umieszczeniem dziecka na tym
siedzeniu należy zapoznać się z przepisami
obowiązującymi w danym kraju.
(d) Ustawić przednie siedzenie pasażera w
najwyższym położeniu.
(e) Aby zamontować fotelik dziecięcy na tylnym
bocznym siedzeniu tyłem albo przodem do
kierunku jazdy, przesunąć przednie siedzenie
do przodu, a następnie wyprostować jego
oparcie, żeby zapewnić wystarczającą ilość
miejsca na fotelik i na nogi dziecka. (f)
Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu.
(g) Przed zamontowaniem fotelika dziecięcego na
tylnym środkowym siedzeniu należy schować
prawą sprzączkę pasa bezpieczeństwa w
przeznaczonym do tego schowku w siedzisku.
Mocowania „ISOFIX”
W mocowania ISOFIX są wyposażone pokazane
poniżej siedzenia:


* W zależności od kraju sprzedaży.
Mocowania obejmują trzy odpowiednio oznaczone
zaczepy w przypadku każdego siedzenia.
–

Dwa zaczepy
A znajdują się między oparciem a
siedziskiem siedzenia.


Są do nich mocowane 2 zaczepy fotelika
dziecięcego ISOFIX .
–

Jeden zaczep
B z oznaczeniem TOP TETHER
znajduje się za siedzeniem. Służy do mocowania
fotelików wyposażonych w górny pasek.


Przednie siedzenie

98
Bezpieczeństwo

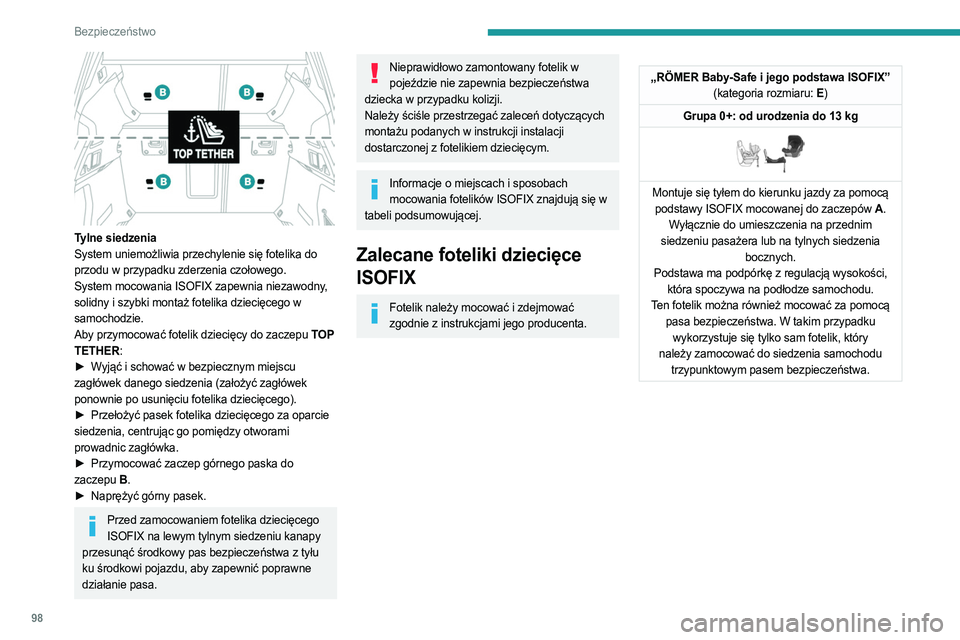

Tylne siedzenia
System uniemożliwia przechylenie się fotelika do
przodu w przypadku zderzenia czołowego.
System mocowania ISOFIX zapewnia niezawodny,
solidny i szybki montaż fotelika dziecięcego w
samochodzie.
Aby przymocować fotelik dziecięcy do zaczepu TOP
TETHER:
►
W
yjąć i schować w bezpiecznym miejscu
zagłówek danego siedzenia (założyć zagłówek
ponownie po usunięciu fotelika dziecięcego).
►

Przełożyć pasek fotelika dziecięcego za oparcie

siedzenia, centrując go pomiędzy otworami
prowadnic zagłówka.
►

Przymocować zaczep górnego paska do

zaczepu B .
►

Naprężyć górny pasek.
Przed zamocowaniem fotelika dziecięcego ISOFIX na lewym tylnym siedzeniu kanapy
przesunąć środkowy pas bezpieczeństwa z tyłu
ku środkowi pojazdu, aby zapewnić poprawne
działanie pasa.
Nieprawidłowo zamontowany fotelik w pojeździe nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Należy ściśle przestrzegać zaleceń dotyczących
montażu podanych w instrukcji instalacji
dostarczonej z fotelikiem dziecięcym.
Informacje o miejscach i sposobach mocowania fotelików ISOFIX znajdują się w
tabeli podsumowującej.
Zalecane foteliki dziecięce
ISOFIX
Fotelik należy mocować i zdejmować zgodnie z instrukcjami jego producenta.
„RÖMER Baby-Safe i jego podstawa ISOFIX” (kategoria rozmiaru: E )
Grupa 0+: od urodzenia do 13 kg


Montuje się tyłem do kierunku jazdy za pomocą podstawy ISOFIX mocowanej do zaczepów A .
Wyłącznie do umieszczenia na przednim
siedzeniu pasażera lub na tylnych siedzenia bocznych.
Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować za pomocą pasa bezpieczeństwa. W takim przypadku wykorzystuje się tylko sam fotelik, który
należy zamocować do siedzenia samochodu trzypunktowym pasem bezpieczeństwa.
