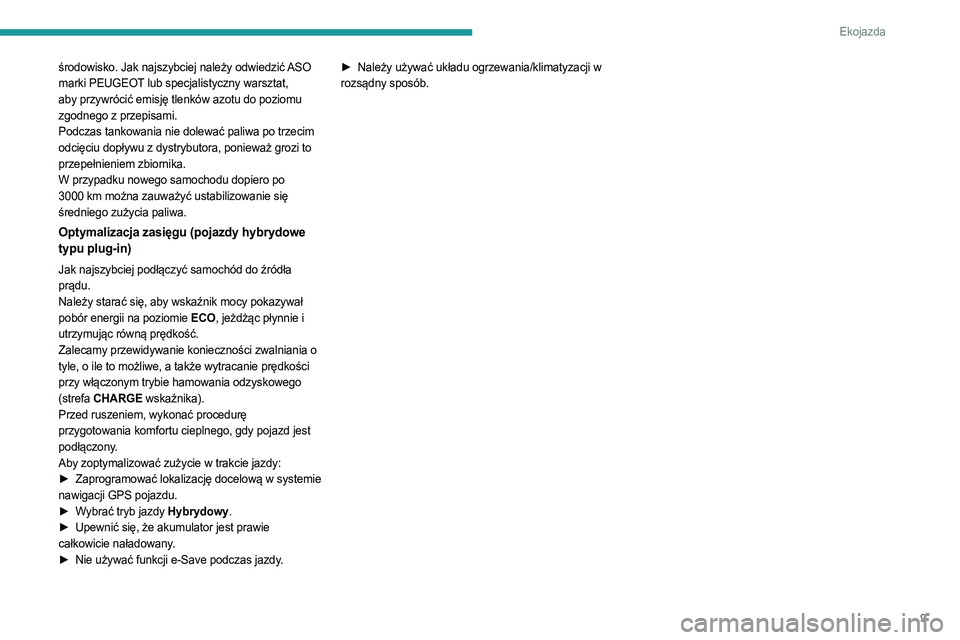

9
Ekojazda
środowisko. Jak najszybciej należy odwiedzić ASO
marki PEUGEOT lub specjalistyczny warsztat,
aby przywrócić emisję tlenków azotu do poziomu
zgodnego z przepisami.
Podczas tankowania nie dolewać paliwa po trzecim
odcięciu dopływu z dystrybutora, ponieważ grozi to
przepełnieniem zbiornika.
W przypadku nowego samochodu dopiero po
3000 km można zauważyć ustabilizowanie się
średniego zużycia paliwa.
Optymalizacja zasięgu (pojazdy hybrydowe
typu plug-in)
Jak najszybciej podłączyć samochód do źródła
prądu.
Należy starać się, aby wskaźnik mocy pokazywał
pobór energii na poziomie ECO, jeżdżąc płynnie i
utrzymując równą prędkość.
Zalecamy przewidywanie konieczności zwalniania o
tyle, o ile to możliwe, a także wytracanie prędkości
przy włączonym trybie hamowania odzyskowego
(strefa CHARGE wskaźnika).
Przed ruszeniem, wykonać procedurę
przygotowania komfortu cieplnego, gdy pojazd jest
podłączony.
Aby zoptymalizować zużycie w trakcie jazdy:
►
Zaprogramować lokalizację docelową w systemie
nawigacji GPS pojazdu.
►
W
ybrać tryb jazdy Hybrydowy.
►
Upewnić się, że akumulator jest prawie
całkowicie naładowany.
►
Nie używać funkcji e-Save podczas jazdy
.►
Należy używać układu ogrzewania/klimatyzacji w
rozsądny sposób.
Page 12 of 292

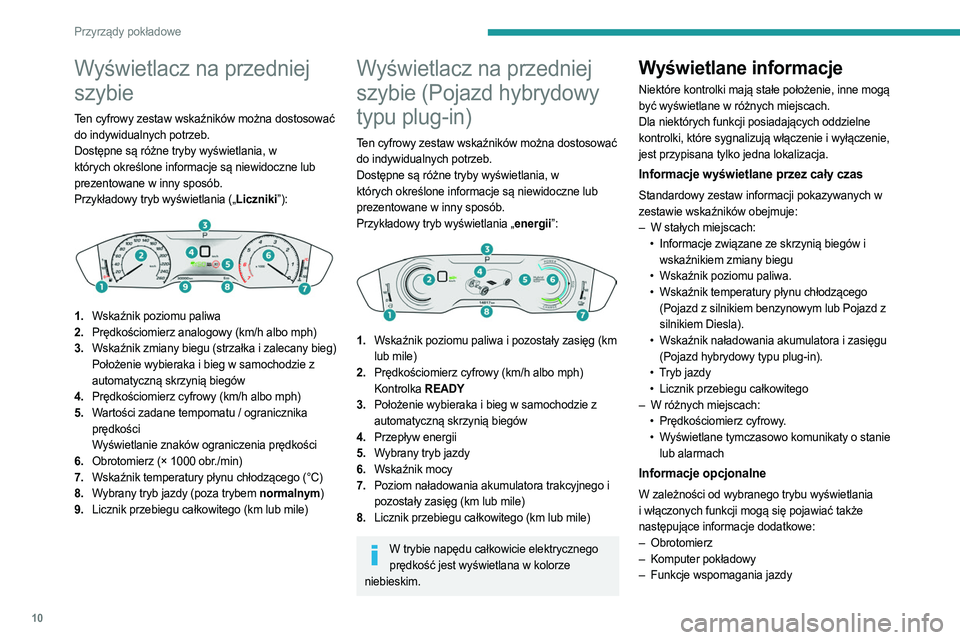

10
Przyrządy pokładowe
Wyświetlacz na przedniej
szybie
Ten cyfrowy zestaw wskaźników można dostosować
do indywidualnych potrzeb.
Dostępne są różne tryby wyświetlania, w
których określone informacje są niewidoczne lub
prezentowane w inny sposób.
Przykładowy tryb wyświetlania („Liczniki”):
1.Wskaźnik poziomu paliwa
2. Prędkościomierz analogowy (km/h albo mph)
3. Wskaźnik zmiany biegu (strzałka i zalecany bieg)
Położenie wybieraka i bieg w samochodzie z
automatyczną skrzynią biegów
4. Prędkościomierz cyfrowy (km/h albo mph)
5. Wartości zadane tempomatu / ogranicznika
prędkości
Wyświetlanie znaków ograniczenia prędkości
6. Obrotomierz (× 1000 obr./min)
7. Wskaźnik temperatury płynu chłodzącego (°C)
8. Wybrany tryb jazdy (poza trybem normalnym)
9. Licznik przebiegu całkowitego (km lub mile)
Wyświetlacz na przedniej
szybie (Pojazd hybrydowy
typu plug-in)
Ten cyfrowy zestaw wskaźników można dostosować
do indywidualnych potrzeb.
Dostępne są różne tryby wyświetlania, w
których określone informacje są niewidoczne lub
prezentowane w inny sposób.
Przykładowy tryb wyświetlania „energii”:
1.Wskaźnik poziomu paliwa i pozostały zasięg (km
lub mile)
2. Prędkościomierz cyfrowy (km/h albo mph)
Kontrolka READY
3. Położenie wybieraka i bieg w samochodzie z
automatyczną skrzynią biegów
4. Przepływ energii
5. Wybrany tryb jazdy
6. Wskaźnik mocy
7. Poziom naładowania akumulatora trakcyjnego i
pozostały zasięg (km lub mile)
8. Licznik przebiegu całkowitego (km lub mile)
W trybie napędu całkowicie elektrycznego
prędkość jest wyświetlana w kolorze
niebieskim.
Wyświetlane informacje
Niektóre kontrolki mają stałe położenie, inne mogą
być wyświetlane w różnych miejscach.
Dla niektórych funkcji posiadających oddzielne
kontrolki, które sygnalizują włączenie i wyłączenie,
jest przypisana tylko jedna lokalizacja.
Informacje wyświetlane przez cały czas
Standardowy zestaw informacji pokazywanych w
zestawie wskaźników obejmuje:
–
W stałych miejscach:
•
Informacje związane ze skrzynią biegów i
wskaźnikiem zmiany biegu
•
Wskaźnik poziomu paliwa.
•
Wskaźnik temperatury płynu chłodzącego
(Pojazd z silnikiem benzynowym lub Pojazd z
silnikiem Diesla).
•
Wskaźnik naładowania akumulatora i zasięgu
(Pojazd hybrydowy typu plug-in).
•
T
ryb jazdy
•
Licznik przebiegu całkowitego
–
W różnych miejscach:
•
Prędkościomierz cyfrowy
.
•
W
yświetlane tymczasowo komunikaty o stanie
lub alarmach
Informacje opcjonalne
W zależności od wybranego trybu wyświetlania
i włączonych funkcji mogą się pojawiać także
następujące informacje dodatkowe:
–
Obrotomierz
–
Komputer pokładowy
–
Funkcje wspomagania jazdy
– Ogranicznik prędkości lub tempomat
– Włączone multimedia
– Instrukcje nawigacji
– Informacje dotyczące silnika
(przyspieszeniomierze, mierniki mocy, doładowanie,
moment) w trybie Sport.
– Funkcja Night Vision
– Przepływ energii (Pojazd hybrydowy typu plug-in).
Personalizacja zestawu
wskaźników
W niektórych wersjach istnieje możliwość
dostosowania wyglądu zestawu wskaźników
(kolorystyki i/lub trybu wyświetlania) do
indywidualnych upodobań.
Język i jednostki
Te pozycje zależą od ustawień ekranu
dotykowego.
Podczas podróży zagranicznych prędkość musi
być wyświetlana w oficjalnych jednostkach miary
danego kraju (km/h i km lub mph i milach).
Ze względów bezpieczeństwa ustawienia te należy wprowadzać na postoju.
Wybór kolorystyki wyświetlacza
W zależności od wersji kolor informacji
pokazywanych w zestawie wskaźników zależy od
wybranego tu motywu kolorystycznego.
Page 13 of 292
11
Przyrządy pokładowe

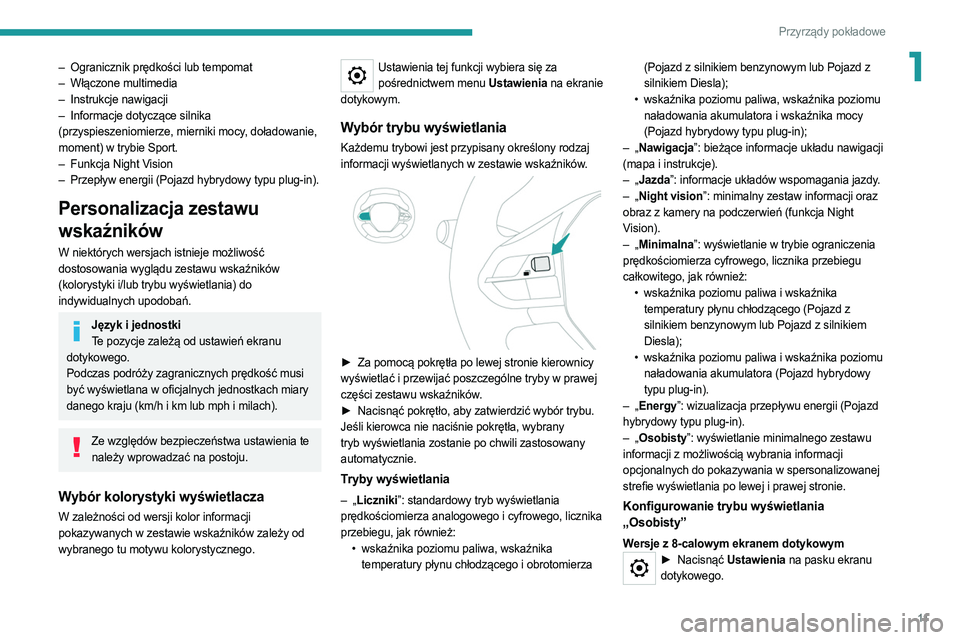

1– Ogranicznik prędkości lub tempomat
– Włączone multimedia
–
Instrukcje nawigacji
–
Informacje dotyczące silnika
(przyspieszeniomierze, mierniki mocy, doładowanie,
moment) w trybie Sport.
–
Funkcja Night V
ision
–
Przepływ energii (Pojazd hybrydowy typu plug-in).
Personalizacja zestawu
wskaźników
W niektórych wersjach istnieje możliwość
dostosowania wyglądu zestawu wskaźników
(kolorystyki i/lub trybu wyświetlania) do
indywidualnych upodobań.
Język i jednostkiTe pozycje zależą od ustawień ekranu
dotykowego.
Podczas podróży zagranicznych prędkość musi
być wyświetlana w oficjalnych jednostkach miary
danego kraju (km/h i km lub mph i milach).
Ze względów bezpieczeństwa ustawienia te należy wprowadzać na postoju.
Wybór kolorystyki wyświetlacza
W zależności od wersji kolor informacji
pokazywanych w zestawie wskaźników zależy od
wybranego tu motywu kolorystycznego.
Ustawienia tej funkcji wybiera się za pośrednictwem menu Ustawienia na ekranie
dotykowym.
Wybór trybu wyświetlania
Każdemu trybowi jest przypisany określony rodzaj
informacji wyświetlanych w zestawie wskaźników.
► Za pomocą pokrętła po lewej stronie kierownicy
wyświetlać i przewijać poszczególne tryby w prawej
części zestawu wskaźników.
►
Nacisnąć pokrętło, aby zatwierdzić wybór trybu.
Jeśli kierowca nie naciśnie pokrętła, wybrany
tryb wyświetlania zostanie po chwili zastosowany
automatycznie.
Tryby wyświetlania
– „ Liczniki”: standardowy tryb wyświetlania
prędkościomierza analogowego i cyfrowego, licznika
przebiegu, jak również: •
wskaźnika poziomu paliwa, wskaźnika
temperatury płynu chłodzącego i obrotomierza (Pojazd z silnikiem benzynowym lub Pojazd z
silnikiem Diesla);
•
wskaźnika poziomu paliwa, wskaźnika poziomu
naładowania akumulatora i wskaźnika mocy
(Pojazd hybrydowy typu plug-in);
–
„
Nawigacja”: bieżące informacje układu nawigacji
(mapa i instrukcje).
–
„
Jazda”: informacje układów wspomagania jazdy.
–
„
Night vision”: minimalny zestaw informacji oraz
obraz z kamery na podczerwień (funkcja Night
Vision).
–
„
Minimalna”: wyświetlanie w trybie ograniczenia
prędkościomierza cyfrowego, licznika przebiegu
całkowitego, jak również: •
wskaźnika poziomu paliwa i wskaźnika
temperatury płynu chłodzącego (Pojazd z
silnikiem benzynowym lub Pojazd z silnikiem
Diesla);
•
wskaźnika poziomu paliwa i wskaźnika poziomu
naładowania akumulatora (Pojazd hybrydowy
typu plug-in).
–
„
Energy”: wizualizacja przepływu energii (Pojazd
hybrydowy typu plug-in).
–
„
Osobisty”: wyświetlanie minimalnego zestawu
informacji z możliwością wybrania informacji
opcjonalnych do pokazywania w spersonalizowanej
strefie wyświetlania po lewej i prawej stronie.Konfigurowanie trybu wyświetlania
„Osobisty”
Wersje z 8-calowym ekranem dotykowym► Nacisnąć Ustawienia na pasku ekranu
dotykowego.
Page 14 of 292

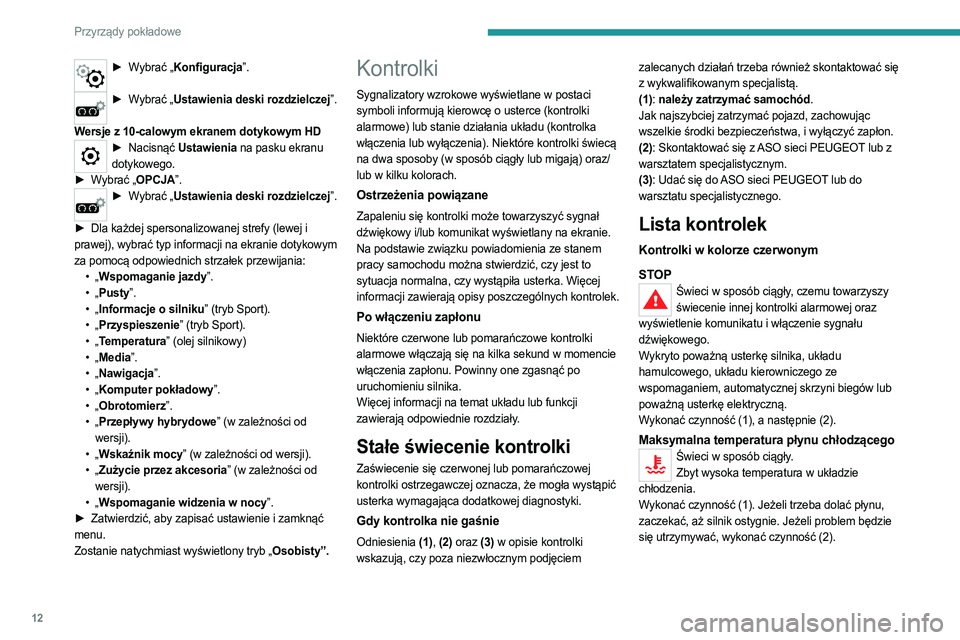

12
Przyrządy pokładowe
► Wybrać „Konfiguracja”.
► Wybrać „Ustawienia deski rozdzielczej”.
Wersje z 10-calowym ekranem dotykowym HD
► Nacisnąć Ustawienia na pasku ekranu
dotykowego.
►
W
ybrać „OPCJA”.
► Wybrać „Ustawienia deski rozdzielczej”.
►
Dla każdej spersonalizowanej strefy (lewej i
prawej), wybrać typ informacji na ekranie dotykowym
za pomocą odpowiednich strzałek przewijania: •
„
Wspomaganie jazdy”.
•
„
Pusty”.
•
„
Informacje o silniku” (tryb Sport).
•
„
Przyspieszenie” (tryb Sport).
•
„
Temperatura” (olej silnikowy)
•
„
Media”.
•
„
Nawigacja”.
•
„
Komputer pokładowy”.
•
„
Obrotomierz”.
•
„
Przepływy hybrydowe” (w zależności od
wersji).
•
„
Wskaźnik mocy” (w zależności od wersji).
•
„
Zużycie przez akcesoria” (w zależności od
wersji).
•
„
Wspomaganie widzenia w nocy”.
►
Zatwierdzić, aby zapisać ustawienie i zamknąć
menu.
Zostanie natychmiast wyświetlony tryb „Osobisty”.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki świecą
na dwa sposoby (w sposób ciągły lub migają) oraz/
lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest to
sytuacja normalna, czy wystąpiła usterka. Więcej
informacji zawierają opisy poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w momencie
włączenia zapłonu. Powinny one zgasnąć po
uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Stałe świecenie kontrolki
Zaświecenie się czerwonej lub pomarańczowej
kontrolki ostrzegawczej oznacza, że mogła wystąpić
usterka wymagająca dodatkowej diagnostyki.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie kontrolki
wskazują, czy poza niezwłocznym podjęciem zalecanych działań trzeba również skontaktować się
z wykwalifikowanym specjalistą.
(1): należy zatrzymać samochód.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
(3): Udać się do ASO sieci PEUGEOT lub do
warsztatu specjalistycznego.
Lista kontrolek
Kontrolki w kolorze czerwonym
STOP
Świeci w sposób ciągły, czemu towarzyszy
świecenie innej kontrolki alarmowej oraz
wyświetlenie komunikatu i włączenie sygnału
dźwiękowego.
Wykryto poważną usterkę silnika, układu
hamulcowego, układu kierowniczego ze
wspomaganiem, automatycznej skrzyni biegów lub
poważną usterkę elektryczną.
Wykonać czynność (1), a następnie (2).
Maksymalna temperatura płynu chłodzącegoŚwieci w sposób ciągły. Zbyt wysoka temperatura w układzie
chłodzenia.
Wykonać czynność (1). Jeżeli trzeba dolać płynu,
zaczekać, aż silnik ostygnie. Jeżeli problem będzie
się utrzymywać, wykonać czynność (2).
Page 15 of 292
13
Przyrządy pokładowe

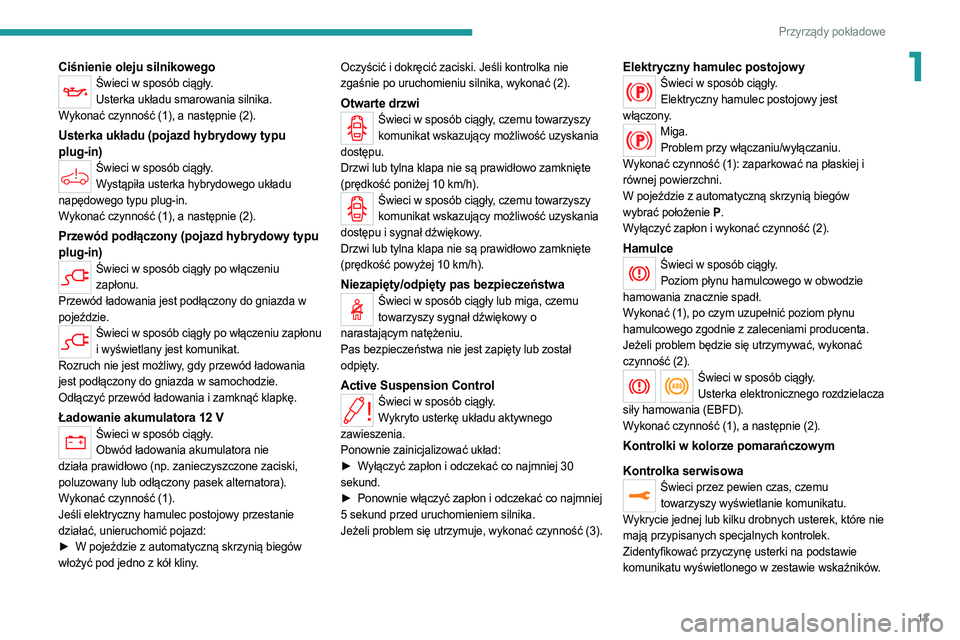

1Ciśnienie oleju silnikowegoŚwieci w sposób ciągły.Usterka układu smarowania silnika.
Wykonać czynność (1), a następnie (2).
Usterka układu (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły. Wystąpiła usterka hybrydowego układu
napędowego typu plug-in.
Wykonać czynność (1), a następnie (2).
Przewód podłączony (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły po włączeniu zapłonu.
Przewód ładowania jest podłączony do gniazda w
pojeździe.
Świeci w sposób ciągły po włączeniu zapłonu i wyświetlany jest komunikat.
Rozruch nie jest możliwy, gdy przewód ładowania
jest podłączony do gniazda w samochodzie.
Odłączyć przewód ładowania i zamknąć klapkę.
Ładowanie akumulatora 12 V
Świeci w sposób ciągły. Obwód ładowania akumulatora nie
działa prawidłowo (np. zanieczyszczone zaciski,
poluzowany lub odłączony pasek alternatora).
Wykonać czynność (1).
Jeśli elektryczny hamulec postojowy przestanie
działać, unieruchomić pojazd:
►
W pojeździe z automatyczną skrzynią biegów
włożyć pod jedno z kół kliny. Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).
Otwarte drzwiŚwieci w sposób ciągły, czemu towarzyszy
komunikat wskazujący możliwość uzyskania
dostępu.
Drzwi lub tylna klapa nie są prawidłowo zamknięte
(prędkość poniżej 10 km/h).
Świeci w sposób ciągły, czemu towarzyszy komunikat wskazujący możliwość uzyskania
dostępu i sygnał dźwiękowy.
Drzwi lub tylna klapa nie są prawidłowo zamknięte
(prędkość powyżej 10 km/h).
Niezapięty/odpięty pas bezpieczeństwaŚwieci w sposób ciągły lub miga, czemu towarzyszy sygnał dźwiękowy o
narastającym natężeniu.
Pas bezpieczeństwa nie jest zapięty lub został
odpięty.
Active Suspension ControlŚwieci w sposób ciągły. Wykryto usterkę układu aktywnego
zawieszenia.
Ponownie zainicjalizować układ:
►
W
yłączyć zapłon i odczekać co najmniej 30
sekund.
►
Ponownie włączyć zapłon i odczekać co najmniej
5 sekund przed uruchomieniem silnika.
Jeżeli problem się utrzymuje, wykonać czynność (3).
Elektryczny hamulec postojowyŚwieci w sposób ciągły. Elektryczny hamulec postojowy jest
włączony.
Miga. Problem przy włączaniu/wyłączaniu.
Wykonać czynność (1): zaparkować na płaskiej i
równej powierzchni.
W pojeździe z automatyczną skrzynią biegów
wybrać położenie P .
Wyłączyć zapłon i wykonać czynność (2).
HamulceŚwieci w sposób ciągły. Poziom płynu hamulcowego w obwodzie
hamowania znacznie spadł.
Wykonać (1), po czym uzupełnić poziom płynu
hamulcowego zgodnie z zaleceniami producenta.
Jeżeli problem będzie się utrzymywać, wykonać
czynność (2).
Świeci w sposób ciągły. Usterka elektronicznego rozdzielacza
siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Kontrolki w kolorze pomarańczowym
Kontrolka serwisowa
Świeci przez pewien czas, czemu towarzyszy wyświetlanie komunikatu.
Wykrycie jednej lub kilku drobnych usterek, które nie
mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników.
Page 16 of 292
14
Przyrządy pokładowe

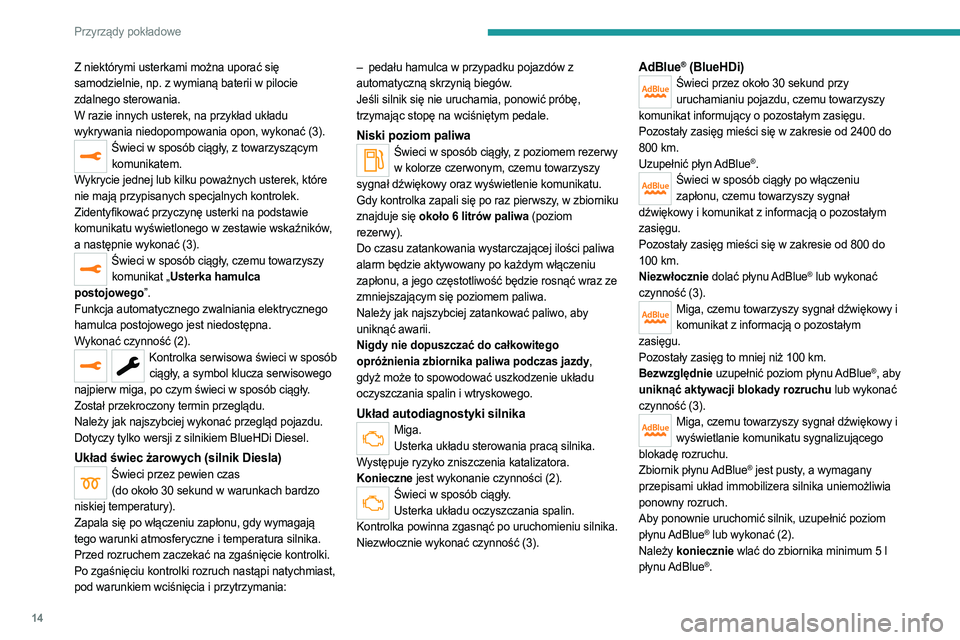

Z niektórymi usterkami można uporać się
samodzielnie, np. z wymianą baterii w pilocie
zdalnego sterowania.
W razie innych usterek, na przykład układu
wykrywania niedopompowania opon, wykonać (3).
Świeci w sposób ciągły, z towarzyszącym komunikatem.
Wykrycie jednej lub kilku poważnych usterek, które
nie mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników,
a następnie wykonać (3).
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka hamulca
postojowego”.
Funkcja automatycznego zwalniania elektrycznego
hamulca postojowego jest niedostępna.
Wykonać czynność (2).
Kontrolka serwisowa świeci w sposób ciągły, a symbol klucza serwisowego
najpierw miga, po czym świeci w sposób ciągły.
Został przekroczony termin przeglądu.
Należy jak najszybciej wykonać przegląd pojazdu.
Dotyczy tylko wersji z silnikiem BlueHDi Diesel.
Układ świec żarowych (silnik Diesla)Świeci przez pewien czas (do około 30 sekund w warunkach bardzo
niskiej temperatury).
Zapala się po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i temperatura silnika.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu kontrolki rozruch nastąpi natychmiast,
pod warunkiem wciśnięcia i przytrzymania: –
pedału hamulca w przypadku pojazdów z
automatyczną skrzynią biegów.
Jeśli silnik się nie uruchamia, ponowić próbę,
trzymając stopę na wciśniętym pedale.
Niski poziom paliwaŚwieci w sposób ciągły, z poziomem rezerwy w kolorze czerwonym, czemu towarzyszy
sygnał dźwiękowy oraz wyświetlenie komunikatu.
Gdy kontrolka zapali się po raz pierwszy, w zbiorniku
znajduje się
około 6 litrów paliwa (poziom
rezerwy).
Do czasu zatankowania wystarczającej ilości paliwa
alarm będzie aktywowany po każdym włączeniu
zapłonu, a jego częstotliwość będzie rosnąć wraz ze
zmniejszającym się poziomem paliwa.
Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Układ autodiagnostyki silnika
Miga. Usterka układu sterowania pracą silnika.
Występuje ryzyko zniszczenia katalizatora.
Konieczne jest wykonanie czynności (2).
Świeci w sposób ciągły. Usterka układu oczyszczania spalin.
Kontrolka powinna zgasnąć po uruchomieniu silnika.
Niezwłocznie wykonać czynność (3).
AdBlue® (BlueHDi)Świeci przez około 30 sekund przy uruchamianiu pojazdu, czemu towarzyszy
komunikat informujący o pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 2400 do
800
km.
Uzupełnić płyn AdBlue
®.Świeci w sposób ciągły po włączeniu zapłonu, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o pozostałym
zasięgu.
Pozostały zasięg mieści się w zakresie od 800 do
100
km.
Niezwłocznie dolać płynu AdBlue
® lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał dźwiękowy i komunikat z informacją o pozostałym
zasięgu.
Pozostały zasięg to mniej niż 100
km.
Bezwzględnie uzupełnić poziom płynu AdBlue
®, aby
uniknąć aktywacji blokady rozruchu lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał dźwiękowy i wyświetlanie komunikatu sygnalizującego
blokadę rozruchu.
Zbiornik płynu AdBlue
® jest pusty, a wymagany
przepisami układ immobilizera silnika uniemożliwia
ponowny rozruch.
Aby ponownie uruchomić silnik, uzupełnić poziom
płynu AdBlue
® lub wykonać (2).
Należy koniecznie wlać do zbiornika minimum 5 l
płynu AdBlue
®.
Page 17 of 292
15
Przyrządy pokładowe

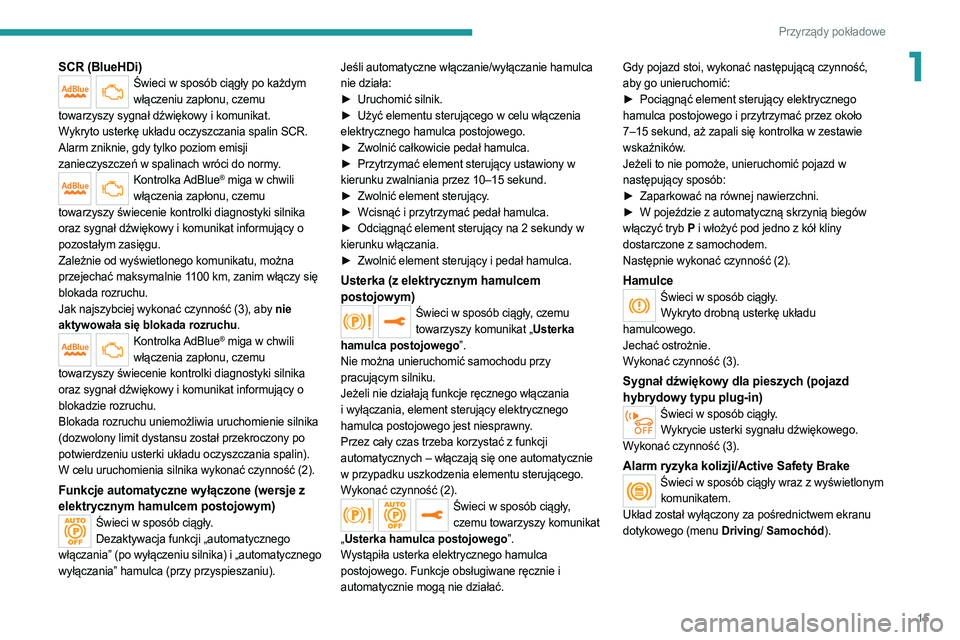

1SCR (BlueHDi)Świeci w sposób ciągły po każdym włączeniu zapłonu, czemu
towarzyszy sygnał dźwiękowy i komunikat.
Wykryto usterkę układu oczyszczania spalin SCR.
Alarm zniknie, gdy tylko poziom emisji
zanieczyszczeń w spalinach wróci do normy.
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki silnika
oraz sygnał dźwiękowy i komunikat informujący o
pozostałym zasięgu.
Zależnie od wyświetlonego komunikatu, można
przejechać maksymalnie 1100
km, zanim włączy się
blokada rozruchu.
Jak najszybciej wykonać czynność (3), aby nie
aktywowała się blokada rozruchu.
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki silnika
oraz sygnał dźwiękowy i komunikat informujący o
blokadzie rozruchu.
Blokada rozruchu uniemożliwia uruchomienie silnika
(dozwolony limit dystansu został przekroczony po
potwierdzeniu usterki układu oczyszczania spalin).
W celu uruchomienia silnika wykonać czynność (2).
Funkcje automatyczne wyłączone (wersje z
elektrycznym hamulcem postojowym)
Świeci w sposób ciągły. Dezaktywacja funkcji „automatycznego
włączania” (po wyłączeniu silnika) i „automatycznego
wyłączania” hamulca (przy przyspieszaniu). Jeśli automatyczne włączanie/wyłączanie hamulca
nie działa:
►
Uruchomić silnik.
►
Użyć elementu sterującego w celu włączenia
elektrycznego hamulca postojowego.
►
Zwolnić całkowicie pedał hamulca.
►
Przytrzymać element sterujący ustawiony w
kierunku zwalniania przez 10–15 sekund.
►
Zwolnić element sterujący
.
►
Wcisnąć i przytrzymać pedał hamulca.
►
Odciągnąć element sterujący na 2
sekundy w
kierunku włączania.
►
Zwolnić element sterujący i pedał hamulca.
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, element sterujący elektrycznego
hamulca postojowego jest niesprawny.
Przez cały czas trzeba korzystać z funkcji
automatycznych – włączają się one automatycznie
w przypadku uszkodzenia elementu sterującego.
Wykonać czynność (2).
Świeci w sposób ciągły, czemu towarzyszy komunikat
„ Usterka hamulca postojowego”.
Wystąpiła usterka elektrycznego hamulca
postojowego. Funkcje obsługiwane ręcznie i
automatycznie mogą nie działać. Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►
Pociągnąć element sterujący elektrycznego
hamulca postojowego i przytrzymać przez około
7–15 sekund, aż zapali się kontrolka w zestawie
wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►
Zaparkować na równej nawierzchni.
►
W pojeździe z automatyczną skrzynią biegów
włączyć tryb P i włożyć pod jedno z kół kliny
dostarczone z samochodem.
Następnie wykonać czynność (2).
HamulceŚwieci w sposób ciągły. Wykryto drobną usterkę układu
hamulcowego.
Jechać ostrożnie.
Wykonać czynność (3).
Sygnał dźwiękowy dla pieszych (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły. Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Alarm ryzyka kolizji/Active Safety BrakeŚwieci w sposób ciągły wraz z wyświetlonym komunikatem.
Układ został wyłączony za pośrednictwem ekranu
dotykowego (menu Driving/ Samochód).
Page 18 of 292
16
Przyrządy pokładowe

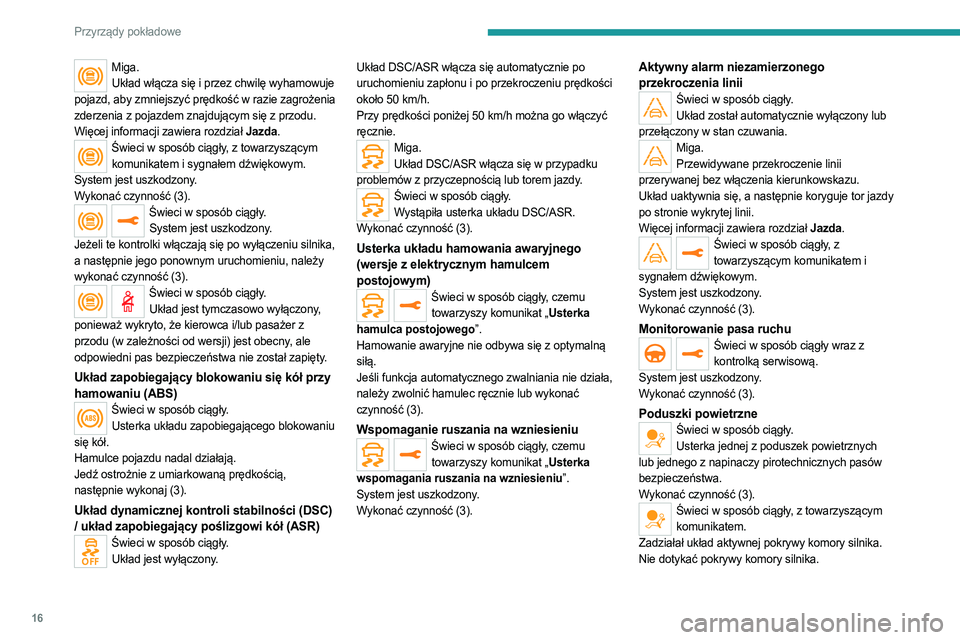

Miga.Układ włącza się i przez chwilę wyhamowuje
pojazd, aby zmniejszyć prędkość w razie zagrożenia
zderzenia z pojazdem znajdującym się z przodu.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły. System jest uszkodzony.
Jeżeli te kontrolki włączają się po wyłączeniu silnika,
a następnie jego ponownym uruchomieniu, należy
wykonać czynność (3).
Świeci w sposób ciągły. Układ jest tymczasowo wyłączony,
ponieważ wykryto, że kierowca i/lub pasażer z
przodu (w zależności od wersji) jest obecny, ale
odpowiedni pas bezpieczeństwa nie został zapięty.
Układ zapobiegający blokowaniu się kół przy
hamowaniu (ABS)
Świeci w sposób ciągły. Usterka układu zapobiegającego blokowaniu
się kół.
Hamulce pojazdu nadal działają.
Jedź ostrożnie z umiarkowaną prędkością,
następnie wykonaj (3).
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły. Układ jest wyłączony. Układ DSC/ASR włącza się automatycznie po
uruchomieniu zapłonu i po przekroczeniu prędkości
około 50
km/h.
Przy prędkości poniżej 50 km/h można go włączyć
ręcznie.
Miga. Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły. Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z optymalną
siłą.
Jeśli funkcja automatycznego zwalniania nie działa,
należy zwolnić hamulec ręcznie lub wykonać
czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
System jest uszkodzony.
Wykonać czynność (3).
Aktywny alarm niezamierzonego
przekroczenia linii
Świeci w sposób ciągły. Układ został automatycznie wyłączony lub
przełączony w stan czuwania.
Miga. Przewidywane przekroczenie linii
przerywanej bez włączenia kierunkowskazu.
Układ uaktywnia się, a następnie koryguje tor jazdy
po stronie wykrytej linii.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym komunikatem i
sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Monitorowanie pasa ruchuŚwieci w sposób ciągły wraz z kontrolką serwisową.
System jest uszkodzony.
Wykonać czynność (3).
Poduszki powietrzne
Świeci w sposób ciągły. Usterka jednej z poduszek powietrznych
lub jednego z napinaczy pirotechnicznych pasów
bezpieczeństwa.
Wykonać czynność (3).
Świeci w sposób ciągły, z towarzyszącym komunikatem.
Zadziałał układ aktywnej pokrywy komory silnika.
Nie dotykać pokrywy komory silnika.

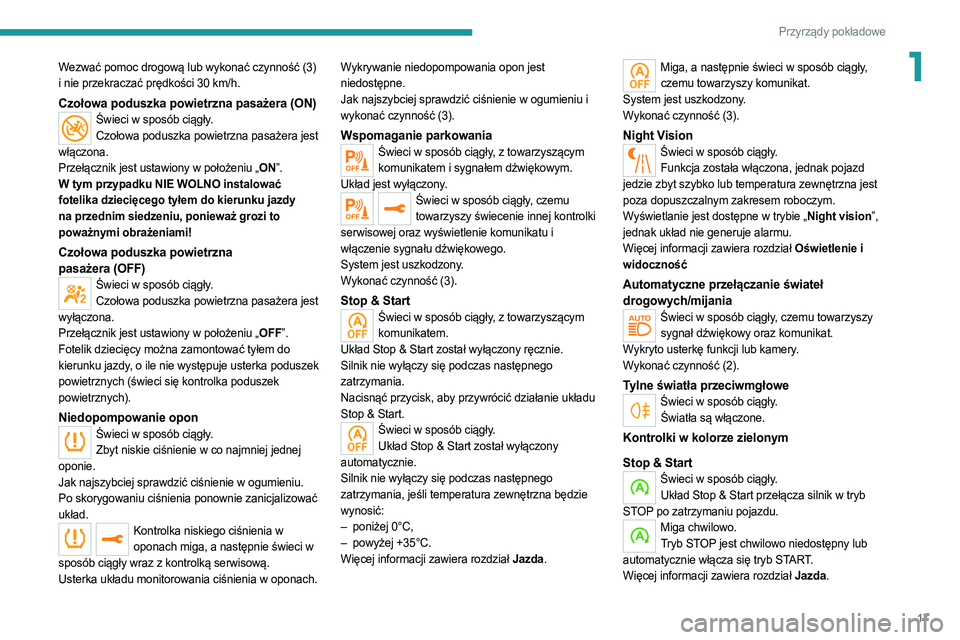

Page 19 of 292
17
Przyrządy pokładowe
1Wezwać pomoc drogową lub wykonać czynność (3)
i nie przekraczać prędkości 30 km/h.
Czołowa poduszka powietrzna pasażera (ON)Świeci w sposób ciągły.Czołowa poduszka powietrzna pasażera jest
włączona.
Przełącznik jest ustawiony w położeniu „ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu, ponieważ grozi to
poważnymi obrażeniami!
Czołowa poduszka powietrzna
pasażera (OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera jest
wyłączona.
Przełącznik jest ustawiony w położeniu „OFF”.
Fotelik dziecięcy można zamontować tyłem do
kierunku jazdy, o ile nie występuje usterka poduszek
powietrznych (świeci się kontrolka poduszek
powietrznych).
Niedopompowanie opon
Świeci w sposób ciągły. Zbyt niskie ciśnienie w co najmniej jednej
oponie.
Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Po skorygowaniu ciśnienia ponownie zanicjalizować
układ.
Kontrolka niskiego ciśnienia w oponach miga, a następnie świeci w
sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w oponach. Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu i
wykonać czynność (3).
Wspomaganie parkowaniaŚwieci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
Układ jest wyłączony.
Świeci w sposób ciągły, czemu towarzyszy świecenie innej kontrolki
serwisowej oraz wyświetlenie komunikatu i
włączenie sygnału dźwiękowego.
System jest uszkodzony.
Wykonać czynność (3).
Stop & StartŚwieci w sposób ciągły, z towarzyszącym komunikatem.
Układ Stop & Start został wyłączony ręcznie.
Silnik nie wyłączy się podczas następnego
zatrzymania.
Nacisnąć przycisk, aby przywrócić działanie układu
Stop & Start.
Świeci w sposób ciągły. Układ Stop & Start został wyłączony
automatycznie.
Silnik nie wyłączy się podczas następnego
zatrzymania, jeśli temperatura zewnętrzna będzie
wynosić:
–
poniżej 0°C,
–
powyżej +35°C.
Więcej informacji zawiera rozdział
Jazda.
Miga, a następnie świeci w sposób ciągły, czemu towarzyszy komunikat.
System jest uszkodzony.
Wykonać czynność (3).
Night VisionŚwieci w sposób ciągły. Funkcja została włączona, jednak pojazd
jedzie zbyt szybko lub temperatura zewnętrzna jest
poza dopuszczalnym zakresem roboczym.
Wyświetlanie jest dostępne w trybie „Night vision”,
jednak układ nie generuje alarmu.
Więcej informacji zawiera rozdział Oświetlenie i
widoczność
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy oraz komunikat.
Wykryto usterkę funkcji lub kamery.
Wykonać czynność (2).
Tylne światła przeciwmgłoweŚwieci w sposób ciągły. Światła są włączone.
Kontrolki w kolorze zielonym
Stop & Start
Świeci w sposób ciągły.Układ Stop & Start przełącza silnik w tryb
STOP po zatrzymaniu pojazdu.
Miga chwilowo. Tryb STOP jest chwilowo niedostępny lub
automatycznie włącza się tryb START.
Więcej informacji zawiera rozdział Jazda.

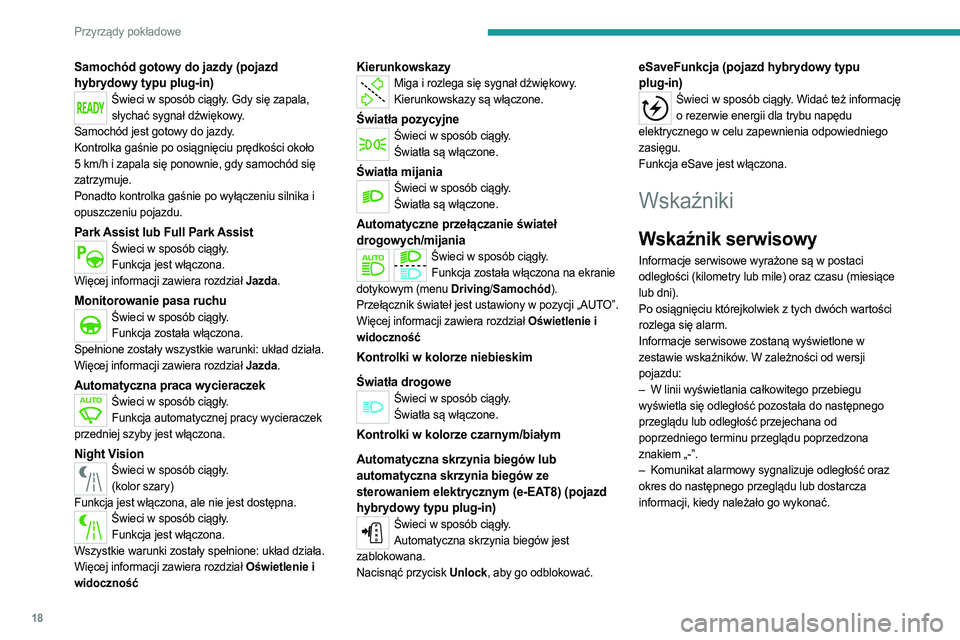

Page 20 of 292
18
Przyrządy pokładowe
Samochód gotowy do jazdy (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły. Gdy się zapala, słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy.
Kontrolka gaśnie po osiągnięciu prędkości około
5
km/h i zapala się ponownie, gdy samochód się
zatrzymuje.
Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Park Assist lub Full Park AssistŚwieci w sposób ciągły. Funkcja jest włączona.
Więcej informacji zawiera rozdział Jazda.
Monitorowanie pasa ruchuŚwieci w sposób ciągły. Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ działa.
Więcej informacji zawiera rozdział Jazda.
Automatyczna praca wycieraczekŚwieci w sposób ciągły. Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
Night VisionŚwieci w sposób ciągły. (kolor szary)
Funkcja jest włączona, ale nie jest dostępna.
Świeci w sposób ciągły. Funkcja jest włączona.
Wszystkie warunki zostały spełnione: układ działa.
Więcej informacji zawiera rozdział Oświetlenie i
widoczność
KierunkowskazyMiga i rozlega się sygnał dźwiękowy. Kierunkowskazy są włączone.
Światła pozycyjneŚwieci w sposób ciągły.Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.Światła są włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.Funkcja została włączona na ekranie
dotykowym (menu Driving/ Samochód).
Przełącznik świateł jest ustawiony w pozycji „AUTO”.
Więcej informacji zawiera rozdział Oświetlenie i
widoczność
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły. Światła są włączone.
Kontrolki w kolorze czarnym/białym
Automatyczna skrzynia biegów lub
automatyczna skrzynia biegów ze
sterowaniem elektrycznym (e-EAT8) (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły.Automatyczna skrzynia biegów jest
zablokowana.
Nacisnąć przycisk Unlock, aby go odblokować.
eSaveFunkcja (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły. Widać też informację o rezerwie energii dla trybu napędu
elektrycznego w celu zapewnienia odpowiedniego
zasięgu.
Funkcja eSave jest włączona.
Wskaźniki
Wskaźnik serwisowy
Informacje serwisowe wyrażone są w postaci
odległości (kilometry lub mile) oraz czasu (miesiące
lub dni).
Po osiągnięciu którejkolwiek z tych dwóch wartości
rozlega się alarm.
Informacje serwisowe zostaną wyświetlone w
zestawie wskaźników. W zależności od wersji
pojazdu:
–
W linii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”.
–
Komunikat alarmowy sygnalizuje odległość oraz
okres do następnego przeglądu lub dostarcza
informacji, kiedy należało go wykonać.
