PEUGEOT 508 2023 Manual del propietario (in Spanish)

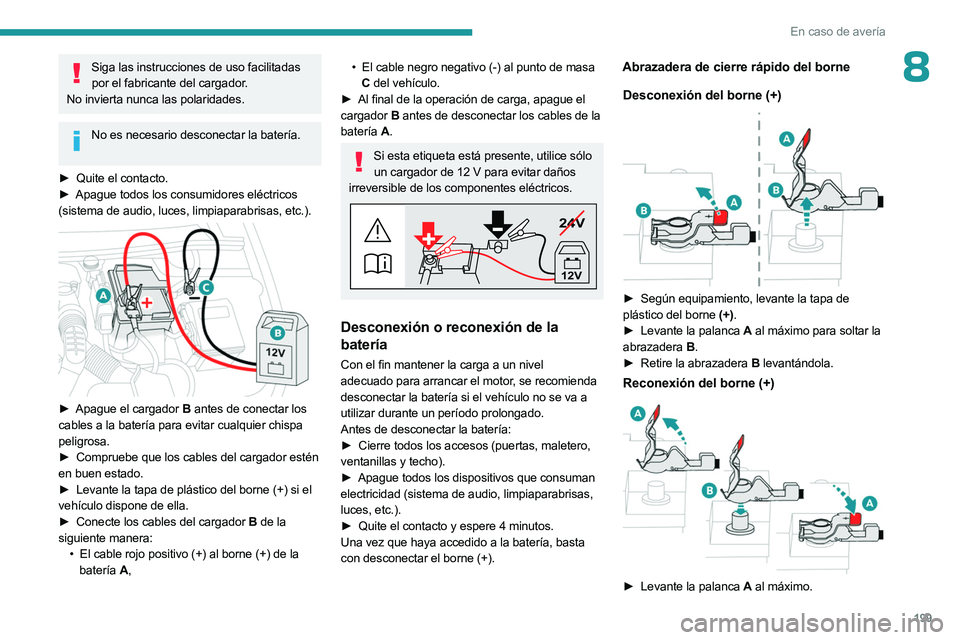

199
En caso de avería
8Siga las instrucciones de uso facilitadas por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
â–º

Quite el contacto.
â–º


Apague todos los consumidores eléctricos

(sistema de audio, luces, limpiaparabrisas, etc.).


â–º Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
â–º

Compruebe que los cables del cargador estén

en buen estado.
â–º

Levante la tapa de plástico del borne (+) si el

vehículo dispone de ella.
â–º

Conecte los cables del cargador
B de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la

batería A,
• El cable negro negativo (-) al punto de masa
C del vehículo.
â–º

Al final de la operación de carga, apague el

cargador B antes de desconectar los cables de la
batería A.
Si esta etiqueta está presente, utilice sólo
un cargador de 12 V para evitar daños
irreversible de los componentes eléctricos.
24V
12V
Desconexión o reconexión de la
batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería:
â–º

Cierre todos los accesos (puertas, maletero,

ventanillas y techo).
â–º

Apague todos los dispositivos que consuman

electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
â–º

Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta


con desconectar el borne (+).
Abrazadera de cierre rápido del borne
Desconexión del borne (+)


► Según equipamiento, levante la tapa de
plástico del borne (+).
â–º

Levante la palanca
A al máximo para soltar la
abrazadera B.
â–º

Retire la abrazadera
B levantándola.
Reconexión del borne (+)

► Levante la palanca A al máximo.

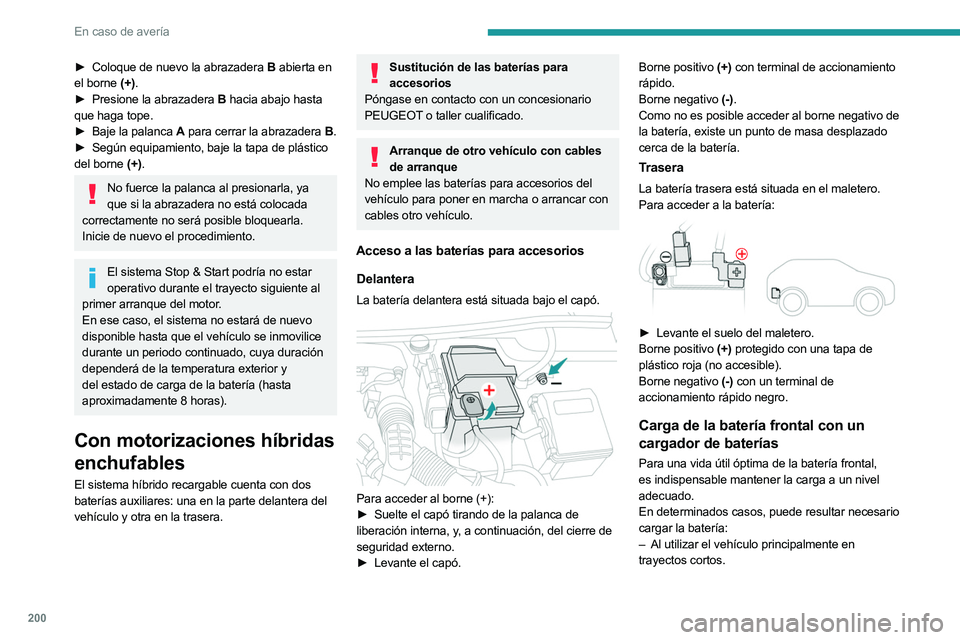

200
En caso de avería
â–º Coloque de nuevo la abrazadera B abierta en
el borne (+).
â–º

Presione la abrazadera
B hacia abajo hasta
que haga tope.
â–º

Baje la palanca
A para cerrar la abrazadera B .
â–º

Según equipamiento, baje la tapa de plástico

del borne (+).
No fuerce la palanca al presionarla, ya que si la abrazadera no está colocada
correctamente no será posible bloquearla.
Inicie de nuevo el procedimiento.
El sistema Stop & Start podría no estar
operativo durante el trayecto siguiente al
primer arranque del motor.
En ese caso, el sistema no estará de nuevo
disponible hasta que el vehículo se inmovilice
durante un periodo continuado, cuya duración
dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).
Con motorizaciones híbridas
enchufables
El sistema híbrido recargable cuenta con dos
baterías auxiliares: una en la parte delantera del
vehículo y otra en la trasera.
Sustitución de las baterías para accesorios
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Arranque de otro vehículo con cables de arranque
No emplee las baterías para accesorios del
vehículo para poner en marcha o arrancar con
cables otro vehículo.
Acceso a las baterías para accesorios
Delantera
La batería delantera está situada bajo el capó.

Para acceder al borne (+):
► Suelte el capó tirando de la palanca de
liberación interna, y, a continuación, del cierre de
seguridad externo.
â–º

Levante el capó. Borne positivo

(+) con terminal de accionamiento
rápido.
Borne negativo (-).
Como no es posible acceder al borne negativo de
la batería, existe un punto de masa desplazado
cerca de la batería.
Trasera
La batería trasera está situada en el maletero.
Para acceder a la batería:


â–º Levante el suelo del maletero.
Borne positivo (+) protegido con una tapa de
plástico roja (no accesible).
Borne negativo (-) con un terminal de
accionamiento rápido negro.
Carga de la batería frontal con un
cargador de baterías
Para una vida útil óptima de la batería frontal,
es indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar necesario
cargar la batería:
–

Al utilizar el vehículo principalmente en

trayectos cortos.

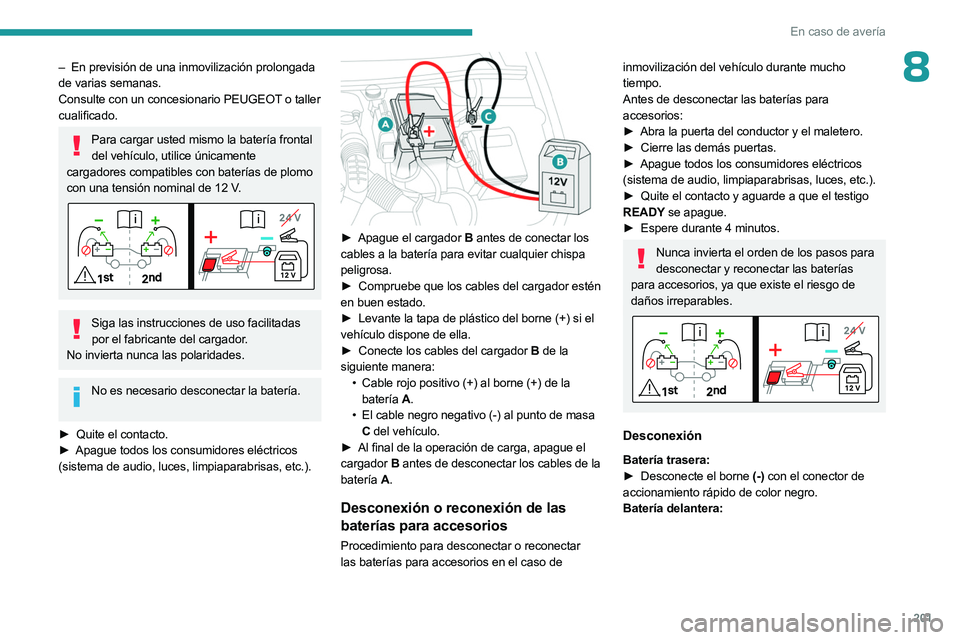

201
En caso de avería
8– En previsión de una inmovilización prolongada
de varias semanas.
Consulte con un concesionario PEUGEOT o taller
cualificado.
Para cargar usted mismo la batería frontal del vehículo, utilice únicamente
cargadores compatibles con baterías de plomo
con una tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
â–º

Quite el contacto.
â–º


Apague todos los consumidores eléctricos

(sistema de audio, luces, limpiaparabrisas, etc.).


â–º Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
â–º

Compruebe que los cables del cargador estén

en buen estado.
â–º

Levante la tapa de plástico del borne (+) si el

vehículo dispone de ella.
â–º

Conecte los cables del cargador
B de la
siguiente manera: •

Cable rojo positivo (+) al borne (+) de la

batería A.
•

El cable negro negativo (-) al punto de masa

C del vehículo.
â–º

Al final de la operación de carga, apague el

cargador B antes de desconectar los cables de la
batería A.
Desconexión o reconexión de las
baterías para accesorios
Procedimiento para desconectar o reconectar
las baterías para accesorios en el caso de
inmovilización del vehículo durante mucho
tiempo.
Antes de desconectar las baterías para
accesorios:
â–º

Abra la puerta del conductor y el maletero.
â–º


Cierre las demás puertas.
â–º


Apague todos los consumidores eléctricos

(sistema de audio, limpiaparabrisas, luces, etc.).
â–º

Quite el contacto y aguarde a que el testigo

READY se apague.
â–º

Espere durante 4 minutos.
Nunca invierta el orden de los pasos para desconectar y reconectar las baterías
para accesorios, ya que existe el riesgo de
daños irreparables.
Desconexión
Batería trasera:
â–º Desconecte el borne (-) con el conector de
accionamiento rápido de color negro.
Batería delantera:

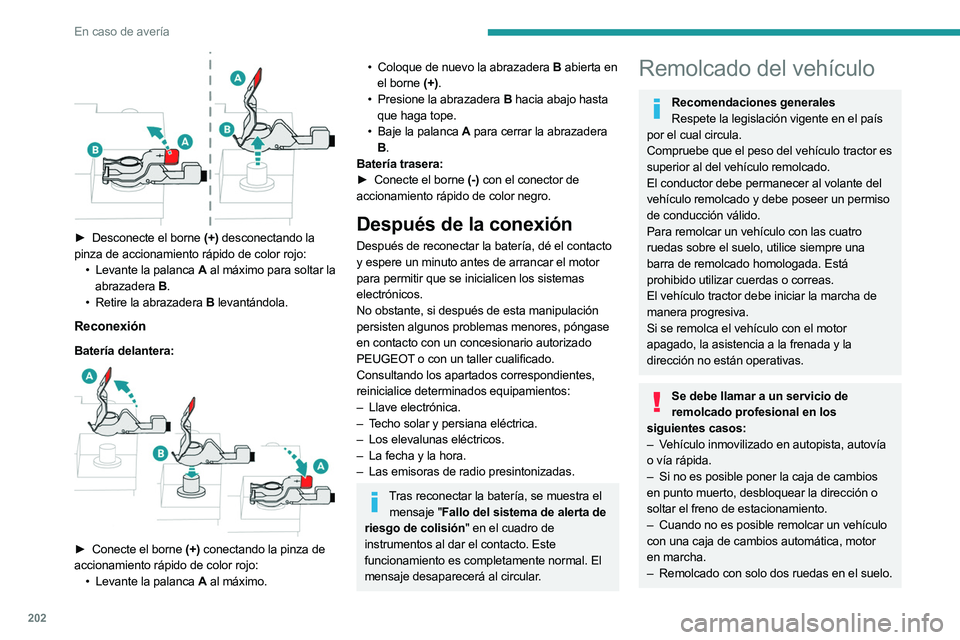

202
En caso de avería

â–º Desconecte el borne (+) desconectando la
pinza de accionamiento rápido de color rojo: •

Levante la palanca
A al máximo para soltar la
abrazadera B.
•

Retire la abrazadera
B levantándola.
Reconexión
Batería delantera:

â–º Conecte el borne (+) conectando la pinza de
accionamiento rápido de color rojo: •

Levante la palanca
A al máximo.
• Coloque de nuevo la abrazadera B abierta en
el borne (+).
•

Presione la abrazadera
B hacia abajo hasta
que haga tope.
•

Baje la palanca
A para cerrar la abrazadera
B .
Batería trasera:
â–º

Conecte el borne
(-) con el conector de
accionamiento rápido de color negro.
Después de la conexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–

Llave electrónica.
–


T
echo solar y persiana eléctrica.
–

Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
Tras reconectar la batería, se muestra el mensaje "Fallo del sistema de alerta de
riesgo de colisión" en el cuadro de
instrumentos al dar el contacto. Este
funcionamiento es completamente normal. El
mensaje desaparecerá al circular.
Remolcado del vehículo
Recomendaciones generales Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor es
superior al del vehículo remolcado.
El conductor debe permanecer al volante del
vehículo remolcado y debe poseer un permiso
de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de remolcado profesional en los
siguientes casos:
–

V

ehículo inmovilizado en autopista, autovía
o vía rápida.
–

Si no es posible poner la caja de cambios

en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.
–

Cuando no es posible remolcar un vehículo

con una caja de cambios automática, motor
en marcha.
–

Remolcado con solo dos ruedas en el suelo.

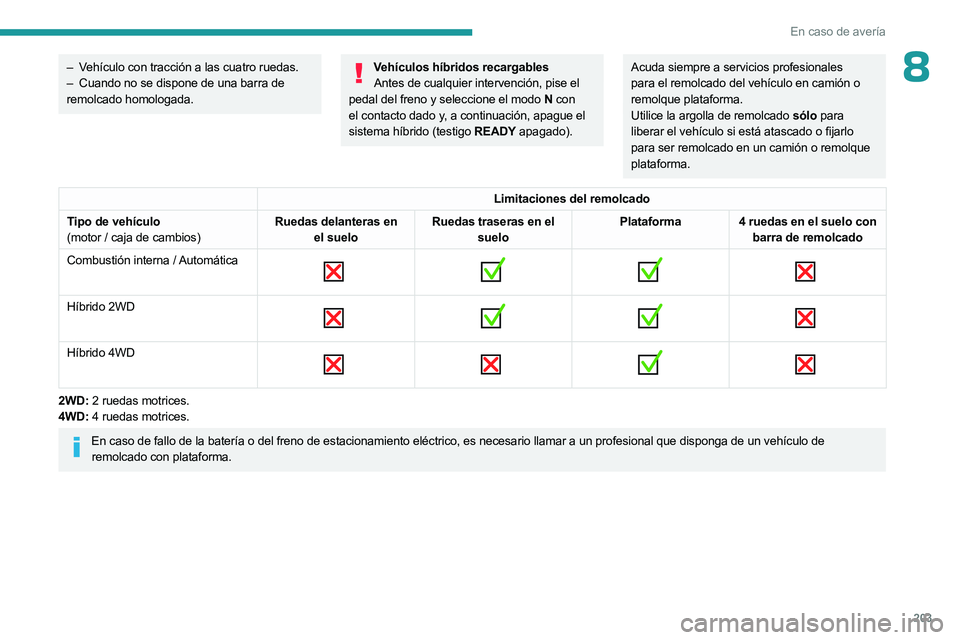

203
En caso de avería
8– Vehículo con tracción a las cuatro ruedas.
– Cuando no se dispone de una barra de
remolcado homologada.Vehículos híbridos recargables Antes de cualquier intervención, pise el
pedal del freno y seleccione el modo N con
el contacto dado y, a continuación, apague el
sistema híbrido (testigo READY apagado).Acuda siempre a servicios profesionales
para el remolcado del vehículo en camión o
remolque plataforma.
Utilice la argolla de remolcado sólo para
liberar el vehículo si está atascado o fijarlo
para ser remolcado en un camión o remolque
plataforma.
Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios) Ruedas delanteras en
el suelo Ruedas traseras en el
suelo Plataforma
4 ruedas en el suelo con
barra de remolcado
Combustión interna / Automática


Híbrido 2WD

Híbrido 4WD

2WD: 2 ruedas motrices.
4WD: 4 ruedas motrices.
En caso de fallo de la batería o del freno de estacionamiento eléc\
trico, es necesario llamar a un profesional que disponga de un vehículo de
remolcado con plataforma.

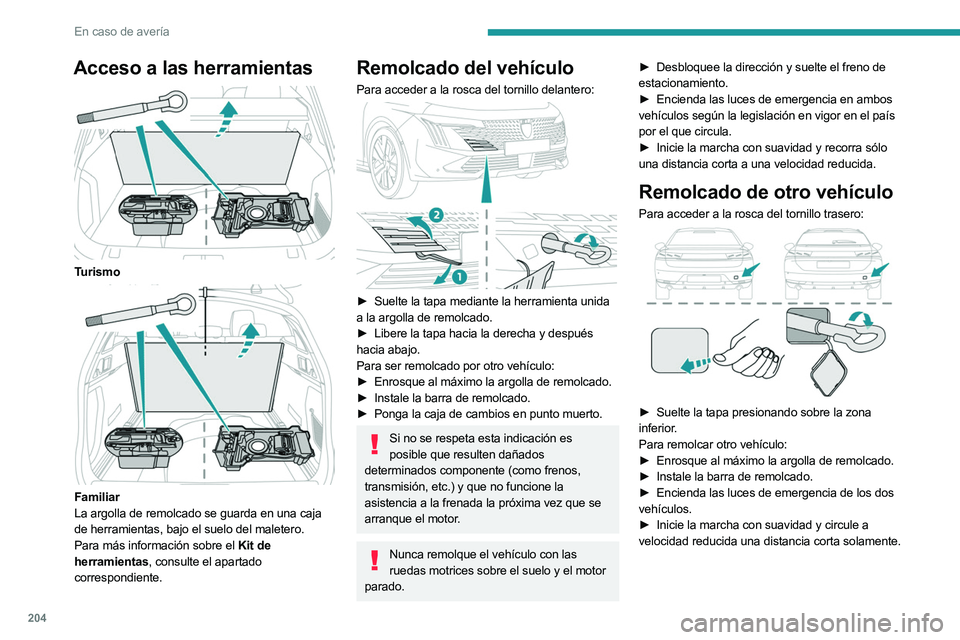

204
En caso de avería
Acceso a las herramientas

Turismo

Familiar
La argolla de remolcado se guarda en una caja
de herramientas, bajo el suelo del maletero.
Para más información sobre el Kit de
herramientas, consulte el apartado
correspondiente.
Remolcado del vehículo
Para acceder a la rosca del tornillo delantero:

â–º Suelte la tapa mediante la herramienta unida
a la argolla de remolcado.
â–º

Libere la tapa hacia la derecha y después

hacia abajo.
Para ser remolcado por otro vehículo:
â–º

Enrosque al máximo la argolla de remolcado.
â–º


Instale la barra de remolcado.
â–º


Ponga la caja de cambios en punto muerto.
Si no se respeta esta indicación es posible que resulten dañados
determinados componente (como frenos,
transmisión, etc.) y que no funcione la
asistencia a la frenada la próxima vez que se
arranque el motor.
Nunca remolque el vehículo con las ruedas motrices sobre el suelo y el motor
parado. â–º

Desbloquee la dirección y suelte el freno de

estacionamiento.
â–º
Encienda las luces de emergencia en ambos

vehículos según la legislación en vigor en el país
por el que circula.
â–º
Inicie la marcha con suavidad y recorra sólo

una distancia corta a una velocidad reducida.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:

â–º Suelte la tapa presionando sobre la zona
inferior.
Para remolcar otro vehículo:
â–º

Enrosque al máximo la argolla de remolcado.
â–º


Instale la barra de remolcado.
â–º


Encienda las luces de emergencia de los dos

vehículos.
â–º

Inicie la marcha con suavidad y circule a

velocidad reducida una distancia corta solamente.

205

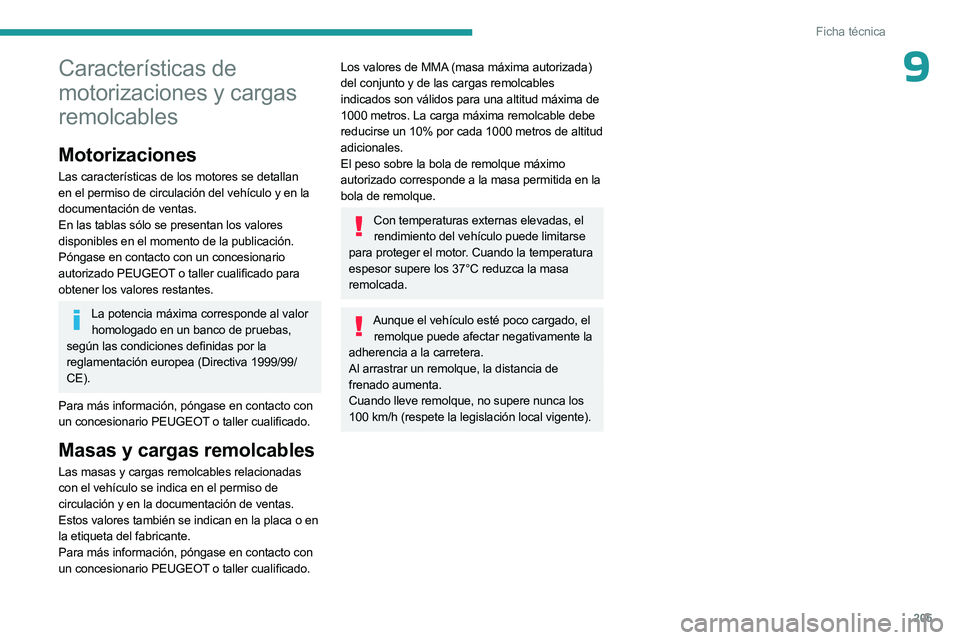

Ficha técnica
9Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponibles en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor homologado en un banco de pruebas,
según las condiciones definidas por la
reglamentación europea (Directiva 1999/99/
CE).
Para más información, póngase en contacto con
un concesionario PEUGEOT o taller cualificado.
Masas y cargas remolcables
Las masas y cargas remolcables relacionadas
con el vehículo se indica en el permiso de
circulación y en la documentación de ventas.
Estos valores también se indican en la placa o en
la etiqueta del fabricante.
Para más información, póngase en contacto con
un concesionario PEUGEOT o taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de las cargas remolcables
indicados son válidos para una altitud máxima de
1000 metros. La carga máxima remolcable debe
reducirse un 10% por cada 1000 metros de altitud
adicionales.
El peso sobre la bola de remolque máximo
autorizado corresponde a la masa permitida en la
bola de remolque.
Con temperaturas externas elevadas, el rendimiento del vehículo puede limitarse
para proteger el motor. Cuando la temperatura
espesor supere los 37°C reduzca la masa
remolcada.
Aunque el vehículo esté poco cargado, el remolque puede afectar negativamente la
adherencia a la carretera.
Al arrastrar un remolque, la distancia de
frenado aumenta.
Cuando lleve remolque, no supere nunca los
100

km/h (respete la legislación local vigente).

206
Ficha técnica

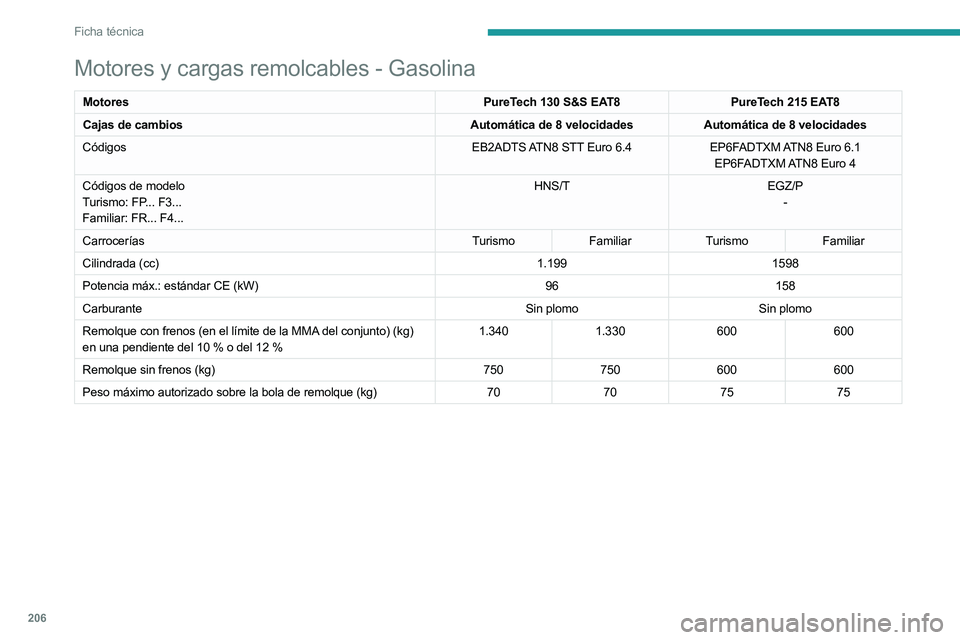

Motores y cargas remolcables - Gasolina
MotoresPureTech 130 S&S EAT8PureTech 215 EAT8
Cajas de cambios Automática de 8 velocidadesAutomática de 8 velocidades
Códigos EB2ADTS ATN8 STT Euro
6.4EP6FADTXM ATN8 Euro
6.1
EP6FADTXM ATN8 Euro
4
Códigos de modelo
Turismo: FP... F3...
Familiar: FR... F4... HNS/T
EGZ/P
-
Carrocerías TurismoFamiliarTurismo Familiar
Cilindrada (cc) 1.1991598
Potencia máx.: estándar CE (kW) 96158
Carburante Sin plomoSin plomo
Remolque con frenos (en el límite de la MMA del conjunto) (kg)
en una pendiente del 10 % o del 12 % 1.340
1.330 600600
Remolque sin frenos (kg) 750750600600
Peso máximo autorizado sobre la bola de remolque (kg) 70707575

207
Ficha técnica

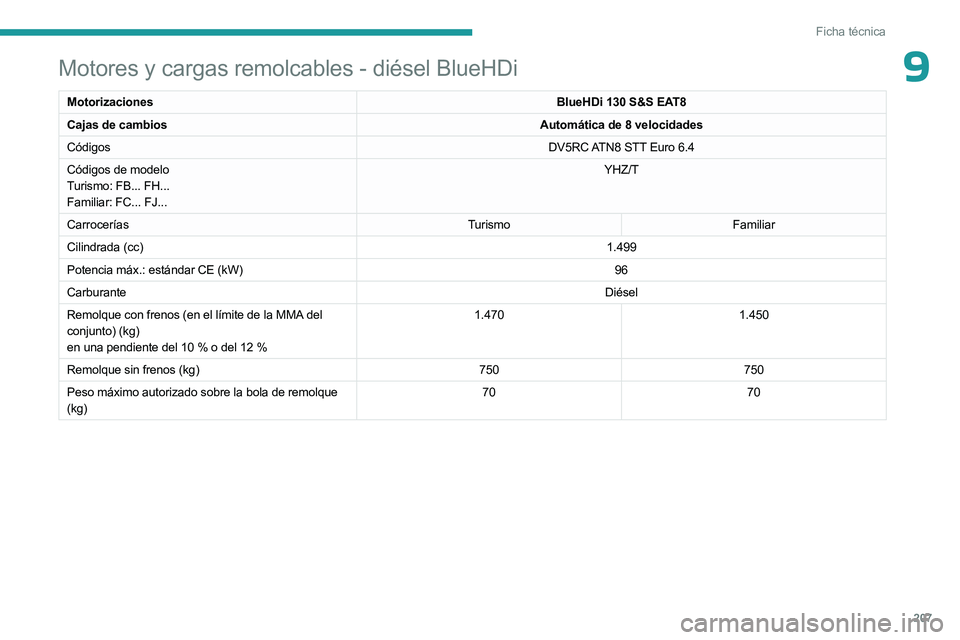

9Motores y cargas remolcables - diésel BlueHDi
MotorizacionesBlueHDi 130 S&S EAT8
Cajas de cambios Automática de 8 velocidades
Códigos DV5RC ATN8 STT Euro
6.4
Códigos de modelo
Turismo: FB... FH...
Familiar: FC... FJ... YHZ/T
Carrocerías TurismoFamiliar
Cilindrada (cc) 1.499
Potencia máx.: estándar CE (kW) 96
Carburante Diésel
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 1.470
1.450
Remolque sin frenos (kg) 750750
Peso máximo autorizado sobre la bola de remolque
(kg) 70
70

208
Ficha técnica

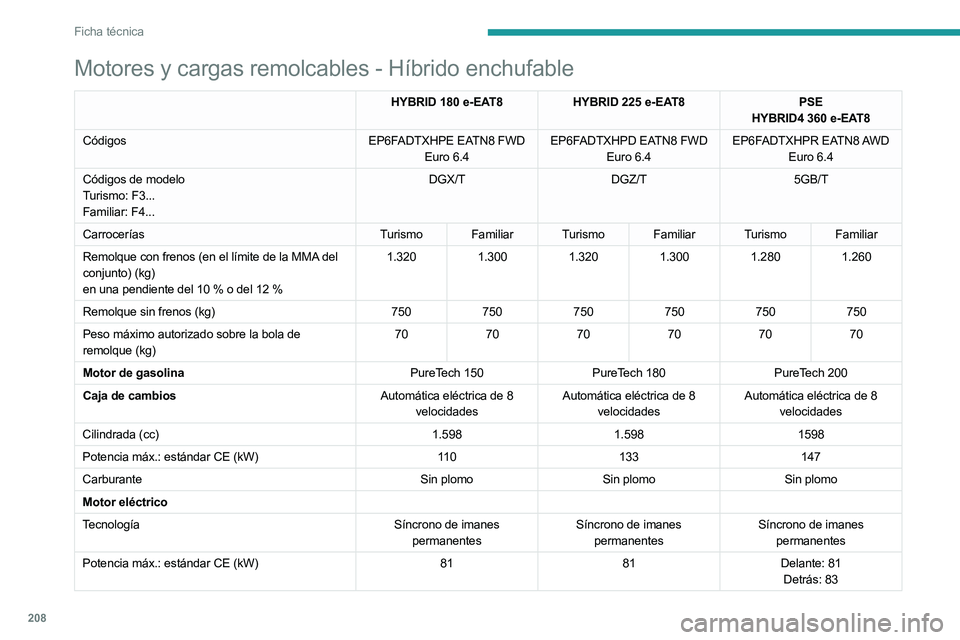

Motores y cargas remolcables - Híbrido enchufable
HYBRID 180 e-EAT8HYBRID 225 e-EAT8PSE
HYBRID4 360 e-EAT8
Códigos EP6FADTXHPE EATN8 FWD
Euro
6.4 EP6FADTXHPD EATN8 FWD
Euro
6.4EP6FADTXHPR EATN8 AWD
Euro
6.4
Códigos de modelo
Turismo: F3...
Familiar: F4... DGX/T
DGZ/T 5GB/T
Carrocerías Turismo Familiar Turismo Familiar Turismo Familiar
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 1.320
1.3001.3201.3001.2801.260
Remolque sin frenos (kg) 750750750750750750
Peso máximo autorizado sobre la bola de
remolque (kg) 70
7070707070
Motor de gasolina PureTech
150 PureTech
180PureTech
200
Caja de cambios Automática eléctrica de 8
velocidades Automática eléctrica de 8
velocidades Automática eléctrica de 8
velocidades
Cilindrada (cc) 1.5981.598 1598
Potencia máx.: estándar CE (kW) 11 0133 147
Carburante Sin plomoSin plomoSin plomo
Motor eléctrico
Tecnología Síncrono de imanes
permanentes Síncrono de imanes
permanentes Síncrono de imanes
permanentes
Potencia máx.: estándar CE (kW) 8181Delante: 81
Detrás: 83
