Peugeot 508 Hybrid 2014 Betriebsanleitung (in German)

19

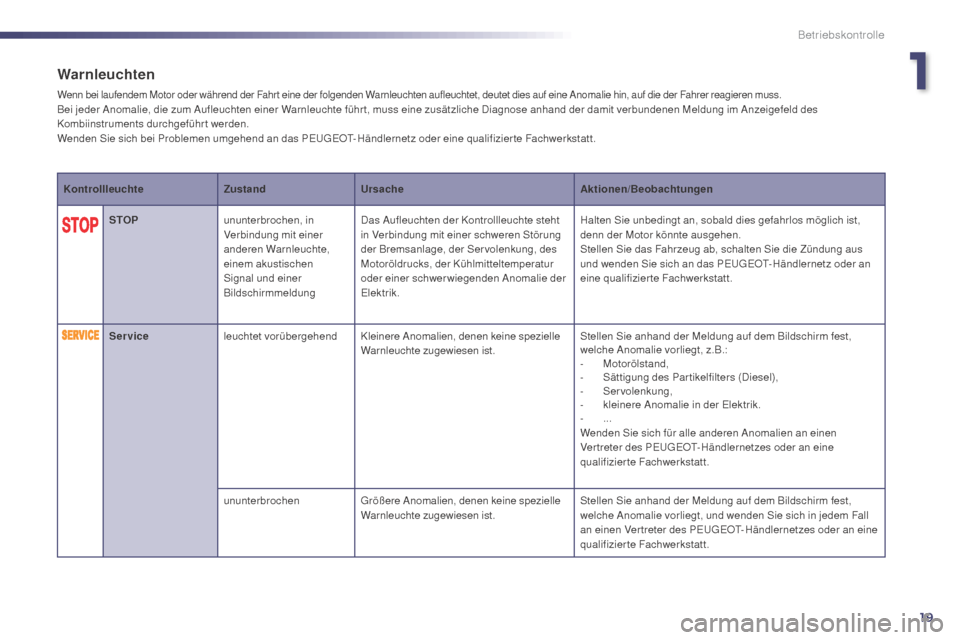

Warnleuchten
Wenn bei laufendem Motor oder während der Fahr t eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss.Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führ t, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung im Anzeigefeld des
Kombiinstruments durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz oder eine qualifizier te Fachwerkstatt.Kontrollleuchte ZustandUrsache Aktionen/Beobachtungen
STOP ununterbrochen, in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Bildschirmmeldung Das Aufleuchten der Kontrollleuchte steht
in Verbindung mit einer schweren Störung
der Bremsanlage, der Ser volenkung, des
Motoröldrucks, der Kühlmitteltemperatur
oder einer schwerwiegenden Anomalie der
Elektrik. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist,
denn der Motor könnte ausgehen.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an das PEUGEOT-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Service leuchtet vorübergehend Kleinere Anomalien, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Anomalie vorliegt, z.B.:
-
M

otorölstand,
-

S
ättigung des Par tikelfilters (Diesel),
-
S

ervolenkung,
-
k

leinere Anomalie in der Elektrik.
-
...
W

enden Sie sich für alle anderen Anomalien an einen
Ver treter des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
ununterbrochen Größere Anomalien, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Anomalie vorliegt, und wenden Sie sich in jedem Fall
an einen Ver treter des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
1
Betriebskontrolle

20
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Elektrische
Feststellbremse blinkt
Die elektrische Feststellbremse wird nicht
automatisch angezogen.
Defekt beim automatischen Anziehen/
Lösen. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug auf flachem Untergrund
(waagerecht) ab, legen Sie einen Gang ein (bei
Automatikgetriebe legen Sie Position P ein), schalten Sie
die Zündung aus und wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder eine qualifizier te
Fachwerkstatt.
Anomalie der
elektrischen
Feststellbremse ununterbrochen
Die elektrische Feststellbremse ist defekt. Wenden Sie sich umgehend an einen Ver treter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Für weitere Informationen zur elektrischen Feststellbremse
siehe den entsprechenden Abschnitt.
Bremsanlage ununterbrochen Starkes Absinken der Bremsflüssigkeit im
Bremskreis. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Füllen Sie eine von PEUGEOT empfohlene Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte
an einen Vertreter des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
+ ununterbrochen in
Verbindung mit der ABS -
WarnleuchteDer elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Lassen Sie das System von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremseununterbrochen
Die Funktionen "automatisches Anziehen"
(beim Abstellen des Motors) und
"automatisches Lösen" wurden deaktiviert
oder sind defekt. Aktivieren Sie die Funktion ( je nach Verkaufsland) im
Fahrzeugkonfigurationsmenü oder wenden Sie sich an
das PEUGEOT-Händlernetz bzw. an eine qualifizier te
Fachwerkstatt, wenn das automatische Anziehen / Lösen
nicht mehr möglich ist.
Ausführlichere Informationen zur elektrischen Feststellbremse
finden Sie in der entsprechenden Rubrik.
Betriebskontrolle

21

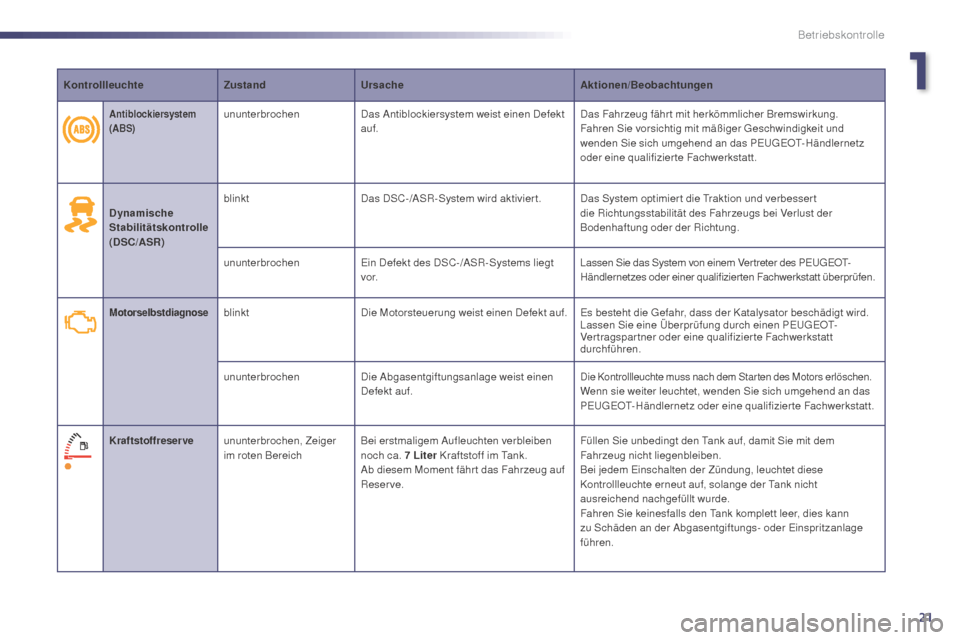

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Dynamische
Stabilitätskontrolle
(DSC/ASR) blinkt
Das DSC-/ASR-System wird aktiviert. Das System optimier t die Traktion und verbesser t
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems liegt
vo r. Lassen Sie das System von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.
Motorselbstdiagnoseblinkt
Die Motorsteuerung weist einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt
durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen
Defekt auf.
Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Kraftstoffreserve ununterbrochen, Zeiger
im roten Bereich Bei erstmaligem Aufleuchten verbleiben
noch ca. 7

Liter Kraftstoff im Tank.
Ab diesem Moment fähr t das Fahrzeug auf
Reserve. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fahren Sie keinesfalls den Tank komplett leer, dies kann
zu Schäden an der Abgasentgiftungs- oder Einspritzanlage
führen.
Antiblockiersystem
(ABS)ununterbrochen
Das Antiblockiersystem weist einen Defekt
auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das PEUGEOT-Händlernetz
oder eine qualifizierte Fachwerkstatt.
1
Betriebskontrolle

22
Kontrollleuchte in der Anzeige
des Kombiinstruments Zustand
Ursache Aktionen/Beobachtungen
Additiv AdBlue
®
(Diesel Blue HDi) ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit einem
akustischen Signal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 600
km
und 2400
km.Füllen Sie das Additiv AdBlue® rasch wieder auf: wenden Sie
sich an das PEUGEOT-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
+ blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung über die
ReichweiteDie Reichweite beträgt zwischen 0

km und
600

km. Füllen Sie unbedingt
das Additiv AdBlue
® wieder auf,
um eine Panne zu verhindern : wenden Sie sich an
das PEUGEOT-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung, die das
Starten untersagt Der Behälter des Additivs AdBlue
® ist
leer: die vorgeschriebene Wegfahrsperre
verhinder t das erneute Star ten des Motors. Um den Motor wieder star ten zu können, müssen Sie
unbedingt
das Additiv AdBlue® auffüllen: wenden Sie sich
an das PEUGEOT-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
Es ist unbedingt erforderlich eine AdBlue
® Mindestmenge
von 3,8

Litern in den Behälter einzufüllen.
Betriebskontrolle

23
Kontrollleuchte in der Anzeige
des Kombiinstruments Zustand
Ursache Aktionen/Beobachtungen
+

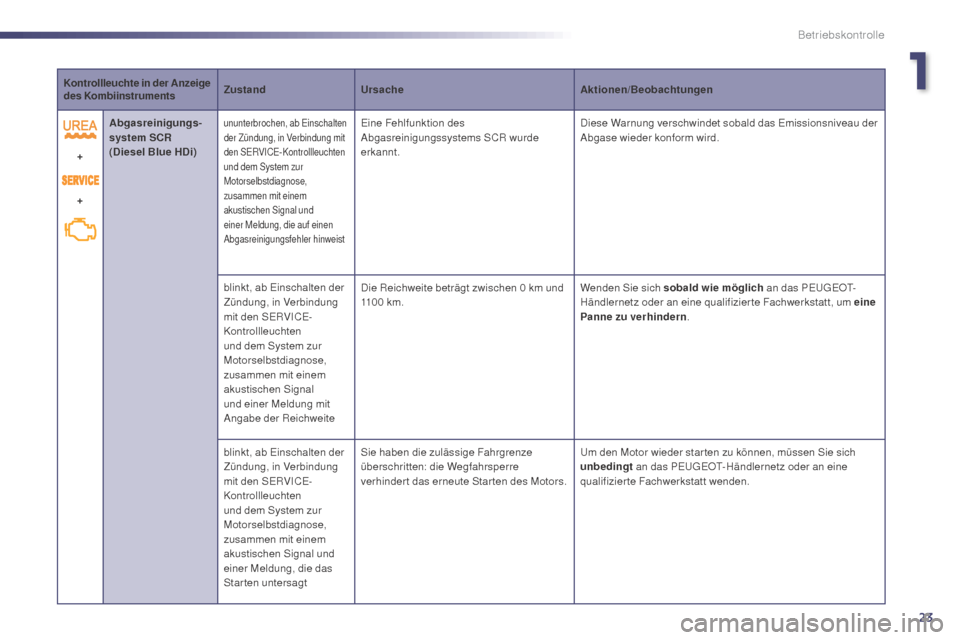

+ Abgasreinigungs-
system SCR

(Diesel Blue HDi)
ununterbrochen, ab Einschalten
der Zündung, in Verbindung mit
den SERVICE-Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer Meldung, die auf einen
Abgasreinigungsfehler hinweistEine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt. Diese Warnung verschwindet sobald das Emissionsniveau der
Abgase wieder konform wird.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal
und einer Meldung mit
Angabe der Reichweite Die Reichweite beträgt zwischen 0
km und
11 0 0


k m . Wenden Sie sich sobald wie möglich
an das PEUGEOT-
Händlernetz oder an eine qualifizier te Fachwerkstatt, um eine
Panne zu verhindern .
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer Meldung, die das
Starten untersagt Sie haben die zulässige Fahrgrenze
überschritten: die Wegfahrsperre
verhinder t das erneute Star ten des Motors.
Um den Motor wieder star ten zu können, müssen Sie sich
unbedingt
an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt wenden.
1
Betriebskontrolle

24
Kontrollleuchte in der Anzeige
des Kombiinstruments Zustand
Ursache Aktionen/Beobachtungen
Motoröldruck ununterbrochen Der Schmierkreislauf des Motors weist
einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt.
B atterieladung ununterbrochen Der Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine zu locker oder gerissen
e t c .) . Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Tür(en) nicht
geschlossen ununterbrochen
in Verbindung mit
einer Meldung zur
Lokalisierung der Tür bei
einer Geschwindigkeit
unter 10
km/hEine Tür oder der Kofferraum ist noch
offen.
Schließen Sie die betreffende Tür/Klappe.
ununterbrochen
in Verbindung mit
einer Meldung zur
Lokalisierung der Tür und
einem akustischen Signal
bei einer Geschwindigkeit
über 10
km/h
Betriebskontrolle

25
KontrollleuchteZustandUrsache Aktionen/Beobachtungen

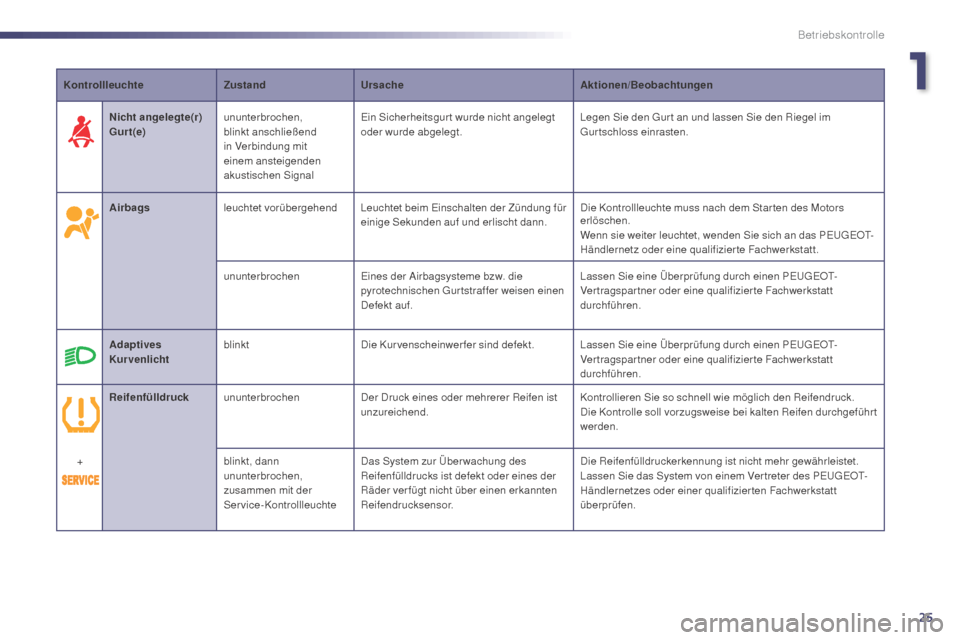

Airbags leuchtet vorübergehend Leuchtet beim Einschalten der Zündung für
einige Sekunden auf und erlischt dann. Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifizierte Fachwerkstatt.
ununterbrochen Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt
durchführen.
Adaptives
Kurvenlicht blinkt
Die Kurvenscheinwerfer sind defekt. Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt
durchführen.
Nicht angelegte(r)
Gurt(e)
ununterbrochen,
blinkt anschließend
in Verbindung mit
einem ansteigenden
akustischen Signal Ein Sicherheitsgur t wurde nicht angelegt
oder wurde abgelegt.
Legen Sie den Gur t an und lassen Sie den Riegel im
Gurtschloss einrasten.
Reifenfülldruck ununterbrochen Der Druck eines oder mehrerer Reifen ist
unzureichend. Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführ t
werden.
+ blinkt, dann
ununterbrochen,
zusammen mit der
Service-KontrollleuchteDas System zur Über wachung des
Reifenfülldrucks ist defekt oder eines der
Räder ver fügt nicht über einen erkannten
Reifendrucksensor. Die Reifenfülldruckerkennung ist nicht mehr gewährleistet.
Lassen Sie das System von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
1
Betriebskontrolle

26
Anzeige für
Kühlflüssigkeitstemperatur
Wenn der Zeiger bei laufendem Motor:
- im Bereich A steht, ist die Temperatur korrekt,
-

i
m Bereich B steht, ist die Temperatur zu
hoch; die STOP -Warnleuchte schaltet sich
in Verbindung mit einem akustischen Signal
und einer Meldung im Anzeigefeld des
Kombiinstruments ein.
Halten Sie unbedingt an, wenn dies gefahrlos
möglich ist.
War ten Sie ein paar Minuten, bevor Sie den Motor
abstellen.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt. Nach mehrminütiger Fahr t steigen Temperatur und
Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
F

w
ar ten Sie, bis der Motor sich abgekühlt hat,
F
s
chrauben Sie den Verschlussstopfen um zwei
Umdrehungen auf, um den Druck absinken zu
lassen,
F
e
ntfernen Sie den Verschlussstopfen, wenn der
Druck abgesunken ist,
F
f
üllen Sie Kühlflüssigkeit bis zur Markierung
"MA XI" nach.
Beim Einschalten der Zündung oder während der
Fahr t zeigt sie die Motoröltemperatur an.
Zeiger im Bereich C, Temperatur korrekt.
Zeiger im Bereich D , Temperatur zu hoch.
Verlangsamen Sie das Tempo, um die Temperatur
absinken zu lassen.
Anzeige für
Motoröltemperatur
Vorsicht beim Nachfüllen von Kühlflüssigkeit.
Es besteht Verbrühungsgefahr. Füllen Sie
nicht mehr Kühlflüssigkeit nach als bis
zu dem auf dem Behälter angegebenen
Höchststand.
Betriebskontrolle

27
* Je nach Bestimmungsland

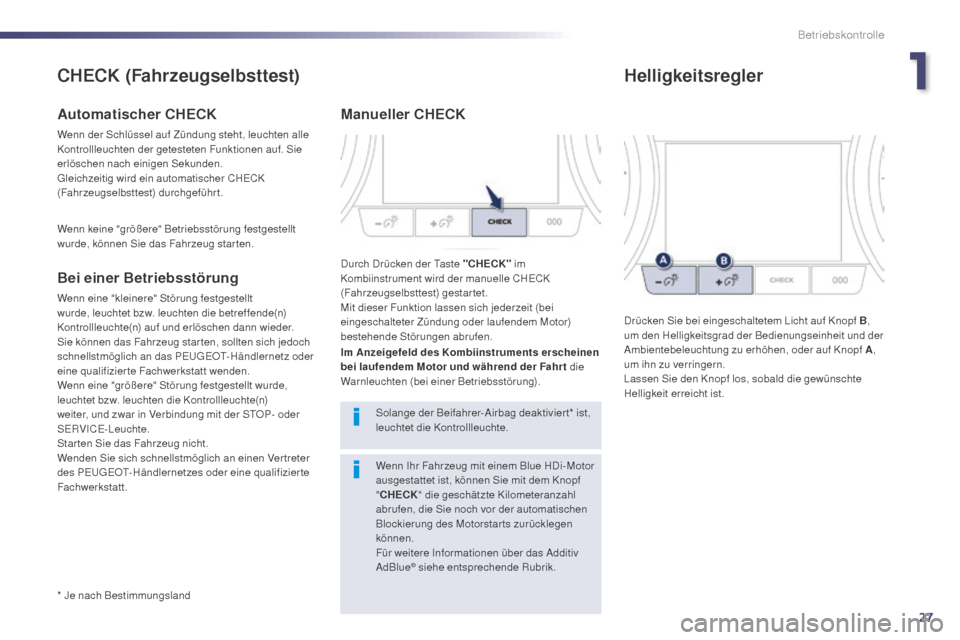

CHECK (Fahrzeugselbsttest)
Automatischer CHECK
Wenn der Schlüssel auf Zündung steht, leuchten alle
Kontrollleuchten der getesteten Funktionen auf. Sie
erlöschen nach einigen Sekunden.
Gleichzeitig wird ein automatischer CHECK
(Fahrzeugselbsttest) durchgeführt.
Bei einer Betriebsstörung
Wenn eine "kleinere" Störung festgestellt
wurde, leuchtet bzw. leuchten die betreffende(n)
Kontrollleuchte(n) auf und erlöschen dann wieder.
Sie können das Fahrzeug star ten, sollten sich jedoch
schnellstmöglich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt wenden.
Wenn eine "größere" Störung festgestellt wurde,
leuchtet bzw. leuchten die Kontrollleuchte(n)
weiter, und zwar in Verbindung mit der STOP- oder
SERVICE-Leuchte.
Star ten Sie das Fahrzeug nicht.
Wenden Sie sich schnellstmöglich an einen Vertreter
des PEUGEOT-Händlernetzes oder eine qualifizier te
Fachwerkstatt.
Manueller CHECK
Durch Drücken der Taste "CHECK" im
Kombiinstrument wird der manuelle CHECK
(Fahrzeugselbsttest) gestartet.
Mit dieser Funktion lassen sich jederzeit (bei
eingeschalteter Zündung oder laufendem Motor)
bestehende Störungen abrufen.
Solange der Beifahrer-Airbag deaktiviert* ist,
leuchtet die Kontrollleuchte.
Im
Anzeigefeld des Kombiinstruments erscheinen
bei laufendem Motor und während der Fahrt die
Warnleuchten (bei einer Betriebsstörung).
Wenn keine "größere" Betriebsstörung festgestellt
wurde, können Sie das Fahrzeug star ten.
Helligkeitsregler
Drücken Sie bei eingeschaltetem Licht auf Knopf B
,
um den Helligkeitsgrad der Bedienungseinheit und der
Ambientebeleuchtung zu erhöhen, oder auf Knopf A ,
um ihn zu verringern.
Lassen Sie den Knopf los, sobald die gewünschte
Helligkeit erreicht ist.
Wenn Ihr Fahrzeug mit einem Blue HDi-Motor
ausgestattet ist, können Sie mit dem Knopf
" CHECK " die geschätzte Kilometeranzahl
abrufen, die Sie noch vor der automatischen
Blockierung des Motorstar ts zurücklegen
können.
Für weitere Informationen über das Additiv
AdBlue
® siehe entsprechende Rubrik.
1
Betriebskontrolle

28
Wartungsanzeige
Nächste Wartung in mehr als
3 000 km
Beim Einschalten der Zündung erscheint kein
Wartungshinweis in der Anzeige.
Was die Abstände zwischen den Inspektionen, die
im War tungsplan des Fahrzeugs vom Hersteller
vorgesehen sind, anbelangt, so handelt es sich hier
um einen Countdown dieser Wartungsintervalle.
Diese Abstände werden ausgehend von der letzten
Rückstellung der Wartungsanzeige auf null berechnet
und durch zwei Wer te bestimmt: die Kilometerleistung
und die seit der letzten War tung verstrichene Zeit.
Nur bei den Versionen Diesel Blue HDi ( je nach
Bestimmungsland) wird außerdem der Verschleißgrad
des Motoröls berücksichtigt.
Nächste Wartung zwischen 1 000 km
u nd 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol für
die Dauer von 5
Sekunden. In der Anzeige des
Kilometerzählers erscheint die bis zur nächstfälligen
Wartung verbleibende Kilometerzahl.
Beispiel: Bis zur nächsten War tung bleiben Ihnen
noch 2
800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5
Sekunden:
5
Sekunden nach dem Einschalten der Zündung
erlischt der Schlüssel ; der Kilometerzähler nimmt
seine normale Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tageskilometerstand
an.
Nächste Wartung in weniger als
1 000 km
Beispiel: Bis zur nächsten War tung bleiben Ihnen
noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5
Sekunden:
5
Sekunden nach dem Einschalten der Zündung
nimmt der Kilometerzähler seine normale Funktion
wieder auf. Der Schlüssel bleibt erleuchtet , um
Ihnen anzuzeigen, dass demnächst eine Wartung
fällig ist.
Gleichzeitig mit dem Aufleuchten des
Wartungsschlüssels erscheint eine Meldung
im Anzeigefeld des Kombiinstruments.
Bei den Versionen Diesel Blue HDi leuchtet
nach dem Einschalten der Zündung auch die
Service
-Kontrollleuchte.
Betriebskontrolle
