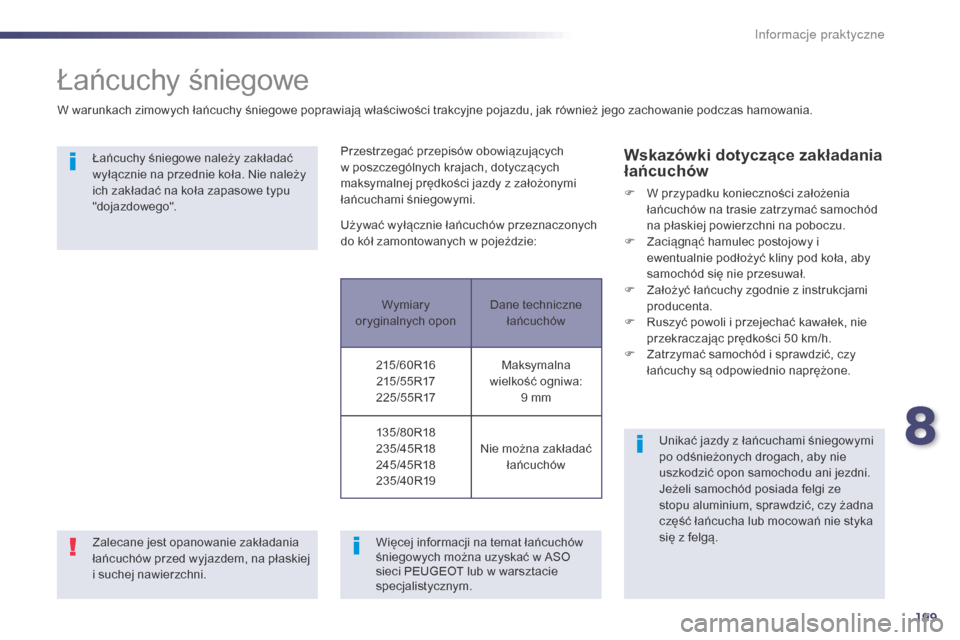

Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe poprawiają właściwości trakcyjne pojazdu, jak również jego zachowanie podczas hamowania.Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego". Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe:
Wskazówki dotyczące zakładania
łańcuchów
F W przypadku konieczności założenia łańcuchów na trasie zatrzymać samochód
na płaskiej powierzchni na poboczu.
F

Z
aciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód się nie przesuwał.
F

Z
ałożyć łańcuchy zgodnie z instrukcjami
producenta.
F

R
uszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50
km/h.
F

Z
atrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Unikać jazdy z łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni.
Jeżeli samochód posiada felgi ze
stopu aluminium, sprawdzić, czy żadna
część łańcucha lub mocowań nie styka
się z felgą.
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Zalecane jest opanowanie zakładania
łańcuchów przed wyjazdem, na płaskiej
i suchej nawierzchni. Przestrzegać przepisów obowiązujących
w poszczególnych krajach, dotyczących
maksymalnej prędkości jazdy z założonymi
łańcuchami śniegowymi.
Wymiary
oryginalnych opon Dane techniczne
łańcuchów
215/60R16 215 / 5 5 R17
225/55R17 Maksymalna
wielkość ogniwa: 9

mm
13 5 /8 0 R18
235/45R18 245/45R18
235/40R19 Nie można zakładać
łańcuchów
8
Informacje praktyczne

200
508_pl_Chap08_info-pratiques_ed02-2014
Wymiana żarówki
Światła przednie
Model ze światłami w technologii
"full LEDs"
1. Oświetlenie dodatkowe.
2. Światła mijania.
3.
Ś

wiatła drogowe.
4.
Ś

wiatła dzienne.
5.
K

ierunkowskazy / światła pozycyjne.
6.
R

eflektory przeciwmgłowe. W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może
pojawić się lekkie zamglenie, co jest
normalnym zjawiskiem; zamglenie
to znika w ciągu kilku minut od
zapalenia świateł. W celu wymiany diod
elektroluminescencyjnych LED
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
Wszystkie te światła są
światłami diodowymi (diody
elektroluminescencyjne LED).
Model ze światłami
halogenowymi
1. Światła mijania (H7-55W).
2. Ś wiatła drogowe (H7-55W).
3.
Ś

wiatła dzienne (LED).
4.
K

ierunkowskazy / światła pozycyjne
(LED).
5.
R

eflektor y przeciwmgłowe (LED).
W przypadku żarówek z występami typu
H7
zachować ich położenie, aby zapewnić jak
najwyższą jakość oświetlenia.
Informacje praktyczne

201
508_pl_Chap08_info-pratiques_ed02-2014

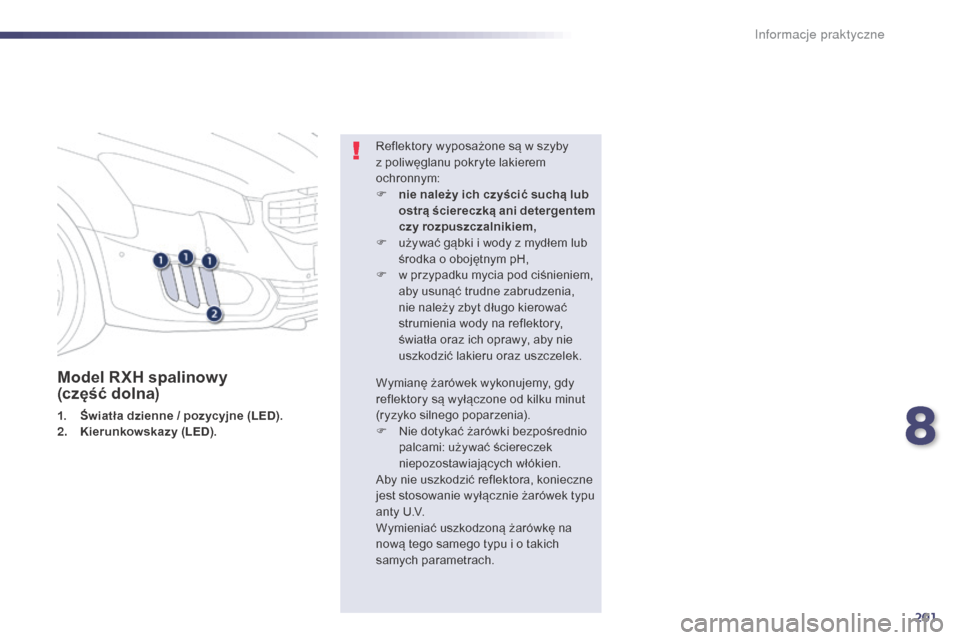

Model RXH spalinowy
(część dolna)
1. Światła dzienne / pozycyjne (LED).
2. Kierunkowskazy (LED). Reflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F

n
ie należy ich czyścić suchą lub
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F
u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F
w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F N ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
anty U.V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
8
Informacje praktyczne

202
508_pl_Chap08_info-pratiques_ed02-2014
Światła drogowe
F
Z
djąć plastikową pokrywę, pociągając za
występ.
F

O
dczepić oprawę żarówki.
F

W
yciągnąć i wymienić żarówkę.
Kierunkowskazy boczne
W celu wymiany tych żarówek należy
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Punktowe oświetlenie
zewnętrznych lusterek wstecznych
Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Przy montażu postępować w odwrotnej
kolejności.
Światła mijania
Model z halogenami
F Zdjąć plastikową pokrywę, pociągając za
występ.
F

O
dczepić oprawę żarówki.
F

W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
W przypadku lewego światła należy
wyjąć akumulator.
Patrz odpowiednia rubryka.
Informacje praktyczne

203
508_pl_Chap08_info-pratiques_ed02-2014
1. Światła stop
( diody elektroluminescencyjne LED).
2.
Ś

wiatła pozycyjne


(
diody elektroluminescencyjne LED).
3.
Kie

runkowskazy


(
PY21W żółte).
4.
Ś

wiatła przeciwmgłowe


(
diody elektroluminescencyjne LED)


Ś
wiatła cofania (W16W).

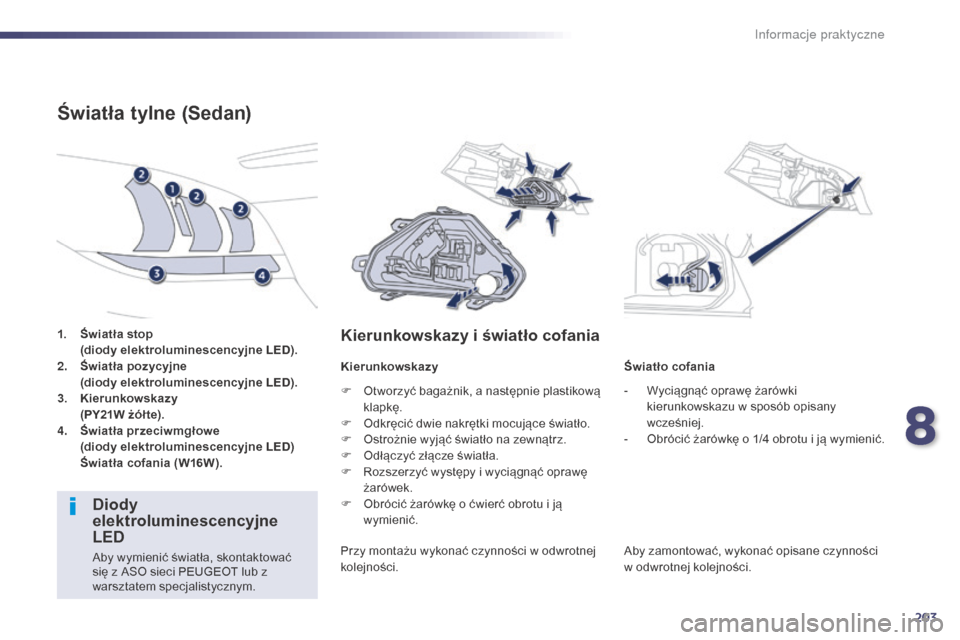

Światła tylne (Sedan)
Kierunkowskazy i światło cofania
Kierunkowskazy Światło cofania
Diody
elektroluminescencyjne
LED
Aby wymienić światła, skontaktować
się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.F

O
tworzyć bagażnik, a następnie plastikową
klapkę.
F
O
dkręcić dwie nakrętki mocujące światło.
F
O
strożnie wyjąć światło na zewnątrz.
F
O
dłączyć złącze światła.
F
R
ozszerzyć występy i wyciągnąć oprawę
żarówek.
F
O
brócić żarówkę o ćwierć obrotu i ją
wymienić.
Przy montażu wykonać czynności w odwrotnej
kolejności. -

W
yciągnąć oprawę żarówki
kierunkowskazu w sposób opisany
wcześniej.
-
O
brócić żarówkę o 1/4
o
brotu i ją wymienić.
Aby zamontować, wykonać opisane czynności
w odwrotnej kolejności.
8
Informacje praktyczne

204
508_pl_Chap08_info-pratiques_ed02-2014
1. Światła stop (diody elektroluminescencyjne LED).
2.
Ś

wiatła cofania (W19W).
3.
K

ierunkowskazy (PY21W żó ł te).
4.
Ś

wiatła pozycyjne (diody
elektroluminescencyjne LED).
5.
Ś

wiatła przeciwmgłowe (diody
elektroluminescencyjne LED).
Światła tylne
F Otworzyć bagażnik, a następnie zdjąć
osłonę świateł.
F

W
yjąć piankę uszczelniającą.
F

O
dłączyć złącze świateł.
F

O
dkręcić nakrętkę mocującą światło.
Kierunkowskazy
(na błotniku)
F Ostrożnie wyciągnąć lampę na zewnątrz.
F
Z djąć piankę uszczelniającą.
F

W
ypiąć oprawkę żarówki.
F

P
rzekręcić żarówkę o ćwierć obrotu
i ją wymienić.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
Diody
elektroluminescencyjne -
LED
Aby wymienić światła, skontaktować
się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Informacje praktyczne

205
508_pl_Chap08_info-pratiques_ed02-2014

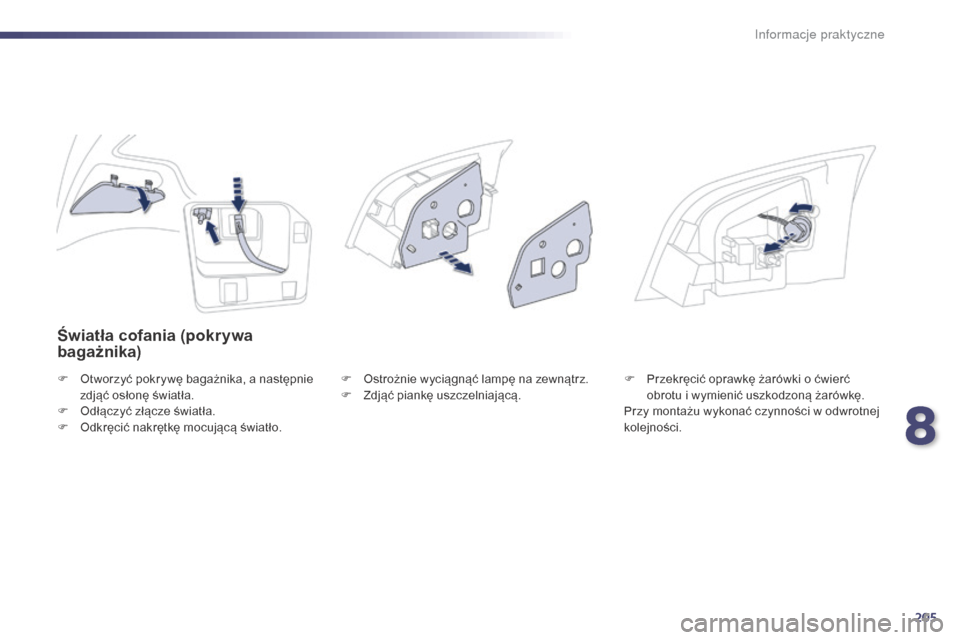

Światła cofania (pokrywa
bagażnika)
F Otworzyć pokrywę bagażnika, a następnie zdjąć osłonę światła.
F

O
dłączyć złącze światła.
F

O
dkręcić nakrętkę mocującą światło. F
O strożnie wyciągnąć lampę na zewnątrz.
F Z djąć piankę uszczelniającą.F
P rzekręcić oprawkę żarówki o ćwierć
obrotu i wymienić uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
8
In

206
508_pl_Chap08_info-pratiques_ed02-2014
Trzecie światło stop (diody
elektroluminescencyjne LED)
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Oświetlenie tablicy rejestracyjnej
F Włożyć cienki śrubokręt do jednego z dwóch otworów znajdujących się po
zewnętrznej stronie przezroczystej osłony.
F

P
odważyć osłonę i ją wypiąć.
F

O
dłączyć złącze lampy.
F

Z
djąć przezroczystą osłonę.
F

W
yciągnąć i wymienić żarówkę.
Informacje praktyczne

207
508_pl_Chap08_info-pratiques_ed02-2014

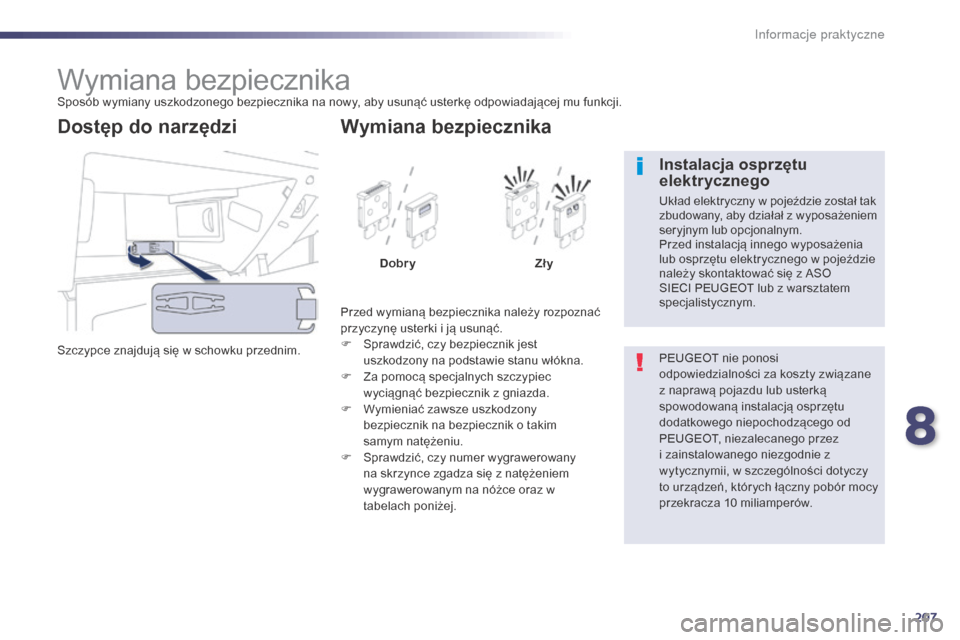

Wymiana bezpiecznikaSposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.
Szczypce znajdują się w schowku przednim.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć.
F
S
prawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu włókna.
Wymiana bezpiecznika
Dobry Zły
F

Z

a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
F

W

ymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.
F

S

prawdzić, czy numer wygrawerowany
na skrzynce zgadza się z natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej. PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą pojazdu lub usterką
spowodowaną instalacją osprzętu
dodatkowego niepochodzącego od
PEUGEOT, niezalecanego przez
i zainstalowanego niezgodnie z
wytycznymii, w szczególności dotyczy
to urządzeń, których łączny pobór mocy
przekracza 10
mil

iamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO
SIECI PEUGEOT lub z warsztatem
specjalistycznym.
8
Informacje praktyczne

208
508_pl_Chap08_info-pratiques_ed02-2014
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Otworzyć składaną płytkę i ścisnąć, aby wysunąć ją z występów ustalających. Bezpiecznik

Nr Natężenie
(A) Funkcje
F6 A lub B
15Radioodtwarzacz.
F8 3Alarm.
F13 10Zapalniczka z przodu.
F14 10Gniazdo 12V z przodu.
F16 3Tylna lampka sufitowa, tylne lampki oświetlenia mapy.
F17 3Przednia lampka sufitowa, lusterko w osłonie przeciwsłonecznej.
F28 A lub B
15Radioodtwarzacz.
F30 20Wycieraczka tylnej szyby.
F32 10Wzmacniacz audio.
