Peugeot 508 Hybrid 2014 Manualul de utilizare (in Romanian)

209
508_ro_Chap08_info-pratiques_ed02-2014

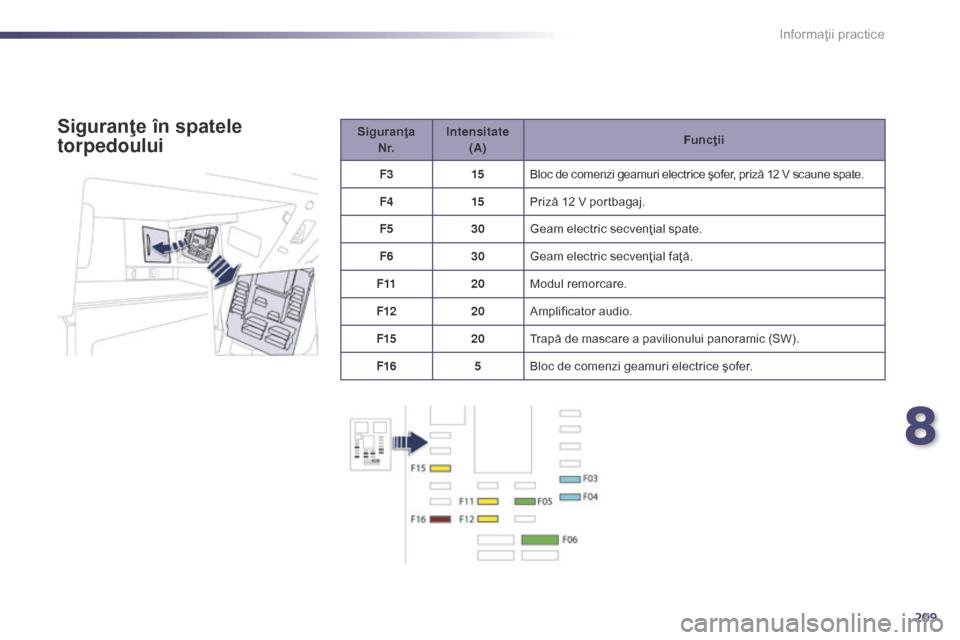

SiguranţaN r. Intensitate
(A) Funcţii
F3 15Bloc de comenzi geamuri electrice şofer, priză 12 V scaune spate.
F4 15Priză 12 V portbagaj.
F5 30Geam electric secvenţial spate.
F6 30Geam electric secvenţial faţă.
F11 20Modul remorcare.
F12 20Amplificator audio.
F15 20Trapă de mascare a pavilionului panoramic (SW).
F16 5Bloc de comenzi geamuri electrice şofer.Siguranţe în spatele
torpedoului
8
Informaţii practice

210
508_ro_Chap08_info-pratiques_ed02-2014
Siguranţe în
compartimentul motor
Acces la siguranţe
F Desfaceţi capacul.
F Î nlocuiţi siguranţa (vezi paragraful
corespunzător).
F

D
upă intervenţie, închideţi cu grijă capacul
pentru a garanta etanşeitatea cutiei cu
siguranţe. Siguranţa
N r. Intensitate
(A) Funcţii
F20 15Pompă spălător geamuri faţă/spate.
F21 20Pompă spălător faruri.
F22 15Claxon.
F23 15Lumini de drum dreapta.
F24 15Lumini de drum stânga.
F27 5Mască far stâng.
F28 5Mască far drept.
Cutia cu siguranţe este aşezată în
compartimentul motor aproape de baterie.
Informaţii practice

211
508_ro_Chap08_info-pratiques_ed02-2014
Baterie 12 V
Prezenta acestei etichete, in special
pe vehiculele echipate cu Stop &
Start, indica utilizarea unei baterii cu
plumb, de 12 V, de tehnologie si cu
caracteristici specifice, care necesita,
in caz de inlocuire sau debransare,
o interventie exclusiva in reteaua
P
e
ugeot sau la un Service autorizat.
Dupa remontarea bateriei, sistemul
Stop & Start nu va fi activ decat dupa
o imobilizarea continua a vehiculului,
a carei durata depinde de conditiile
climatice si de nivelul de incarcare a
bateriei (pana la aproximativ 8 ore). Bateria este situată sub capota motorului.
Pentru acces la baterie:
F

d
eschideţi capota folosind maneta din
interior, apoi pe cea din exterior,
F

în
depărtaţi capacul de plastic pentru a
ajunge la borna (+).
F

d
aca este necesar, desprindeti caseta de
sigurante pentru a retrage bateria.
Acces la baterieInstrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de
pe vehicul.
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite.
8
Informaţii practice

212
508_ro_Chap08_info-pratiques_ed02-2014
Pornire cu ajutorul altei
baterii
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul) şi
a unor cabluri de curent.Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Nu porniţi motorul dacă bateria este
conectată la un redresor.
Nu debranşaţi borna (+) cu motorul
pornit. F

Î
nlăturaţi protecţia de plastic a bonei (+),
dacă vehiculul dumneavoastră are această
echipare.
F

C
onectaţi cablul roşu la borna (+) a bateriei
în pana A , apoi la borna (+) a bateriei de
rezerva B .
F

R

idicaţi la maximum comanda D pentru
blocarea colierului E .
Debransare borna (+)
Rebranşare borna (+)
F Asezati colierul E deschis al cablului pe
borna (+) a bateriei.
F

A
păsaţi vertical colierul E , pentru o bună
asezare pe baterie.
F

B
locaţi colierul, ecartând pintenul de
poziţionare apoi coborând comanda D .
Nu for ţaţi comanda, deoarece, în cazul
în care colierul este incorect poziţionat,
blocarea este imposibilă; reluaţi
procedura.
Informaţii practice

213
508_ro_Chap08_info-pratiques_ed02-2014

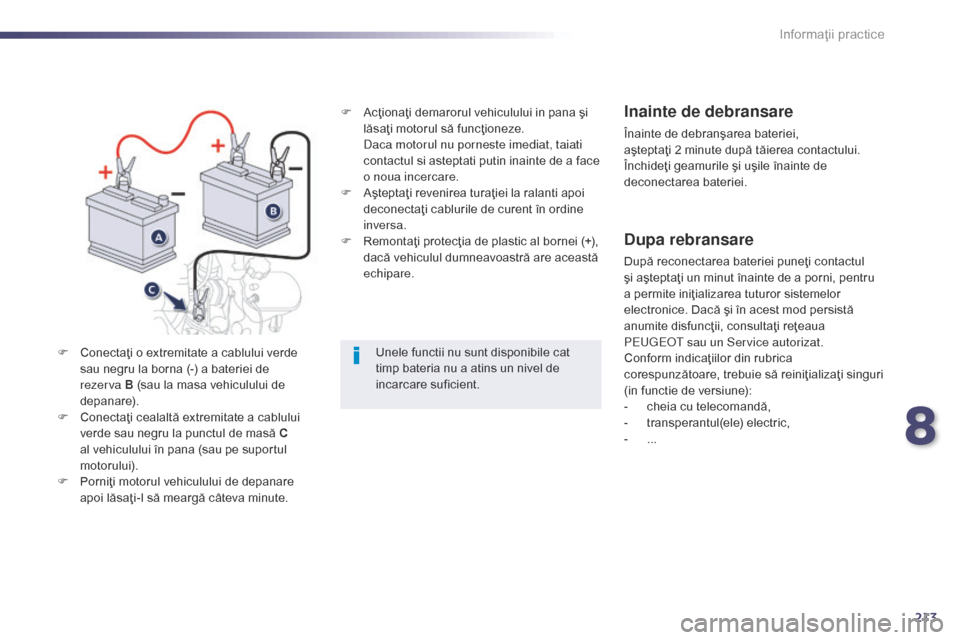

F Acţionaţi demarorul vehiculului in pana şi lăsaţi motorul să funcţioneze.
D

aca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face
o noua incercare.
F

A
şteptaţi revenirea turaţiei la ralanti apoi
deconectaţi cablurile de curent în ordine
inversa.
F

R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul dumneavoastră are această
echipare.
Unele functii nu sunt disponibile cat
timp bateria nu a atins un nivel de
incarcare suficient.Inainte de debransare
Înainte de debranşarea bateriei,
aşteptaţi 2 minute după tăierea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.
Dupa rebransare
După reconectarea bateriei puneţi contactul
şi aşteptaţi un minut înainte de a porni, pentru
a permite iniţializarea tuturor sistemelor
electronice. Dacă şi în acest mod persistă
anumite disfuncţii, consultaţi reţeaua
P
e

ugeot sau un Service autorizat.
Conform indicaţiilor din rubrica
corespunzătoare, trebuie să reiniţializaţi singuri
(in functie de versiune):
-

c
heia cu telecomandă,
-
t

ransperantul(ele) electric,
-
...
F


C

onectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva

B (sau la masa vehiculului de
depanare).
F

C

onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C
al vehiculului în pana (sau pe suportul
motorului).
F

P

orniţi motorul vehiculului de depanare
apoi lăsaţi-l să meargă câteva minute.
8
Informaţii practice

214
508_ro_Chap08_info-pratiques_ed02-2014
Reincarcarea bateriei cu un
redresor
F Debranşaţi bateria de pe vehicul.
F R espectaţi instrucţiunile de utilizare date
de producătorul redresorului.
F

R
econectaţi bateria, începând cu borna (-).
F

V
erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le. Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.
Este indicat ca, în cazul unei staţionări
îndelungate de mai mult de o luna, să
debranşaţi bateria.
Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare. Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie pe baterie trebuie
executata intr-un spatiu aerisit si in lipsa
oricarei surse de foc deschis sau sursa
de scantei, pentru a evita riscul de
explozie si de incendiu.
Nu incercati sa incarcati o baterie
inghetata; intai trebuie efectuata
dezghetarea bateriei pentru a evita
riscul unei explozii. Daca o baterie a
inghetat, controlati-o inainte de a o
incarca, in reteaua P
e

ugeot sau la
un Service autorizat care va controla
componentele interne pentru a nu
fi deteriorate si carcasa pentru a nu
fi fisurata, ceea ce ar implica riscul
pierderii de acid toxic si coroziv.
Nu inversati polaritatea şi utilizati numai
un redresor de 12 V.
Nu deconectaţi bateria cu motorul
pornit.
Nu reîncărcaţi bateria fără a deconecta
bornele.
Spalati-va pe maini dupa fiecare
operatiune.
Nu împingeţi vehiculul pentru a porni
motorul, dacă vehiculul este echipat cu
cutie de viteze pilotata sau automata.
Informaţii practice

215
508_ro_Chap08_info-pratiques_ed02-2014

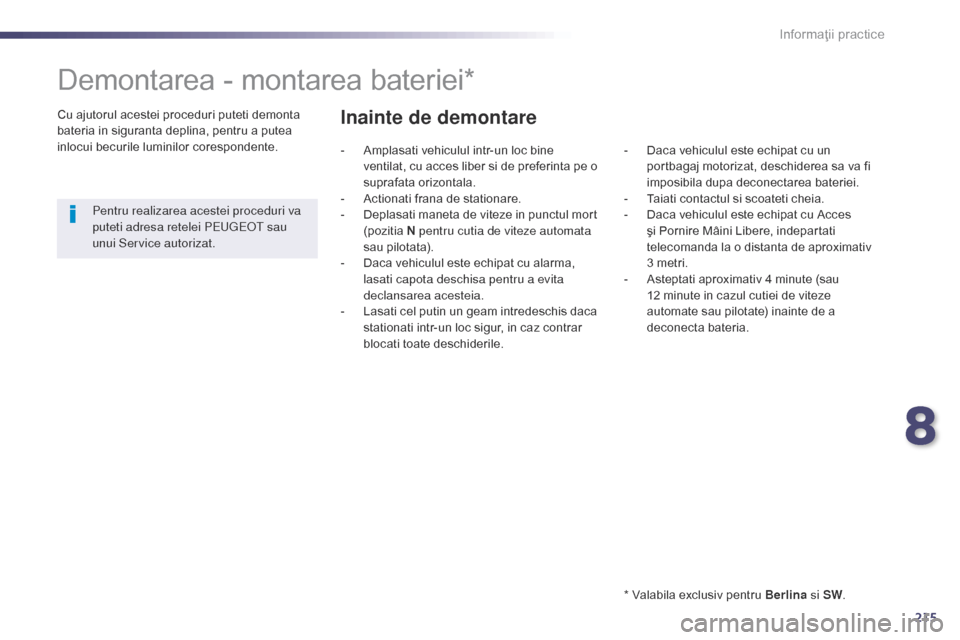

Demontarea - montarea bateriei*
* Valabila exclusiv pentru Berlina si SW.
Cu ajutorul acestei proceduri puteti demonta
bateria in siguranta deplina, pentru a putea
inlocui becurile luminilor corespondente.
Pentru realizarea acestei proceduri va
puteti adresa retelei P
e

ugeot
sau
unui Service autorizat.
Inainte de demontare
- Amplasati vehiculul intr-un loc bine ventilat, cu acces liber si de preferinta pe o
suprafata orizontala.
-

A
ctionati frana de stationare.
-

D
eplasati maneta de viteze in punctul mort
(pozitia N pentru cutia de viteze automata
sau pilotata).
-

D
aca vehiculul este echipat cu alarma,
lasati capota deschisa pentru a evita
declansarea acesteia.
-

L
asati cel putin un geam intredeschis daca
stationati intr-un loc sigur, in caz contrar
blocati toate deschiderile. -
D aca vehiculul este echipat cu un
portbagaj motorizat, deschiderea sa va fi
imposibila dupa deconectarea bateriei.
-

T
aiati contactul si scoateti cheia.
-

D
aca vehiculul este echipat cu Acces
şi Pornire Mâini Libere, indepartati
telecomanda la o distanta de aproximativ
3
metri.
-

A
steptati aproximativ 4 minute (sau
12
minute in cazul cutiei de viteze
automate sau pilotate) inainte de a
deconecta bateria.
8
Informaţii practice

216
508_ro_Chap08_info-pratiques_ed02-2014
Demontare
- Deconectati borna pozitiva (+) a bateriei. - I ndepartati elementul de mascare a
bateriei 1. - S
labiti 2 si apoi deconectati borna
negativa (- ) a bateriei.
-

D
esprindeti cablurile electrice 3.
-

D
esprindeti si indepartati cablul electric 4.
-

I
ndepartati piulita 5 a cablului pozitiv (+).
-

I
ndepartati cablul electric 6.
Informaţii practice

217
508_ro_Chap08_info-pratiques_ed02-2014

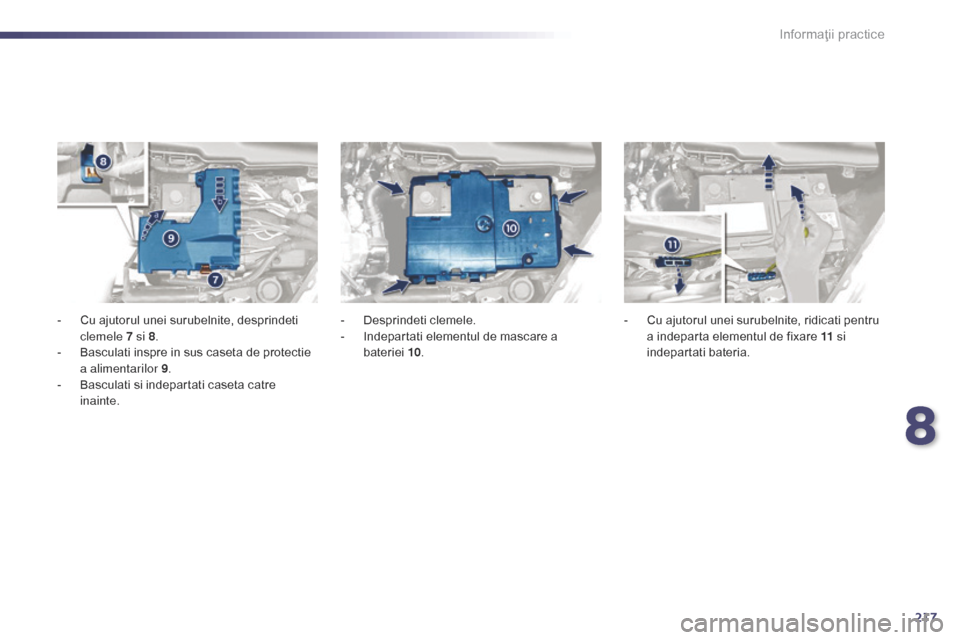

- Cu ajutorul unei surubelnite, desprindeti clemele 7 si 8 .
-

B
asculati inspre in sus caseta de protectie
a alimentarilor 9 .
-

B
asculati si indepartati caseta catre
inainte. - D
esprindeti clemele.
- I ndepartati elementul de mascare a
bateriei 10. -
C u ajutorul unei surubelnite, ridicati pentru
a indeparta elementul de fixare 11 si
indepartati bateria.
8
Informaţii practice

218
508_ro_Chap08_info-pratiques_ed02-2014
Montare
Pentru a monta, efectuati operatiile de
demontare in ordine inversa, ultima operatie
fiind conectarea bornei pozitive (+).
Dupa montare
- Controlati papucii bateriei.
- P uneti contactul fara a porni motorul.
-

V
erificati daca exista mesaje referitoare
la erori sau martori luminosi aprinsi. Daca
exista, consultati reteaua PEUGEOT sau
un service autorizat pentru o resetare la
zero a sistemului.
-

V
erificati functionarea corespunzatoare a
tuturor deschiderilor: usi si geamuri.
-

D
upa montare, asteptati aproximativ
1
minut (sau 2 minute in cazul cutiei de
viteze automate sau pilotate).
-
P

orniti motorul.
-

V
erificati functionarea corespunzatoare a
functiei antiprindere: actionare geamuri,
trapa de plafon, acoperis panoramic. -

D
aca autovehiculul este echipat cu
frana electrica, verificati functionarea
corespunzatoare a acesteia, efectuand o
eliberare si apoi o actionare.
-
T
aiati contactul.
-
I
esiti din vehicul si apoi verificati
functionarea corecta a telecomenzii.
-
P
rogramati: ora, posturile radio si
configuratia sistemului audio.
La deconectarea bateriei, este posibil
ca unele functii sa fie indisponibile
momentan: Stop (Stop & Start),
Climatizare, Navigatie.
In toate situatiile, daca detectati o
anomalie consultati reteaua P
e

ugeot
sau un Service autorizat.
