Page 41 of 304

.
39
Hybridsystem

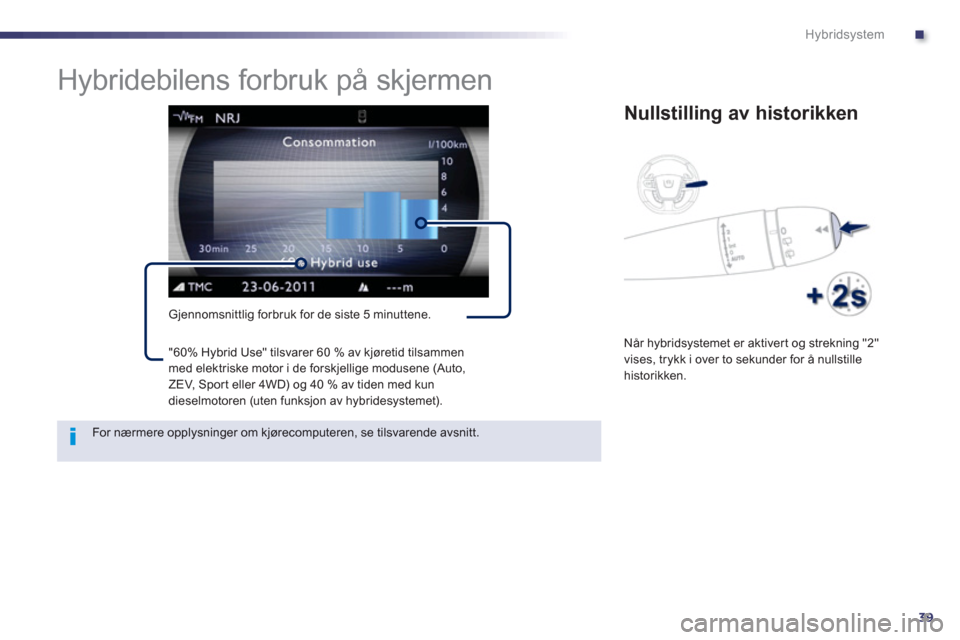

Hybridebilens forbruk på skjermen
Gjennomsnittlig forbruk for de siste 5 minuttene.
Nullstilling av historikken
Når hybridsystemet er aktivert og strekning "2"
vises, trykk i over to sekunder for å nullstille
historikken.
For nærmere opplysninger om kjørecomputeren, se tilsvarende avsnitt. "60% H
ybrid Use" tilsvarer 60 % av kjøretid tilsammen med elektriske motor i de forskjellige modusene (Auto,
ZEV, Spor t eller 4WD) og 40 % av tiden med kun
dieselmotoren (uten funksjon av hybridesystemet).
Page 42 of 304

40
Hybridsystem

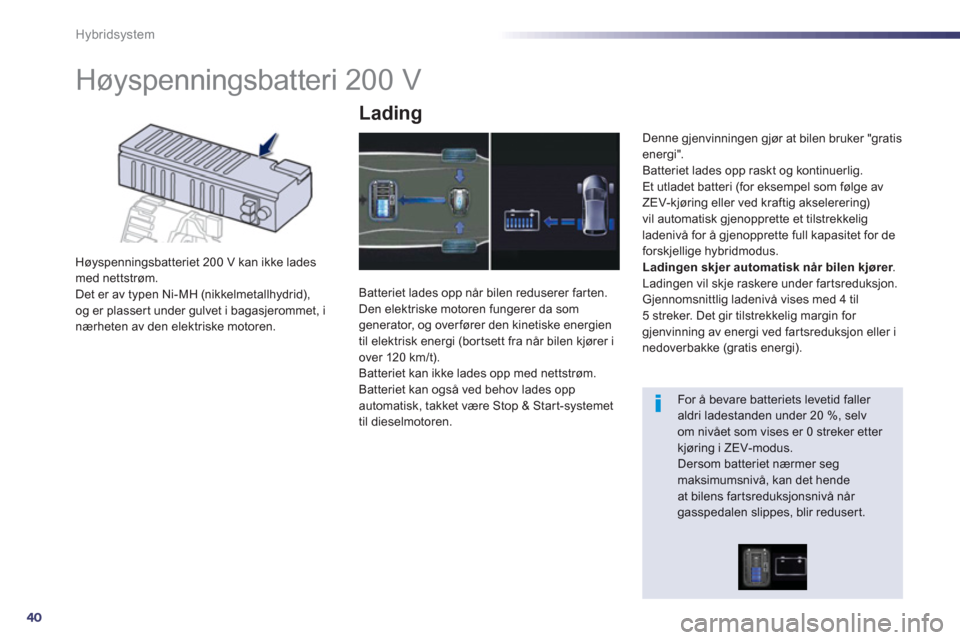

Høyspenningsbatteri 200 V
Høyspenningsbatteriet 200 V kan ikke ladesmed nettstrøm.
Det er av typen Ni-MH (nikkelmetallhydrid),
og er plassert under gulvet i bagasjerommet, inærheten av den elektriske motoren.
Lading
Batteriet lades opp når bilen reduserer far ten.Den elektriske motoren fungerer da somgenerator, og overfører den kinetiske energien
til elektrisk energi (bortsett fra når bilen kjører i
over 120 km
/t).
Batteriet kan ikke lades opp med nettstrøm.
Batteriet kan o
gså ved behov lades opp
automatisk, takket være Stop & Start-systemet
til dieselmotoren.
Denne
gjenvinningen gjør at bilen bruker "gratis energi".
Batteriet lades opp raskt o
g kontinuerlig.
Et utladet batteri (for eksempel som følge avZEV-kjøring eller ved kraftig akselerering)
vil automatisk gjenopprette et tilstrekkeligladenivå for å gjenopprette full kapasitet for deforskjellige hybridmodus.Ladingen skjer automatisk når bilen kjører.r Ladingen vil skje raskere under far tsreduksjon.
Gjennomsnittlig ladenivå vises med 4 til 5 streker. Det gir tilstrekkelig margin for gjenvinning av energi ved far tsreduksjon eller i nedoverbakke (gratis energi).
For å bevare batteriets levetid faller aldri ladestanden under 20 %, selvom nivået som vises er 0 streker etter kjøring i ZEV-modus. Dersom batteriet nærmer segmaksimumsnivå, kan det hende at bilens far tsreduksjonsnivå når gasspedalen slippes, blir reduser t.
Page 43 of 304

.
41
Hybridsystem

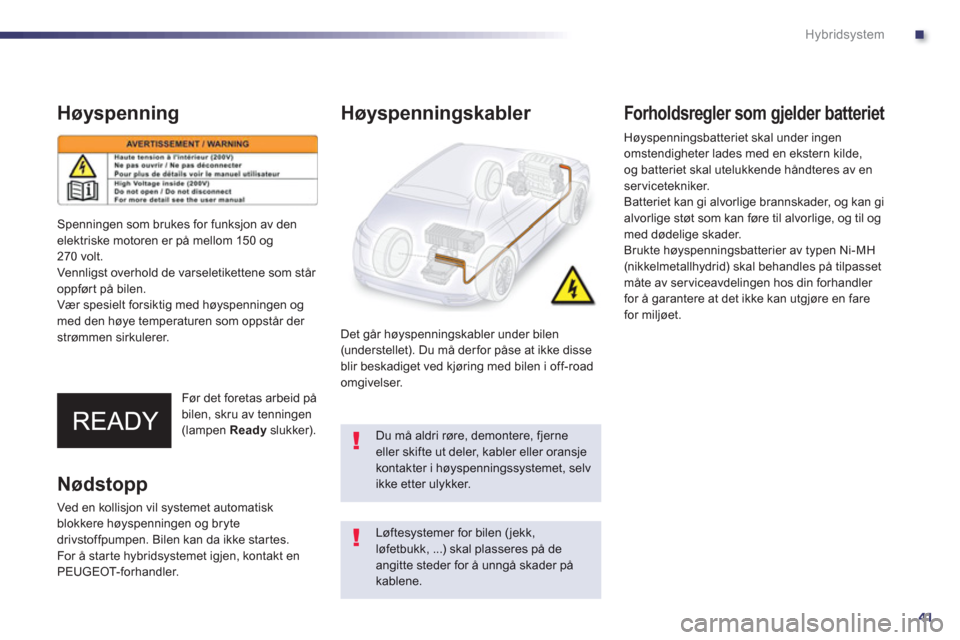

Høyspenning
Før det foretas arbeid påbilen, skru av tenningen (lampen Ready slukker).
Høyspenningskabler
Det går høyspenningskabler under bilen (understellet). Du må der for påse at ikke disse
blir beskadiget ved kjøring med bilen i off-road
omgivelser.
Forholdsregler som gjelder batteriet
Høyspenningsbatteriet skal under ingen omstendigheter lades med en ekstern kilde,
og batteriet skal utelukkende håndteres av en servicetekniker.
Batteriet kan gi alvorlige brannskader, og kan gi
alvorlige støt som kan føre til alvorlige, og til ogmed dødelige skader.
Brukte høyspenningsbatterier av typen Ni-MH (nikkelmetallhydrid) skal behandles på tilpasset
måte av serviceavdelingen hos din forhandler for å garantere at det ikke kan utgjøre en farefor miljøet.
Løftesystemer for bilen (jekk,løfetbukk, ...) skal plasseres på de angitte steder for å unngå skader påkablene.
Spennin
gen som brukes for funksjon av denelektriske motoren er på mellom 150 og
270 volt.
Vennligst overhold de varseletikettene som står
oppført på bilen.
Vær spesielt
forsiktig med høyspenningen ogmed den høye temperaturen som oppstår der strømmen sirkulerer.
Nødstopp
Ved en kollisjon vil systemet automatisk
blokkere høyspenningen og bryte
drivstoffpumpen. Bilen kan da ikke star tes.
For å star te hybridsystemet igjen, kontakt en
PEUGEOT-forhandler.
Du må aldri røre, demontere, fjerne eller skifte ut deler, kabler eller oransjekontakter i høyspenningssystemet, selvikke etter ulykker.
Page 44 of 304

42
Hybridsystem

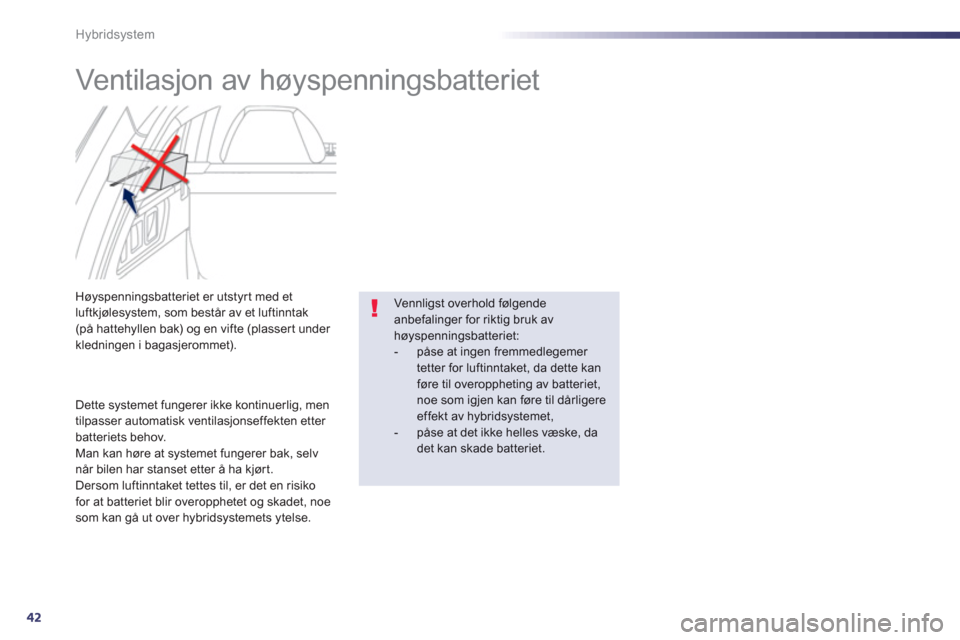

Ventilasjon av høyspenningsbatteriet
Høyspenningsbatteriet er utstyrt med et
luftkjølesystem, som består av et luftinntak (på hattehyllen bak) og en vifte (plassert under
kledningen i bagasjerommet).
Dette s
ystemet fungerer ikke kontinuerlig, men
tilpasser automatisk ventilasjonseffekten etter batteriets behov.
Man kan høre at systemet fungerer bak, selv når bilen har stanset etter å ha kjørt.
Dersom luftinntaket tettes til, er det en risiko for at batteriet blir overopphetet og skadet, noe som kan gå ut over hybridsystemets ytelse.
Vennligst overhold følgende anbefalinger for riktig bruk avhøyspenningsbatteriet: - påse at ingen fremmedlegemer tetter for luftinntaket, da dette kan føre til overoppheting av batteriet,noe som igjen kan føre til dårligereeffekt av hybridsystemet,- påse at det ikke helles væske, da det kan skade batteriet.
Page 45 of 304

.
43
Hybridsystem

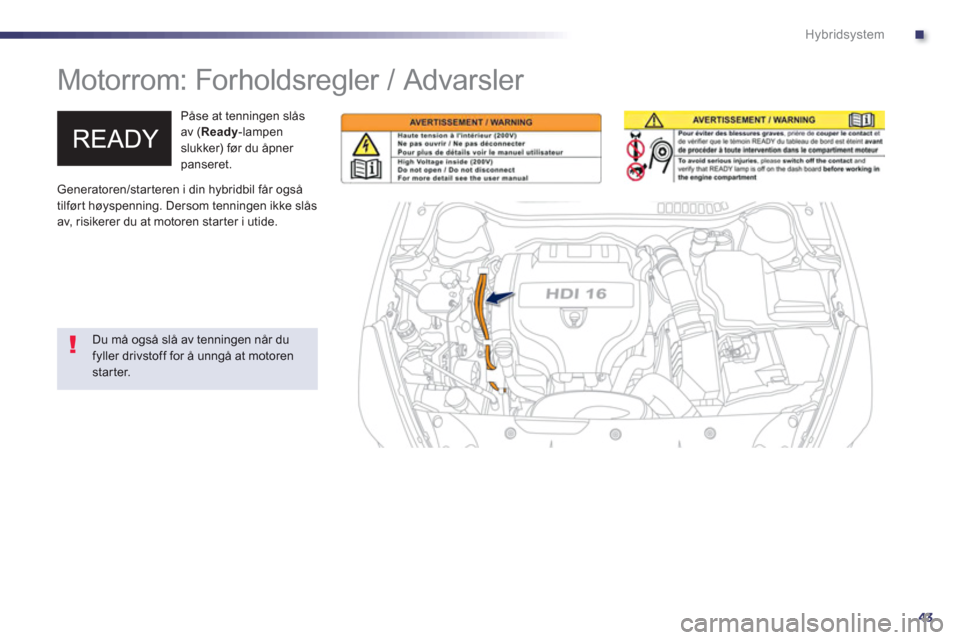

Motorrom: Forholdsregler / Advarsler
Påse at tenningen slås
av (Ready-lampenslukker) før du åpner panseret.
Generatoren/star teren i din h
ybridbil får også
tilført høyspenning. Dersom tenningen ikke slås
av, risikerer du at motoren star ter i utide.
Du må også slå av tenningen når du fyller drivstoff for å unngå at motorenstarter.

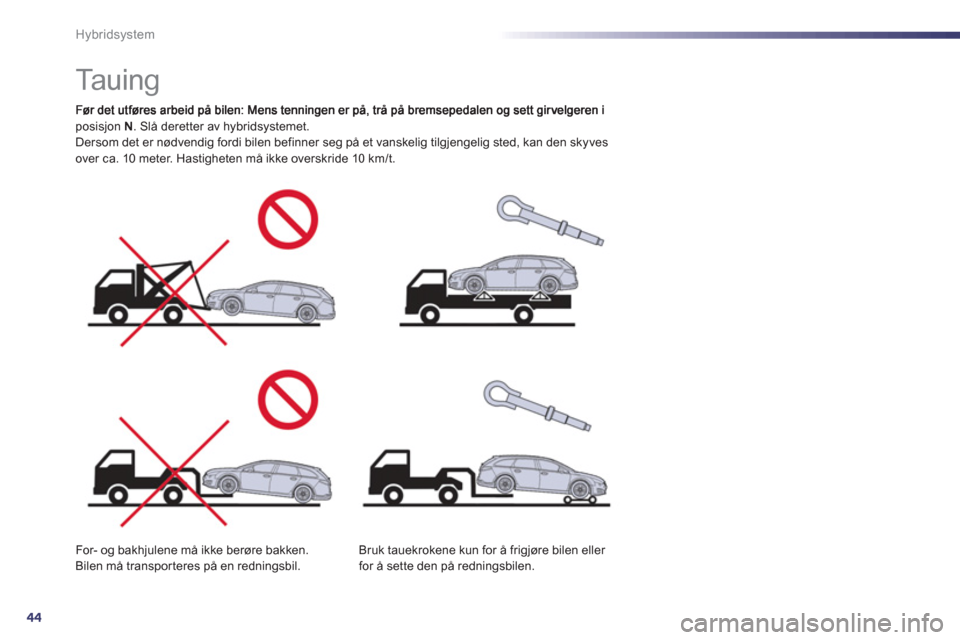

Page 46 of 304

44
Hybridsystem
Ta u i n g
posisjon N
. Slå deretter av hybridsystemet.
Dersom det er nødvendig fordi bilen befinner seg på et vanskelig tilgjengelig sted, kan den skyves
over ca. 10 meter. Hastigheten må ikke overskride 10 km/t.
For- o
g bakhjulene må ikke berøre bakken. Bilen må transpor teres på en redningsbil.
Bruk tauekrokene kun for å frigjøre bilen eller
for å sette den på redningsbilen.
Page 47 of 304

1
45
Kontroll under kjøring

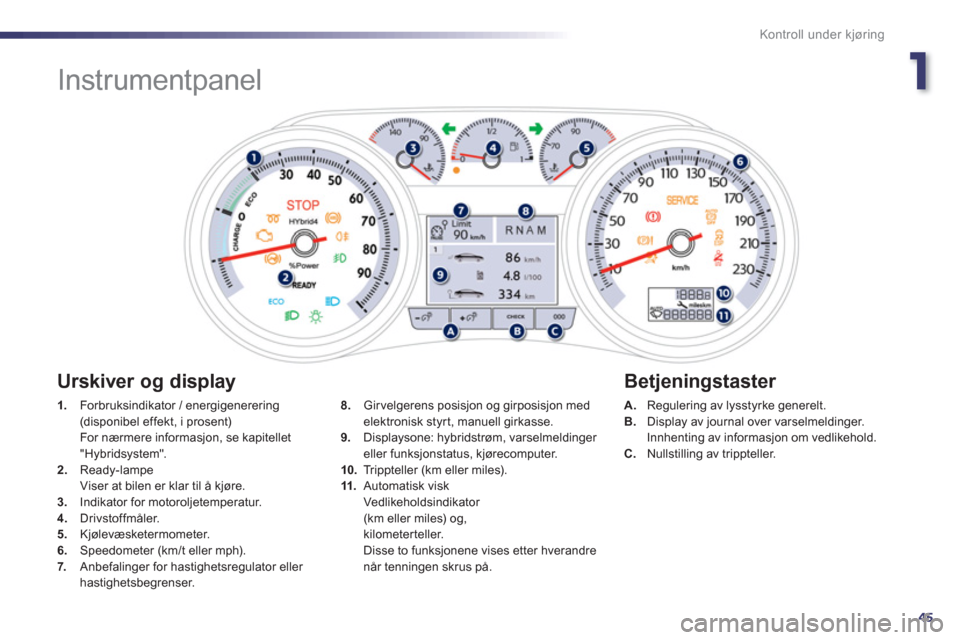

Instrumentpanel
1.
Forbruksindikator / energigenerering(disponibel effekt, i prosent)
For nærmere informasjon, se kapitellet
"Hybridsystem".
2.Ready-lampe
Viser at bilen er klar til å kjøre. 3.Indikator for motoroljetemperatur.4. Drivstoffmåler.
5. Kjølevæsketermometer.
6.Speedometer (km/t eller mph). 7. Anbefalinger for hastighetsregulator eller hastighetsbegrenser.
A.Regulering av lysstyrke generelt.B.
Display av journal over varselmeldinger.
Innhenting av informasjon om vedlikehold.
C. Nullstilling av trippteller.
8.
Girvelgerens posisjon og girposisjon medelektronisk styrt, manuell girkasse.9.
Displaysone: hybridstrøm, varselmeldinger eller funksjonstatus, kjørecomputer.
10.Tr i p p t e l l e r (km eller miles).
11.Automatisk visk
Vedlikeholdsindikator (km eller miles) og,
kilometerteller.
Disse to funksjonene vises etter hverandre
når tenningen skrus på.
Urskiver og display
Betjeningstaster
Page 48 of 304

46
Kontroll under kjøring
Lamper
Visuelle symboler som informerer føreren
om at et system er i funksjon (kontrollamper for funksjon og nøytralisering) eller at det har
oppstått en feil (varsellampe).
Når tenningen settes på
Noen varsellamper, i instrumentpanelet og/eller
i displayet i instrumentpanelet, lyser i noen
sekunder når tenningen settes på.
Med en gang motoren star ter, skal disse
lampene slukke.
Dersom dette ikke er tilfelle, se informas
jon om
vedkommende varsellampe før du kjører.
Kombinerte varsler
Visse lamper kan lyse samtidig som det avgiset lydsignal og en melding vises i displayet i
instrumentpanelet.
Lampen kan lyse vedvarende eller blinke.
Visse lamper kan tennes på to måter.Typen tenning må forbindes med bilens funksjonstilstand for at du skal kunne
vite om situasjonen er normal eller omdet har oppstått en feil.
1
2
2
2
3
3
3
2
3
3

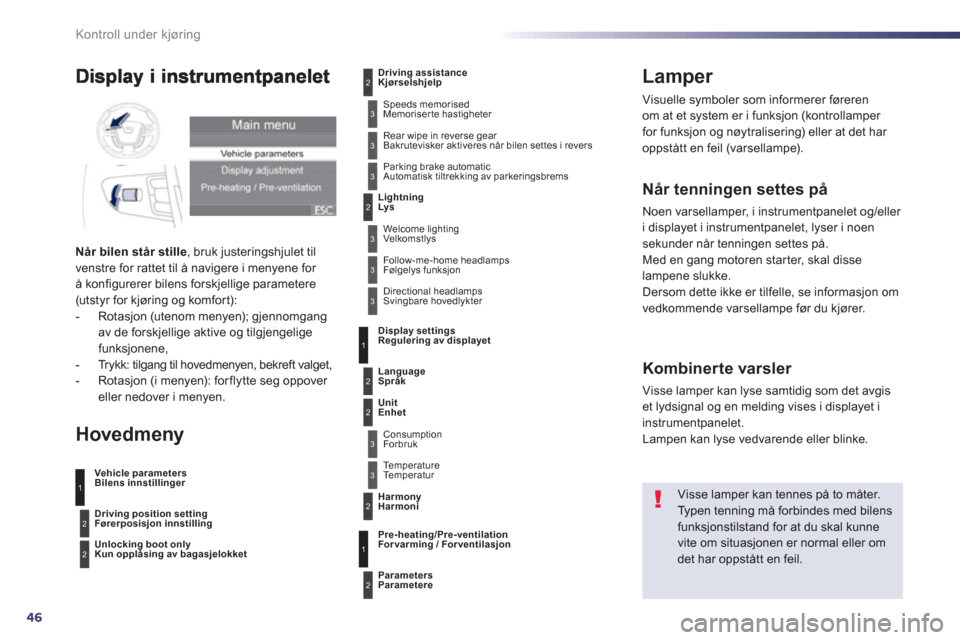

Når bilen står stille, bruk justeringshjulet til
venstre for rattet til å navigere i menyene for å konfigurerer bilens forskjellige parametere(utstyr for kjøring og komfor t):
- Rotasjon (utenom menyen); gjennomgang av de forskjellige aktive og tilgjengeligefunksjonene,
- Trykk: tilgang til hovedmenyen, bekreft valget,
- Rotasjon (i menyen): forflytte seg oppover
eller nedover i menyen.
Hovedmeny
Vehicle parametersBilens innstillinger
Display settings
Regulering av displayet
Pre-heatin
g/Pre-ventilation
For varming / For ventilasjon
Driving position setting
Førerposisjon innstilling
Unlocking boot onlyKun opplåsing av bagasjelokketDrivin
g assistance
Kjørselshjelp
Speeds memorised Memoriserte hastigheter
Rear wipe in reverse
gear
Bakrutevisker aktiveres når bilen settes i revers
Parking brake automaticAutomatisk tiltrekking av parkeringsbrems
Li
ghtningLys
Welcome li
ghtingVelkomstlys
Follow-me-home headlamps
Føl
gelys funksjon
Directional headlamps
Svingbare hovedlykter
Parameters
Parametere Lan
guage
Språk
Unit
Enhet
Consumption
Forbruk
Te m
perature
Te m p e r a t u r
Harmony
Harmoni
3
1
2
2
3
2
3
1
2
Page 49 of 304

1
47
Kontroll under kjøring
Lamper for kjøring
Hvis en av de følgende lampene tennes i instrumentpanelet og/eller i displayet i instrumentpanelet, betyr det at det korresponderende system har blitt aktiver t.
IndikatorTilstandÅrsakAktivering / Obser vasjoner
Venstre blinklys
blinklys med lydsignal. Lysbetjeningen er trykket nedover.
Høyre blinklys
blinklys med lydsignal. Lysbetjeningen er trykket oppover.
Parklys
vedvarende. Lysbetjeningen er i posisjon"Parklys".
Nærlys
vedvarende. Lysbetjeningen er i posisjon "Nærlys".
Fjernlys
vedvarende. Lysbetjeningen er trukket mot deg. Trekk i betjeningen for å komme tilbake til nærlys.
Ready(klar) lyser vedvarende. Bilen er klar til å kjøre, og du kan trå på gasspedalen. Den tiden lampen lyser tilsvarer opprettelsen avhøyspenning i bilen.
Tåkelys bak
vedvarende. Tå ke lysene bak er på. Drei ringen på betjeningen bakover for å deaktivere
tåkelysene.
For nærmere informasjon om lysfunksjonene, se kapittelet "Sikt".
Fjernlysassistent
vedvarende. Lysbetjeningen er trukket mot deg og
t
asten er aktivert.Lampen til tasten lyser. Kameraet som sitter på det innvendi
ge speilet, tillater
eller ikke, skifte mellom fjernlys og nærlys, i henhold til
utvendig belysning og trafikkforhold.
Trekk i lysbetjeningen for å gå tilbake til nærlys.
Page 50 of 304

48
Kontroll under kjøring
IndikatorTilstandÅrsakAktivering / Obser vasjoner
For varmingdieselmotorvedvarende. Oppstartknappen "START/STOP"er valgt (Tenning).Vent til lampen slukker før du starter.
Når den er slukket, star ter bilen øyeblikkelig, på betingelse av at
du for tsatt holder bremsepedalen nede på biler med automatisk
girkasse; eller trykker inn clutchen på biler med manuell girkasse.
Var igheten for tenning av lampen bestemmes av klimatiske forhold(inntil ca. tretti sekunder under ekstreme værforhold).
Hvis motoren ikke star ter, sett på tenningen igjen og vent til lampen
slukker, start deretter motoren.
Elektrisk parkeringsbremsvedvarende. Den elektriske parkeringsbremsener tiltrukket eller dårlig utløst.Utløs parkeringsbremsen for å slukke lampen; med foten på
bremsepedalen. Overhold sikkerhetsforskriftene.
For ytterligere informasjon om parkeringsbremsen, se kapittel"Kjøring".
Nøytralisering av de automatiske funksjonene til den elektriske parkeringsbremsen
vedvarende. Funksjonene "automatisk
tiltrekking" (når motoren slås
av) og "automatisk utløsing" er
nøytraliser te, eller defekte. Aktiver funks
jonen (avhengig av bestemmelsesland) ved hjelp av
bilens konfigurasjonsmeny, eller kontakt PEUGEOT- fo r han dl er net teller et kvalifisert verksted.
Bremsen kan utløses manuelt ved hjelp av nødprosedyren.
For nærmere informasjon om den elektriske parkeringsbremsen,
se avsnittet "Kjøring".
Foten på bremsenblinker. Clutchen vil bli overopphetet
dersom du bruker gasspedalen
til å holde bilen lenge i ro i en stigning.Bruk bremsepedalen o
g/eller den elektriske parkeringsbremsen.
