Peugeot 508 RXH 2012 Instrukcja Obsługi (in Polish)

7
169
Bezpieczeństwo






Sygnał dźwiękow y
)
Nacisnąć środkową część kierownicy z
wbudowanym zespołem sterującym.
System alarmu dźwiękowego w celu
ostrzegania innych użytkowników drogi o grożącym niebezpieczeństwie.

Sygnału dźwiękowego należy używaćwyłącznie i z umiarem w przypadkach:


- bezpośredniego zagrożenia,

- wyprzedzania rowerzysty lubpieszego,

- zbliżania się do miejsca oograniczonej widoczności.









Połączenie alarmowe lub
z assistance drogowym

Ta funkcja umożliwia wykonanie połączenia
alarmowego lub z pomocą drogową PEUGEOT.

Szczegółowe informacje na temat korzystania z tej funkcji znajdują się w rubryce "Audio i telematyka".

170
Bezpieczeństwo
System elektronicznej kontroli stabilności
zawiera następujące systemy:
- system zapobiegający blokadzie kół (ABS)
oraz elektroniczn
y rozdzielacz hamowania (REF),
- system wspomagania hamowaniaawaryjnego (AFU),
- system zapobiegający poślizgowi kół
(ASR),
- dynamiczna kontrola stabilności (CDS).






























System elektronicznej kontroli stabilności (ESP)


Definicje


System zapobiegający blokadzie
kół (ABS) oraz elektroniczny rozdzielacz hamowania (REF)

System ten zwiększa stabilność oraz zwrotność samochodu w trakcie hamowaniaoraz zapewnia większą kontrolę na zakrętach,
w szczególności na złej lub śliskiej nawierzchni.
ABS uniemożliwia zablokowanie się kół w
trakcie hamowania awaryjnego.
REF zapewnia r
ówne hamowanie każdegokoła.


System wspomagania
hamowania awaryjnego (AFU)
W nagłych wypadkach system ten umożliwia
jak najszybsze osiągnięcie optymalnej siły
hamowania i tym samym zmniejsza drogę
h
amowania.
Włącza się w zależności od szybkości nacisku
na pe
dał hamulca. Powoduje on zmniejszenie
oporu pedału hamulca i zwiększenieskuteczności hamowania.

System zapobiegający poślizgowi
kół (ASR)

System ASR optymalizuje napęd samochodu,
tak by uniknąć poślizgu kół, działając na
hamulce kół napędowych oraz silnik. Umożliwia
również poprawienie stabilności kierunkowej w momencie przyspieszania.


Dynamiczna kontrola
stabilności (CDS)

W przypadku różnicy między torem jazdy samochodu a torem żądanym przez kierowcę,system CDS kontroluje poszczególne koła i
automatycznie wyhamowuje jedno lub kilka kół
oraz wpływa na silnik, tak by samochód powrócił na żądany tor jazdy w granicach praw fizyki.

7
171
Bezpieczeństwo
Układ wspomagający jazdę
po śniegu (Inteligentny
system kontroli trakcji)

Państwa samochód wyposażony jest w układ
wspomagający jazdę po śniegu: Inteligentny
system kontroli trakcji. Ta a u t o m a tyczna funkcja umożliwia
wykrywanie przez cały czas sytuacji słabejprzyczepności, które mogą utrudniać ruszanie
z miejsca oraz jazdę samochodem po świeżym,
głębokim śniegu lub po ubitym śniegu.
W tych sytuacjach Inteligentny systemkontroli trakcji ogranicza poślizgprzednich kół w celu zapewnienia
optymalnej przyczepności i zachowania
żądanego toru jazdy.
W wyjątkowo trudnych warunkach (głęboki
śnieg, błoto…) może okazać się przydatneczasowe wyłączenie układów dynamicznej kontroli stabilności izapobiegającegopoślizgowi kół
w celu przywrócenia poślizgu
kół i odzyskania przyczepności.
Zaleca się ponownie włączyć system, gdy tylko
to będzie możliwe.
Na drogach o słabej przyczepności zaleca się
opon
y zimowe.
Działanie
System zapobiegający blokadzie kół (ABS) i elektroniczny rozdzielacz hamowania (REF)
W przypadku hamowania awaryjnego,wcisnąć bardzo mocno pedał hamulca niezwalniając nawet na chwilę siły nacisku.


W przypadku wymiany kół (opon i felg) zwrócić uwagę, aby posiadały onehomologację zgodną z pojazdem.
Normalne działanie układu ABS objawiasię lekkimi drganiami pedału hamulca. Zapalenie się tej kontrolki i
towarzyszący temu sygnał dźwiękowy
oraz informacja tekstowa oznaczają
nieprawidłowe działanie systemu
ABS, co może spowodować utratę kontroli nadpojazdem w momencie hamowania.

Zapalenie się tej kontrolki, sprzężonej
z
kontrolką STOPoraz towarzyszący
temu sygnał dźwiękowy oraz
in
formacja tekstowa oznaczają nieprawidłowe działanie elektronicznegorozdzielacza siły hamowania (REF), co może
być przyczyną utraty kontroli nad pojazdem w
momencie hamowania.
Należy koniecznie zatrzymać pojazd.W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

172
Bezpieczeństwo
Dynamiczna kontrola stabilności(CDS)

Włączenie
System włącza się automatycznie po każdymuruchomieniu silnika.
W przypadku utraty przyczepności lubniekontrolowanej zmiany toru jazdy następuje
uruchomienie systemu.
Jest to s
ygnalizowane miganiem kontrolki w zestawie wskaźników.

Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu, który
wjechał w błoto, unieruchomionego w śniegu,na sypkim gruncie) korzystne może się okazać
wyłączenie systemu CDS w celu spowodowania
poślizgu kół i odzyskania przyczepności.
System CDS zapewnia zwiększone bezpieczeństwo przy normalnej jeździe,ale nie powinien skłaniać kierowcy dododatkowego ryzyka lub do jazdy ze zbyt dużą prędkością.
Funkcjonowanie systemu nieoznacza dowolności w interpretacji zaleceń producenta w zakresieeksploatacji i doboru kół (opony i felgi), elementów hamujących, elementówelektronicznych oraz procedur montażu i napraw ASO SIECI PEUGEOT.
Po zderzeniu sprawdzić system wASO SIECI PEUGEOT lub w warsztacie specjalistycznym.


Usterka
Zapalenie się kontrolki, sygnał
dźwiękowy oraz komunikat nawyświetlaczu w zestawie wskaźnik

7
173
Bezpieczeństwo

Pasy bezpieczeństwa


Przednie pasy
bezpieczeństwaT
ylne pasy
bezpieczeństwa
Tylne siedzenia wyposażone są w
trzypunktowe pasy bezpieczeństwa z nawijaczem i ogranicznikiem siły naprężenia
(z w yjątkiem tylnego środkowego siedzenia).
Zapinanie
)
Pociągnąć za pas, a następnie wsunąć
klamrę do sprzączki.
)
Sprawdzić zapięcie pociągając za pas.


Odpinanie
)
Nacisnąć czerwony przycisk na sprzączce. )
Przytrzymać pas podczas jego zwijania.


Przednie pas
y bezpieczeństwa wyposażonesą w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego ibocznego. W zależności od siły uderzeniasystem napinaczy pirotechnicznych natychmiast napręża pas i dociska go do ciała pasażerów.
Na
pinacze pirotechniczne pasów bezpieczeństwa
działają przy włączonym zapłonie.

Ogranicznik siły naprężenia zmniejsza nacisk pasa na klatkę piersiową osoby, zwiększając jej
bezpieczeństwo.

174
Bezpieczeństwo
Regulacja wysokości z przodu
)Aby odnaleźć punkt mocowania, ścisnąćmoduł i przesunąć go aż do zablokowania.


Powyżej mniej więcej 20 km
/h przez
dwie minuty kontrolka/kontrolkimiga/migają i uruchamia się sygnał
dźwiękowy. Po upływie dwóch
minut kontrolka
/kontrolki pozostanie/pozostają zapalona/zapalone dop

7
175
Bezpieczeństwo

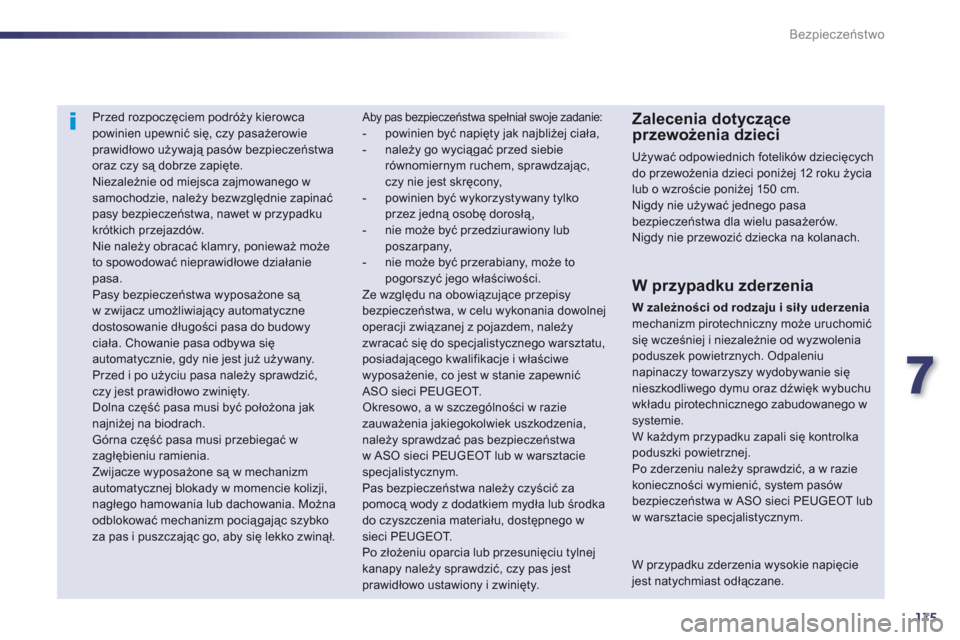

Przed rozpoczęciem podróży kierowcapowinien upewnić się, czy pasażerowie prawidłowo używają pasów bezpieczeństwa
oraz czy są dobrze zapięte. Niezależnie od miejsca zajmowanego wsamochodzie, należy bezwzględnie zapinać pasy bezpieczeństwa, nawet w przypadku kr

176
Bezpieczeństwo

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem pasażera na tylnym środkowym siedzeniu)w razie silnego zderzenia. Uzupełniają one
działanie pasów bezpieczeństwa, wyposażonych
w ogranicznik siły napięcia (z wyjątkiem pasażera na tylnym środkowym siedzeniu).
Podczas zderzenia, elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
- w razie silnego zderzenia, poduszkinapełniają się natychmiast, chroniąc tym
samym pasażerów pojazdu (z wyjątkiem pasażera na tylnym środkowym siedzeniu);natychmiast po zderzeniu, gaz zawarty
w poduszce powietrznej ulatnia się, aby
nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,
- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania, poduszki niezadziałają, ponieważ pasy bezpieczeństwa zapewnią optymalne zabezpieczenie.
Poduszki powietrzne funkcjonują tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnegozderzenia (w trakcie tego samego wypadku lub innego wypadku), poduszka powietrzna nie zadziała.
Wystrzeleniu poduszki powietrznej towarzyszy wydostawanie sięnieszkodliwego dymu oraz odgłosu,spowodowanego odpaleniem ładunku pirotechnicznego zabudowanego w systemie. Dym jest nieszkodliwy, ale może byćdrażniący dla osób uczulonych.
Dźwięk wybuchu może, na krótki czas, osłabić słuch.


Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego. B.
Strefa uderzenia bocznego.
Przednie poduszki powietrzne


Aktywacja

Poduszki powietrzne wyzwalają się jednocześnie, o
ile przednia poduszka powietrzna pasażera nie jest
wyłączona, w razie silnego zderzenia czołowego całą
lub częścią przedniej strefy samochodu A
, zgodnie z
osią wzdłużną samochodu w płaszczyźnie poziomej
oraz w kierunku od przodu do tyłu samochodu.

Poduszka powietrzna rozwija się między klatką piersiową
i głową osób na przednich siedzeniach i kierownicą
po stronie kierowcy oraz deską rozdzielczą po stronie
pasażera w celu amor tyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni kierowcę i pasażera na przednim fotelu, ograniczając niebezpieczeństwo uszkodzenia głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się wśrodkowej części kierownicy, natomiast poduszka
powietrzna pasażera w desce rozdzielczej powyżejprzedniego schowka.

7
177
Bezpieczeństwo


Wyłączenie

Tylko poduszka powietrzna po stronie pasażera może być wyłączona: )przy wyłączonym zapłonie
włożyü
klucz do wyłącznika poduszki powietrznej
pasażera,)przekręcić klucz w położenie "OFF",)następnie wyjąć klucz nie zmieniając jegopołożenia.
W zależności od wersji pojazdu, ta
kontrolka zaświeci się w zestawie
wskaźników lub na w
yświetlaczu kontrolek pasa bezpieczeństwa i przedniej poduszki powietrznejpasażera po włączeniu zapłonu oraz przez cały czas,
gdy poduszka powietrzna jest wyłączona.

Aby zapewnić bezpieczeństwo dziecka wprzypadku montażu fotelika dziecięcego na przednim fotelu pasażera w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć przednią poduszkę powietrzną pasażera.W przeciwnym razie dziecko narażonebędzie na poważne obrażenia ciała lubśmierć w momencie wyzwolenia poduszki powietrznej pasażera.

Jeżeli co najmniej jedna z dwóch kontrolek poduszek powietrznychzaświeci się na stałe, nie należy instalować fotelika dziecięcego naprzednim fotelu.
Przeprowadzić kontrolę w ASOsieci PEUGEOT lub w warsztacie specjalistycznym.

Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przywyłączonym zapłonie
, należy przekręcićprzełącznik w położenie "ON"w celu ponownejaktywacji poduszki powietrznej pasażera jadącego z przodu.

Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpiecze
ństwa i czołowej poduszki
powietrznej pasażera na około 1 minutę, jeżeli poduszka czołowa
pasażera jest włączona.


Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźnik

178
Bezpieczeństwo
Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają siępojedyńczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi. W razie silne
go uderzenia bocznego, systemchroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest wbudowana
w szkielecie oparcia fotela po stronie drzwi.

Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne

W razie silnego uderzenia bocznego systemchroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny.

W przypadku niewielkiego uderzenia lub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub ztyłu, poduszka kurtynowa nie zadziała.


Aktywacja

Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się między osobą na przednim lub tylnymsiedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się komunikat, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatemspecjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.


Usterka działania
