Peugeot 508 RXH 2016 Handleiding (in Dutch)

219
508_nl_Chap07_info-pratiques_ed01-2016

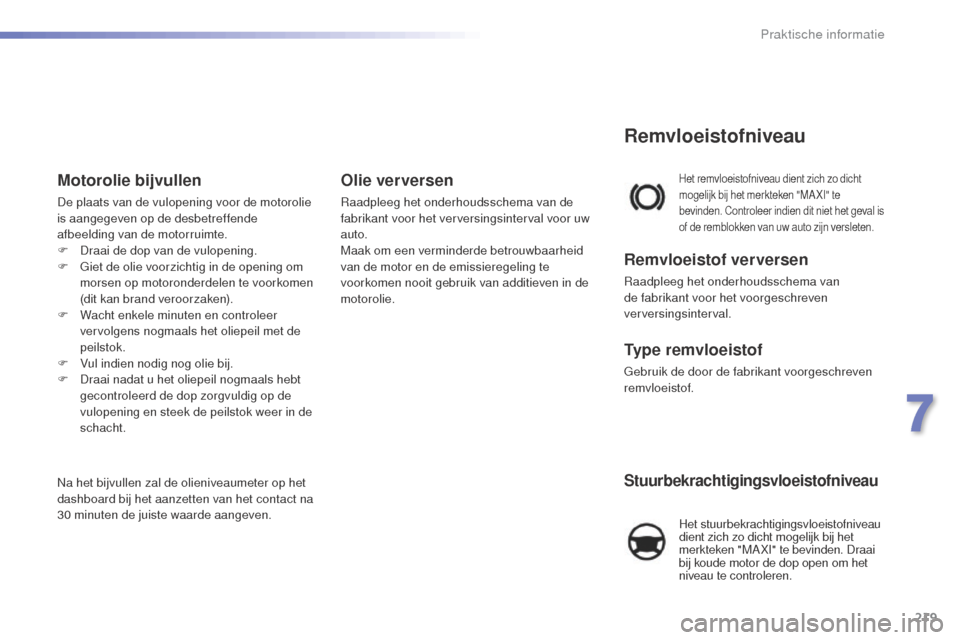

Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren.
Het remvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden. Controleer indien dit niet het geval is
of de remblokken van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
Motorolie bijvullen
De plaats van de vulopening voor de motorolie
is aangegeven op de desbetreffende
afbeelding van de motorruimte.
F
D
raai de dop van de vulopening.
F

G
iet de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F

W
acht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F

V
ul indien nodig nog olie bij.
F

D
raai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Na het bijvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na
30 minuten de juiste waarde aangeven.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid
van de motor en de emissieregeling te
voorkomen nooit gebruik van additieven in de
motorolie.
7
Praktische informatie

220
508_nl_Chap07_info-pratiques_ed01-2016
Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2
omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij.
Aftappen van het systeem
Deze koelvloeistof hoeft niet ververst te worden.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Type ruiten- en
koplampsproeiervloeistof
Voor een optimale reiniging en om het
bevriezen van de sproeiers te voorkomen is
het (bij)vullen van het reservoir met water niet
toegestaan.
Niveau ruiten- en
koplampsproeiervloeistof
Wanneer uw auto is voorzien van
koplampsproeiers, wordt een te laag
vloeistofniveau van de ruiten- en koplampsproeiers
aangegeven door een geluidssignaal en een
melding op het display van het instrumentenpaneel.
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water
of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers
bij het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Afgewerkte producten
Een te laag additiefniveau wordt aangegeven
door dit verklikkerlampje in combinatie met een
geluidssignaal en een melding op het display
van het instrumentenpaneel.
Niveau brandstofadditief
(diesel met roetfilter)
Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator. Vul bij de eerstvolgende gelegenheid het
reservoir bij.
Onder winterse omstandigheden is het
raadzaam ruitensproeiervloeistof op basis
van ethanol of methanol te gebruiken.
De koelventilator kan ook nog gaan
draaien nadat de motor is afgezet:
houd daarom voor werpen en kleding
uit de buur t van de ventilator.
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren
door het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Praktische informatie

221
508_nl_Chap07_info-pratiques_ed01-2016
Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om regelmatig
te controleren of de accupoolklemmen
goed vastzitten (bij uitvoeringen zonder
snelsluiting voor de accupoolklemmen)
en of de aansluitingen schoon zijn.Laat de filters periodiek
vervangen volgens de in het
onderhoudsschema van de
fabrikant aangegeven intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens
het oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Oliefilter
Uitvoeringen met het Stop & Start-systeem zijn
voorzien van een speciale 12V-loodaccu.
Deze accu mag uitsluitend worden vervangen
door het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Roetfilter (diesel)
Als het roetfilter vervuild is, wordt u
hierop geattendeerd door het tijdelijk
Ga om het roetfilter te regenereren, zodra
de omstandigheden het toelaten, met een
snelheid van minimaal 60 km/h rijden tot
het lampje dooft.
Als het lampje blijft branden, is het
minimum brandstofadditiefniveau bereikt.
Raadpleeg de desbetreffende rubriek
voor meer informatie over het controleren
van niveaus.
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Raadpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft op de motoruitvoering van uw auto voor het controleren van bepaalde onderdelen.
Laat de controles eventueel uitvoeren door het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Raadpleeg voordat u werkzaamheden uitvoert
aan de 12V-accu de desbetreffende rubriek
voor meer informatie over de te nemen
voorzorgsmaatregelen. Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken. branden van dit lampje in combinatie met een
melding op het multifunctionele display.
7
Praktische informatie

222
508_nl_Chap07_info-pratiques_ed01-2016
Handgeschakelde versnellingsbak
De versnellingsbak is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval
van de niveaucontrole.
De slijtage van de remblokken
is sterk afhankelijk van de rijstijl,
vooral bij stadsverkeer en veel korte
ritten. Hierdoor kan het noodzakelijk
blijken om de remblokken vaker, tussen twee
onderhoudscontroles door, te laten controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Remblokken
Raadpleeg het PEUGEOT-netwerk
of een gekwalificeerde werkplaats
voor informatie over het controleren
van de slijtage van de remschijven.
Staat van remschijven Elektrische parkeerrem
Dit systeem hoeft niet apart
gecontroleerd te worden. Als er
zich toch een probleem voordoet,
laat het systeem dan controleren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Gebruik uitsluitend door PEUGEOT
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt PEUGEOT
specifieke producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder
goed werkt, moet de handrem, zelfs
tussen twee onderhoudsbeurten
door, worden afgesteld.
Laat het systeem controleren door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Raadpleeg de desbetreffende rubriek
voor meer informatie over de elektrische
parkeerrem.
Praktische informatie

223
508_nl_Chap07_info-pratiques_ed01-2016

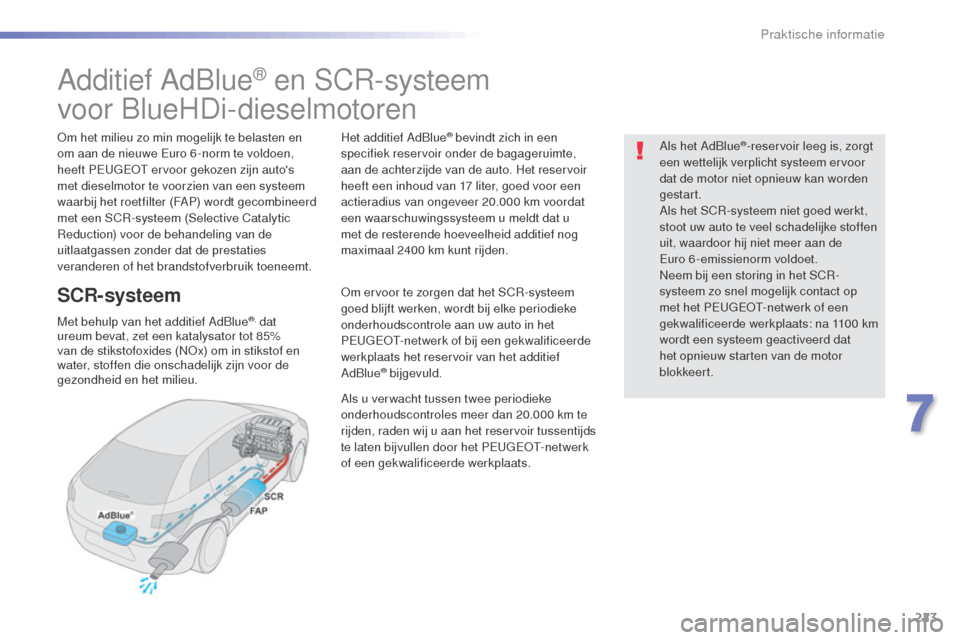

Additief AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft PEUGEOT ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue®, dat
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu. Het additief AdBlue
® bevindt zich in een
specifiek reservoir onder de bagageruimte,
aan de achterzijde van de auto. Het reservoir
heeft een inhoud van 17
liter, goed voor een
actieradius van ongeveer 20.000
km voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400

km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
PEUGEOT-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
® bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000
km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het PEUGEOT-netwerk
of een gekwalificeerde werkplaats. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de
Euro 6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats: na 1100
km
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
7
Praktische informatie

224
508_nl_Chap07_info-pratiques_ed01-2016
Bijvullen van het additief AdBlue®
Het AdBlue®-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reservoir
tussentijds bij te vullen, zeker als u hier door
een waarschuwing (verklikkerlampjes en
melding) op wordt geattendeerd.
Dit kunt u laten uitvoeren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reservoir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen.Gebruiksvoorschriften
Bewaar AdBlue® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid. Gebruik uitsluitend additief AdBlue
® dat aan de
norm ISO 22241 voldoet.
Het additief AdBlue® is een oplossing op
ureumbasis. Deze vloeistof is onontvlambaar,
kleurloos en geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15 minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel). Verdun het additief nooit met water.
Giet nooit additief in de brandstoftank.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het
bijvullen. De flacons met een inhoud van
1,89 liter (1/2 gallon) zijn verkrijgbaar bij het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
Bevriezing van het additief AdBlue
®
Het additief AdBlue® bevriest bij
temperaturen lager dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook
in zeer koude omstandigheden kunt
blijven rijden.
Praktische informatie

225
508_nl_Chap07_info-pratiques_ed01-2016
Bewaar de flacons AdBlue® niet in uw
auto.

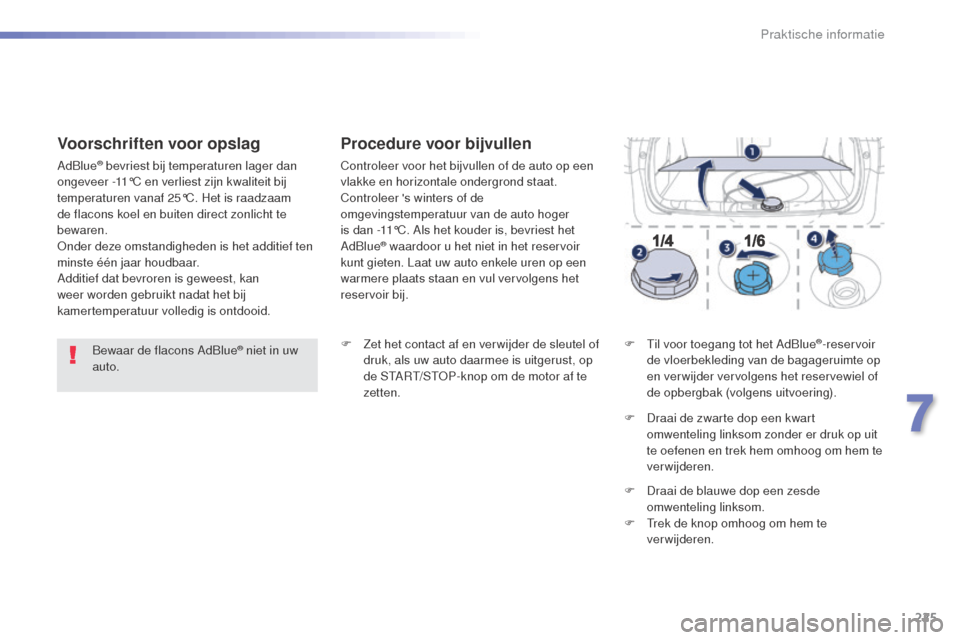

Voorschriften voor opslag
AdBlue® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam
de flacons koel en buiten direct zonlicht te
bewaren.
Onder deze omstandigheden is het additief ten
minste één jaar houdbaar.
Additief dat bevroren is geweest, kan
weer worden gebruikt nadat het bij
kamertemperatuur volledig is ontdooid.
Procedure voor bijvullen
Controleer voor het bijvullen of de auto op een
vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest het
AdBlue
® waardoor u het niet in het reservoir
kunt gieten. Laat uw auto enkele uren op een
warmere plaats staan en vul vervolgens het
reservoir bij.
F

Z

et het contact af en ver wijder de sleutel of
druk, als uw auto daarmee is uitgerust, op
de START/STOP-knop om de motor af te
zetten. F

T
il voor toegang tot het AdBlue
®-reservoir
de vloerbekleding van de bagageruimte op
en verwijder vervolgens het reservewiel of
de opbergbak (volgens uitvoering).
F

D

raai de zwarte dop een kwart
omwenteling linksom zonder er druk op uit
te oefenen en trek hem omhoog om hem te
verwijderen.
F

D

raai de blauwe dop een zesde
omwenteling linksom.
F

T

rek de knop omhoog om hem te
verwijderen.
7
Praktische informatie

226
508_nl_Chap07_info-pratiques_ed01-2016
F Pak een flacon AdBlue®. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®-reservoir van uw auto giet.
Belangrijk: als het AdBlue
®- reservoir
van uw auto helemaal leeg is -
dit wordt aangegeven door de
waarschuwingsmeldingen en u kunt in
dat geval de motor niet meer starten -
moet u het reservoir vullen met
minimaal 3,8

liter additief (twee flacons
van 1,89

liter). F

V
eeg nadat u de flacon leeg hebt gegoten
met behulp van een vochtige doek
eventuele vloeistofsporen van de rand van
de vulopening van het reservoir.
Spoel gemorst additief onmiddellijk weg
met koud water of veeg het weg met
een vochtige doek.
Als het additief is gekristalliseerd,
ver wijder het dan met een spons en
warm water.
F
B
reng de blauwe dop aan op de vulopening
van het reservoir en draai de dop een
zesde omwenteling rechtsom tot hij stuit.
F
B
reng de zwarte dop aan en draai hem
een kwart omwenteling rechtsom zonder
er druk op uit te oefenen. Zorg ervoor dat
het merkteken op de dop in lijn staat met
merkteken op de steun.
F

L
eg het reservewiel en/of de opbergbak
(volgens uitvoering) terug op de bodem van
de bagageruimte.
F

P
laats de vloerbekleding van de
bagageruimte terug en sluit de achterklep. Belangrijk: als u additief hebt
bijgevuld nadat het reser voir leeg
is geraakt
, aangegeven door de
melding " Vul brandstof- additief bij:
Starten geblokkeerd", dient u ongeveer
5 minuten te wachten voordat u het
contact weer aanzet, zonder het
bestuurderspor tier te openen, de
auto te ontgrendelen, de sleutel met
afstandsbediening in het contactslot
te steken of de elektronische sleutel
van het "Keyless entr y and star t"-
systeem in het interieur te leggen.
Zet vervolgens het contact aan en start
na 10 seconden wachten de motor.
Voer de lege AdBlue
®-flacons niet als
huisvuil af, maar deponeer ze in de
daartoe bestemde containers of breng
de flacons naar uw verkooppunt.
Praktische informatie

227
508_nl_Chap08_en-cas-de-pannes_ed01-2016

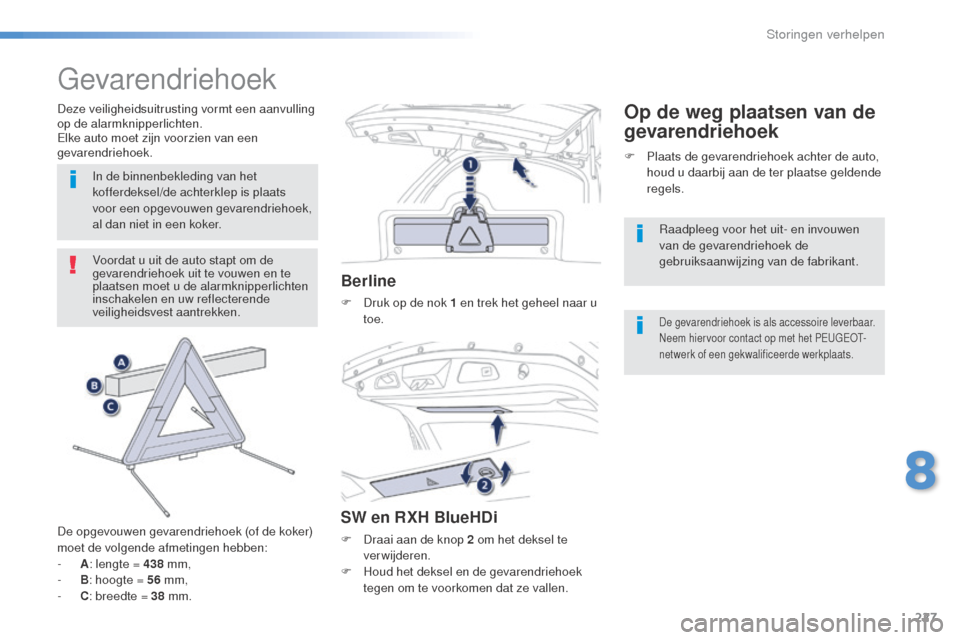

Gevarendriehoek
Voordat u uit de auto stapt om de
gevarendriehoek uit te vouwen en te
plaatsen moet u de alarmknipperlichten
inschakelen en uw reflecterende
veiligheidsvest aantrekken.
De opgevouwen gevarendriehoek (of de koker)
moet de volgende afmetingen hebben:
-

A : l

engte = 438 mm,
-

B : h

oogte = 56 mm,
-

C : b

reedte = 38 mm.
Berline
F Druk op de nok 1 en trek het geheel naar u
toe.
SW en RXH BlueHDi
F Draai aan de knop 2 om het deksel te verwijderen.
F

H
oud het deksel en de gevarendriehoek
tegen om te voorkomen dat ze vallen. F

P
laats de gevarendriehoek achter de auto,
houd u daarbij aan de ter plaatse geldende
regels.
De gevarendriehoek is als accessoire leverbaar.
Neem hiervoor contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Op de weg plaatsen van de
gevarendriehoekDeze veiligheidsuitrusting vormt een aanvulling
op de alarmknipperlichten.
Elke auto moet zijn voorzien van een
gevarendriehoek.
In de binnenbekleding van het
kofferdeksel/de achterklep is plaats
voor een opgevouwen gevarendriehoek,
al dan niet in een koker. Raadpleeg voor het uit- en invouwen
van de gevarendriehoek de
gebruiksaanwijzing van de fabrikant.
8
Storingen verhelpen

228
508_nl_Chap08_en-cas-de-pannes_ed01-2016
Bij auto's met dieselmotor is het in het geval
van een lege brandstoftank noodzakelijk om
het brandstofsysteem te ontluchten.
Raadpleeg voor alle uitvoeringen, uitgezonderd
die met een BlueHDi-motor, de afbeelding van
de desbetreffende motorruimte.
Brandstoftank leeg (diesel)
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
dieseltankbeveiliging.F

V
ul de brandstoftank met minimaal
5
liter diesel.
F

O
pen de motorkap.
F

M
aak indien nodig de sierkap los om de
handopvoerpomp te kunnen bereiken.
F

B
edien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn).
F

B
edien de startmotor tot de motor aanslaat
(als de motor niet gelijk aanslaat, wacht
dan ongeveer 15
seconden en start de
motor opnieuw).
F

A
ls de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F

P
laats de sierkap terug en klem deze vast.
F

S
luit de motorkap.
1.6 liter HDi-motor
F Vul de brandstoftank met minimaal 5 liter diesel.
F

O
pen de motorkap.
F

V
er wijder indien nodig de sierkap van de
motor om de handopvoerpomp te kunnen
bereiken.
F

B
edien de handopvoerpomp tot u brandstof
door de transparante slang ziet stromen.
F

B
edien de startmotor tot de motor aanslaat
(als de motor niet gelijk aanslaat, wacht
dan ongeveer 15 seconden en start de
motor opnieuw).
F

A
ls de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F

B
reng de afdekkap van de motor aan en
klem deze vast.
F

S
luit de motorkap.
2.0 HDi-motor
Als de motor niet direct aanslaat,
beëindig dan uw startpoging en herhaal
de procedure.
BlueHDi-motoren
F Vul de brandstoftank met minimaal 5 liter diesel.
F

Z
et het contact aan (zonder de motor te
st a r te n).
F

W
acht ongeveer 6 seconden en zet het
contact af.
F

H
erhaal de handelingen 10 keer.
F

B
edien de startmotor om de motor te
starten.
Storingen verhelpen
