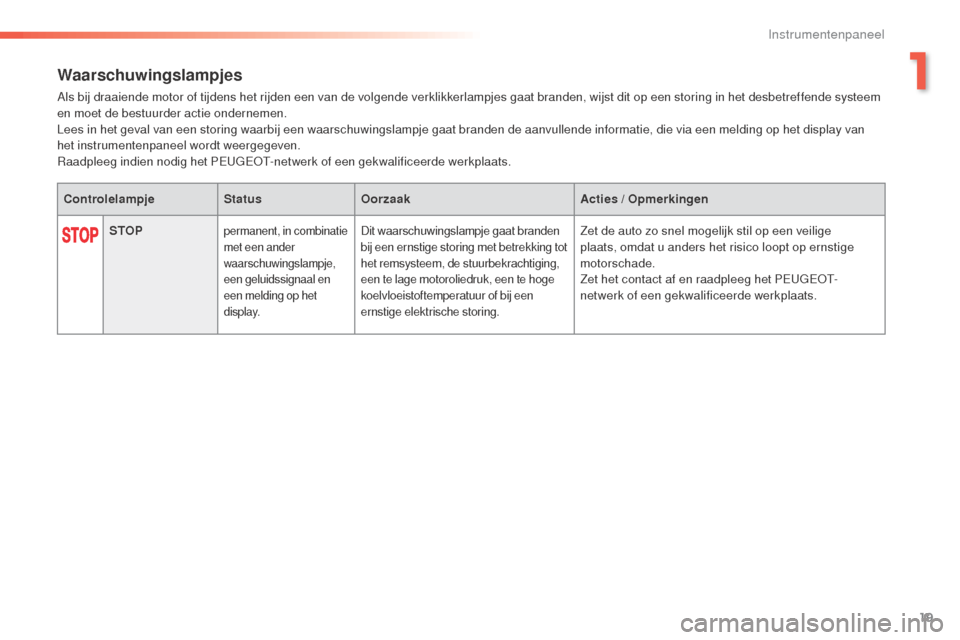

Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende verklikkerlampjes gaat branden, wijst dit op een storing in het desbetreffende systeem
en moet de bestuurder actie ondernemen.
Lees in het geval van een storing waarbij een waarschuwingslampje gaat branden de aanvullende informatie, die via een melding op het display van
het instrumentenpaneel wordt weergegeven.
Raadpleeg indien nodig het PEUGEOT-netwerk of een gekwalificeerde werkplaats.Controlelampje StatusOorzaak Acties
/ Opmerkingen
STOP
permanent, in combinatie
met een ander
waarschuwingslampje,
een geluidssignaal en
een melding op het
display.Dit waarschuwingslampje gaat branden
bij een ernstige storing met betrekking tot
het remsysteem, de stuurbekrachtiging,
een te lage motoroliedruk, een te hoge
koelvloeistoftemperatuur of bij een
ernstige elektrische storing.Zet de auto zo snel mogelijk stil op een veilige
plaats, omdat u anders het risico loopt op ernstige
motorschade.
Zet het contact af en raadpleeg het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
1
Instrumentenpaneel
Page 22 of 364
20
508_nl_Chap01_instrument-bord_ed01-2016
Servicebrandt tijdelijk. Er is een kleine storing
opgetreden waarbij geen specifiek
verklikkerlampje gaat branden. Identificeer de storing met behulp van de
bijbehorende melding, bijvoorbeeld:
-
e
en te laag motorolieniveau,
-
e
en te laag niveau van de ruiten-/
koplampsproeiervloeistof,
-
e
en bijna lege batterij van de afstandsbediening,
-
e
en te lage bandenspanning,
-
e
en vervuild roetfilter bij auto's met dieselmotor.
Raadpleeg de desbetreffende rubriek voor meer
informatie over de controle van het roetfilter.
Raadpleeg in andere gevallen het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
permanent. Er is een ernstige storing
opgetreden waarbij geen specifiek
verklikkerlampje gaat branden. Identificeer de storing met behulp van de melding
en raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
permanent, waarbij de sleutel
van de onderhoudsindicator
eerst knippert en vervolgens
permanent brandt.Het interval voor de
onderhoudsbeurt is overschreden.
Uitsluitend bij uitvoeringen met een BlueHDi-
dieselmotor.
Laat de onderhoudsbeurt van uw auto zo snel
mogelijk uitvoeren.
Controlelampje
StatusOorzaak Acties / Opmerkingen
Instrumentenpaneel
Page 23 of 364
21
508_nl_Chap01_instrument-bord_ed01-2016

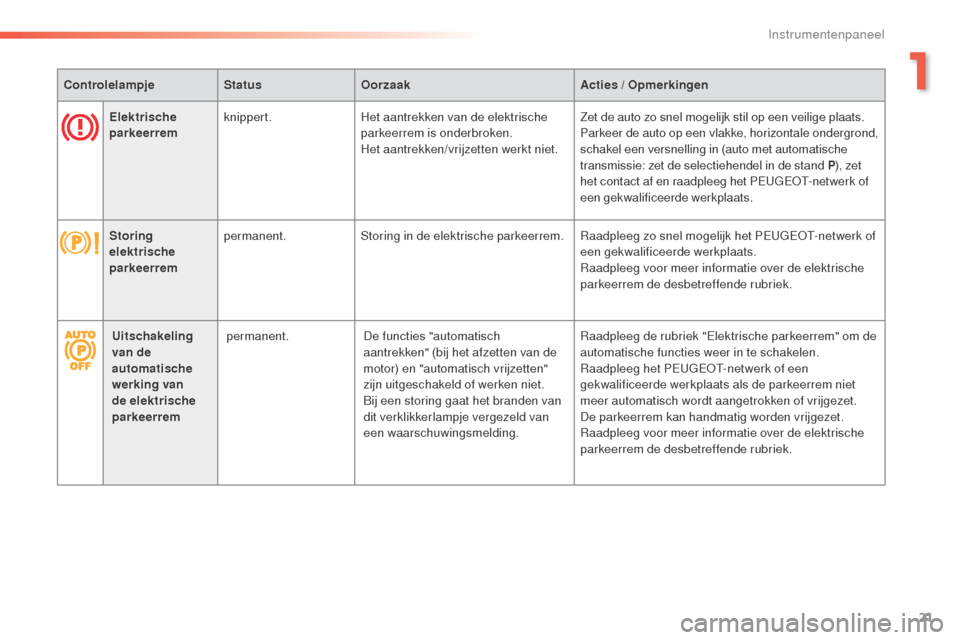

ControlelampjeStatusOorzaak Acties / Opmerkingen
Elektrische
parkeerrem knippert.
Het aantrekken van de elektrische
parkeerrem is onderbroken.
Het aantrekken/vrijzetten werkt niet. Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto op een vlakke, horizontale ondergrond,
schakel een versnelling in (auto met automatische
transmissie: zet de selectiehendel in de stand P
), zet
het contact af en raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Storing
elektrische
parkeerrem permanent.
Storing in de elektrische parkeerrem. Raadpleeg zo snel mogelijk het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Raadpleeg voor meer informatie over de elektrische
parkeerrem de desbetreffende rubriek.
Uitschakeling
van de
automatische
werking van
de elektrische
parkeerrem permanent.
De functies "automatisch
aantrekken" (bij het afzetten van de
motor) en "automatisch vrijzetten"
zijn uitgeschakeld of werken niet.
Bij een storing gaat het branden van
dit verklikkerlampje vergezeld van
een waarschuwingsmelding. Raadpleeg de rubriek "Elektrische parkeerrem" om de
automatische functies weer in te schakelen.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats als de parkeerrem niet
meer automatisch wordt aangetrokken of vrijgezet.
De parkeerrem kan handmatig worden vrijgezet.
Raadpleeg voor meer informatie over de elektrische
parkeerrem de desbetreffende rubriek.
1
Instrumentenpaneel
Page 24 of 364
22
508_nl_Chap01_instrument-bord_ed01-2016
Dynamische
stabiliteitscontrole
(ESP/ASR)knippert.De ESP-/ASR-regeling is actief. Deze functie verbetert de aandrijving en zorgt voor
een betere koersstabiliteit als de wielen te weinig grip
hebben of de auto uit de koers dreigt te raken.
permanent. Storing in het ESP-/ASR-systeem. Laat het systeem controleren door het PEUGEOT-
netwerk of door een gekwalificeerde werkplaats.
Antiblokkeersysteem
(ABS)permanent.Er is een storing in het
antiblokkeersysteem. De normale remwerking blijft behouden.
Rijd voorzichtig met lage snelheid en raadpleeg
zo snel mogelijk het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Remsysteem
permanent. Het remvloeistofniveau is te laag.
Zet de auto zo snel mogelijk stil op een veilige plaats.
Vul het niveau bij met een vloeistof voorzien van een artikelnummer
v a n P E U G E O T.
Als het probleem zich blijft voordoen, laat het systeem dan controleren
door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
+
permanent, in
combinatie met het
waarschuwingslampje
ABS.Er is een storing in de elektronische
remdrukregelaar (REF).
Zet de auto zo snel mogelijk stil op een veilige plaats.
Laat het systeem controleren door het PEUGEOT-
netwerk of door een gekwalificeerde werkplaats.
Controlelampje
StatusOorzaak Acties / Opmerkingen
Instrumentenpaneel
Page 25 of 364
23
508_nl_Chap01_instrument-bord_ed01-2016

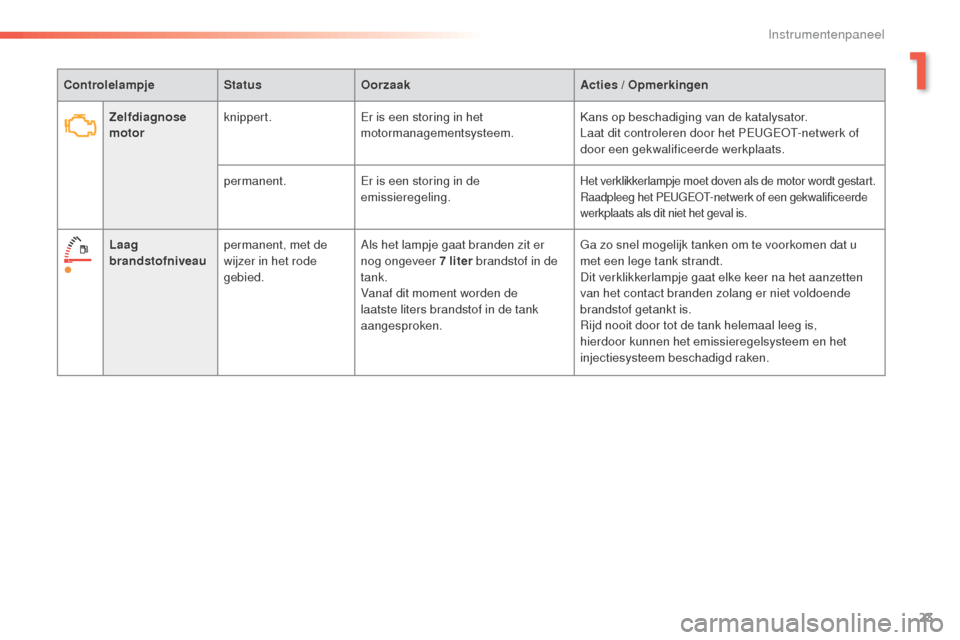

ControlelampjeStatusOorzaak Acties / Opmerkingen
Zelfdiagnose
motor knippert.
Er is een storing in het
motormanagementsysteem. Kans op beschadiging van de katalysator.
Laat dit controleren door het PEUGEOT-netwerk of
door een gekwalificeerde werkplaats.
permanent. Er is een storing in de
emissieregeling.
Het verklikkerlampje moet doven als de motor wordt gestart.
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde
werkplaats als dit niet het geval is.
Laag
brandstofniveaupermanent, met de
wijzer in het rode
gebied. Als het lampje gaat branden zit er
nog ongeveer
7
liter brandstof in de
tank.
Vanaf dit moment worden de
laatste liters brandstof in de tank
aangesproken. Ga zo snel mogelijk tanken om te voorkomen dat u
met een lege tank strandt.
Dit verklikkerlampje gaat elke keer na het aanzetten
van het contact branden zolang er niet voldoende
brandstof getankt is.
Rijd nooit door tot de tank helemaal leeg is,
hierdoor kunnen het emissieregelsysteem en het
injectiesysteem beschadigd raken.
1
Instrumentenpaneel
Page 26 of 364
24
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
Additief AdBlue
®
(BlueHDi-
dieselmotor)permanent zodra het contact
is aangezet, in combinatie
met een geluidssignaal en
een melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 600 en
2400 km. Laat het AdBlue®-reservoir snel bijvullen: neem
contact op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats of vul zelf het reservoir bij.
+
knippert, in combinatie
met het branden van het
verklikkerlampje SERVICE,
een geluidssignaal en een
melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 0 en
600 km. Laat het AdBlue®-reservoir zo snel mogelijk bijvullen
om storingen te voorkomen : neem contact op
met het PEUGEOT-netwerk of een gekwalificeerde
werkplaats of vul zelf het reservoir bij.
knippert, in combinatie
met het branden van
het verklikkerlampje
SERVICE, een
geluidssignaal en een
melding dat starten
niet is toegestaan. Het AdBlue
®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Om de motor te kunnen starten moet
u het AdBlue®-
reservoir (laten) bijvullen: neem contact op met het
PEUGEOT-netwerk of een gekwalificeerde werkplaats
of vul zelf het reservoir bij.
U moet het additiefreservoir bijvullen met minimaal
3,8 liter AdBlue
®.
Raadpleeg voor het bijvullen of voor meer informatie over het additief AdBlue
® de desbetreffende rubriek.
Instrumentenpaneel
Page 27 of 364
25
508_nl_Chap01_instrument-bord_ed01-2016

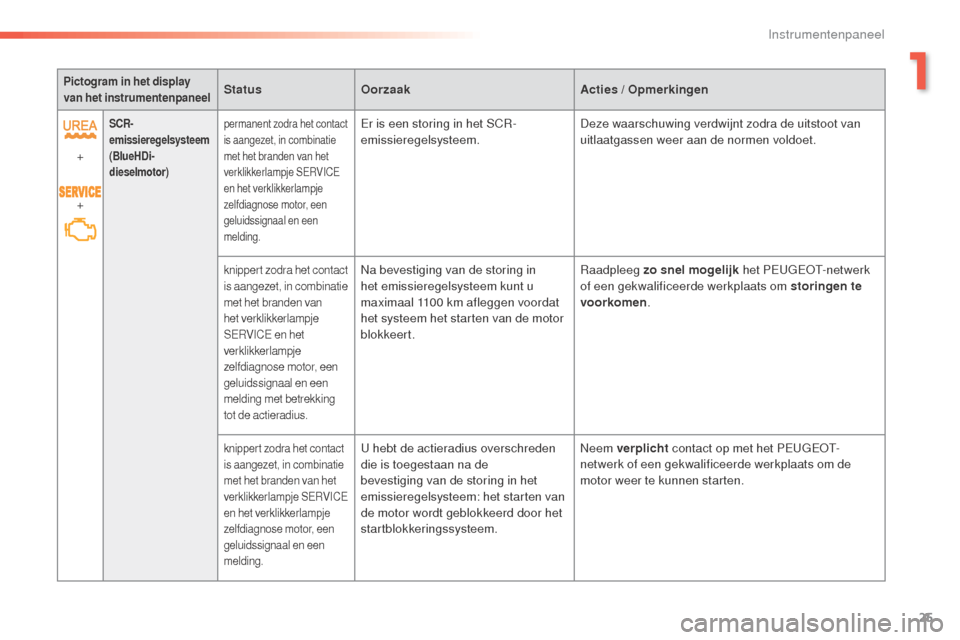

Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
+
+
SCR-
emissieregelsysteem
(BlueHDi-
dieselmotor) permanent zodra het contact
is aangezet, in combinatie
met het branden van het
verklikkerlampje SERVICE
en het verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.Er is een storing in het SCR-
emissieregelsysteem.
Deze waarschuwing verdwijnt zodra de uitstoot van
uitlaatgassen weer aan de normen voldoet.
knippert zodra het contact
is aangezet, in combinatie
met het branden van
het verklikkerlampje
SERVICE en het
verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding met betrekking
tot de actieradius.Na bevestiging van de storing in
het emissieregelsysteem kunt u
maximaal 1100 km afleggen voordat
het systeem het starten van de motor
blokkeert.Raadpleeg zo snel mogelijk het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om storingen te
voorkomen
.
knippert zodra het contact
is aangezet, in combinatie
met het branden van het
verklikkerlampje SERVICE
en het verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.U hebt de actieradius overschreden
die is toegestaan na de
bevestiging van de storing in het
emissieregelsysteem: het starten van
de motor wordt geblokkeerd door het
startblokkeringssysteem. Neem verplicht
contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats om de
motor weer te kunnen starten.
1
Instrumentenpaneel
Page 28 of 364
26
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
Motoroliedruk permanent. Er is een storing in de motorsmering. Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto, zet het contact af en raadpleeg
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Laadstroom
accu permanent.
Er is een storing in het laadstroomcircuit
van de accu (vervuilde of losgeraakte
accuklemmen, aandrijfriem dynamo
ontspannen of gebroken...). Het lampje moet bij het starten van de motor uitgaan.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
Een of meer
portier en
geopend
permanent, in combinatie
met een melding die het
desbetreffende carrosseriedeel
aangeeft, bij een snelheid lager
dan 10 km/h.Een portier of de achterklep is niet
goed gesloten. Sluit het desbetreffende carrosseriedeel.
permanent, in combinatie
met een melding die
het desbetreffende
carrosseriedeel aangeeft en
een geluidssignaal, bij een
snelheid hoger dan 10 km/h.
Instrumentenpaneel
Page 29 of 364
27
508_nl_Chap01_instrument-bord_ed01-2016
ControlelampjeStatusOorzaak Acties / Opmerkingen
Airbags tijdelijk. Het lampje brandt gedurende enkele
seconden en dooft als het contact
wordt aangezet. Het lampje moet doven zodra de motor wordt gestart.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
permanent. Er is een storing in een van de
airbags of de pyrotechnische
gordelspanners. Laat dit controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Bochtverlichting knippert. Er is een storing in de
bochtverlichting. Laat dit controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Veiligheidsgordel(s)
niet vastgemaakt of
weer
losgemaaktpermanent, en
knippert vervolgens
in combinatie met een
in volume toenemend
geluidssignaal. Een van de veiligheidsgordels is niet
vastgemaakt of weer losgemaakt.
Trek aan de gordel en klik de gesp vast in de
gesphouder.
Bandenspanning
te laag permanent.
De bandenspanning van een of
meerdere wielen is te laag. Controleer zo snel mogelijk de bandenspanning.
De controle dient bij voorkeur bij koude banden te
worden uitgevoerd.
+
knipperend en
vervolgens permanent,
in combinatie met het
verklikkerlampje Service.Het controlesysteem voor de
bandenspanning is defect of de
sensor van een van de wielen wordt
niet gedetecteerd. De bandenspanning wordt niet meer gecontroleerd.
Laat het systeem controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
1
Instrumentenpaneel
Page 30 of 364
28
508_nl_Chap01_instrument-bord_ed01-2016
1
2
2
2
2
3
3
3
3
3
3
3
Display van het instrumentenpaneel
Gebruik, als de auto stilstaat, de linker
rolknop van het stuur wiel om door de menu's
te scrollen en de parameters van de auto in te
stellen (comfort- en rijsystemen, ...).
-
I
ndrukken: toegang tot het Hoofdmenu ,
bevestigen van uw keuze.
-
D
raaien (buiten menu om): scrollen door de
diverse beschikbare actieve functies.
-
D
raaien (in het menu): verplaatsen naar
boven of naar beneden in het menu.
Hoofdmenu*
Parameters van de auto Display instellen
Voorverwarming
/ voorventilatie
Instel. bestuurdersplaats
Toegang tot de autoAlleen ontgrendelen kofferdeksel
Hulp bij het rijden Geprogrammeerde snelheden
Ruitenw. aan bij achteruit
Automatische parkeerrem
Verlichting Instapverlichting
Follow-me-home verlichting
Bochtverlichting Instellingen Keuze van de kleurstelling
Keuze van de taal
Keuze van de eenheden
Ver br uik
1
2
2
2
3
3
1
2
* Volgens uitvoering. Temperatuur
Instrumentenpaneel
