Page 41 of 364
39
508_nl_Chap01_instrument-bord_ed01-2016
Instrumentenpaneel
De boordcomputer geeft tijdens het rijden
verschillende informatie (actieradius,
brandstofverbruik...).
Boordcomputer
Weergave van informatie op
het instrumentenpaneel
F Druk op de toets op het stuur wiel om achtereenvolgens de verschillende functies
van de boordcomputer weer te geven. -
A
ctuele informatie:
● actieradius,
● huidig brandstofverbruik,
● de teller van het Stop & Start-
systeem.
- Traject
"1":
● gemiddelde snelheid,
v
oor het eerste traject,
● gemiddeld
b
randstofverbruik,
● afgelegde afstand.
- Traject "2":
● gemiddelde
snelheid,
v
oor het tweede traject,
● gemiddeld
b
randstofverbruik,
● afgelegde
afstand.
F
O
f op het uiteinde van de
ruitenwisserschakelaar.
1
Instrumentenpaneel
Page 42 of 364
40
508_nl_Chap01_instrument-bord_ed01-2016

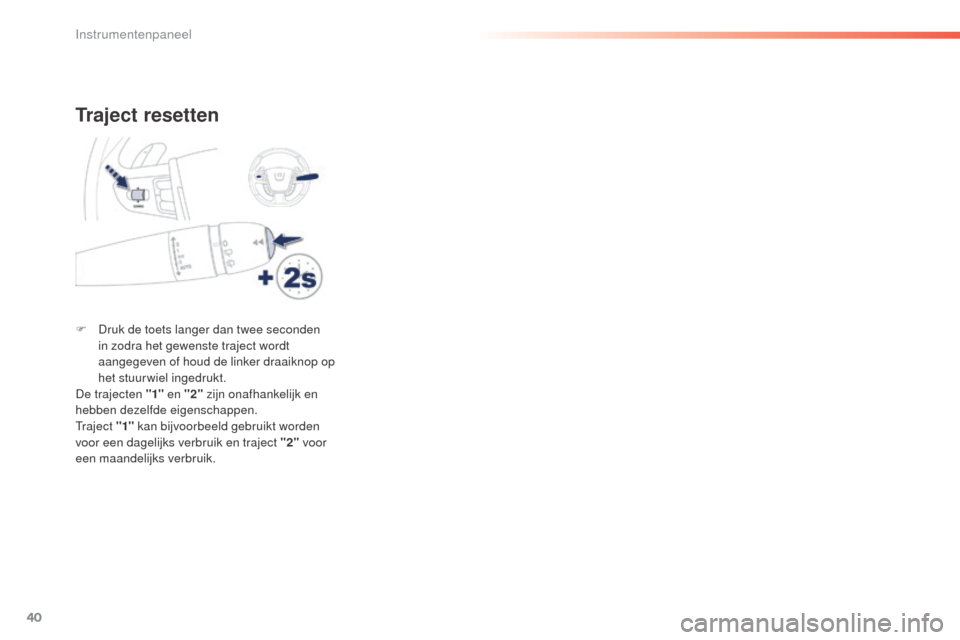

Traject resetten
F Druk de toets langer dan twee seconden in zodra het gewenste traject wordt
aangegeven of houd de linker draaiknop op
het stuurwiel ingedrukt.
De trajecten "1" en "2" zijn onafhankelijk en
hebben dezelfde eigenschappen.
Traject "1" kan bijvoorbeeld gebruikt worden
voor een dagelijks verbruik en traject "2" voor
een maandelijks verbruik.
Instrumentenpaneel
Page 43 of 364
41
508_nl_Chap01_instrument-bord_ed01-2016

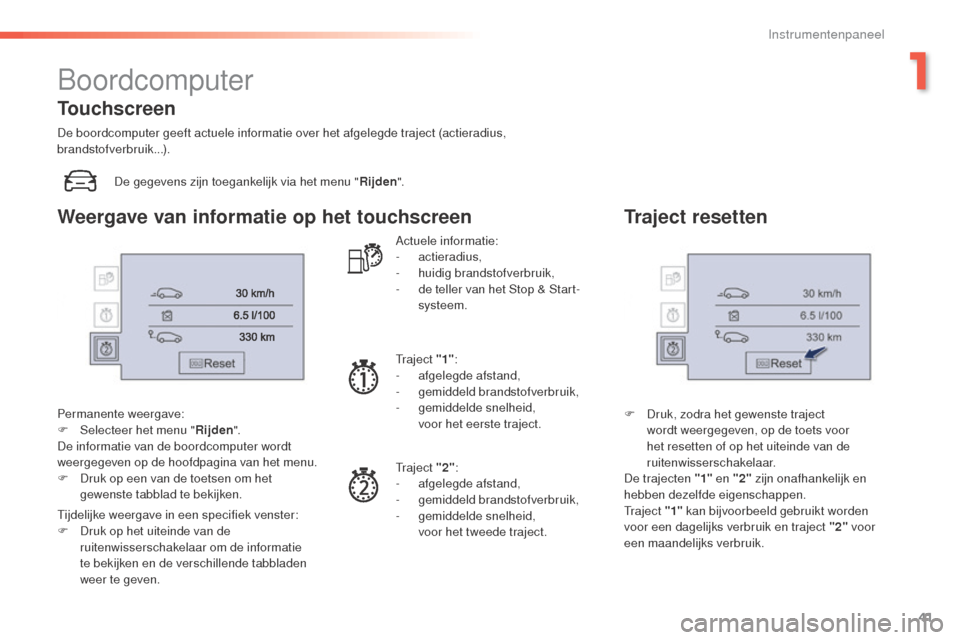

Boordcomputer
De gegevens zijn toegankelijk via het menu "Rijden".
Permanente weergave:
F
S
electeer het menu " Rijden".
De informatie van de boordcomputer wordt
weergegeven op de hoofdpagina van het menu.
F
D
ruk op een van de toetsen om het
gewenste tabblad te bekijken.
Tijdelijke weergave in een specifiek venster:
F
D
ruk op het uiteinde van de
ruitenwisserschakelaar om de informatie
te bekijken en de verschillende tabbladen
weer te geven. Actuele informatie:
-
actieradius,
-
hui
dig brandstofverbruik,
-
d
e teller van het Stop & Start-
systeem.
Traject "1" :
-
af
gelegde afstand,
-
g
emiddeld brandstofverbruik,
-
g
emiddelde snelheid,
v
oor het eerste traject.
Traject "2" :
-
af
gelegde afstand,
-
g
emiddeld brandstofverbruik,
-
g
emiddelde snelheid,
v
oor het tweede traject.
Traject resetten
F Druk, zodra het gewenste traject wordt weergegeven, op de toets voor
het resetten of op het uiteinde van de
ruitenwisserschakelaar.
De trajecten "1" en "2" zijn onafhankelijk en
hebben dezelfde eigenschappen.
Traject "1" kan bijvoorbeeld gebruikt worden
voor een dagelijks verbruik en traject "2" voor
een maandelijks verbruik.
Touchscreen
De boordcomputer geeft actuele informatie over het afgelegde traject (actieradius,
brandstofverbruik...).
Weergave van informatie op het touchscreen
1
Instrumentenpaneel
Page 44 of 364
42
508_nl_Chap01_instrument-bord_ed01-2016
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats als
tijdens het rijden de streepjes continu
worden weergegeven.Deze functie wordt alleen weergegeven
bij snelheden vanaf 30
km/h.
Deze waarde kan variëren door een
gewijzigde rijstijl of het rijden op een
helling, waardoor het momentele
brandstofverbruik aanzienlijk kan wijzigen.

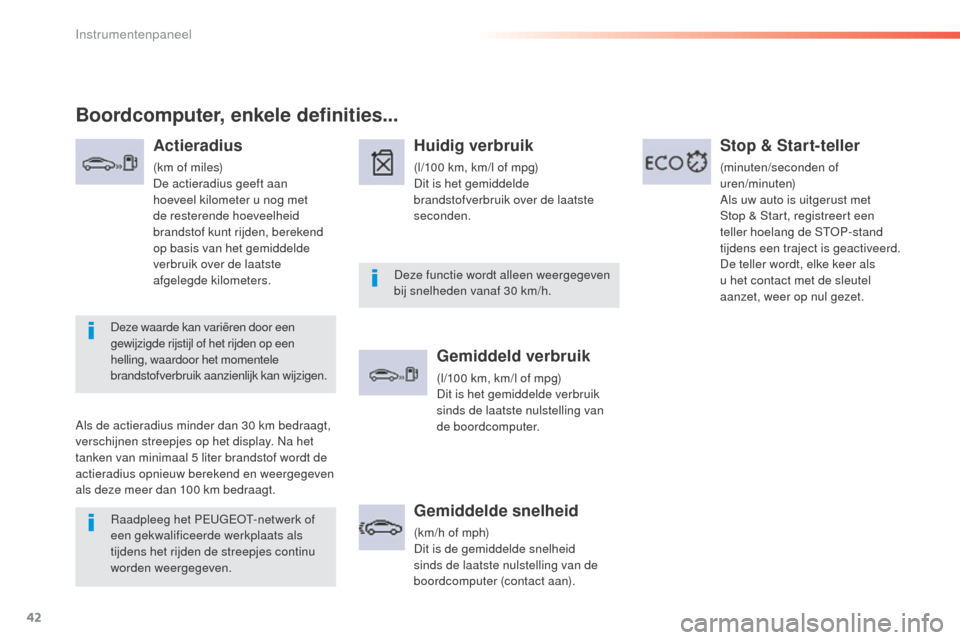

Boordcomputer, enkele definities...
Actieradius
(km of miles)
De actieradius geeft aan
hoeveel kilometer u nog met
de resterende hoeveelheid
brandstof kunt rijden, berekend
op basis van het gemiddelde
verbruik over de laatste
afgelegde kilometers.
Als de actieradius minder dan 30
km bedraagt,
verschijnen streepjes op het display. Na het
tanken van minimaal 5
liter brandstof wordt de
actieradius opnieuw berekend en weergegeven
als deze meer dan 100
km bedraagt.
Huidig verbruik
(l/100 km, km/l of mpg)
D it is het gemiddelde
brandstofverbruik over de laatste
seconden.
Gemiddeld verbruik
(l/100 km, km/l of mpg)
D it is het gemiddelde verbruik
sinds de laatste nulstelling van
de boordcomputer.
Gemiddelde snelheid
(km/h of mph)
Dit is de gemiddelde snelheid
sinds de laatste nulstelling van de
boordcomputer (contact aan).
Stop & Start-teller
(minuten/seconden of
uren/minuten)
Als uw auto is uitgerust met
Stop & Start, registreert een
teller hoelang de STOP-stand
tijdens een traject is geactiveerd.
De teller wordt, elke keer als
u het contact met de sleutel
aanzet, weer op nul gezet.
Instrumentenpaneel
Page 45 of 364
43
508_nl_Chap01_instrument-bord_ed01-2016

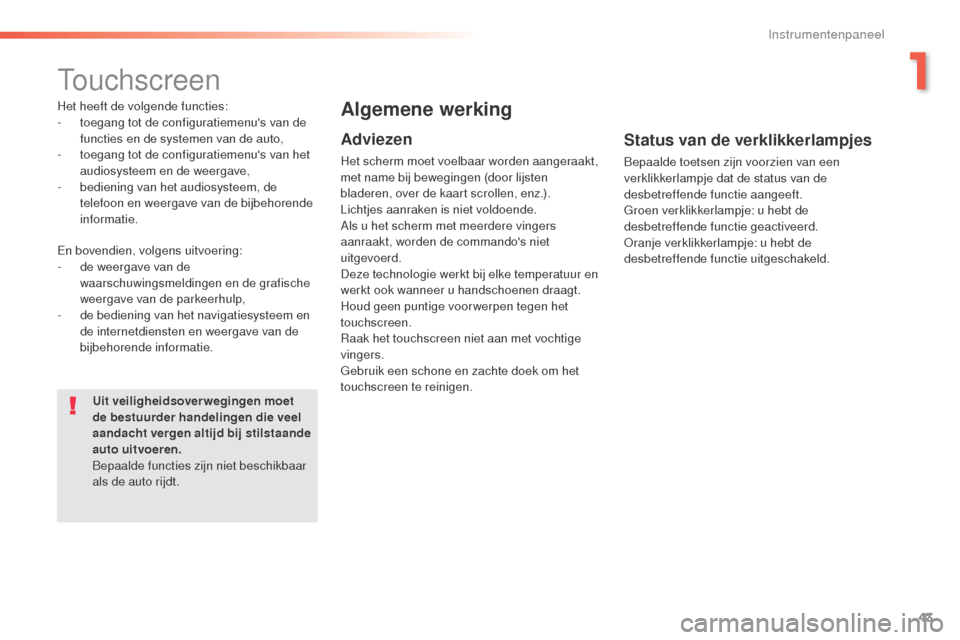

Touchscreen
Het heeft de volgende functies:
- t oegang tot de configuratiemenu's van de
functies en de systemen van de auto,
-
t
oegang tot de configuratiemenu's van het
audiosysteem en de weergave,
-
b
ediening van het audiosysteem, de
telefoon en weergave van de bijbehorende
informatie.
En bovendien, volgens uitvoering:
-
d
e weergave van de
waarschuwingsmeldingen en de grafische
weergave van de parkeerhulp,
-
d
e bediening van het navigatiesysteem en
de internetdiensten en weergave van de
bijbehorende informatie.
Uit veiligheidsoverwegingen moet
de bestuurder handelingen die veel
aandacht vergen altijd bij stilstaande
auto uitvoeren.
Bepaalde functies zijn niet beschikbaar
als de auto rijdt.Algemene werking
Adviezen
Het scherm moet voelbaar worden aangeraakt,
met name bij bewegingen (door lijsten
bladeren, over de kaart scrollen, enz.).
Lichtjes aanraken is niet voldoende.
Als u het scherm met meerdere vingers
aanraakt, worden de commando's niet
uitgevoerd.
Deze technologie werkt bij elke temperatuur en
werkt ook wanneer u handschoenen draagt.
Houd geen puntige voorwerpen tegen het
touchscreen.
Raak het touchscreen niet aan met vochtige
vingers.
Gebruik een schone en zachte doek om het
touchscreen te reinigen.
Status van de verklikkerlampjes
Bepaalde toetsen zijn voorzien van een
verklikkerlampje dat de status van de
desbetreffende functie aangeeft.
Groen verklikkerlampje: u hebt de
desbetreffende functie geactiveerd.
Oranje verklikkerlampje: u hebt de
desbetreffende functie uitgeschakeld.
1
Instrumentenpaneel
Page 46 of 364
44
508_nl_Chap01_instrument-bord_ed01-2016
Gebruik deze toets om de secundaire
pagina te openen.
Gebruik deze toets om terug te gaan
naar de hoofdpagina.
Gebruik deze toets om toegang te
krijgen tot extra informatie en de
instellingen van bepaalde functies.
Gebruik deze toets om uw keuze te bevestigen.
Gebruik deze toets om de pagina te
verlaten.

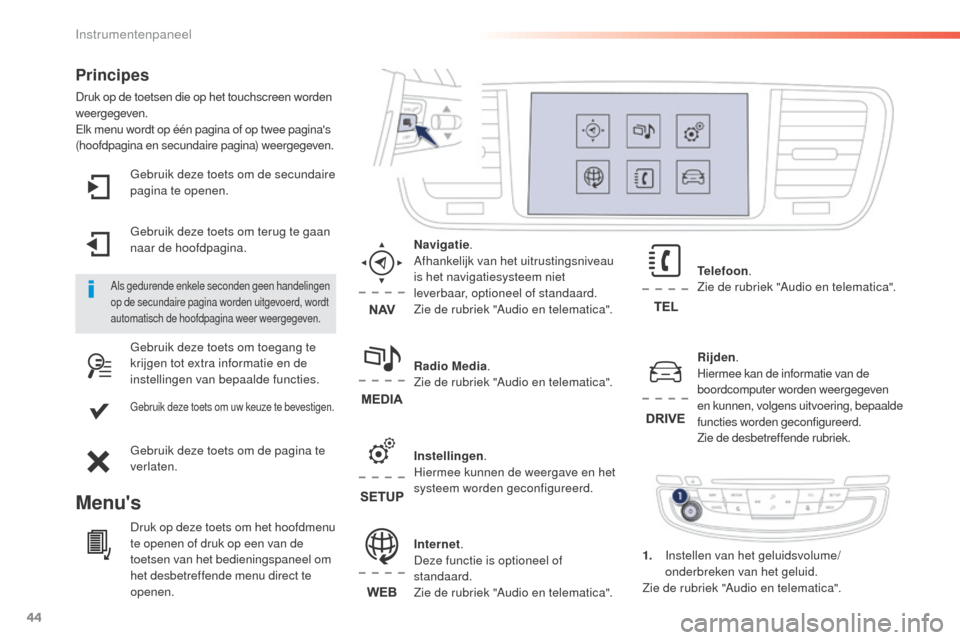

Principes
Druk op de toetsen die op het touchscreen worden
weergegeven.
Elk menu wordt op één pagina of op twee pagina's
(hoofdpagina en secundaire pagina) weergegeven.
Menu's
Rijden.Hiermee kan de informatie van de
boordcomputer worden weergegeven
en kunnen, volgens uitvoering, bepaalde
functies worden geconfigureerd.
Zie de desbetreffende rubriek.
Internet.
Deze functie is optioneel of
standaard.
Zie de rubriek "Audio en telematica". Telefoon
.
Zie de rubriek "Audio en telematica".
Radio Media .
Zie de rubriek "Audio en telematica". Navigatie .
Afhankelijk van het uitrustingsniveau
is het navigatiesysteem niet
leverbaar, optioneel of standaard.
Zie de rubriek "Audio en telematica".
Instellingen .
Hiermee kunnen de weergave en het
systeem worden geconfigureerd.
Als gedurende enkele seconden geen handelingen
op de secundaire pagina worden uitgevoerd, wordt
automatisch de hoofdpagina weer weergegeven.
Druk op deze toets om het hoofdmenu
te openen of druk op een van de
toetsen van het bedieningspaneel om
het desbetreffende menu direct te
openen. 1.
I
nstellen van het geluidsvolume/
onderbreken van het geluid.
Zie de rubriek "Audio en telematica".
Instrumentenpaneel
Page 47 of 364
45
508_nl_Chap01_instrument-bord_ed01-2016

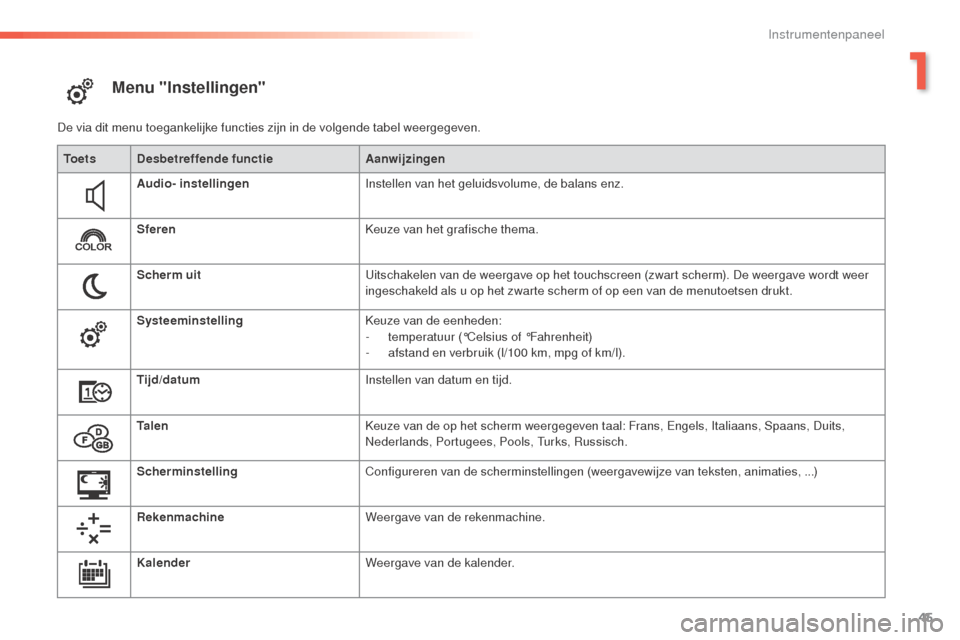

Menu "Instellingen"
De via dit menu toegankelijke functies zijn in de volgende tabel weergegeven.To e t s Desbetreffende functie Aanwijzingen
Audio- instellingen Instellen van het geluidsvolume, de balans enz.
Sferen Keuze van het grafische thema.
Scherm uit Uitschakelen van de weergave op het touchscreen (zwart scherm). De weergave wordt weer
ingeschakeld als u op het zwarte scherm of op een van de menutoetsen drukt.
Systeeminstelling Keuze van de eenheden:
-
t
emperatuur (°Celsius of °Fahrenheit)
-
a
fstand en verbruik (l/100 km, mpg of km/l).
Tijd/datum Instellen van datum en tijd.
Ta l e n Keuze van de op het scherm weergegeven taal: Frans, Engels, Italiaans, Spaans, Duits,
Nederlands, Portugees, Pools, Turks, Russisch.
Scherminstelling Configureren van de scherminstellingen (weergavewijze van teksten, animaties, ...)
Rekenmachine Weergave van de rekenmachine.
Kalender Weergave van de kalender.
1
Instrumentenpaneel
Page 48 of 364
46
508_nl_Chap01_instrument-bord_ed01-2016

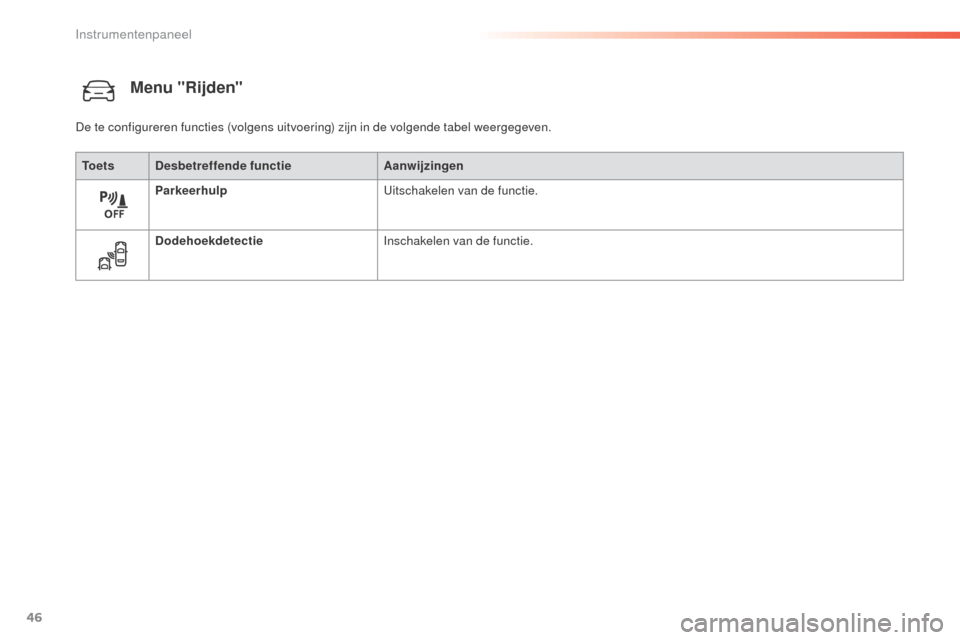

Menu "Rijden"
To e t sDesbetreffende functie Aanwijzingen
Parkeerhulp Uitschakelen van de functie.
Dodehoekdetectie Inschakelen van de functie.
De te configureren functies (volgens uitvoering) zijn in de volgende tabel weergegeven.
Instrumentenpaneel
Page 49 of 364
47
508_nl_Chap01_instrument-bord_ed01-2016

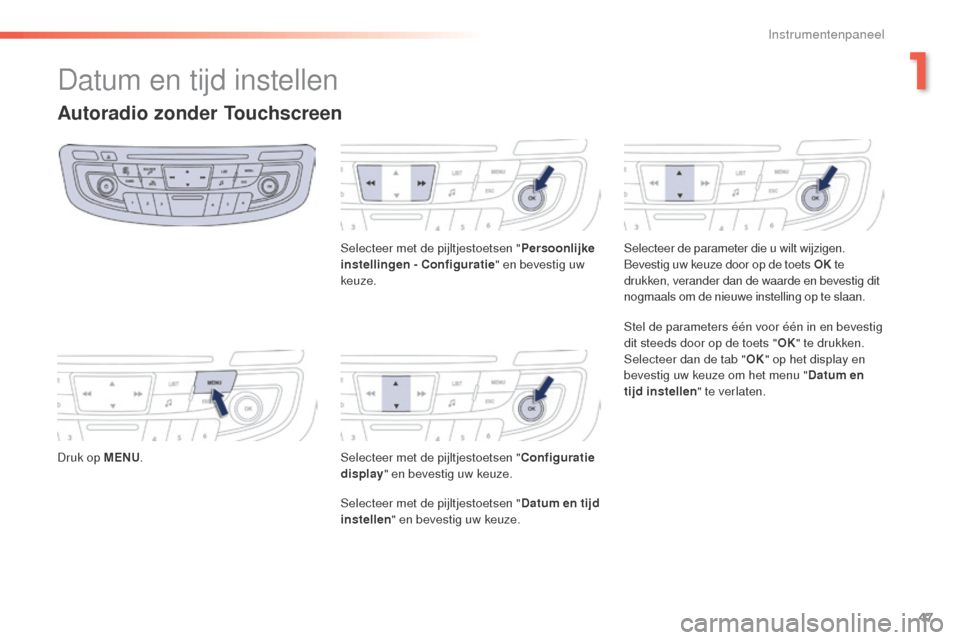

Datum en tijd instellen
Autoradio zonder Touchscreen
Druk op MENU. Selecteer met de pijltjestoetsen "
Persoonlijke
instellingen - Configuratie " en bevestig uw
keuze.
Selecteer met de pijltjestoetsen " Configuratie
display " en bevestig uw keuze.
Selecteer met de pijltjestoetsen " Datum en tijd
instellen " en bevestig uw keuze. Selecteer de parameter die u wilt wijzigen.
Bevestig uw keuze door op de toets OK
te
drukken, verander dan de waarde en bevestig dit
nogmaals om de nieuwe instelling op te slaan.
Stel de parameters één voor één in en bevestig
dit steeds door op de toets " OK" te drukken.
Selecteer dan de tab " OK" op het display en
bevestig uw keuze om het menu " Datum en
tijd instellen " te verlaten.
1
Instrumentenpaneel
Page 50 of 364
48
508_nl_Chap01_instrument-bord_ed01-2016

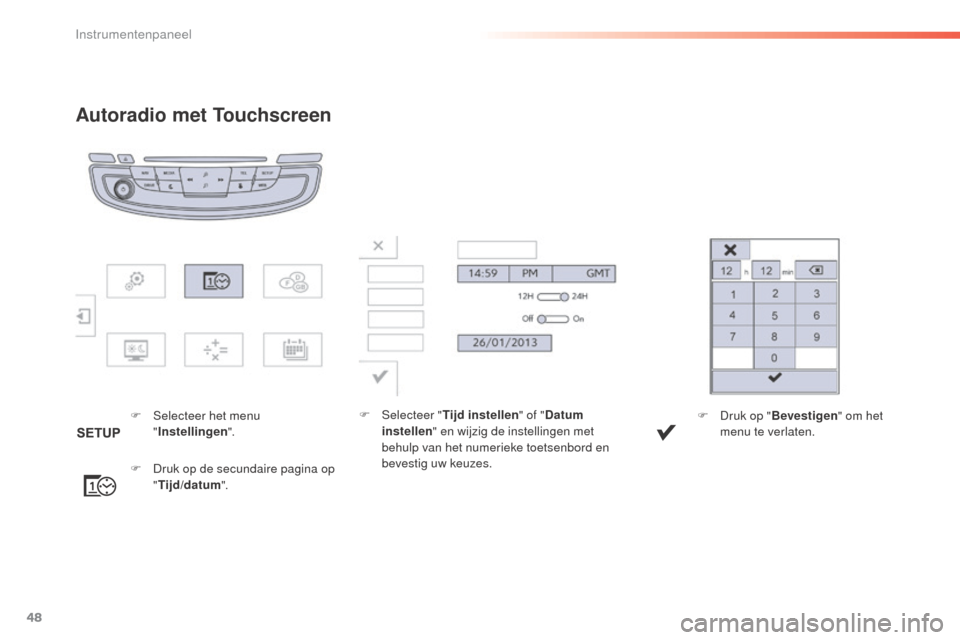

Autoradio met Touchscreen
F Selecteer het menu "Instellingen ".
F
D
ruk op de secundaire pagina op
" Tijd/datum ". F
Sel ecteer "
Tijd instellen " of "Datum
instellen " en wijzig de instellingen met
behulp van het numerieke toetsenbord en
bevestig uw keuzes. F
D ruk op "
Bevestigen " om het
menu te verlaten.
