Peugeot 508 RXH 2016 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: 508 RXH, Model: Peugeot 508 RXH 2016Pages: 364, PDF Size: 10.47 MB
Page 241 of 364

239
508_pl_Chap08_en-cas-de-pannes_ed01-2016

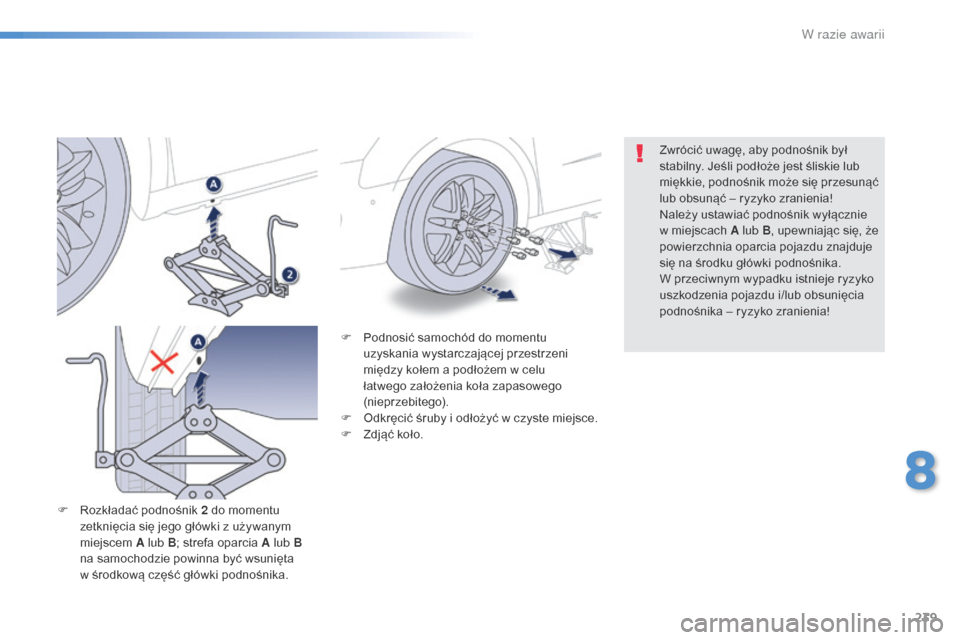

F Podnosić samochód do momentu uzyskania wystarczającej przestrzeni
między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nieprzebitego).
F
O
dkręcić śruby i odłożyć w czyste miejsce.
F
Z
djąć koło.
F
R
ozkładać podnośnik 2 do momentu
zetknięcia się jego główki z używanym
miejscem A lub B; strefa oparcia A lub B
na samochodzie powinna być wsunięta
w
środkową część główki podnośnika. Zwrócić uwagę, aby podnośnik był
stabilny. Jeśli podłoże jest śliskie lub
miękkie, podnośnik może się przesunąć
lub obsunąć – ryzyko zranienia!
Należy ustawiać podnośnik wyłącznie
w miejscach A lub B
, upewniając się, że
powierzchnia oparcia pojazdu znajduje
się na środku główki podnośnika.
W przeciwnym wypadku istnieje ryzyko
uszkodzenia pojazdu i/lub obsunięcia
podnośnika – ryzyko zranienia!
8
W razie awarii
Page 242 of 364

240
508_pl_Chap08_en-cas-de-pannes_ed01-2016
Montaż koła
Mocowanie koła zapasowego
typu "dojazdowego"
Jeżeli samochód wyposażony jest
w felgi aluminiowe, jest rzeczą
normalną, że przy dokręcaniu śrub
podczas zakładania koła nakładki nie
dotykają felgi typu "dojazdowego".
Przytrzymanie koła odbywa się poprzez
stożkowy nacisk każdej śruby.
Po zmianie koła
Aby odpowiednio schować koło
w bagażniku, należy zdjąć najpier w
środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowego", nie
przekraczać prędkości 80 km/h.
Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego
w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej założyć ją w samochodzie. F
Z
ałożyć koło na piastę.
F P rzykręcić śruby ręką do oporu.
F D okręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową
4 .
F
D
okręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 1 .
W razie awarii
Page 243 of 364

241
508_pl_Chap08_en-cas-de-pannes_ed01-2016

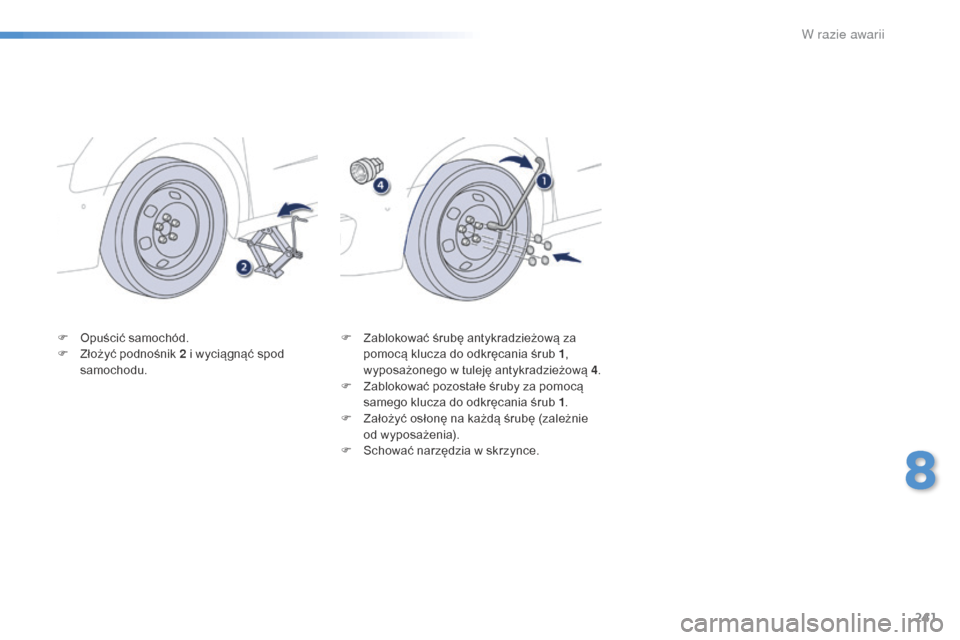

F Opuścić samochód.
F Z łożyć podnośnik 2 i wyciągnąć spod
samochodu. F
Z ablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową
4 .
F
Z
ablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1 .
F
Z
ałożyć osłonę na każdą śrubę (zależnie
od wyposażenia).
F
S
chować narzędzia w skrzynce.
8
W razie awarii
Page 244 of 364

242
508_pl_Chap08_en-cas-de-pannes_ed01-2016
Wymiana żarówki
Światła przednie
Model ze światłami w technologii
"full LEDs"
1. Oświetlenie dodatkowe.
2. Światła mijania.
3.
Ś
wiatła drogowe.
4.
Ś
wiatła dzienne.
5.
K
ierunkowskazy / światła pozycyjne.
6.
R
eflektory przeciwmgłowe.
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w ciągu
kilku minut od zapalenia świateł.
W celu wymiany diod
elektroluminescencyjnych LED należy
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Wszystkie te światła są światłami diodowymi
(diody elektroluminescencyjne LED).
Model ze światłami halogenowymi
1. Światła mijania (H7-55W).
2. Ś wiatła drogowe (H7-55W).
3.
Ś
wiatła dzienne (LED).
4.
K
ierunkowskazy / światła pozycyjne
(LED).
5.
R
eflektor y przeciwmgłowe (LED).
W przypadku żarówek z występami typu
H7
zachować ich położenie, aby zapewnić jak
najwyższą jakość oświetlenia.
W razie awarii
Page 245 of 364

243
508_pl_Chap08_en-cas-de-pannes_ed01-2016

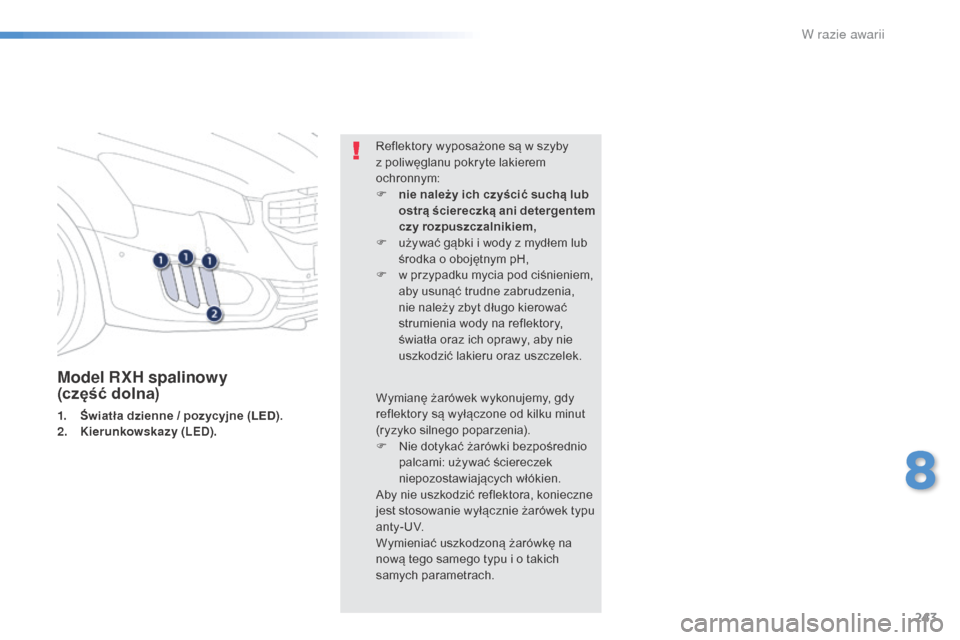

Model RXH spalinowy
(część dolna)
1. Światła dzienne / pozycyjne (LED).
2. Kierunkowskazy (LED). Reflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić suchą lub
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F
u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F
w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F
N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
8
W razie awarii
Page 246 of 364

244
508_pl_Chap08_en-cas-de-pannes_ed01-2016
Światła drogowe
F
Z
djąć plastikową pokrywę, pociągając za
występ.
F
O
dczepić oprawę żarówki.
F
W
yciągnąć i wymienić żarówkę.
Kierunkowskazy boczne
Punktowe oświetlenie zewnętrznych
lusterek wstecznych
Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Przy montażu postępować w odwrotnej
kolejności.
Światła mijania
Model z halogenami
F Zdjąć plastikową pokrywę, pociągając za
występ.
F
O
dczepić oprawę żarówki.
F
W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
W przypadku lewego światła należy
wyjąć akumulator.
Patrz odpowiednia rubryka. W celu wymiany tych żarówek należy się
skontaktować z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
W razie awarii
Page 247 of 364

245
508_pl_Chap08_en-cas-de-pannes_ed01-2016

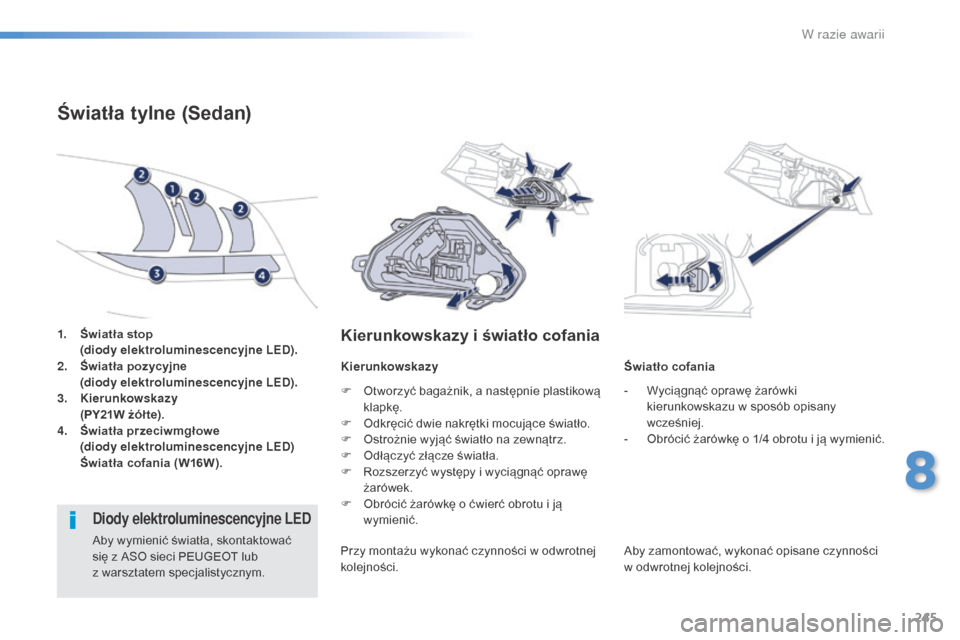

1. Światła stop
( diody elektroluminescencyjne LED).
2.
Ś
wiatła pozycyjne
(
diody elektroluminescencyjne LED).
3.
Kie
runkowskazy
(
PY21W żółte).
4.
Ś
wiatła przeciwmgłowe
(
diody elektroluminescencyjne LED)
Ś
wiatła cofania (W16W).
Światła tylne (Sedan)
Kierunkowskazy i światło cofania
Kierunkowskazy Światło cofania
Diody elektroluminescencyjne LED
Aby wymienić światła, skontaktować
się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym. F
O
tworzyć bagażnik, a następnie plastikową
klapkę.
F
O
dkręcić dwie nakrętki mocujące światło.
F
O
strożnie wyjąć światło na zewnątrz.
F
O
dłączyć złącze światła.
F
R
ozszerzyć występy i wyciągnąć oprawę
żarówek.
F
O
brócić żarówkę o ćwierć obrotu i ją
wymienić.
Przy montażu wykonać czynności w odwrotnej
kolejności. -
W
yciągnąć oprawę żarówki
kierunkowskazu w sposób opisany
wcześniej.
-
O
brócić żarówkę o 1/4
o
brotu i ją wymienić.
Aby zamontować, wykonać opisane czynności
w odwrotnej kolejności.
8
W razie awarii
Page 248 of 364

246
508_pl_Chap08_en-cas-de-pannes_ed01-2016
1. Światła stop (diody elektroluminescencyjne LED).
2.
Ś
wiatła cofania (W19W).
3.
K
ierunkowskazy (PY21W żółte).
4.
Ś
wiatła pozycyjne (diody
elektroluminescencyjne LED).
5.
Ś
wiatła przeciwmgłowe (diody
elektroluminescencyjne LED).
Światła tylne (SW i RXH spalinowy)
F Otworzyć bagażnik, a następnie zdjąć osłonę świateł.
F
W
yjąć piankę uszczelniającą.
F
O
dłączyć złącze świateł.
F
O
dkręcić nakrętkę mocującą światło.
Kierunkowskazy
(na błotniku)
F Ostrożnie wyciągnąć lampę na zewnątrz.
F Z djąć piankę uszczelniającą.
F
W
ypiąć oprawkę żarówki.
F
P
rzekręcić żarówkę o ćwierć obrotu
i ją wymienić.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
Diody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
W razie awarii
Page 249 of 364

247
508_pl_Chap08_en-cas-de-pannes_ed01-2016

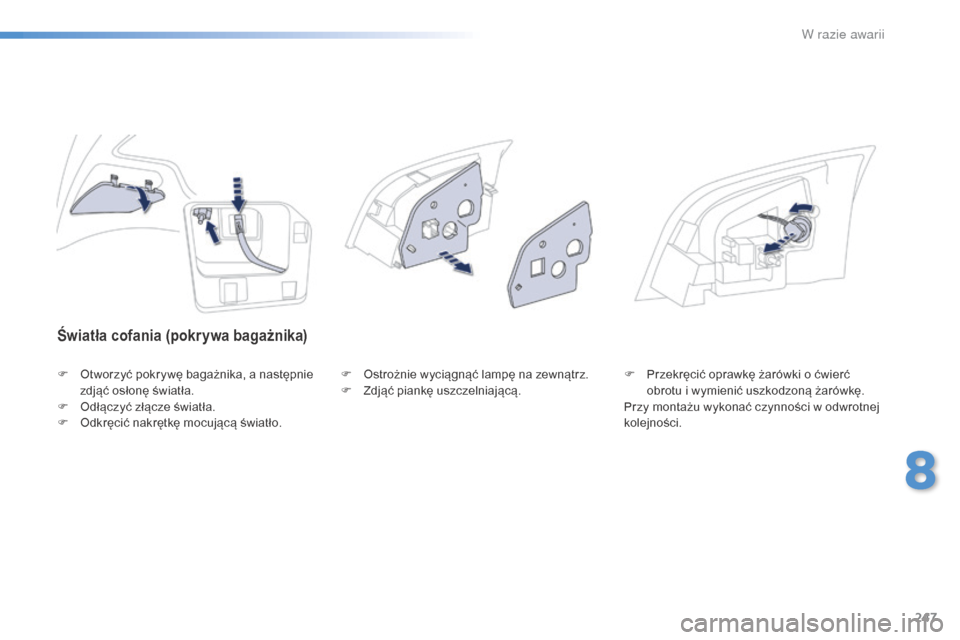

Światła cofania (pokrywa bagażnika)
F Otworzyć pokrywę bagażnika, a następnie zdjąć osłonę światła.
F
O
dłączyć złącze światła.
F
O
dkręcić nakrętkę mocującą światło. F
O strożnie wyciągnąć lampę na zewnątrz.
F Z djąć piankę uszczelniającą.F
P rzekręcić oprawkę żarówki o ćwierć
obrotu i wymienić uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
8
W razie awarii
Page 250 of 364

248
508_pl_Chap08_en-cas-de-pannes_ed01-2016

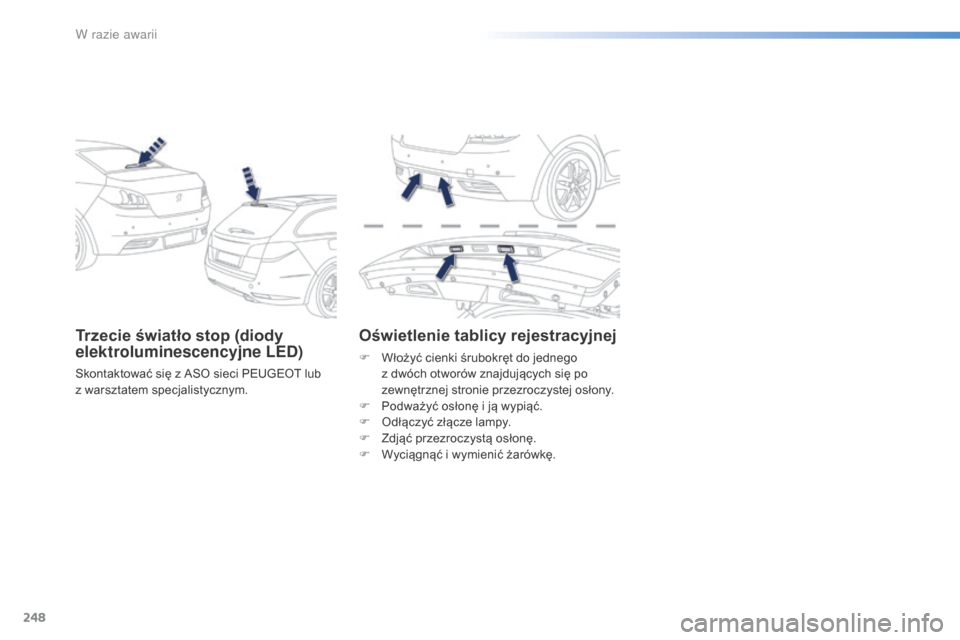

Trzecie światło stop (diody
elektroluminescencyjne LED)
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Oświetlenie tablicy rejestracyjnej
F Włożyć cienki śrubokręt do jednego z dwóch otworów znajdujących się po
zewnętrznej stronie przezroczystej osłony.
F
P
odważyć osłonę i ją wypiąć.
F
O
dłączyć złącze lampy.
F
Z
djąć przezroczystą osłonę.
F
W
yciągnąć i wymienić żarówkę.
