PEUGEOT 807 2013 Instrukcja obsługi (in Polish)

9
1
WPROWADZENI
E

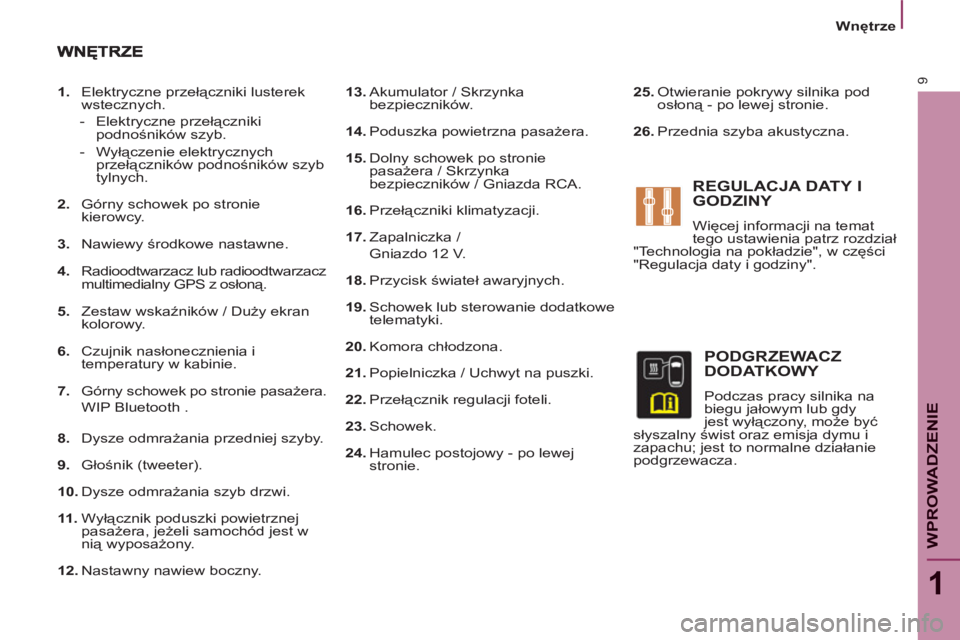

Wnętrze


13.
Akumulator / Skrzynka
bezpieczników.

14.
Poduszka powietrzna pasażera.

15.
Dolny schowek po stronie
pasażera / Skrzynka
bezpieczników / Gniazda RCA.

16.
Przełączniki klimatyzacji.

17.
Zapalniczka /
Gniazdo 12 V.

18.
Przycisk świateł awaryjnych.

19.
Schowek lub sterowanie dodatkowe
telematyki.

20.
Komora chłodzona.

21.
Popielniczka / Uchwyt na puszki.

22.
Przełącznik regulacji foteli.

23.
Schowek.

24.
Hamulec postojowy - po lewej
stronie.

1.
Elektryczne przełączniki lusterek
wstecznych.


- Elektryczne przełączniki
podnośników szyb.

- Wyłączenie elektrycznych
przełączników podnośników szyb
tylnych.

2.
Górny schowek po stronie
kierowcy.

3.
Nawiewy środkowe nastawne.

4.
Radioodtwarzacz lub radioodtwarzacz
multimedialny GPS z osłoną.

5.
Zestaw wskaźników / Duży ekran
kolorowy.

6.
Czujnik nasłonecznienia i
temperatury w kabinie.

7.
Górny schowek po stronie pasażera.
25.
Otwieranie pokrywy silnika pod
osłoną - po lewej stronie.

26.
Przednia szyba akustyczna.


REGULACJA DATY I
GODZINY
Więcej informacji na temat
tego ustawienia patrz rozdział
"Technologia na pokładzie", w części
"Regulacja daty i godziny".


PODGRZEWACZ
DODATKOWY
Podczas pracy silnika na
biegu jałowym lub gdy
jest wyłączony, może być
słyszalny świst oraz emisja dymu i
zapachu; jest to normalne działanie
podgrzewacza.
WIP Bluetooth .

8.
Dysze odmrażania przedniej szyby.

9.
Głośnik (tweeter).

10.
Dysze odmrażania szyb drzwi.

11 .
Wyłącznik poduszki powietrznej
pasażera, jeżeli samochód jest w
nią wyposażony.

12.
Nastawny nawiew boczny.

Wnętrze
10


5.
Blok kontroli.

6.
Przyciski radioodtwarzacza przy
kierownicy.

7.
Przełączniki wycieraczki szyby /
spryskiwacza szyby / komputera
pokładowego.

8.
Dźwignia zmiany biegów.

9.
Stacyjka.

1.
Przycisk wyłączenia alarmu
pojemnościowego.

2.
Przyciski ogranicznika / regulatora
prędkości.

3.
Przełączniki oświetlenia,
kierunkowskazów.

4.
Przednia poduszka powietrzna
kierowcy.
Sygnał dźwiękowy.
10.
Regulacja wysokości strumienia
refl ektorów.

11 .
a- Przycisk dynamicznej kontroli
stabilności (ESP/ASR).
b- Przycisk pomocy przy
parkowaniu.

12.
Dźwignia regulacji kierownicy.

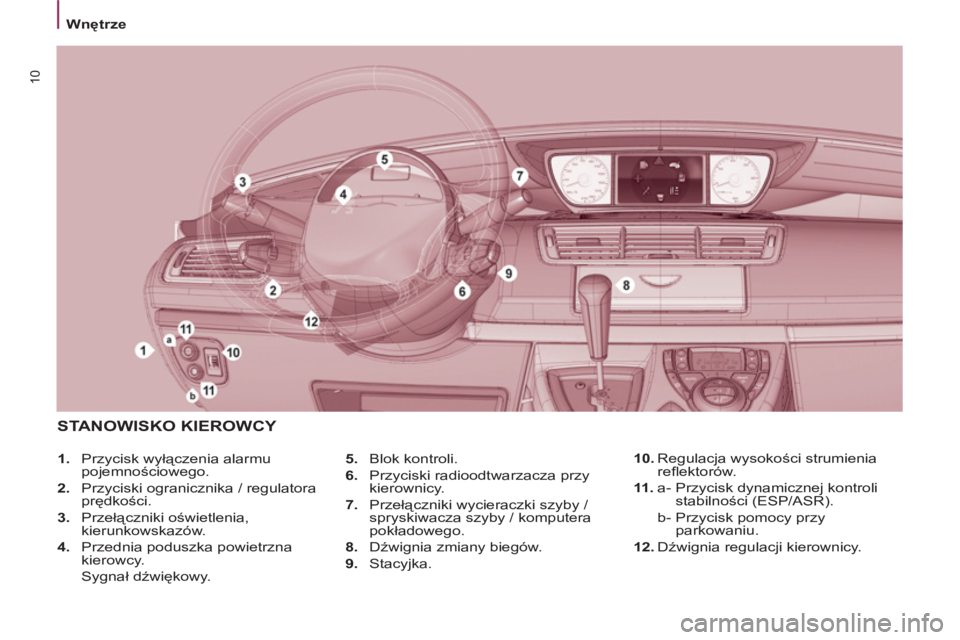

STANOWISKO KIEROWCY

9
99
11
1
WPROWADZENI
E
Wnętrze

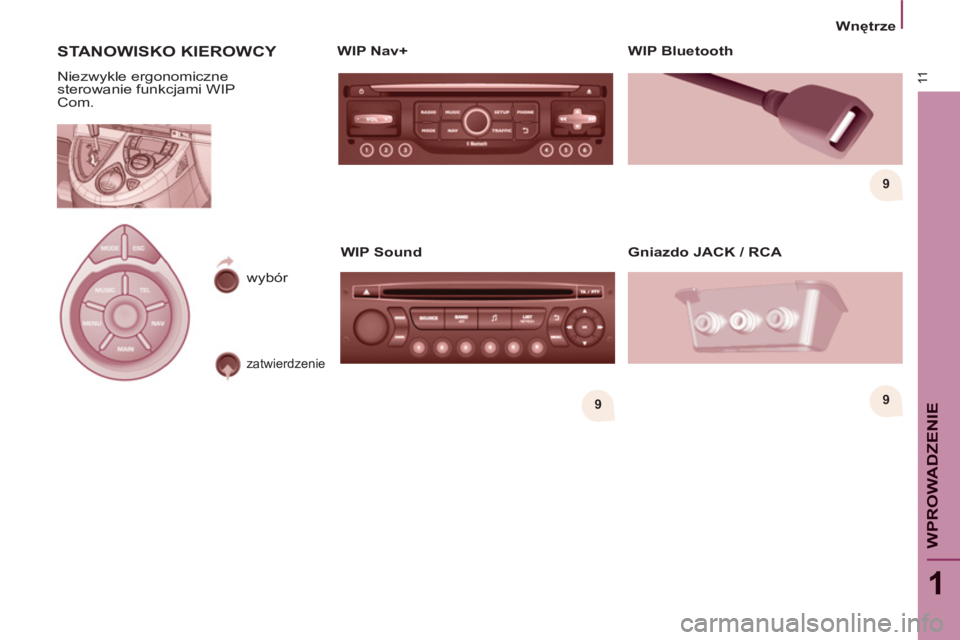

STANOWISKO KIEROWCY


Niezwykle ergonomiczne
sterowanie funkcjami WIP
Com.
WIP Nav+


zatwierdzenie




wybór
WIP Sound


WIP Bluetooth



Gniazdo JACK / RCA

4
Wnętrze
12

86 Fotel z regulacją
ręczną
Fotel z regulacją
elektryczną Jeżeli samochód
wyposażony
jest w obracany
fotel przedni,
pociągnąć
do przodu
przełącznik
znajdujący się na
krawędzi hamulca
postojowego.
Dźwignia
hamulca postojowego opadnie.
Obrócić fotel. Aby powrócić do pozycji
początkowej należy pociągnąć
dźwignię do góry aż do odblokowania.

1.
Regulacja
wzdłużna.

2.
Regulacja
pochylenia.

3.
Regulacja
wysokości
siedziska.

4.
Regulacja
lędźwiowa.

5.
Regulacja wysokości i pochylenia
zagłówka.

Obracanie fotela

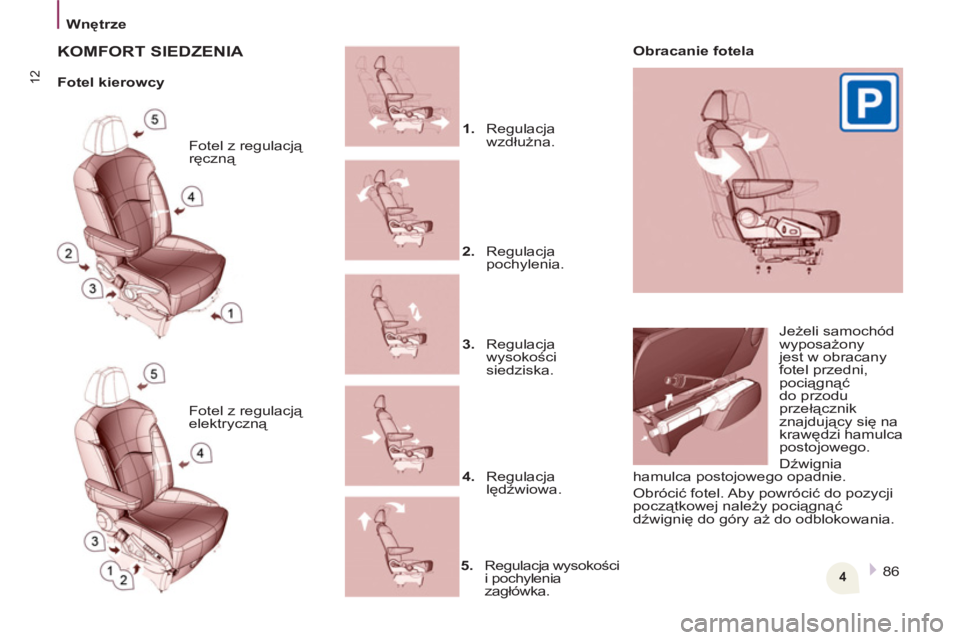

KOMFORT SIEDZENIA


Fotel kierowcy

3
13
1
WPROWADZENI
E
Wnętrze

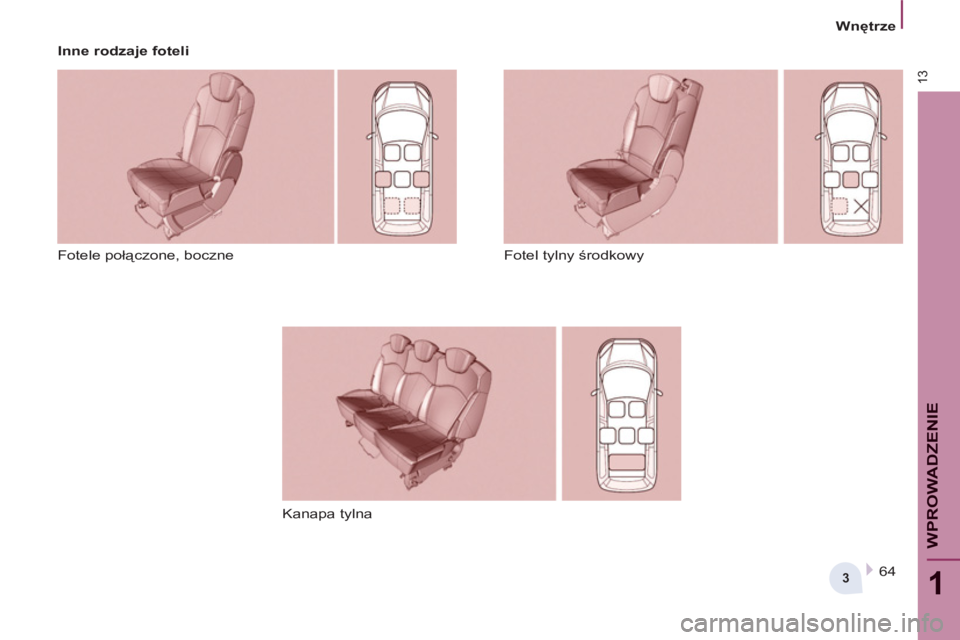

Fotele połączone, boczne Fotel tylny środkowy
Kanapa tylna
Inne rodzaje foteli
64

43
3
3
Wnętrze
14

91
Powrót

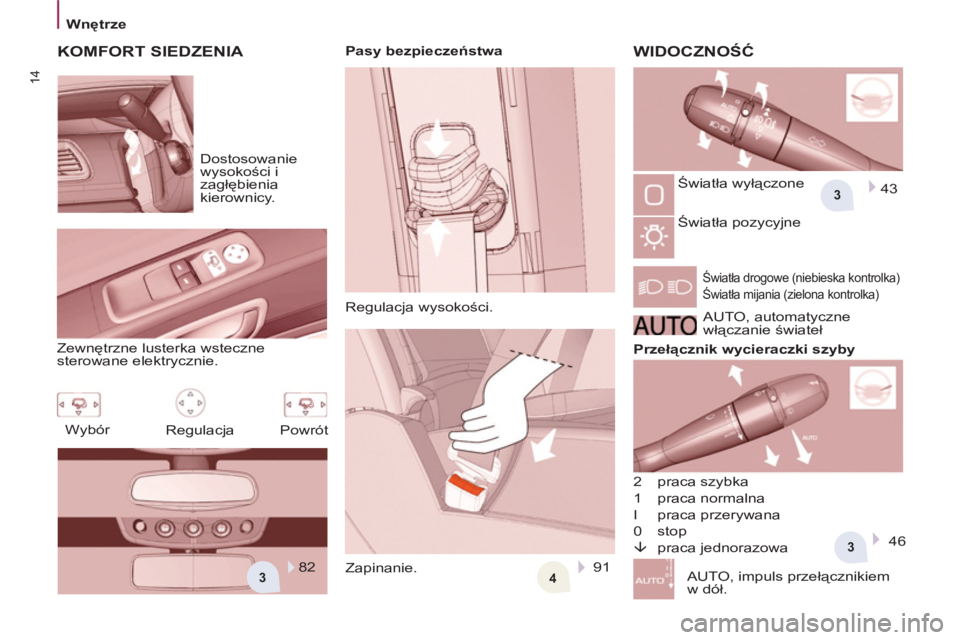

KOMFORT SIEDZENIA
WIDOCZNOŚĆ

Dostosowanie
wysokości i
zagłębienia
kierownicy.
Zewnętrzne lusterka wsteczne
sterowane elektrycznie.
Wybór
Pasy bezpieczeństwa
Regulacja wysokości.
Zapinanie. Światła wyłączone
Światła pozycyjne



Światła drogowe (niebieska kontrolka)
Światła mijania (zielona kontrolka)


Przełącznik wycieraczki szyby
2 praca szybka
1 praca normalna
I praca przerywana
0 stop
È
praca jednorazowa
AUTO, impuls przełącznikiem
w dół
. AUTO, automatyczne
włączanie świateł

Regulacja
82
43
46

4
244
7
6
4 3 3
415
1
WPROWADZENI
E
Wnętrze

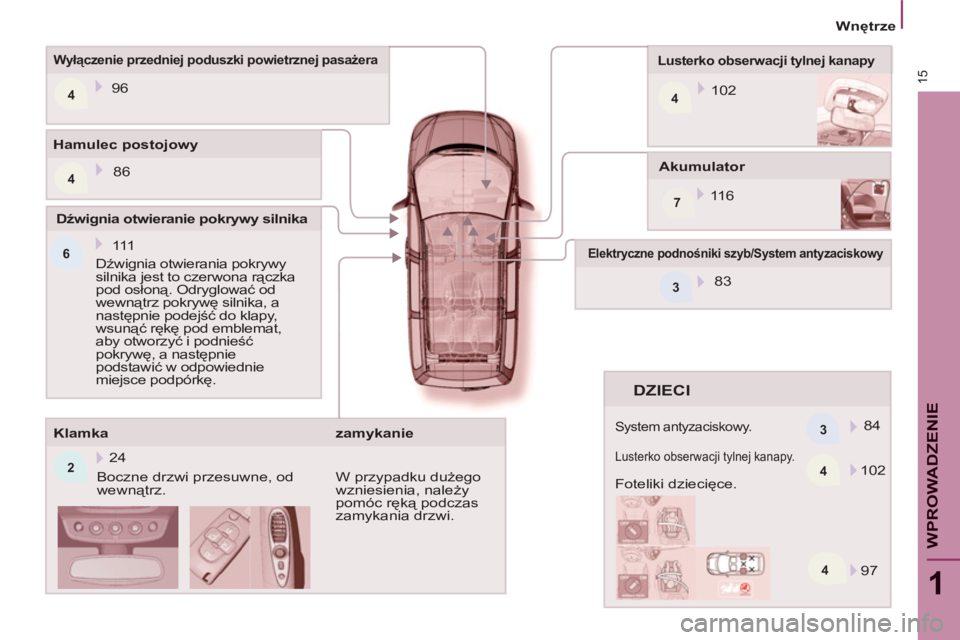

Akumulator
11 6


Lusterko obserwacji tylnej kanapy

102


Wyłączenie przedniej poduszki powietrznej pasażera

96

Klamka
Boczne drzwi przesuwne, od
wewnątrz. 24
Hamulec postojowy
86

Dźwignia otwieranie pokrywy silnika
Dźwignia otwierania pokrywy
silnika jest to czerwona rączka
pod osłoną. Odryglować od
wewnątrz pokrywę silnika, a
następnie podejść do klapy,
wsunąć rękę pod emblemat,
aby otworzyć i podnieść
pokrywę, a następnie
podstawić w odpowiednie
miejsce podpórkę. 111

System antyzaciskowy.

97

102 84 83



Elektryczne podnośniki szyb/System antyzaciskowy


DZIECI

Lusterko obserwacji tylnej kanapy.

Foteliki dziecięce. W przypadku dużego
wzniesienia, należy
pomóc ręką podczas
zamykania drzwi.


zamykanie

3
3
Wnętrze
16

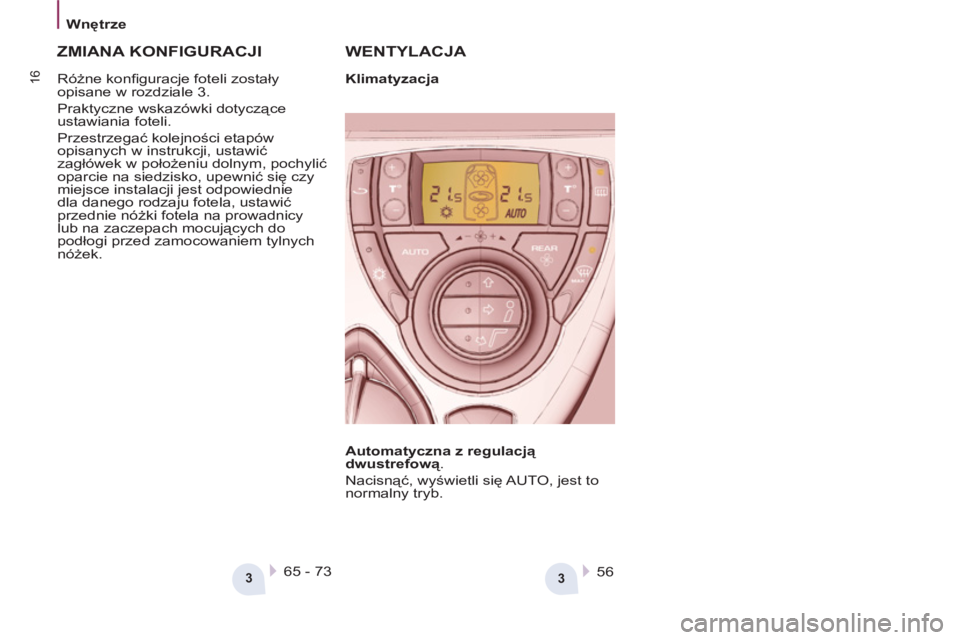

WENTYLACJA

65 - 73

56



ZMIANA KONFIGURACJI


Automatyczna z regulacją
dwustrefową
.
Nacisnąć, wyświetli się AUTO, jest to
normalny tryb.
Różne konfi guracje foteli zostały
opisane w rozdziale 3.
Praktyczne wskazówki dotyczące
ustawiania foteli.
Przestrzegać kolejności etapów
opisanych w instrukcji, ustawić
zagłówek w położeniu dolnym, pochylić
oparcie na siedzisko, upewnić się czy
miejsce instalacji jest odpowiednie
dla danego rodzaju fotela, ustawić
przednie nóżki fotela na prowadnicy
lub na zaczepach mocujących do
podłogi przed zamocowaniem tylnych
nóżek.
Klimatyzacja

17
1
WPROWADZENI
E

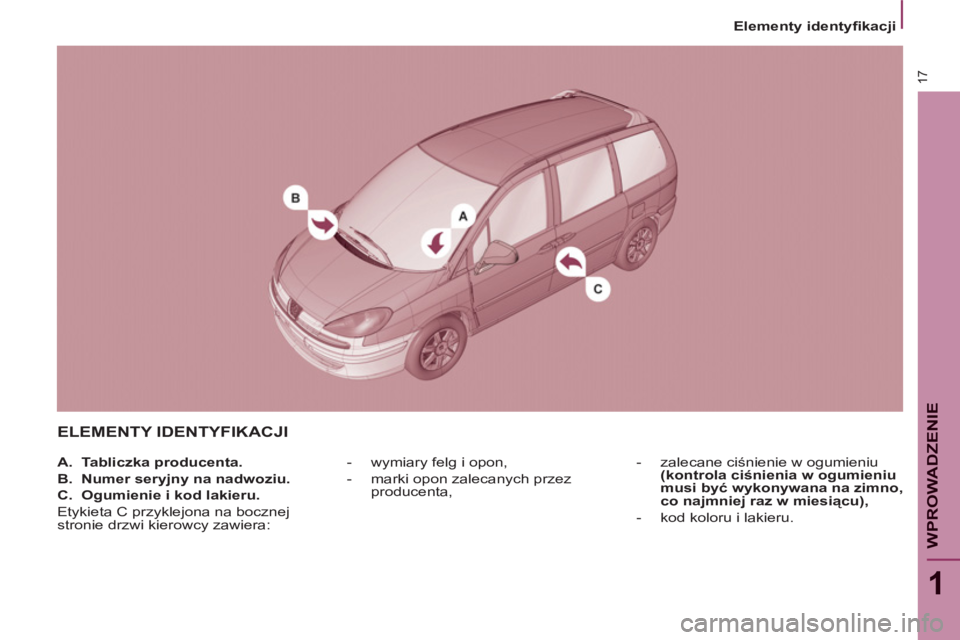

Elementy identyfi kacji

ELEMENTY IDENTYFIKACJI



- wymiary felg i opon,

- marki opon zalecanych przez
producenta,
- zalecane ciśnienie w ogumieniu
(kontrola ciśnienia w ogumieniu
musi być wykonywana

na

zimno,
co najmniej raz w miesiącu),


- kod koloru i lakieru.

A.
Tabliczka producenta.


B.
Numer seryjny na nadwoziu.


C.
Ogumienie i kod lakieru.


Etykieta C przyklejona na bocznej
stronie drzwi kierowcy zawiera:

Otwieranie
18

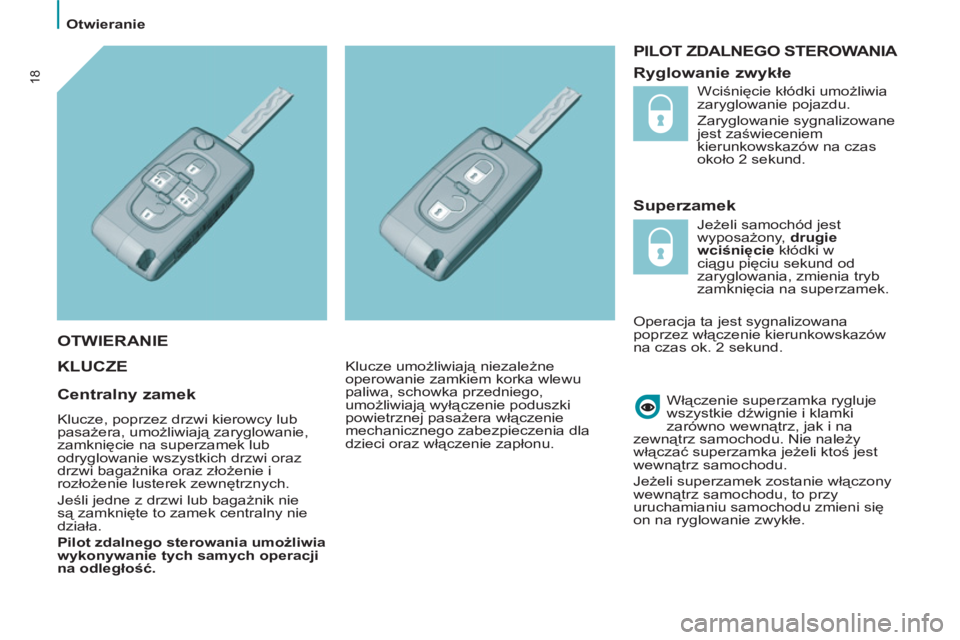

PILOT ZDALNEGO STEROWANIA

Superzamek
KLUCZE


Włączenie superzamka rygluje
wszystkie dźwignie i klamki
zarówno wewnątrz, jak i na
zewnątrz samochodu. Nie należy
włączać superzamka jeżeli ktoś jest
wewnątrz samochodu.
Jeżeli superzamek zostanie włączony
wewnątrz samochodu, to przy
uruchamianiu samochodu zmieni się
on na ryglowanie zwykłe.


OTWIERANIE

Wciśnięcie kłódki umożliwia
zaryglowanie pojazdu.

Zaryglowanie sygnalizowane
jest zaświeceniem
kierunkowskazów na czas
około 2 sekund.


Centralny zamek

Klucze, poprzez drzwi kierowcy lub
pasażera, umożliwiają zaryglowanie,
zamknięcie na superzamek lub
odryglowanie wszystkich drzwi oraz
drzwi bagażnika oraz złożenie i
rozłożenie lusterek zewnętrznych.
Jeśli jedne z drzwi lub bagażnik nie
są zamknięte to zamek centralny nie
działa.

Pilot zdalnego sterowania umożliwia
wykonywanie tych samych operacji
na odległość.
Klucze umożliwiają niezależne
operowanie zamkiem korka wlewu
paliwa, schowka przedniego,
umożliwiają wyłączenie poduszki
powietrznej pasażera włączenie
mechanicznego zabezpieczenia dla
dzieci oraz włączenie zapłonu.


Ryglowanie zwykłe

Jeżeli samochód jest
wyposażony, drugie
wciśnięcie
kłódki w
ciągu pięciu sekund od
zaryglowania, zmienia tryb
zamknięcia na superzamek.


Operacja ta jest sygnalizowana
poprzez włączenie kierunkowskazów
na czas ok. 2 sekund.
