Peugeot Bipper 2011 Brukerhåndbok (in Norwegian)

7
SM
ÅREPARASJONER


Skifte et hjul



Demontering




1.
Bilen skal stå stille på et vannrett,
plant underlag som ikke glir. Trekk til
parkeringsbremsen. Slå av tenningen og
sett bilen i 1. gir eller i revers, avhengig
av bakkens skråning.

2.
Frigjør hjulkapselen (stor modell) ved
hjelp av hjulnøkkelen 1
ved å trekke ved
ventilen.
Plasser skrutrekkeren 3
i innfellingen på
den midtre hjulkapselen (liten modell) og
bruk den som en vektstang for å hekte av.

3.
Løsne på hjulbolten ved hjelp av
hjulnøkkelen.
4.
Plasser jekken under karosseriet, som
vist på tegningen, ved merket A
(i innsnittet på sidekanalen), så nær det
hjulet som skal skiftes ut, som mulig.

5.
Fold ut jekken 4
til jekkens såle kommer
i kontakt med bakken. Påse at midtaksen
til jekkens såle er loddrett i forhold til det
stedet på bilen den er plassert mot.

6.
Løft opp bilen.

7.
Fjern hjulboltene og hjulet.




Tilbakelegging av hjulet



1.
Installer holderen på hjulet.

2.
Sett kabelen B
på plass.

3.
Før ned dekseet A
.

4.
Plasser hjulet.

5.
Drei nøkkelen i klokkeretningen
for komplett tilbakemontering av
reservehjulet.

14
0


Skifte et hjul



TILBAKEMONTERING AV HJULET


6.
Tilbakemonter hjulkapselen. Begynn med
å plassere innsnittet ovenfor ventilen, og
trykk på med håndflaten.

7.
Rydd bort verktøyet og hjulet.

8.
Sjekk dekktrykket (Se "Identifikasjon") og
få kontrollert avbalanseringen. Rubrikk 8, avsnitt
"Identifikasjonselementer" for å
lokalisere etiketten på dekkene.
Få snarest mulig kontrollert tilstrammingen
av hjulboltene og trykket i reservehjulet hos
PEUGEOT eller i et kvalifisert verksted.


1.
Sett på plass hjulet ved hjelp av
sentreringspinnen 2
.

2.
Skru til de 3 boltene for hånd, og fjern
sentreringspinnen. Anbring den fjerde
bolten.

3.
Foreta en første tilstramming ved hjelp av
hjulnøkkelen 1
.

4.
Fold sammen jekken 4
og fjern den.

5.
Blokker hjulboltene med hjulnøkkelen. Få snarest mulig reparert og
tilbakemontert det opprinnelige
hos hjulet hos PEUGEOT eller i et
kvalifisert verksted.

14
1
7
SM
ÅREPARASJONER


Skifte et hjul

SETT FOR MIDLERTIDIGREPARASJON AV DEKK


Dette settet finner du foran i kupeen. Det
består av:


- en reparasjonsflaske A
, som inneholder
tetningsvæske, og som er utstyrt med:


●
en påfyllingsslange B
,

●
en etikett C
der det står "maks. 80 km/t",
og som føreren skal plassere et synlig
sted på dashbordet etter å ha reparert
dekket,

- en kompressor D
utstyrt med en
trykkmåler og koplinger,

- tilpassingsstykker for oppumping av de
forskjellige elementene,

- et par vernehansker,

- en bruksanvisning med rask forklaring om
bruk av settet for midlertidig reparasjon.


Fremgangsmåte ved reparasjon



- Trekk til parkeringsbremsen og sett
girspaken i fri.

- Løsne på hetten på ventilen på det
dekket som er punktert.

- Ta ut påfyllingsslangen B
og skru
ringen E
på dekkventilen.

- Påse at på/av-bryteren F
på
kompressoren er i posisjon "0"
(slukket).
- Start motoren.

- Sett pluggen G
i nærmeste 12 V-
tilbehørskontakt på bilen.

- Sett på/av bryteren F
på kompressoeren i
posisjon "1"
(lyser).

- Pump opp dekket til 3 bar.
For å oppnå en mer nøyaktig avlesing av
trykket, anbefales det å kontrollere trykket i
trykkmåleren H
, med kompressoren av. Dette settet fopr midlertidig
reparasjon er tilgjengelig i PEUGEOT-
forhandlernett.
Det er beregnet på reparasjon av hull med
en diameter på maks. 4 mm, utelukkende
på slitebanen eller på dekkvulsten. Du bør
unngå å fjerne eventuelle fremmedlegemer
som har trengt seg inn i dekket.

142


Skifte et hjul



- Dersom det ikke oppnås et trykk på minst
1,5 bar
innen 5 minutter
:


●
kople kompressoren fra ventilen og 12 V-
tilbehørskontakten,

●
kjør bilen ca. 10 meter fremover slik at
tetningsvæsken spres rundt i dekket,

●
pump deretter opp på nytt.



- Dersom det ikke oppnås et trykk på minst
1,8 bar
innen 10 minutter
:


●
stans reparasjonsprosedyrten. Dekket er
for mye skadet, og kan ikke repareres,

●
Kontakt PEUGEOT-forhandlernettet eller
et kvalifi sert verksted.



- Dersom dekket har blitt pumpet opp til
3 bar
, kan du starte bilen umiddelbart.
Etter å ha kjørt i ca. 10 minutter, stopp bilen
og kontroller dekktrykket på nytt.
Gjenopprett eventuelt riktig trykk, og ta
snarest mulig kontakt med PEUGEOT-
forhandlernettet eller et kvalifisert verksted.
Informer teknikeren om at du har
reparert dekket med det provisoriske
reparasjonssettet, og la ham få se
bruksanvisningen.


Kontroll og gjenoppretting av trykk

For å kontrollere og gjenopprette trykket i et
dekk, bruk kompressoren på følgende måte:


- kople fra slangen I
,

- kople slangen direkte til dekkventilen,
flasken blir da koplet til kompressoren men
uten at tetningsvæsken blir sprøytet inn.

Utskifting av flasken for
dekkreparasjon
Kople fra slangen I
.
Drei den tomme flasken motsatt av
klokkeretningen og løft den opp.
Sett inn en ny innsats og drei den i
klokkeretning.
Kople til slangen I
og sett slangen B
på riktig
plass.

Reparasjonsflasken inneholder etylen-
glykol, et produkt som kan være
skadelig ved svelging og som kan virke
irriterende på øynene.
Produktet må holdes utilgjengelig for barn.
Etter bruk, påse at den brukte flasken
ikke kastes hvor som helst, ta den med
til en PEUGEOT-forhandler eller til en
miljøstasjon. Dersom det er nødvendig å senke trykket i
dekket:


- kople slangen I
til dekkventilen,

- trykk på den gule tasten midt i bryteren F
på kompressoren.

14
3
7
SM
ÅREPARASJONER


Skifte en lyspære



Lys foran

Åpne opp panseret. For å få tilgang til
lampene og lyspærene, før hånden bak
lykteenheten.
Fjern beskyttelsesdekslene slik at du får
tilgang til lyspærene.
Hver lampe eller lyspære tilbakemonteres
ved å følge operasjonene i omvendt
rekkefølge.

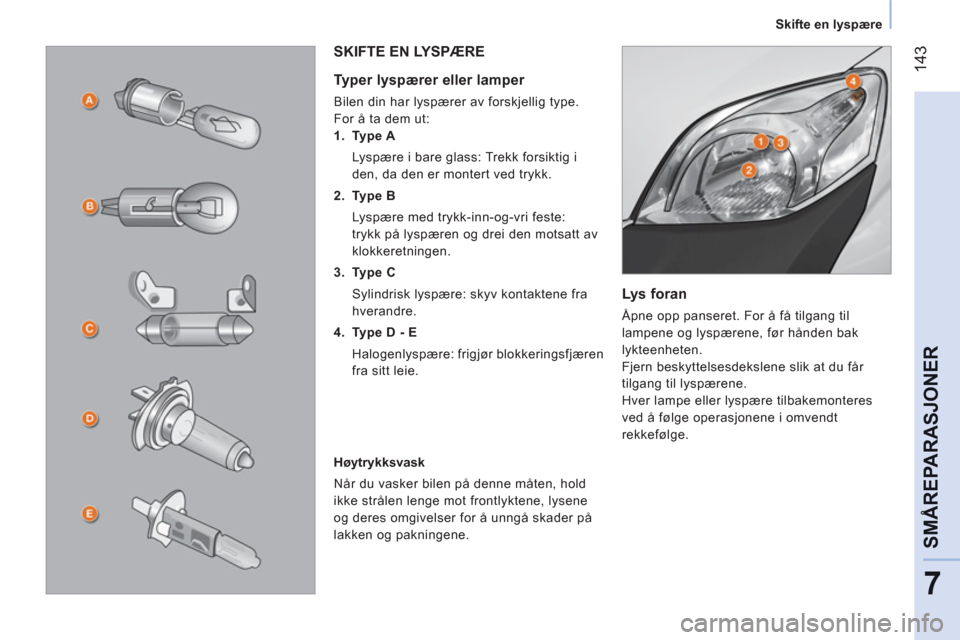

SKIFTE EN LYSPÆRE

Typer lyspærer eller lamper

Bilen din har lyspærer av forskjellig type.
For å ta dem ut:


1.
Type A
Lyspære i bare glass: Trekk forsiktig i
den, da den er montert ved trykk.

2.
Type B
Lyspære med trykk-inn-og-vri feste:
trykk på lyspæren og drei den motsatt av
klokkeretningen.

3.
Type C
Sylindrisk lyspære: skyv kontaktene fra
hverandre.

4.
Type D - E
Halogenlyspære: frigjør blokkeringsfjæren
fra sitt leie.

Høytrykksvask
Når du vasker bilen på denne måten, hold
ikke strålen lenge mot frontlyktene, lysene
og deres omgivelser for å unngå skader på
lakken og pakningene.

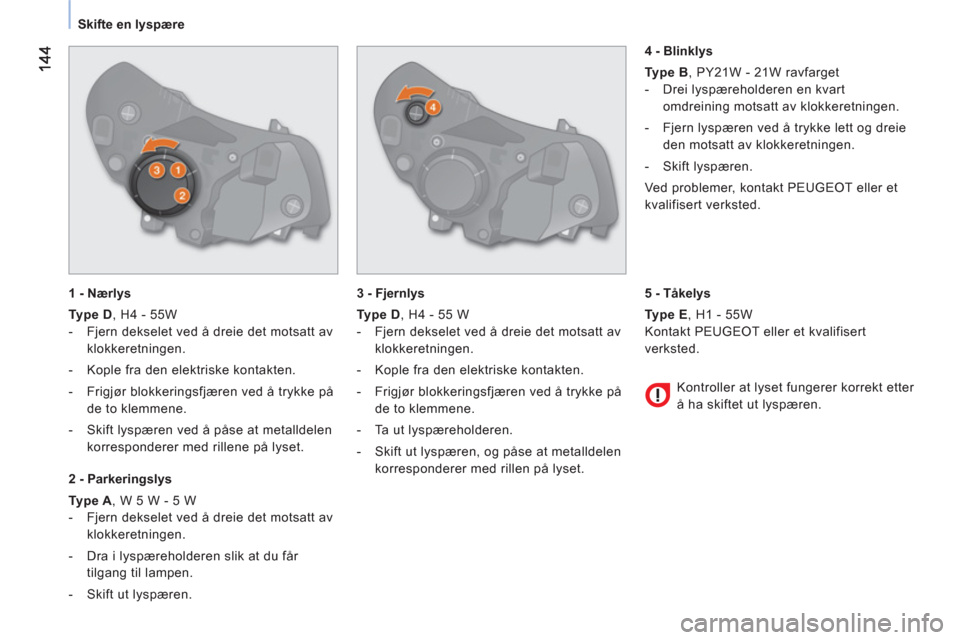

Skifte en lyspære


1 - Nærlys

Type D
, H4 - 55W


- Fjern dekselet ved å dreie det motsatt av
klokkeretningen.

- Kople fra den elektriske kontakten.

- Frigjør blokkeringsfjæren ved å trykke på
de to klemmene.

- Skift lyspæren ved å påse at metalldelen
korresponderer med rillene på lyset.


2 - Parkeringslys

Type A
, W 5 W - 5 W


- Fjern dekselet ved å dreie det motsatt av
klokkeretningen.

- Dra i lyspæreholderen slik at du får
tilgang til lampen.

- Skift ut lyspæren.

3 - Fjernlys

Type D
, H4 - 55 W


- Fjern dekselet ved å dreie det motsatt av
klokkeretningen.

- Kople fra den elektriske kontakten.

- Frigjør blokkeringsfjæren ved å trykke på
de to klemmene.

- Ta ut lyspæreholderen.

- Skift ut lyspæren, og påse at metalldelen
korresponderer med rillen på lyset.

4 - Blinklys

Type B, PY21W - 21W ravfarget


- Drei lyspæreholderen en kvart
omdreining motsatt av klokkeretningen.

- Fjern lyspæren ved å trykke lett og dreie
den motsatt av klokkeretningen.

- Skift lyspæren.
Ved problemer, kontakt PEUGEOT eller et
kvalifisert verksted.

Kontroller at lyset fungerer korrekt etter
å ha skiftet ut lyspæren.

5 - Tåkelys

Type E, H1 - 55W
Kontakt PEUGEOT eller et kvalifisert
verksted.

14
5
7
SM
ÅREPARASJONER


Skifte en lyspære

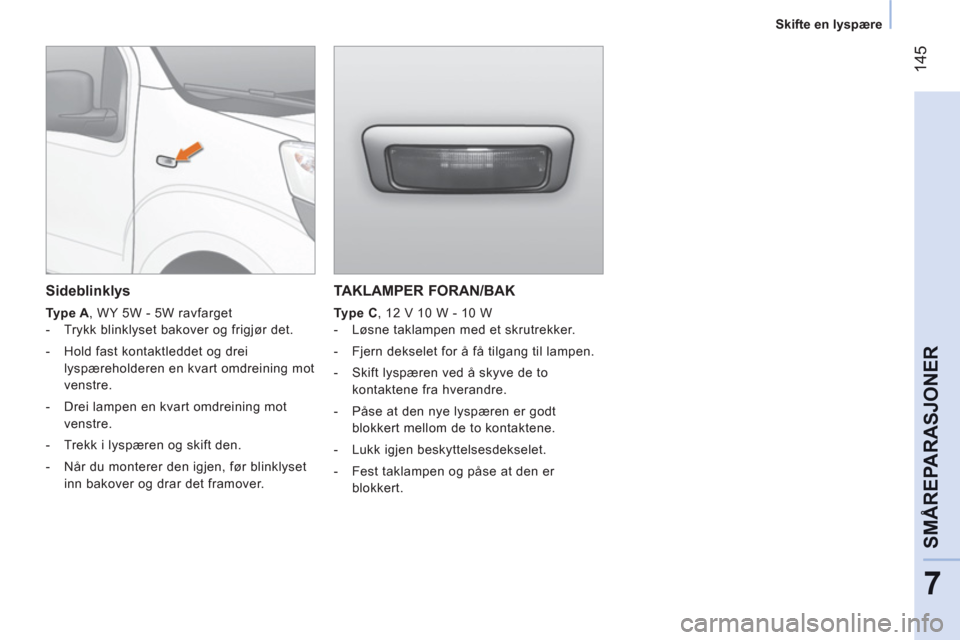

TAKLAMPER FORAN/BAK


Type C
, 12 V 10 W - 10 W


- Løsne taklampen med et skrutrekker.

- Fjern dekselet for å få tilgang til lampen.

- Skift lyspæren ved å skyve de to
kontaktene fra hverandre.

- Påse at den nye lyspæren er godt
blokkert mellom de to kontaktene.

- Lukk igjen beskyttelsesdekselet.

- Fest taklampen og påse at den er
blokkert.



Sideblinklys


Type A
, WY 5W - 5W ravfarget


- Trykk blinklyset bakover og frigjør det.

- Hold fast kontaktleddet og drei
lyspæreholderen en kvart omdreining mot
venstre.

- Drei lampen en kvart omdreining mot
venstre.

- Trekk i lyspæren og skift den.

- Når du monterer den igjen, før blinklyset
inn bakover og drar det framover.

14
6


Skifte en lyspære

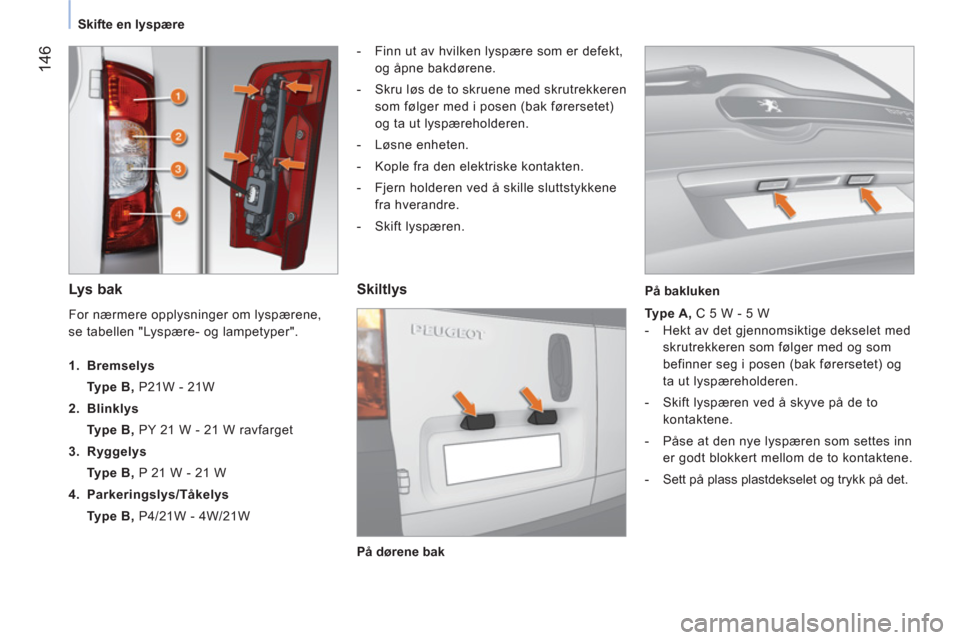

Lys bak



- Finn ut av hvilken lyspære som er defekt,
og åpne bakdørene.

- Skru løs de to skruene med skrutrekkeren
som følger med i posen (bak førersetet)
og ta ut lyspæreholderen.

- Løsne enheten.

- Kople fra den elektriske kontakten.

- Fjern holderen ved å skille sluttstykkene
fra hverandre.

- Skift lyspæren.


Skiltlys


Type A,
C 5 W - 5 W


- Hekt av det gjennomsiktige dekselet med
skrutrekkeren som følger med og som
befinner seg i posen (bak førersetet) og
ta ut lyspæreholderen.

- Skift lyspæren ved å skyve på de to
kontaktene.

- Påse at den nye lyspæren som settes inn
er godt blokkert mellom de to kontaktene.

- Sett på plass plastdekselet og trykk på det.
For nærmere opplysninger om lyspærene,
se tabellen "Lyspære- og lampetyper".



1.
Bremselys

Type B,
P21W - 21W

2.
Blinklys

Type B,
PY 21 W - 21 W ravfarget

3.
Ryggelys

Type B,
P 21 W - 21 W

4.
Parkeringslys

/Tåkelys

Type B,
P4/21W - 4W/21W

På dørene bak
På bakluken

14
7
7
SM
ÅREPARASJONER


Skifte en lyspære

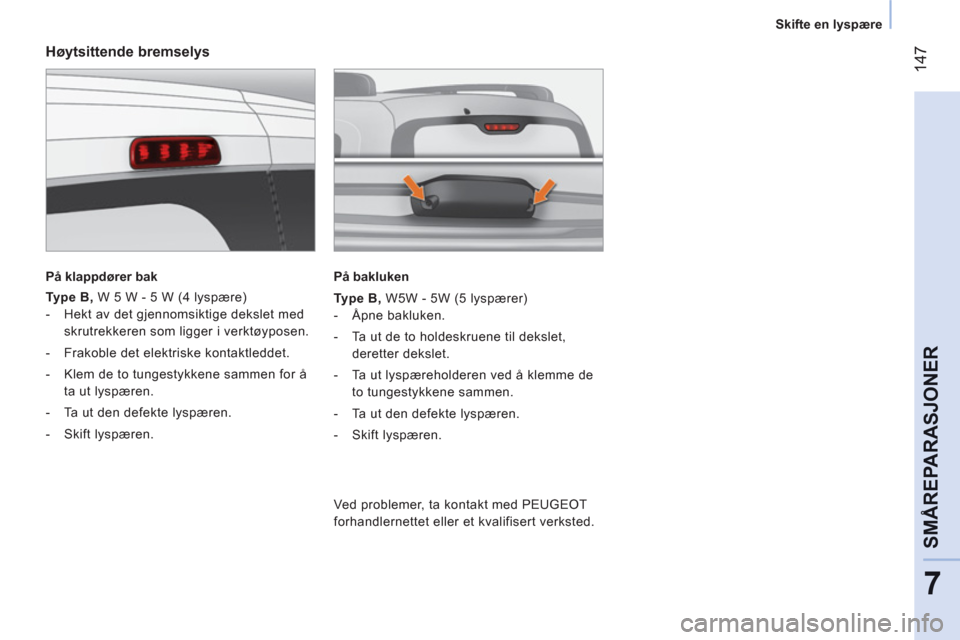

Høytsittende bremselys


På klappdører bak


Type B,
W 5 W - 5 W (4 lyspære)


- Hekt av det gjennomsiktige dekslet med
skrutrekkeren som ligger i verktøyposen.

- Frakoble det elektriske kontaktleddet.

- Klem de to tungestykkene sammen for å
ta ut lyspæren.

- Ta ut den defekte lyspæren.

- Skift lyspæren.

På bakluken

Type B,
W5W - 5W (5 lyspærer)


- Åpne bakluken.

- Ta ut de to holdeskruene til dekslet,
deretter dekslet.

- Ta ut lyspæreholderen ved å klemme de
to tungestykkene sammen.

- Ta ut den defekte lyspæren.

- Skift lyspæren.


Ved problemer, ta kontakt med PEUGEOT
forhandlernettet eller et kvalifisert verksted.

14
8

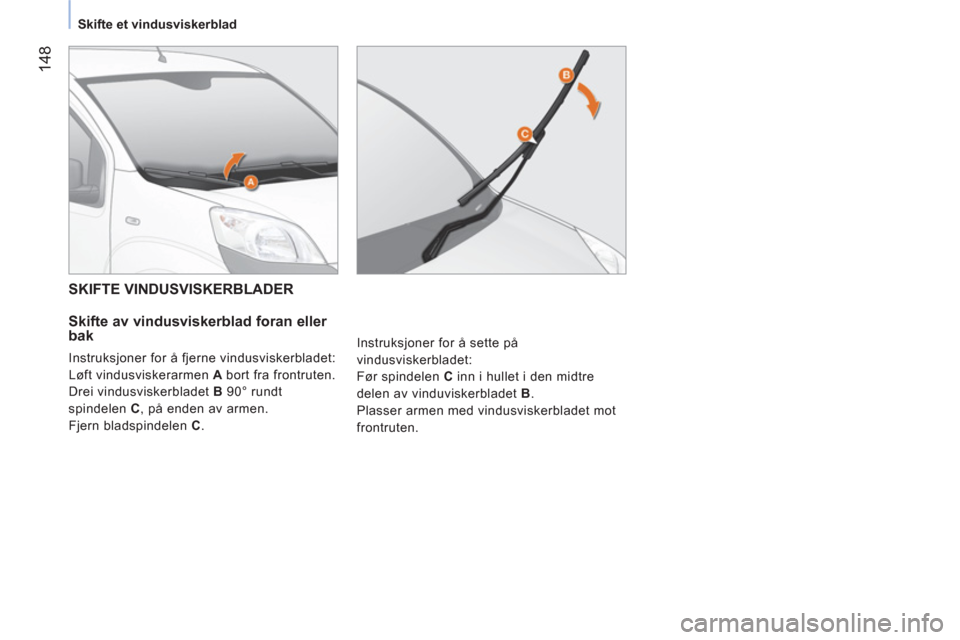

Skifte et vindusviskerblad




SKIFTE VINDUSVISKERBLADER

Skifte av vindusviskerblad foran eller
bak
Instruksjoner for å fjerne vindusviskerbladet:
Løft vindusviskerarmen A
bort fra frontruten.
Drei vindusviskerbladet B
90° rundt
spindelen C
, på enden av armen.
Fjern bladspindelen C
. Instruksjoner for å sette på
vindusviskerbladet:
Før spindelen C
inn i hullet i den midtre
delen av vinduviskerbladet B
.
Plasser armen med vindusviskerbladet mot
frontruten.
