Peugeot Bipper 2011 Brukerhåndbok (in Norwegian)

14
9
7
SM
ÅREPARASJONER

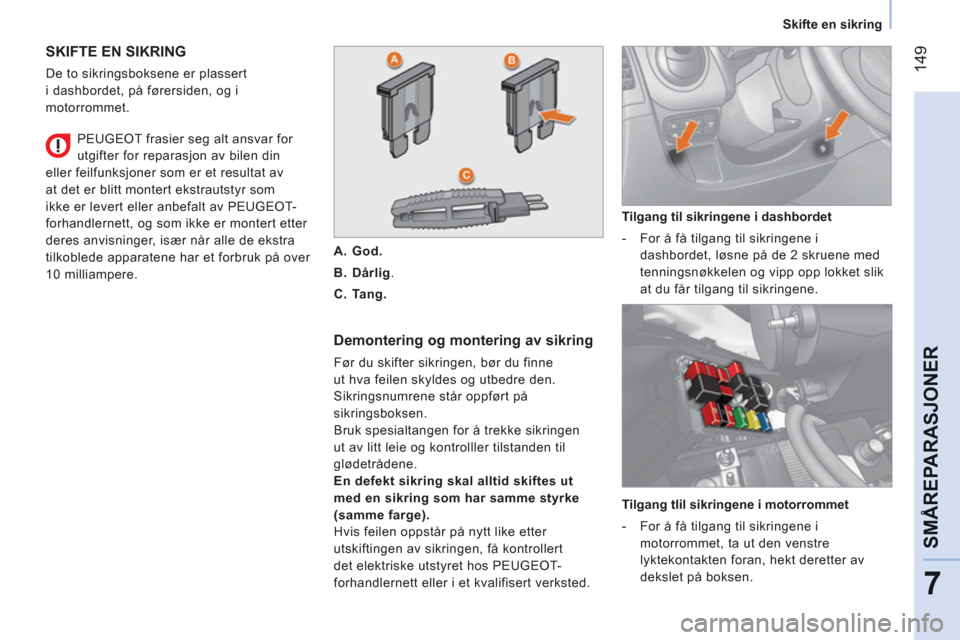

Skifte en sikring

SKIFTE EN SIKRING

De to sikringsboksene er plassert
i dashbordet, på førersiden, og i
motorrommet.

Demontering og montering av sikring

Før du skifter sikringen, bør du finne
ut hva feilen skyldes og utbedre den.
Sikringsnumrene står oppført på
sikringsboksen.
Bruk spesialtangen for å trekke sikringen
ut av litt leie og kontrolller tilstanden til
glødetrådene.

En defekt sikring skal alltid skiftes ut
med en sikring som har samme styrke
(samme farge).
Hvis feilen oppstår på nytt like etter
utskiftingen av sikringen, få kontrollert
det elektriske utstyret hos PEUGEOT-
forhandlernett eller i et kvalifisert verksted.
Tilgang til sikringene i dashbordet


- For å få tilgang til sikringene i
dashbordet, løsne på de 2 skruene med
tenningsnøkkelen og vipp opp lokket slik
at du får tilgang til sikringene.
PEUGEOT frasier seg alt ansvar for
utgifter for reparasjon av bilen din
eller feilfunksjoner som er et resultat av
at det er blitt montert ekstrautstyr som
ikke er levert eller anbefalt av PEUGEOT-
forhandlernett, og som ikke er montert etter
deres anvisninger, især når alle de ekstra
tilkoblede apparatene har et forbruk på over
10 milliampere.

A.
God.

B.
Dårlig
.

C.
Tang.


Tilgang tlil sikringene i motorrommet


- For å få tilgang til sikringene i
motorrommet, ta ut den venstre
lyktekontakten foran, hekt deretter av
dekslet på boksen.

150

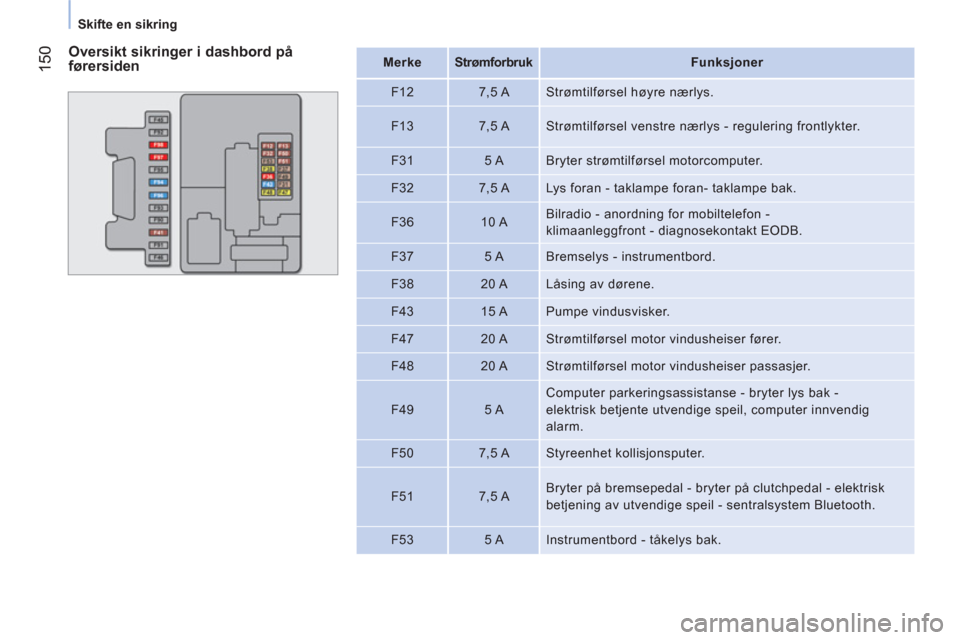

Skifte en sikring



Oversikt sikringer i dashbord på
førersiden

Merke


Strømforbruk



Funksjoner


F12
7,5 A Strømtilførsel høyre nærlys.

F13
7,5 A Strømtilførsel venstre nærlys - regulering frontlykter.

F31
5 A Bryter strømtilførsel motorcomputer.

F32
7,5 A Lys foran - taklampe foran- taklampe bak.

F36
10 A Bilradio - anordning for mobiltelefon -
klimaanleggfront - diagnosekontakt EODB.

F37
5 A Bremselys - instrumentbord.

F38
20 A Låsing av dørene.

F43
15 A Pumpe vindusvisker.

F47
20 A Strømtilførsel motor vindusheiser fører.

F48
20 A Strømtilførsel motor vindusheiser passasjer.

F49
5 A Computer parkeringsassistanse - bryter lys bak -
elektrisk betjente utvendige speil, computer innvendig
alarm.

F50
7,5 A Styreenhet kollisjonsputer.

F51
7,5 A Bryter på bremsepedal - bryter på clutchpedal - elektrisk
betjening av utvendige speil - sentralsystem Bluetooth.

F53
5 A Instrumentbord - tåkelys bak.

151
7
SM
ÅREPARASJONER


Skifte en sikring



Merke


Strømforbruk



Funksjoner


F41
7,5 A Avising utvendige speil.

F94
15 A Sigarettenner.

F96
15 A Tilbehørskontakt 12 V.

F97
10 A Varmesete førerside.

F98
10 A Varmesete passasjerside.

152

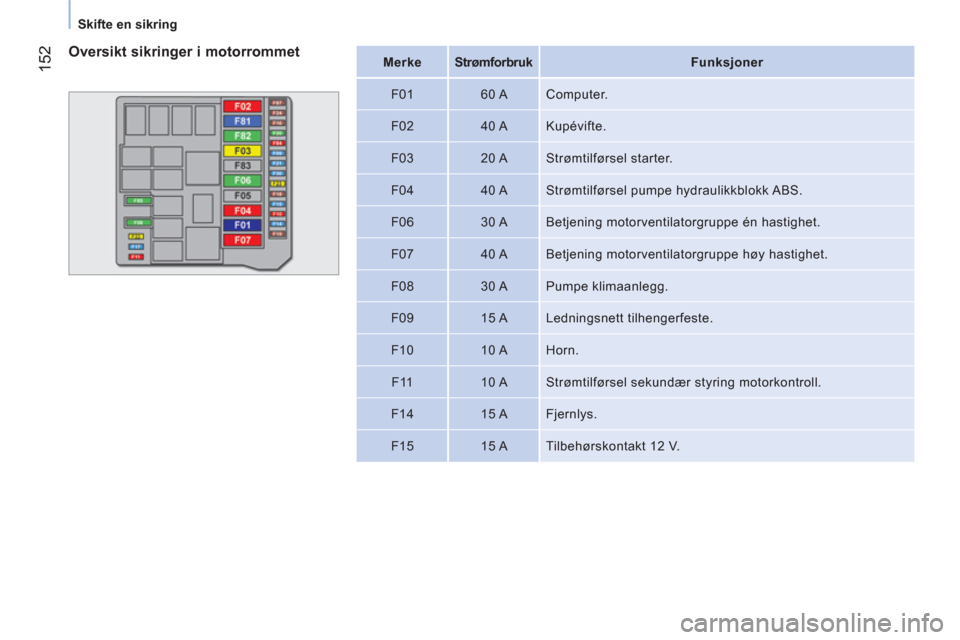

Skifte en sikring



Merke


Strømforbruk



Funksjoner


F01
60 A Computer.

F02
40 A Kupévifte.

F03
20 A Strømtilførsel starter.

F04
40 A Strømtilførsel pumpe hydraulikkblokk ABS.

F06
30 A Betjening motorventilatorgruppe én hastighet.

F07
40 A Betjening motorventilatorgruppe høy hastighet.

F08
30 A Pumpe klimaanlegg.

F09
15 A Ledningsnett tilhengerfeste.

F10
10 A Horn.

F11
10 A Strømtilførsel sekundær styring motorkontroll.

F14
15 A Fjernlys.

F15
15 A Tilbehørskontakt 12 V.


Oversikt sikringer i motorrommet

153
7
SM
ÅREPARASJONER

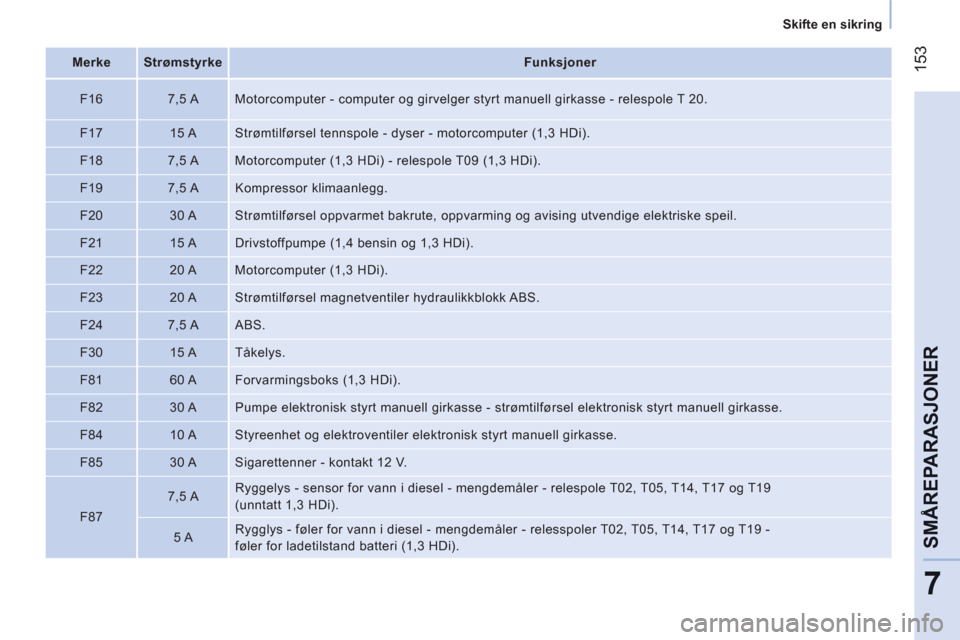

Skifte en sikring



Merke


Strømstyrke



Funksjoner


F16
7,5 A Motorcomputer - computer og girvelger styrt manuell girkasse - relespole T 20.

F17
15 A Strømtilførsel tennspole - dyser - motorcomputer (1,3 HDi).

F18
7,5 A Motorcomputer (1,3 HDi) - relespole T09 (1,3 HDi).

F19
7,5 A Kompressor klimaanlegg.

F20
30 A Strømtilførsel oppvarmet bakrute, oppvarming og avising utvendige elektriske speil.

F21
15 A Drivstoffpumpe (1,4 bensin og 1,3 HDi).

F22
20 A Motorcomputer (1,3 HDi).

F23
20 A Strømtilførsel magnetventiler hydraulikkblokk ABS.

F24
7,5 A ABS.

F30
15 A Tåkelys.

F81
60 A Forvarmingsboks (1,3 HDi).

F82
30 A Pumpe elektronisk styrt manuell girkasse - strømtilførsel elektronisk styrt manuell girkasse.

F84
10 A Styreenhet og elektroventiler elektronisk styrt manuell girkasse.

F85
30 A Sigarettenner - kontakt 12 V.

F87
7,5 A Ryggelys - sensor for vann i diesel - mengdemåler - relespole T02, T05, T14, T17 og T19
(unntatt 1,3 HDi).

5 A Rygglys - føler for vann i diesel - mengdemåler - relesspoler T02, T05, T14, T17 og T19 -
føler for ladetilstand batteri (1,3 HDi).

154

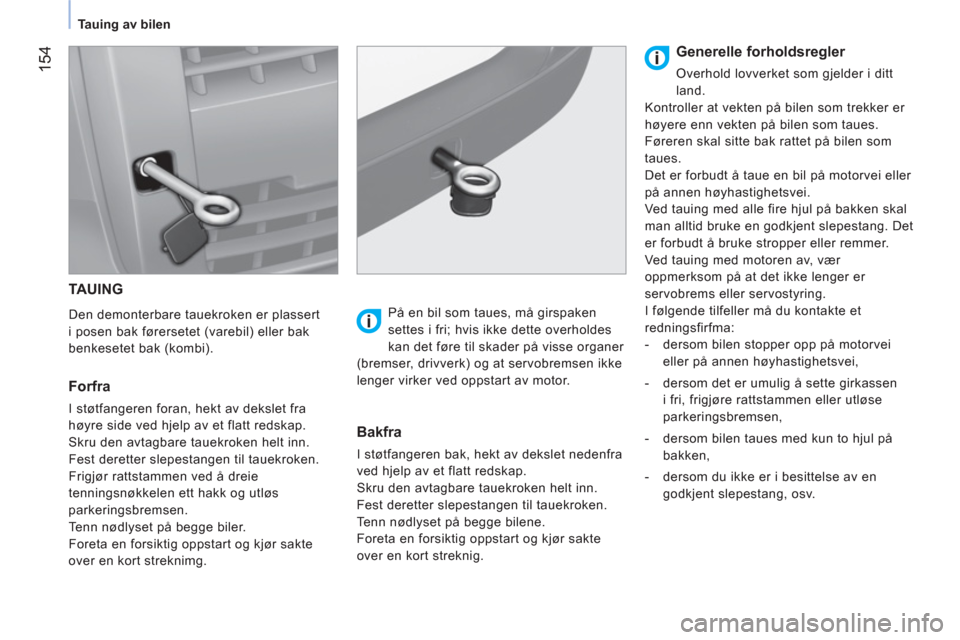

Tauing av bilen


TAUING


Den demonterbare tauekroken er plassert
i posen bak førersetet (varebil) eller bak
benkesetet bak (kombi).


Forfra

I støtfangeren foran, hekt av dekslet fra
høyre side ved hjelp av et flatt redskap.
Skru den avtagbare tauekroken helt inn.
Fest deretter slepestangen til tauekroken.
Frigjør rattstammen ved å dreie
tenningsnøkkelen ett hakk og utløs
parkeringsbremsen.
Tenn nødlyset på begge biler.
Foreta en forsiktig oppstart og kjør sakte
over en kort streknimg.
På en bil som taues, må girspaken
settes i fri; hvis ikke dette overholdes
kan det føre til skader på visse organer
(bremser, drivverk) og at servobremsen ikke
lenger virker ved oppstart av motor.


Bakfra

I støtfangeren bak, hekt av dekslet nedenfra
ved hjelp av et flatt redskap.
Skru den avtagbare tauekroken helt inn.
Fest deretter slepestangen til tauekroken.
Tenn nødlyset på begge bilene.
Foreta en forsiktig oppstart og kjør sakte
over en kort streknig.


Generelle forholdsregler

Overhold lovverket som gjelder i ditt
land.
Kontroller at vekten på bilen som trekker er
høyere enn vekten på bilen som taues.
Føreren skal sitte bak rattet på bilen som
taues.
Det er forbudt å taue en bil på motorvei eller
på annen høyhastighetsvei.
Ved tauing med alle fire hjul på bakken skal
man alltid bruke en godkjent slepestang. Det
er forbudt å bruke stropper eller remmer.
Ved tauing med motoren av, vær
oppmerksom på at det ikke lenger er
servobrems eller servostyring.
I følgende tilfeller må du kontakte et
redningsfirfma:


- dersom bilen stopper opp på motorvei
eller på annen høyhastighetsvei,

- dersom det er umulig å sette girkassen
i fri, frigjøre rattstammen eller utløse
parkeringsbremsen,

- dersom bilen taues med kun to hjul på
bakken,

- dersom du ikke er i besittelse av en
godkjent slepestang, osv.

155
7
SM
ÅREPARASJONER

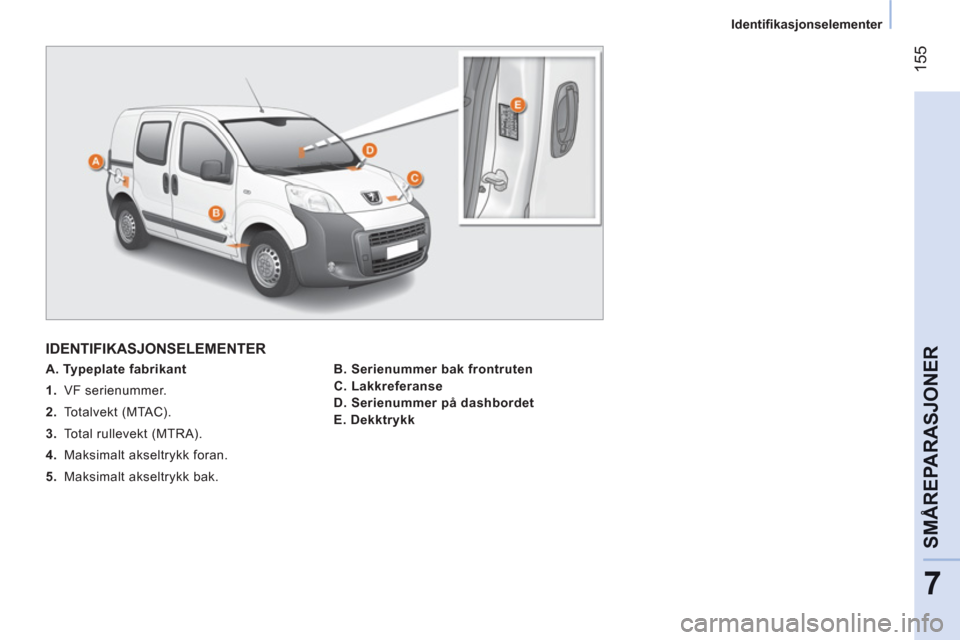

Identifi kasjonselementer


IDENTIFIKASJONSELEMENTER



A. Typeplate fabrikant


1.
VF serienummer.

2.
Totalvekt (MTAC).

3.
Total rullevekt (MTRA).

4.
Maksimalt akseltrykk foran.

5.
Maksimalt akseltrykk bak.
B. Serienummer bak frontruten

C

. Lakkreferanse

D. Serienummer på dashbordet

E. Dekktrykk

156


Drivstoff


PÅFYLLING AV DRIVSTOFF

Drivstofftankens kapasitet: ca. 45
liter
.


Minimum drivstoffnivå

Når nivået i tanken har nådd
minimumsnivå, vil denne
varsellampen lyse. Ved
førstegangs tenning, har du
ca. 6 liter
drivstoff igjen. Foreta raskt
etterfylling av tanken for å unngå å slippe
tom for drivstoff . Påfylling av drivstoff skal foretas med
motoren av.


- Åpne opp drivstoffluken.

- Hold i tanklokket med én hånd.

- Før inn nøkkelen og drei den en
tredjedels omdreining rundt.

- Fjern tanklokket og heng det på kroke
som sitter på innsiden av luken.

NØYTRALISERTDRIVSTOFFKRETSLØP

Ved kraftig kollisjon vil et system bryte
tilførselen av drivstoff til motoren og bilens
strømtilførsel.
Dørene vil dessuten automatisk låses
opp, og taklampene tennes. Avhengig
av utstyrsnivå, vil en melding gis i
instrumentpanelets display.
Drei nøkkelen til posisjon STOP
for å unngå
utlading av batteriet.
Kontroller at det ikke forekommer lukt eller
lekkasje av drivstoff utenfor bilen.






Med Stopp & Start, fyll aldri drivstoff
når motoren er i STOP-modus; det
er påbudt å slå av tenningen med
nøkkelen.
Et sikkerhetssystem trer i funksjon
dersom drivstoffluken er åpen (Kombi).
En etikett som er limt på innsiden av
luken oppgir hvilken type drivstoff du skal
bruke.
Åpning av korken kan utløse en
luftinnsugslyd. Dette undertrykket er helt
normalt og forårsakes av vakuumdannelsen
i drivstoffkretsen.
Når du fyller full tank, må du ikke ha
i mer drivstoff etter pumpepistolen har
kuttet for tredje gang; dette kan medfører
feilfunksjoner.
Når du er ferdig med å fylle drivstoff, lås
igjen tanklokket og lukke igjen luken.

157
7
SM
ÅREPARASJONER


Drivstoff



Reaktivering

For å kunne kjøre videre, må
drivstofftilførselen og strømtilførselen
gjenopprettes manuelt:


- med nøkkelen i posisjon STOP
, drei
nøkkelen til posisjon MAR
,

- før blinklyshendelen helt opp,

- sett den deretter i "stopp-posisjon",

- før blinklyshendelen helt ned,

- sett den nok en gang tilbake i "stopp-
posisjon",

- før hendelen nok en gang helt opp,

- og sett den tilbake til "stopp-posisjon"
igjen,

- før hendelen nok en gang helt ned,

- og sett den tilbake til "stopp-posisjon"
igjen,

- drei nøkkelen til posisjon STOP
.












Kvaliteten på drivstoffet som brukes
i biler med bensinmotor

Bensinmotorene er helt kompatible med
biodrivstoff av typen E10 (som inneholder
10 % etanol) som er i samsvar med de
europeiske normene EN 228 og EN 15376.
Drivstoff av typen E85 (som inneholder
85 % etanol) skal kun brukes i biler som
selges for denne typen drivstoff (BioFlex-
modeller). Etanolkvaliteten må overholde
den europeiske normen EN 15293.
Det er bare i Brasil det selges biler som kan
bruke drivstoff som inneholder inntil 100 %
etanol (type E100).














Kvaliteten på drivstoffet som brukes
i biler med dieselmotor

Dieselmotorene er helt kompatible med
biodrivstoff som er i overensstemmelse med
de aktuelle og fremtidige europeiske normer
(diesel som overholder normen EN 590,
blandet med et biodrivstoff som overholder
normen EN 14214) og som distribueres på
bensinstasjoner (mulighet for innblanding av
0 til 7 % fettsyre metylester).
Biodrivstoff B30 kan brukes på visse
dieselmotorer, men dette er under
forutsetning at man strengt overholder de
forskjellige vedlikeholdsbetingelsene. Ta
kontakt med PEUGEOT-forhandlernett eller
et kvalifisert verksted.
Bruk av alt annet (bio)drivstoff (ren eller
utblandet vegetabilsk eller animalsk olje,
fyringsolje, osv.) er strengt forbudt (risiko for
skader på motoren og på drivstoffkretsen).

158

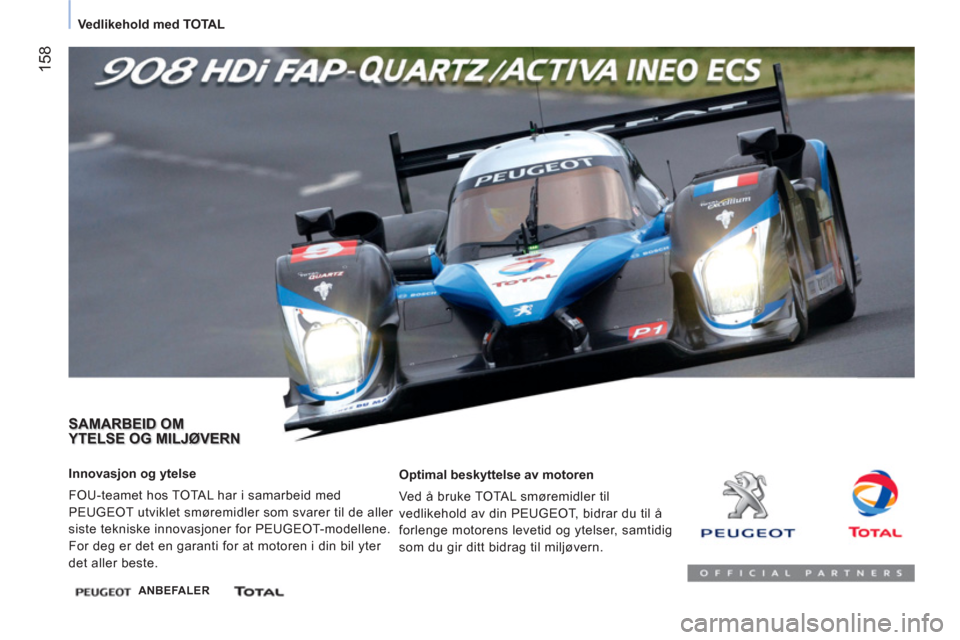

Vedlikehold med TOTAL


SAMARBEID OM
YTELSE OG MILJØVERN


Optimal beskyttelse av motoren
Ved å bruke TOTAL smøremidler til
vedlikehold av din PEUGEOT, bidrar du til å
forlenge motorens levetid og ytelser, samtidig
som du gir ditt bidrag til miljøvern.
Innovasjon og ytelse
FOU-teamet hos TOTAL har i samarbeid med
PEUGEOT utviklet smøremidler som svarer til de aller
siste tekniske innovasjoner for PEUGEOT-modellene.
For deg er det en garanti for at motoren i din bil yter
det aller beste.


ANBEFALER
