Peugeot Bipper 2011 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: Bipper, Model: Peugeot Bipper 2011Pages: 180, velikost PDF: 5.32 MB
Page 1 of 180
Page 2 of 180
Page 3 of 180
Toto nové vozidlo je koncipováno tak, aby
uspokojilo všechny Vaše požadavky z hlediska
praktického uspořádání, pohodlí, bezpečnosti
a estetického vzhledu. Abyste mohli využívat
všechny funkce vozidla, navrhujeme Vám
prohlédnout si jej s „Příručkou pro uživatele“
v ruce. Příručka obsahuje podrobný popis
způsobu činnosti všech prvků výbavy vozidla.
PEUGEOT Vám tímto děkuje za projevenou
důvěru a přeje Vám šťastnou cestu.
Vaše vozidlo má jen část ze zde popisované
výbavy, a to v závislosti na úrovni vybavení,
verzi a charakteristikách, které jsou
specifické pro zemi prodeje.
Legenda
Vás směruje k rdoplňkovým informacím
Vás upozorňuje na důležitou informaci, související s používáním
vybavení.
Vás upozorňuje na informaci důležitou pro bezpečnost osob
a používání vybavení vozidla.

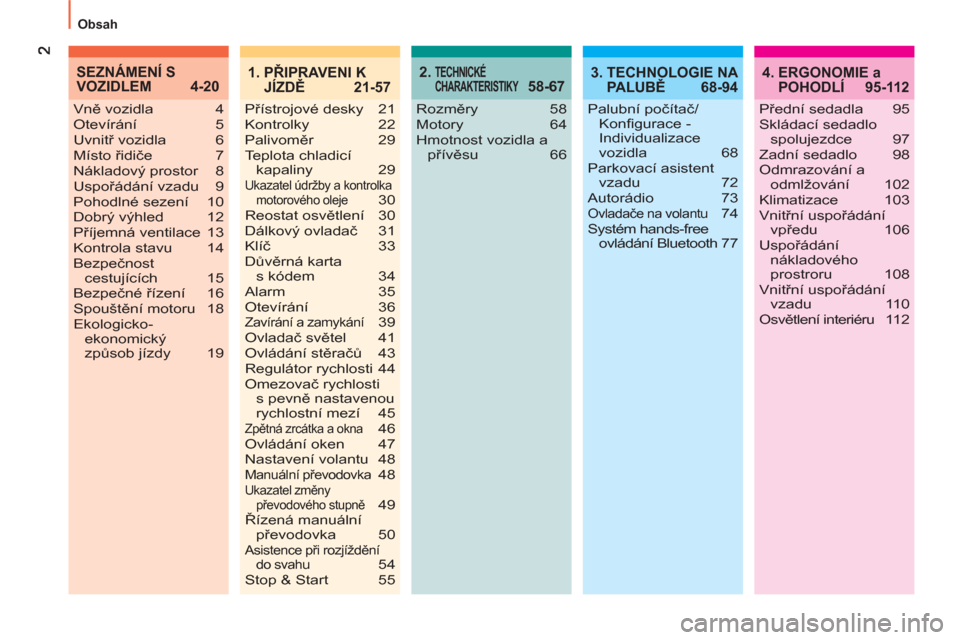

Page 4 of 180
Obsah
2. TECHNICKÉ
CHARAKTERISTIKY 58-674. ERGONOMIE a
POHODLÍ 95-112
Rozměry 58
Motory 64
Hmotnost vozidla a
přívěsu 66 Vně vozidla 4
Otevírání 5
Uvnitř vozidla 6
Místo řidiče 7
Nákladový prostor 8
Uspořádání vzadu 9
Pohodlné sezení 10
Dobrý výhled 12
Příjemná ventilace 13
Kontrola stavu 14
Bezpečnost
cestujících 15
Bezpečné řízení 16
Spouštění motoru 18
Ekologicko-
ekonomický
způsob jízdy 19
SEZNÁMENÍ S
VOZIDLEM 4-20
Přední sedadla 95
Skládací sedadlo
spolujezdce 97
Zadní sedadlo 98
Odmrazování a
odmlžování 102
Klimatizace 103
Vnitřní uspořádání
vpředu 106
Uspořádání
nákladového
prostroru 108
Vnitřní uspořádání
vzadu 110
Osvětlení interiéru 112
3. TECHNOLOGIE NA
PALUBĚ 68-94
Palubní počítač/
Konfi gurace -
Individualizace
vozidla 68
Parkovací asistent
vzadu 72
Autorádio 73
Ovladače na volantu 74
Systém hands-free
ovládání Bluetooth 77
1. PŘIPRAVENI K
JÍZDĚ 21-57
Přístrojové desky 21
Kontrolky 22
Palivoměr 29
Teplota chladicí
kapaliny 29
Ukazatel údržby a kontrolka
motorového oleje 30
Reostat osvětlení 30
Dálkový ovladač 31
Klíč 33
Důvěrná karta
s kódem 34
Alarm 35
Otevírání 36
Zavírání a zamykání 39
Ovladač světel 41
Ovládání stěračů 43
Regulátor rychlosti 44
Omezovač rychlosti
s pevně nastavenou
rychlostní mezí 45
Zpětná zrcátka a okna 46
Ovládání oken 47
Nastavení volantu 48
Manuální převodovka 48Ukazatel změny
převodového stupně 49
Řízená manuální
převodovka 50
Asistence při rozjíždění
do svahu 54
Stop & Start 55

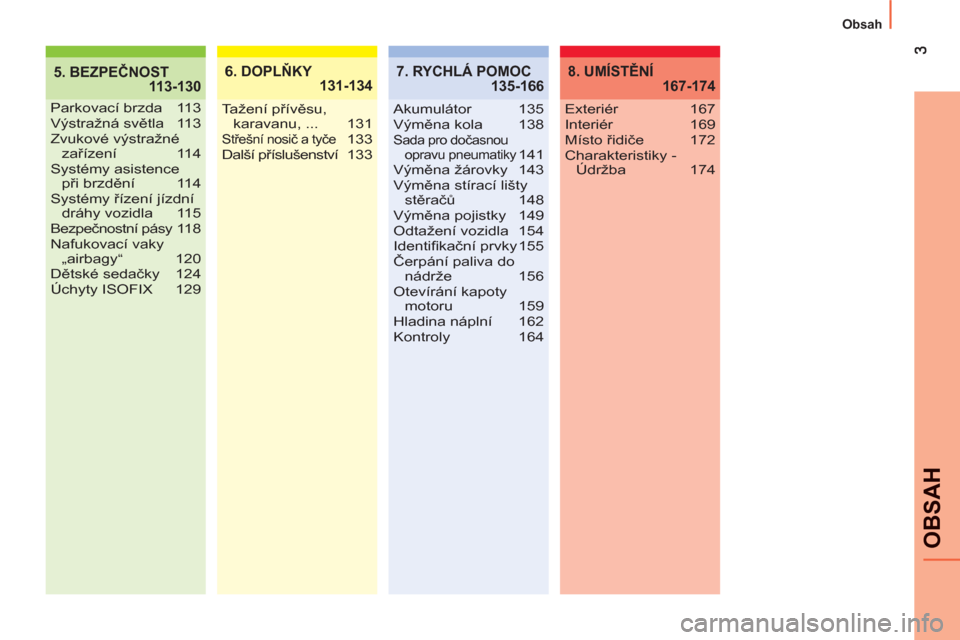

Page 5 of 180
OBSA
H
Obsah
5. BEZPEČNOST
113-1306. DOPLŇKY
131-134
Parkovací brzda 113
Výstražná světla 113
Zvukové výstražné
zařízení 114
Systémy asistence
při brzdění 114
Systémy řízení jízdní
dráhy vozidla 115
Bezpečnostní pásy 118
Nafukovací vaky
„airbagy“ 120
Dětské sedačky 124
Úchyty ISOFIX 129Tažení přívěsu,
karavanu, ... 131
Střešní nosič a tyče 133
Další příslušenství 133
7. RYCHLÁ POMOC
135-166
Akumulátor 135
Výměna kola 138
Sada pro dočasnou
opravu pneumatiky 141
Výměna žárovky 143
Výměna stírací lišty
stěračů 148
Výměna pojistky 149
Odtažení vozidla 154
Identifi kační prvky 155
Čerpání paliva do
nádrže 156
Otevírání kapoty
motoru 159
Hladina náplní 162
Kontroly 164
8. UMÍSTĚNÍ
167-174
Exteriér 167
Interiér 169
Místo řidiče 172
Charakteristiky -
Údržba 174
Page 6 of 180
4
Seznámení s vozidlem
VNĚ VOZIDLA
Zahrádka a střešní tyče
Po obou stranách střechy jsou připraveny
kotvicí body pro připevnění střešního nosiče
nebo příčných střešních tyčí.
133
Otevírání zadních křídlových dveří v úhlu
180°
Pro usnadnění vykládání/nakládání je po
odemknutí vozidla možné křídlové dveře
otevřít v úhlu 180°.
37
Zadní parkovací asistent
Toto vybavení Vás upozorní zvukovým
signálem na zjištění překážky za couvajícím
vozidlem.
72
Stop & Start
Tento systém přepne motor do pohotovostního režimu
při zastavení vozidla (stání na semaforech, zácpy, jiné
situace...). Ve chvíli, kdy chcete odjet, se motor opět
automaticky nastartuje. Systém Stop & Start umožňuje
snižovat spotřebu paliva, emise škodlivin a úroveň hluku
v režimu STOP.
55
Page 7 of 180
5
SEZNÁMENÍ S VOZIDLE
M
Seznámení s vozidlem

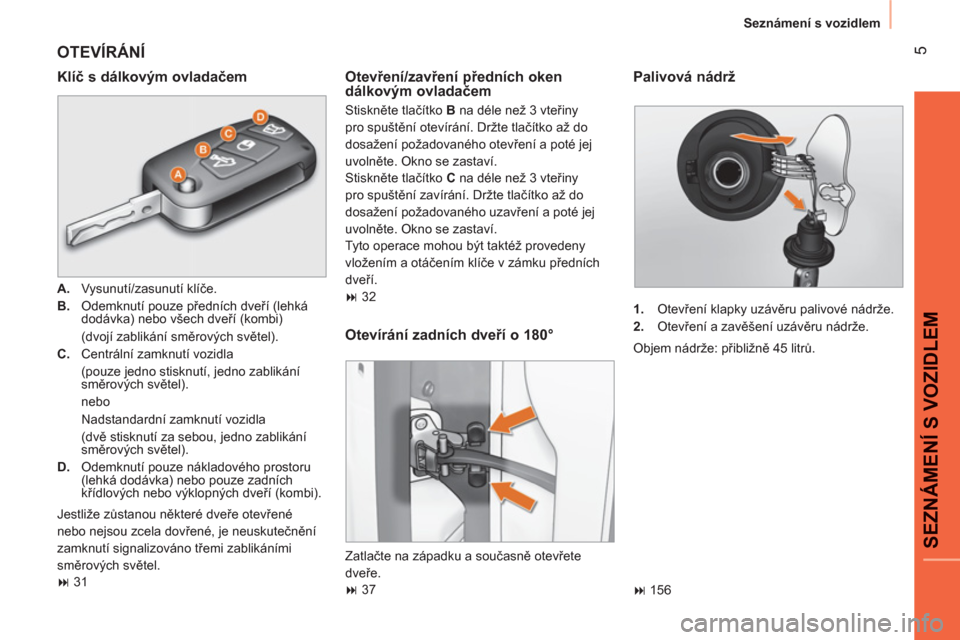

OTEVÍRÁNÍ
Klíč s dálkovým ovladačem
A.
Vysunutí/zasunutí klíče.
B.
Odemknutí pouze předních dveří (lehká
dodávka) nebo všech dveří (kombi)
(dvojí zablikání směrových světel).
C.
Centrální zamknutí vozidla
(pouze jedno stisknutí, jedno zablikání
směrových světel).
nebo
Nadstandardní zamknutí vozidla
(dvě stisknutí za sebou, jedno zablikání
směrových světel).
D.
Odemknutí pouze nákladového prostoru
(lehká dodávka) nebo pouze zadních
křídlových nebo výklopných dveří (kombi).
Jestliže zůstanou některé dveře otevřené
nebo nejsou zcela dovřené, je neuskutečnění
zamknutí signalizováno třemi zablikáními
směrových světel.
31
Palivová nádrž
1.
Otevření klapky uzávěru palivové nádrže.
2.
Otevření a zavěšení uzávěru nádrže.
Objem nádrže: přibližně 45 litrů.
156
Otevírání zadních dveří o 180°
Zatlačte na západku a současně otevřete
dveře.
37
Otevření/zavření předních oken
dálkovým ovladačem
Stiskněte tlačítko B
na déle než 3 vteřiny
pro spuštění otevírání. Držte tlačítko až do
dosažení požadovaného otevření a poté jej
uvolněte. Okno se zastaví.
Stiskněte tlačítko C
na déle než 3 vteřiny
pro spuštění zavírání. Držte tlačítko až do
dosažení požadovaného uzavření a poté jej
uvolněte. Okno se zastaví.
Tyto operace mohou být taktéž provedeny
vložením a otáčením klíče v zámku předních
dveří.
32
Page 8 of 180
6
Seznámení s vozidlem

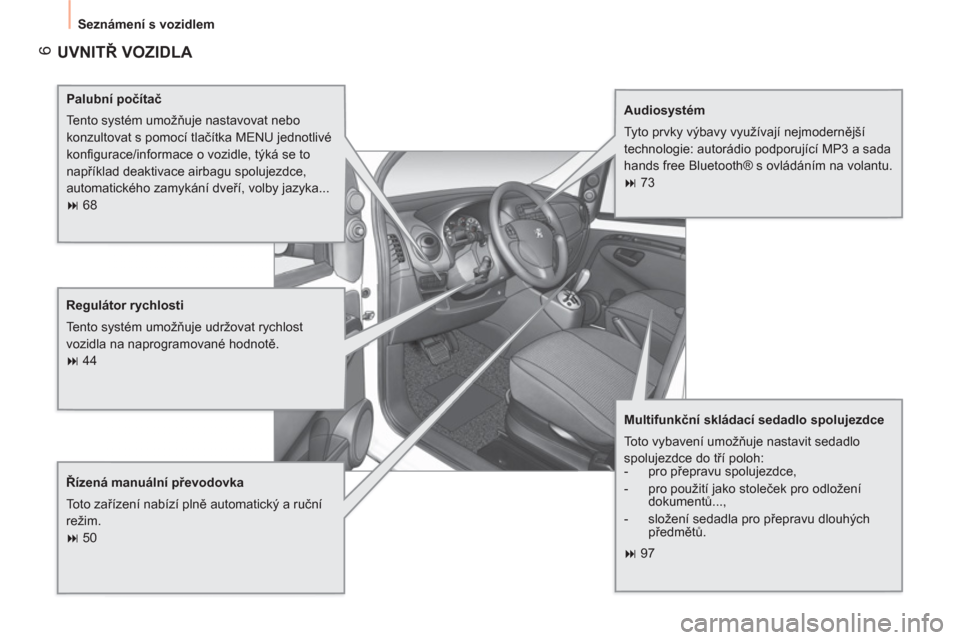

UVNITŘ VOZIDLA
Palubní počítač
Tento systém umožňuje nastavovat nebo
konzultovat s pomocí tlačítka MENU jednotlivé
konfi gurace/informace o vozidle, týká se to
například deaktivace airbagu spolujezdce,
automatického zamykání dveří, volby jazyka...
68
Multifunkční skládací sedadlo spolujezdce
Toto vybavení umožňuje nastavit sedadlo
spolujezdce do tří poloh:
- pro přepravu spolujezdce,
- pro použití jako stoleček pro odložení
dokumentů...,
- složení sedadla pro přepravu dlouhých
předmětů.
97
Audiosystém
Tyto prvky výbavy využívají nejmodernější
technologie: autorádio podporující MP3 a sada
hands free Bluetooth® s ovládáním na volantu.
73
Regulátor rychlosti
Tento systém umožňuje udržovat rychlost
vozidla na naprogramované hodnotě.
44
Řízená manuální převodovka
Toto zařízení nabízí plně automatický a ruč
ní
režim.
50
Page 9 of 180
7
SEZNÁMENÍ S VOZIDLE
M
Seznámení s vozidlem

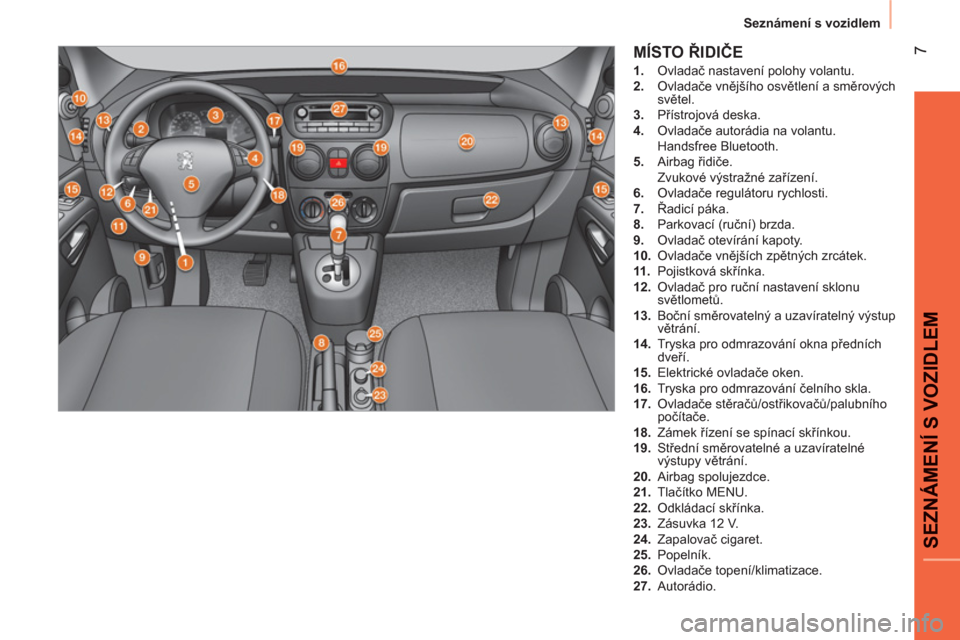

MÍSTO ŘIDIČE
1.
Ovladač nastavení polohy volantu.
2.
Ovladače vnějšího osvětlení a směrových
světel.
3.
Přístrojová deska.
4.
Ovladače autorádia na volantu.
Handsfree Bluetooth.
5.
Airbag řidiče.
Zvukové výstražné zařízení.
6.
Ovladače regulátoru rychlosti.
7.
Řadicí páka.
8.
Parkovací (ruční) brzda.
9.
Ovladač otevírání kapoty.
10.
Ovladače vnějších zpětných zrcátek.
11 .
Pojistková skřínka.
12.
Ovladač pro ruční nastavení sklonu
světlometů.
13.
Boční směrovatelný a uzavíratelný výstup
větrání.
14.
Tryska pro odmrazování okna předních
dveří.
15.
Elektrické ovladače oken.
16.
Tryska pro odmrazování čelního skla.
17.
Ovladače stěračů/ostřikovačů/palubního
počítače.
18.
Zámek řízení se spínací skřínkou.
19.
Střední směrovatelné a uzavíratelné
výstupy větrání.
20.
Airbag spolujezdce.
21.
Tlačítko MENU.
22.
Odkládací skřínka.
23.
Zásuvka 12 V.
24.
Zapalovač cigaret.
25.
Popelník.
26.
Ovladače topení/klimatizace.
27.
Autorádio.
Page 10 of 180
8
Seznámení s vozidlem

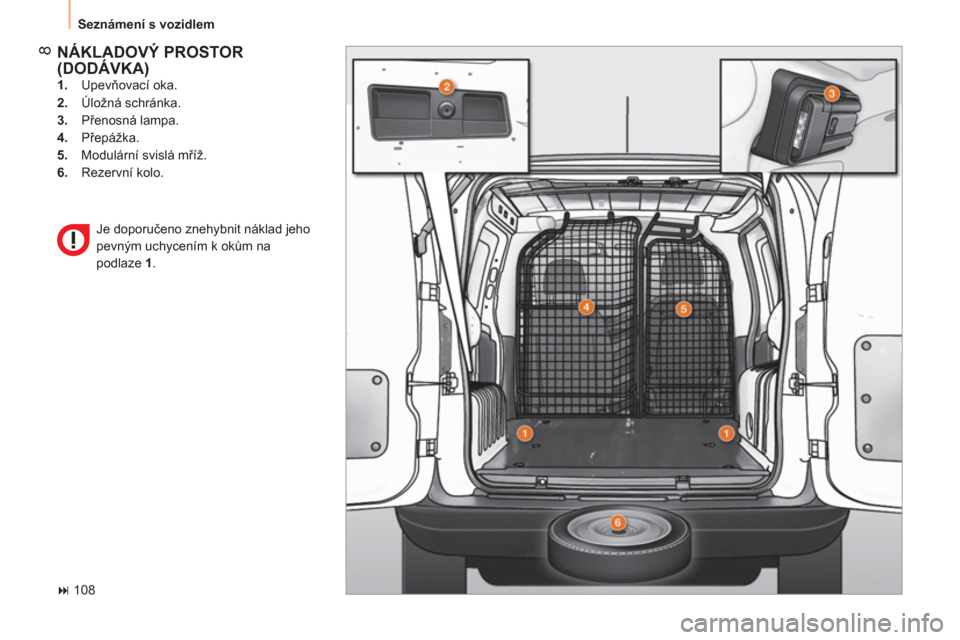

NÁKLADOVÝ PROSTOR(DODÁVKA)
1.
Upevňovací oka.
2.
Úložná schránka.
3.
Přenosná lampa.
4.
Přepážka.
5.
Modulární svislá mříž.
6.
Rezervní kolo.
108 Je doporučeno znehybnit náklad jeho
pevným uchycením k okům na
podlaze 1
.
