9
WPROWADZENIE

Wprowadzenie

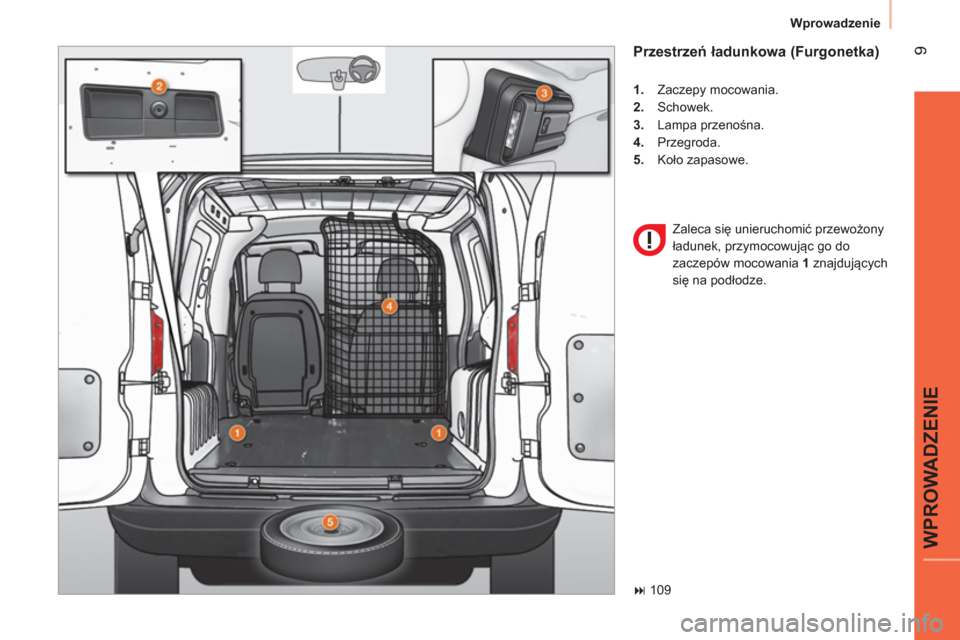

Przestrzeń ładunkowa (Furgonetka)



1.
Zaczepy mocowania.

2.
Schowek.

3.
Lampa przenośna.

4.
Przegroda.

5.
Koło zapasowe.
Zaleca się unieruchomić przewożony
ładunek, przymocowując go do
zaczepów mocowania 1
znajdujących
się na podłodze.
 109

10

Wprowadzenie


Z klapą tylną

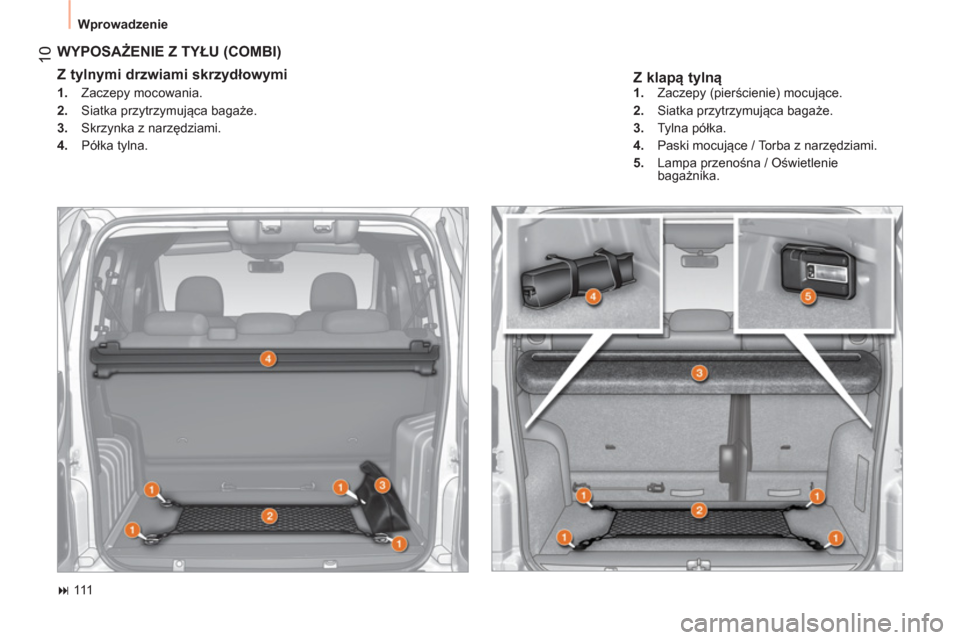

WYPOSAŻENIE Z TYŁU (COMBI)


Z tylnymi drzwiami skrzydłowymi



1.
Zaczepy mocowania.

2.
Siatka przytrzymująca bagaże.

3.
Skrzynka z narzędziami.

4.
Półka tylna.

1.
Zaczepy (pierścienie) mocujące.

2.
Siatka przytrzymująca bagaże.

3.
Tylna półka.

4.
Paski mocujące / Torba z narzędziami.

5.
Lampa przenośna / Oświetlenie
bagażnika.

 111

11
WPROWADZENIE

Wprowadzenie

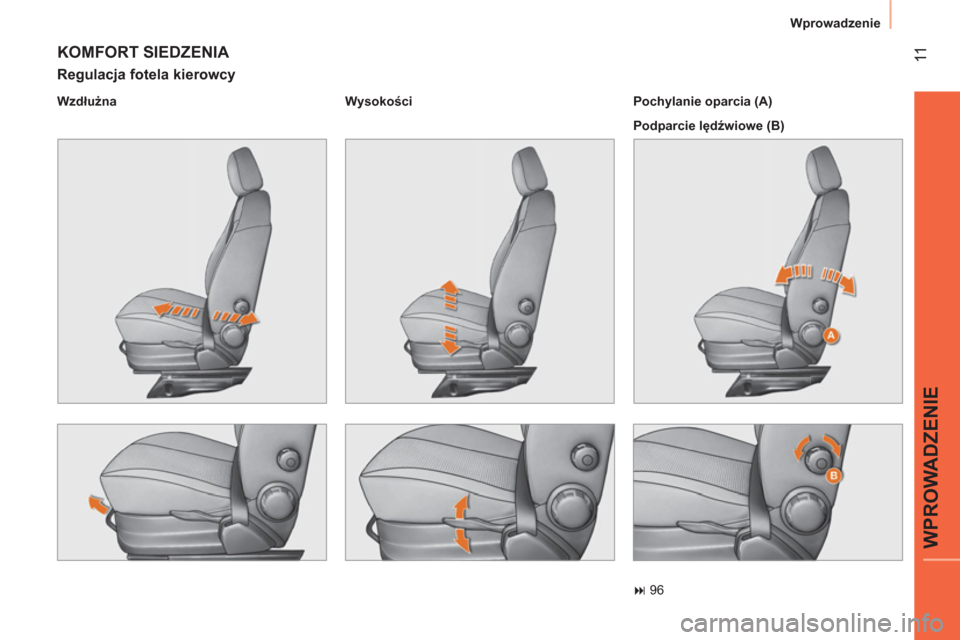

KOMFORT SIEDZENIA


Regulacja fotela kierowcy


Wzdłużna
Wysokości


Pochylanie oparcia (A)
Podparcie lędźwiowe (B)

 96

12

Wprowadzenie

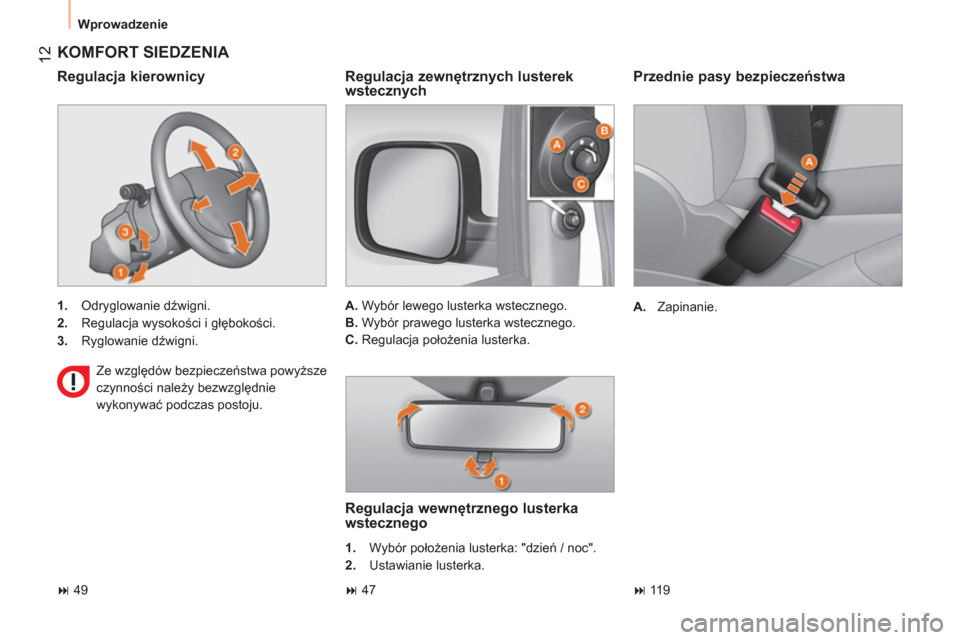

Przednie pasy bezpieczeństwa



A.
Zapinanie.


KOMFORT SIEDZENIA



1.
Odryglowanie dźwigni.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie dźwigni.


Regulacja kierownicy

Ze względów bezpieczeństwa powyższe
czynności należy bezwzględnie
wykonywać podczas postoju.


Regulacja zewnętrznych lusterek
wstecznych

A . Wybór lewego lusterka wstecznego.

B
. Wybór prawego lusterka wstecznego.

C.
Regulacja położenia lusterka.


Regulacja wewnętrznego lusterka
wstecznego


1.
Wybór położenia lusterka: "dzień / noc".

2.
Ustawianie lusterka.

 49 47 11 9

13
WPROWADZENIE

Wprowadzenie

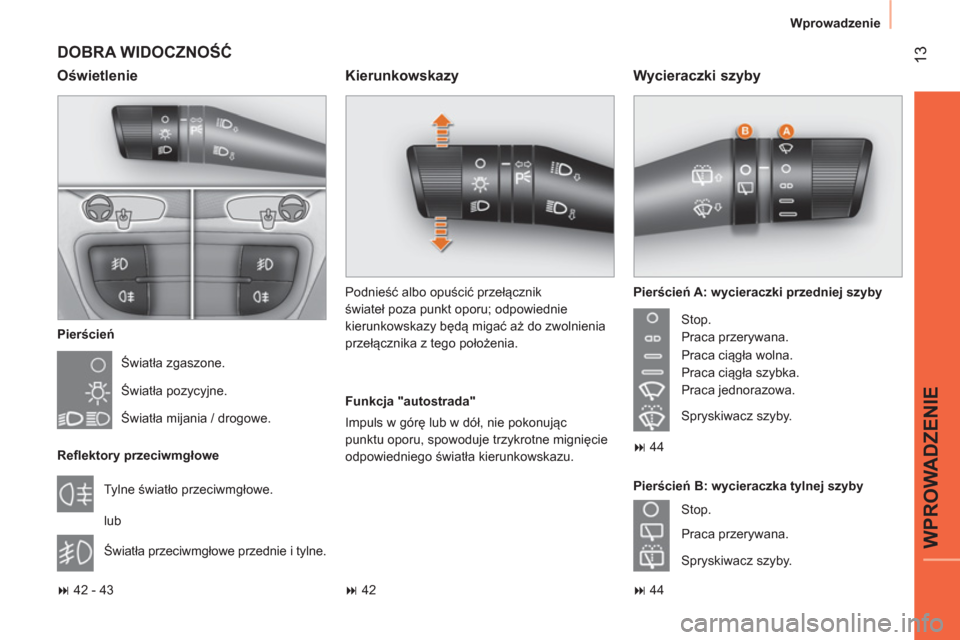

DOBRA WIDOCZNOŚĆ


Pierścień
Światła zgaszone.
Światła pozycyjne.
Światła mijania / drogowe.

Refl ektory przeciwmgłowe
Tylne światło przeciwmgłowe.
lub
Światła przeciwmgłowe przednie i tylne.

Pierścień B: wycieraczka tylnej szyby
Praca przerywana.
Spryskiwacz szyby.
Stop.


Oświetlenie

Podnieść albo opuścić przełącznik
świateł poza punkt oporu; odpowiednie
kierunkowskazy będą migać aż do zwolnienia
przełącznika z tego położenia.


Kierunkowskazy


Funkcja "autostrada"
Impuls w górę lub w dół, nie pokonując
punktu oporu, spowoduje trzykrotne mignięcie
odpowiedniego światła kierunkowskazu.



Wycieraczki szyby


Pierścień A: wycieraczki przedniej szyby
Stop.
Praca przerywana.
Praca ciągła wolna.
Praca ciągła szybka.
Praca jednorazowa.
Spryskiwacz szyby.
 42 - 43 42 44  44

14

Wprowadzenie

WENTYLACJA


Zalecenia dotyczące regulacji



Aby włączyć ...



Ogrzewanie lub Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew
powietrza



Zamknięty obieg powietrza /



Dopływ powietrza z
zewnątrz


Temperatura



A/C ręczna




CIEPŁO







ZIMNO






OSUSZANIE

ODMRAŻANIE



 104

15
WPROWADZENIE

Wprowadzenie

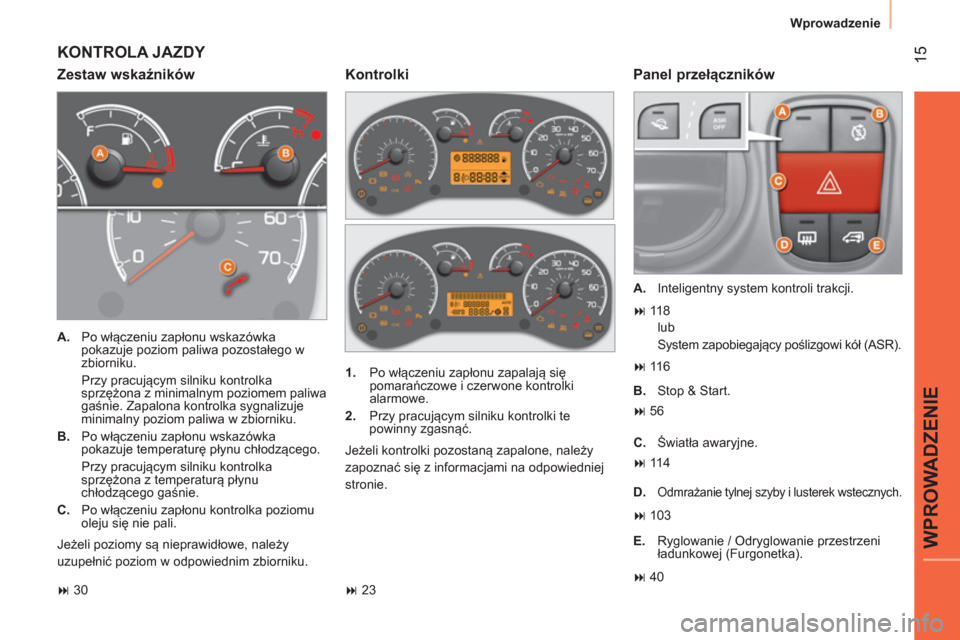

KONTROLA JAZDY


Zestaw wskaźników
Panel przełączników



A.
Po włączeniu zapłonu wskazówka
pokazuje poziom paliwa pozostałego w
zbiorniku.
Przy pracującym silniku kontrolka
sprzężona z minimalnym poziomem paliwa
gaśnie. Zapalona kontrolka sygnalizuje
minimalny poziom paliwa w zbiorniku.

B.
Po włączeniu zapłonu wskazówka
pokazuje temperaturę płynu chłodzącego.
Przy pracującym silniku kontrolka
sprzężona z temperaturą płynu
chłodzącego gaśnie.

C.
Po włączeniu zapłonu kontrolka poziomu
oleju się nie pali.
Jeżeli poziomy są nieprawidłowe, należy
uzupełnić poziom w odpowiednim zbiorniku.

A.
Inteligentny system kontroli trakcji.


1.
Po włączeniu zapłonu zapalają się
pomarańczowe i czerwone kontrolki
alarmowe.

2.
Przy pracującym silniku kontrolki te
powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone, należy
zapoznać się z informacjami na odpowiedniej
stronie.


Kontrolki
lub
System zapobiegający poślizgowi kół (ASR).

B.
Stop & Start.

C.
Światła awaryjne.

D.

Odmrażanie tylnej szyby i lusterek wstecznych.


E.
Ryglowanie / Odryglowanie przestrzeni
ładunkowej (Furgonetka).

 30 23 11 8
 11 6
 56
 11 4
 103
 40

16

Wprowadzenie

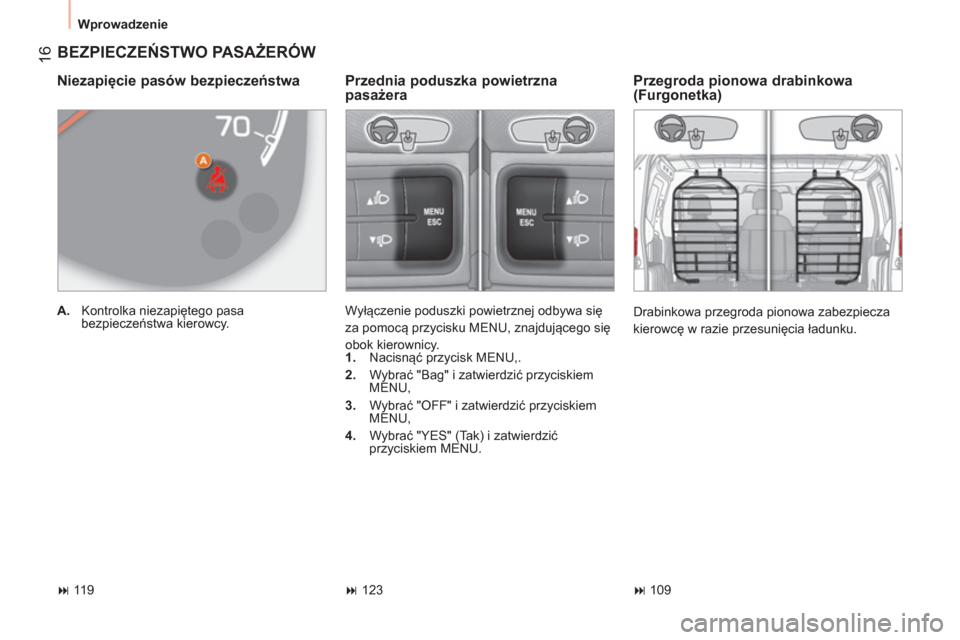

BEZPIECZEŃSTWO PASAŻERÓW


Niezapięcie pasów bezpieczeństwa



A.
Kontrolka niezapiętego pasa
bezpieczeństwa kierowcy.



Przegroda pionowa drabinkowa
(Furgonetka)
Drabinkowa przegroda pionowa zabezpiecza
kierowcę w razie przesunięcia ładunku. Wyłączenie poduszki powietrznej odbywa się
za pomocą przycisku MENU, znajdującego się
obok kierownicy.


1.
Nacisnąć przycisk MENU,.

2.
Wybrać "Bag" i zatwierdzić przyciskiem
MENU,

3.
Wybrać "OFF" i zatwierdzić przyciskiem
MENU,

4.
Wybrać "YES" (Tak) i zatwierdzić
przyciskiem MENU.



Przednia poduszka powietrzna
pasażera
 11 9 123 109

17
WPROWADZENIE

Wprowadzenie

PROWADZENIE

Pięciobiegowa skrzynia biegów oferuje wybór
komfortu prowadzenia w trybie automatycznym
lub przyjemność ręcznej zmiany biegów.

N.
Luz.

R.
Bieg wsteczny.

M +/-.
Tryb sekwencyjny.

A.
Tryb automatyczny.

E.
Program ekonomiczny.


Manualna sterowana skrzynia biegów


Wyświetlanie w zestawie wskaźników
Włączony bieg i wybrany tryb prowadzenia
pojawiają się na wyświetlaczu w zestawie
wskaźników.

N :
luz.

R :
bieg wsteczny.

1 2 3 4 5 :
włączony bieg.

AUTO :
tryb automatyczny.

E :
program ekonomiczny.
Rozruch
Przed uruchomieniem silnika wybrać położenie
N
i mocno nacisnąć pedał hamulca.
Uruchomić silnik.
Wybrać tryb ręczny lub zautomatyzowany
(przestawienie do położenia środkowego i
długie naciśnięcie w lewo) lub bieg wsteczny
(położenie R
).
Zwolnić hamulec postojowy.
Zwolnić pedał hamulca, a następnie
przyspieszyć.

 51

18

Wprowadzenie

PROWADZENIE


Stop & Start



- w przypadku manualnej skrzyni biegów;

kiedy pojazd stoi, przestawić dźwignię
zmiany biegów na luz, a następnie zwolnić
pedał sprzęgła,

- w przypadku manualnej sterowanej
skrzyni biegów;
kiedy pojazd stoi,
przytrzymać pedał hamulca naciśnięty
albo przestawić dźwignię zmiany biegów
do położenia N
.
Przełączenie silnika do trybu STOP
Kontrolka "S"
zapala się w zestawie
wskaźników i silnik przechodzi w stan
czuwania:
W pewnych szczególnych przypadkach tryb
STOP może być niedostępny; na wyświetlaczu
zestawu wskaźników pojawia się komunikat,
któremu towarzyszy kontrolka "S"
, migająca
przez kilka sekund, a następnie kontrolka
gaśnie.
Automatyczne wyłączenie silnika
jest możliwe tylko po przekroczeniu
prędkości około 10 km/h, aby uniknąć
powtarzających się wyłączeń silnika
podczas wolnej jazdy.
Przełączenie silnika do trybu START
Kontrolka "S"
gaśnie i silnik rusza
ponownie:


- w przypadku manualnej skrzyni biegów;

nacisnąć pedał sprzęgła,

- w przypadku manualnej sterowanej
skrzyni biegów;



●
gdy dźwignia zmiany biegów jest w
położeniu A
lub M
, zwolnić pedał hamulca,

●
gdy dźwignia zmiany biegów jest w
położeniu N
i pedał hamulca zwolniony,
przestawić dźwignię do położenia A
lub M
,

●
albo włączyć wsteczny bieg.

W pewnych szczególnych przypadkach tryb
START może włączyć się automatycznie; na
wyświetlaczu zestawu wskaźników pojawia
się komunikat, któremu towarzyszy kontrolka
"S"

,
migająca przez kilka sekund, a następnie
kontrolka gaśnie. System można wyłączyć w dowolnym
momencie, naciskając przycisk "S - OFF"
;
kontrolka przycisku zapala się, a na
wyświetlaczu zestawu wskaźników pojawia się
komunikat.
System włącza się automatycznie przy każdym
ponownym rozruchu przy użyciu kluczyka.
Wyłączenie / Ponowne włączenie
Przed tankowaniem paliwa, przed
każdą operacją dotyczącą komory
silnika albo przed opuszczeniem
pojazdu należy bezwzględnie wyłączyć
stacyjkę
kluczykiem.

 56 57 58
