109
4
ERGONOMIA ja MUKAVUUS



Matkustusmukavuus

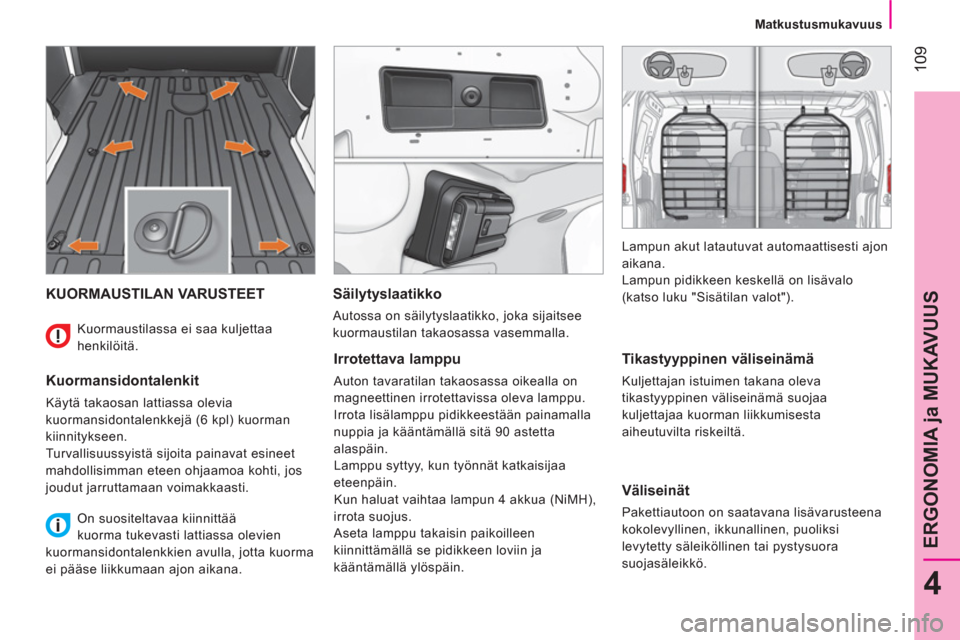

KUORMAUSTILAN VARUSTEET


Kuormansidontalenkit

Käytä takaosan lattiassa olevia
kuormansidontalenkkejä (6 kpl) kuorman
kiinnitykseen.
Turvallisuussyistä sijoita painavat esineet
mahdollisimman eteen ohjaamoa kohti, jos
joudut jarruttamaan voimakkaasti.

Säilytyslaatikko

Autossa on säilytyslaatikko, joka sijaitsee
kuormaustilan takaosassa vasemmalla.


Irrotettava lamppu

Auton tavaratilan takaosassa oikealla on
magneettinen irrotettavissa oleva lamppu.
Irrota lisälamppu pidikkeestään painamalla
nuppia ja kääntämällä sitä 90 astetta
alaspäin.
Lamppu syttyy, kun työnnät katkaisijaa
eteenpäin.
Kun haluat vaihtaa lampun 4 akkua (NiMH),
irrota suojus.
Aseta lamppu takaisin paikoilleen
kiinnittämällä se pidikkeen loviin ja
kääntämällä ylöspäin.

Tikastyyppinen väliseinämä

Kuljettajan istuimen takana oleva
tikastyyppinen väliseinämä suojaa
kuljettajaa kuorman liikkumisesta
aiheutuvilta riskeiltä.


Väliseinät

Pakettiautoon on saatavana lisävarusteena
kokolevyllinen, ikkunallinen, puoliksi
levytetty säleiköllinen tai pystysuora
suojasäleikkö.

Kuormaustilassa ei saa kuljettaa
henkilöitä.
On suositeltavaa kiinnittää
kuorma tukevasti lattiassa olevien
kuormansidontalenkkien avulla, jotta kuorma
ei pääse liikkumaan ajon aikana. Lampun akut latautuvat automaattisesti ajon
aikana.
Lampun pidikkeen keskellä on lisävalo
(katso luku "Sisätilan valot").

11 0



Matkustusmukavuus



Pystysuora suojasäleikkö

Käyttö:

3.
Nosta säleikön alapuolella olevaa hakaa.

4.
Käännä säleikköä ja aseta haka sille
tarkoitettuun paikkaan matkustajan
istuimen selkänojassa.


1.
Aseta matkustajan istuin taittoasentoon.

2.
Nosta säleikön yläosassa oleva haka. Autossa voi olla säleikkö, jolla tila voidaan
jakaa kahtia.
Kiinnitettynä taittuvaan istuimeen, säleikkö
suojaa kuljettajaa erottamalla etutavaratilan.

111
4
ERGONOMIA ja MUKAVUUS



Matkustusmukavuus

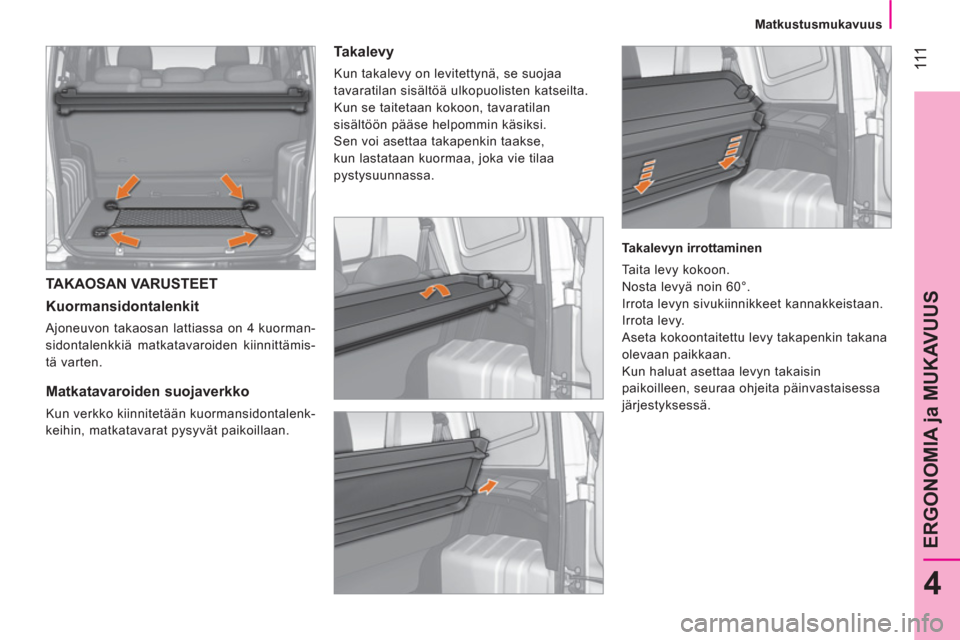

TAKAOSAN VARUSTEET

Kuormansidontalenkit

Ajoneuvon takaosan lattiassa on 4 kuorman-
sidontalenkkiä matkatavaroiden kiinnittämis-
tä varten.







Matkatavaroiden suojaverkko

Kun verkko kiinnitetään kuormansidontalenk-
keihin, matkatavarat pysyvät paikoillaan.


Takalevy

Kun takalevy on levitettynä, se suojaa
tavaratilan sisältöä ulkopuolisten katseilta.
Kun se taitetaan kokoon, tavaratilan
sisältöön pääse helpommin käsiksi.
Sen voi asettaa takapenkin taakse,
kun lastataan kuormaa, joka vie tilaa
pystysuunnassa.

Takalevyn irrottaminen
Taita levy kokoon.
Nosta levyä noin 60°.
Irrota levyn sivukiinnikkeet kannakkeistaan.
Irrota levy.
Aseta kokoontaitettu levy takapenkin takana
olevaan paikkaan.
Kun haluat asettaa levyn takaisin
paikoilleen, seuraa ohjeita päinvastaisessa
järjestyksessä.

11 2



Matkustusmukavuus

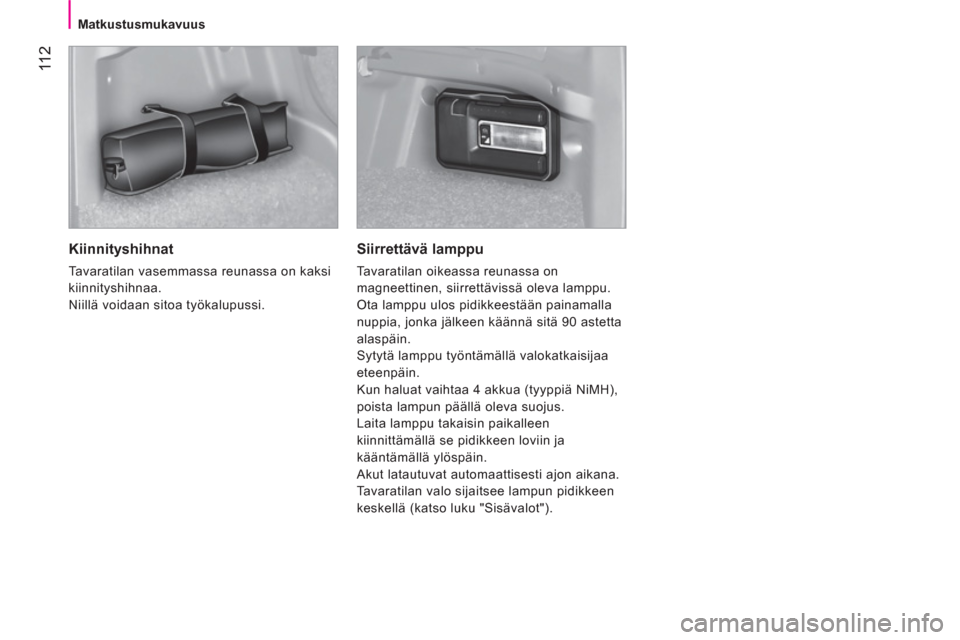

Kiinnityshihnat

Tavaratilan vasemmassa reunassa on kaksi
kiinnityshihnaa.
Niillä voidaan sitoa työkalupussi.


Siirrettävä lamppu

Tavaratilan oikeassa reunassa on
magneettinen, siirrettävissä oleva lamppu.
Ota lamppu ulos pidikkeestään painamalla
nuppia, jonka jälkeen käännä sitä 90 astetta
alaspäin.
Sytytä lamppu työntämällä valokatkaisijaa
eteenpäin.
Kun haluat vaihtaa 4 akkua (tyyppiä NiMH),
poista lampun päällä oleva suojus.
Laita lamppu takaisin paikalleen
kiinnittämällä se pidikkeen loviin ja
kääntämällä ylöspäin.
Akut latautuvat automaattisesti ajon aikana.
Tavaratilan valo sijaitsee lampun pidikkeen
keskellä (katso luku "Sisävalot").

11 3
4
ERGONOMIA ja MUKAVUUS



Matkustusmukavuus

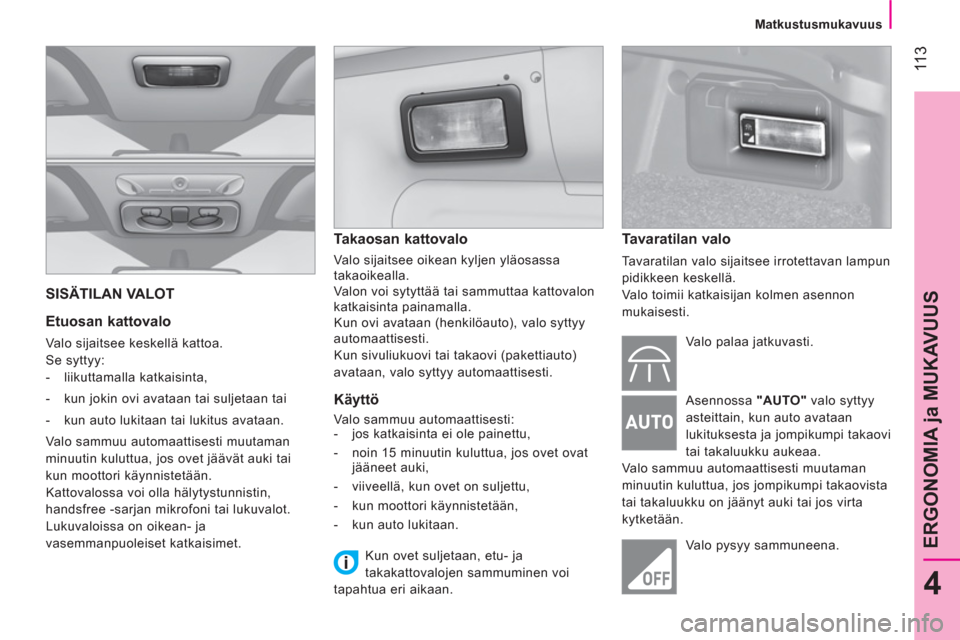

SISÄTILAN VALOT


Etuosan kattovalo

Valo sijaitsee keskellä kattoa.
Se syttyy:


- liikuttamalla katkaisinta,

- kun jokin ovi avataan tai suljetaan tai

- kun auto lukitaan tai lukitus avataan.
Valo sammuu automaattisesti muutaman
minuutin kuluttua, jos ovet jäävät auki tai
kun moottori käynnistetään.
Kattovalossa voi olla hälytystunnistin,
handsfree -sarjan mikrofoni tai lukuvalot.
Lukuvaloissa on oikean- ja
vasemmanpuoleiset katkaisimet.


Takaosan kattovalo

Valo sijaitsee oikean kyljen yläosassa
takaoikealla.
Valon voi sytyttää tai sammuttaa kattovalon
katkaisinta painamalla.
Kun ovi avataan (henkilöauto), valo syttyy
automaattisesti.
Kun sivuliukuovi tai takaovi (pakettiauto)
avataan, valo syttyy automaattisesti.


Käyttö

Valo sammuu automaattisesti:


- jos katkaisinta ei ole painettu,

- noin 15 minuutin kuluttua, jos ovet ovat
jääneet auki,

- viiveellä, kun ovet on suljettu,

- kun moottori käynnistetään,

- kun auto lukitaan.


Tavaratilan valo

Tavaratilan valo sijaitsee irrotettavan lampun
pidikkeen keskellä.
Valo toimii katkaisijan kolmen asennon
mukaisesti.
Valo palaa jatkuvasti.
Asennossa "AUTO"
valo syttyy
asteittain, kun auto avataan
lukituksesta ja jompikumpi takaovi
tai takaluukku aukeaa.
Valo sammuu automaattisesti muutaman
minuutin kuluttua, jos jompikumpi takaovista
tai takaluukku on jäänyt auki tai jos virta
kytketään.
Valo pysyy sammuneena.

Kun ovet suljetaan, etu- ja
takakattovalojen sammuminen voi
tapahtua eri aikaan.

11 4



Ajoturvallisuus

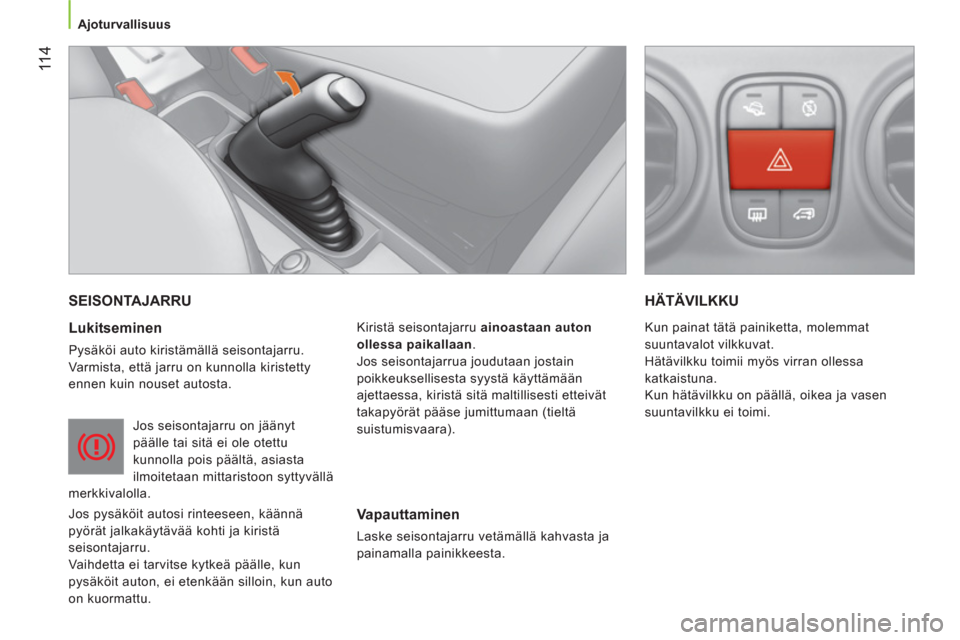

SEISONTAJARRU


Lukitseminen

Pysäköi auto kiristämällä seisontajarru.
Varmista, että jarru on kunnolla kiristetty
ennen kuin nouset autosta.

Jos seisontajarru on jäänyt
päälle tai sitä ei ole otettu
kunnolla pois päältä, asiasta
ilmoitetaan mittaristoon syttyvällä
merkkivalolla.
Jos pysäköit autosi rinteeseen, käännä
pyörät jalkakäytävää kohti ja kiristä
seisontajarru.
Vaihdetta ei tarvitse kytkeä päälle, kun
pysäköit auton, ei etenkään silloin, kun auto
on kuormattu.
Kiristä seisontajarru ainoastaan
auton
ollessa paikallaan
.
Jos seisontajarrua joudutaan jostain
poikkeuksellisesta syystä käyttämään
ajettaessa, kiristä sitä maltillisesti etteivät
takapyörät pääse jumittumaan (tieltä
suistumisvaara).


HÄTÄVILKKU


Vapauttaminen

Laske seisontajarru vetämällä kahvasta ja
painamalla painikkeesta. Kun painat tätä painiketta, molemmat
suuntavalot vilkkuvat.
Hätävilkku toimii myös virran ollessa
katkaistuna.
Kun hätävilkku on päällä, oikea ja vasen
suuntavilkku ei toimi.

11 5
5
TURVALLISUUS



Ajoturvallisuus


ÄÄNIMERKKI

Paina ohjauspyörän keskustaa.


ABS-jarrut eli lukkiutumaton
jarrujärjestelmä sekä elektroninen
jarrupaineen jako
Toisiinsa yhteydessä olevat järjestelmät,
jotka lisäävät auton hallittavuutta ja
ajoneuvon vakautta jarrutettaessa, etenkin
huonokuntoisella tai liukkaalla tienpinnalla.
















HÄTÄJARRUTUSTEHOSTINJÄRJESTELMÄT

Joukko lisäjärjestelmiä, jotka auttavat auton
kuljettajaa hätätapauksissa jarruttamaan
turvallisesti ja mahdollisimman tehokkaasti.
Järjestelmiä ovat seuraavat:


- ABS-jarrut eli lukkiutumaton
jarrujärjestelmä

- REF-järjestelmä eli elektroninen
jarruvoiman jako

- hätäjarrutustehostin (AFU).
Aktivointi
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät
lukkiutumaan.
Normaalisti toimiessaan ABS-järjestelmä
saattaa aiheuttaa pientä jarrupolkimen
tärinää sekä ääntä.

Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla ja
pidä poljinpaine vakiona.

Toimintahäiriö
Jos oheinen merkkivalo syttyy ja
mittariston näyttöön tulee viesti,
kyseessä on ABS-järjestelmän
toimintahäiriö. Jos autolla
jarrutetaan tällöin, auton hallinta voidaan
menettää. Jos oheinen merkkivalo, joka
on kytketty ABS
-varoitusvaloon,
syttyy, ja mittariston näyttöön
tulee viesti, kyseessä on
elektronisen jarrupaineenjakojärjestelmän
toimintahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.

Pysäytä auto välittömästi heti, kun se muuta
liikennettä vaarantamatta on mahdollista.

Käyttö
Lukkiutumaton jarrujärjestelmä ei
salli lyhyempää jarrutusta. Erittäin
liukkaalla tienpinnalla (jää, öljy...) ABS
pidentää jarrutusmatkaa. Jos joudutaan
hätäjarrutukseen, paina jarrupoljin
voimakkaasti alas, ja pidä se painettuna,
jopa liukkaalla tienpinnalla, ja voit näin
edelleen hallita autosi liikkeitä esteen
väistämiseksi.
Jos joudut vaihtamaan pyörän (renkaan ja
vanteen), tarkista, että se vastaa valmistajan
vaatimuksia.
Molemmissa tapauksissa ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Jarrujärjestelmän maksimaalisen
tehon saavuttamiseksi tarvitaan noin
500 kilometrin totutusajomatka. Tämän
jakson ajan suosittelemme, että vältät
liian äkkinäisiä, toistuvia ja pitkäkestoisia
jarrutuksia.

11 6



Ajoturvallisuus

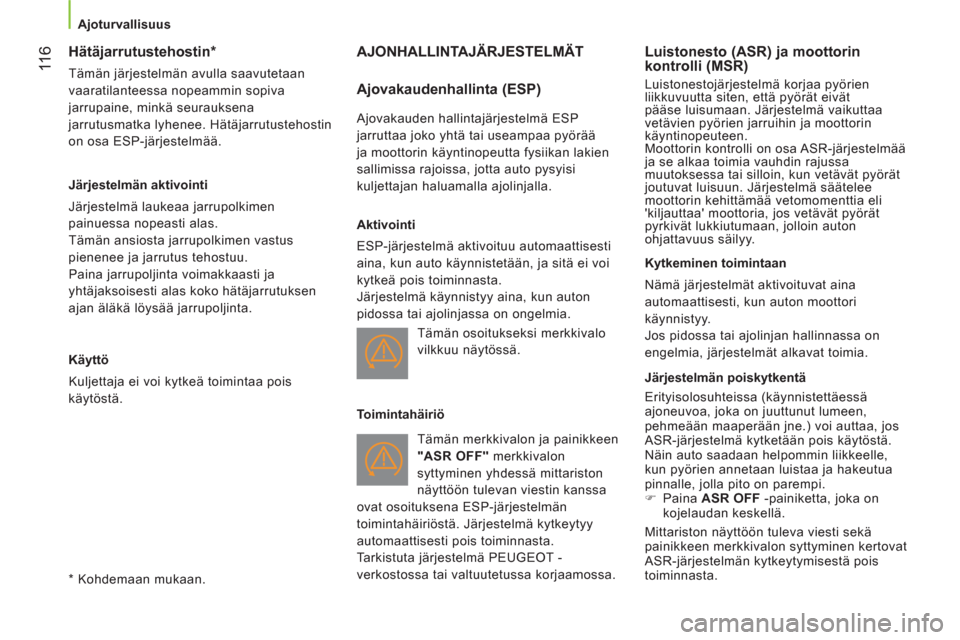

Hätäjarrutustehostin *

Tämän järjestelmän avulla saavutetaan
vaaratilanteessa nopeammin sopiva
jarrupaine, minkä seurauksena
jarrutusmatka lyhenee. Hätäjarrutustehostin
on osa ESP-järjestelmää.

Järjestelmän aktivointi
Järjestelmä laukeaa jarrupolkimen
painuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus
pienenee ja jarrutus tehostuu.
Paina jarrupoljinta voimakkaasti ja
yhtäjaksoisesti alas koko hätäjarrutuksen
ajan äläkä löysää jarrupoljinta.

Käyttö
Kuljettaja ei voi kytkeä toimintaa pois
käytöstä.


*
Kohdemaan mukaan.















AJONHALLINTAJÄRJESTELMÄT


Ajovakaudenhallinta (ESP)


Ajovakauden hallintajärjestelmä ESP
jarruttaa joko yhtä tai useampaa pyörää
ja moottorin käyntinopeutta fysiikan lakien
sallimissa rajoissa, jotta auto pysyisi
kuljettajan haluamalla ajolinjalla.

Aktivointi
ESP-järjestelmä aktivoituu automaattisesti
aina, kun auto käynnistetään, ja sitä ei voi
kytkeä pois toiminnasta.
Järjestelmä käynnistyy aina, kun auton
pidossa tai ajolinjassa on ongelmia.
Tämän merkkivalon ja painikkeen
"ASR OFF"
merkkivalon
syttyminen yhdessä mittariston
näyttöön tulevan viestin kanssa
ovat osoituksena ESP-järjestelmän
toimintahäiriöstä. Järjestelmä kytkeytyy
automaattisesti pois toiminnasta.
Tarkistuta järjestelmä PEUGEOT -
verkostossa tai valtuutetussa korjaamossa.

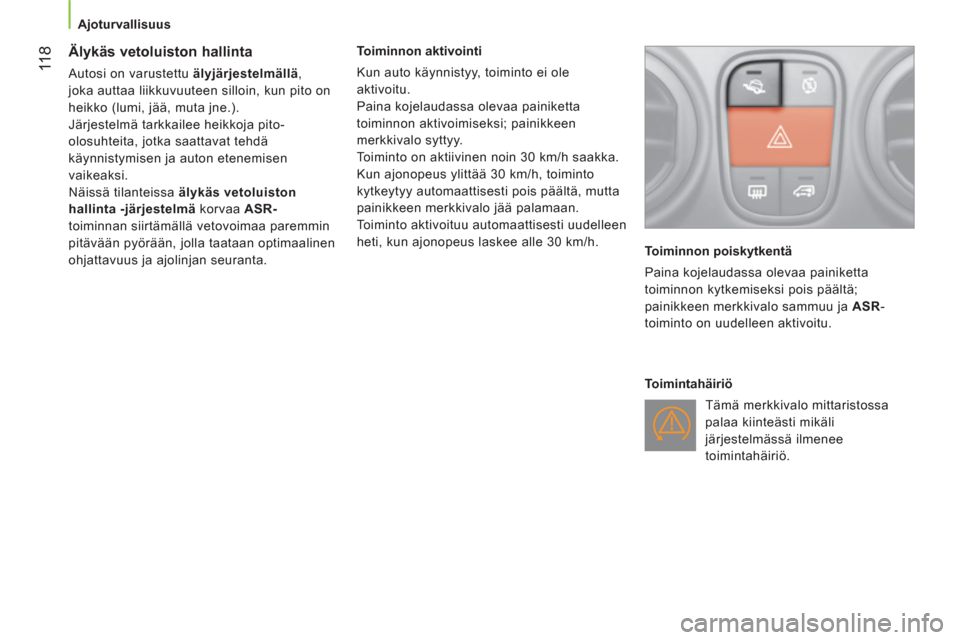

Luistonesto (ASR) ja moottorin
kontrolli (MSR)
Luistonestojärjestelmä korjaa pyörien
liikkuvuutta siten, että pyörät eivät
pääse luisumaan. Järjestelmä vaikuttaa
vetävien pyörien jarruihin ja moottorin
käyntinopeuteen.
Moottorin kontrolli on osa ASR-järjestelmää
ja se alkaa toimia vauhdin rajussa
muutoksessa tai silloin, kun vetävät pyörät
joutuvat luisuun. Järjestelmä säätelee
moottorin kehittämää vetomomenttia eli
'kiljauttaa' moottoria, jos vetävät pyörät
pyrkivät lukkiutumaan, jolloin auton
ohjattavuus säilyy.

Kytkeminen toimintaan
Nämä järjestelmät aktivoituvat aina
automaattisesti, kun auton moottori
käynnistyy.
Jos pidossa tai ajolinjan hallinnassa on
engelmia, järjestelmät alkavat toimia.

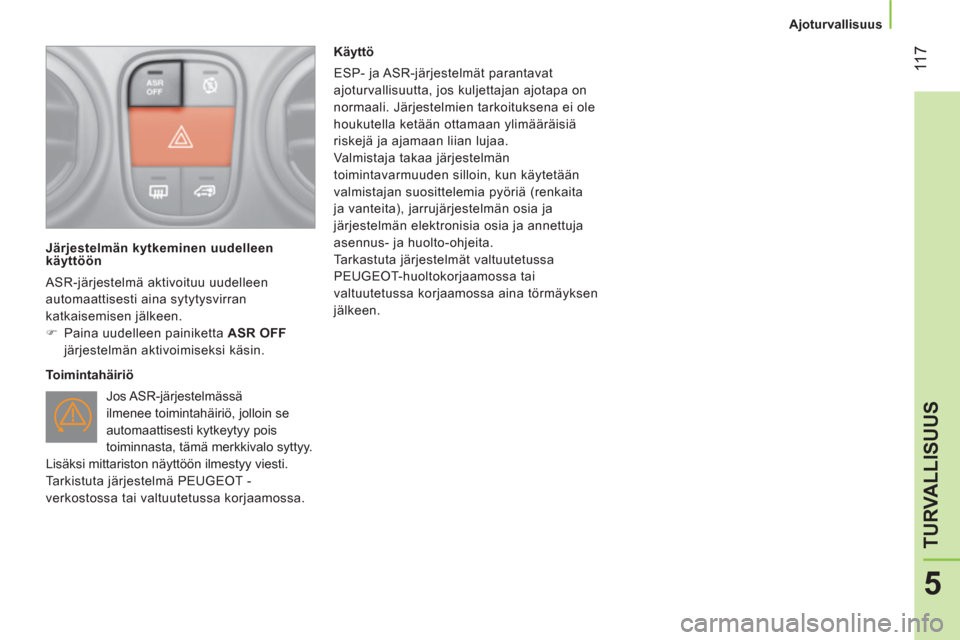

Järjestelmän poiskytkentä
Erityisolosuhteissa (käynnistettäessä
ajoneuvoa, joka on juuttunut lumeen,
pehmeään maaperään jne.) voi auttaa, jos
ASR-järjestelmä kytketään pois käytöstä.
Näin auto saadaan helpommin liikkeelle,
kun pyörien annetaan luistaa ja hakeutua
pinnalle, jolla pito on parempi.


)
Paina ASR OFF
-painiketta, joka on
kojelaudan keskellä.
Mittariston näyttöön tuleva viesti sekä
painikkeen merkkivalon syttyminen kertovat
ASR-järjestelmän kytkeytymisestä pois
toiminnasta. Tämän osoitukseksi merkkivalo
vilkkuu näytössä.

Toimintahäiriö

11 7
5
TURVALLISUUS



Ajoturvallisuus


Järjestelmän kytkeminen uudelleen
käyttöön
ASR-järjestelmä aktivoituu uudelleen
automaattisesti aina sytytysvirran
katkaisemisen jälkeen.


)
Paina uudelleen painiketta ASR OFF
järjestelmän aktivoimiseksi käsin.


Toimintahäiriö
Jos ASR-järjestelmässä
ilmenee toimintahäiriö, jolloin se
automaattisesti kytkeytyy pois
toiminnasta, tämä merkkivalo syttyy.
Lisäksi mittariston näyttöön ilmestyy viesti.
Tarkistuta järjestelmä PEUGEOT -
verkostossa tai valtuutetussa korjaamossa.
Käyttö
ESP- ja ASR-järjestelmät parantavat
ajoturvallisuutta, jos kuljettajan ajotapa on
normaali. Järjestelmien tarkoituksena ei ole
houkutella ketään ottamaan ylimääräisiä
riskejä ja ajamaan liian lujaa.
Valmistaja takaa järjestelmän
toimintavarmuuden silloin, kun käytetään
valmistajan suosittelemia pyöriä (renkaita
ja vanteita), jarrujärjestelmän osia ja
järjestelmän elektronisia osia ja annettuja
asennus- ja huolto-ohjeita.
Tarkastuta järjestelmät valtuutetussa
PEUGEOT-huoltokorjaamossa tai
valtuutetussa korjaamossa aina törmäyksen
jälkeen.

11 8



Ajoturvallisuus







Älykäs vetoluiston hallinta

Autosi on varustettu älyjärjestelmällä
,
joka auttaa liikkuvuuteen silloin, kun pito on
heikko (lumi, jää, muta jne.).
Järjestelmä tarkkailee heikkoja pito-
olosuhteita, jotka saattavat tehdä
käynnistymisen ja auton etenemisen
vaikeaksi.
Näissä tilanteissa älykäs vetoluiston
hallinta -järjestelmä
korvaa ASR-
toiminnan siirtämällä vetovoimaa paremmin
pitävään pyörään, jolla taataan optimaalinen
ohjattavuus ja ajolinjan seuranta.
Toiminnon aktivointi
Kun auto käynnistyy, toiminto ei ole
aktivoitu.
Paina kojelaudassa olevaa painiketta
toiminnon aktivoimiseksi; painikkeen
merkkivalo syttyy.
Toiminto on aktiivinen noin 30 km/h saakka.
Kun ajonopeus ylittää 30 km/h, toiminto
kytkeytyy automaattisesti pois päältä, mutta
painikkeen merkkivalo jää palamaan.
Toiminto aktivoituu automaattisesti uudelleen
heti, kun ajonopeus laskee alle 30 km/h.

Toiminnon poiskytkentä
Paina kojelaudassa olevaa painiketta
toiminnon kytkemiseksi pois päältä;
painikkeen merkkivalo sammuu ja ASR
-
toiminto on uudelleen aktivoitu.

Toimintahäiriö
Tämä merkkivalo mittaristossa
palaa kiinteästi mikäli
järjestelmässä ilmenee
toimintahäiriö.
