Peugeot Boxer 2008 Manuale del proprietario (in Italian)

142
Sostituzione di una spazzola del tergicristallo
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO
I predellini collocati nel paraurti anteriore,
consentono di accedere alle spazzole ed
agli ugelli dei lavacristalli.Sostituzione di una spazzola anteriore
Alzare il braccio.
Sganciare la spazzola premendo sul pulsante
e rimuoverla tirandola verso l'esterno.
Montare la nuova spazzola e assicurarsi che
sia correttamente bloccata.
Ripiegare il braccio. Sostituzione di una spazzola posteriore
Alzare il braccio, sganciare la spazzola e
rimuoverla.
Montare la nuova spazzola e riabbassare il
braccio.
Per riportare le spazzole nella posizione
iniziale, inserire il contatto ed azionare il
comando del tergicristallo. Controllare che gli ugelli dei lavacristalli o
dei lavaproiettori non siano ostruiti.

143
INFORMAZIONI PRATICHE
8
PER FARSI TRAINARE
Senza sollevamento (quattro ruote a terra)
E' necessario utilizzare sempre una barra
da traino. Dalla parte posteriore
Agganciare la barra all'anello rigido
collocato sotto il paraurti.
Dalla parte anteriore
L'anello amovibile di traino è collocato nella
scatola sotto il sedile passeggero anteriore.
Sganciare la mascherina con un attrezzo
piatto.
Avvitare l'anello amovibile di rimorchio fino
in fondo.
Mettere la leva del cambio in folle. Il
mancato rispetto di questa particolarità può
provocare il deterioramento di alcuni organi
di frenata e l'assenza di assistenza alla
frenata al momento del riavvio del motore. Con sollevamento
(solo due ruote a terra)
E' preferibile sollevare il veicolo con l'ausilio
di un attrezzo professionale.
Quando si traina a motore spento,
l'assistenza alla frenata ed il
servosterzo non sono attivi. Farsi trainare

Ambiente
145
9
CARATTERISTICHE TECNICHE
AMBIENTE
Insieme a lei, PEUGEOT agisce per la
protezione dell'ambiente.
La invitiamo a consultare sul sito
www.peugeot.com, I motori puliti PEUGEOT Diesel HDi
- iniezione diretta Diesel Common Rail - si
caratterizzano per i bassi consumi e le
emissioni minime di CO
2. Al di là di questo
contributo, questi motori danno un piacere di
guida particolarmente apprezzato. - rispettare le scadenze delle
manutenzione, da effettuare presso
la rete PEUGEOT, autorizzata a
raccogliere le batterie e i liquidi esausti,
- bandire gli additivi nell'olio motore, per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento.
la parte < Univers PEUGEOT >, la
rubrica < Environnement > e più precisamente
visitare il vivaio dell' < Opération Carbone >.
la parte < Univers PEUGEOT >, la
rubrica < Environment > e più precisamente
visitare il vivaio di < Visit the nursery of the
Fazenda >. In quanto utente, anche lei può contribuire
alla protezione dell'ambiente seguendo
alcune regole:
- adottare uno stile di guida preventivo,
senza accelerazioni frequenti e brusche. Far riferimento, all'interno di questa
guida, ai consigli "Per un corretto
utilizzo", per l'avviamento e lo spegnimento,
alla fine del capitolo 2.

146
Dimensioni

147
9
CARATTERISTICHE TECNICHE

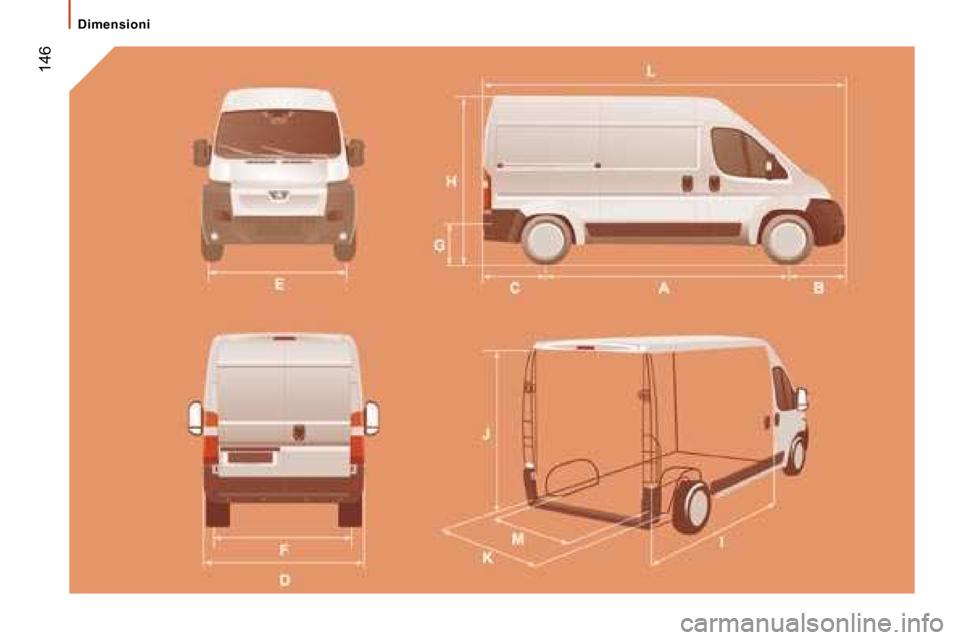

Dimensioni
DIMENSIONI
Il Boxer è disponibile in 4 lunghezze (L1..) e 3 altezze (H1..), vedi le seguenti tabelle:
Furgone
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Lunghezza fuori tutto 4 963 5 413 5 998 6 363
H Altezza fuori tutto 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Passo 3 000 3 450 4 035
B Sbalzo anteriore 948
C Sbalzo posteriore 1 0151 380
D Larghezza fuori tutto (senza retrovisori) 2 050
E Carreggiata anteriore 1 810
F Carreggiata posteriore 1 790
G Altezza della soglia di carico da 535 a 565
I Lunghezza pianale interno 2 670 3 120 3 705 4 070
J Altezza interna massima di carico 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Larghezza interna massima 1 870
M Larghezza interna tra il passaruote 1 422
Volume (m 3
) 8 10 11,5 13 15 15 17

148
Dimensioni

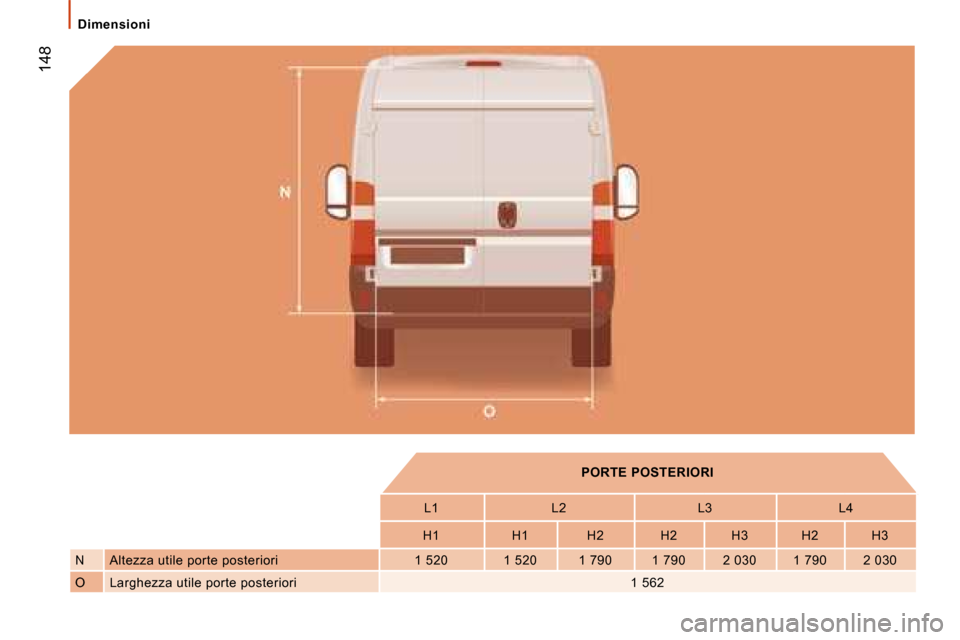

PORTE POSTERIORI
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altezza utile porte posteriori 1 520 1 520 1 790 1 79 0 2 030 1 790 2 030
O Larghezza utile porte posteriori 1 562

149
9
CARATTERISTICHE TECNICHE
Dimensioni

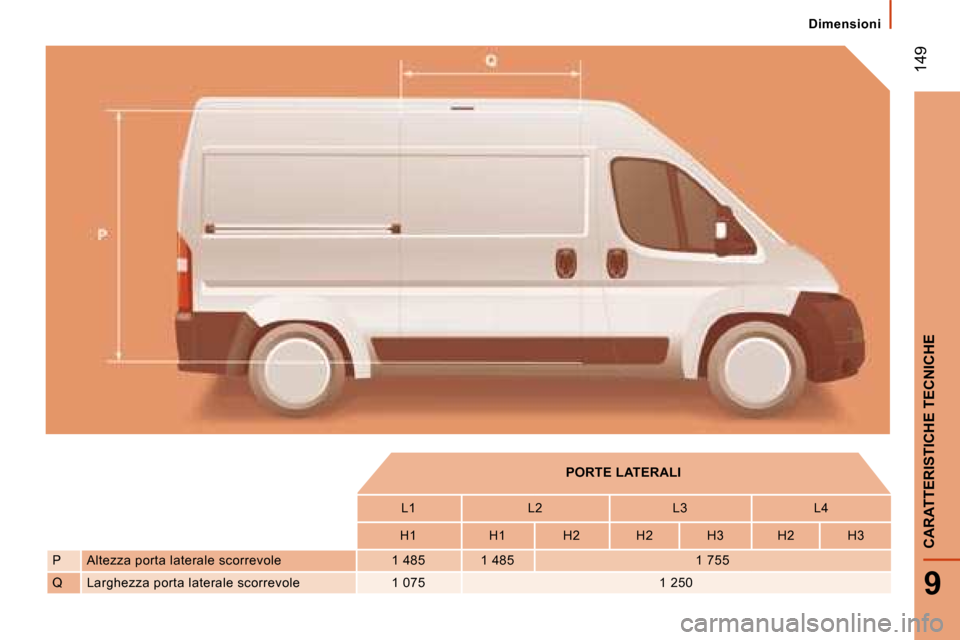

PORTE LATERALI
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Altezza porta laterale scorrevole 1 485 1 485 1 755
Q Larghezza porta laterale scorrevole 1 075 1 250

150
Dimensioni

151
9
CARATTERISTICHE TECNICHE
Dimensioni

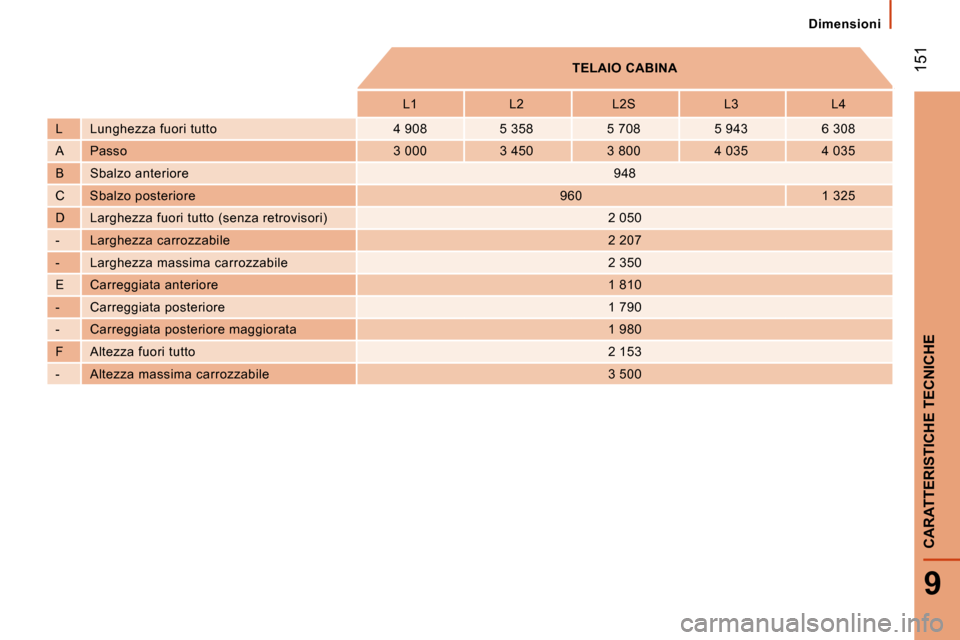

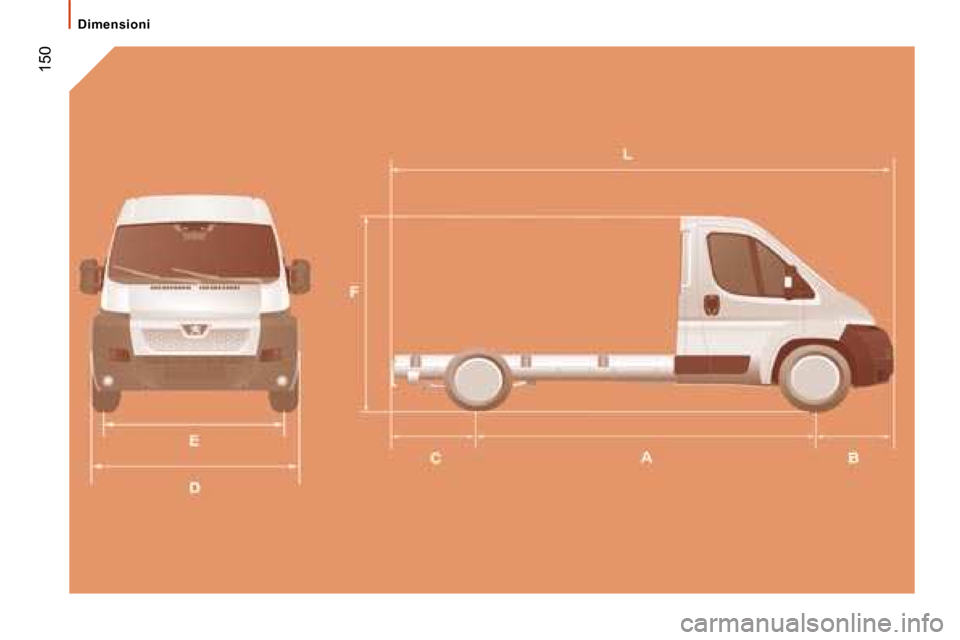

TELAIO CABINA
L1 L2 L2S L3 L4
L Lunghezza fuori tutto 4 908 5 358 5 708 5 943 6 308
A Passo 3 000 3 450 3 800 4 035 4 035
B Sbalzo anteriore 948
C Sbalzo posteriore 9601 325
D Larghezza fuori tutto (senza retrovisori) 2 050
- Larghezza carrozzabile 2 207
- Larghezza massima carrozzabile 2 350
E Carreggiata anteriore 1 810
- Carreggiata posteriore 1 790
- Carreggiata posteriore maggiorata 1 980
F Altezza fuori tutto 2 153
- Altezza massima carrozzabile 3 500

152

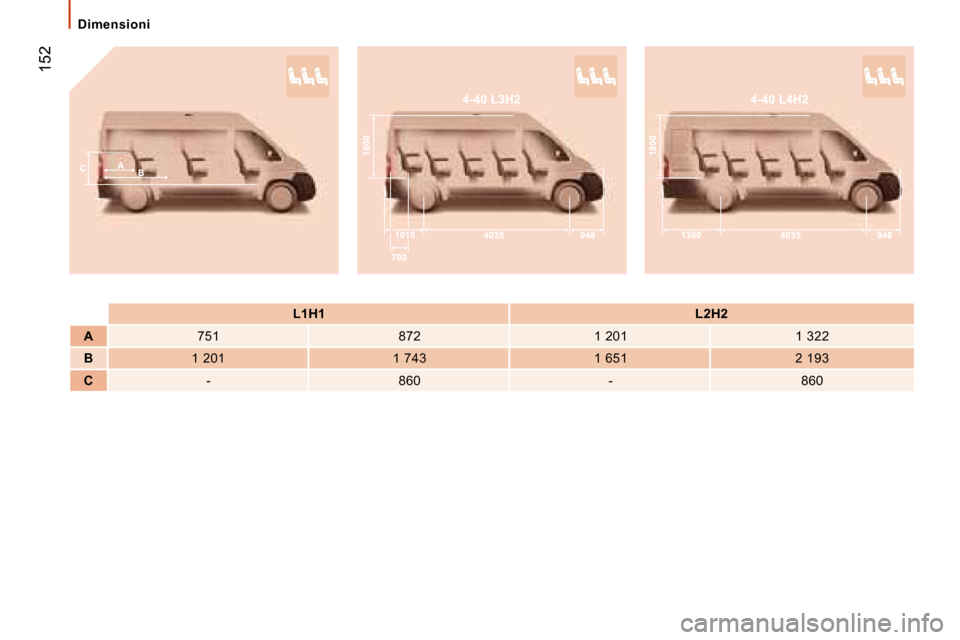

DimensioniL1H1 L2H2
A 751 872 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 860 - 860
