Peugeot Boxer 2011.5 Manual del propietario (in Spanish)

169
9
CARACTERÍSTICAS TÉCNICA
S
Masas

* rueda 15 pulgadas.

** rueda 16 pulgadas.
Añadir más carga
Si el vehículo que remolca no ha alcanzado la MTMA podrá añadir esta masa al remolque.
En cualquier caso, no sobrepase la masa del remolque y la MMA indicados.
Respete las capacidades de remolcado de su vehículo.




CARGAS REMOLCABLES


Silueta
Motor
Con remolque con frenos

Furgón
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-

435/440
HDi 120
2 500

HDi 160
2 500

HDi 180
-

17
0

Masas


CARGAS REMOLCABLES


Silueta
Motor
Con remolque con frenos
Platos/Chasis
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-
435/440
HDi 120

2 500

HDi 160
2500

HDi 180
-

* rueda 15 pulgadas.
**
rueda 16 pulgadas.

17
1
9
CARACTERÍSTICAS TÉCNICA
S
Masas


CARGAS REMOLCABLES


Silueta
Motor
Con remolque con frenos

Combi
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

172

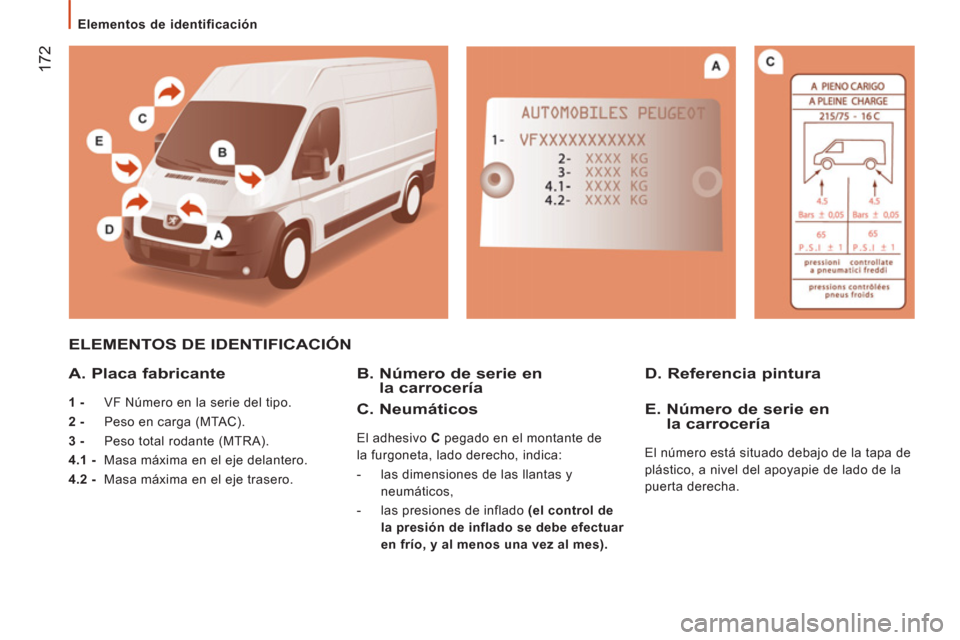

Elementos de identificación

ELEMENTOS DE IDENTIFICACIÓN

A. Placa fabricante


1 -
VF Número en la serie del tipo.

2 -
Peso en carga (MTAC).

3 -
Peso total rodante (MTRA).

4.1 -
Masa máxima en el eje delantero.

4.2 -
Masa máxima en el eje trasero.
B. Número de serie enla carrocería
D. Referencia pintura
C. Neumáticos
El adhesivo C
pegado en el montante de
la furgoneta, lado derecho, indica:


- las dimensiones de las llantas y
neumáticos,

- las presiones de inflado (el control de
la presión de inflado se debe efectuar
en frío, y al menos una vez al mes).




E. Número de serie en
la carrocería
El número está situado debajo de la tapa de
plástico, a nivel del apoyapie de lado de la
puerta derecha.

17
3

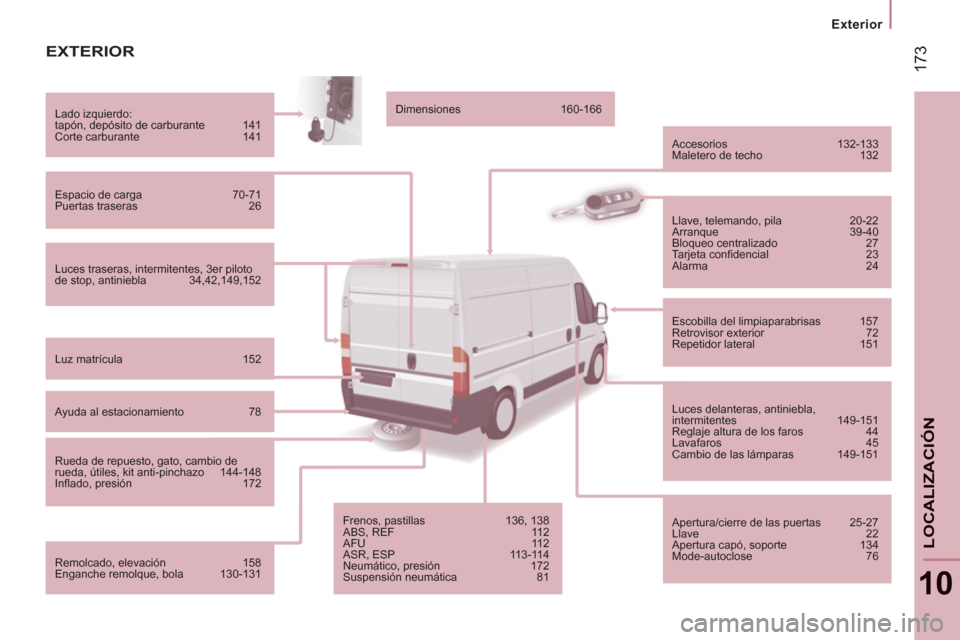

Exterior
10
LOCALIZACIÓ
N
EXTERIOR
Luces traseras, intermitentes, 3 er piloto
de stop, antiniebla 34,42,149,152 Lado izquierdo:
tapón, depósito de carburante 141
Corte carburante 141
Espacio de carga 70-71
Puertas traseras 26
Luz matrícula 152
Ayuda al estacionamiento 78
Rueda de repuesto, gato, cambio de
rueda, útiles, kit anti-pinchazo 144-148
Infl ado, presión 172
Remolcado, elevación 158
Enganche remolque, bola 130-131 Dimensiones 160-166
Accesorios 132-133
Maletero de techo 132
Frenos, pastillas 136, 138
ABS, REF 112
AFU 112
ASR, ESP 113-114
Neumático, presión 172
Suspensión neumática 81 Llave, telemando, pila 20-22
Arranque 39-40
Bloqueo centralizado 27
Tarjeta confi dencial 23
Alarma 24
Escobilla del limpiaparabrisas 157
Retrovisor exterior 72
Repetidor lateral 151
Luces delanteras, antiniebla,
intermitentes 149-151
Reglaje altura de los faros 44
Lavafaros 45
Cambio de las lámparas 149-151
Apertura/cierre de las puertas 25-27
Llave 22
Apertura capó, soporte 134
Mode-autoclose 76

174

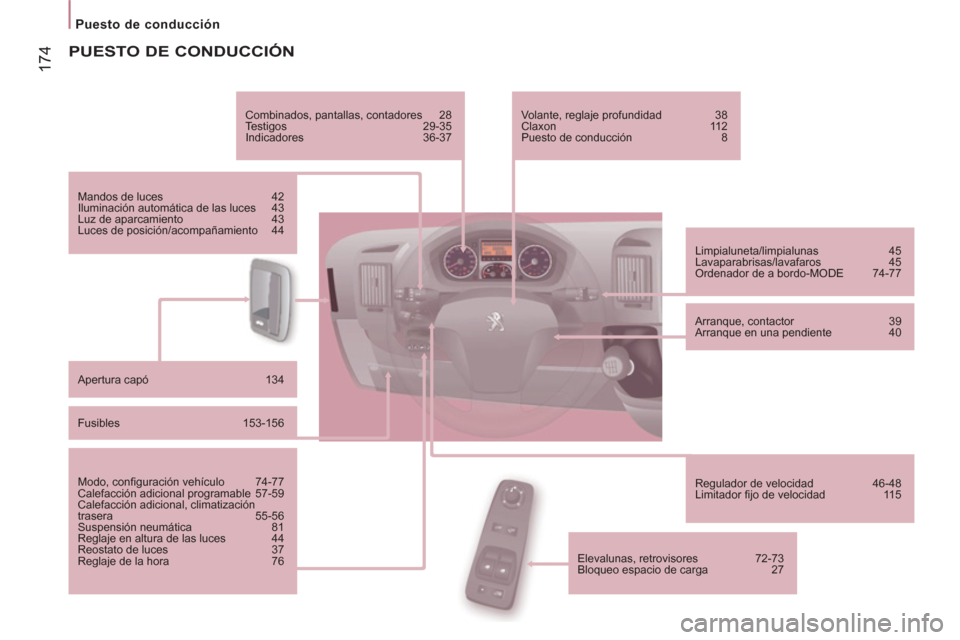

Puesto de conducción
PUESTO DE CONDUCCIÓN

Combinados, pantallas, contadores 28
Testigos 29-35
Indicadores 36-37
Mandos de luces 42
Iluminación automática de las luces 43
Luz de aparcamiento 43
Luces de posición/acompañamiento 44
Apertura capó 134
Fusibles 153-156
Modo, confi guración vehículo 74-77
Calefacción adicional programable 57-59
Calefacción adicional, climatización
trasera 55-56
Suspensión neumática 81
Reglaje en altura de las luces 44
Reostato de luces 37
Reglaje de la hora 76 Limpialuneta/limpialunas 45
Lavaparabrisas/lavafaros 45
Ordenador de a bordo-MODE 74-77
Arranque, contactor 39
Arranque en una pendiente 40
Regulador de velocidad 46-48
Limitador fi jo de velocidad 115 Volante, reglaje profundidad 38
Claxon 112
Puesto de conducción 8
Elevalunas, retrovisores 72-73
Bloqueo espacio de carga 27

17
5

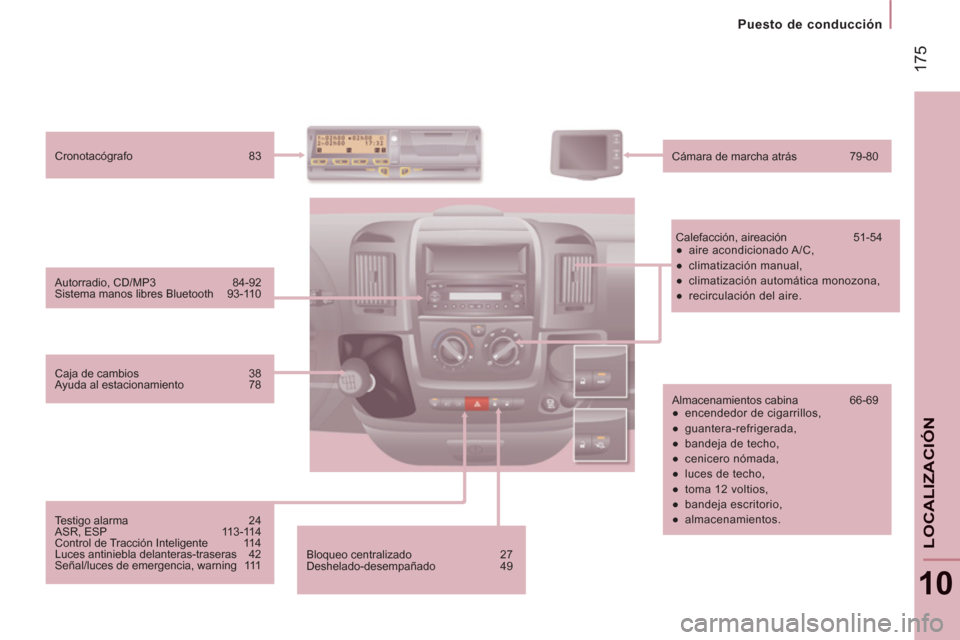

Puesto de conducción
10
LOCALIZACIÓ
N

Bloqueo centralizado 27
Deshelado-desempañado 49 Autorradio, CD/MP3 84-92
Sistema manos libres Bluetooth 93-110 Cronotacógrafo 83
Cámara de marcha atrás 79-80
Calefacción, aireación 51-54


●
aire acondicionado A/C,

●
climatización manual,

●
climatización automática monozona,

●
recirculación del aire.
Almacenamientos cabina 66-69


●
encendedor de cigarrillos,

●
guantera-refrigerada,

●
bandeja de techo,

●
cenicero nómada,

●
luces de techo,

●
toma 12 voltios,

●
bandeja escritorio,

●
almacenamientos.

Caja de cambios 38
Ayuda al estacionamiento 78
Testigo alarma 24
ASR, ESP 113-114
Control de Tracción Inteligente 114
Luces antiniebla delanteras-traseras 42
Señal/luces de emergencia, warning 111

17
6

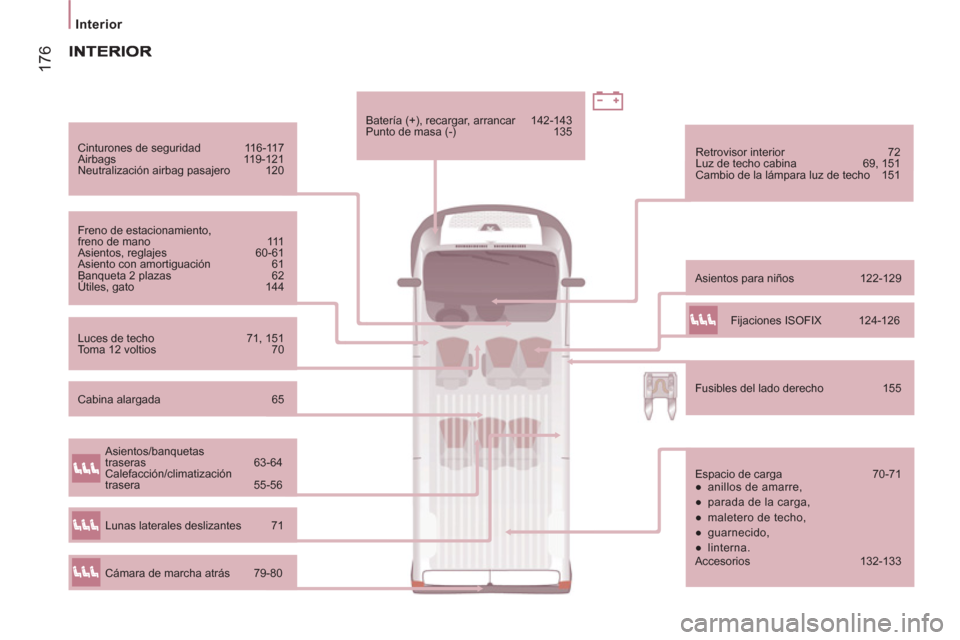

Interior
Cinturones de seguridad 116-117
Airbags 119-121
Neutralización airbag pasajero 120
Freno de estacionamiento,
freno de mano 111
Asientos, reglajes 60-61
Asiento con amortiguación 61
Banqueta 2 plazas 62
Útiles, gato 144 Asientos para niños 122-129 Retrovisor interior 72
Luz de techo cabina 69, 151
Cambio de la lámpara luz de techo 151
Luces de techo 71, 151
Toma 12 voltios 70 Batería (+), recargar, arrancar 142-143
Punto de masa (-) 135
Fusibles del lado derecho 155

Espacio de carga 70-71


●
anillos de amarre,

●
parada de la carga,

●
maletero de techo,

●
guarnecido,

●
linterna.
Accesorios 132-133
Asientos/banquetas
traseras 63-64
Calefacción/climatización
trasera 55-56
Cámara de marcha atrás 79-80 Lunas laterales deslizantes 71 Fijaciones ISOFIX 124-126
Cabina alargada 65

17
7

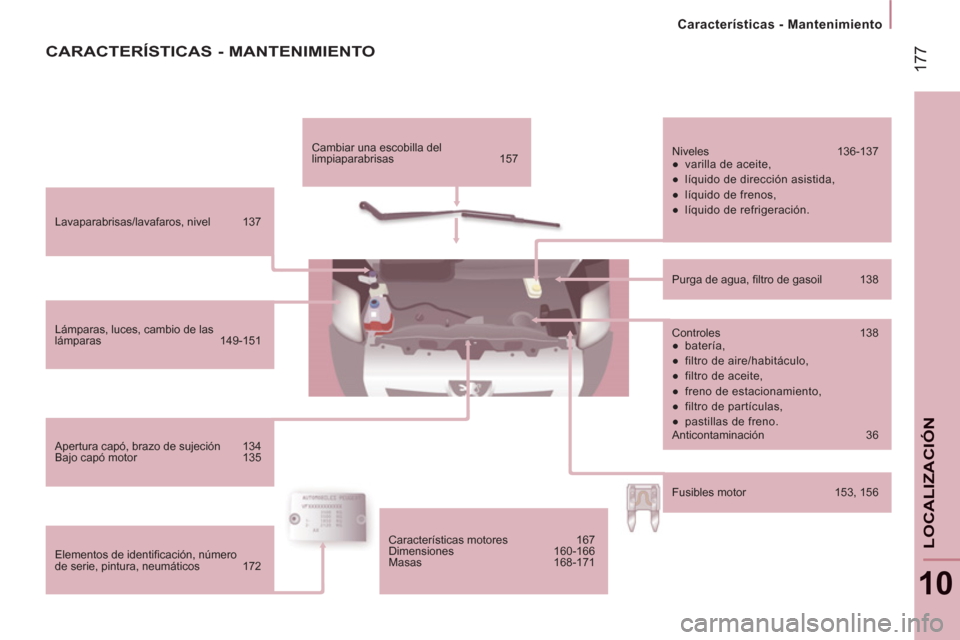

Características - Mantenimiento

10
LOCALIZACIÓ
N

Lavaparabrisas/lavafaros, nivel 137
Lámparas, luces, cambio de las
lámparas 149-151
Apertura capó, brazo de sujeción 134
Bajo capó motor 135
Elementos de identifi cación, número
de serie, pintura, neumáticos 172 Cambiar una escobilla del
limpiaparabrisas 157 Niveles 136-137


●
varilla de aceite,

●
líquido de dirección asistida,

●
líquido de frenos,

●
líquido de refrigeración.
Purga de agua, fi ltro de gasoil 138
Controles 138


●
batería,

●
filtro de aire/habitáculo,

●
filtro de aceite,

●
freno de estacionamiento,

●
filtro de partículas,

●
pastillas de freno.
Anticontaminación 36
Fusibles motor 153, 156
CARACTERÍSTICAS - MANTENIMIENTO

Características motores 167
Dimensiones 160-166
Masas 168-171
