Peugeot Boxer 2012 Betriebsanleitung (in German)

Rückfahrkamera
79
4
BORDTECHNIK
RÜCKFAHRKAMERA
Wenn Ihr Fahrzeug mit einer
Rückfahrkamera ausgerüstet ist, befindet
sich diese im Heck des Kastenwagens und
in Höhe der dritten Bremsleuchte.
Sie überträgt Bilder auf den Bildschirm im
Führerhaus. Sie ist eine Sichthilfe beim
Rückwärtsfahren.
Bildschirm

Die Kamera überträgt Bilder auf einen
verstellbaren 4 oder 6,5 Zoll LCD-
Farbbildschirm, der den Innenspiegel ersetzt.
Drücken Sie auf die Taste und stellen Sie
den Bildschirm in die gewünschte Position.

Einschalten

Klappen Sie den Bildschirm auf, wenn der
Zündschlüssel auf Betrieb steht.
Die Kamera schaltet sich beim Einlegen
des Rückwärtsgangs ein und bleibt bis zu
einer Geschwindigkeit von ca. 15 km/h
aktiviert. Sie schaltet sich aus, wenn die
Geschwindigkeit 18 km/h überschreitet.
Beim Einlegen des Vorwärtsgangs wird
das letzte Bild noch ca. 5 Sekunden lang
angezeigt und erlischt dann.
Klappen Sie den Bildschirm wieder ein.
Tasten

Einstellung der Helligkeit.

Einstellung der rückwärtigen Beleuchtung.
Mit ON/OFF kann die Sicht nach hinten
eingeblendet werden, ohne dass der
Rückwärtsgang eingelegt wurde.

Rückfahrkamera

80

Ausgangseinstellung
Drücken Sie, ohne dass der
Rückwärtsgang eingelegt ist, für
die Dauer von etwa 3 Sekunden
auf die Taste ON/OFF. Die Taste
blinkt zweimal, um die Reinitialisierung zu
bestätigen.

Anzeige auf dem Bildschirm
Auf ON wird das Rückfahrmanöver durch
Textmeldungen auf dem Bildschirm begleitet:


- bei jedem Einlegen des
Rückwärtsgangs erscheint eine
Meldung auf dem Bildschirm, bevor
das erste Bild übertragen wird,


- erreicht die Geschwindigkeit im Rückwärtsgang
18 km/h, so wird das Bild ausgeblendet und
der Bildschirm schaltet auf "Stand by". Bei
Verlangsamung der Fahrt auf unter 15 km/h wird
das Bild wieder eingeblendet.




Wechsel der Sprache
Drücken Sie, ohne dass der Rückwärtsgang
eingelegt ist, gleichzeitig auf die Taste ON/
OFF und auf eine beliebige andere Taste.
Lassen Sie die Sprachen durchlaufen, indem
Sie auf ON/OFF drücken.
Wenn Sie die Sprache gewählt haben,
warten Sie ca. 3 Sekunden, damit sie
gespeichert wird.
Was Sie beachten sollten
Bei optimalen Bedingungen (Lage des
Fahrzeugs auf der Straße, Ladehöhe)
beträgt der maximale Sichtbereich der
Kamera ca. 3 m in der Länge und 5,5 m in
der Breite.
Der Sichtbereich kann je nach
Witterungsbedingungen (Helligkeit, Regen,
Schnee, Nebel, ...), der Beladung des
Fahrzeugs und seiner Lage auf der Straße
variieren.
Klappen Sie den Bildschirm bitte ein, wenn
er nicht mehr benötigt wird.
Verwenden Sie zum Reinigen von Kamera
und Bildschirm möglichst kein Lösungsmittel
oder Werkzeug, dass das Glas verkratzen
könnte.
Benutzen Sie dazu lieber ein nicht
scheuerndes Tuch oder ein Bürstchen.
Wenn das Bildschirmglas nach einem
Aufprall gesprungen ist und eine kristallklare
Flüssigkeit ausfließt, berühren Sie ihn bitte
nicht.
Bei Kontakt waschen Sie bitte den
Körperteil, der mit der Flüssigkeit in
Berührung gekommen ist, unverzüglich mit
Seifenwasser.
Wenden Sie sich zur Instandsetzung an das
PEUGEOT-Händlernetz.

81
4
BORDTECHNIK
PNEUMATISCHE FEDERUNG
Wenn Ihr Fahrzeug mit einer pneumatischen
Federung ausgerüstet ist, haben Sie die
Möglichkeit die hintere Ladekante in der
Höhe zu verstellen, um das Be- oder
Entladen zu erleichtern.
Das Bedienfeld befindet sich am
Armaturenbrett.
Die Ladekante hat eine Standardhöhe und
lässt sich in 6 Stufen nach oben (von +1 bis +3)
oder nach unten (von -1 bis -3) verstellen. Jede
Stufe wird, nachdem sie erreicht worden ist, im
Anzeigefeld des Kombiinstruments angezeigt.
Korrektur der Ladekante von Hand


Heben: Verstellen der Ladefläche nach
oben
Drücken Sie einmal schnell auf
den Schalter, um die höhere Stufe
auszuwählen. Mit jedem Druck
(Diode leuchtet) wird die Ladekante
um eine Stufe erhöht: +1 bis +3.
Ein langes Drücken wählt die höchste Stufe
aus (+3).
Senken: Verstellen der Ladefläche nach
unten
Drücken Sie einmal schnell auf
den Schalter, um die niedriegere
Stufe auszuwählen.

Mit jedem Druck (Diode leuchtet)
wird die Ladekante um eine Stufe
gesenkt: -1 bis -3.
Ein langes Drücken wählt die minimale Stufe
(-3) aus.

Pneumatische Federung

82


Deaktivierung
Drücken Sie gleichzeitig lange auf die
beiden Schalter, um das System zu
deaktivieren. Die Dioden leuchten weiter.
Rückkehr zur nominalen Ladehöhe

Drücken Sie so oft entgegen der angezeigten Stufe
auf den Schalter, bis die optimale Höhe erreicht ist.


Reaktivierung
Ein neues gleichzeitiges langes Drücken auf
die beiden Schalter reaktiviert das System.
Die Dioden gehen aus.

Automatische Korrektur der
Ladekante
Bei einer Geschwindigkeit von mehr als
20 km/h stellt das System die Höhe der
Ladekante hinten automatisch wieder auf die
Nominalstufe ein.
Kontrollleuchte

Siehe Abschnitt 2, Unterabschnitt
"Bedienungseinheit"
Was Sie beachten sollten

Beim Fahren mit zu hoch oder zu niedrig
eingestellter Ladekante besteht die Gefahr,
die Teile an der Karosserieunterseite zu
beschädigen.
Die Höhe der Kante kann sich automatisch
je nach eventuellen Temperatur- oder
Ladeveränderungen einstellen.
Unter folgenden Bedingungen sollten Sie
den Schalter nicht betätigen:


- bei Arbeiten unter dem Fahrzeug,

- beim Radwechsel,

- beim Transport des Fahrzeugs per LKW,
Zug, Fähre, Schiff, ...
Bei einer Geschwindigkeit von mehr
als 5 km/h reaktiviert sich das System
automatisch.

Fahrtenschreiber

83
4
BORDTECHNIK
FAHRTENSCHREIBER

Wenn Ihr Fahrzeug mit einem Fahrtenschreiber
ausgerüstet ist, können im Gerät selbst und
auf einer darin eingelegten Karte alle Daten
bezüglich des Fahrzeugs gespeichert werden.
Beispiel: Bei Beginn jeder Fahrt oder beim
Fahrerwechsel. Wenn die Karte eingelegt ist, können alle Daten:


- auf dem Bildschirm des
Fahrtenschreibers angezeigt werden,

- gedruckt werden,

- über eine Schnittstelle auf externe
Speicher übertragen werden. Weitere Informationen finden Sie in den vom
Hersteller des Fahrtenschreibers gelieferten
Unterlagen.
Wenn Ihr Fahrzeug mit einem
Fahrtenschreiber ausgerüstet ist, empfiehlt
es sich, die (-) Klemme der Batterie (unter
dem Bodenblech auf der linken Seite im
Führerhaus) bei einer Standzeit von mehr
als 5 Tagen abzuklemmen.

Autoradio
84

Lautstärkeregelung Automatisches Speichern der
Sender (Autostore)

Anwahl der Wellenbereiche FM1,
FM2, FMA.

Anwahl des Wellenbereichs:
MW1, MW2.

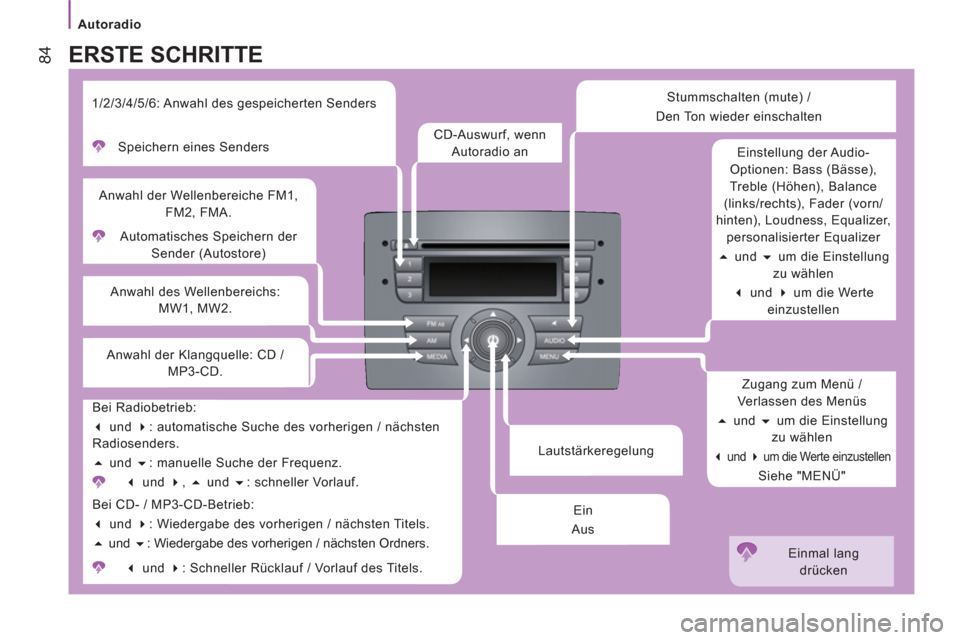

ERSTE SCHRITTE


Ein
Aus
CD-Auswurf, wenn
Autoradio an

Zugang zum Menü /
Verlassen des Menüs


und
um die Einstellung
zu wählen


und
um die Werte einzustellen

Siehe "MENÜ"
Einstellung der Audio-
Optionen: Bass (Bässe),
Treble (Höhen), Balance
(links/rechts), Fader (vorn/
hinten), Loudness, Equalizer,
personalisierter Equalizer


und
um die Einstellung
zu wählen


und
um die Werte
einzustellen
Stummschalten (mute) /
Den Ton wieder einschalten

Bei CD- / MP3-CD-Betrieb:


und
: Wiedergabe des vorherigen / nächsten Titels.


und
: Wiedergabe des vorherigen / nächsten Ordners.

Einmal lang
drücken
Bei Radiobetrieb:


und
: automatische Suche des vorherigen / nächsten
Radiosenders.


und
: manuelle Suche der Frequenz.



und
,
und
: schneller Vorlauf.



und
: Schneller Rücklauf / Vorlauf des Titels. Speichern eines Senders

1/2/3/4/5/6: Anwahl des gespeicherten Senders

Anwahl der Klangquelle: CD /
MP3-CD.

Autoradio
85
4
BORDTECHNIK
BETÄTIGUNGEN AM LENKRAD







Wechsel der Klangquelle:
CD/MP3-CD oder
Radiofrequenz

Automatische
Sendersuche nach oben
Anwahl des nächsten
Titels der CD/MP3-CD

Automatische
Sendersuchenach unten
Anwahl des vorigen Titels der
CD/MP3-CD
Stummschaltung (Mute)/
Wiederherstellung des
Tons
Unterbrechung des
Titels der CD/MP3-CD


Erhöhung der Lautstärke

Verringerung der Lautstärke

Autoradio
86

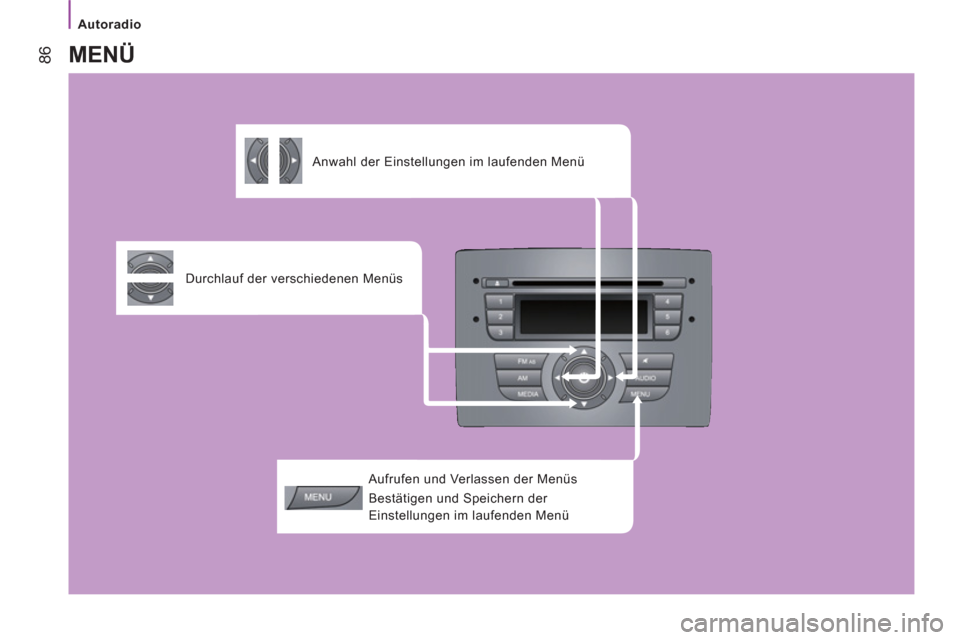

Aufrufen und Verlassen der Menüs
Bestätigen und Speichern der
Einstellungen im laufenden Menü

Durchlauf der verschiedenen Menüs

Anwahl der Einstellungen im laufenden Menü

MENÜ

Autoradio
87
4
BORDTECHNIK

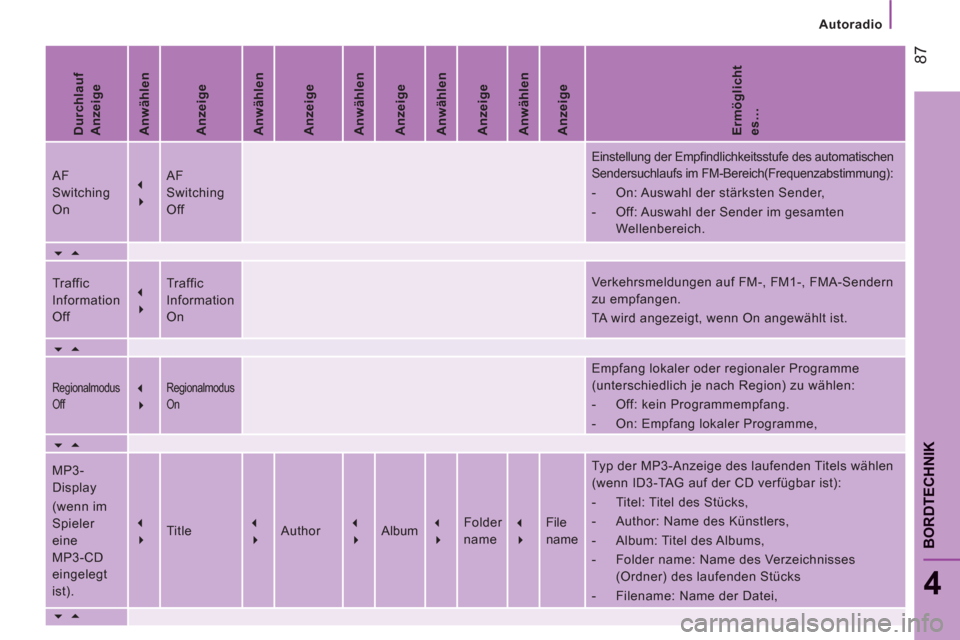

Durchlauf
Anzeige

Anwählen

Anzeige

Anwählen

Anzeige

Anwählen

Anzeige

Anwählen

Anzeige

Anwählen

Anzeige

Ermöglicht
es…

AF
Switching
On

 AF
Switching
Off
Einstellung der Empfi ndlichkeitsstufe des automatischen
Sendersuchlaufs im FM-Bereich(Frequenzabstimmung):


- On: Auswahl der stärksten Sender,

- Off: Auswahl der Sender im gesamten
Wellenbereich.



Traffic
Information
Off

 Traffic
Information
On Verkehrsmeldungen auf FM-, FM1-, FMA-Sendern
zu empfangen.
TA wird angezeigt, wenn On angewählt ist.




Regionalmodus
Off


Regionalmodus
On
Empfang lokaler oder regionaler Programme
(unterschiedlich je nach Region) zu wählen:


- Off: kein Programmempfang.

- On: Empfang lokaler Programme,



MP3-
Display
(wenn im
Spieler
eine
MP3-CD
eingelegt
ist).

 Title

 Author

 Album

 Folder
name

 File
name Typ der MP3-Anzeige des laufenden Titels wählen
(wenn ID3-TAG auf der CD verfügbar ist):


- Titel: Titel des Stücks,

- Author: Name des Künstlers,

- Album: Titel des Albums,

- Folder name: Name des Verzeichnisses
(Ordner) des laufenden Stücks

- Filename: Name der Datei,




Autoradio
88

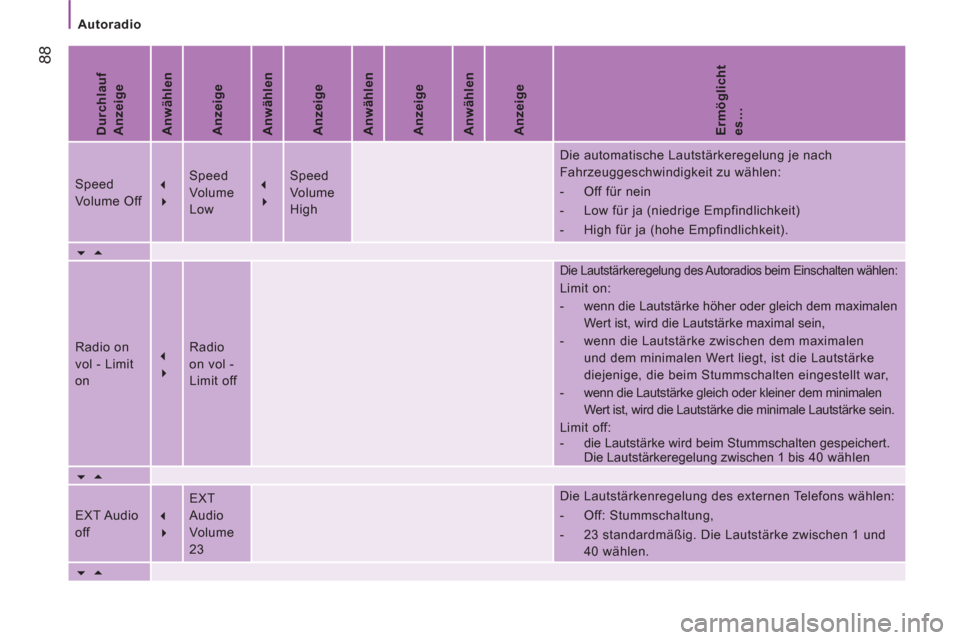

Durchlauf
Anzeige

Anwählen

Anzeige

Anwählen

Anzeige

Anwählen

Anzeige

Anwählen

Anzeige

Ermöglicht
es…

Speed
Volume Off

 Speed
Volume
Low

 Speed
Volume
High Die automatische Lautstärkeregelung je nach
Fahrzeuggeschwindigkeit zu wählen:


- Off für nein

- Low für ja (niedrige Empfindlichkeit)

- High für ja (hohe Empfindlichkeit).



Radio on
vol - Limit
on

 Radio
on vol -
Limit off
Die Lautstärkeregelung des Autoradios beim Einschalten wählen:

Limit on:


- wenn die Lautstärke höher oder gleich dem maximalen
Wert ist, wird die Lautstärke maximal sein,

- wenn die Lautstärke zwischen dem maximalen
und dem minimalen Wert liegt, ist die Lautstärke
diejenige, die beim Stummschalten eingestellt war,

- wenn die Lautstärke gleich oder kleiner dem minimalen
Wert ist, wird die Lautstärke die minimale Lautstärke sein.
Limit off:


- die Lautstärke wird beim Stummschalten gespeichert.
Die Lautstärkeregelung zwischen 1 bis 40 wählen



EXT Audio
off

 EXT
Audio
Volume
23 Die Lautstärkenregelung des externen Telefons wählen:


- Off: Stummschaltung,

- 23 standardmäßig. Die Lautstärke zwischen 1 und
40 wählen.
