Peugeot Boxer 2013 Betriebsanleitung (in German)

5
SICHERHEI
T


Kinder an Bord

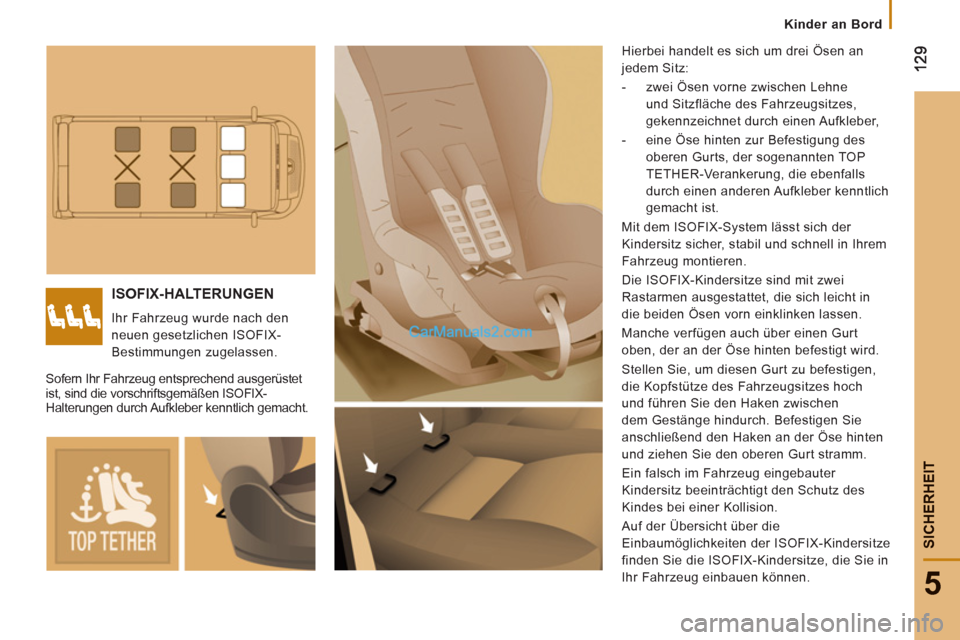

ISOFIX-HALTERUNGEN

Ihr Fahrzeug wurde nach den
neuen gesetzlichen ISOFIX-
Bestimmungen zugelassen. Hierbei handelt es sich um drei Ösen an
jedem Sitz:


- zwei Ösen vorne zwischen Lehne
und Sitzfläche des Fahrzeugsitzes,
gekennzeichnet durch einen Aufkleber,

- eine Öse hinten zur Befestigung des
oberen Gurts, der sogenannten TOP
TETHER-Verankerung, die ebenfalls
durch einen anderen Aufkleber kenntlich
gemacht ist.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht in
die beiden Ösen vorn einklinken lassen.
Manche verfügen auch über einen Gurt
oben, der an der Öse hinten befestigt wird.
Stellen Sie, um diesen Gurt zu befestigen,
die Kopfstütze des Fahrzeugsitzes hoch
und führen Sie den Haken zwischen
dem Gestänge hindurch. Befestigen Sie
anschließend den Haken an der Öse hinten
und ziehen Sie den oberen Gurt stramm.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz des
Kindes bei einer Kollision.
Auf der Übersicht über die
Einbaumöglichkeiten der ISOFIX-Kindersitze
finden Sie die ISOFIX-Kindersitze, die Sie in
Ihr Fahrzeug einbauen können. Sofern Ihr Fahrzeug entsprechend ausgerüstet
ist, sind die vorschriftsgemäßen ISOFIX-
Halterungen durch Aufkleber kenntlich gemacht.

Kinder an Bord

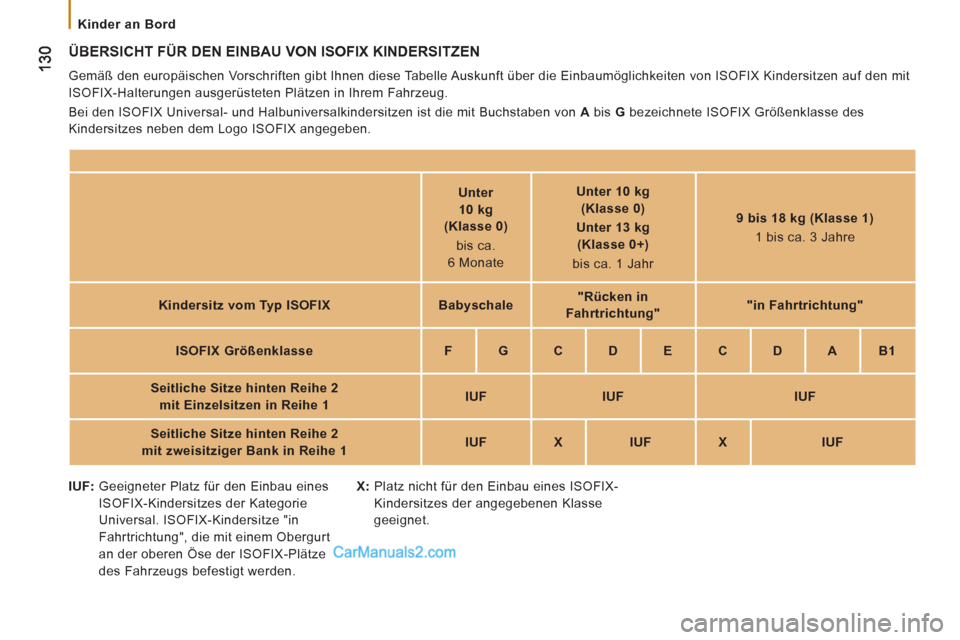

ÜBERSICHT FÜR DEN EINBAU VON ISOFIX KINDERSITZEN

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei den ISOFIX Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A
bis G
bezeichnete ISOFIX Größenklasse des
Kindersitzes neben dem Logo ISOFIX angegeben.


Unter
10 kg
(Klasse 0)
bis ca.
6 Monate

Unter 10 kg
(Klasse 0)
Unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr

9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre

Kindersitz vom Typ ISOFIX

Babyschale


"Rücken in
Fahrtrichtung"


"in Fahrtrichtung"


ISOFIX Größenklasse

F


G


C


D


E


C


D


A


B1


Seitliche Sitze hinten Reihe 2
mit Einzelsitzen in Reihe 1

IUF


IUF


IUF


Seitliche Sitze hinten Reihe 2

mit zweisitziger Bank in Reihe 1

IUF


X


IUF


X


IUF


IUF:
Geeigneter Platz für den Einbau eines
ISOFIX-Kindersitzes der Kategorie
Universal. ISOFIX-Kindersitze "in
Fahrtrichtung", die mit einem Obergurt
an der oberen Öse der ISOFIX-Plätze
des Fahrzeugs befestigt werden.
X:
Platz nicht für den Einbau eines ISOFIX-
Kindersitzes der angegebenen Klasse
geeignet.

131
5
SICHERHEI
T


Kinder an Bord

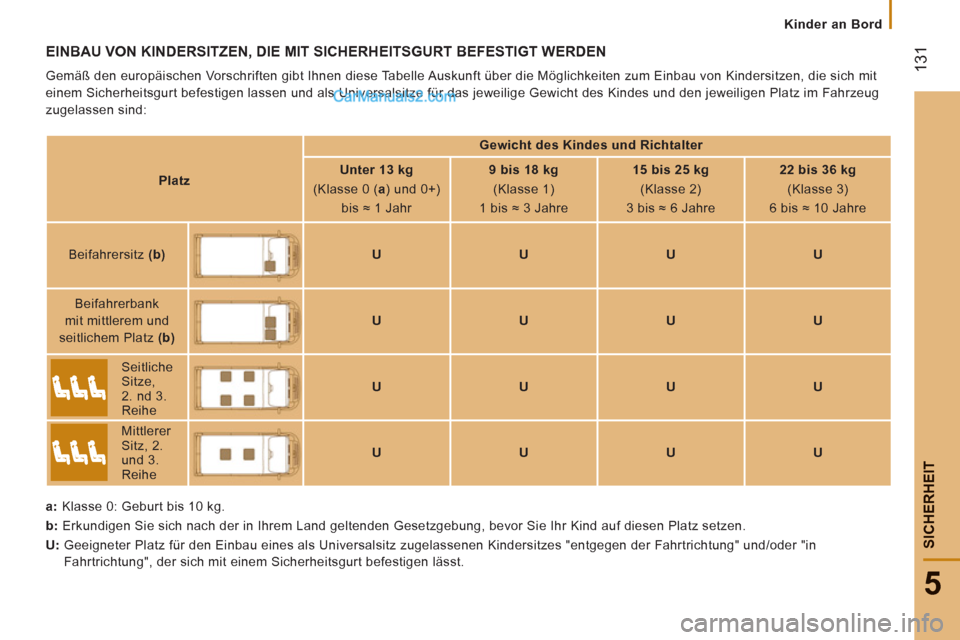

EINBAU VON KINDERSITZEN, DIE MIT SICHERHEITSGURT BEFESTIGT WERDEN

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit
einem Sicherheitsgurt befestigen lassen und als Universalsitze für das jeweilige Gewicht des Kindes und den jeweiligen Platz im Fahrzeug
zugelassen sind:


Gewicht des Kindes und Richtalter



Platz


Unter 13 kg
(Klasse 0 ( a
) und 0+)
bis ≈ 1 Jahr

9 bis 18 kg
(Klasse 1)
1 bis ≈ 3 Jahre

15 bis 25 kg
(Klasse 2)
3 bis ≈ 6 Jahre

22 bis 36 kg
(Klasse 3)
6 bis ≈ 10 Jahre
Beifahrersitz (b)

U


U


U


U

Beifahrerbank
mit mittlerem und
seitlichem Platz (b)

U


U




U


U


Seitliche
Sitze,
2. nd 3.
Reihe

U




U


U


U


Mittlerer
Sitz, 2.
und 3.
Reihe

U


U


U


U


a
: Klasse 0: Geburt bis 10 kg .

b : Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.

U
: Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes "entgegen der Fahrtrichtung" und/oder "in
Fahrtrichtung", der sich mit einem Sicherheitsgurt befestigen lässt.

132


Kinder an Bord

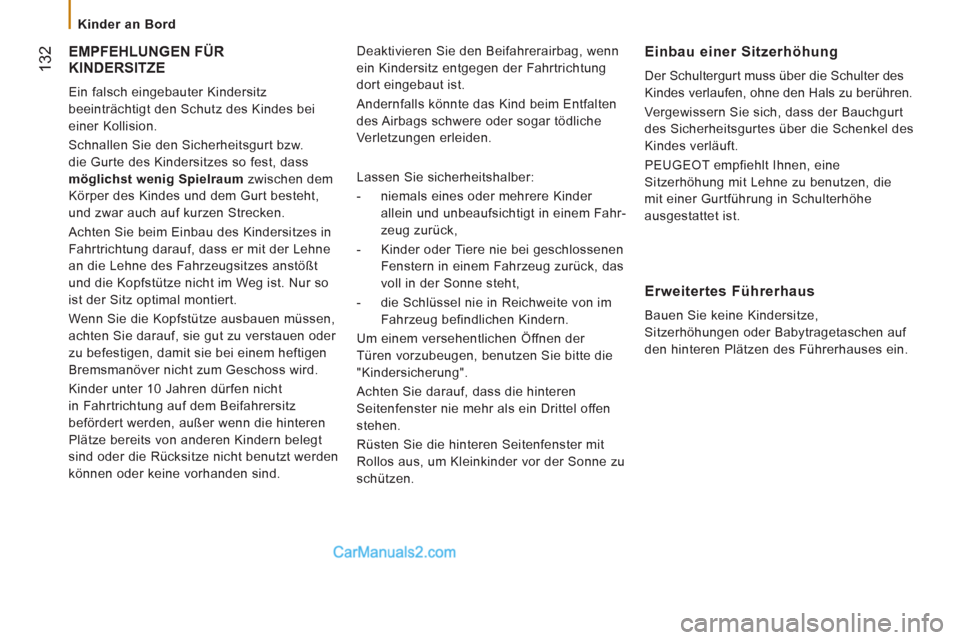

EMPFEHLUNGEN FÜR
KINDERSITZE
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum
zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes in
Fahrtrichtung darauf, dass er mit der Lehne
an die Lehne des Fahrzeugsitzes anstößt
und die Kopfstütze nicht im Weg ist. Nur so
ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen müssen,
achten Sie darauf, sie gut zu verstauen oder
zu befestigen, damit sie bei einem heftigen
Bremsmanöver nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrersitz
befördert werden, außer wenn die hinteren
Plätze bereits von anderen Kindern belegt
sind oder die Rücksitze nicht benutzt werden
können oder keine vorhanden sind. Deaktivieren Sie den Beifahrerairbag, wenn
ein Kindersitz entgegen der Fahrtrichtung
dort eingebaut ist.
Andernfalls könnte das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.

Lassen Sie sicherheitshalber:


- niemals eines oder mehrere Kinder
allein und unbeaufsichtigt in einem Fahr-
zeug zurück,

- Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das
voll in der Sonne steht,

- die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit
Rollos aus, um Kleinkinder vor der Sonne zu
schützen.


Einbau einer Sitzerhöhung

Der Schultergurt muss über die Schulter des
Kindes verlaufen, ohne den Hals zu berühren.
Vergewissern Sie sich, dass der Bauchgurt
des Sicherheitsgurtes über die Schenkel des
Kindes verläuft.
PEUGEOT empfiehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benutzen, die
mit einer Gurtführung in Schulterhöhe
ausgestattet ist.

Erweitertes Führerhaus

Bauen Sie keine Kindersitze,
Sitzerhöhungen oder Babytragetaschen auf
den hinteren Plätzen des Führerhauses ein.

133
6
ZUBEHÖR

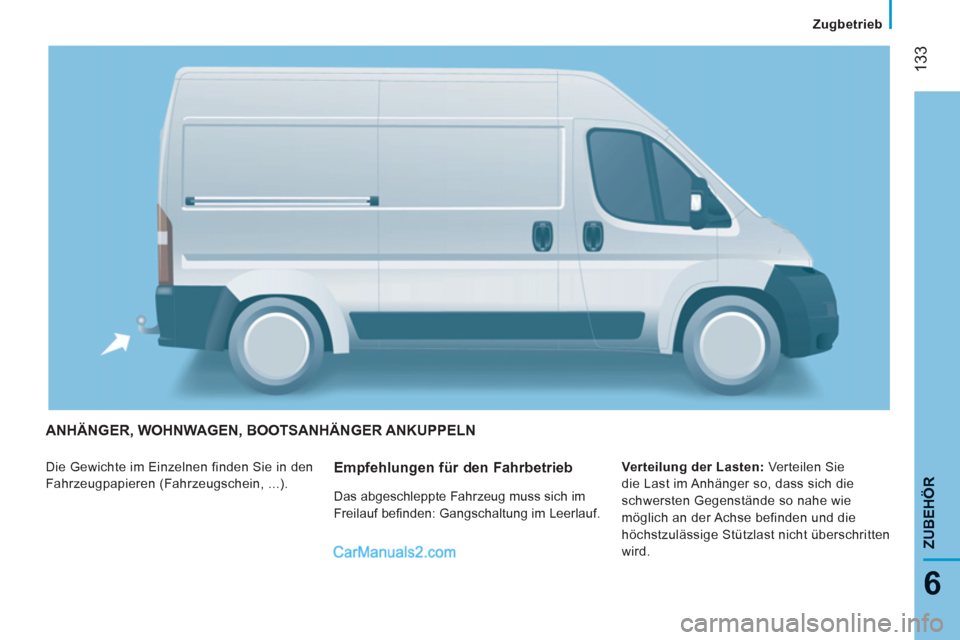

ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER ANKUPPELN
Die Gewichte im Einzelnen finden Sie in den
Fahrzeugpapieren (Fahrzeugschein, ...).
Verteilung der Lasten:
Verteilen Sie
die Last im Anhänger so, dass sich die
schwersten Gegenstände so nahe wie
möglich an der Achse befinden und die
höchstzulässige Stützlast nicht überschritten
wird.
Empfehlungen für den Fahrbetrieb

Das abgeschleppte Fahrzeug muss sich im
Freilauf befi nden: Gangschaltung im Leerlauf.

Zu
gbetrieb

134

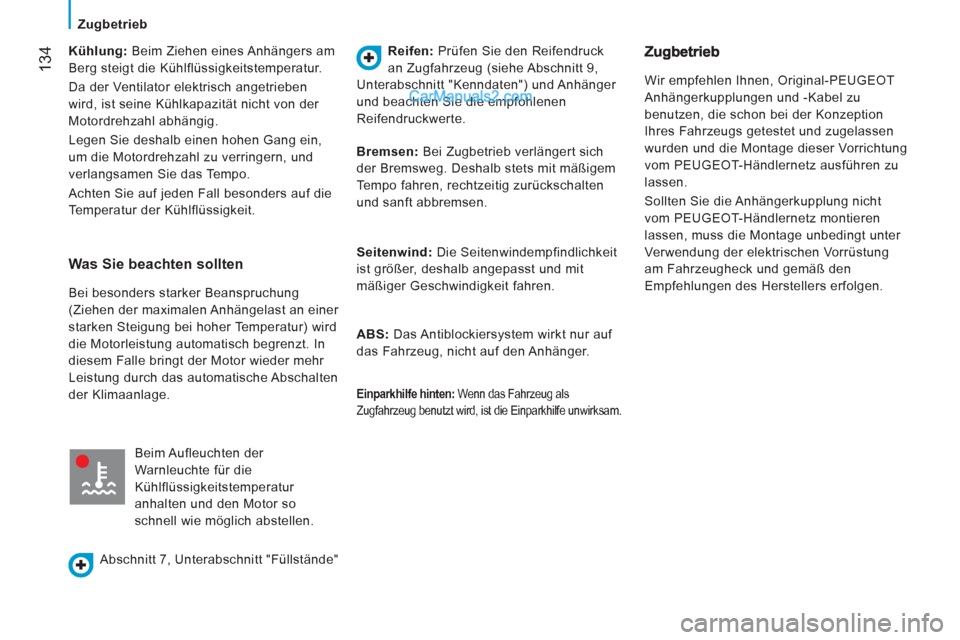

Kühlung:
Beim Ziehen eines Anhängers am
Berg steigt die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
Legen Sie deshalb einen hohen Gang ein,
um die Motordrehzahl zu verringern, und
verlangsamen Sie das Tempo.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
Reifen:
Prüfen Sie den Reifendruck
an Zugfahrzeug (siehe Abschnitt 9,
Unterabschnitt "Kenndaten") und Anhänger
und beachten Sie die empfohlenen
Reifendruckwerte.
Wir empfehlen Ihnen, Original-PEUGEOT
Anhängerkupplungen und -Kabel zu
benutzen, die schon bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden und die Montage dieser Vorrichtung
vom PEUGEOT-Händlernetz ausführen zu
lassen.
Sollten Sie die Anhängerkupplung nicht
vom PEUGEOT-Händlernetz montieren
lassen, muss die Montage unbedingt unter
Verwendung der elektrischen Vorrüstung
am Fahrzeugheck und gemäß den
Empfehlungen des Herstellers erfolgen.


Was Sie beachten sollten

Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast an einer
starken Steigung bei hoher Temperatur) wird
die Motorleistung automatisch begrenzt. In
diesem Falle bringt der Motor wieder mehr
Leistung durch das automatische Abschalten
der Klimaanlage.
Beim Aufleuchten der
Warnleuchte für die
Kühlflüssigkeitstemperatur
anhalten und den Motor so
schnell wie möglich abstellen.
Abschnitt 7, Unterabschnitt "Füllstände"
Bremsen:
Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit mäßigem
Tempo fahren, rechtzeitig zurückschalten
und sanft abbremsen.

Seitenwind:
Die Seitenwindempfindlichkeit
ist größer, deshalb angepasst und mit
mäßiger Geschwindigkeit fahren.

ABS:
Das Antiblockiersystem wirkt nur auf
das Fahrzeug, nicht auf den Anhänger.

Einparkhilfe hinten:
Wenn das Fahrzeug als
Zugfahrzeug benutzt wird, ist die Einparkhilfe unwirksam.



Zugbetrieb

135
6
ZUBEHÖR

Ausrüstung

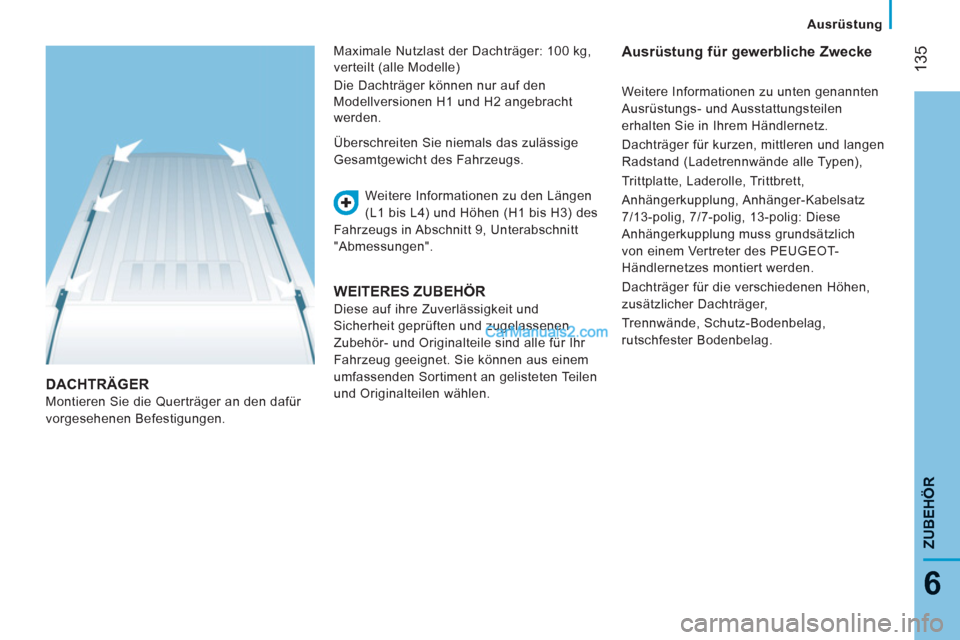

DACHTRÄGER

Montieren Sie die Querträger an den dafür
vorgesehenen Befestigungen. Weitere Informationen zu den Längen
(L1 bis L4) und Höhen (H1 bis H3) des
Fahrzeugs in Abschnitt 9, Unterabschnitt
"Abmessungen". Überschreiten Sie niemals das zulässige
Gesamtgewicht des Fahrzeugs.
WEITERES ZUBEHÖR

Diese auf ihre Zuverlässigkeit und
Sicherheit geprüften und zugelassenen
Zubehör- und Originalteile sind alle für Ihr
Fahrzeug geeignet. Sie können aus einem
umfassenden Sortiment an gelisteten Teilen
und Originalteilen wählen.
Ausrüstung für gewerbliche Zwecke Maximale Nutzlast der Dachträger: 100 kg,
verteilt (alle Modelle)
Die Dachträger können nur auf den
Modellversionen H1 und H2 angebracht
werden. Weitere Informationen zu unten genannten
Ausrüstungs- und Ausstattungsteilen
erhalten Sie in Ihrem Händlernetz.
Dachträger für kurzen, mittleren und langen
Radstand (Ladetrennwände alle Typen),
Trittplatte, Laderolle, Trittbrett,
Anhängerkupplung, Anhänger-Kabelsatz
7/13-polig, 7/7-polig, 13-polig: Diese
Anhängerkupplung muss grundsätzlich
von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
Dachträger für die verschiedenen Höhen,
zusätzlicher Dachträger,
Trennwände, Schutz-Bodenbelag,
rutschfester Bodenbelag.

136


Ausrüstung


Ein weiteres Zubehörprogramm umfasst die
Bereiche Komfort, Freizeit und Pflege:
Alarmanlagen, Scheibengravur,
Verbandkasten, Sicherheitsweste,
Einparkhilfe hinten, Warndreieck, ...
Mit den Airbags kompatible Bezüge für
Vordersitz, Gummifußmatten, Fußmatten
aus Stoff, Schneeketten, ...
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt und befestigt ist,

- legen Sie niemals mehrere Matten
übereinander. Autoradios, Freisprechanlage, Lautsprecher,
Navigationssystem, ... Zierleisten, Schmutzfänger vorne, Schmutzfänger
hinten, Holzfußboden, Windabweiser, ...

Einbau eines Funksenders
Vor dem nachträglichen Einbau eines
Funksenders mit Außenantenne an Ihrem
Fahrzeug empfehlen wir Ihnen, sich an
einen PEUGEOT-Vertreter zu wenden.
Die Vertreter des PEUGEOT-Händlernetzes
können Sie über die Eigenschaften der
Funksender informieren (Frequenzband,
maximale Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
elektromagnetische Verträglichkeit von
Kraftfahrzeugen (2004/104/EG) eingebaut
werden können. Scheibenreiniger, Reinigungs- und
Pflegemittel für innen und außen,
Ersatzglühlampen, ...
Der Einbau eines nicht von Automobiles
PEUGEOT empfohlenen elektrischen
Geräts oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage
Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter Ihrer Marke zu wenden, der
Ihnen gerne die empfohlenen Geräte oder
Zubehörteile zeigt.
Je nach Bestimmungsland ist es Vorschrift,
Sicherheitsweste, Warndreieck und
Ersatzglühlampen im Fahrzeug mitzuführen.

137
7

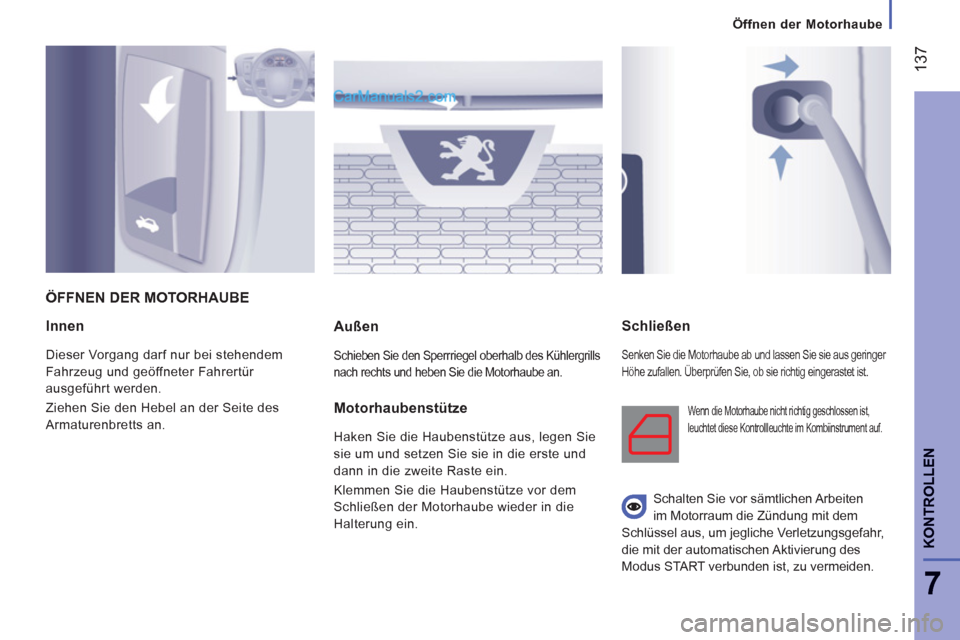

KONTROLLE
N
Innen
Dieser Vorgang darf nur bei stehendem
Fahrzeug und geöffneter Fahrertür
ausgeführt werden.
Ziehen Sie den Hebel an der Seite des
Armaturenbretts an.


Außen

Schieben Sie den Sperrriegel oberhalb des Kühlergrills
nach rechts und heben Sie die Motorhaube an.
Schließen

Senken Sie die Motorhaube ab und lassen Sie sie aus geringer
Höhe zufallen. Überprüfen Sie, ob sie richtig eingerastet ist.
ÖFFNEN DER MOTORHAUBE

Motorhaubenstütze

Haken Sie die Haubenstütze aus, legen Sie
sie um und setzen Sie sie in die erste und
dann in die zweite Raste ein.
Klemmen Sie die Haubenstütze vor dem
Schließen der Motorhaube wieder in die
Halterung ein.

Wenn die Motorhaube nicht richtig geschlossen ist,
leuchtet diese Kontrollleuchte im Kombiinstrument auf.
Schalten Sie vor sämtlichen Arbeiten
im Motorraum die Zündung mit dem
Schlüssel aus, um jegliche Verletzungsgefahr,
die mit der automatischen Aktivierung des
Modus START verbunden ist, zu vermeiden. Öffnen der Motorhaube

138

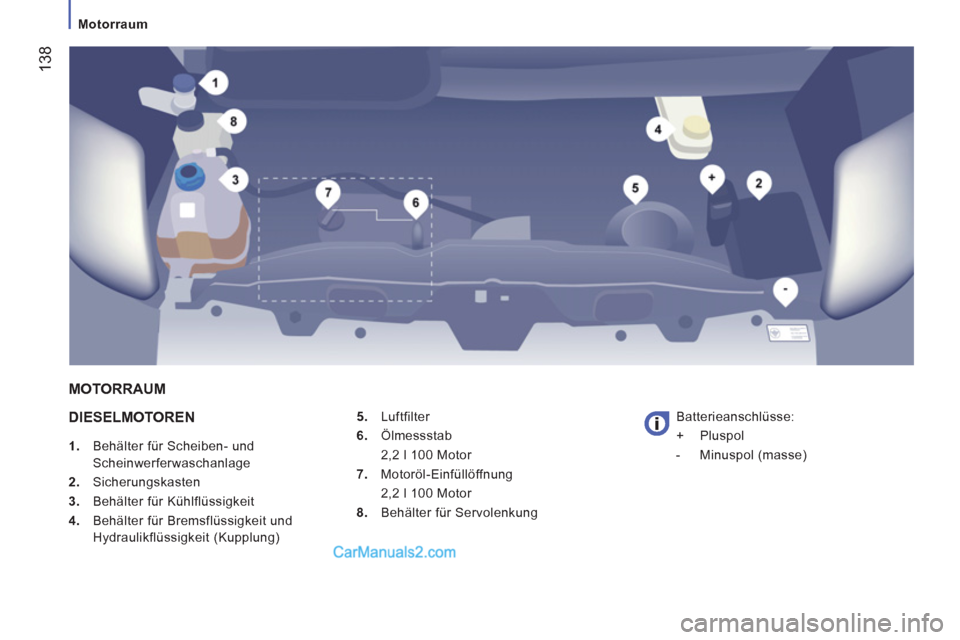

Motorraum


DIESELMOTOREN



1.
Behälter für Scheiben- und
Scheinwerferwaschanlage

2.
Sicherungskasten

3.
Behälter für Kühlflüssigkeit

4.
Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5.
Luftfilter

6.
Ölmessstab
2,2 l 100 Motor

7.
Motoröl-Einfüllöffnung
2,2 l 100 Motor

8.
Behälter für Servolenkung Batterieanschlüsse:
+ Pluspol
- Minuspol (masse)

MOTORRAUM
