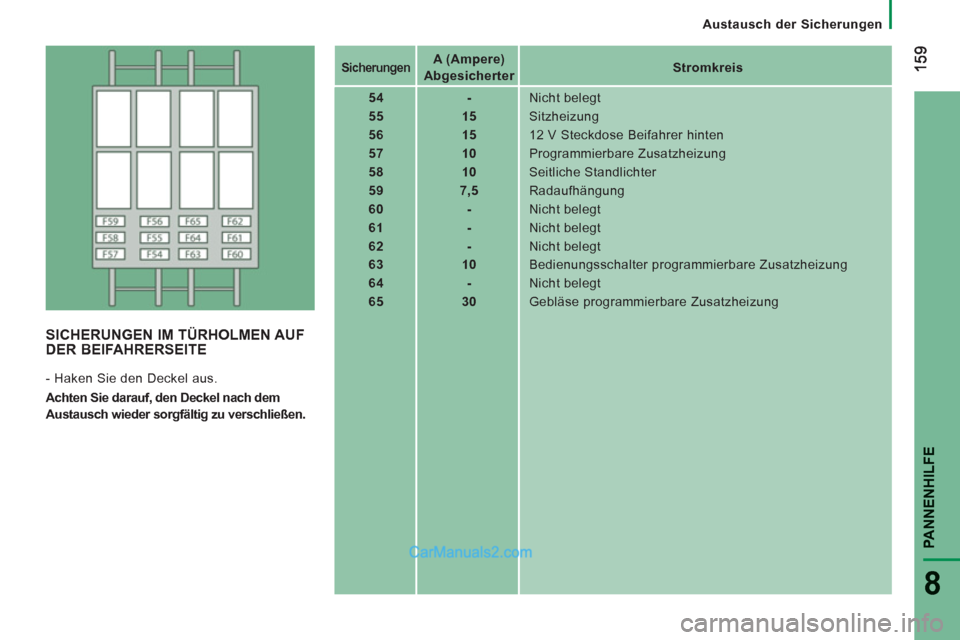

Austausch der Sicherungen


Sicherungen


A (Ampere)
Abgesicherter



Stromkreis



54


-
Nicht belegt


55


15
Sitzheizung


56


15
12 V Steckdose Beifahrer hinten


57


10
Programmierbare Zusatzheizung


58


10
Seitliche Standlichter


59


7,5
Radaufhängung


60


-
Nicht belegt


61


-
Nicht belegt


62


-
Nicht belegt


63


10
Bedienungsschalter programmierbare Zusatzheizung


64


-
Nicht belegt


65


30

Gebläse programmierbare Zusatzheizung
SICHERUNGEN IM TÜRHOLMEN AUFDER BEIFAHRERSEITE

- Haken Sie den Deckel aus.

Achten Sie darauf, den Deckel nach dem
Austausch wieder sorgfältig zu verschließen.

160


Austausch der Sicherungen

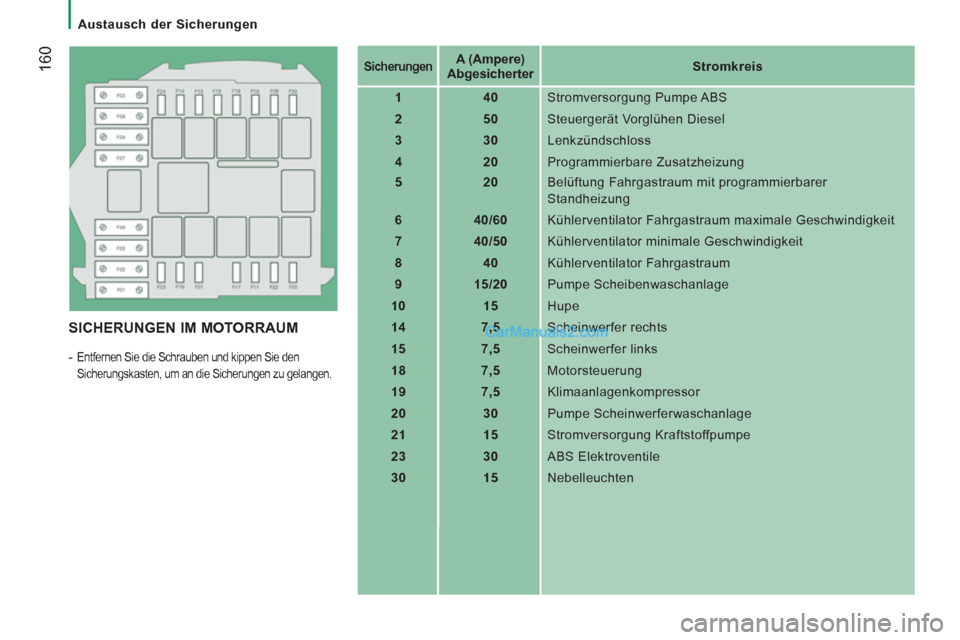

SICHERUNGEN IM MOTORRAUM

- Entfernen Sie die Schrauben und kippen Sie den
Sicherungskasten, um an die Sicherungen zu gelangen.


Sicherungen




A (Ampere)
Abgesicherter



Stromkreis



1


40
Stromversorgung Pumpe ABS


2


50
Steuergerät Vorglühen Diesel


3


30
Lenkzündschloss


4


20
Programmierbare Zusatzheizung


5


20
Belüftung Fahrgastraum mit programmierbarer
Standheizung


6


40/60
Kühlerventilator Fahrgastraum maximale Geschwindigkeit


7


40/50
Kühlerventilator minimale Geschwindigkeit


8


40
Kühlerventilator Fahrgastraum


9


15/20
Pumpe Scheibenwaschanlage


10


15
Hupe


14


7,5
Scheinwerfer rechts


15


7,5
Scheinwerfer links


18


7,5
Motorsteuerung


19


7,5
Klimaanlagenkompressor


20


30
Pumpe Scheinwerferwaschanlage


21


15
Stromversorgung Kraftstoffpumpe


23


30
ABS Elektroventile


30


15
Nebelleuchten

161
PANNENHILFE
8

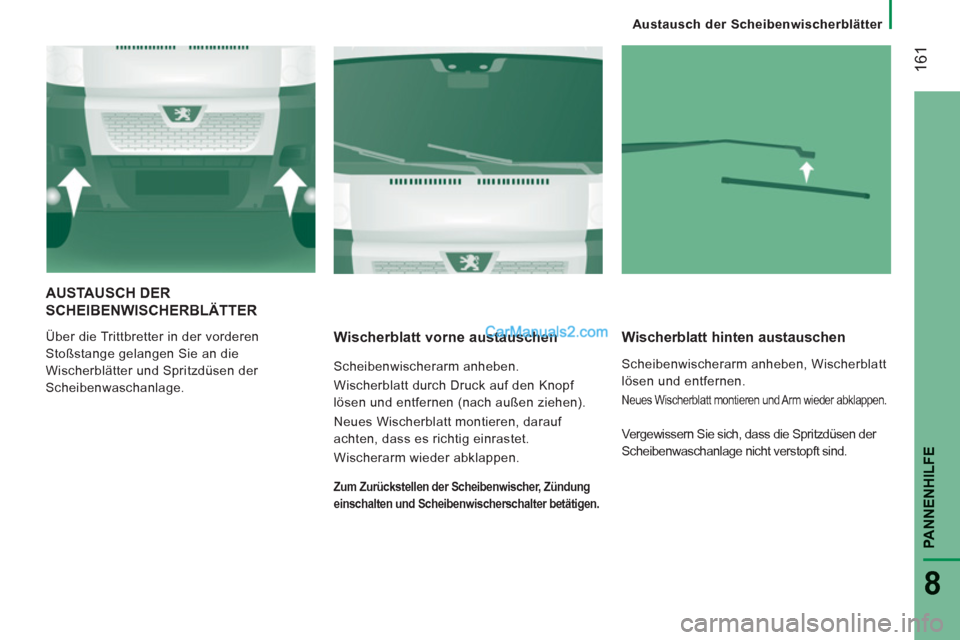

Austausch der Scheibenwischerblätter

AUSTA USCH DER
SCHEIBENWISCHERBLÄTTER

Über die Trittbretter in der vorderen
Stoßstange gelangen Sie an die
Wischerblätter und Spritzdüsen der
Scheibenwaschanlage.
Wischerblatt vorne austauschen

Scheibenwischerarm anheben.
Wischerblatt durch Druck auf den Knopf
lösen und entfernen (nach außen ziehen).
Neues Wischerblatt montieren, darauf
achten, dass es richtig einrastet.
Wischerarm wieder abklappen.
Wischerblatt hinten austauschen

Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
Neues Wischerblatt montieren und Arm wieder abklappen.


Zum Zurückstellen der Scheibenwischer, Zündung
einschalten und Scheibenwischerschalter betätigen.

Vergewissern Sie sich, dass die Spritzdüsen der
Scheibenwaschanlage nicht verstopft sind.

162


Fahrzeug abschleppen

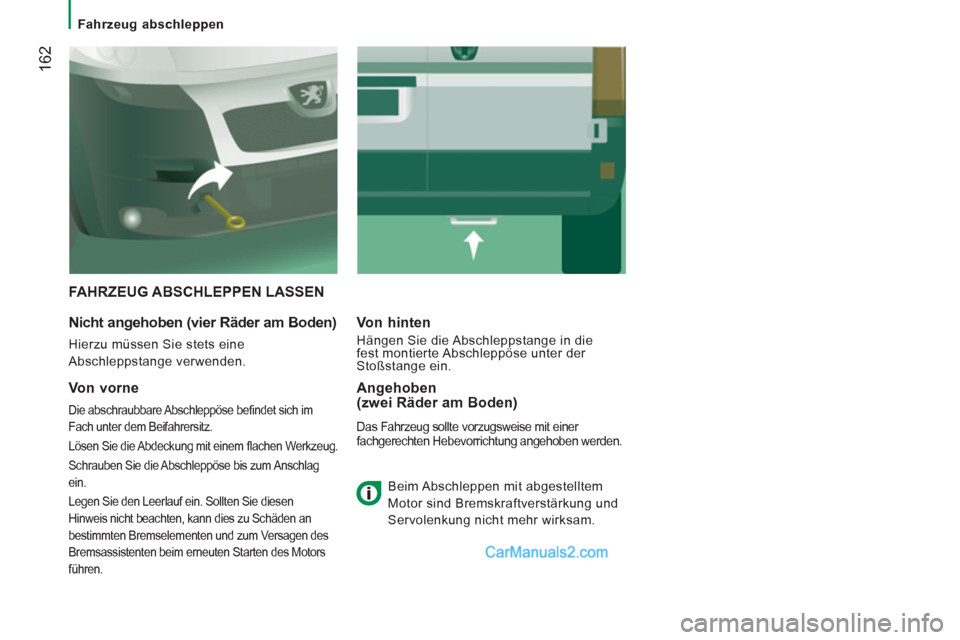

FAHRZEUG ABSCHLEPPEN LASSEN


Nicht angehoben (vier Räder am Boden)

Hierzu müssen Sie stets eine
Abschleppstange verwenden.
Von hinten

Hängen Sie die Abschleppstange in die
fest montierte Abschleppöse unter der
Stoßstange ein.

Von vorne

Die abschraubbare Abschleppöse befi ndet sich im
Fach unter dem Beifahrersitz.
Lösen Sie die Abdeckung mit einem fl achen Werkzeug.
Schrauben Sie die Abschleppöse bis zum Anschlag
ein.
Legen Sie den Leerlauf ein. Sollten Sie diesen
Hinweis nicht beachten, kann dies zu Schäden an
bestimmten Bremselementen und zum Versagen des
Bremsassistenten beim erneuten Starten des Motors
führen.
Angehoben(zwei Räder am Boden)

Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung angehoben werden.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.

9
TECHNISCHE DATE
N


Umwelt

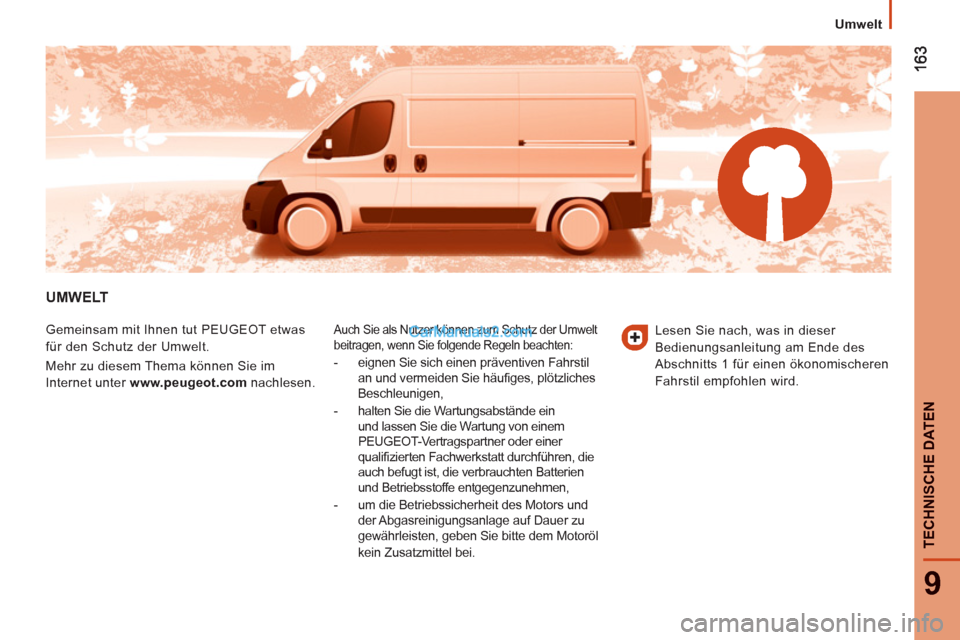

UMWELT

Gemeinsam mit Ihnen tut PEUGEOT etwas
für den Schutz der Umwelt.
Mehr zu diesem Thema können Sie im
Internet unter www.peugeot.com
nachlesen.
Auch Sie als Nutzer können zum Schutz der Umwelt
beitragen, wenn Sie folgende Regeln beachten:


- eignen Sie sich einen präventiven Fahrstil
an und vermeiden Sie häufi ges, plötzliches
Beschleunigen,

- halten Sie die Wartungsabstände ein
und lassen Sie die Wartung von einem
PEUGEOT-Vertragspartner oder einer
qualifi zierten Fachwerkstatt durchführen, die
auch befugt ist, die verbrauchten Batterien
und Betriebsstoffe entgegenzunehmen,

- um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer zu
gewährleisten, geben Sie bitte dem Motoröl
kein Zusatzmittel bei.

Lesen Sie nach, was in dieser
Bedienungsanleitung am Ende des
Abschnitts 1 für einen ökonomischeren
Fahrstil empfohlen wird.
163163

164


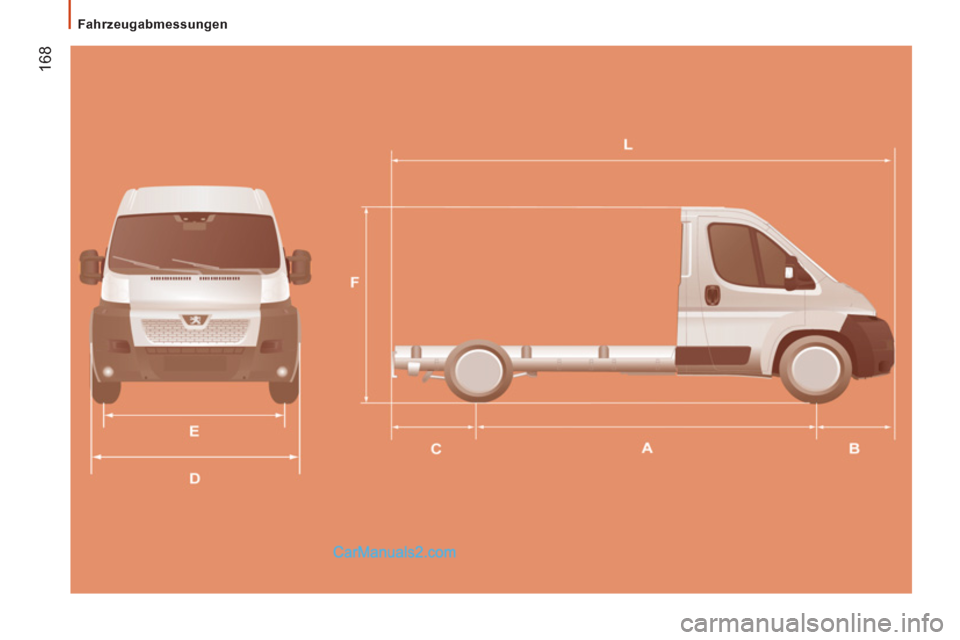

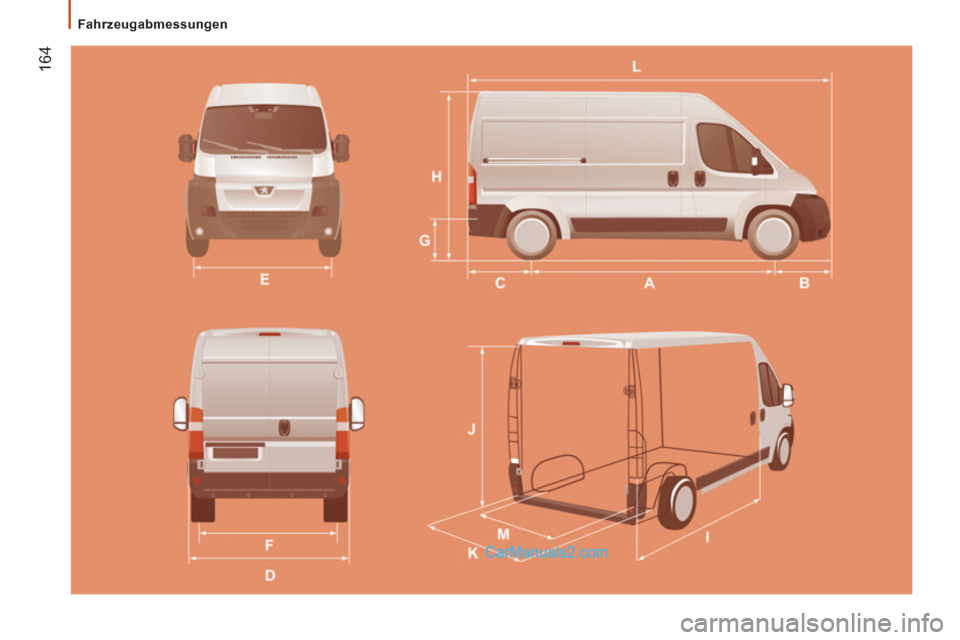

Fahrzeugabmessungen

165
9
TECHNISCHE DATE
N

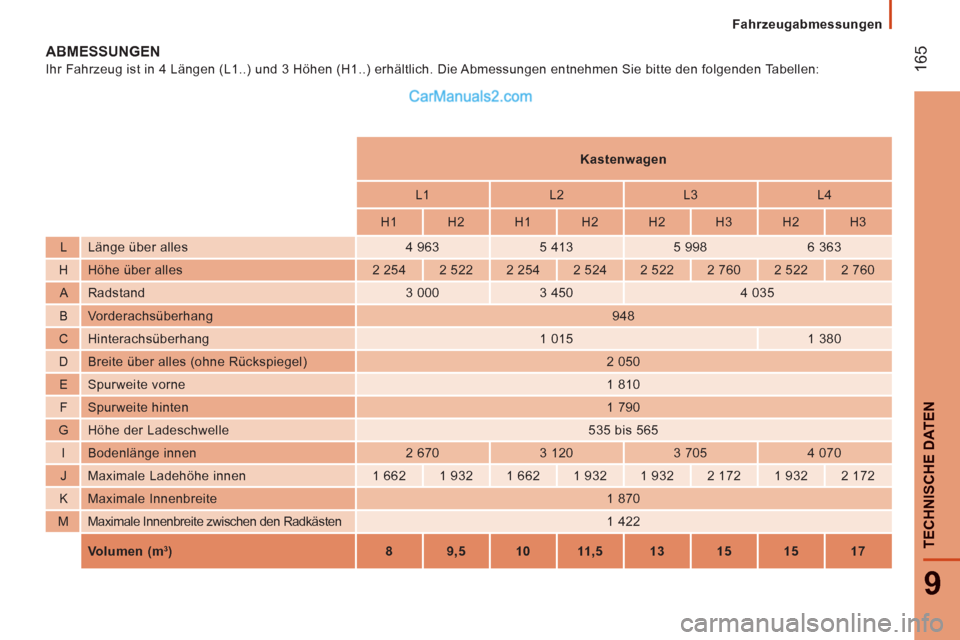

ABMESSUNGEN
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen:






Kastenwagen






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Länge über alles
4 963
5 413
5 998
6 363

H Höhe über alles
2 254
2 522
2 254
2 524
2 522
2 760
2 522
2 760

A Radstand
3 000
3 450
4 035

B Vorderachsüberhang
948

C Hinterachsüberhang
1 015
1 380

D Breite über alles (ohne Rückspiegel)
2 050

E Spurweite vorne

1 810

F Spurweite hinten

1 790

G Höhe der Ladeschwelle
535 bis 565

I Bodenlänge innen
2 670
3 120
3 705
4 070

J Maximale Ladehöhe innen
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maximale Innenbreite
1 870

M Maximale Innenbreite zwischen den Radkästen
1 422





Volumen (m3)

8


9,5


10


11,5


13

15


15


17


Fahrzeu
gabmessungen

166

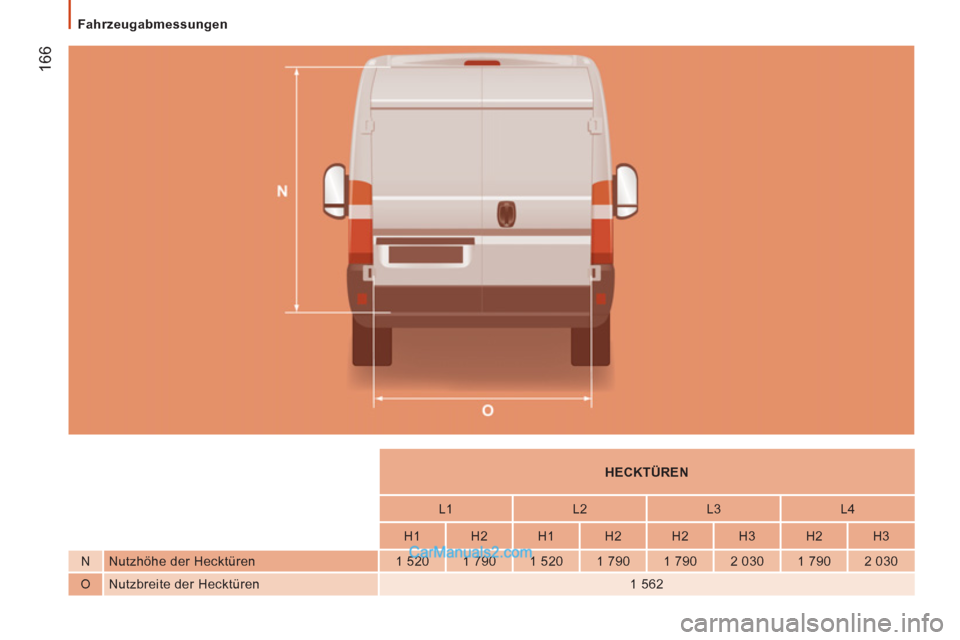

HECKTÜREN






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Nutzhöhe der Hecktüren
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Nutzbreite der Hecktüren
1 562

Fahrzeu
gabmessungen

167
9
TECHNISCHE DATE
N

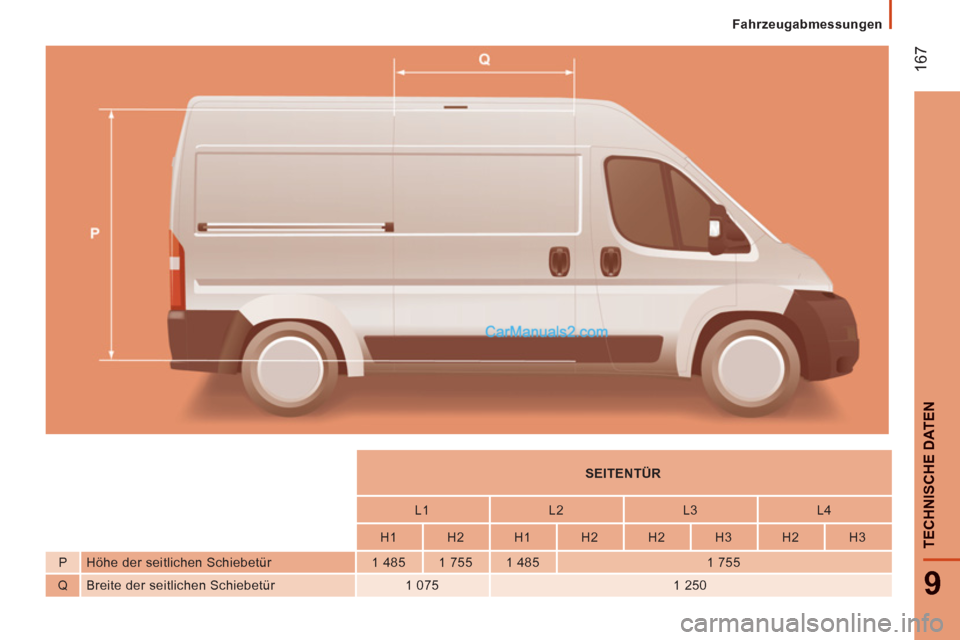

SEITENTÜR






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Höhe der seitlichen Schiebetür
1 485
1 755
1 485
1 755

Q Breite der seitlichen Schiebetür
1 075
1 250

Fahrzeu
gabmessungen

168
