Peugeot Boxer 2013 Betriebsanleitung (in German)

49
3
ERGONOMIE UND KOMFOR
T
SCHEINWERFERVERSTELLUNG

Je nach Beladung Ihres Fahrzeugs empfiehlt
es sich, die Scheinwerfer in der Höhe zu
verstellen.
Dies ist bei eingeschaltetem Abblend- oder
Fernlicht möglich.
Durch mehrfachen Druck auf
diese Tasten am Armaturenbrett
lassen sich die Scheinwerfer
einstellen.
Eine Kontrollleuchte in der
Anzeige gibt die gewählte
Scheinwerfereinstellung
(0, 1, 2, 3) an.
STANDLICHT
Diese Funktion bietet die Möglichkeit,
das Licht für die Dauer des Parkens
eingeschaltet zu lassen; Zündung aus,
Zündschlüssel auf STOP oder abgezogen.
Drehen Sie den Ring des Lichtschalters
auf O, dann auf Abblend- oder Fernlicht.

Die Kontrollleuchte in der
Instrumententafel schaltet
sich ein.
Das Licht bleibt eingeschaltet,
solange das Fahrzeug geparkt ist.
Wenn es länger eingeschaltet bleibt,
kann dies zu einer starken Entladung der
Fahrzeugbatterie führen.

Reisen ins Ausland
Um in einem Land zu fahren,
in dem auf der dem Vertriebsland
entgegengesetzten Seite gefahren wird,
ist es notwendig, die Einstellung der
Scheinwerfer anzupassen, um die anderen
Verkehrsteilnehmer auf der Gegenfahrbahn
nicht zu blenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


Bedienun
gsschalter am Lenkrad

50

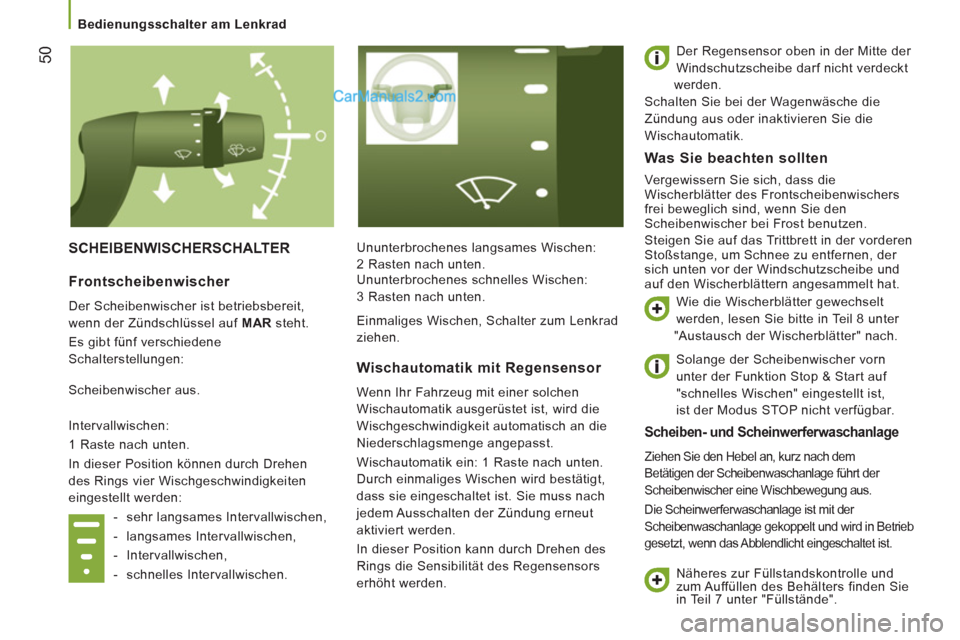

SCHEIBENWISCHERSCHALTER
Ununterbrochenes langsames Wischen:
2 Rasten nach unten. Der Regensensor oben in der Mitte der
Windschutzscheibe darf nicht verdeckt
werden.
Schalten Sie bei der Wagenwäsche die
Zündung aus oder inaktivieren Sie die
Wischautomatik.
Scheiben- und Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage führt der
Scheibenwischer eine Wischbewegung aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird in Betrieb
gesetzt, wenn das Abblendlicht eingeschaltet ist.
Frontscheibenwischer

Der Scheibenwischer ist betriebsbereit,
wenn der Zündschlüssel auf MAR
steht.
Es gibt fünf verschiedene
Schalterstellungen:
Scheibenwischer aus.
Intervallwischen:
1 Raste nach unten.
In dieser Position können durch Drehen
des Rings vier Wischgeschwindigkeiten
eingestellt werden:


- sehr langsames Intervallwischen,

- langsames Intervallwischen,

- Intervallwischen,

- schnelles Intervallwischen.
Wischautomatik mit Regensensor

Wenn Ihr Fahrzeug mit einer solchen
Wischautomatik ausgerüstet ist, wird die
Wischgeschwindigkeit automatisch an die
Niederschlagsmenge angepasst.
Wischautomatik ein: 1 Raste nach unten.
Durch einmaliges Wischen wird bestätigt,
dass sie eingeschaltet ist. Sie muss nach
jedem Ausschalten der Zündung erneut
aktiviert werden.
In dieser Position kann durch Drehen des
Rings die Sensibilität des Regensensors
erhöht werden.

Was Sie beachten sollten

Vergewissern Sie sich, dass die
Wischerblätter des Frontscheibenwischers
frei beweglich sind, wenn Sie den
Scheibenwischer bei Frost benutzen.
Steigen Sie auf das Trittbrett in der vorderen
Stoßstange, um Schnee zu entfernen, der
sich unten vor der Windschutzscheibe und
auf den Wischerblättern angesammelt hat.
Wie die Wischerblätter gewechselt
werden, lesen Sie bitte in Teil 8 unter
"Austausch der Wischerblätter" nach.

Näheres zur Füllstandskontrolle und
zum Auffüllen des Behälters finden Sie
in Teil 7 unter "Füllstände". Ununterbrochenes schnelles Wischen:
3 Rasten nach unten.
Einmaliges Wischen, Schalter zum Lenkrad
ziehen.







Solange der Scheibenwischer vorn
unter der Funktion Stop & Start auf
"schnelles Wischen" eingestellt ist,
ist der Modus STOP nicht verfügbar.

Bedienun
gsschalter am Lenkrad

51
3
ERGONOMIE UND KOMFOR
T

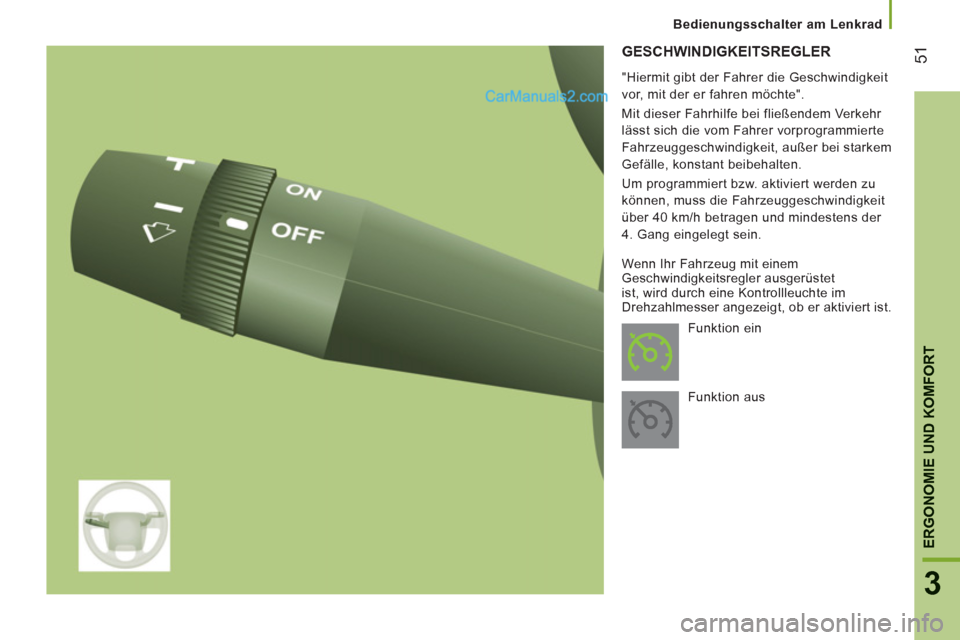

GESCHWINDIGKEITSREGLER

"Hiermit gibt der Fahrer die Geschwindigkeit
vor, mit der er fahren möchte".
Mit dieser Fahrhilfe bei fließendem Verkehr
lässt sich die vom Fahrer vorprogrammierte
Fahrzeuggeschwindigkeit, außer bei starkem
Gefälle, konstant beibehalten.
Um programmiert bzw. aktiviert werden zu
können, muss die Fahrzeuggeschwindigkeit
über 40 km/h betragen und mindestens der
4. Gang eingelegt sein.
Funktion ein
Funktion aus Wenn Ihr Fahrzeug mit einem
Geschwindigkeitsregler ausgerüstet
ist, wird durch eine Kontrollleuchte im
Drehzahlmesser angezeigt, ob er aktiviert ist.

Bedienun
gsschalter am Lenkrad

52

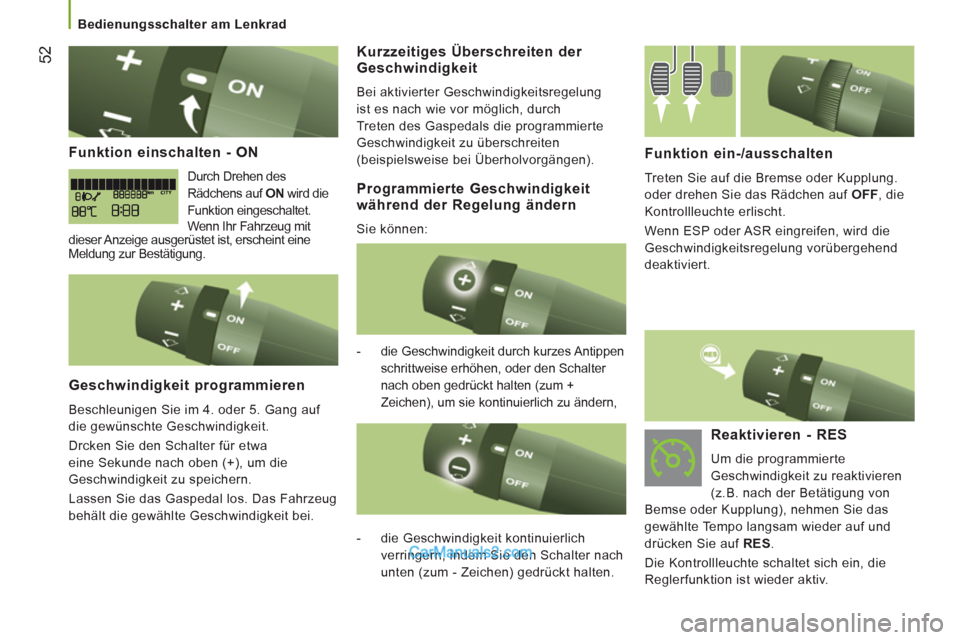

Funktion einschalten - ON

Durch Drehen des
Rädchens auf ON
wird die
Funktion eingeschaltet.
Wenn Ihr Fahrzeug mit
dieser Anzeige ausgerüstet ist, erscheint eine
Meldung zur Bestätigung.


Geschwindigkeit programmieren

Beschleunigen Sie im 4. oder 5. Gang auf
die gewünschte Geschwindigkeit.
Drcken Sie den Schalter für etwa
eine Sekunde nach oben (+), um die
Geschwindigkeit zu speichern.
Lassen Sie das Gaspedal los. Das Fahrzeug
behält die gewählte Geschwindigkeit bei.


Funktion ein-/ausschalten

Treten Sie auf die Bremse oder Kupplung.
oder drehen Sie das Rädchen auf OFF
, die
Kontrollleuchte erlischt.
Wenn ESP oder ASR eingreifen, wird die
Geschwindigkeitsregelung vorübergehend
deaktiviert.


-
die Geschwindigkeit durch kurzes Antippen
schrittweise erhöhen, oder den Schalter
nach oben gedrückt halten (zum +
Zeichen), um sie kontinuierlich zu ändern,
Kurzzeitiges Überschreiten der Geschwindigkeit
Bei aktivierter Geschwindigkeitsregelung
ist es nach wie vor möglich, durch
Treten des Gaspedals die programmierte
Geschwindigkeit zu überschreiten
(beispielsweise bei Überholvorgängen).

- die Geschwindigkeit kontinuierlich
verringern, indem Sie den Schalter nach
unten (zum - Zeichen) gedrückt halten.



Reaktivieren - RES

Um die programmierte
Geschwindigkeit zu reaktivieren
(z.B. nach der Betätigung von
Bemse oder Kupplung), nehmen Sie das
gewählte Tempo langsam wieder auf und
drücken Sie auf RES
.
Die Kontrollleuchte schaltet sich ein, die
Reglerfunktion ist wieder aktiv.
Programmierte Geschwindigkeit
während der Regelung ändern
Sie können:

Bedienun
gsschalter am Lenkrad

53
3
ERGONOMIE UND KOMFOR
T

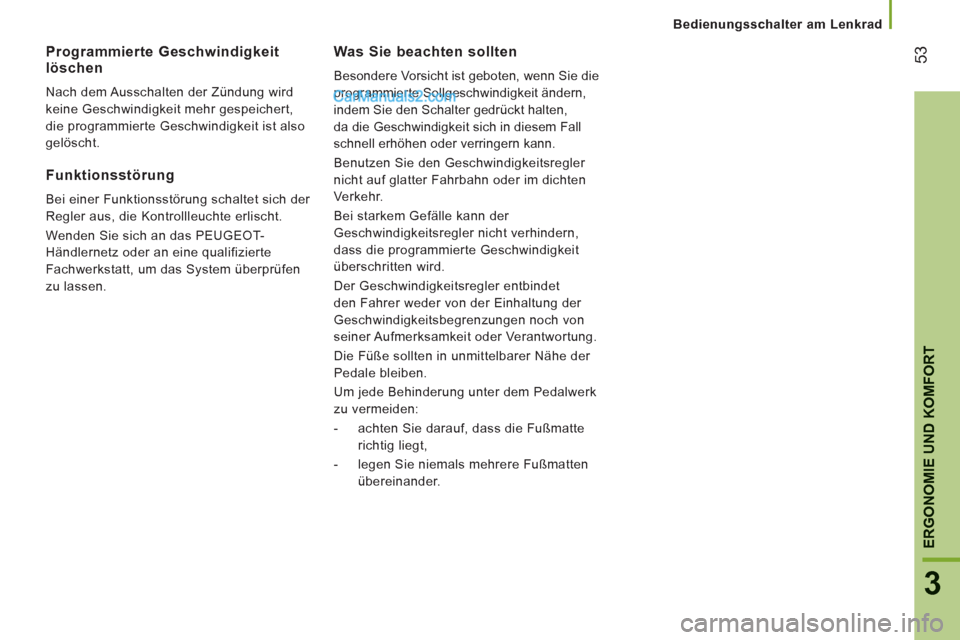

Was Sie beachten sollten

Besondere Vorsicht ist geboten, wenn Sie die
programmierte Sollgeschwindigkeit ändern,
indem Sie den Schalter gedrückt halten,
da die Geschwindigkeit sich in diesem Fall
schnell erhöhen oder verringern kann.
Benutzen Sie den Geschwindigkeitsregler
nicht auf glatter Fahrbahn oder im dichten
Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht verhindern,
dass die programmierte Geschwindigkeit
überschritten wird.
Der Geschwindigkeitsregler entbindet
den Fahrer weder von der Einhaltung der
Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit oder Verantwortung.
Die Füße sollten in unmittelbarer Nähe der
Pedale bleiben.
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt,

- legen Sie niemals mehrere Fußmatten
übereinander.

Programmierte Geschwindigkeitlöschen

Nach dem Ausschalten der Zündung wird
keine Geschwindigkeit mehr gespeichert,
die programmierte Geschwindigkeit ist also
gelöscht.
Funktionsstörung

Bei einer Funktionsstörung schaltet sich der
Regler aus, die Kontrollleuchte erlischt.
Wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt, um das System überprüfen
zu lassen.

Bedienun
gsschalter am Lenkrad

54


Belüften


BELÜFTEN


ABTAUEN UND BESEITIGUNG NIEDERGESCHLAGENER FEUCHTIGKEIT

Manuelle Einstellung
Stellen Sie den Schalter für die
Luftverteilung in diese Position.
Um die Windschutzscheibe schneller
und effi zienter abzutauen und die
niedergeschlagene Feuchtigkeit zu beseitigen:

Heckscheiben- und
Außenspiegelheizung
Diese funktioniert nur bei laufendem
Motor. Durch Druck auf diese
Taste wird die Heckscheiben- und
Außenspiegelheizung eingeschaltet
und sorgt für die schnelle Beseitigung von Eis und
niedergeschlagener Feuchtigkeit.
Die Heizung schaltet sich selbsttätig aus,
um einen übermäßigen Stromverbrauch zu
vermeiden. Sie schaltet sich beim Abstellen des
Motors aus, wird jedoch beim nächsten Starten
wieder in Betrieb gesetzt.
Durch Druck auf diese Taste wird die Heizung
ausgeschaltet.


- erhöhen Sie die Gebläsestärke,
Sobald Sie den Frischlufteinlass
öffnen, wird die Innenluft wieder
gegen Frischluft ausgetauscht.
Windschutzscheibe und Seitenscheiben
Die Lüftungsschlitze unten an der
Windschutzscheibe und die seitlichen
Düsen für die Seitenscheiben unterstützen
die Wirkung der Abtaufunktion. Decken Sie
Luftaustritte nicht ab.
Staubpartikel werden vom Pollenfilter
permanent und effizient gefiltert.
Mit der Umluftfunktion (aktivierbar
vom Fahrer oder Beifahrer) lässt
sich der Fahrzeuginnenraum von der
Außenluft abschirmen. Sie sollte jedoch
nur vorübergehend benutzt werden.
Normalerweise sollte der Frischlufteinlass
geöffnet sein.
- stellen Sie den Schalter für die
Frischluftzufuhr vorübergehend
auf Umluft.







Solange die Funktion
Beschlagfreihalten der Heckscheibe
unter der Funktion Stop & Start
aktiviert ist, ist der Modus STOP nicht
verfügbar.

55
3
ERGONOMIE UND KOMFOR
T


Belüften

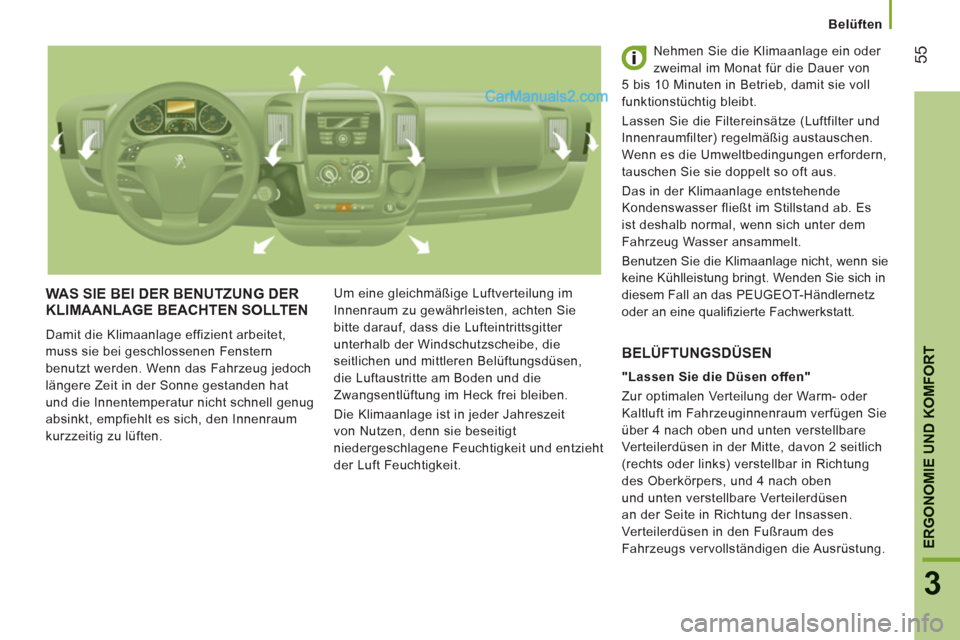

WAS SIE BEI DER BENUTZUNG DERKLIMAANLAGE BEACHTEN SOLLTEN

Damit die Klimaanlage effizient arbeitet,
muss sie bei geschlossenen Fenstern
benutzt werden. Wenn das Fahrzeug jedoch
längere Zeit in der Sonne gestanden hat
und die Innentemperatur nicht schnell genug
absinkt, empfiehlt es sich, den Innenraum
kurzzeitig zu lüften. Um eine gleichmäßige Luftverteilung im
Innenraum zu gewährleisten, achten Sie
bitte darauf, dass die Lufteintrittsgitter
unterhalb der Windschutzscheibe, die
seitlichen und mittleren Belüftungsdüsen,
die Luftaustritte am Boden und die
Zwangsentlüftung im Heck frei bleiben.
Die Klimaanlage ist in jeder Jahreszeit
von Nutzen, denn sie beseitigt
niedergeschlagene Feuchtigkeit und entzieht
der Luft Feuchtigkeit. Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll
funktionstüchtig bleibt.
Lassen Sie die Filtereinsätze (Luftfilter und
Innenraumfilter) regelmäßig austauschen.
Wenn es die Umweltbedingungen erfordern,
tauschen Sie sie doppelt so oft aus.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab. Es
ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Benutzen Sie die Klimaanlage nicht, wenn sie
keine Kühlleistung bringt. Wenden Sie sich in
diesem Fall an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Fachwerkstatt.

"Lassen Sie die Düsen offen"
Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum verfügen Sie
über 4 nach oben und unten verstellbare
Verteilerdüsen in der Mitte, davon 2 seitlich
(rechts oder links) verstellbar in Richtung
des Oberkörpers, und 4 nach oben
und unten verstellbare Verteilerdüsen
an der Seite in Richtung der Insassen.
Verteilerdüsen in den Fußraum des
Fahrzeugs vervollständigen die Ausrüstung.

BELÜFTUNGSDÜSEN

56


Belüften

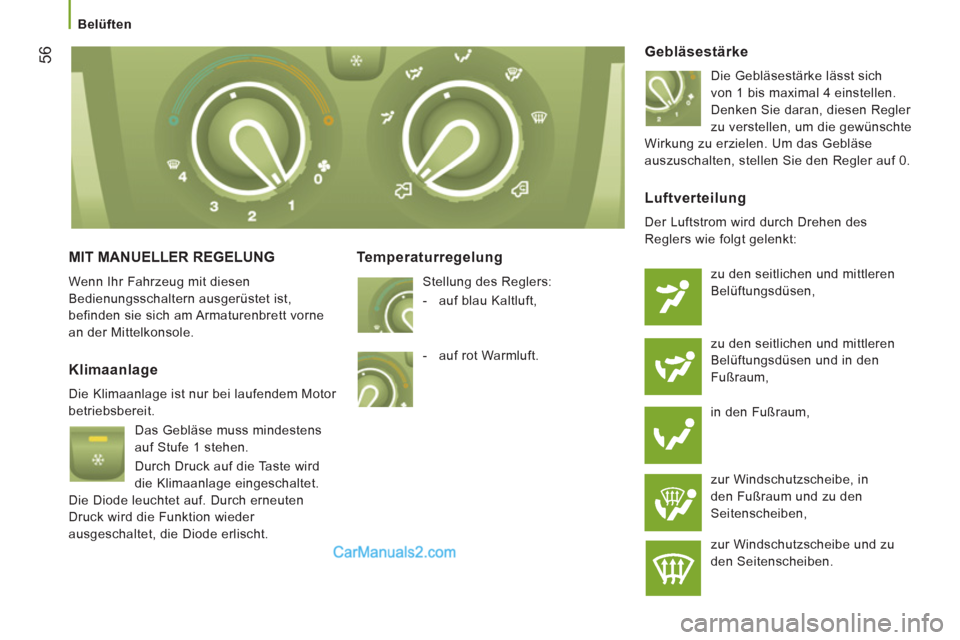

MIT MANUELLER REGELUNG

Wenn Ihr Fahrzeug mit diesen
Bedienungsschaltern ausgerüstet ist,
befinden sie sich am Armaturenbrett vorne
an der Mittelkonsole.
Temperaturregelung
Stellung des Reglers:


- auf blau Kaltluft,


Gebläsestärke

Die Gebläsestärke lässt sich
von 1 bis maximal 4 einstellen.
Denken Sie daran, diesen Regler
zu verstellen, um die gewünschte
Wirkung zu erzielen. Um das Gebläse
auszuschalten, stellen Sie den Regler auf 0.


Klimaanlage

Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit.
Das Gebläse muss mindestens
auf Stufe 1 stehen.
Durch Druck auf die Taste wird
die Klimaanlage eingeschaltet.
Die Diode leuchtet auf. Durch erneuten
Druck wird die Funktion wieder
ausgeschaltet, die Diode erlischt.


Luftverteilung

Der Luftstrom wird durch Drehen des
Reglers wie folgt gelenkt:
zu den seitlichen und mittleren
Belüftungsdüsen,
zu den seitlichen und mittleren
Belüftungsdüsen und in den
Fußraum,
in den Fußraum,
zur Windschutzscheibe, in
den Fußraum und zu den
Seitenscheiben,
zur Windschutzscheibe und zu
den Seitenscheiben.
- auf rot Warmluft.

57
3
ERGONOMIE UND KOMFOR
T


Belüften
Frischlufteinlass


EMPFEHLUNGEN ZUR EINSTELLUNG DER KLIMAANLAGE

Zum richtigen Gebrauch der Anlage empfehlen wir Ihnen folgende Einstellungen:
Umwälzung der Innenluft

In diese Position sollte der Regler
nur vorübergehend gestellt werden.
Wird die Umluftfunktion
zusammen mit der Klimaanlage
und dem Gebläse (Einstellung von 1 bis 4)
benutzt, so lässt sich damit der gewünschte
Effekt sowohl im Warmluft- als auch im
Kaltluftbereich erzielen.
In der Umluftfunktion wird der Innenraum
vorübergehend gegen Geruchs- und
Rauchbelästigung von außen abgeschirmt.
Für...
Luftverteilung
Temperatur
Gebläsestärke

Luftumwälzung



AC

Warm











-

Kalt














Abtauen
Abtrocknen












Wenn Sie die gewünschte Wirkung erzielt
haben, stellen Sie den Regler wieder
auf Frischlufteinlass. Durch Öffnen des
Frischlufteinlasses wird die verbrauchte
Innenluft wieder gegen frische Luft
ausgetauscht und an den Scheiben
niedergeschlagene Luft beseitigt. Lassen
Sie den Regler vorzugsweise in dieser
Position stehen. Er sollte vorzugsweise in dieser
Position stehen.

58


Belüften


MIT AUTOMATISCHER REGELUNG

Wenn Ihr Fahrzeug mit diesen
Bedienungsschaltern ausgerüstet ist,
befinden sie sich am Armaturenbrett vorne
an der Mittelkonsole. Sie ist an ihrem
Kontrollbildschirm zu erkennen.
VOLLAUTOMATIK
Einschalten auf FULL AUTO
: Durch
einen Druck auf den Schalter AUTO

werden die Funktionen der Anlage
eingeschaltet. Die Bestätigung erfolgt
durch die Anzeige FULL AUTO
. Dies
ist die normale Betriebsart der automatischen
Klimaanlage.
Mit dem beweglichen Ring um den Schalter AUTO
stellen Sie die gewünschte Komforttemperatur ein, und
zwar zwischen:


- HI (High bis ≈ 32) und


- LO (Low bis ≈ 16).
Die Anlage regelt die Luftverteilung, die Gebläsestärke
und die Frischluftzufuhr, um den Klimakomfort
entsprechend der auf der Skala anzeigten
Stufe und eine ausreichende Luftzirkulation im Fahrzeuginnenraum zu gewährleisten.
Sie brauchen keinerlei Einstellung
vorzunehmen.
Kontrollbildschirm für den Betriebszustand
der automatischen Klimaanlage

Individuell einstellbare AUTOMATIK

Einschalten auf AUTO
, bestimmte
Einstellungen können geändert werden:
Luftverteilung, Gebläsestärke, Kühlluft
und Frischluftzufuhr/Luftumwälzung.
Die Anzeige schaltet von FULL AUTO
auf AUTO
um.
Um wieder zum Vollautomatikbetrieb zu wechseln,
drücken Sie erneut auf diese Taste. Die Anzeige
vorn auf dem Schalter springt von AUTO
auf FULL
AUTO
um.
Wenn das System nach manueller Einstellung
die gewählte Stufe nicht einhalten kann, blinkt sie
und AUTO
erlischt. Drücken Sie auf den Schalter
AUTO
, um wieder auf automatische Regelung
umzuschalten.


Kühlluft ausschalten

Durch Druck auf diesen Schalter
wird die Kühlluftfunktion
ausgeschaltet. Die Schneeflocke
verschwindet aus der Anzeige.

Anlage ganz ausschalten

Durch Druck auf diesen
Schalter wird die Anlage ganz
ausgeschaltet. Leuchtdiode und
Anzeige erlöschen. Bei laufendem Motor und eingeschalteter
Klimaanlage erscheint dieses Symbol
und die Meldung FULL AUTO
.
Die übrigen Daten werden je nach der vom
Benutzer gewählten Einstellung angezeigt.
