Peugeot Boxer 2013 Betriebsanleitung (in German)

79
4

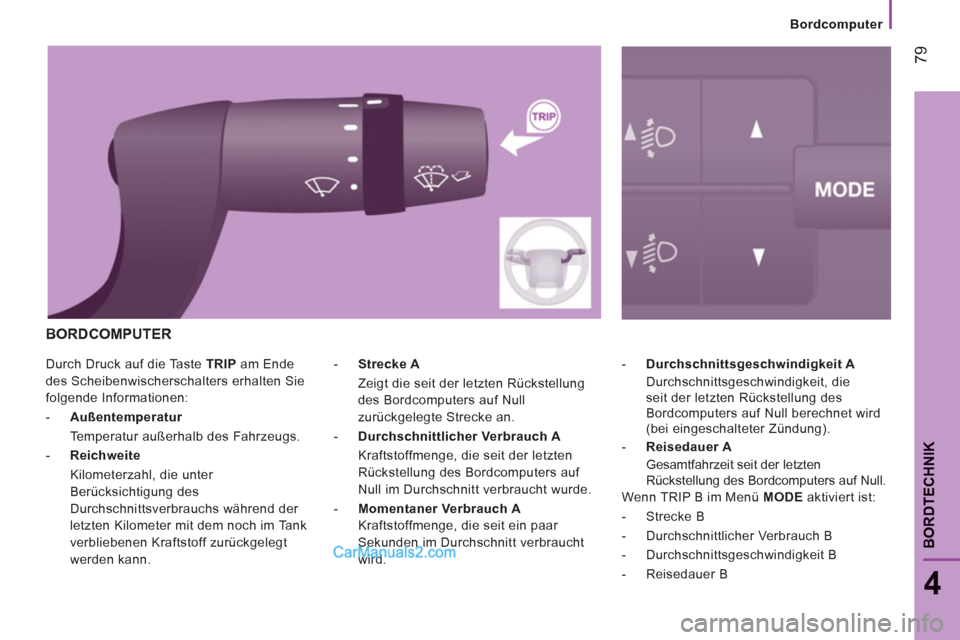

BORDTECHNIK
Durch Druck auf die Taste TRIP
am Ende
des Scheibenwischerschalters erhalten Sie
folgende Informationen:


- Außentemperatur
Temperatur außerhalb des Fahrzeugs.

- Reichweite
Kilometerzahl, die unter
Berücksichtigung des
Durchschnittsverbrauchs während der
letzten Kilometer mit dem noch im Tank
verbliebenen Kraftstoff zurückgelegt
werden kann.
- Durchschnittsgeschwindigkeit A
Durchschnittsgeschwindigkeit, die
seit der letzten Rückstellung des
Bordcomputers auf Null berechnet wird
(bei eingeschalteter Zündung).

- Reisedauer A
Gesamtfahrzeit seit der letzten
Rückstellung des Bordcomputers auf Null.
- Strecke A
Zeigt die seit der letzten Rückstellung
des Bordcomputers auf Null
zurückgelegte Strecke an.

- Durchschnittlicher Verbrauch A
Kraftstoffmenge, die seit der letzten
Rückstellung des Bordcomputers auf
Null im Durchschnitt verbraucht wurde.

- Momentaner Verbrauch A


Kraftstoffmenge, die seit ein paar
Sekunden im Durchschnitt verbraucht
wird.
BORDCOMPUTER
Wenn TRIP B im Menü MODE
aktiviert ist:


- Strecke B

- Durchschnittlicher Verbrauch B

- Durchschnittsgeschwindigkeit B

- Reisedauer B

Bordcomputer

80

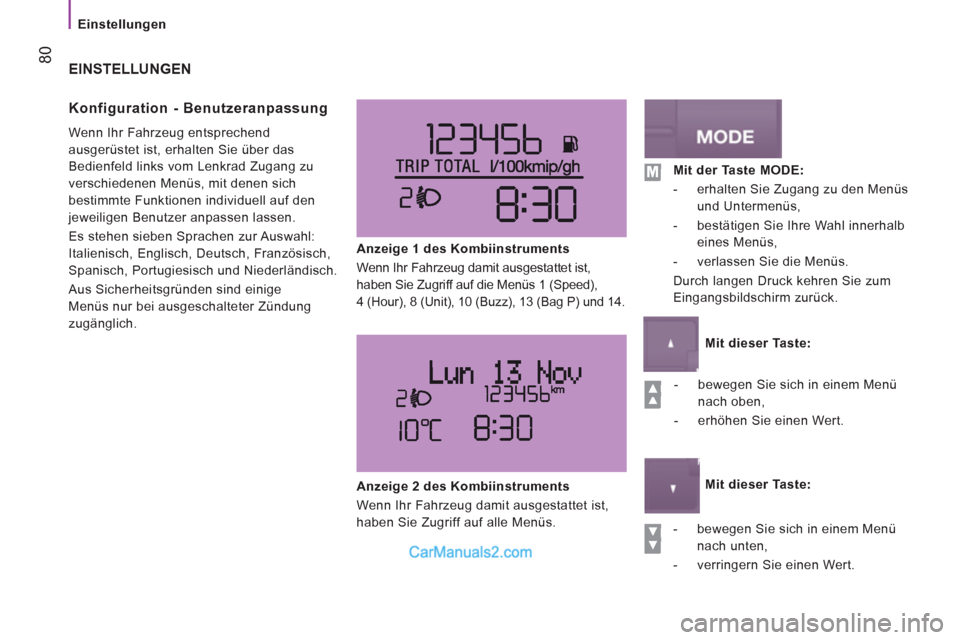

Einstellungen


EINSTELLUNGEN

Konfi
guration - Benutzeranpassung

Wenn Ihr Fahrzeug entsprechend
ausgerüstet ist, erhalten Sie über das
Bedienfeld links vom Lenkrad Zugang zu
verschiedenen Menüs, mit denen sich
bestimmte Funktionen individuell auf den
jeweiligen Benutzer anpassen lassen.
Es stehen sieben Sprachen zur Auswahl:
Italienisch, Englisch, Deutsch, Französisch,
Spanisch, Portugiesisch und Niederländisch.
Aus Sicherheitsgründen sind einige
Menüs nur bei ausgeschalteter Zündung
zugänglich.
Anzeige 1 des Kombiinstruments
Wenn Ihr Fahrzeug damit ausgestattet ist,
haben Sie Zugriff auf die Menüs 1 (Speed),
4 (Hour), 8 (Unit), 10 (Buzz), 13 (Bag P) und 14.


- bewegen Sie sich in einem Menü
nach oben,

- erhöhen Sie einen Wert.



- bewegen Sie sich in einem Menü
nach unten,

- verringern Sie einen Wert.

Anzeige 2 des Kombiinstruments
Wenn Ihr Fahrzeug damit ausgestattet ist,
haben Sie Zugriff auf alle Menüs.

Mit der Taste MODE:


- erhalten Sie Zugang zu den Menüs
und Untermenüs,

- bestätigen Sie Ihre Wahl innerhalb
eines Menüs,

- verlassen Sie die Menüs.
Durch langen Druck kehren Sie zum
Eingangsbildschirm zurück.


Mit dieser Taste:


Mit dieser Taste:

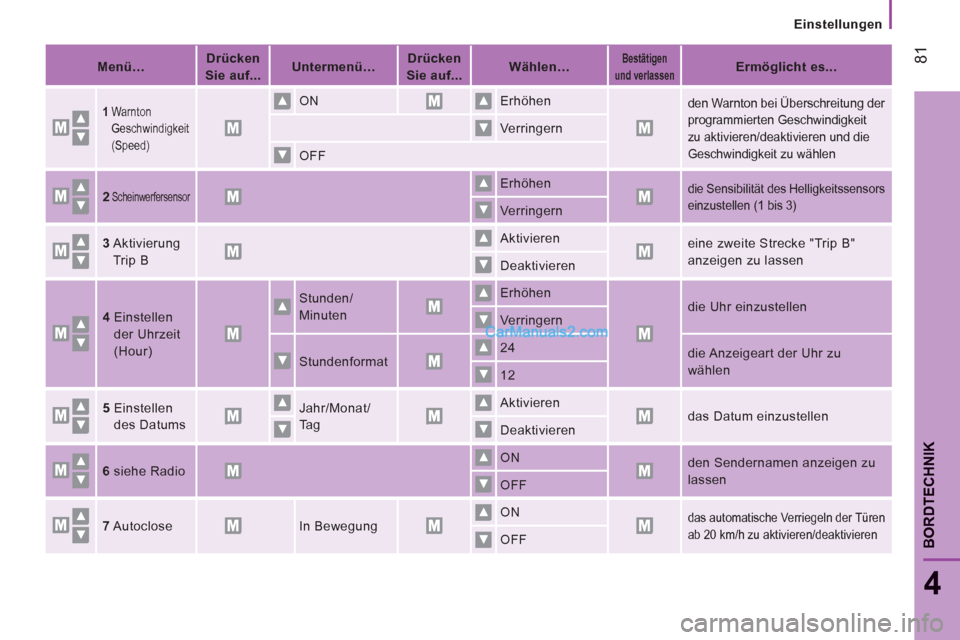

81
4
BORDTECHNIK


Einstellungen


Menü…


Drücken
Sie auf...



Untermenü…


Drücken
Sie auf...



Wählen…




Bestätigen
und verlassen




Ermöglicht es...



1
Warnton
Geschwindigkeit
(Speed)


ON



Erhöhen



den Warnton bei Überschreitung der
programmierten Geschwindigkeit
zu aktivieren/deaktivieren und die
Geschwindigkeit zu wählen

Verringern
OFF




2
Scheinwerfersensor

Erhöhen

die Sensibilität des Helligkeitssensors
einzustellen (1 bis 3)
Verringern

3
Aktivierung
Trip B

Aktivieren

eine zweite Strecke "Trip B"
anzeigen zu lassen
Deaktivieren

4
Einstellen
der Uhrzeit
(Hour)

Stunden/
Minuten
Erhöhen

die Uhr einzustellen
Verringern


Stundenformat

24

die Anzeigeart der Uhr zu
wählen
12

5
Einstellen
des Datums

Jahr/Monat/
Ta g
Aktivieren

das Datum einzustellen
Deaktivieren

6
siehe Radio


ON

den Sendernamen anzeigen zu
lassen
OFF

7
Autoclose


In Bewegung

ON

das automatische Verriegeln der Türen
ab 20 km/h zu aktivieren/deaktivieren
OFF

82

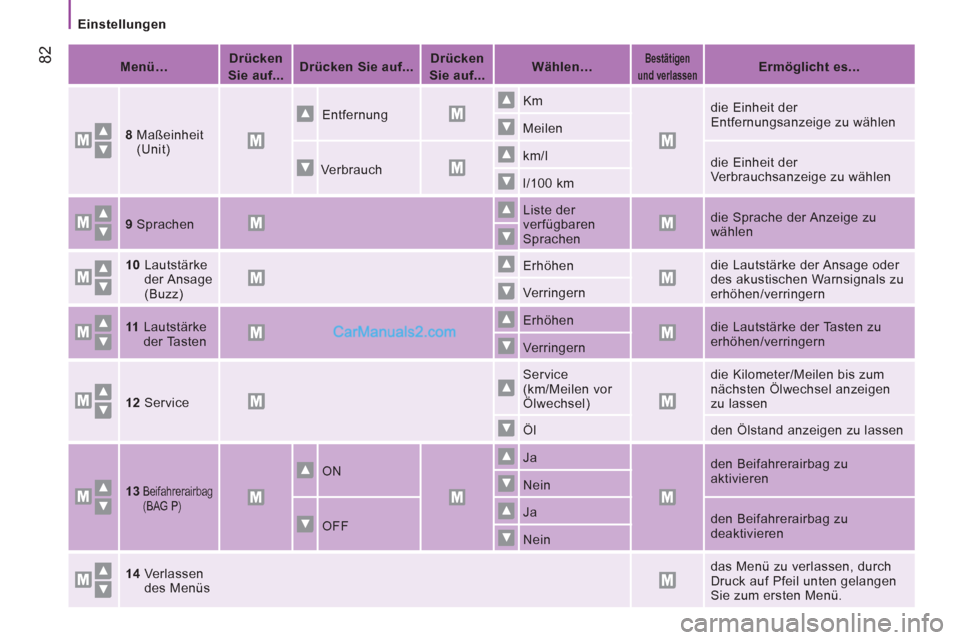

Einstellungen



Menü…


Drücken
Sie auf...



Drücken Sie auf...



Drücken
Sie auf...



Wählen…




Bestätigen
und verlassen




Ermöglicht es...


8
Maßeinheit
(Unit)

Entfernung

Km

die Einheit der
Entfernungsanzeige zu wählen
Meilen


Verbrauch

km/l

die Einheit der
Verbrauchsanzeige zu wählen
l/100 km

9
Sprachen


Liste der
verfügbaren
Sprachen
die Sprache der Anzeige zu
wählen

10
Lautstärke
der Ansage
(Buzz)

Erhöhen

die Lautstärke der Ansage oder
des akustischen Warnsignals zu
erhöhen/verringern Verringern

11
Lautstärke
der Tasten

Erhöhen

die Lautstärke der Tasten zu
erhöhen/verringern
Verringern

12
Service



Service
(km/Meilen vor
Ölwechsel)


die Kilometer/Meilen bis zum
nächsten Ölwechsel anzeigen
zu lassen
Öl den Ölstand anzeigen zu lassen

13

Beifahrerairbag
(BAG P)
ON Ja
den Beifahrerairbag zu
aktivieren
Nein


OFF

Ja

den Beifahrerairbag zu
deaktivieren
Nein

14
Verlassen
des Menüs

das Menü zu verlassen, durch
Druck auf Pfeil unten gelangen
Sie zum ersten Menü.

83
4
BORDTECHNIK

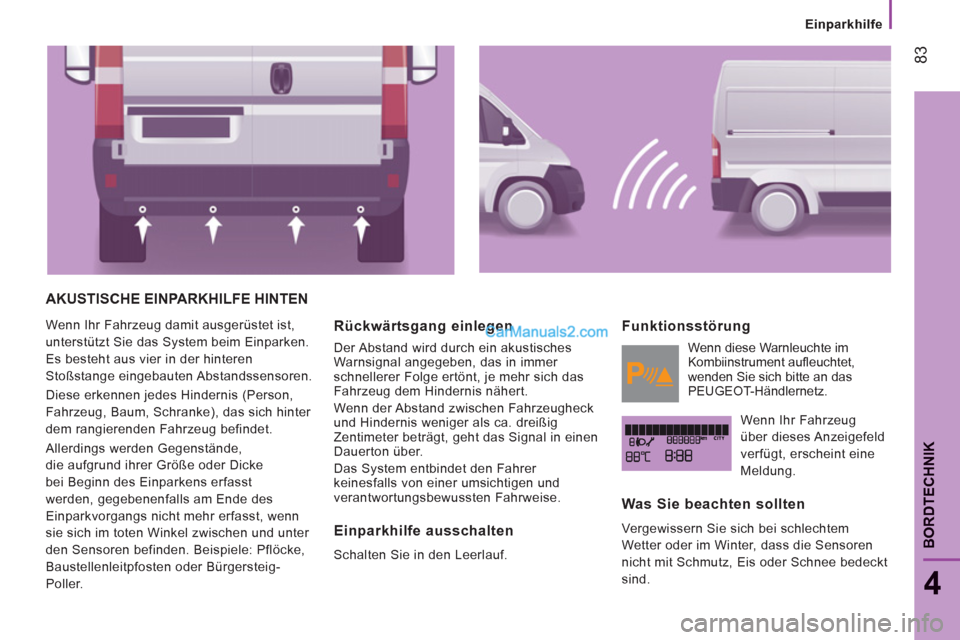

Einparkhilfe
AKUSTISCHE EINPARKHILFE HINTEN

Wenn Ihr Fahrzeug damit ausgerüstet ist,
unterstützt Sie das System beim Einparken.
Es besteht aus vier in der hinteren
Stoßstange eingebauten Abstandssensoren.
Diese erkennen jedes Hindernis (Person,
Fahrzeug, Baum, Schranke), das sich hinter
dem rangierenden Fahrzeug befindet.
Allerdings werden Gegenstände,
die aufgrund ihrer Größe oder Dicke
bei Beginn des Einparkens erfasst
werden, gegebenenfalls am Ende des
Einparkvorgangs nicht mehr erfasst, wenn
sie sich im toten Winkel zwischen und unter
den Sensoren befinden. Beispiele: Pflöcke,
Baustellenleitpfosten oder Bürgersteig-
Poller.
Rückwärtsgang einlegen

Der Abstand wird durch ein akustisches
Warnsignal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeugheck
und Hindernis weniger als ca. dreißig
Zentimeter beträgt, geht das Signal in einen
Dauerton über.
Das System entbindet den Fahrer
keinesfalls von einer umsichtigen und
verantwortungsbewussten Fahrweise.


Einparkhilfe ausschalten

Schalten Sie in den Leerlauf.
Funktionsstörung

Wenn diese Warnleuchte im
Kombiinstrument aufl euchtet,
wenden Sie sich bitte an das
PEUGEOT-Händlernetz.
Wenn Ihr Fahrzeug
über dieses Anzeigefeld
verfügt, erscheint eine
Meldung.
Was Sie beachten sollten

Vergewissern Sie sich bei schlechtem
Wetter oder im Winter, dass die Sensoren
nicht mit Schmutz, Eis oder Schnee bedeckt
sind.

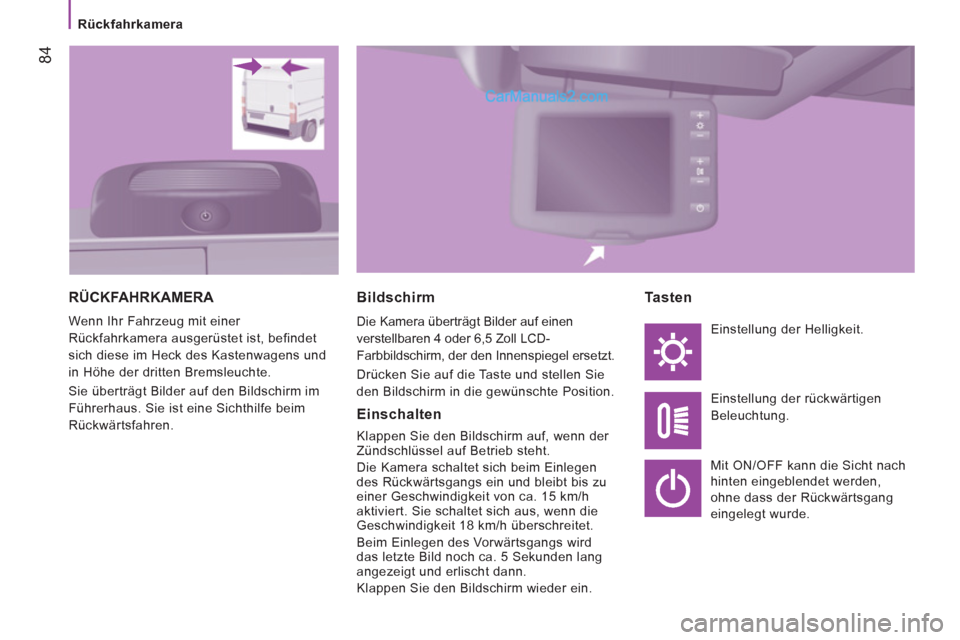

84


Rückfahrkamera


RÜCKFAHRKAMERA

Wenn Ihr Fahrzeug mit einer
Rückfahrkamera ausgerüstet ist, befindet
sich diese im Heck des Kastenwagens und
in Höhe der dritten Bremsleuchte.
Sie überträgt Bilder auf den Bildschirm im
Führerhaus. Sie ist eine Sichthilfe beim
Rückwärtsfahren.
Bildschirm
Die Kamera überträgt Bilder auf einen
verstellbaren 4 oder 6,5 Zoll LCD-
Farbbildschirm, der den Innenspiegel ersetzt.
Drücken Sie auf die Taste und stellen Sie
den Bildschirm in die gewünschte Position.
Einschalten

Klappen Sie den Bildschirm auf, wenn der
Zündschlüssel auf Betrieb steht.
Die Kamera schaltet sich beim Einlegen
des Rückwärtsgangs ein und bleibt bis zu
einer Geschwindigkeit von ca. 15 km/h
aktiviert. Sie schaltet sich aus, wenn die
Geschwindigkeit 18 km/h überschreitet.
Beim Einlegen des Vorwärtsgangs wird
das letzte Bild noch ca. 5 Sekunden lang
angezeigt und erlischt dann.
Klappen Sie den Bildschirm wieder ein.

Tasten

Einstellung der Helligkeit.
Einstellung der rückwärtigen
Beleuchtung.
Mit ON/OFF kann die Sicht nach
hinten eingeblendet werden,
ohne dass der Rückwärtsgang
eingelegt wurde.

85
4
BORDTECHNIK

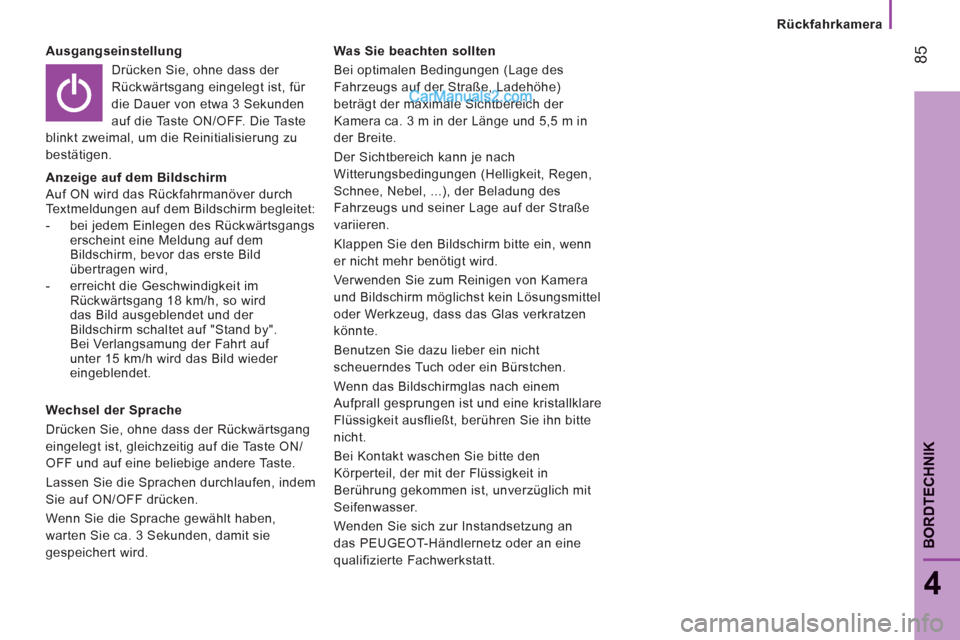

Rückfahrkamera

Ausgangseinstellung
Drücken Sie, ohne dass der
Rückwärtsgang eingelegt ist, für
die Dauer von etwa 3 Sekunden
auf die Taste ON/OFF. Die Taste
blinkt zweimal, um die Reinitialisierung zu
bestätigen.

Anzeige auf dem Bildschirm
Auf ON wird das Rückfahrmanöver durch
Textmeldungen auf dem Bildschirm begleitet:


- bei jedem Einlegen des Rückwärtsgangs
erscheint eine Meldung auf dem
Bildschirm, bevor das erste Bild
übertragen wird,

- erreicht die Geschwindigkeit im
Rückwärtsgang 18 km/h, so wird
das Bild ausgeblendet und der
Bildschirm schaltet auf "Stand by".
Bei Verlangsamung der Fahrt auf
unter 15 km/h wird das Bild wieder
eingeblendet.



Wechsel der Sprache
Drücken Sie, ohne dass der Rückwärtsgang
eingelegt ist, gleichzeitig auf die Taste ON/
OFF und auf eine beliebige andere Taste.
Lassen Sie die Sprachen durchlaufen, indem
Sie auf ON/OFF drücken.
Wenn Sie die Sprache gewählt haben,
warten Sie ca. 3 Sekunden, damit sie
gespeichert wird.
Was Sie beachten sollten
Bei optimalen Bedingungen (Lage des
Fahrzeugs auf der Straße, Ladehöhe)
beträgt der maximale Sichtbereich der
Kamera ca. 3 m in der Länge und 5,5 m in
der Breite.
Der Sichtbereich kann je nach
Witterungsbedingungen (Helligkeit, Regen,
Schnee, Nebel, ...), der Beladung des
Fahrzeugs und seiner Lage auf der Straße
variieren.
Klappen Sie den Bildschirm bitte ein, wenn
er nicht mehr benötigt wird.
Verwenden Sie zum Reinigen von Kamera
und Bildschirm möglichst kein Lösungsmittel
oder Werkzeug, dass das Glas verkratzen
könnte.
Benutzen Sie dazu lieber ein nicht
scheuerndes Tuch oder ein Bürstchen.
Wenn das Bildschirmglas nach einem
Aufprall gesprungen ist und eine kristallklare
Flüssigkeit ausfließt, berühren Sie ihn bitte
nicht.
Bei Kontakt waschen Sie bitte den
Körperteil, der mit der Flüssigkeit in
Berührung gekommen ist, unverzüglich mit
Seifenwasser.
Wenden Sie sich zur Instandsetzung an
das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.

86

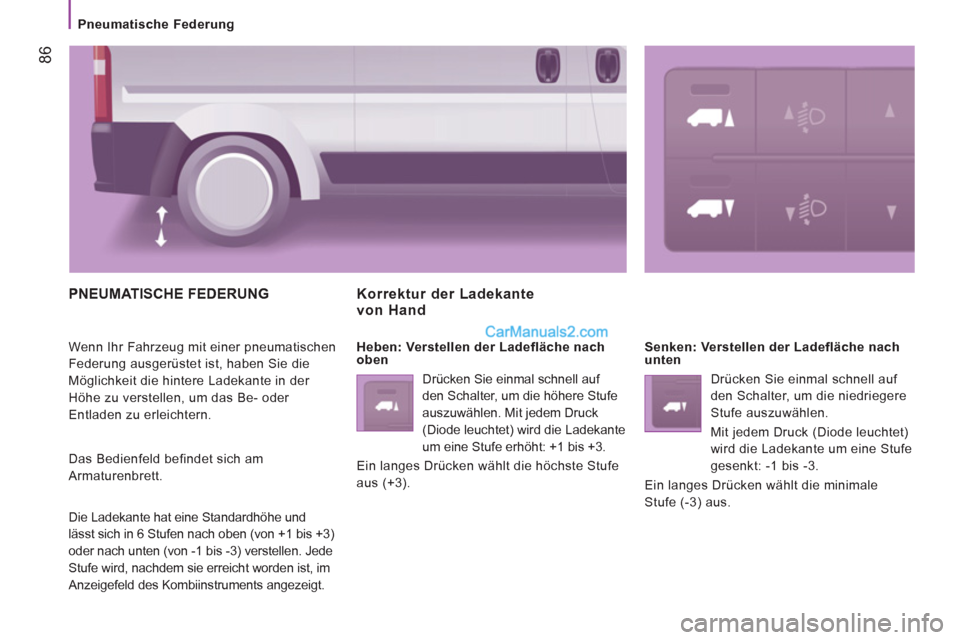

Pneumatische Federung


PNEUMATISCHE FEDERUNG

Wenn Ihr Fahrzeug mit einer pneumatischen
Federung ausgerüstet ist, haben Sie die
Möglichkeit die hintere Ladekante in der
Höhe zu verstellen, um das Be- oder
Entladen zu erleichtern.
Das Bedienfeld befindet sich am
Armaturenbrett.
Die Ladekante hat eine Standardhöhe und
lässt sich in 6 Stufen nach oben (von +1 bis +3)
oder nach unten (von -1 bis -3) verstellen. Jede
Stufe wird, nachdem sie erreicht worden ist, im
Anzeigefeld des Kombiinstruments angezeigt.
Korrektur der Ladekante
von Hand

Heben: Verstellen der Ladefläche nach
oben
Drücken Sie einmal schnell auf
den Schalter, um die höhere Stufe
auszuwählen. Mit jedem Druck
(Diode leuchtet) wird die Ladekante
um eine Stufe erhöht: +1 bis +3.
Ein langes Drücken wählt die höchste Stufe
aus (+3).
Senken: Verstellen der Ladefläche nach
unten
Drücken Sie einmal schnell auf
den Schalter, um die niedriegere
Stufe auszuwählen.

Mit jedem Druck (Diode leuchtet)
wird die Ladekante um eine Stufe
gesenkt: -1 bis -3.
Ein langes Drücken wählt die minimale
Stufe (-3) aus.

87
4
BORDTECHNIK

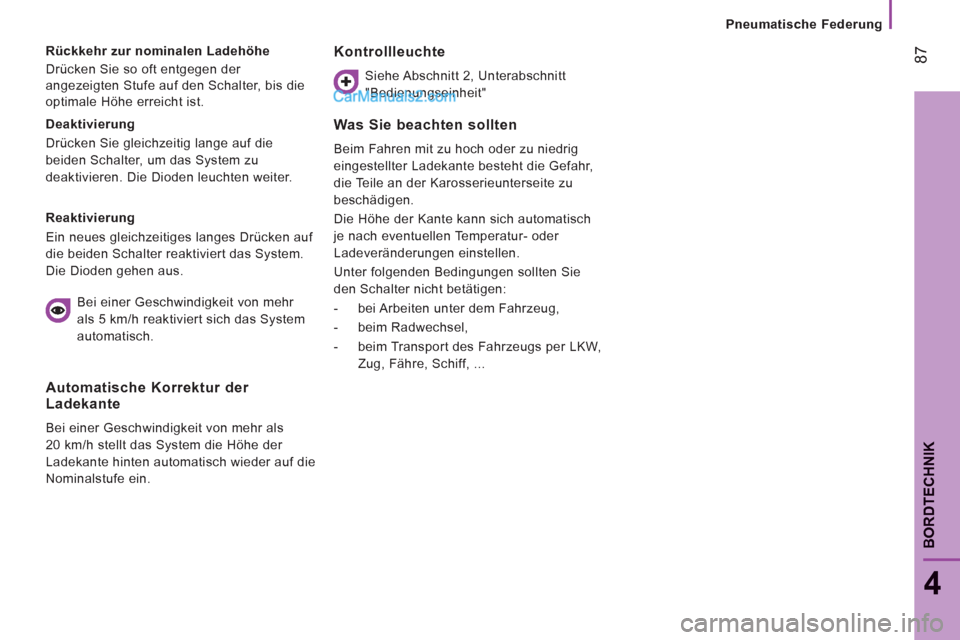

Pneumatische Federung

Deaktivierung
Drücken Sie gleichzeitig lange auf die
beiden Schalter, um das System zu
deaktivieren. Die Dioden leuchten weiter.
Rückkehr zur nominalen Ladehöhe
Drücken Sie so oft entgegen der
angezeigten Stufe auf den Schalter, bis die
optimale Höhe erreicht ist.

Reaktivierung
Ein neues gleichzeitiges langes Drücken auf
die beiden Schalter reaktiviert das System.
Die Dioden gehen aus.
Automatische Korrektur der Ladekante
Bei einer Geschwindigkeit von mehr als
20 km/h stellt das System die Höhe der
Ladekante hinten automatisch wieder auf die
Nominalstufe ein.

Kontrollleuchte

Siehe Abschnitt 2, Unterabschnitt
"Bedienungseinheit"


Was Sie beachten sollten

Beim Fahren mit zu hoch oder zu niedrig
eingestellter Ladekante besteht die Gefahr,
die Teile an der Karosserieunterseite zu
beschädigen.
Die Höhe der Kante kann sich automatisch
je nach eventuellen Temperatur- oder
Ladeveränderungen einstellen.
Unter folgenden Bedingungen sollten Sie
den Schalter nicht betätigen:


- bei Arbeiten unter dem Fahrzeug,

- beim Radwechsel,

- beim Transport des Fahrzeugs per LKW,
Zug, Fähre, Schiff, ...

Bei einer Geschwindigkeit von mehr
als 5 km/h reaktiviert sich das System
automatisch.

88

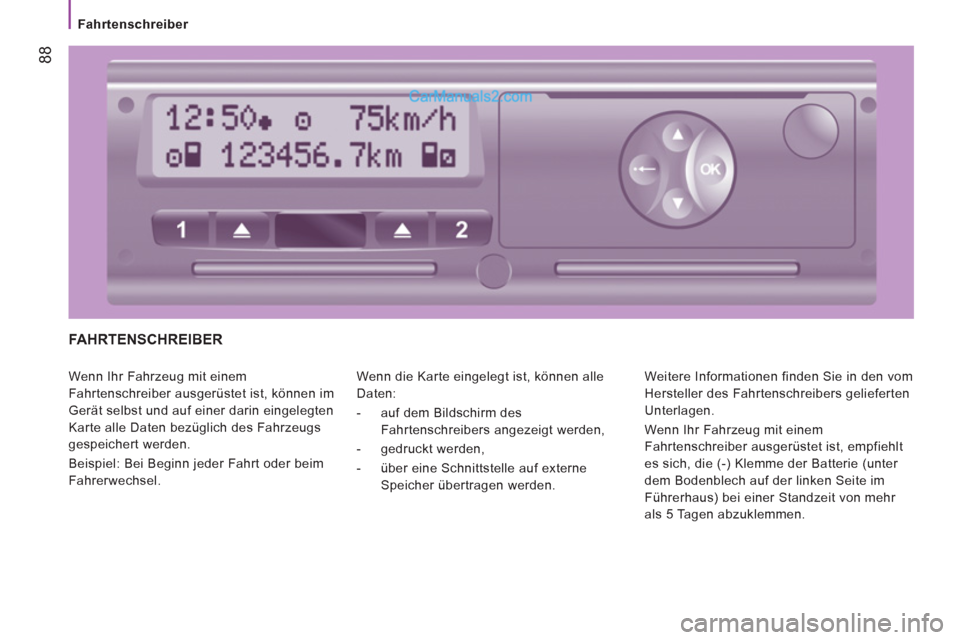

Fahrtenschreiber


FAHRTENSCHREIBER

Wenn Ihr Fahrzeug mit einem
Fahrtenschreiber ausgerüstet ist, können im
Gerät selbst und auf einer darin eingelegten
Karte alle Daten bezüglich des Fahrzeugs
gespeichert werden.
Beispiel: Bei Beginn jeder Fahrt oder beim
Fahrerwechsel. Wenn die Karte eingelegt ist, können alle
Daten:


- auf dem Bildschirm des
Fahrtenschreibers angezeigt werden,

- gedruckt werden,

- über eine Schnittstelle auf externe
Speicher übertragen werden. Weitere Informationen finden Sie in den vom
Hersteller des Fahrtenschreibers gelieferten
Unterlagen.
Wenn Ihr Fahrzeug mit einem
Fahrtenschreiber ausgerüstet ist, empfiehlt
es sich, die (-) Klemme der Batterie (unter
dem Bodenblech auf der linken Seite im
Führerhaus) bei einer Standzeit von mehr
als 5 Tagen abzuklemmen.
