Peugeot Boxer 2013 Manuel du propriétaire (in French)

5
SÉCURIT
É
Enfants à bord

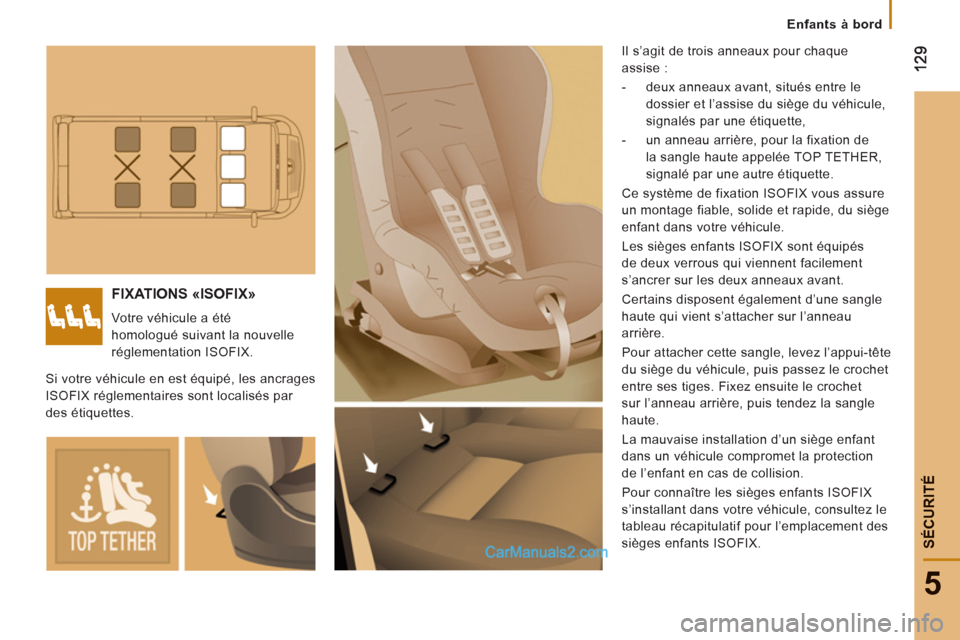

FIXATIONS «ISOFIX»
Votre véhicule a été
homologué suivant la nouvelle
réglementation ISOFIX. Il s’agit de trois anneaux pour chaque
assise :


- deux anneaux avant, situés entre le
dossier et l’assise du siège du véhicule,
signalés par une étiquette,

- un anneau arrière, pour la fixation de
la sangle haute appelée TOP TETHER,
signalé par une autre étiquette.
Ce système de fixation ISOFIX vous assure
un montage fiable, solide et rapide, du siège
enfant dans votre véhicule.
Les sièges enfants ISOFIX sont équipés
de deux verrous qui viennent facilement
s’ancrer sur les deux anneaux avant.
Certains disposent également d’une sangle
haute qui vient s’attacher sur l’anneau
arrière.
Pour attacher cette sangle, levez l’appui-tête
du siège du véhicule, puis passez le crochet
entre ses tiges. Fixez ensuite le crochet
sur l’anneau arrière, puis tendez la sangle
haute.
La mauvaise installation d’un siège enfant
dans un véhicule compromet la protection
de l’enfant en cas de collision.
Pour connaître les sièges enfants ISOFIX
s’installant dans votre véhicule, consultez le
tableau récapitulatif pour l’emplacement des
sièges enfants ISOFIX. Si votre véhicule en est équipé, les ancrages
ISOFIX réglementaires sont localisés par
des étiquettes.

Enfants à bord

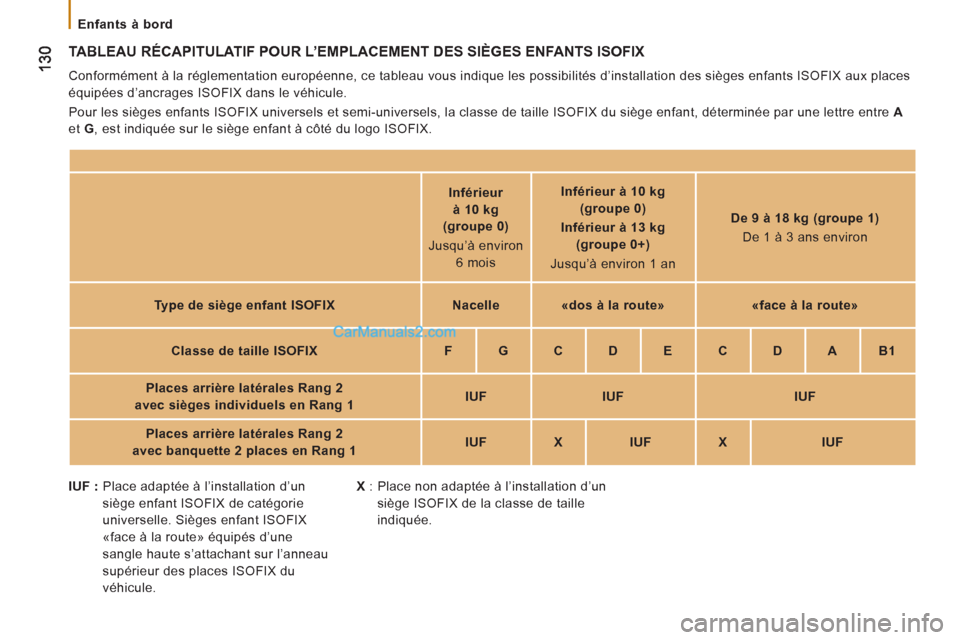

TABLEAU RÉCAPITULATIF POUR L’EMPLACEMENT DES SIÈGES ENFANTS ISOFIX

Conformément à la réglementation européenne, ce tableau vous indique les possibilités d’installation des sièges enfants ISOFIX aux places
équipées d’ancrages ISOFIX dans le véhicule.
Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre entre A
et G
, est indiquée sur le siège enfant à côté du logo ISOFIX.


Inférieur
à 10 kg
(groupe 0)
Jusqu’à environ
6 mois

Inférieur à 10 kg
(groupe 0)
Inférieur à 13 kg
(groupe 0+)
Jusqu’à environ 1 an

De 9 à 18 kg (groupe 1)
De 1 à 3 ans environ

Type de siège enfant ISOFIX

Nacelle


«dos à la route»


«face à la route»


Classe de taille ISOFIX

F


G


C


D


E


C


D


A


B1


Places arrière latérales Rang 2
avec sièges individuels en Rang 1

IUF


IUF


IUF


Places arrière latérales Rang 2
avec banquette 2 places en Rang 1

IUF


X


IUF


X


IUF


IUF :
Place adaptée à l’installation d’un
siège enfant ISOFIX de catégorie
universelle. Sièges enfant ISOFIX
«face à la route» équipés d’une
sangle haute s’attachant sur l’anneau
supérieur des places ISOFIX du
véhicule.
X
: Place non adaptée à l’installation d’un
siège ISOFIX de la classe de taille
indiquée.

131
5
SÉCURIT
É
Enfants à bord

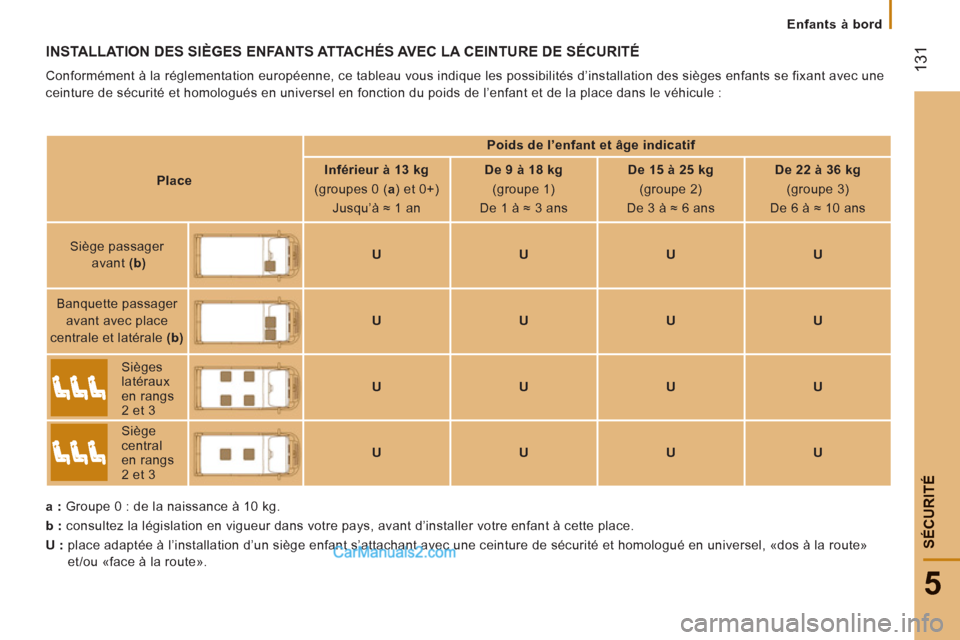

INSTALLATION DES SIÈGES ENFANTS ATTACHÉS AVEC LA CEINTURE DE SÉCURITÉ
Conformément à la réglementation européenne, ce tableau vous indique les possibilités d’installation des sièges enfants se fixant avec une
ceinture de sécurité et homologués en universel en fonction du poids de l’enfant et de la place dans le véhicule :


Poids de l’enfant et âge indicatif



Place


Inférieur à 13 kg

(groupes 0 ( a
) et 0+)
Jusqu’à ≈ 1 an

De 9 à 18 kg

(groupe 1)
De 1 à ≈ 3 ans

De 15 à 25 kg

(groupe 2)
De 3 à ≈ 6 ans

De 22 à 36 kg

(groupe 3)
De 6 à ≈ 10 ans
Siège passager
avant (b)

U


U


U


U

Banquette passager
avant avec place
centrale et latérale (b)


U


U


U


U


Sièges
latéraux
en rangs
2 et 3

U


U


U


U


Siège
central
en rangs
2 et 3

U


U


U


U


a :
Groupe 0 : de la naissance à 10 kg.

b :
consultez la législation en vigueur dans votre pays, avant d’installer votre enfant à cette place.

U :
place adaptée à l’installation d’un siège enfant s’attachant avec une ceinture de sécurité et homologué en universel, «dos à la route»
et/ou «face à la route».

132

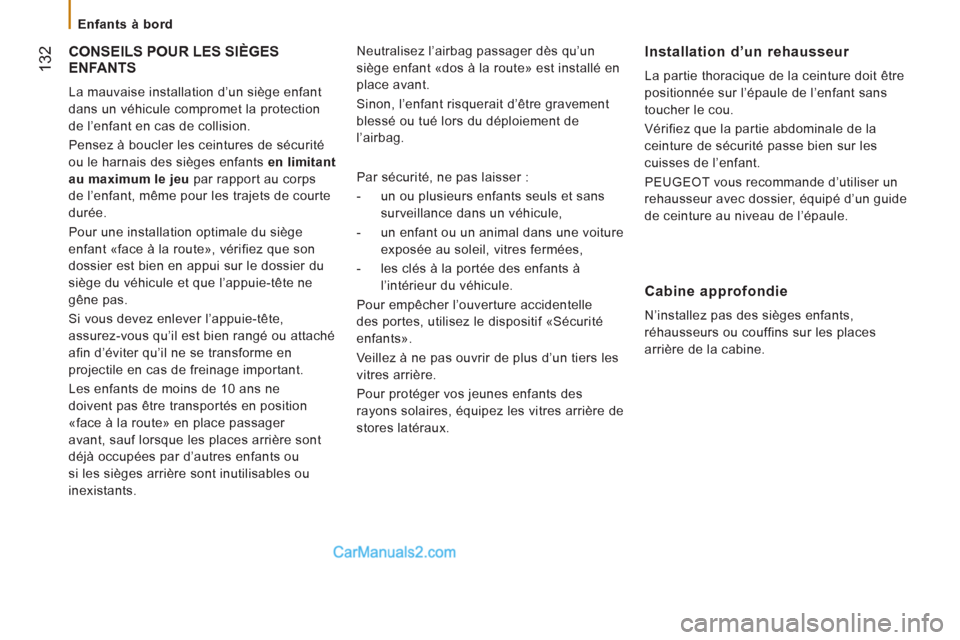

Enfants à bord

CONSEILS POUR LES SIÈGES
ENFANTS
La mauvaise installation d’un siège enfant
dans un véhicule compromet la protection
de l’enfant en cas de collision.
Pensez à boucler les ceintures de sécurité
ou le harnais des sièges enfants en limitant
au maximum le jeu
par rapport au corps
de l’enfant, même pour les trajets de courte
durée.
Pour une installation optimale du siège
enfant «face à la route», vérifiez que son
dossier est bien en appui sur le dossier du
siège du véhicule et que l’appuie-tête ne
gêne pas.
Si vous devez enlever l’appuie-tête,
assurez-vous qu’il est bien rangé ou attaché
afin d’éviter qu’il ne se transforme en
projectile en cas de freinage important.
Les enfants de moins de 10 ans ne
doivent pas être transportés en position
«face à la route» en place passager
avant, sauf lorsque les places arrière sont
déjà occupées par d’autres enfants ou
si les sièges arrière sont inutilisables ou
inexistants. Neutralisez l’airbag passager dès qu’un
siège enfant «dos à la route» est installé en
place avant.
Sinon, l’enfant risquerait d’être gravement
blessé ou tué lors du déploiement de
l’airbag.

Par sécurité, ne pas laisser :


- un ou plusieurs enfants seuls et sans
surveillance dans un véhicule,

- un enfant ou un animal dans une voiture
exposée au soleil, vitres fermées,

- les clés à la portée des enfants à
l’intérieur du véhicule.
Pour empêcher l’ouverture accidentelle
des portes, utilisez le dispositif «Sécurité
enfants».
Veillez à ne pas ouvrir de plus d’un tiers les
vitres arrière.
Pour protéger vos jeunes enfants des
rayons solaires, équipez les vitres arrière de
stores latéraux.

Installation d’un rehausseur

La partie thoracique de la ceinture doit être
positionnée sur l’épaule de l’enfant sans
toucher le cou.
Vérifiez que la partie abdominale de la
ceinture de sécurité passe bien sur les
cuisses de l’enfant.
PEUGEOT vous recommande d’utiliser un
rehausseur avec dossier, équipé d’un guide
de ceinture au niveau de l’épaule.


Cabine approfondie

N’installez pas des sièges enfants,
réhausseurs ou couffins sur les places
arrière de la cabine.

133
6


Atteler une remorque
ACCESSOIRE

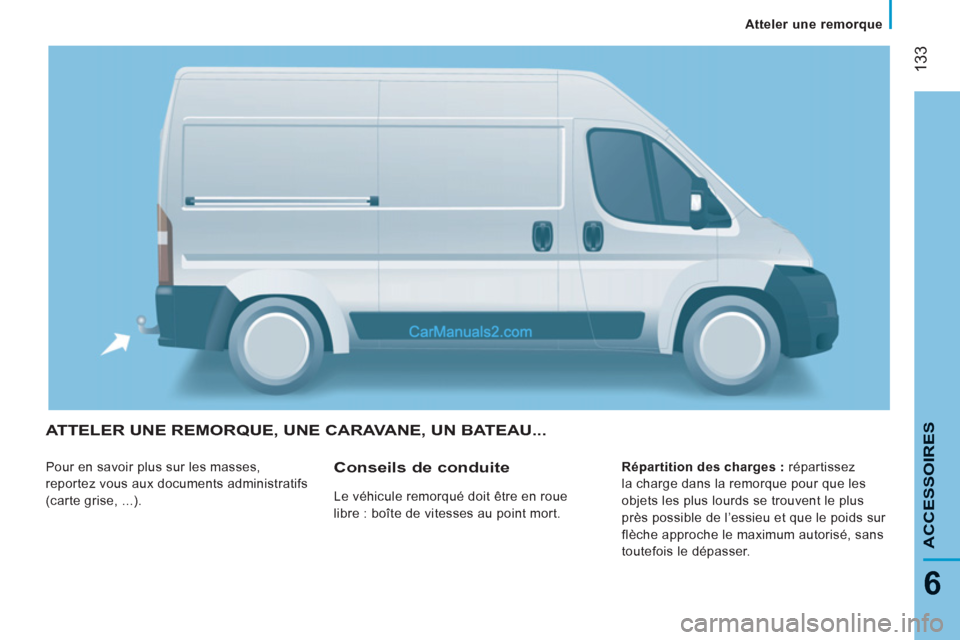

SATTELER UNE REMORQUE, UNE CARAVANE, UN BATEAU...

Pour en savoir plus sur les masses,
reportez vous aux documents administratifs
(carte grise, ...).
Répartition des charges :
répartissez
la charge dans la remorque pour que les
objets les plus lourds se trouvent le plus
près possible de l’essieu et que le poids sur
flèche approche le maximum autorisé, sans
toutefois le dépasser.
Conseils de conduite

Le véhicule remorqué doit être en roue
libre : boîte de vitesses au point mort.

134

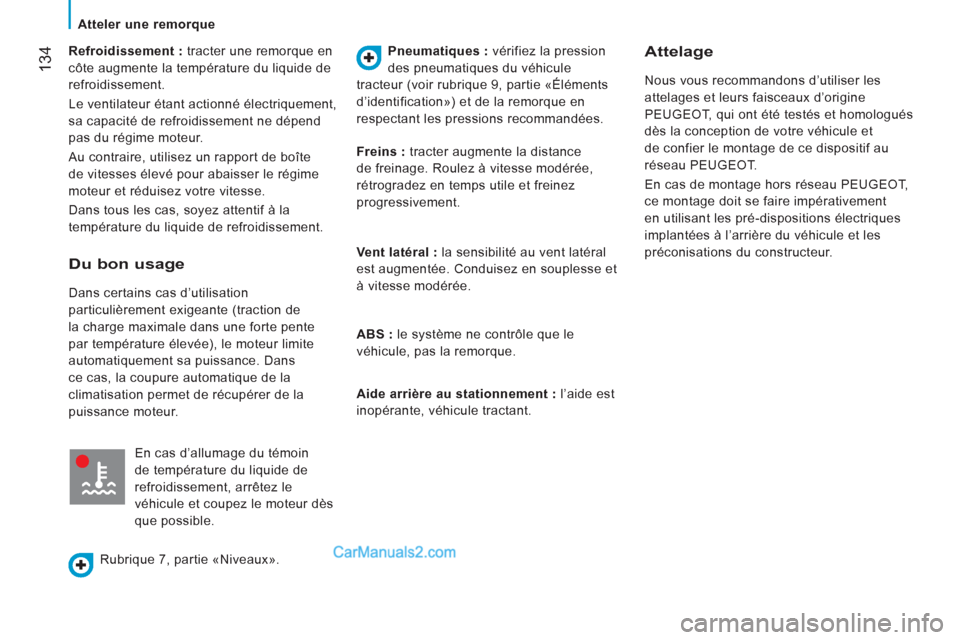

Atteler une remorque


Refroidissement :
tracter une remorque en
côte augmente la température du liquide de
refroidissement.
Le ventilateur étant actionné électriquement,
sa capacité de refroidissement ne dépend
pas du régime moteur.
Au contraire, utilisez un rapport de boîte
de vitesses élevé pour abaisser le régime
moteur et réduisez votre vitesse.
Dans tous les cas, soyez attentif à la
température du liquide de refroidissement.
Pneumatiques :
vérifiez la pression
des pneumatiques du véhicule
tracteur (voir rubrique 9, partie «Éléments
d’identification») et de la remorque en
respectant les pressions recommandées.
Attelage

Nous vous recommandons d’utiliser les
attelages et leurs faisceaux d’origine
PEUGEOT , qui ont été testés et homologués
dès la conception de votre véhicule et
de confier le montage de ce dispositif au
réseau PEUGEOT .
En cas de montage hors réseau PEUGEOT ,
ce montage doit se faire impérativement
en utilisant les pré-dispositions électriques
implantées à l’arrière du véhicule et les
préconisations du constructeur.


Du bon usage

Dans certains cas d’utilisation
particulièrement exigeante (traction de
la charge maximale dans une forte pente
par température élevée), le moteur limite
automatiquement sa puissance. Dans
ce cas, la coupure automatique de la
climatisation permet de récupérer de la
puissance moteur.
En cas d’allumage du témoin
de température du liquide de
refroidissement, arrêtez le
véhicule et coupez le moteur dès
que possible.
Rubrique 7, partie «Niveaux».
Freins :
tracter augmente la distance
de freinage. Roulez à vitesse modérée,
rétrogradez en temps utile et freinez
progressivement.

Vent latéral :
la sensibilité au vent latéral
est augmentée. Conduisez en souplesse et
à vitesse modérée.

ABS :
le système ne contrôle que le
véhicule, pas la remorque.

Aide arrière au stationnement :
l’aide est
inopérante, véhicule tractant.

135
6
ACCESSOIRE
S


Équipements

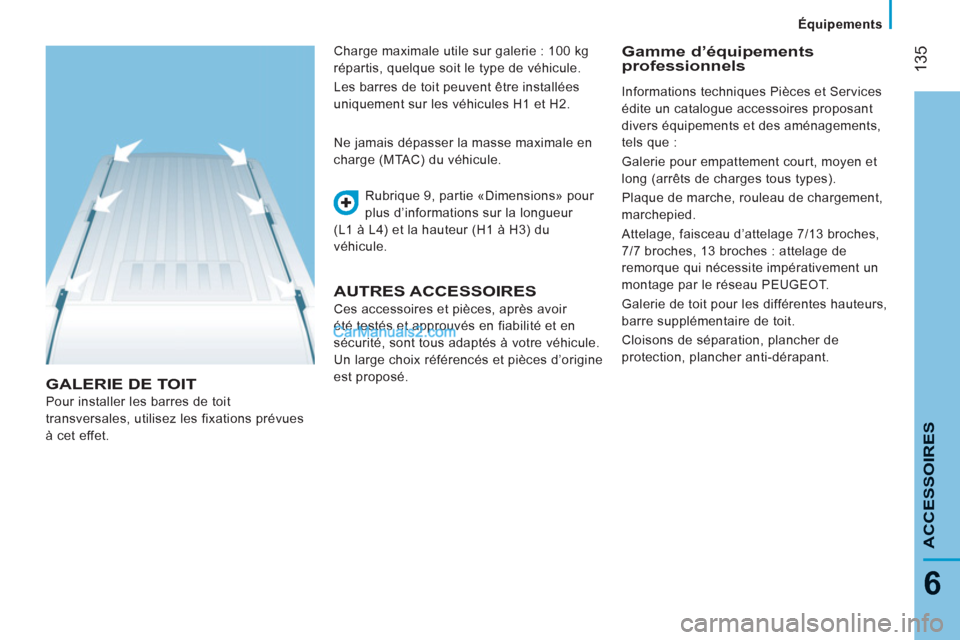

GALERIE DE TOIT

Pour installer les barres de toit
transversales, utilisez les fixations prévues
à cet effet. Rubrique 9, partie «Dimensions» pour
plus d’informations sur la longueur
(L1 à L4) et la hauteur (H1 à H3) du
véhicule. Ne jamais dépasser la masse maximale en
charge (MTAC) du véhicule.
AUTRES ACCESSOIRES
Ces accessoires et pièces, après avoir
été testés et approuvés en fiabilité et en
sécurité, sont tous adaptés à votre véhicule.
Un large choix référencés et pièces d’origine
est proposé.
Gamme d’équipements
professionnels Charge maximale utile sur galerie : 100 kg
répartis, quelque soit le type de véhicule.
Les barres de toit peuvent être installées
uniquement sur les véhicules H1 et H2. Informations techniques Pièces et Services
édite un catalogue accessoires proposant
divers équipements et des aména
gements,
te
ls que :
Galerie pour empattement court, mo
yen et
long (arrêts de charges tous types).
Plaque de marche, rouleau de chargement,
marchepied.
Attelage,
faisceau d’attelage 7/13 broches,
7/7 broches, 13 broches : attela
ge de
remorque qui nécessite impérativement un
montage par le réseau PEU
GEOT .
Galerie de toit pour les différentes hauteurs,
barre supplémentaire de toit.
Cloisons de séparation, plancher de
protection, plancher anti-dérapant.

136

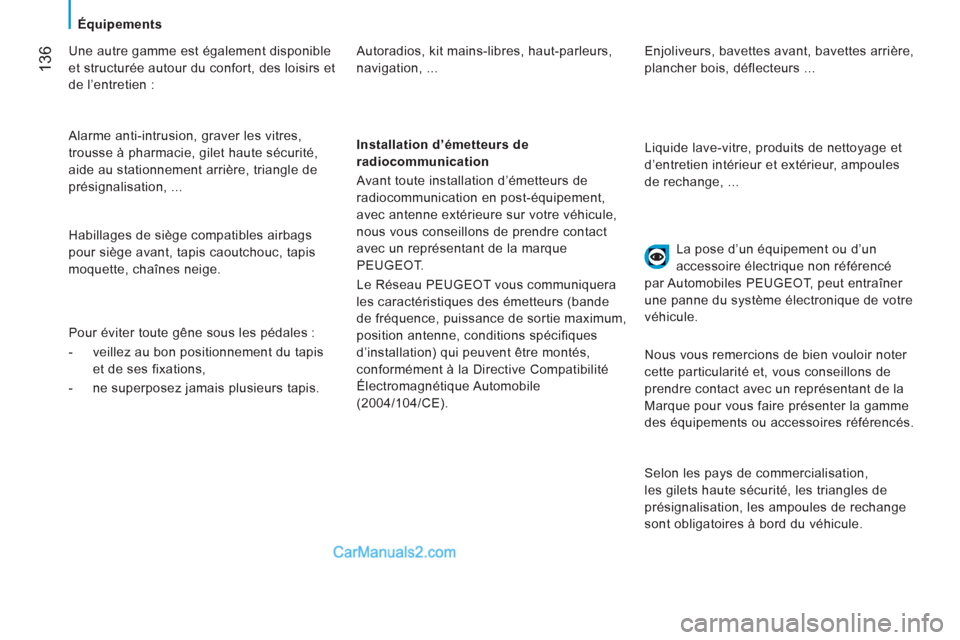

Équipements


Une autre
gamme est également disponible
et structurée autour du confort, des loisirs et
de l’entretien :
Alarme anti-intrusion,
graver les vitres,
trousse à pharmacie,
gilet haute sécurité,
aide au stationnement arrière, trian
gle de
prési
gnalisation, ...
Habilla
ges de siège compatibles airbags
pour siè
ge avant, tapis caoutchouc, tapis
moquette, cha
înes neige.
Pour éviter toute
gêne sous les pédales :


- veillez au bon
positionnement du tapis
et de ses fixations,

- ne superposez
jamais plusieurs tapis.
Autoradios, kit mains-libres, haut-parleurs,
navigation, ... En
joliveurs, bavettes avant, bavettes arrière,
plancher bois, déflecteurs ...
Installation d’émetteurs de
radiocommunication

Avant toute installation d’émetteurs de
radiocommunication en post-équipement,
avec antenne ext
érieure sur votre véhicule,
nous vous conseillons de prendre contact
avec un représentant de la marque
PE
UGEOT .
Le Réseau PEU
GEOT vous communiquera
les caractéristiques des émetteurs (bande
de
fréquence, puissance de sortie maximum,
position antenne, conditions spécifiques
d’installation
) qui peuvent être montés,
conformément à la Directive Compatibilité
Électroma
gnétique Automobile
(2004/104/CE). Liquide lave-vitre, produits de nettoyage et
d
’entretien intérieur et extérieur, ampoules
de rechange, ...
La pose d’un équipement ou d’un
accessoire électrique non référencé
par Automobiles PEUGE
OT , peut entraîner
une panne du s
ystème électronique de votre
v
éhicule.
N
ous vous remercions de bien vouloir noter
cette particularité et, vous conseillons de
prendre contact avec un représentant de la
Marque pour vous faire présenter la gamme
des équipements ou accessoires référencés.

Selon les pays de commercialisation,
les
gilets haute sécurité, les triangles de
prési
gnalisation, les ampoules de rechange
sont obligatoires à bord du véhicule.

137
7

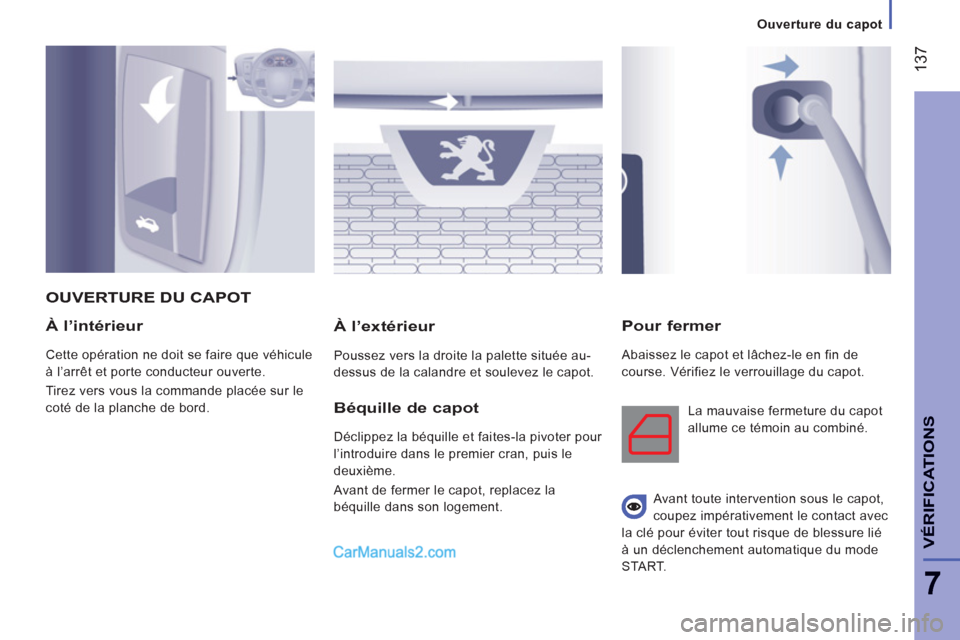

Ouverture du capot
VÉRIFICATION
S
À l’intérieur

Cette opération ne doit se faire que véhicule
à l’arrêt et porte conducteur ouverte.
Tirez vers vous la commande placée sur le
coté de la planche de bord.


À l’extérieur

Poussez vers la droite la palette située au-
dessus de la calandre et soulevez le capot.
Pour fermer

Abaissez le capot et lâchez-le en fin de
course. Vérifiez le verrouillage du capot.
OUVERTURE DU CAPOT

Béquille de capot

Déclippez la béquille et faites-la pivoter pour
l’introduire dans le premier cran, puis le
deuxième.
Avant de fermer le capot, replacez la
béquille dans son logement. La mauvaise fermeture du capot
allume ce témoin au combiné.





Avant toute intervention sous le capot,
coupez impérativement le contact avec
la clé pour éviter tout risque de blessure lié
à un déclenchement automatique du mode
START.

138

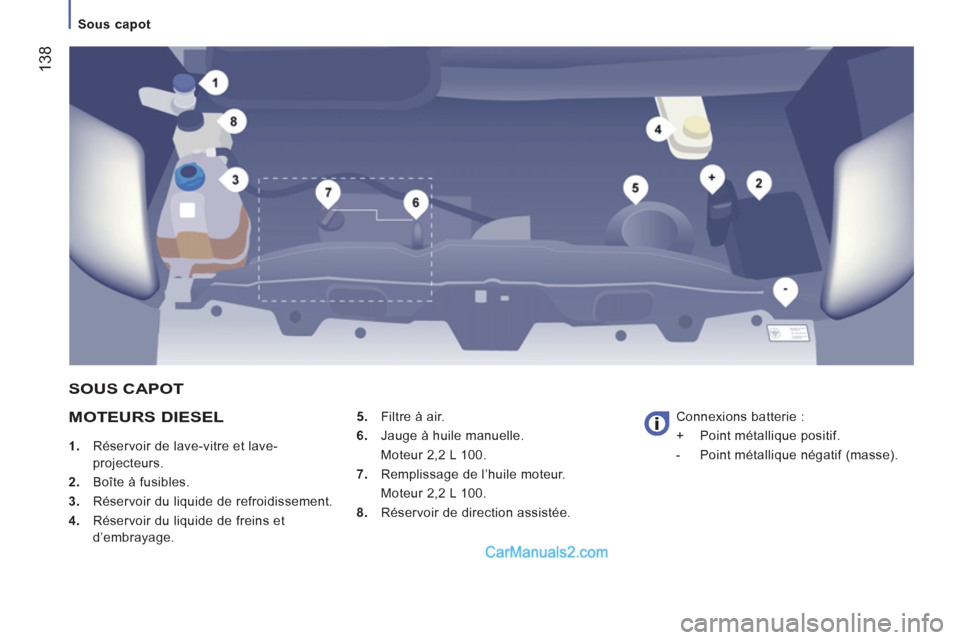

Sous capot


MOTEURS DIESEL



1.
Réservoir de lave-vitre et lave-
projecteurs.

2.
Boîte à fusibles.

3.
Réservoir du liquide de refroidissement.

4.
Réservoir du liquide de freins et
d’embrayage.
5.
Filtre à air.

6.
Jauge à huile manuelle.
Moteur 2,2 L 100.

7.
Remplissage de l’huile moteur.
Moteur 2,2 L 100.

8.
Réservoir de direction assistée. Connexions batterie :
+ Point métallique positif.
- Point métallique négatif (masse).

SOUS CAPOT
