Peugeot Boxer 2014 Manuel du propriétaire (in French)

89
4
TECHNOLOGIE À BORD
Données du véhicule

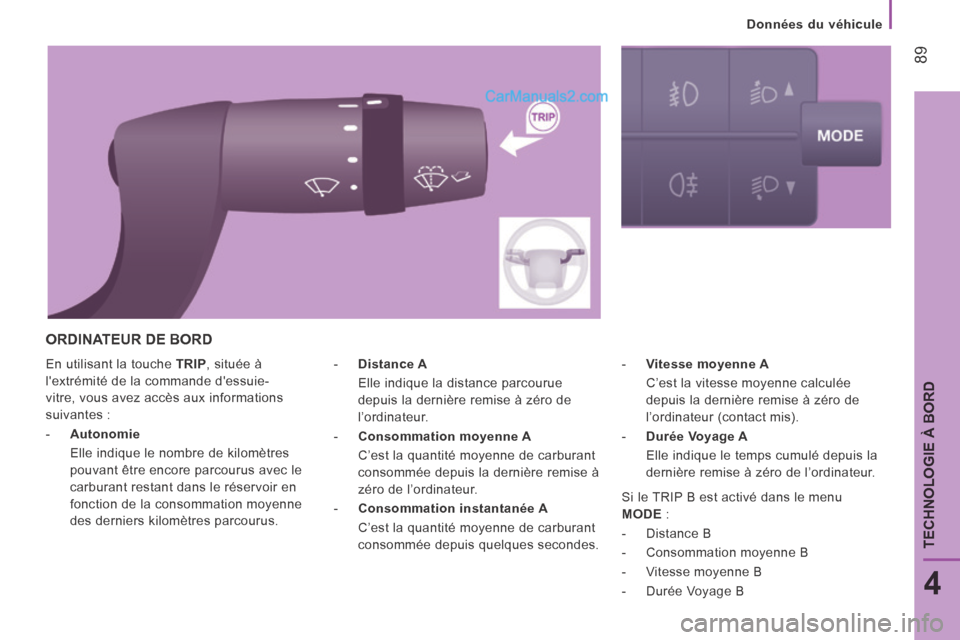

En utilisant la touche TRIP , située à
l'extrémité de la commande d'essuie-
vitre, vous avez accès aux informations
suivantes :
- Autonomie
Elle indique le nombre de kilomètres pouvant être encore parcourus avec le
carburant restant dans le réservoir en
fonction de la consommation moyenne
des derniers kilomètres parcourus. - Vitesse moyenne A

C’est la vitesse moyenne calculée depuis la dernière remise à zéro de
l’ordinateur (contact mis).
- Durée Voyage A
Elle indique le temps cumulé depuis la dernière remise à zéro de l’ordinateur.
- Distance A

Elle indique la distance parcourue depuis la dernière remise à zéro de
l’ordinateur.
- Consommation moyenne A
C’est la quantité moyenne de carburant consommée depuis la dernière remise à
zéro de l’ordinateur.
- Consommation instantanée A
C’est la quantité moyenne de carburant consommée depuis quelques secondes.
ORDINATEUR DE BORD
Si le TRIP B est activé dans le menu
MODE :
- Distance B
- Consommation moyenne B
- Vitesse moyenne B
- Durée Voyage B

90
Données du véhicule
CHRONO TACHYGRAPHE
Si votre véhicule est équipé, il permet de
stocker dans l'appareil et sur une carte
insérée toutes les données relatives au
véhicule.
Exemple : au début de chaque trajet ou de
changement d'équipe. Lorsque la carte est insérée, toutes les
données peuvent être :
- affichées à l'écran du tachygraphe,
- imprimées,
- transférées vers des supports de
stockage externes via une interface. Pour plus d'informations, se reporter aux
documents fournis par le constructeur du
chrono tachygraphe.
Si votre véhicule est équipé d'un
chrono tachygraphe, il est recommandé
de débrancher la borne (-) de la batterie
(située sous le plancher côté gauche, dans
la cabine), lors d'un arrêt prolongé du
véhicule de plus de 5 jours.

Aide au stationnement
91
4
TECHNOLOGIE À BORD

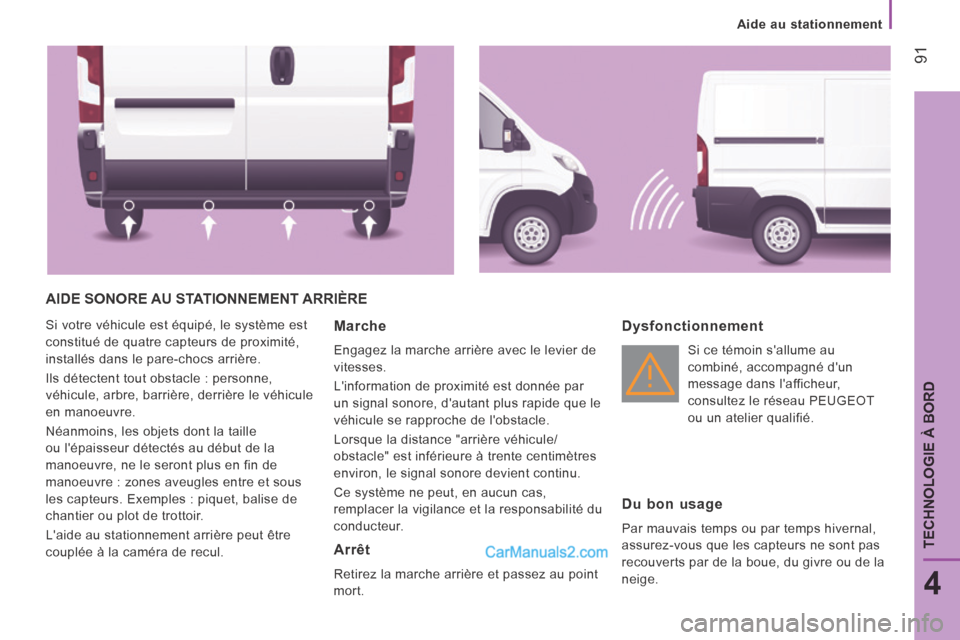

AIDE SONORE AU STATIONNEMENT ARRIÈRE
Si votre véhicule est équipé, le système est
constitué de quatre capteurs de proximité,
installés dans le pare-chocs arrière.
Ils détectent tout obstacle : personne,
véhicule, arbre, barrière, derrière le véhicule
en manoeuvre.
Néanmoins, les objets dont la taille
ou l'épaisseur détectés au début de la
manoeuvre, ne le seront plus en fin de
manoeuvre : zones aveugles entre et sous
les capteurs. Exemples : piquet, balise de
chantier ou plot de trottoir.
L'aide au stationnement arrière peut être
couplée à la caméra de recul. Marche
Engagez la marche arrière avec le levier de
vitesses.
L'information de proximité est donnée par
un signal sonore, d'autant plus rapide que le
véhicule se rapproche de l'obstacle.
Lorsque la distance "arrière véhicule/
obstacle" est inférieure à trente centimètres
environ, le signal sonore devient continu.
Ce système ne peut, en aucun cas,
remplacer la vigilance et la responsabilité du
conducteur.
Arrêt
Retirez la marche arrière et passez au point
mort.
Dysfonctionnement
Si ce témoin s'allume au
combiné, accompagné d'un
message dans l'afficheur,
consultez le réseau PEUGEOT
ou un atelier qualifié.
Du bon usage
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.

Aide au stationnement
92

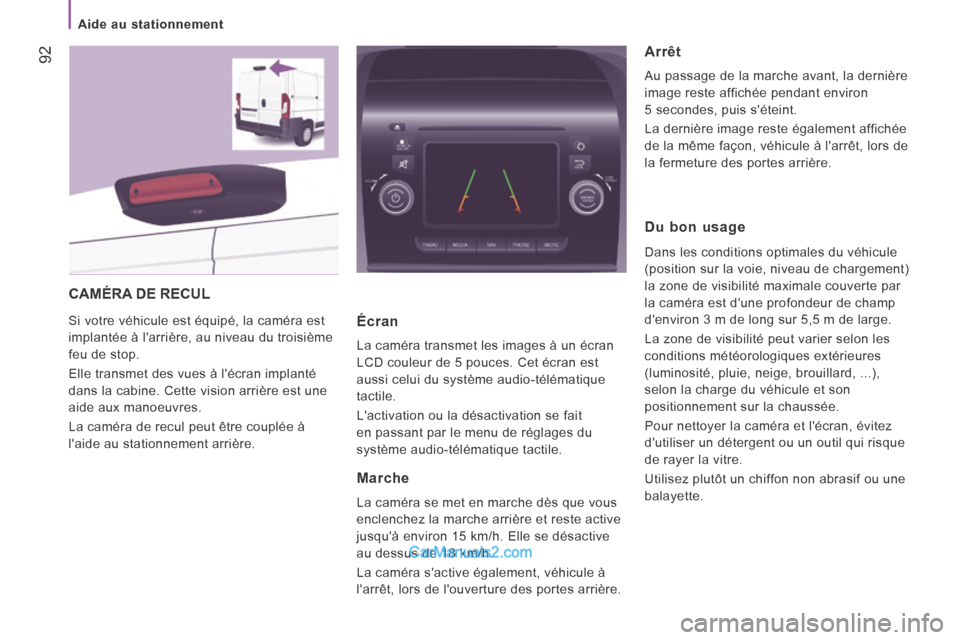

CAMÉRA DE RECUL
Si votre véhicule est équipé, la caméra est
implantée à l'arrière, au niveau du troisième
feu de stop.
Elle transmet des vues à l'écran implanté
dans la cabine. Cette vision arrière est une
aide aux manoeuvres.
La caméra de recul peut être couplée à
l'aide au stationnement arrière. Écran
La caméra transmet les images à un écran
LCD couleur de 5 pouces. Cet écran est
aussi celui du système audio-télématique
tactile.
L'activation ou la désactivation se fait
en passant par le menu de réglages du
système audio-télématique tactile.
Marche
La caméra se met en marche dès que vous
enclenchez la marche arrière et reste active
jusqu'à environ 15 km/h. Elle se désactive
au dessus de 18 km/h.
La caméra s'active également, véhicule à
l'arrêt, lors de l'ouverture des portes arrière.
Arrêt
Au passage de la marche avant, la dernière
image reste affichée pendant environ
5 secondes, puis s'éteint.
La dernière image reste également affichée
de la même façon, véhicule à l'arrêt, lors de
la fermeture des portes arrière.
Du bon usage
Dans les conditions optimales du véhicule
(position sur la voie, niveau de chargement)
la zone de visibilité maximale couverte par
la caméra est d'une profondeur de champ
d'environ 3 m de long sur 5,5 m de large.
La zone de visibilité peut varier selon les
conditions météorologiques extérieures
(luminosité, pluie, neige, brouillard, ...),
selon la charge du véhicule et son
positionnement sur la chaussée.
Pour nettoyer la caméra et l'écran, évitez
d'utiliser un détergent ou un outil qui risque
de rayer la vitre.
Utilisez plutôt un chiffon non abrasif ou une
balayette.

Aide au chargement
93
4
TECHNOLOGIE À BORD

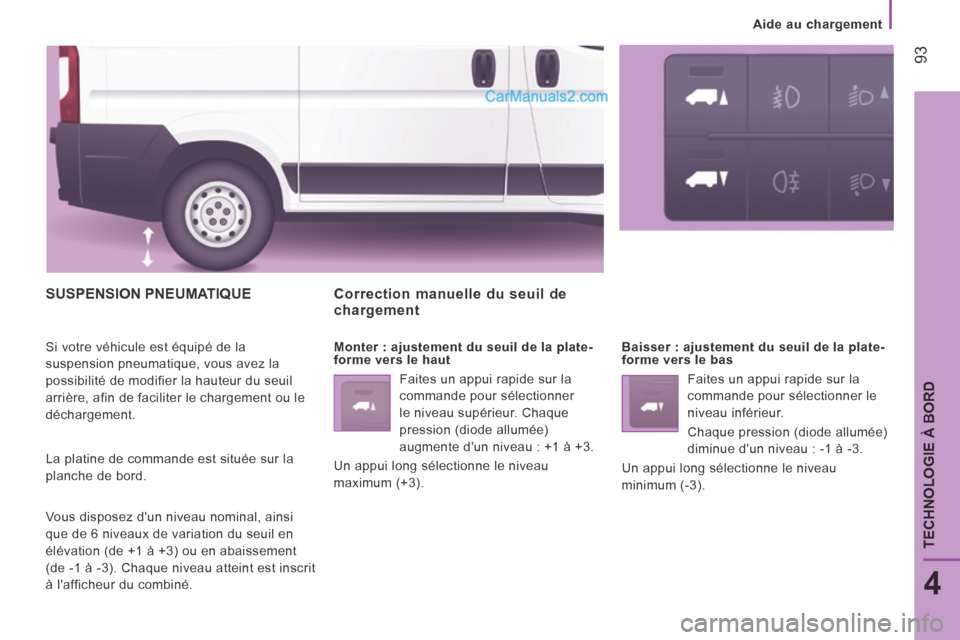

SUSPENSION PNEUMATIQUE
Si votre véhicule est équipé de la
suspension pneumatique, vous avez la
possibilité de modifier la hauteur du seuil
arrière, afin de faciliter le chargement ou le
déchargement.
La platine de commande est située sur la
planche de bord.
Vous disposez d'un niveau nominal, ainsi
que de 6 niveaux de variation du seuil en
élévation (de +1 à +3) ou en abaissement
(de -1 à -3). Chaque niveau atteint est inscrit
à l'afficheur du combiné.
Correction manuelle du seuil de chargement
Monter : ajustement du seuil de la plate-
forme vers le haut Faites un appui rapide sur la
commande pour sélectionner
le niveau supérieur. Chaque
pression (diode allumée)
augmente d'un niveau : +1 à +3.
Un appui long sélectionne le niveau
maximum (+3). Baisser : ajustement du seuil de la plate-
forme vers le bas
Faites un appui rapide sur la
commande pour sélectionner le
niveau inférieur.
Chaque pression (diode allumée)
diminue d'un niveau : -1 à -3.
Un appui long sélectionne le niveau
minimum (-3).

Aide au chargement
94

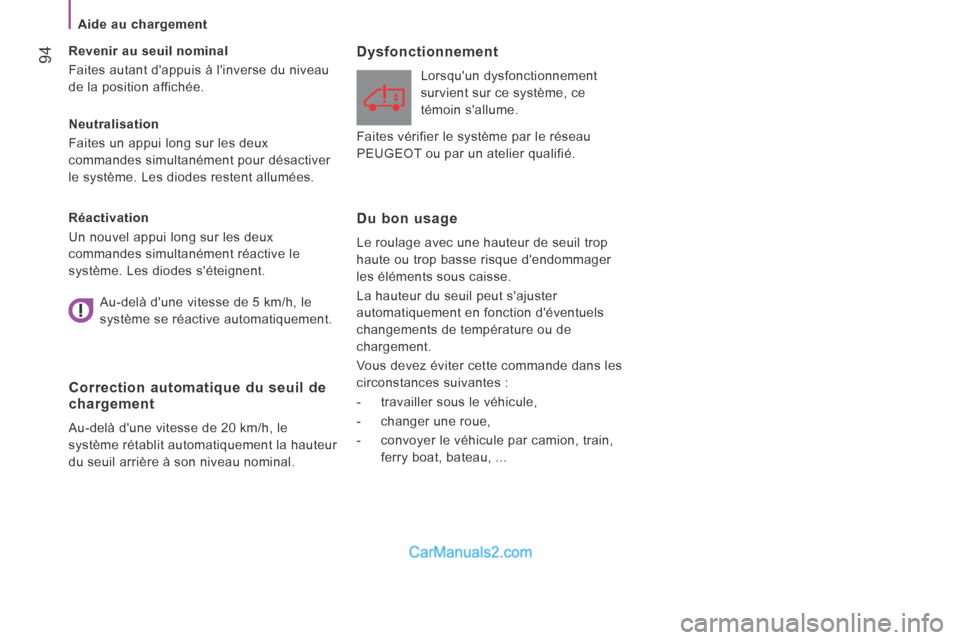

Neutralisation
Faites un appui long sur les deux
commandes simultanément pour désactiver
le système. Les diodes restent allumées. Revenir au seuil nominal
Faites autant d'appuis à l'inverse du niveau
de la position affichée.
Réactivation
Un nouvel appui long sur les deux
commandes simultanément réactive le
système. Les diodes s'éteignent.
Correction automatique du seuil de chargement
Au-delà d'une vitesse de 20 km/h, le
système rétablit automatiquement la hauteur
du seuil arrière à son niveau nominal.
Dysfonctionnement
Lorsqu'un dysfonctionnement
survient sur ce système, ce
témoin s'allume.
Du bon usage
Le roulage avec une hauteur de seuil trop
haute ou trop basse risque d'endommager
les éléments sous caisse.
La hauteur du seuil peut s'ajuster
automatiquement en fonction d'éventuels
changements de température ou de
chargement.
Vous devez éviter cette commande dans les
circonstances suivantes :
- travailler sous le véhicule,
- changer une roue,
- convoyer le véhicule par camion, train, ferry boat, bateau, ...
Au-delà d'une vitesse de 5 km/h, le
système se réactive automatiquement. Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.

95
5
Sécurité en conduite
SÉCURITÉ

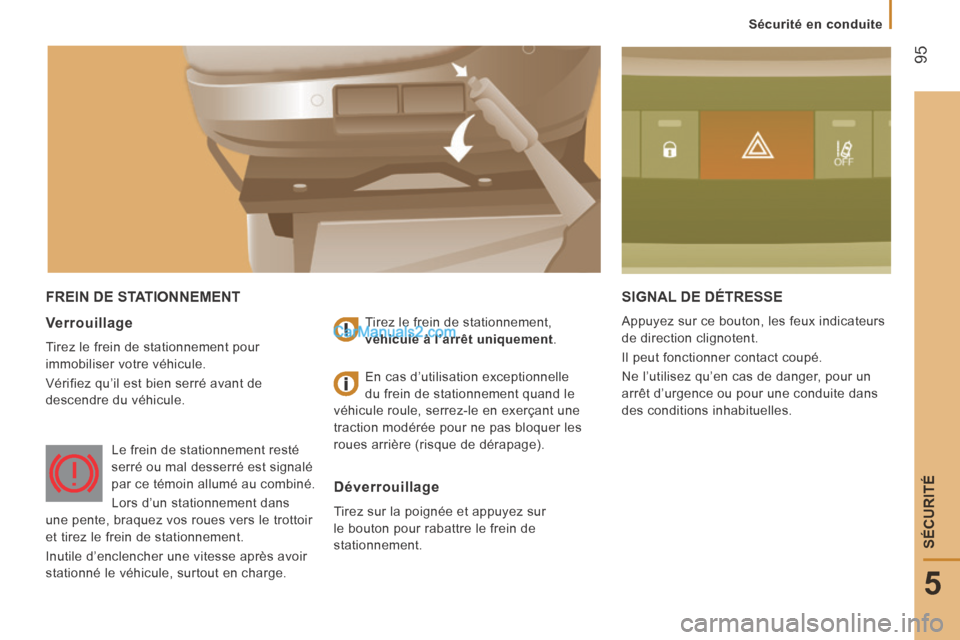

FREIN DE STATIONNEMENT SIGNAL DE DÉTRESSE
Appuyez sur ce bouton, les feux indicateurs
de direction clignotent.
Il peut fonctionner contact coupé.
Ne l’utilisez qu’en cas de danger, pour un
arrêt d’urgence ou pour une conduite dans
des conditions inhabituelles. Verrouillage
Tirez le frein de stationnement pour
immobiliser votre véhicule.
Vérifiez qu’il est bien serré avant de
descendre du véhicule. Tirez le frein de stationnement,
véhicule à l’arrêt uniquement .
Déverrouillage
Tirez sur la poignée et appuyez sur
le bouton pour rabattre le frein de
stationnement. En cas d’utilisation exceptionnelle
du frein de stationnement quand le
véhicule roule, serrez-le en exerçant une
traction modérée pour ne pas bloquer les
roues arrière (risque de dérapage).
Le frein de stationnement resté
serré ou mal desserré est signalé
par ce témoin allumé au combiné.
Lors d’un stationnement dans
une pente, braquez vos roues vers le trottoir
et tirez le frein de stationnement.
Inutile d’enclencher une vitesse après avoir
stationné le véhicule, surtout en charge.

96
Sécurité en conduite

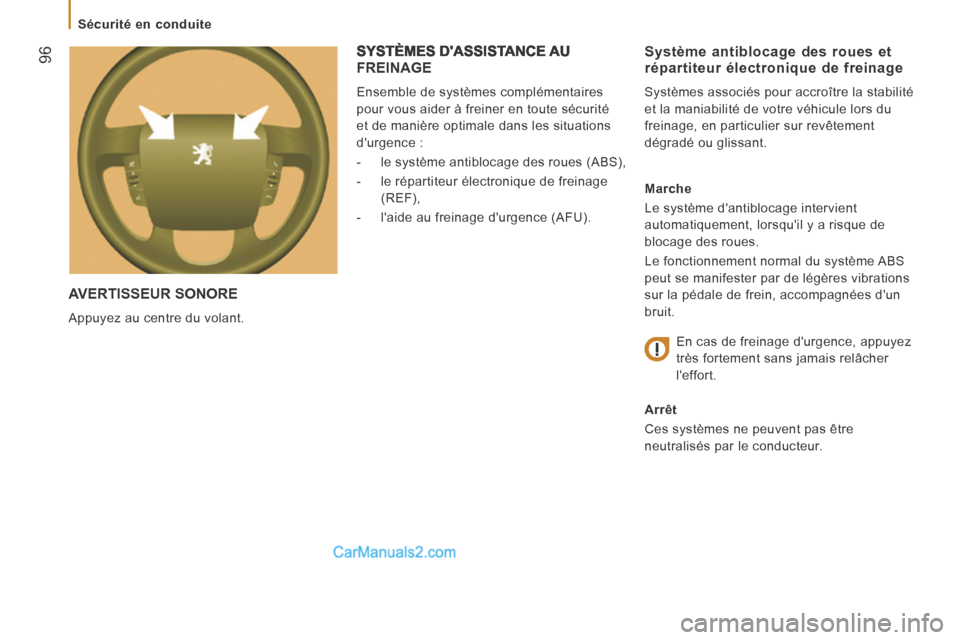

AVERTISSEUR SONORE
Appuyez au centre du volant.
Système antiblocage des roues et répartiteur électronique de freinage
Systèmes associés pour accroître la stabilité
et la maniabilité de votre véhicule lors du
freinage, en particulier sur revêtement
dégradé ou glissant.
Marche
Le système d'antiblocage intervient
automatiquement, lorsqu'il y a risque de
blocage des roues.
Le fonctionnement normal du système ABS
peut se manifester par de légères vibrations
sur la pédale de frein, accompagnées d'un
bruit. En cas de freinage d'urgence, appuyez
très fortement sans jamais relâcher
l'effort.
Arrêt
Ces systèmes ne peuvent pas être
neutralisés par le conducteur.
SYSTÈMES D'ASSISTANCE AU FREINAGE
Ensemble de systèmes complémentaires
pour vous aider à freiner en toute sécurité
et de manière optimale dans les situations
d'urgence :
- le système antiblocage des roues (ABS),
- le répartiteur électronique de freinage (REF),
- l'aide au freinage d'urgence (AFU).

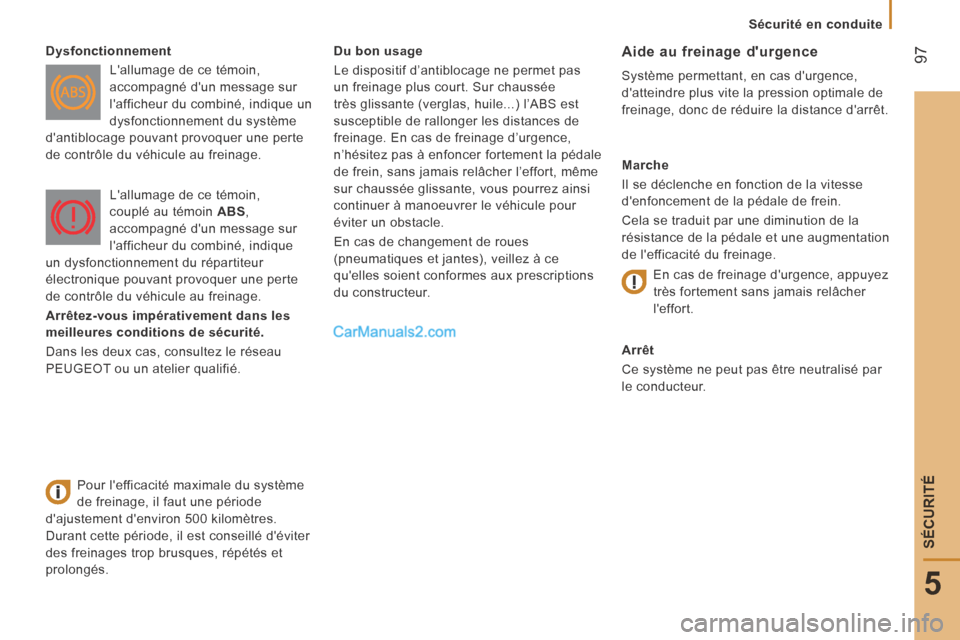

97
5
Sécurité en conduite
SÉCURITÉ
Du bon usage
Le dispositif d’antiblocage ne permet pas
un freinage plus court. Sur chaussée
très glissante (verglas, huile...) l’ABS est
susceptible de rallonger les distances de
freinage. En cas de freinage d’urgence,
n’hésitez pas à enfoncer fortement la pédale
de frein, sans jamais relâcher l’effort, même
sur chaussée glissante, vous pourrez ainsi
continuer à manoeuvrer le véhicule pour
éviter un obstacle.
En cas de changement de roues
(pneumatiques et jantes), veillez à ce
qu'elles soient conformes aux prescriptions
du constructeur. Aide au freinage d'urgence
Système permettant, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Marche
Il se déclenche en fonction de la vitesse
d'enfoncement de la pédale de frein.
Cela se traduit par une diminution de la
résistance de la pédale et une augmentation
de l'efficacité du freinage.
Arrêt
Ce système ne peut pas être neutralisé par
le conducteur.
Dysfonctionnement
L'allumage de ce témoin,
accompagné d'un message sur
l'afficheur du combiné, indique un
dysfonctionnement du système
d'antiblocage pouvant provoquer une perte
de contrôle du véhicule au freinage.
Pour l'efficacité maximale du système
de freinage, il faut une période
d'ajustement d'environ 500 kilomètres.
Durant cette période, il est conseillé d'éviter
des freinages trop brusques, répétés et
prolongés. L'allumage de ce témoin,
couplé au témoin
ABS ,
accompagné d'un message sur
l'afficheur du combiné, indique
un dysfonctionnement du répartiteur
électronique pouvant provoquer une perte
de contrôle du véhicule au freinage.
Arrêtez-vous impérativement dans les
meilleures conditions de sécurité.
Dans les deux cas, consultez le réseau
PEUGEOT ou un atelier qualifié. En cas de freinage d'urgence, appuyez
très fortement sans jamais relâcher
l'effort.

98

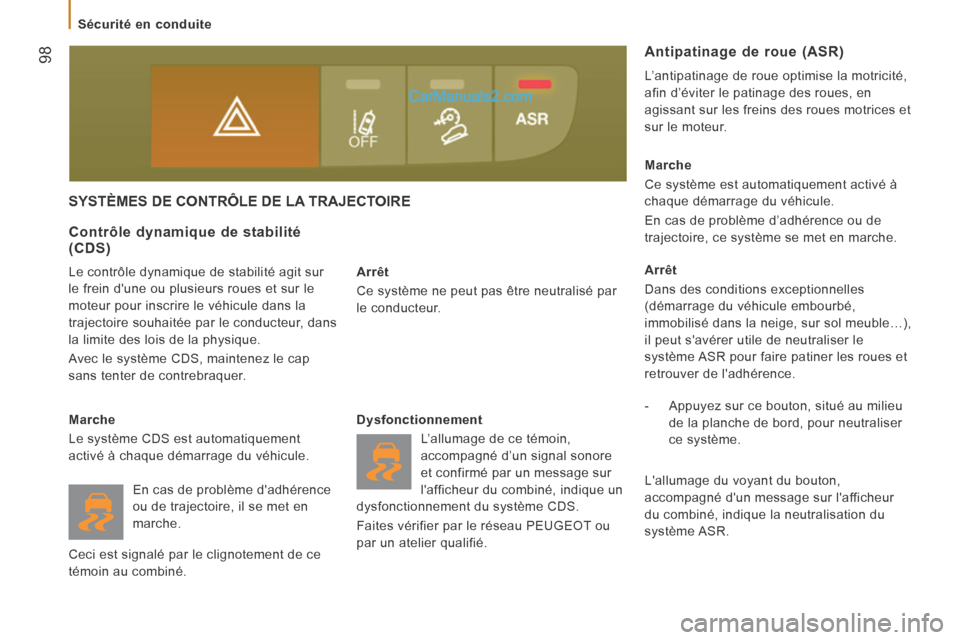

Sécurité en conduite
SYSTÈMES DE CONTRÔLE DE LA TRAJECTOIRE
Arrêt
Ce système ne peut pas être neutralisé par
le conducteur.
Contrôle dynamique de stabilité (CDS)
Le contrôle dynamique de stabilité agit sur
le frein d'une ou plusieurs roues et sur le
moteur pour inscrire le véhicule dans la
trajectoire souhaitée par le conducteur, dans
la limite des lois de la physique.
Avec le système CDS, maintenez le cap
sans tenter de contrebraquer.
Marche
Le système CDS est automatiquement
activé à chaque démarrage du véhicule. Dysfonctionnement
L’allumage de ce témoin,
accompagné d’un signal sonore
et confirmé par un message sur
l'afficheur du combiné, indique un
dysfonctionnement du système CDS.
Faites vérifier par le réseau PEUGEOT ou
par un atelier qualifié. Marche
Ce système est automatiquement activé à
chaque démarrage du véhicule.
En cas de problème d’adhérence ou de
trajectoire, ce système se met en marche.
Arrêt
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé,
immobilisé dans la neige, sur sol meuble…),
il peut s'avérer utile de neutraliser le
système ASR pour faire patiner les roues et
retrouver de l'adhérence.
- Appuyez sur ce bouton, situé au milieu
de la planche de bord, pour neutraliser
ce système.
Antipatinage de roue (ASR)
L’antipatinage de roue optimise la motricité,
afin d’éviter le patinage des roues, en
agissant sur les freins des roues motrices et
sur le moteur.
L'allumage du voyant du bouton,
accompagné d'un message sur l'afficheur
du combiné, indique la neutralisation du
système ASR.
En cas de problème d'adhérence
ou de trajectoire, il se met en
marche.
Ceci est signalé par le clignotement de ce
témoin au combiné.
