Peugeot Boxer 2014 Manuel du propriétaire (in French)

Équipements
11 9
6

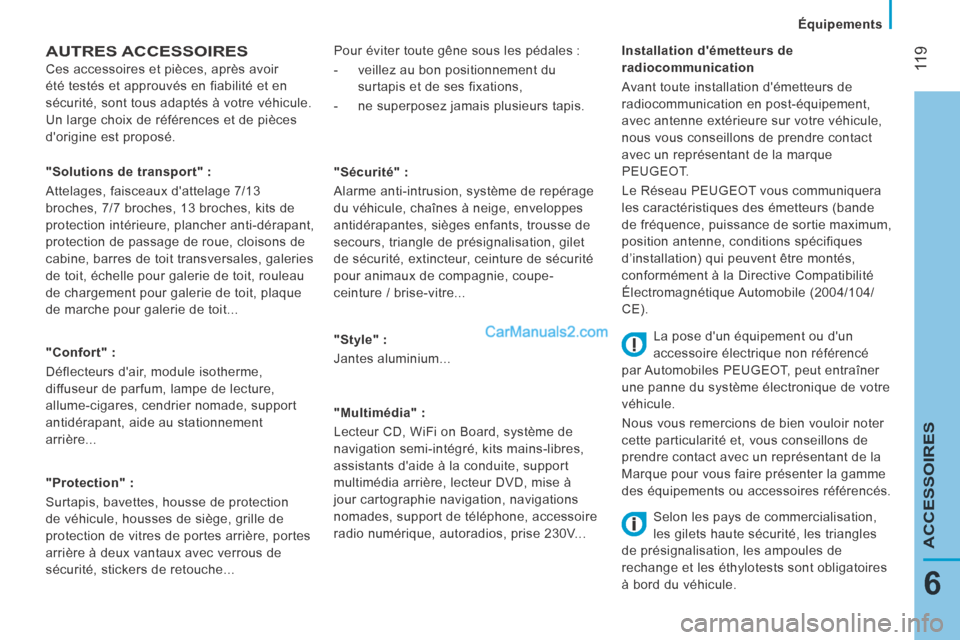

ACCESSOIRES
AUTRES ACCESSOIRES
Ces accessoires et pièces, après avoir
été testés et approuvés en fiabilité et en
sécurité, sont tous adaptés à votre véhicule.
Un large choix de références et de pièces
d'origine est proposé.
"Confort" :
Déflecteurs d'air, module isotherme,
diffuseur de parfum, lampe de lecture,
allume-cigares, cendrier nomade, support
antidérapant, aide au stationnement
arrière...
"Protection" :
Surtapis, bavettes, housse de protection
de véhicule, housses de siège, grille de
protection de vitres de portes arrière, portes
arrière à deux vantaux avec verrous de
sécurité, stickers de retouche... "Sécurité" :
Alarme anti-intrusion, système de repérage
du véhicule, chaînes à neige, enveloppes
antidérapantes, sièges enfants, trousse de
secours, triangle de présignalisation, gilet
de sécurité, extincteur, ceinture de sécurité
pour animaux de compagnie, coupe-
ceinture / brise-vitre...
"Style" :
Jantes aluminium...
"Multimédia" :
Lecteur CD, WiFi on Board, système de
navigation semi-intégré, kits mains-libres,
assistants d'aide à la conduite, support
multimédia arrière, lecteur DVD, mise à
jour cartographie navigation, navigations
nomades, support de téléphone, accessoire
radio numérique, autoradios, prise 230V...
"Solutions de transport" :
Attelages, faisceaux d'attelage 7/13
broches, 7/7 broches, 13 broches, kits de
protection intérieure, plancher anti-dérapant,
protection de passage de roue, cloisons de
cabine, barres de toit transversales, galeries
de toit, échelle pour galerie de toit, rouleau
de chargement pour galerie de toit, plaque
de marche pour galerie de toit...
Installation d'émetteurs de
radiocommunication

Avant toute installation d'émetteurs de
radiocommunication en post-équipement,
avec antenne extérieure sur votre véhicule,
nous vous conseillons de prendre contact
avec un représentant de la marque
PEUGEOT.
Le Réseau PEUGEOT vous communiquera
les caractéristiques des émetteurs (bande
de fréquence, puissance de sortie maximum,
position antenne, conditions spécifiques
d’installation) qui peuvent être montés,
conformément à la Directive Compatibilité
Électromagnétique Automobile (2004/104/
CE).
La pose d'un équipement ou d'un
accessoire électrique non référencé
par Automobiles PEUGEOT, peut entraîner
une panne du système électronique de votre
véhicule.
Nous vous remercions de bien vouloir noter
cette particularité et, vous conseillons de
prendre contact avec un représentant de la
Marque pour vous faire présenter la gamme
des équipements ou accessoires référencés.
Selon les pays de commercialisation,
les gilets haute sécurité, les triangles
de présignalisation, les ampoules de
rechange et les éthylotests sont obligatoires
à bord du véhicule.
Pour éviter toute gêne sous les pédales :
- veillez au bon positionnement du
surtapis et de ses fixations,
- ne superposez jamais plusieurs tapis.

Équipements
120

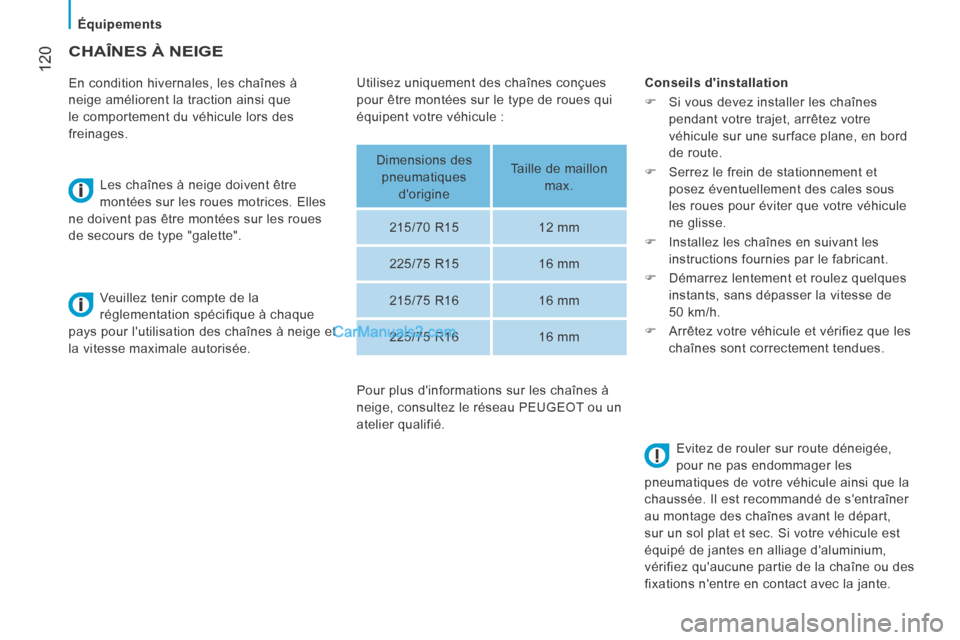

CHAÎNES À NEIGE
En condition hivernales, les chaînes à
neige améliorent la traction ainsi que
le comportement du véhicule lors des
freinages. Les chaînes à neige doivent être
montées sur les roues motrices. Elles
ne doivent pas être montées sur les roues
de secours de type "galette".
Veuillez tenir compte de la
réglementation spécifique à chaque
pays pour l'utilisation des chaînes à neige et
la vitesse maximale autorisée. Conseils d'installation

Si vous devez installer les chaînes
pendant votre trajet, arrêtez votre
véhicule sur une surface plane, en bord
de route.
 Serrez le frein de stationnement et
posez éventuellement des cales sous
les roues pour éviter que votre véhicule
ne glisse.
 Installez les chaînes en suivant les
instructions fournies par le fabricant.
 Démarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50 km/h.
 Arrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Evitez de rouler sur route déneigée,
pour ne pas endommager les
pneumatiques de votre véhicule ainsi que la
chaussée. Il est recommandé de s'entraîner
au montage des chaînes avant le départ,
sur un sol plat et sec. Si votre véhicule est
équipé de jantes en alliage d'aluminium,
vérifiez qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Utilisez uniquement des chaînes conçues
pour être montées sur le type de roues qui
équipent votre véhicule :
Dimensions des pneumatiques d'origine Taille de maillon
max.
215/70 R15 12 mm
225/75 R15 16 mm
215/75 R16 16 mm
225/75 R16 16 mm
Pour plus d'informations sur les chaînes à
neige, consultez le réseau PEUGEOT ou un
atelier qualifié.

Entretien avec TOTAL
121
7
VÉRIFICATIONS

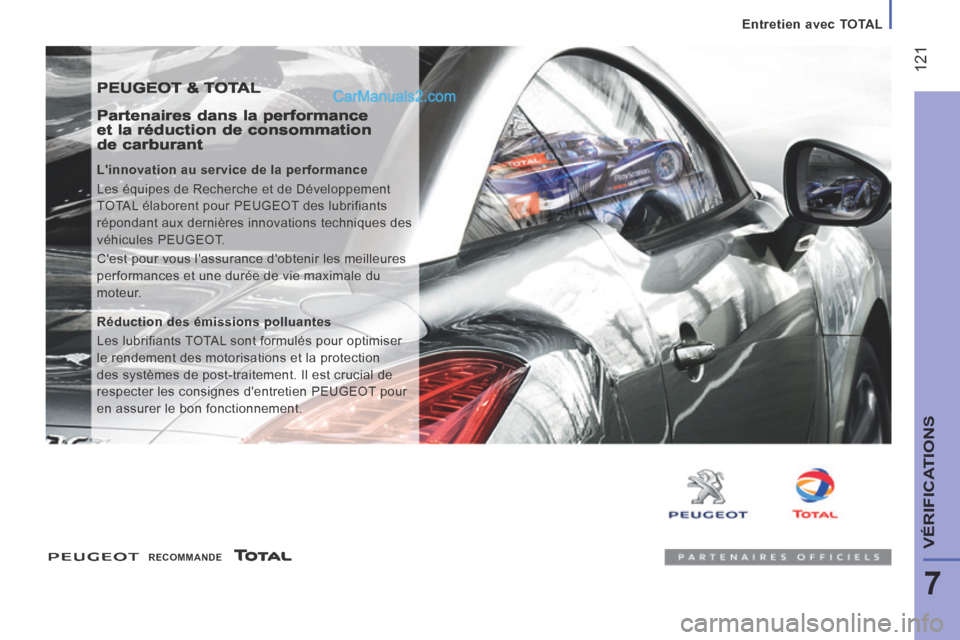

PEUGEOT & TOTAL
Partenaires dans la performance et la réduction de consommation de carburant
L'innovation au service de la performance
Les équipes de Recherche et de Développement
TOTAL élaborent pour PEUGEOT des lubrifiants
répondant aux dernières innovations techniques des
véhicules PEUGEOT.
C'est pour vous l'assurance d'obtenir les meilleures
performances et une durée de vie maximale du
moteur.
Réduction des émissions polluantes
Les lubrifiants TOTAL sont formulés pour optimiser
le rendement des motorisations et la protection
des systèmes de post-traitement. Il est crucial de
respecter les consignes d'entretien PEUGEOT pour
en assurer le bon fonctionnement.
RECOMMANDE

122
Compartiment moteur
À l'intérieur
Cette opération ne doit se faire que véhicule
à l'arrêt et porte conducteur ouverte.
Tirez vers vous la commande placée sur le
coté de la planche de bord.
À l'extérieur
Poussez vers la droite la palette située au-
dessus de la calandre et soulevez le capot. Avant de refermer le capot, replacez la
béquille dans son logement.
Abaissez le capot et lâchez-le en fin de
course. Vérifiez le verrouillage du capot.

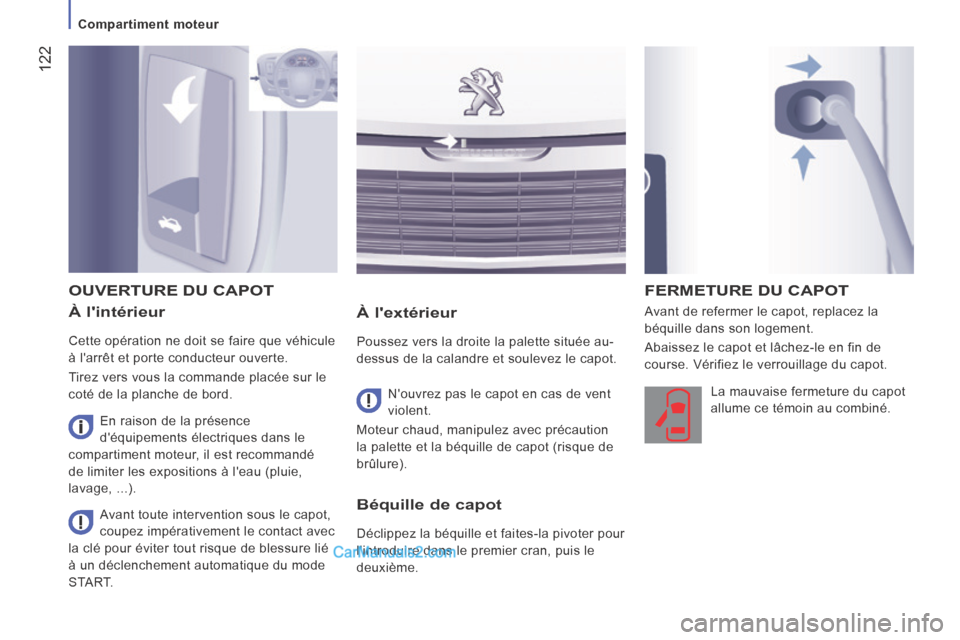

OUVERTURE DU CAPOT
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec précaution
la palette et la béquille de capot (risque de
brûlure). La mauvaise fermeture du capot
allume ce témoin au combiné.
Avant toute intervention sous le capot,
coupez impérativement le contact avec
la clé pour éviter tout risque de blessure lié
à un déclenchement automatique du mode
START.
FERMETURE DU CAPOT
Béquille de capot
Déclippez la béquille et faites-la pivoter pour
l'introduire dans le premier cran, puis le
deuxième.
En raison de la présence
d'équipements électriques dans le
compartiment moteur, il est recommandé
de limiter les expositions à l'eau (pluie,
lavage, ...).

123
7

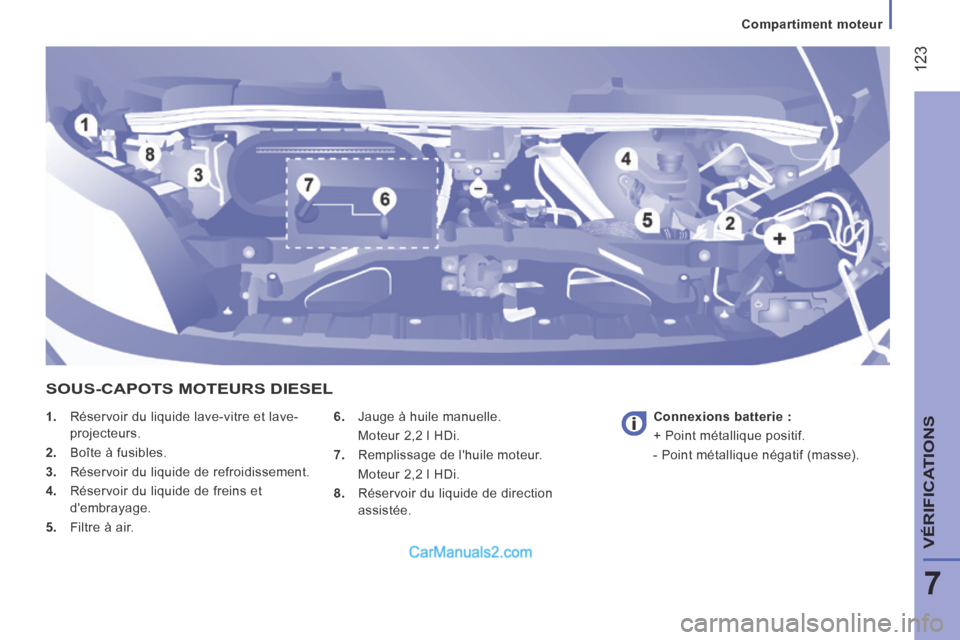

Compartiment moteur
VÉRIFICATIONS
1. Réservoir du liquide lave-vitre et lave-projecteurs.
2. Boîte à fusibles.
3. Réservoir du liquide de refroidissement.
4. Réservoir du liquide de freins et d'embrayage.
5. Filtre à air. 6. Jauge à huile manuelle.
Moteur 2,2 l HDi.
7. Remplissage de l'huile moteur.
Moteur 2,2 l HDi.
8. Réservoir du liquide de direction
assistée. Connexions batterie :

+ Point métallique positif.
- Point métallique négatif (masse).
SOUS-CAPOTS MOTEURS DIESEL

Niveaux et contrôles
124
Produits usagés
Évitez tout contact prolongé de l'huile et des
liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides usagés
dans les canalisations d'évacuation ou sur
le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.

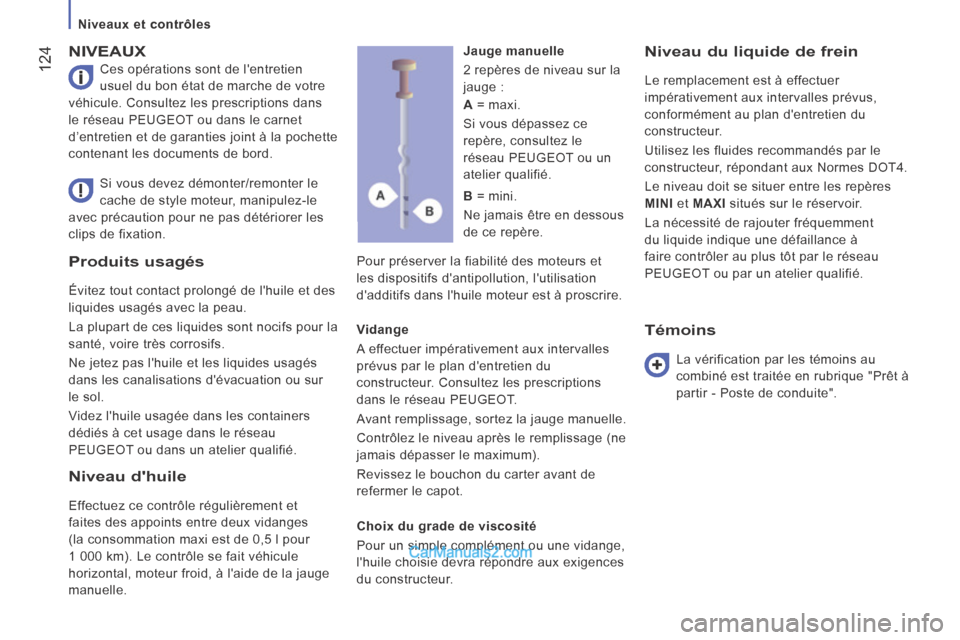

NIVEAUX
Ces opérations sont de l'entretien
usuel du bon état de marche de votre
véhicule. Consultez les prescriptions dans
le réseau PEUGEOT ou dans le carnet
d’entretien et de garanties joint à la pochette
contenant les documents de bord.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, l'utilisation
d'additifs dans l'huile moteur est à proscrire.
Niveau du liquide de frein
Le remplacement est à effectuer
impérativement aux intervalles prévus,
conformément au plan d'entretien du
constructeur.
Utilisez les fluides recommandés par le
constructeur, répondant aux Normes DOT4.
Le niveau doit se situer entre les repères
MINI et MAXI situés sur le réservoir.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT ou par un atelier qualifié.
Si vous devez démonter/remonter le
cache de style moteur, manipulez-le
avec précaution pour ne pas détériorer les
clips de fixation. Jauge manuelle
2 repères de niveau sur la
jauge :
Vidange
A effectuer impérativement aux intervalles
prévus par le plan d'entretien du
constructeur. Consultez les prescriptions
dans le réseau PEUGEOT.
Avant remplissage, sortez la jauge manuelle.
Contrôlez le niveau après le remplissage (ne
jamais dépasser le maximum).
Revissez le bouchon du carter avant de
refermer le capot.
Choix du grade de viscosité
Pour un simple complément ou une vidange,
l'huile choisie devra répondre aux exigences
du constructeur.
Témoins
La vérification par les témoins au
combiné est traitée en rubrique "Prêt à
partir - Poste de conduite".
A
= maxi.
Si vous dépassez ce
repère, consultez le
réseau PEUGEOT ou un
atelier qualifié.
B = mini.
Ne jamais être en dessous
de ce repère.
Niveau d'huile
Effectuez ce contrôle régulièrement et
faites des appoints entre deux vidanges
(la consommation maxi est de 0,5 l pour
1 000 km). Le contrôle se fait véhicule
horizontal, moteur froid, à l'aide de la jauge
manuelle.

Niveaux et contrôles
125
7
VÉRIFICATIONS

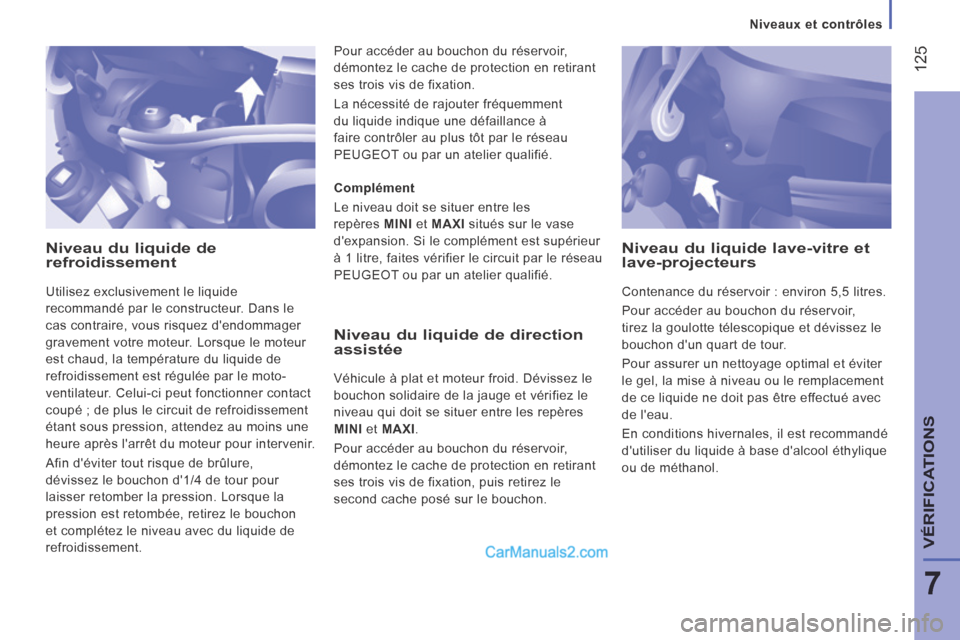

Niveau du liquide de refroidissement
Utilisez exclusivement le liquide
recommandé par le constructeur. Dans le
cas contraire, vous risquez d'endommager
gravement votre moteur. Lorsque le moteur
est chaud, la température du liquide de
refroidissement est régulée par le moto-
ventilateur. Celui-ci peut fonctionner contact
coupé ; de plus le circuit de refroidissement
étant sous pression, attendez au moins une
heure après l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure,
dévissez le bouchon d'1/4 de tour pour
laisser retomber la pression. Lorsque la
pression est retombée, retirez le bouchon
et complétez le niveau avec du liquide de
refroidissement.
Niveau du liquide de direction assistée
Véhicule à plat et moteur froid. Dévissez le
bouchon solidaire de la jauge et vérifiez le
niveau qui doit se situer entre les repères
MINI et MAXI .
Pour accéder au bouchon du réservoir,
démontez le cache de protection en retirant
ses trois vis de fixation, puis retirez le
second cache posé sur le bouchon. Complément
Le niveau doit se situer entre les
repères MINI et MAXI situés sur le vase
d'expansion. Si le complément est supérieur
à 1 litre, faites vérifier le circuit par le réseau
PEUGEOT ou par un atelier qualifié.
Niveau du liquide lave-vitre et lave-projecteurs
Contenance du réservoir : environ 5,5 litres.
Pour accéder au bouchon du réservoir,
tirez la goulotte télescopique et dévissez le
bouchon d'un quart de tour.
Pour assurer un nettoyage optimal et éviter
le gel, la mise à niveau ou le remplacement
de ce liquide ne doit pas être effectué avec
de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique
ou de méthanol.
Pour accéder au bouchon du réservoir,
démontez le cache de protection en retirant
ses trois vis de fixation.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT ou par un atelier qualifié.

Niveaux et contrôles
126
La présence de cette étiquette, notamment
avec le Stop & Start, indique l’utilisation
d’une batterie au plomb 12 V de technologie
et de caractéristiques spécifiques, qui
nécessite, en cas de remplacement ou de
débranchement, l’intervention exclusive du
réseau PEUGEOT ou d’un atelier qualifié. Ces opérations permettent de maintenir
votre véhicule en bon état de marche.
Consultez les prescriptions dans le réseau
PEUGEOT ou dans le carnet d’entretien et
de garanties joint à la pochette contenant
les documents de bord.

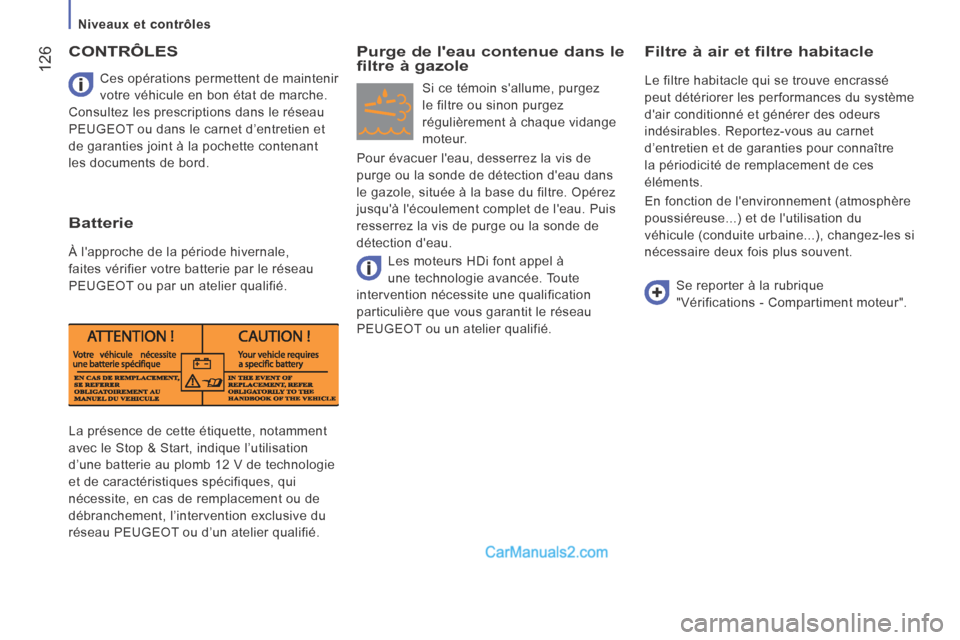

CONTRÔLES
Batterie
À l'approche de la période hivernale,
faites vérifier votre batterie par le réseau
PEUGEOT ou par un atelier qualifié.
Purge de l'eau contenue dans le filtre à gazole
Si ce témoin s'allume, purgez
le filtre ou sinon purgez
régulièrement à chaque vidange
moteur.
Pour évacuer l'eau, desserrez la vis de
purge ou la sonde de détection d'eau dans
le gazole, située à la base du filtre. Opérez
jusqu'à l'écoulement complet de l'eau. Puis
resserrez la vis de purge ou la sonde de
détection d'eau.
Filtre à air et filtre habitacle
Le filtre habitacle qui se trouve encrassé
peut détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables. Reportez-vous au carnet
d’entretien et de garanties pour connaître
la périodicité de remplacement de ces
éléments.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du
véhicule (conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Se reporter à la rubrique
"Vérifications - Compartiment moteur".
Les moteurs HDi font appel à
une technologie avancée. Toute
intervention nécessite une qualification
particulière que vous garantit le réseau
PEUGEOT ou un atelier qualifié.

Niveaux et contrôles
127
7

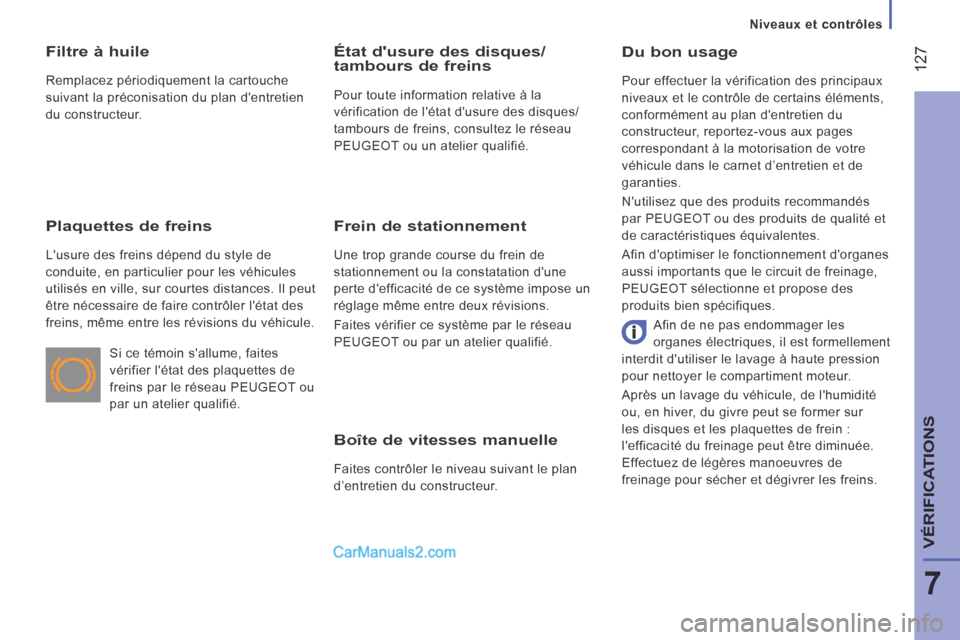

VÉRIFICATIONS
Boîte de vitesses manuelle
Faites contrôler le niveau suivant le plan
d’entretien du constructeur.
Du bon usage
Pour effectuer la vérification des principaux
niveaux et le contrôle de certains éléments,
conformément au plan d'entretien du
constructeur, reportez-vous aux pages
correspondant à la motorisation de votre
véhicule dans le carnet d’entretien et de
garanties.
N'utilisez que des produits recommandés
par PEUGEOT ou des produits de qualité et
de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
PEUGEOT sélectionne et propose des
produits bien spécifiques.
Filtre à huile
Remplacez périodiquement la cartouche
suivant la préconisation du plan d'entretien
du constructeur.
Plaquettes de freins
L'usure des freins dépend du style de
conduite, en particulier pour les véhicules
utilisés en ville, sur courtes distances. Il peut
être nécessaire de faire contrôler l'état des
freins, même entre les révisions du véhicule.
État d'usure des disques/tambours de freins
Pour toute information relative à la
vérification de l'état d'usure des disques/
tambours de freins, consultez le réseau
PEUGEOT ou un atelier qualifié.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation d'une
perte d'efficacité de ce système impose un
réglage même entre deux révisions.
Faites vérifier ce système par le réseau
PEUGEOT ou par un atelier qualifié.
Si ce témoin s'allume, faites
vérifier l'état des plaquettes de
freins par le réseau PEUGEOT ou
par un atelier qualifié. Afin de ne pas endommager les
organes électriques, il est formellement
interdit d'utiliser le lavage à haute pression
pour nettoyer le compartiment moteur.
Après un lavage du véhicule, de l'humidité
ou, en hiver, du givre peut se former sur
les disques et les plaquettes de frein :
l'efficacité du freinage peut être diminuée.
Effectuez de légères manoeuvres de
freinage pour sécher et dégivrer les freins.

Niveaux et contrôles
128
Dysfonctionnement
Si cette alerte persiste, ne négligez pas
cet avertissement ; cela vous indique
qu'un dysfonctionnement est survenu dans
l'ensemble ligne d'échappement / filtre à
particules.
Faites vérifier l'ensemble par le réseau
PEUGEOT ou par un atelier qualifié.
En cas de risque de colmatage,
ce témoin s'allume accompagné
d'un message sur l'afficheur du
combiné.
Saturation / Régénération En raison des températures élevées
à l'échappement induites par le
fonctionnement normal du filtre à particules,
il est recommandé de ne pas stationner le
véhicule sur des matériaux inflammables
(herbe, feuilles sèches, aiguilles de pin,...)
afin d'éviter tout risque d'incendie.

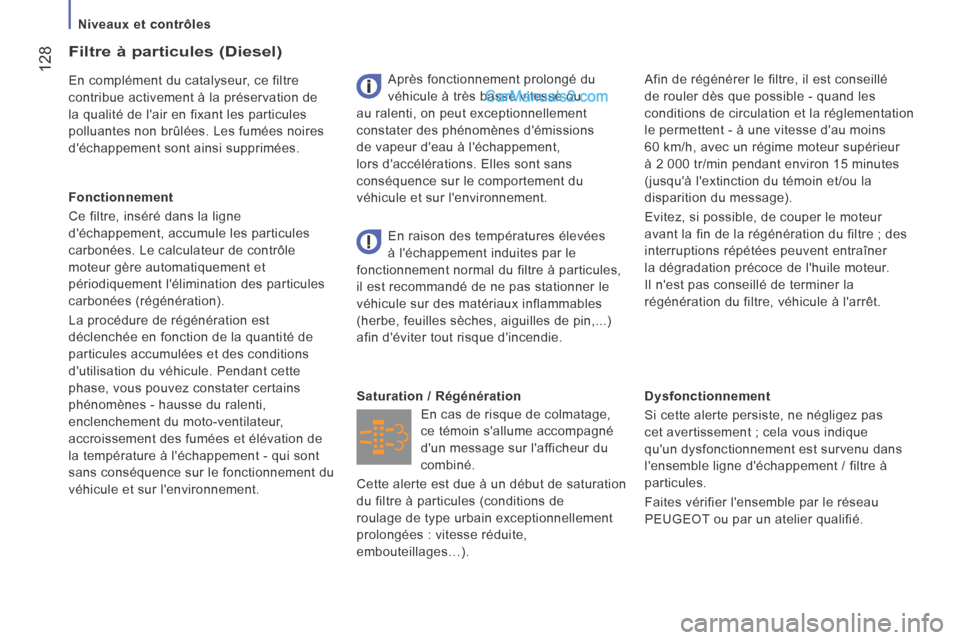

Filtre à particules (Diesel)
En complément du catalyseur, ce filtre
contribue activement à la préservation de
la qualité de l'air en fixant les particules
polluantes non brûlées. Les fumées noires
d'échappement sont ainsi supprimées.
Fonctionnement
Ce filtre, inséré dans la ligne
d'échappement, accumule les particules
carbonées. Le calculateur de contrôle
moteur gère automatiquement et
périodiquement l'élimination des particules
carbonées (régénération).
La procédure de régénération est
déclenchée en fonction de la quantité de
particules accumulées et des conditions
d'utilisation du véhicule. Pendant cette
phase, vous pouvez constater certains
phénomènes - hausse du ralenti,
enclenchement du moto-ventilateur,
accroissement des fumées et élévation de
la température à l'échappement - qui sont
sans conséquence sur le fonctionnement du
véhicule et sur l'environnement. Après fonctionnement prolongé du
véhicule à très basse vitesse ou
au ralenti, on peut exceptionnellement
constater des phénomènes d'émissions
de vapeur d'eau à l'échappement,
lors d'accélérations. Elles sont sans
conséquence sur le comportement du
véhicule et sur l'environnement. Afin de régénérer le filtre, il est conseillé
de rouler dès que possible - quand les
conditions de circulation et la réglementation
le permettent - à une vitesse d'au moins
60 km/h, avec un régime moteur supérieur
à 2 000 tr/min pendant environ 15 minutes
(jusqu'à l'extinction du témoin et/ou la
disparition du message).
Evitez, si possible, de couper le moteur
avant la fin de la régénération du filtre ; des
interruptions répétées peuvent entraîner
la dégradation précoce de l'huile moteur.
Il n'est pas conseillé de terminer la
régénération du filtre, véhicule à l'arrêt.
Cette alerte est due à un début de saturation
du filtre à particules (conditions de
roulage de type urbain exceptionnellement
prolongées : vitesse réduite,
embouteillages…).
