Peugeot Boxer 2015.5 Kullanım Kılavuzu (in Turkish)

249
boxer_tr_Chap11_Particularites_ed01-2015

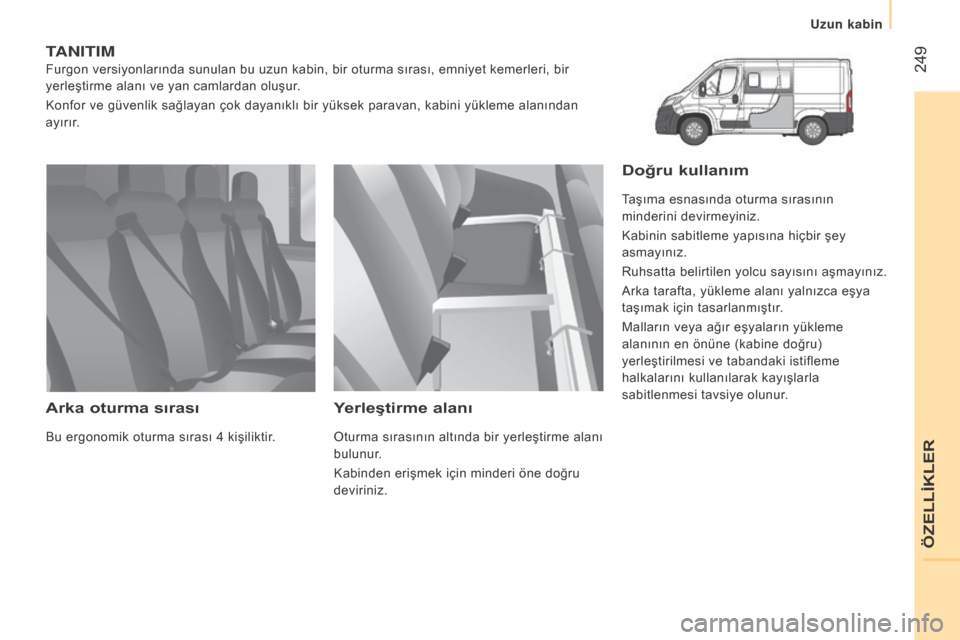

TAn ITI m
Furgon versiyonlarında sunulan bu uzun kabin, bir oturma sırası, emniyet kemerleri, bir
yerleştirme alanı ve yan camlardan oluşur.
Konfor ve güvenlik sağlayan çok dayanıklı bir yüksek paravan, kabini yükleme alanından
ayırır.
Arka oturma sırası
Bu ergonomik oturma sırası 4 kişiliktir.
Yerleştirme alanı
Oturma sırasının altında bir yerleştirme alanı
bulunur.
Kabinden erişmek için minderi öne doğru
deviriniz.
Doğru kullanım
Taşıma esnasında oturma sırasının
minderini devirmeyiniz.
Kabinin sabitleme yapısına hiçbir şey
asmayınız.
Ruhsatta belirtilen yolcu sayısını aşmayınız.
Arka tarafta, yükleme alanı yalnızca eşya
taşımak için tasarlanmıştır.
Malların veya ağır eşyaların yükleme
alanının en önüne (kabine doğru)
yerleştirilmesi ve tabandaki istifleme
halkalarını kullanılarak kayışlarla
sabitlenmesi tavsiye olunur.
ÖZELLİKLER
Uzun kabin

250
boxer_tr_Chap11_Particularites_ed01-2015

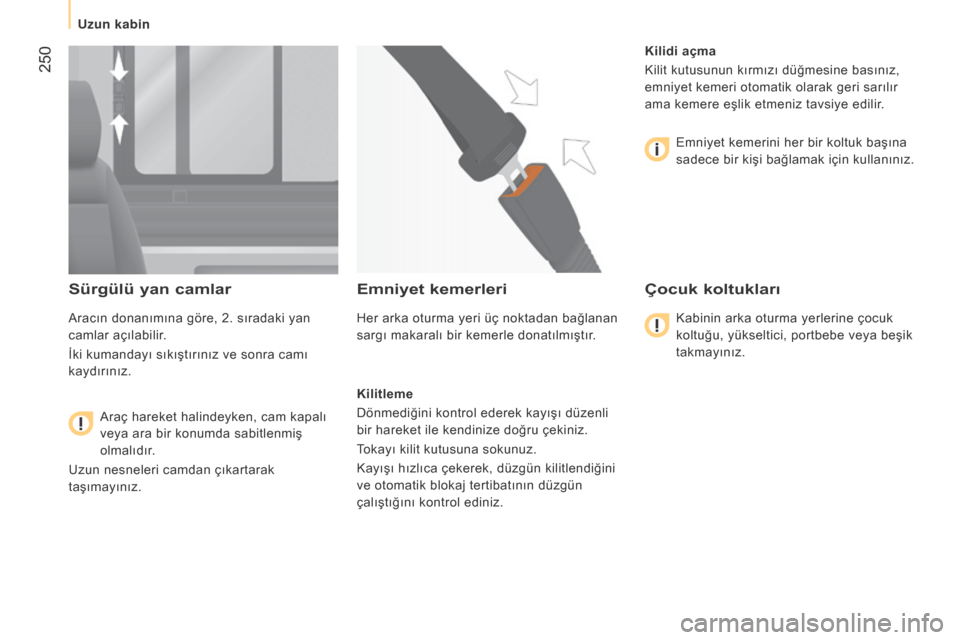

Sürgülü yan camlar
Aracın donanımına göre, 2. sıradaki yan
camlar açılabilir.
İki kumandayı sıkıştırınız ve sonra camı
kaydırınız.
Araç hareket halindeyken, cam kapalı

veya ara bir konumda sabitlenmiş
olmalıdır.
Uzun nesneleri camdan çıkartarak
taşımayınız.
Emniyet kemerleri
Her arka oturma yeri üç noktadan bağlanan
sargı makaralı bir kemerle donatılmıştır.
Kilitleme
Dönmediğini kontrol ederek kayışı düzenli
bir hareket ile kendinize doğru çekiniz.
Tokayı kilit kutusuna sokunuz.
Kayışı hızlıca çekerek, düzgün kilitlendiğini
ve otomatik blokaj tertibatının düzgün
çalıştığını kontrol ediniz. Kilidi açma
Kilit kutusunun kırmızı düğmesine basınız,
emniyet kemeri otomatik olarak geri sarılır
ama kemere eşlik etmeniz tavsiye edilir.
Emniyet kemerini her bir koltuk başına
sadece bir kişi bağlamak için kullanınız.
Çocuk koltukları
Kabinin arka oturma yerlerine çocuk
koltuğu, yükseltici, portbebe veya beşik
takmayınız.
Uzun kabin

251
boxer_tr_Chap11_Particularites_ed01-2015
TAn ITI m

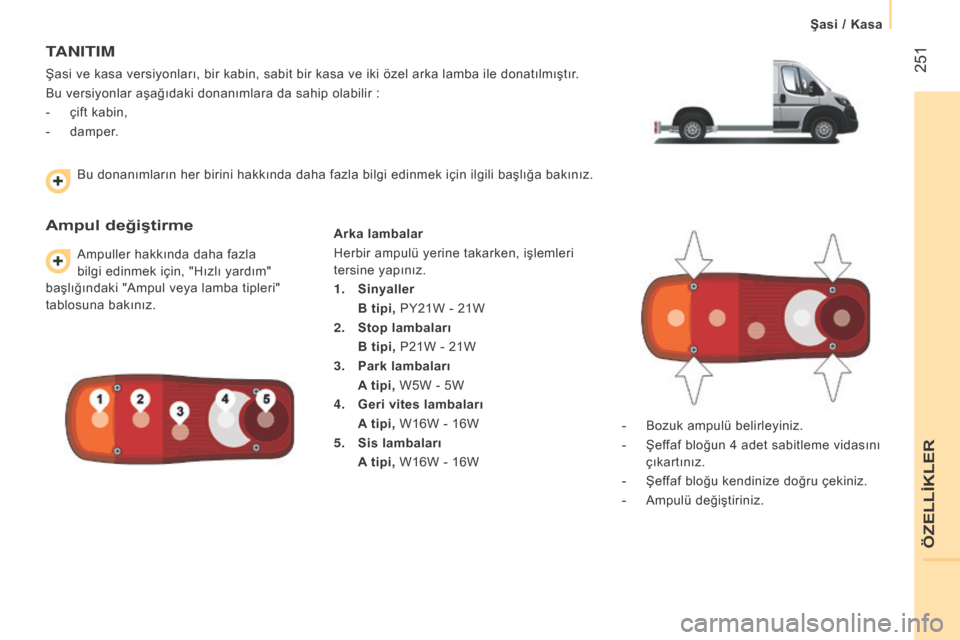

Şasi ve kasa versiyonları, bir kabin, sabit bir kasa ve iki özel arka lamba ile donatılmıştır.
Bu versiyonlar aşağıdaki donanımlara da sahip olabilir :
-

çift kabin,
-


damper
.
Ampul değiştirme
Ampuller hakkında daha fazla
bilgi edinmek için, "Hızlı yardım"
başlığındaki "Ampul veya lamba tipleri"
tablosuna bakınız. Arka lambalar
Herbir ampulü yerine takarken, işlemleri
tersine yapınız.
1.

Sinyaller
B tipi,

PY21W - 21W
2.

Stop lambaları
B tipi,

P21W - 21W
3.

Park lambaları
A

tipi, W5W - 5W
4.

Geri vites lambaları
A

tipi, W16W - 16W
5.

Sis lambaları
A

tipi, W16W - 16W-

Bozuk ampulü belirleyiniz.
-


Şef
faf bloğun 4 adet sabitleme vidasını
çıkartınız.
-

Şef
faf bloğu kendinize doğru çekiniz.
-

Ampulü değiştiriniz.
Bu donanımların her birini hakkında daha fazla bilgi edinmek iç

in ilgili başlığa bakınız.
ÖZELLİKLER
Şasi / Kasa

252
boxer_tr_Chap11_Particularites_ed01-2015

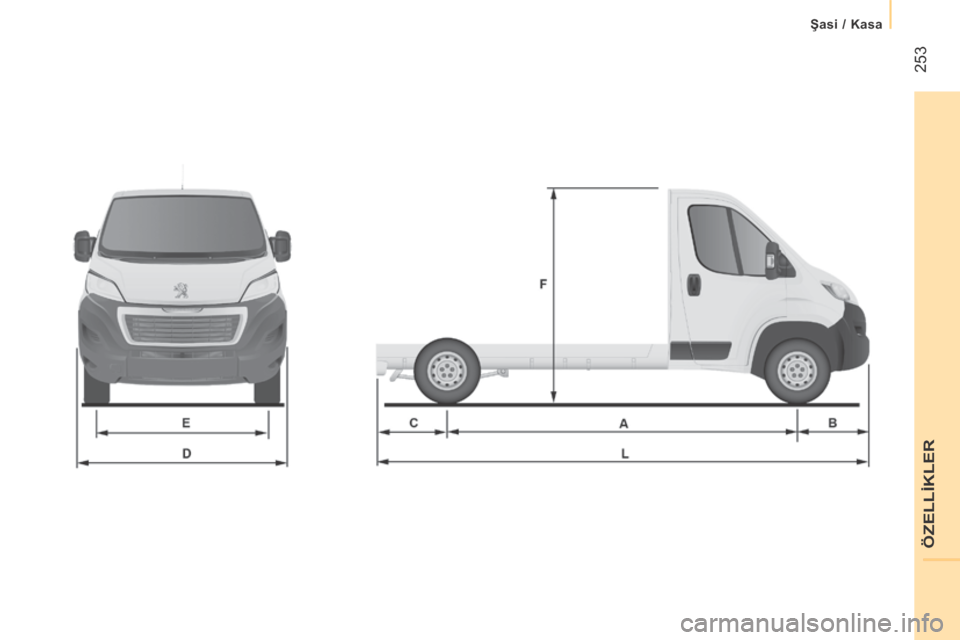

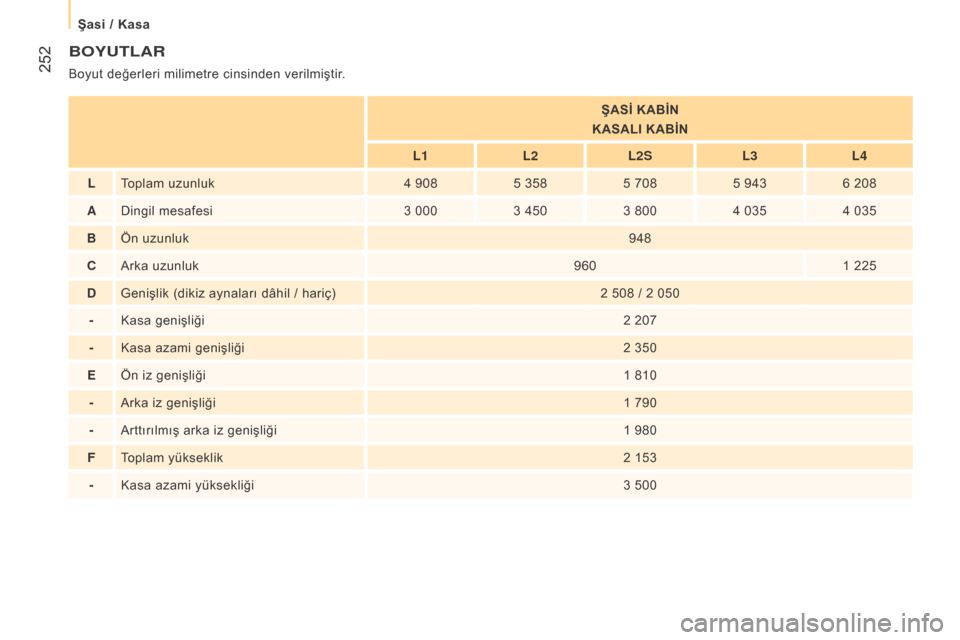

bOyUTLAR
Boyut değerleri milimetre cinsinden verilmiştir.
ŞASİ KABİN
KASALI KABİN
L1 L2L2
s
L3 L4
L T

oplam uzunluk 4

908 5

358 5
708 5
9436
208
A Dingil mesafesi 3

000 3

450 3
800 4
0354
035
bÖn uzunluk 948
cArka uzunluk9601 225
D Genişlik (dikiz aynaları dâhil / hariç) 2 508 / 2

050
- Kasa genişliği 2
207
- Kasa azami genişliği 2
350
E Ön iz genişliği 1
810
- Arka iz genişliği 1
790
- Arttırılmış arka iz genişliği 1
980
F Toplam yükseklik 2
153
- Kasa azami yüksekliği 3
500
Şasi / Kasa

253
boxer_tr_Chap11_Particularites_ed01-2015
ÖZELLİKLER
Şasi / Kasa

254
boxer_tr_Chap11_Particularites_ed01-2015

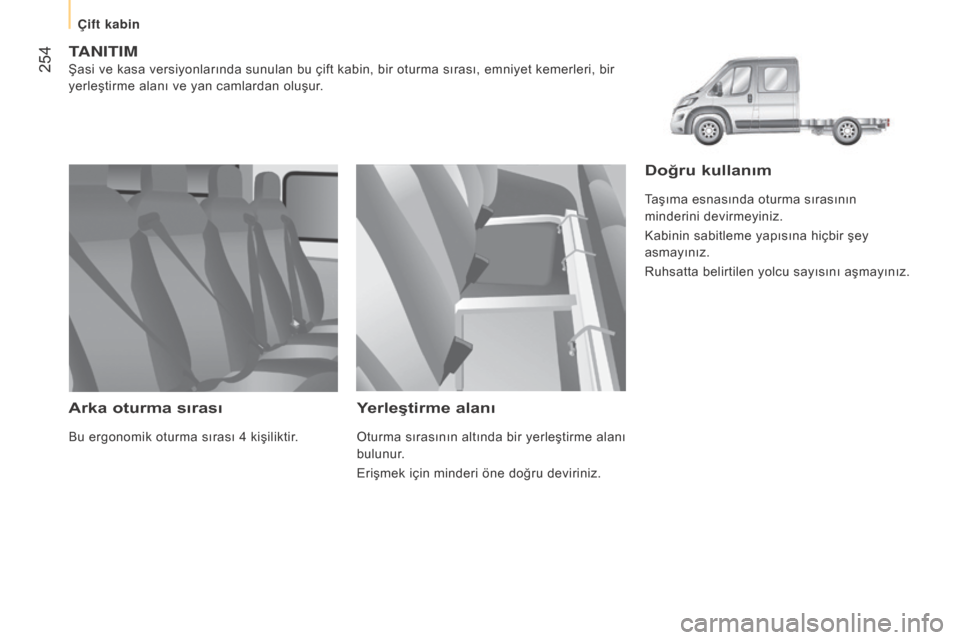

TAn ITI m
Şasi ve kasa versiyonlarında sunulan bu çift kabin, bir oturma sırası, emniyet kemerleri, bir
yerleştirme alanı ve yan camlardan oluşur.
Arka oturma sırası
Bu ergonomik oturma sırası 4 kişiliktir.
Yerleştirme alanı
Oturma sırasının altında bir yerleştirme alanı
bulunur.
Erişmek için minderi öne doğru deviriniz.
Doğru kullanım
Taşıma esnasında oturma sırasının
minderini devirmeyiniz.
Kabinin sabitleme yapısına hiçbir şey
asmayınız.
Ruhsatta belirtilen yolcu sayısını aşmayınız.
Çift kabin

255
boxer_tr_Chap11_Particularites_ed01-2015

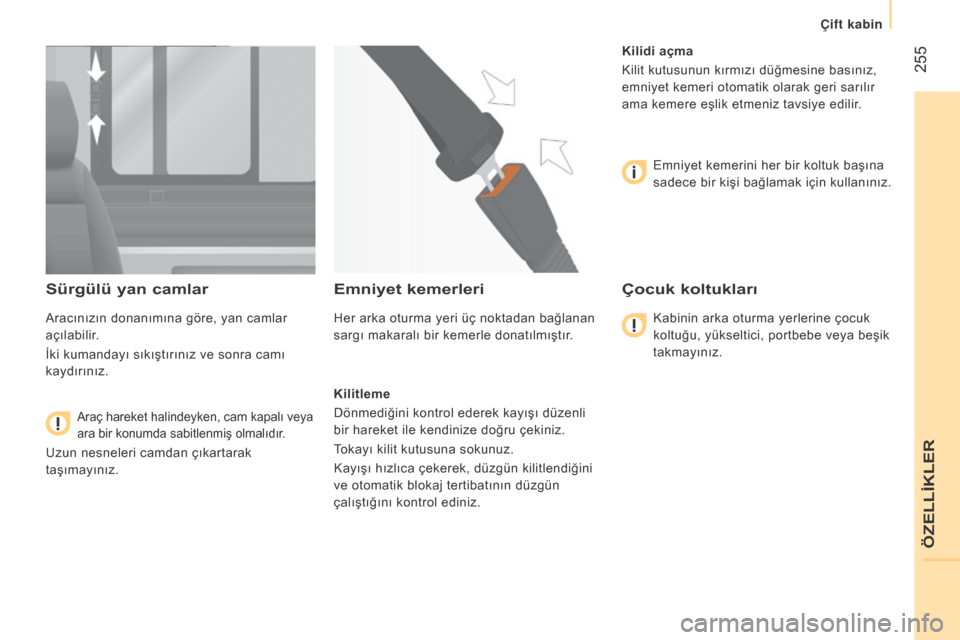

Sürgülü yan camlar
Aracınızın donanımına göre, yan camlar
açılabilir.
İki kumandayı sıkıştırınız ve sonra camı
kaydırınız.
Araç hareket halindeyken, cam kapalı veya
ara bir konumda sabitlenmiş olmalıdır.
Uzun nesneleri camdan çıkartarak
taşımayınız.
Emniyet kemerleri
Her arka oturma yeri üç noktadan bağlanan
sargı makaralı bir kemerle donatılmıştır.
Kilitleme
Dönmediğini kontrol ederek kayışı düzenli
bir hareket ile kendinize doğru çekiniz.
Tokayı kilit kutusuna sokunuz.
Kayışı hızlıca çekerek, düzgün kilitlendiğini
ve otomatik blokaj tertibatının düzgün
çalıştığını kontrol ediniz.Kilidi açma
Kilit kutusunun kırmızı düğmesine basınız,
emniyet kemeri otomatik olarak geri sarılır
ama kemere eşlik etmeniz tavsiye edilir.
Emniyet kemerini her bir koltuk başına
sadece bir kişi bağlamak için kullanınız.
Çocuk koltukları
Kabinin arka oturma yerlerine çocuk
koltuğu, yükseltici, portbebe veya beşik
takmayınız.
ÖZELLİKLER
\307ift kabin

256
boxer_tr_Chap11_Particularites_ed01-2015

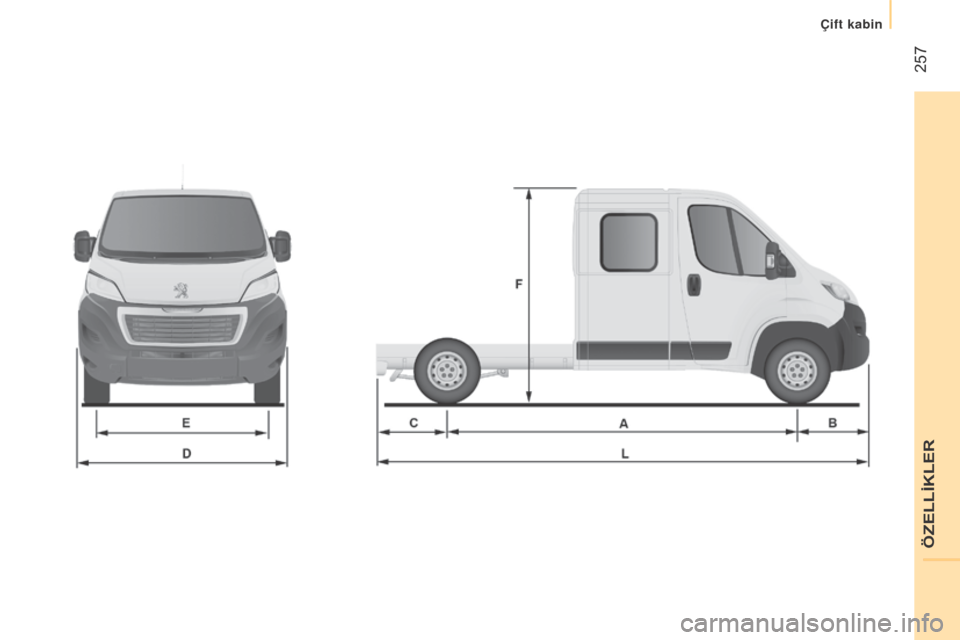

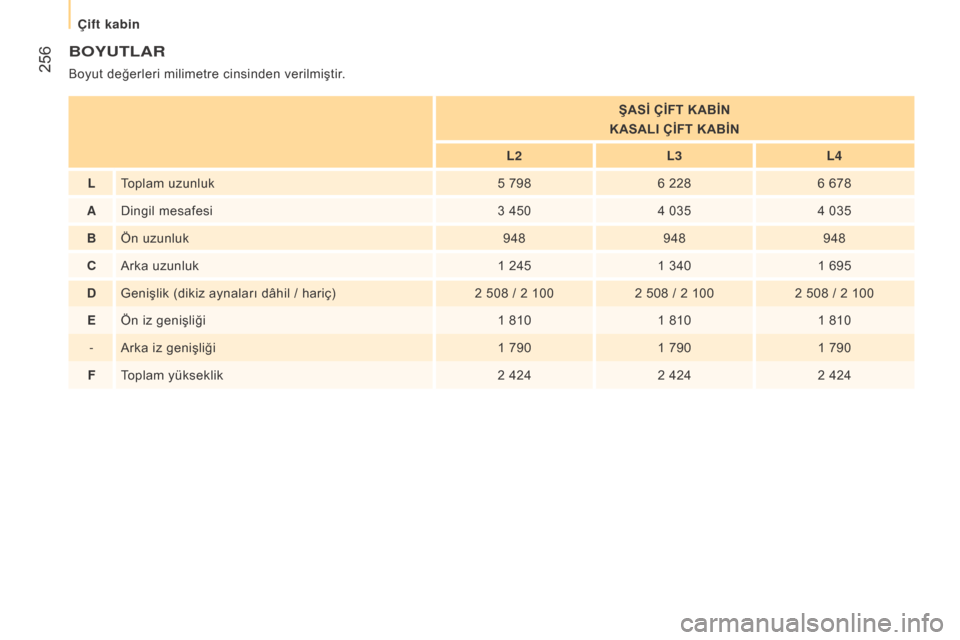

bOyUTLAR
Boyut değerleri milimetre cinsinden verilmiştir.ŞASİ ÇİFT KABİN
KASALI ÇİFT KABİN
L2 L3L4
L Toplam uzunluk 5 7986 2286 678
A Dingil mesafesi 3 4504 0354 035
bÖn uzunluk 948948948
cArka uzunluk 1 2451 3401 695
D Genişlik (dikiz aynaları dâhil / hariç) 2 508 / 2 1002 508 / 2 1002 508 / 2 100
E Ön iz genişliği 1 8101 8101 810
- Arka iz genişliği 1 7901 7901 790
F T

oplam yükseklik 2 4242 4242 424
Çift kabin

257
boxer_tr_Chap11_Particularites_ed01-2015
ÖZELLİKLER
\307ift kabin

258
boxer_tr_Chap11_Particularites_ed01-2015

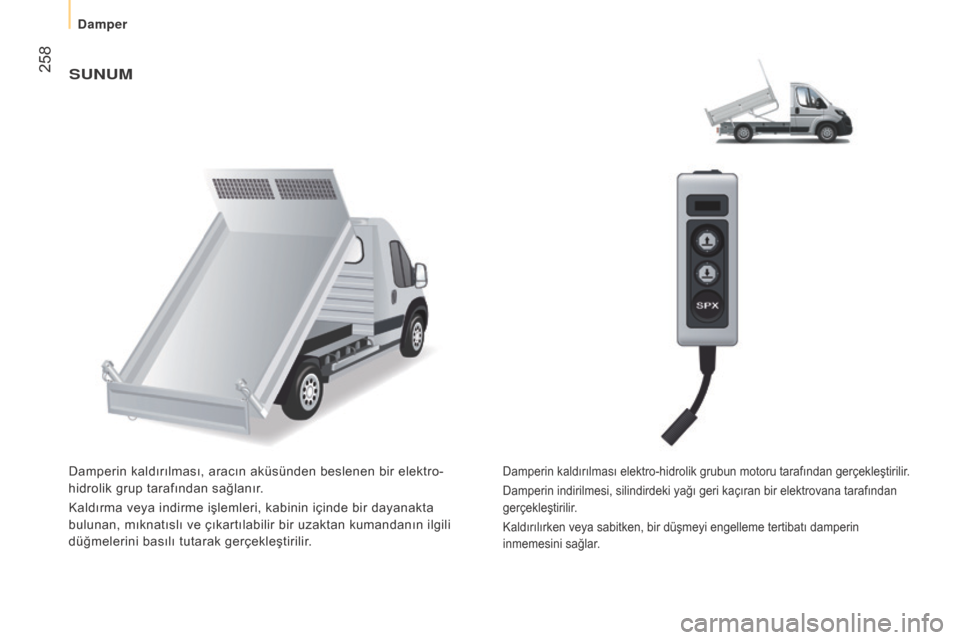

sUnUm
Damperin kaldırılması, aracın aküsünden beslenen bir elektro-
hidrolik grup tarafından sağlanır.
Kaldırma veya indirme işlemleri, kabinin içinde bir dayanakta
bulunan, mıknatıslı ve çıkartılabilir bir uzaktan kumandanın ilgili
düğmelerini basılı tutarak gerçekleştirilir.Damperin kaldırılması elektro-hidrolik grubun motoru tarafından gerçekleştirilir.
Damperin indirilmesi, silindirdeki yağı geri kaçıran bir elektrovana tarafından
gerçekleştirilir.
Kaldırılırken veya sabitken, bir düşmeyi engelleme tertibatı damperin
inmemesini sağlar.
Damper
