Peugeot Boxer 2018 Manuel du propriétaire (in French)

179

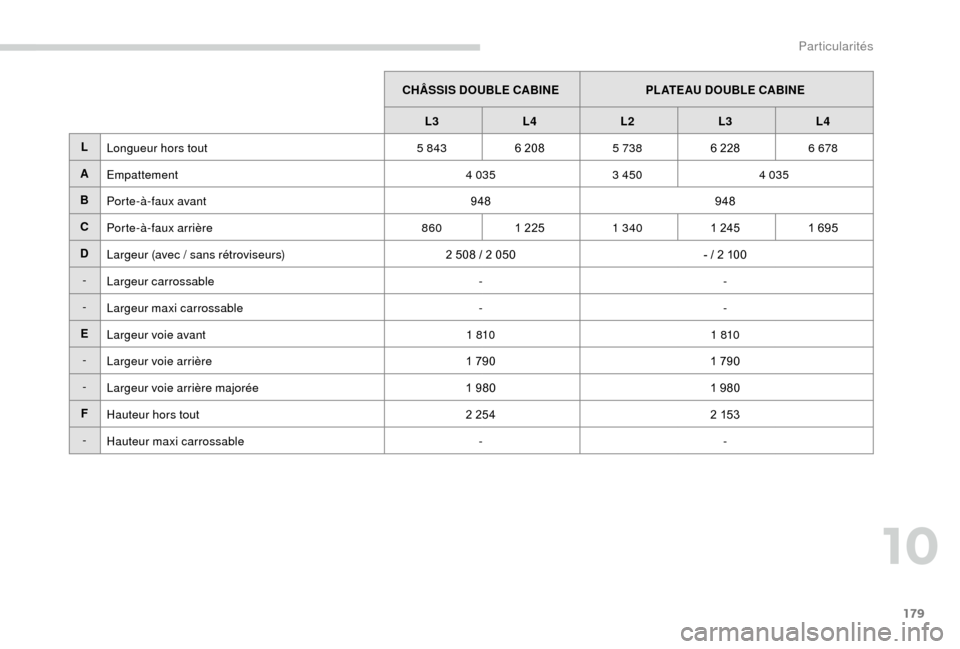

CHÂSSIS DOUBLE CABINEPLATEAU DOUBLE CABINE
L3 L4 L2 L3L4
L Longueur hors tout 5 8436 2085 7386 228 6 678
A Empattement 4 0353 450 4 035
B Porte-à-faux avant 948948
C Porte-à-faux arrière 8601 225 1 340 1 2451 695
D Largeur (avec / sans rétroviseurs) 2 508 / 2 050- / 2 100
- Largeur carrossable --
- Largeur maxi carrossable --
E Largeur voie avant 1 8101 810
- Largeur voie arrière 1 7901 790
- Largeur voie arrière majorée 1 9801 980
F Hauteur hors tout 2 2542 153
- Hauteur maxi carrossable --
10
Particularités

180

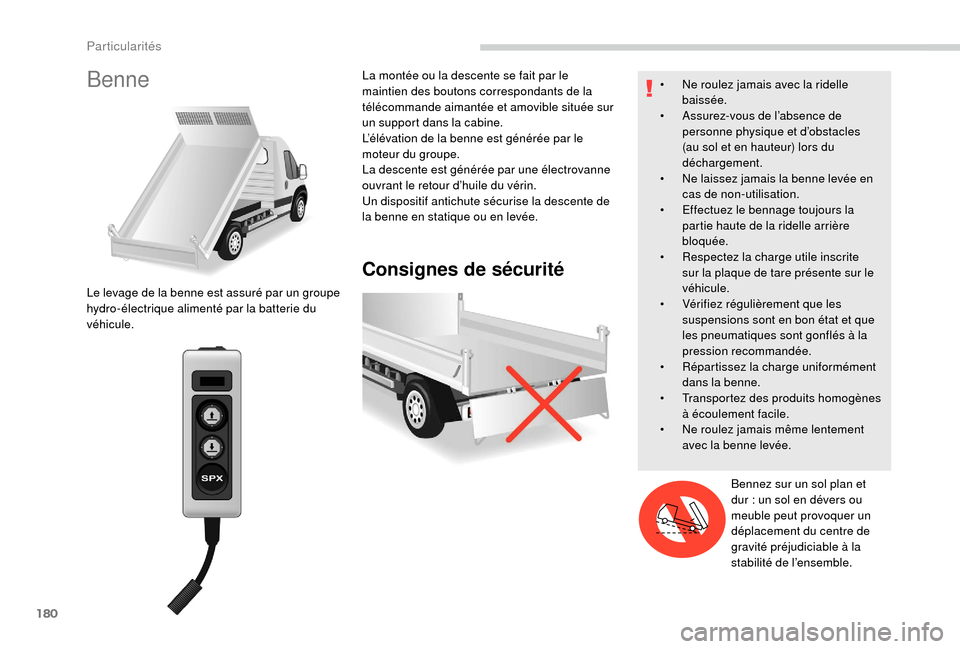

Benne
Consignes de sécurité
Le levage de la benne est assuré par un groupe
hydro-électrique alimenté par la batterie du
véhicule.La montée ou la descente se fait par le
maintien des boutons correspondants de la
télécommande aimantée et amovible située sur
un support dans la cabine.
L’élévation de la benne est générée par le
moteur du groupe.
La descente est générée par une électrovanne
ouvrant le retour d’huile du vérin.
Un dispositif antichute sécurise la descente de
la benne en statique ou en levée.
•
N
e roulez jamais avec la ridelle
baissée.
•
A
ssurez-vous de l’absence de
personne physique et d’obstacles
(au sol et en hauteur) lors du
déchargement.
•
N
e laissez jamais la benne levée en
cas de non-utilisation.
•
E
ffectuez le bennage toujours la
partie haute de la ridelle arrière
bloquée.
•
R
espectez la charge utile inscrite
sur la plaque de tare présente sur le
véhicule.
• V érifiez régulièrement que les
suspensions sont en bon état et que
les pneumatiques sont gonflés à la
pression recommandée.
•
R

épartissez la charge uniformément
dans la benne.
•

T
ransportez des produits homogènes
à écoulement facile.
•
N

e roulez jamais même lentement
avec la benne levée.
Bennez sur un sol plan et
dur
: un sol en dévers ou
meuble peut provoquer un
déplacement du centre de
gravité préjudiciable à la
stabilité de l’ensemble.
Particularités

181

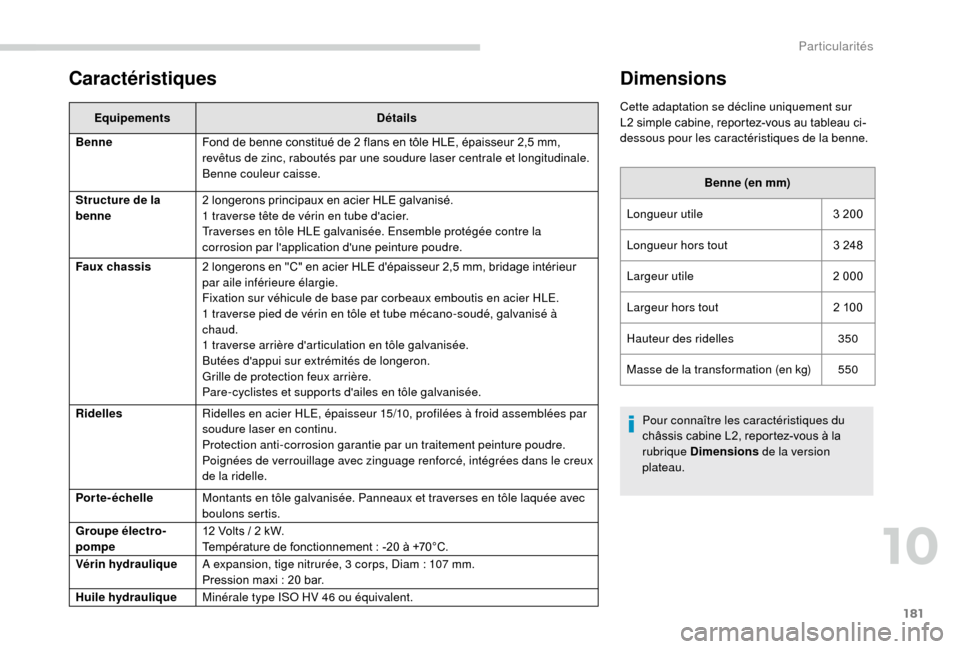

Caractéristiques
EquipementsDétails
Benne Fond de benne constitué de 2 flans en tôle HLE, épaisseur 2,5 mm,
revêtus de zinc, raboutés par une soudure laser centrale et longitudinale.
Benne couleur caisse.
Structure de la
benne 2 longerons principaux en acier HLE galvanisé.
1 traverse tête de vérin en tube d'acier.
Traverses en tôle HLE galvanisée. Ensemble protégée contre la
corrosion par l'application d'une peinture poudre.
Faux chassis 2 longerons en "C" en acier HLE d'épaisseur 2,5 mm, bridage intérieur
par aile inférieure élargie.
Fixation sur véhicule de base par corbeaux emboutis en acier HLE.
1 traverse pied de vérin en tôle et tube mécano-soudé, galvanisé à
chaud.
1 traverse arrière d'articulation en tôle galvanisée.
Butées d'appui sur extrémités de longeron.
Grille de protection feux arrière.
Pare-cyclistes et supports d'ailes en tôle galvanisée.
Ridelles Ridelles en acier HLE, épaisseur 15/10, profilées à froid assemblées par
soudure laser en continu.
Protection anti-corrosion garantie par un traitement peinture poudre.
Poignées de verrouillage avec zinguage renforcé, intégrées dans le creux
de la ridelle.
Por te- échelle Montants en tôle galvanisée. Panneaux et traverses en tôle laquée avec
boulons sertis.
Groupe électro-
pompe 12 Volts / 2 kW.
Température de fonctionnement : -20 à +70°C.
Vérin hydraulique A expansion, tige nitrurée, 3 corps, Diam : 107 mm.
Pression maxi : 20 bar.
Huile hydraulique Minérale type ISO HV 46 ou équivalent.
Dimensions
Cette adaptation se décline uniquement sur
L2 simple cabine, reportez-vous au tableau ci-
dessous pour les caractéristiques de la benne.
Benne (en mm)
Longueur utile 3 200
Longueur hors tout 3
248
Largeur utile 2 000
Largeur hors tout 2 100
Hauteur des ridelles 350
Masse de la transformation (en kg) 550
Pour connaître les caractéristiques du
châssis cabine L2, reportez-vous à la
rubrique Dimensions de la version
plateau.
10
Particularités

182

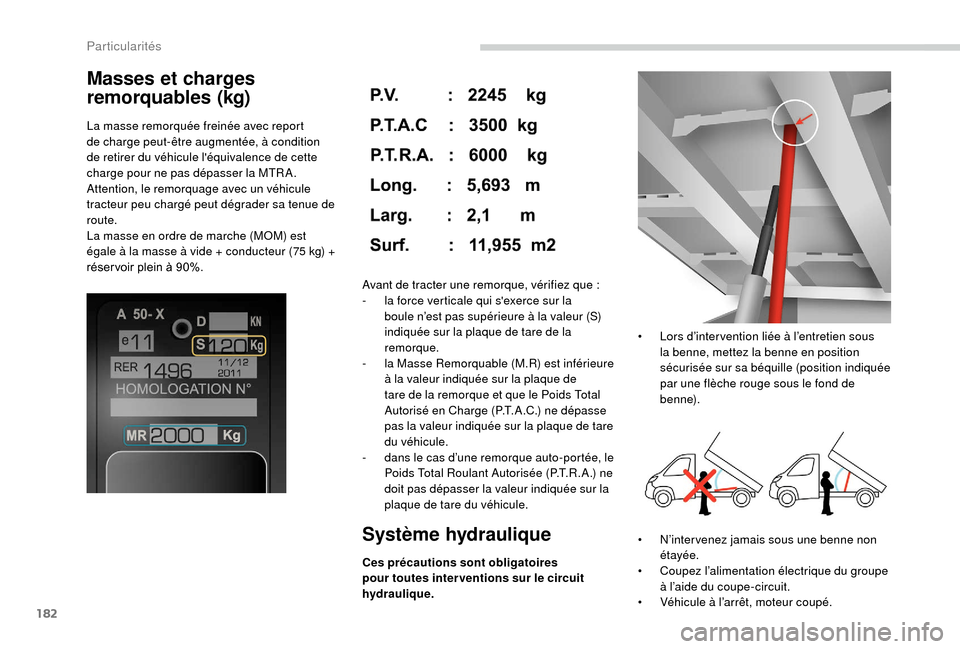

Masses et charges
remorquables (kg)
La masse remorquée freinée avec report
de charge peut-être augmentée, à condition
de retirer du véhicule l'équivalence de cette
charge pour ne pas dépasser la MTR A.
Attention, le remorquage avec un véhicule
tracteur peu chargé peut dégrader sa tenue de
route.
La masse en ordre de marche (MOM) est
égale à la masse à vide + conducteur (75 kg) +
réser voir plein à 90%.
Système hydraulique
Ces précautions sont obligatoires
pour toutes interventions sur le circuit
hydraulique. Avant de tracter une remorque, vérifiez que :
-
l
a force verticale qui s'exerce sur la
boule n’est pas supérieure à la valeur (S)
indiquée sur la plaque de tare de la
remorque.
-
l
a Masse Remorquable (M.R) est inférieure
à la valeur indiquée sur la plaque de
tare de la remorque et que le Poids Total
Autorisé en Charge (P.T.A.C.) ne dépasse
pas la valeur indiquée sur la plaque de tare
du véhicule.
-
d
ans le cas d’une remorque auto-portée, le
Poids Total Roulant Autorisée (P.T.R.A.) ne
doit pas dépasser la valeur indiquée sur la
plaque de tare du véhicule.
•
N
’inter venez jamais sous une benne non
étayée.
• C oupez l’alimentation électrique du groupe
à l’aide du coupe-circuit.
•

V
éhicule à l’arrêt, moteur coupé.
•

L
ors d’inter vention liée à l’entretien sous
la benne, mettez la benne en position
sécurisée sur sa béquille (position indiquée
par une flèche rouge sous le fond de
b e n n e).
Particularités

183

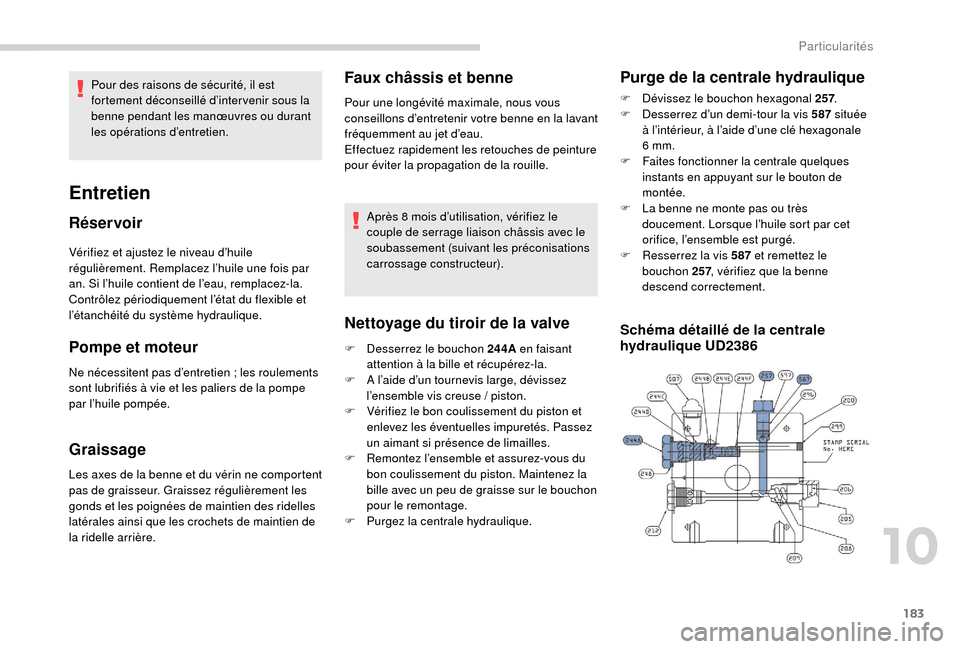

Vérifiez et ajustez le niveau d’huile
régulièrement. Remplacez l’huile une fois par
an. Si l’huile contient de l’eau, remplacez-la.
Contrôlez périodiquement l’état du flexible et
l’étanchéité du système hydraulique.
Pompe et moteur
Ne nécessitent pas d’entretien ; les roulements
sont lubrifiés à vie et les paliers de la pompe
par l’huile pompée.
Graissage
Les axes de la benne et du vérin ne comportent
pas de graisseur. Graissez régulièrement les
gonds et les poignées de maintien des ridelles
latérales ainsi que les crochets de maintien de
la ridelle arrière.
Faux châssis et benne
Pour une longévité maximale, nous vous
conseillons d’entretenir votre benne en la lavant
fréquemment au jet d’eau.
Effectuez rapidement les retouches de peinture
pour éviter la propagation de la rouille.Après 8 mois d’utilisation, vérifiez le
couple de serrage liaison châssis avec le
soubassement (suivant les préconisations
carrossage constructeur).
Nettoyage du tiroir de la valve
F Desserrez le bouchon 244A en faisant
attention à la bille et récupérez-la.
F

A l
’aide d’un tournevis large, dévissez
l’ensemble vis creuse / piston.
F

V
érifiez le bon coulissement du piston et
enlevez les éventuelles impuretés. Passez
un aimant si présence de limailles.
F

R
emontez l’ensemble et assurez-vous du
bon coulissement du piston. Maintenez la
bille avec un peu de graisse sur le bouchon
pour le remontage.
F

P
urgez la centrale hydraulique.
Purge de la centrale hydraulique
F Dévissez le bouchon hexagonal 257 .
F D esserrez d’un demi-tour la vis 587 située
à l’intérieur, à l’aide d’une clé hexagonale
6
mm.
F

F
aites fonctionner la centrale quelques
instants en appuyant sur le bouton de
montée.
F

L
a benne ne monte pas ou très
doucement. Lorsque l’huile sort par cet
orifice, l’ensemble est purgé.
F

R
esserrez la vis 587 et remettez le
bouchon 257 , vérifiez que la benne
descend correctement.
Schéma détaillé de la centrale
hydraulique UD2386
Entretien
Réser voir
Pour des raisons de sécurité, il est
fortement déconseillé d’intervenir sous la
benne pendant les manœuvres ou durant
les opérations d’entretien.
10
Particularités

184
Diagnostic
SymptômesElectriqueHydraulique Vérification / Contrôle
Le groupe hydraulique ne fonctionne pas. X
Faisceau de puissance et relais groupe.
X Faisceau de commande (boîtier).
X Coupe-circuit.
Groupe très bruyant, montée lente. X Crépine d’aspiration colmatée ou écrasée sur le fond du réser voir.
Groupe neuf très bruyant, montée rapide. X Alignement pompe, changez le groupe.
Le vérin descend tout seul. X Clapet de descente écrasé ou bloqué.
Le vérin ne descend pas. X
Oui, vérifiez le tiroir de la valve et purgez.
Se reporter à la rubrique "Entretien".
X Non, vérifiez la bobine et les connections électriques du clapet.
X Non, remplacez l’électrovanne.
X Non, vérifiez l’alignement du vérin.
Le groupe fonctionne mais ne monte pas en pression. X
Tiroir de la valve coincé si pas d’électrovanne sur le groupe.
Se reporter à la rubrique "Entretien".
X Limiteur de pression, réglage, saleté.
X Joint de pompe hors ser vice.
X Accouplement moteur / pompe.
X Pompe desserrée de son support.
Le groupe hydraulique ne fonctionne pas. XElectrovanne bloquée, remplacez-la ou resserrez l’écrou derrière le
tamis.
Le boîtier ne fonctionne pas. XVérifiez la connexion et les contacts.
Emulsion dans le réser voir. X Tuyau de retour mal positionné.
X
Niveau d’huile insuffisant.
L’huile refoule par le reniflard. X
Trop d’huile.
X Tolérance de la membrane du reniflard un peu large, à remplacer.
Valable uniquement pour les groupes UD2386.
Le fusible saute sur la descente. XRemplacez la bobine de descente.
Particularités

1

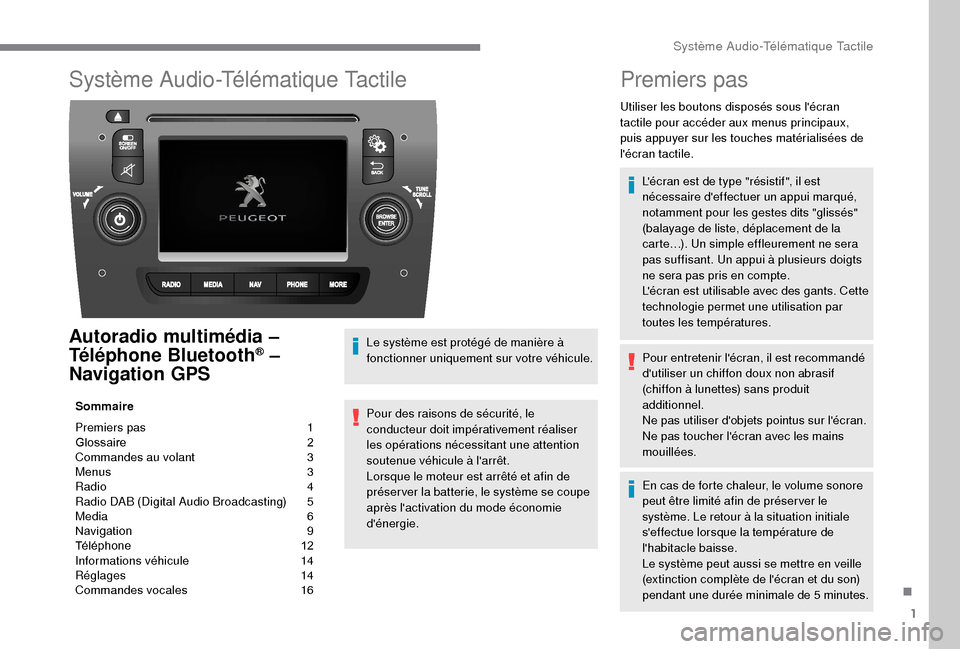

Système Audio-Télématique Tactile
Autoradio multimédia –
T éléphone Bluetooth® –
Navigation GPS
Sommaire
Premiers pas

1
G

lossaire
2
C

ommandes au volant
3
M

enus
3
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
5
M

edia
6
N

avigation
9
T

éléphone
1
2
Informations véhicule

1
4
Réglages

1
4
Commandes vocales

1
6Le système est protégé de manière à
fonctionner uniquement sur votre véhicule.
Pour des raisons de sécurité, le
conducteur doit impérativement réaliser
les opérations nécessitant une attention
soutenue véhicule à l'arrêt.
Lorsque le moteur est arrêté et afin de
préser ver la batterie, le système se coupe
après l'activation du mode économie
d'énergie.
Premiers pas
Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus principaux,
puis appuyer sur les touches matérialisées de
l'écran tactile.
L'écran est de type "résistif ", il est
nécessaire d'effectuer un appui marqué,
notamment pour les gestes dits "glissés"
(balayage de liste, déplacement de la
carte…). Un simple effleurement ne sera
pas suffisant. Un appui à plusieurs doigts
ne sera pas pris en compte.
L'écran est utilisable avec des gants. Cette
technologie permet une utilisation par
toutes les températures.
Pour entretenir l'écran, il est recommandé
d'utiliser un chiffon doux non abrasif
(chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
En cas de forte chaleur, le volume sonore
peut être limité afin de préser ver le
système. Le retour à la situation initiale
s'effectue lorsque la température de
l'habitacle baisse.
Le système peut aussi se mettre en veille
(extinction complète de l'écran et du son)
pendant une durée minimale de 5

m
inutes.
.
Système Audio-Télématique Tactile

2

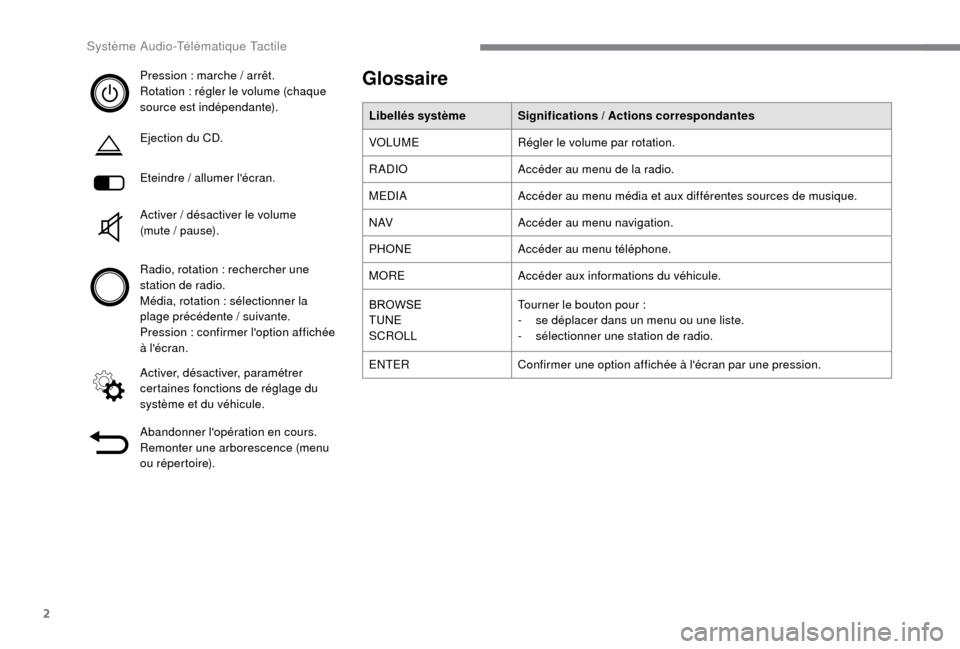

Pression : marche / arrêt.
R otation : régler le volume (chaque
source est indépendante).
Ejection du CD.
Eteindre


/ allumer l'écran.
Activer
/ désactiver le volume
(mute


/ pause).
Radio, rotation
: rechercher une
station de radio.
Média, rotation
: sélectionner la
plage précédente
/ suivante.
Pression
: confirmer l'option affichée
à l'écran.
Activer, désactiver, paramétrer
certaines fonctions de réglage du
système et du véhicule.
Abandonner l'opération en cours.
Remonter une arborescence (menu
ou répertoire).Glossaire
Libellés système Significations / Actions correspondantes
VOLUME Régler le volume par rotation.
RADIO Accéder au menu de la radio.
MEDIA Accéder au menu média et aux différentes sources de musique.
N AV Accéder au menu navigation.
PHONE Accéder au menu téléphone.
MORE Accéder aux informations du véhicule.
BROWSE
TUNE
SCROLL Tourner le bouton pour
:
-

s
e déplacer dans un menu ou une liste.
-

s
électionner une station de radio.
ENTER Confirmer une option affichée à l'écran par une pression.
Système Audio-Télématique Tactile

3

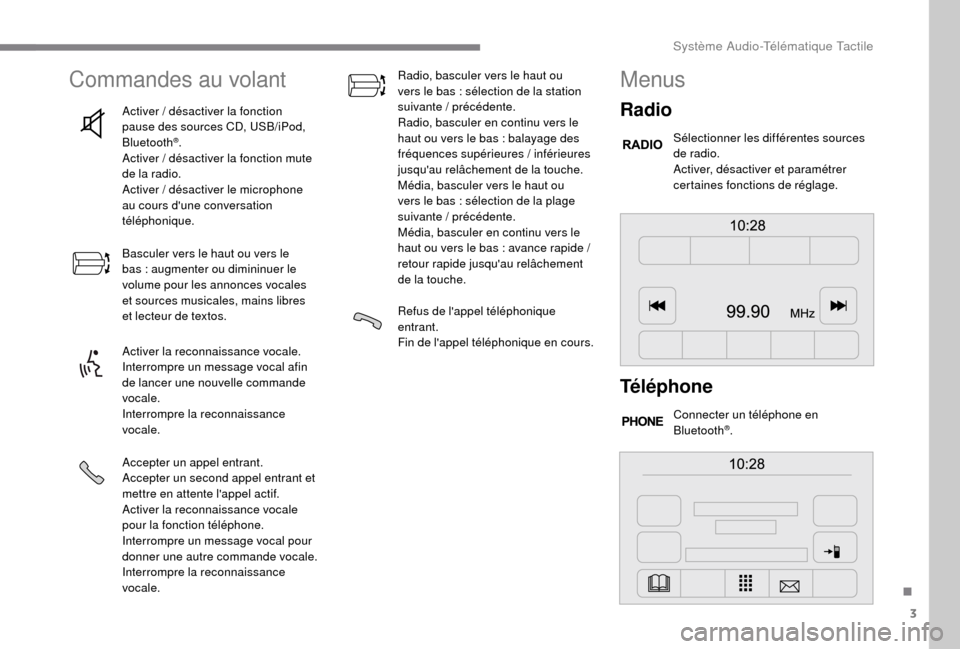

Commandes au volant
Activer / désactiver la fonction
pause des sources CD, USB/iPod,
Bluetooth
®.
Activer

/ désactiver la fonction mute
de la radio.
Activer

/ désactiver le microphone
au cours d'une conversation
téléphonique.
Basculer vers le haut ou vers le
bas

: augmenter ou dimininuer le
volume pour les annonces vocales
et sources musicales, mains libres
et lecteur de textos.
Activer la reconnaissance vocale.
Interrompre un message vocal afin
de lancer une nouvelle commande
vocale.
Interrompre la reconnaissance
vocale.
Accepter un appel entrant.
Accepter un second appel entrant et
mettre en attente l'appel actif.
Activer la reconnaissance vocale
pour la fonction téléphone.
Interrompre un message vocal pour
donner une autre commande vocale.
Interrompre la reconnaissance
vocale. Radio, basculer vers le haut ou
vers le bas
: sélection de la station
suivante / précédente.
Radio, basculer en continu vers le
haut ou vers le bas : balayage des
fréquences supérieures / inférieures
jusqu'au relâchement de la touche.
Média, basculer vers le haut ou
vers le bas
: sélection de la plage
suivante
/ précédente.
Média, basculer en continu vers le
haut ou vers le bas
: avance rapide /
retour rapide jusqu'au relâchement
de la touche.
Refus de l'appel téléphonique
entrant.
Fin de l'appel téléphonique en cours.
Menus
Radio
Sélectionner les différentes sources
de radio.
Activer, désactiver et paramétrer
certaines fonctions de réglage.
Téléphone
Connecter un téléphone en
Bluetooth®.
.
Système Audio-Télématique Tactile

4
Informations véhicule
Accéder à la température extérieure,
l'horloge, la boussole et à
l'ordinateur de bord.
Navigation
Paramétrer le guidage et choisir sa
destination.
Réglages
Activer, désactiver et paramétrer
certaines fonctions de réglage du
système et du véhicule.
Média
Sélectionner les différentes sources
de musique.
Activer, désactiver et paramétrer
certaines fonctions de réglage.
Radio
Appuyer sur "RADIO" pour afficher
les menus de radio :
Appuyer brièvement sur les touches 9 ou :
pour faire une recherche automatique.
Maintenir une pression sur les touches pour
faire une recherche rapide.
Appuyer Mémor.
Appuyer longuement sur cette touche pour
mémoriser la station en cours.
La station en écoute est indiquée en
surbrillance.
Appuyer sur la touche "Tous" pour afficher
toutes les stations de radio enregistrées dans
la bande de fréquence sélectionnée.
Navigue
-

L

iste stations .
Sélectionner une station par un appui.
-

A

ctualiser la liste en fonction de la
réception.
-

A

ppuyer sur les touches 5 ou 6 pour faire
défiler les stations de radios captées.
-

P

asser directement à la lettre désirée dans
la liste.
AM/DAB
-

C

hoisir la bande .
Choisir la gamme d'ondes.
Système Audio-Télématique Tactile
