169

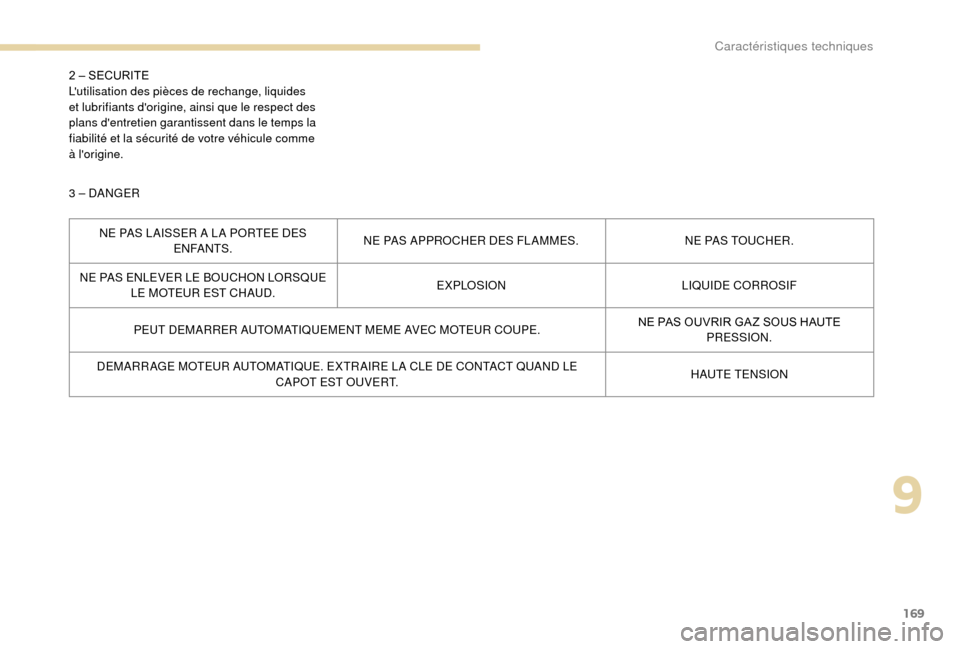

2 – SECURITE
L'utilisation des pièces de rechange, liquides
et lubrifiants d'origine, ainsi que le respect des
plans d'entretien garantissent dans le temps la
fiabilité et la sécurité de votre véhicule comme
à l'origine.
3 – DANGERNE PAS LAISSER A LA PORTEE DES EN FA N TS. NE PAS APPROCHER DES FLAMMES.
NE PAS TOUCHER.
NE PAS ENLEVER LE BOUCHON LORSQUE LE MOTEUR EST CHAUD. EXPLOSION
LIQUIDE CORROSIF
PEUT DEMARRER AUTOMATIQUEMENT MEME AVEC MOTEUR COUPE. NE PAS OUVRIR GA Z SOUS HAUTE
PRESSION.
DEMARR AGE MOTEUR AUTOMATIQUE. EXTR AIRE LA CLE DE CONTACT QUAND LE CAPOT EST OUVERT. HAUTE TENSION
9
Caractéristiques techniques

170

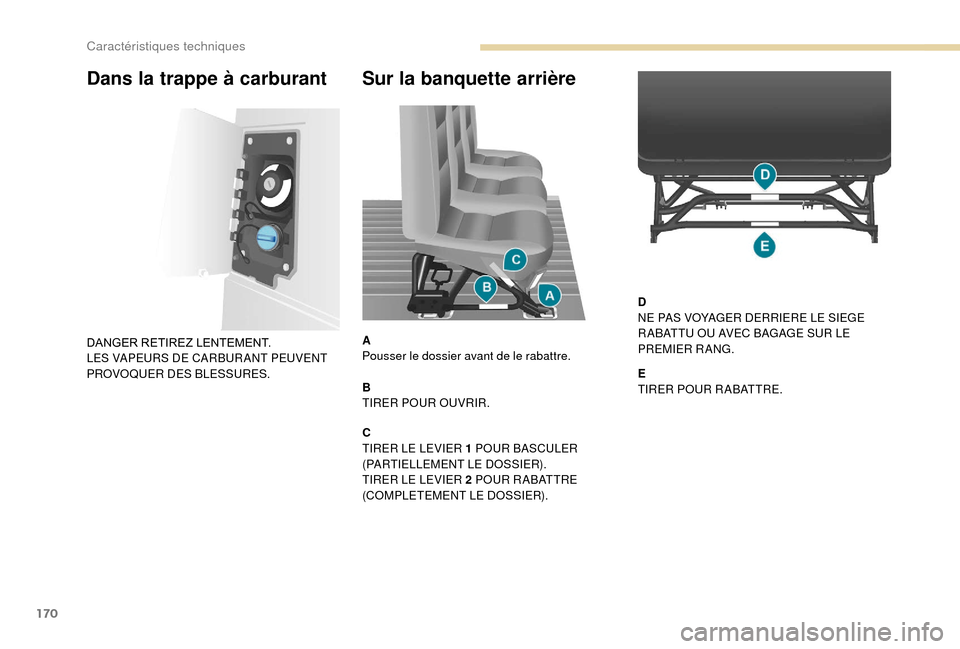

Sur la banquette arrière
A
Pousser le dossier avant de le rabattre.
B
TIRER POUR OUVRIR.
C
TIRER LE LEVIER 1 POUR BASCULER
(PARTIELLEMENT LE DOSSIER).
TIRER LE LEVIER 2 POUR R ABATTRE
(COMPLETEMENT LE DOSSIER).D
NE PAS VOYAGER DERRIERE LE SIEGE
R ABATTU OU AVEC BAGAGE SUR LE
PREMIER RANG.
E
TIRER POUR R ABATTRE.
Dans la trappe à carburant
DANGER RETIREZ LENTEMENT.
LES VAPEURS DE CARBUR ANT PEUVENT
PROVOQUER DES BLESSURES.
Caractéristiques techniques

171

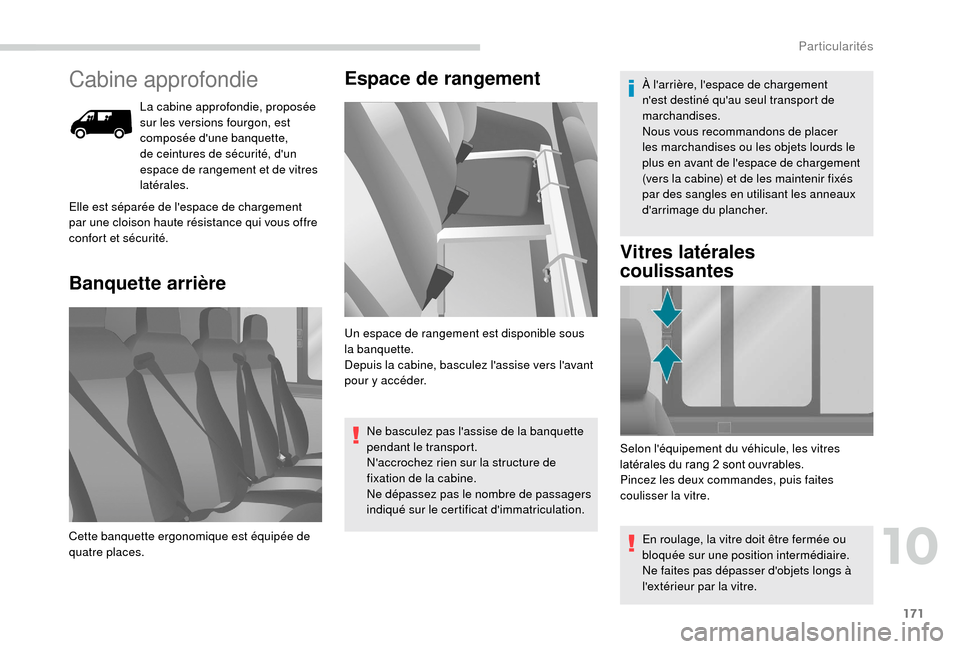

Cabine approfondie
La cabine approfondie, proposée
sur les versions fourgon, est
composée d'une banquette,
de ceintures de sécurité, d'un
espace de rangement et de vitres
latérales.
Banquette arrièreEspace de rangement
Elle est séparée de l'espace de chargement
par une cloison haute résistance qui vous offre
confort et sécurité.
Cette banquette ergonomique est équipée de
quatre places. Un espace de rangement est disponible sous
la banquette.
Depuis la cabine, basculez l'assise vers l'avant
pour y accéder.
Ne basculez pas l'assise de la banquette
pendant le transport.
N'accrochez rien sur la structure de
fixation de la cabine.
Ne dépassez pas le nombre de passagers
indiqué sur le certificat d'immatriculation. À l'arrière, l'espace de chargement
n'est destiné qu'au seul transport de
marchandises.
Nous vous recommandons de placer
les marchandises ou les objets lourds le
plus en avant de l'espace de chargement
(vers la cabine) et de les maintenir fixés
par des sangles en utilisant les anneaux
d'arrimage du plancher.
Selon l'équipement du véhicule, les vitres
latérales du rang 2 sont ouvrables.
Pincez les deux commandes, puis faites
coulisser la vitre. En roulage, la vitre doit être fermée ou
bloquée sur une position intermédiaire.
Ne faites pas dépasser d'objets longs à
l'extérieur par la vitre.
Vitres latérales
coulissantes
10
Particularités

172
Ceintures de sécurité
Verrouillage
F Tirez la sangle devant vous, par un mouvement régulier, en vérifiant qu'elle ne
se vrille pas.
F

V
errouillez la boucle dans son boîtier.
F

V
érifiez son bon verrouillage et le bon
fonctionnement du dispositif de blocage
automatique en tirant rapidement la sangle.
Déverrouillage
F Appuyez sur le bouton rouge du boîtier, la ceinture s'enroule automatiquement, mais
il est conseillé de l'accompagner.
Utilisez la ceinture pour ne maintenir
qu'une seule personne par place.
Sièges enfants
N'installez pas de sièges enfants,
rehausseurs, nacelles ou couffins sur les
places arrière de la cabine.
Chaque place arrière est équipée d'une
ceinture de sécurité avec enrouleur et trois
points d'ancrage.
Châssis cabine / Plateau
cabine
Les versions châssis cabine et
plateau cabine sont équipées
d'une cabine, d'un plateau fixe et
de feux arrière spécifiques.
Pour plus de détails sur chacun de ses
équipements, se reporter à la rubrique
correspondante.
Changer une lampe
Pour plus d'informations sur les Ty p e s
de lampes , reportez-vous à la rubrique
correspondante.
Ces versions sont également disponibles avec
d'autres équipements


:
-

u
ne double cabine,
-

u
ne benne.
Particularités

173

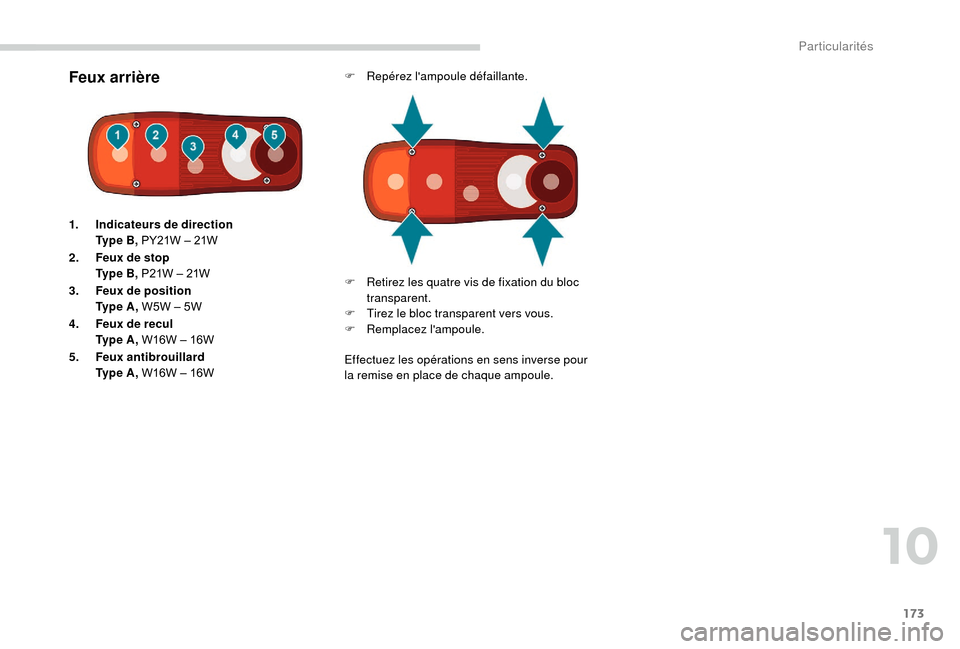

Feux arrièreF Repérez l'ampoule défaillante.
Effectuez les opérations en sens inverse pour
la remise en place de chaque ampoule.
1.
Indicateurs de direction
Ty p e B , PY21W – 21W
2. Feux de stop
Ty p e B , P21W – 21W
3. Feux de position
Ty p e A , W5W – 5W
4. Feux de recul
Ty p e A , W16W – 16W
5. Feux antibrouillard
Ty p e A , W16W – 16W F

R
etirez les quatre vis de fixation du bloc
transparent.
F

T
irez le bloc transparent vers vous.
F

Re
mplacez l'ampoule.
10
Particularités

174
L1L2L2S L3L4
L Longueur hors tout 4
908 5
3585


7085
9436


308
A Empattement 3


000 3
450 3 800 4 035 4 035
B Porte-à-faux avant 948
C Porte-à-faux arrière 9601 325
D Largeur (avec / sans rétroviseurs) 2 508 / 2
050
- Largeur carrossable 2
207
- Largeur maxi carrossable 2
350
E Largeur voie avant 1


810
- Largeur voie arrière 1
790
- Largeur voie arrière majorée 1
980
F Hauteur hors tout 2
254
- Hauteur maxi carrossable 3
500

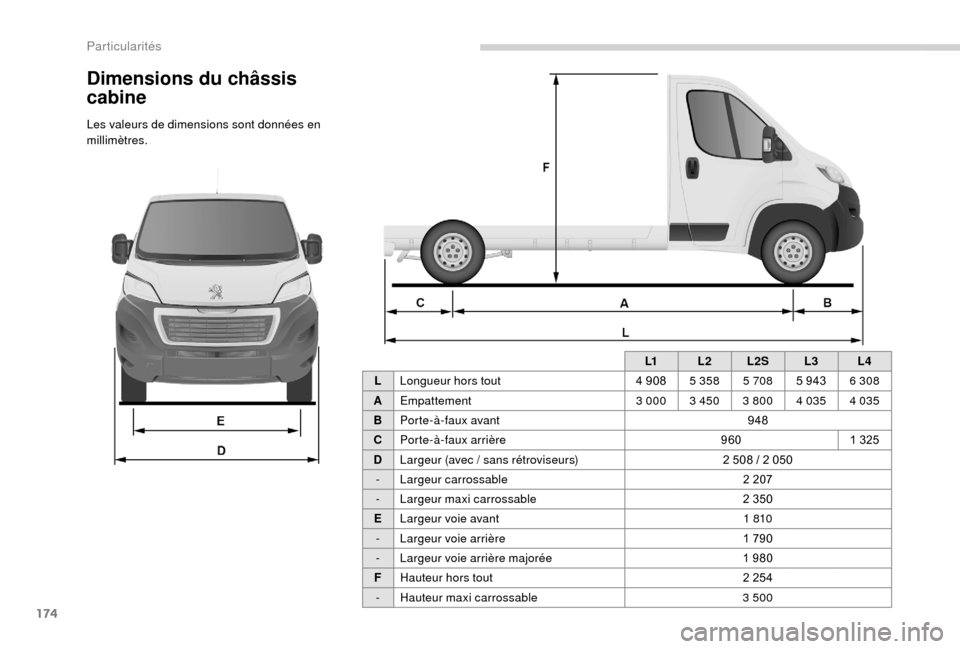

Dimensions du châssis
cabine
Les valeurs de dimensions sont données en
millimètres.
Particularités

175

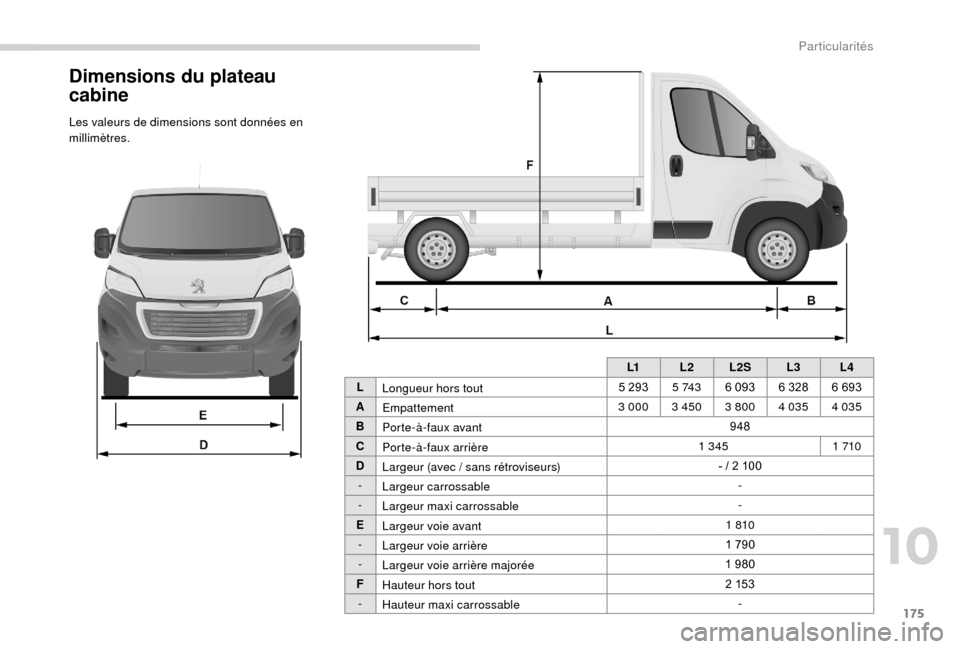

Dimensions du plateau
cabine
Les valeurs de dimensions sont données en
millimètres.L1L2L2S L3L4
L Longueur hors tout 5 293
5 74 36 093 6 328 6 693
A Empattement 3 000
3 450 3 800 4 035 4 035
B Porte-à-faux avant 948
C Porte-à-faux arrière 1 345
1 710
D Largeur (avec / sans rétroviseurs) - / 2 100
- Largeur carrossable -
- Largeur maxi carrossable -
E Largeur voie avant 1 810
- Largeur voie arrière 1 790
- Largeur voie arrière majorée 1 980
F Hauteur hors tout 2 153
- Hauteur maxi carrossable -
10
Particularités

176

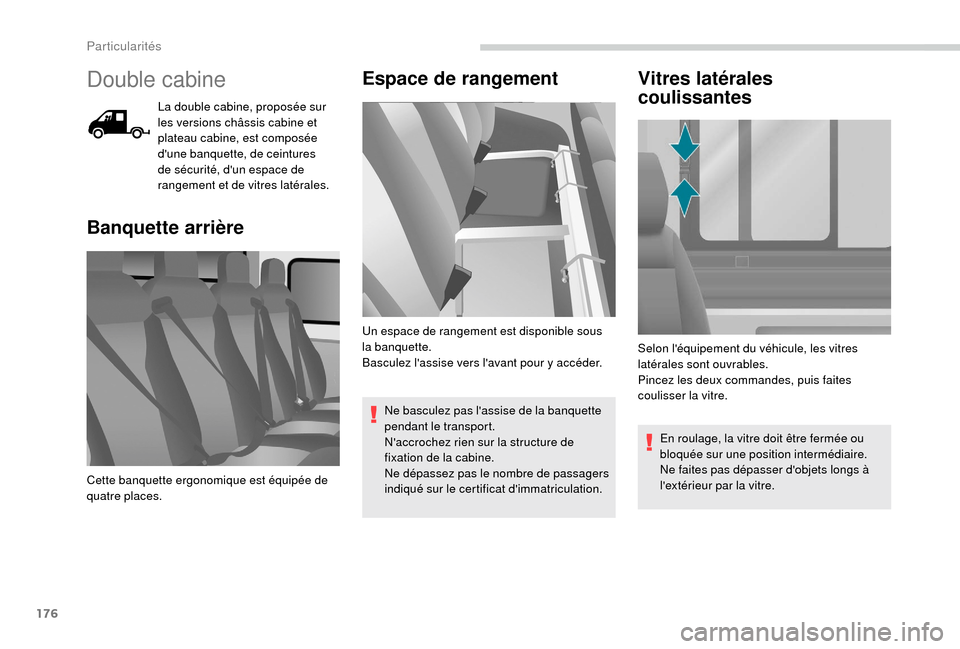

Double cabine
La double cabine, proposée sur
les versions châssis cabine et
plateau cabine, est composée
d'une banquette, de ceintures
de sécurité, d'un espace de
rangement et de vitres latérales.
Banquette arrièreEspace de rangement
Ne basculez pas l'assise de la banquette
pendant le transport.
N'accrochez rien sur la structure de
fixation de la cabine.
Ne dépassez pas le nombre de passagers
indiqué sur le certificat d'immatriculation.
Vitres latérales
coulissantes
En roulage, la vitre doit être fermée ou
bloquée sur une position intermédiaire.
Ne faites pas dépasser d'objets longs à
l'extérieur par la vitre.
Cette banquette ergonomique est équipée de
quatre places. Selon l'équipement du véhicule, les vitres
latérales sont ouvrables.
Pincez les deux commandes, puis faites
coulisser la vitre.
Un espace de rangement est disponible sous
la banquette.
Basculez l'assise vers l'avant pour y accéder.
Particularités

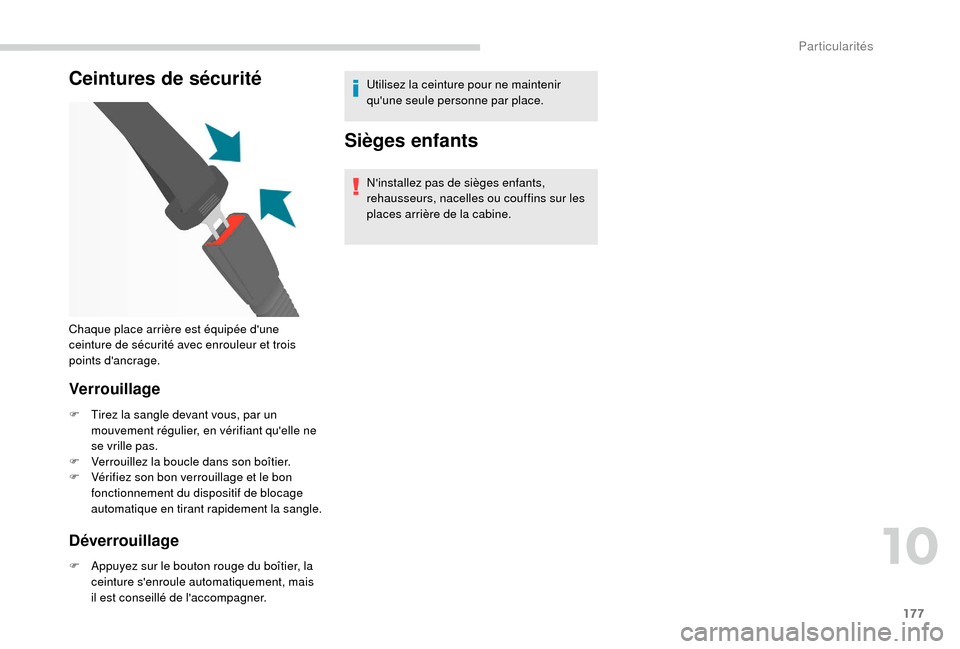

177
Ceintures de sécurité
Verrouillage
F Tirez la sangle devant vous, par un mouvement régulier, en vérifiant qu'elle ne
se vrille pas.
F

V
errouillez la boucle dans son boîtier.
F

V
érifiez son bon verrouillage et le bon
fonctionnement du dispositif de blocage
automatique en tirant rapidement la sangle.
Déverrouillage
F Appuyez sur le bouton rouge du boîtier, la ceinture s'enroule automatiquement, mais
il est conseillé de l'accompagner. Utilisez la ceinture pour ne maintenir
qu'une seule personne par place.
Sièges enfants
N'installez pas de sièges enfants,
rehausseurs, nacelles ou couffins sur les
places arrière de la cabine.
Chaque place arrière est équipée d'une
ceinture de sécurité avec enrouleur et trois
points d'ancrage.
10
Particularités

178

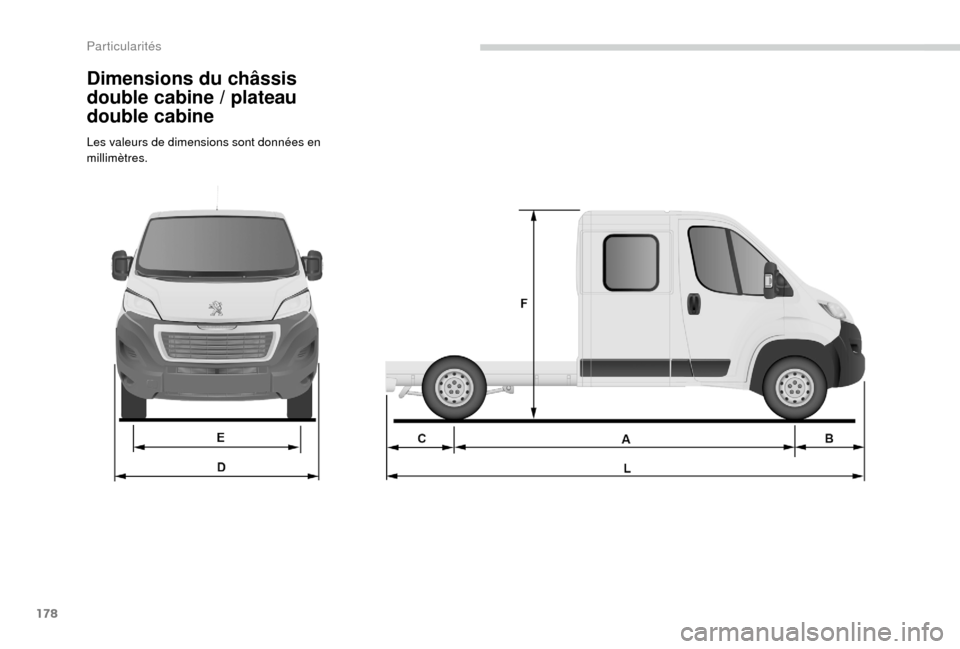

Dimensions du châssis
double cabine / plateau
double cabine
Les valeurs de dimensions sont données en
millimètres.
