159
Besonderheiten

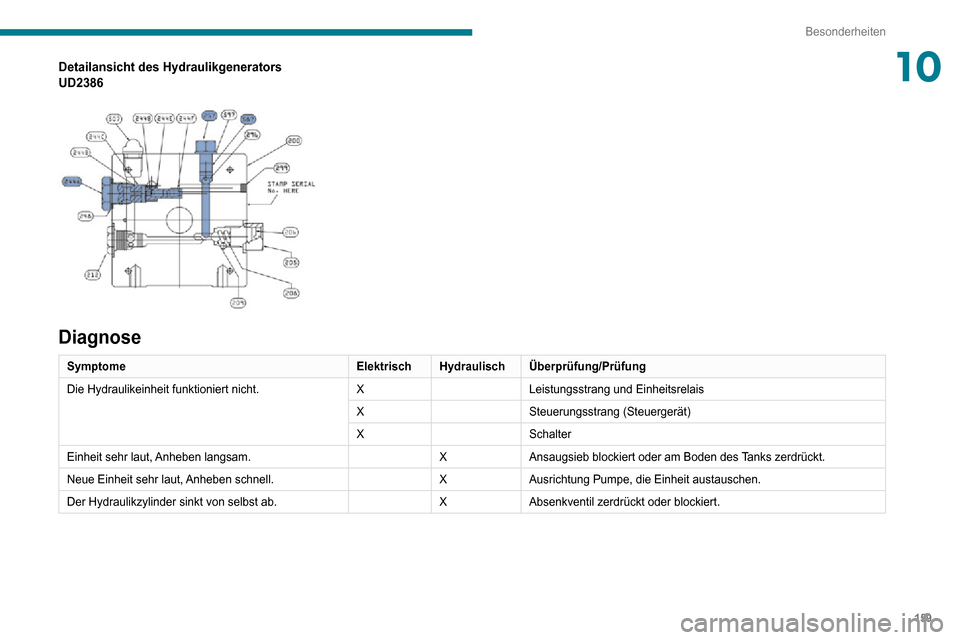

10Detailansicht des Hydraulikgenerators
UD2386
Diagnose
SymptomeElektrischHydraulisch Überprüfung/Prüfung
Die Hydraulikeinheit funktioniert nicht. XLeistungsstrang und Einheitsrelais
X Steuerungsstrang (Steuergerät)
X Schalter
Einheit sehr laut, Anheben langsam. XAnsaugsieb blockiert oder am Boden des Tanks zerdrückt.
Neue Einheit sehr laut, Anheben schnell. XAusrichtung Pumpe, die Einheit austauschen.
Der Hydraulikzylinder sinkt von selbst ab. XAbsenkventil zerdrückt oder blockiert.
Page 162 of 196
160
Besonderheiten

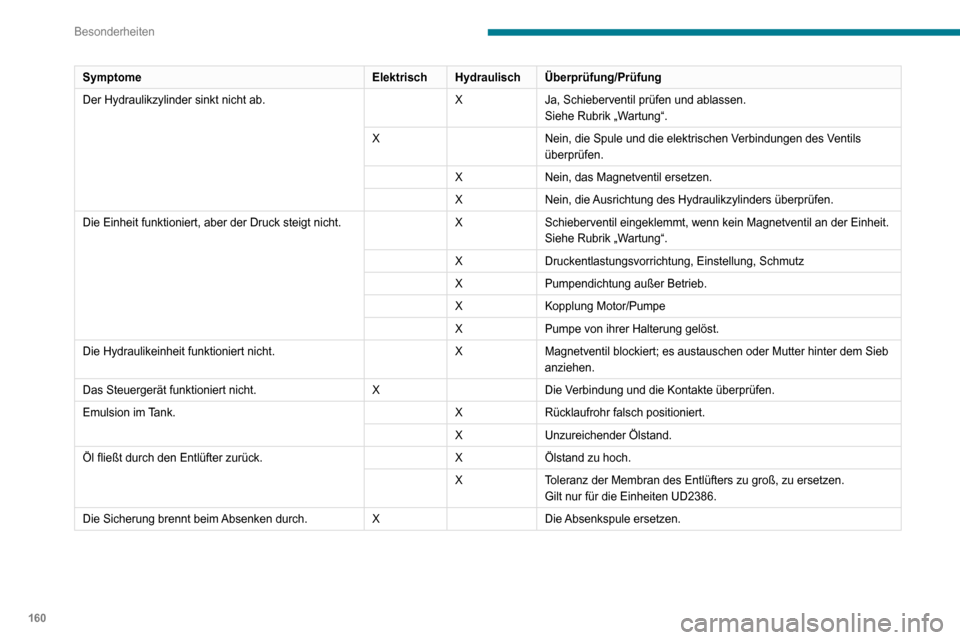

SymptomeElektrischHydraulisch Überprüfung/Prüfung
Der Hydraulikzylinder sinkt nicht ab. XJa, Schieberventil prüfen und ablassen.
Siehe Rubrik „Wartung“.
X Nein, die Spule und die elektrischen Verbindungen des Ventils
überprüfen.
X Nein, das Magnetventil ersetzen.
X Nein, die Ausrichtung des Hydraulikzylinders überprüfen.
Die Einheit funktioniert, aber der Druck steigt nicht. XSchieberventil eingeklemmt, wenn kein Magnetventil an der Einheit.
Siehe Rubrik „Wartung“.
X Druckentlastungsvorrichtung, Einstellung, Schmutz
X Pumpendichtung außer Betrieb.
X Kopplung Motor/Pumpe
X Pumpe von ihrer Halterung gelöst.
Die Hydraulikeinheit funktioniert nicht. XMagnetventil blockiert; es austauschen oder Mutter hinter dem Sieb
anziehen.
Das Steuergerät funktioniert nicht. XDie Verbindung und die Kontakte überprüfen.
Emulsion im Tank. XRücklaufrohr falsch positioniert.
X Unzureichender Ölstand.
Öl fließt durch den Entlüfter zurück. XÖlstand zu hoch.
X Toleranz der Membran des Entlüfters zu groß, zu ersetzen.
Gilt nur für die Einheiten UD2386.
Die Sicherung brennt beim Absenken durch. XDie Absenkspule ersetzen.
Page 163 of 196
161

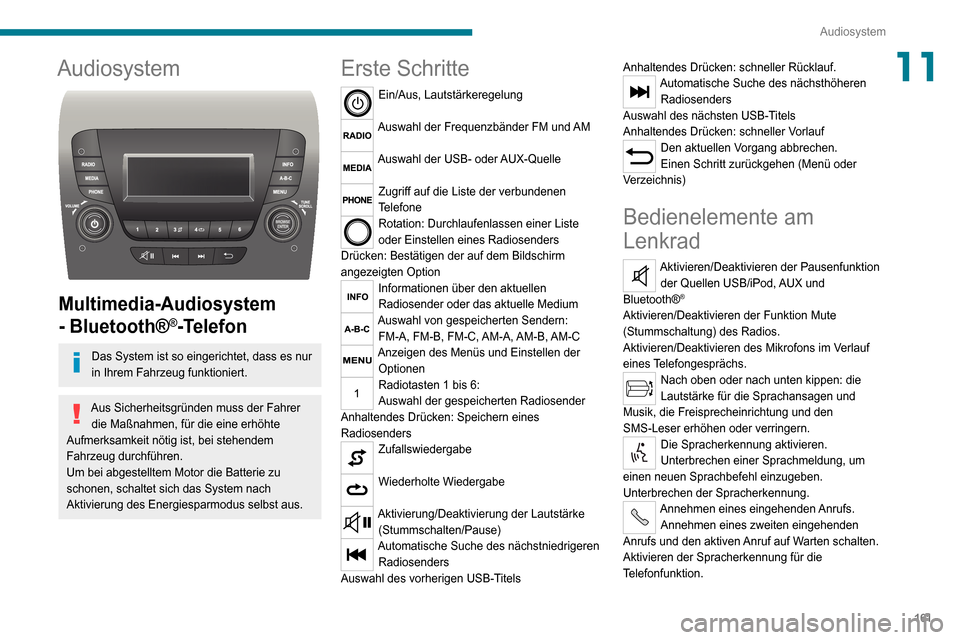

Audiosystem
11Audiosystem
Multimedia-Audiosystem
- Bluetooth®
®-Telefon
Das System ist so eingerichtet, dass es nur
in Ihrem Fahrzeug funktioniert.
Aus Sicherheitsgründen muss der Fahrer die Maßnahmen, für die eine erhöhte
Aufmerksamkeit nötig ist, bei stehendem
Fahrzeug durchführen.
Um bei abgestelltem Motor die Batterie zu
schonen, schaltet sich das System nach
Aktivierung des Energiesparmodus selbst aus.
Erste Schritte
Ein/Aus, Lautstärkeregelung
Auswahl der Frequenzbänder FM und AM
Auswahl der USB- oder AUX-Quelle
Zugriff auf die Liste der verbundenen
Telefone
Rotation: Durchlaufenlassen einer Liste
oder Einstellen eines Radiosenders
Drücken: Bestätigen der auf dem Bildschirm
angezeigten Option
Informationen über den aktuellen
Radiosender oder das aktuelle Medium
Auswahl von gespeicherten Sendern: FM-A, FM-B, FM-C, AM-A, AM-B, AM-C
Anzeigen des Menüs und Einstellen der Optionen
Radiotasten 1 bis 6:
Auswahl der gespeicherten Radiosender
Anhaltendes Drücken: Speichern eines
Radiosenders
Zufallswiedergabe
Wiederholte Wiedergabe
Aktivierung/Deaktivierung der Lautstärke
(Stummschalten/Pause)
Automatische Suche des nächstniedrigeren Radiosenders
Auswahl des vorherigen USB-Titels Anhaltendes Drücken: schneller Rücklauf.
Automatische Suche des nächsthöheren
Radiosenders
Auswahl des nächsten USB-Titels
Anhaltendes Drücken: schneller Vorlauf
Den aktuellen Vorgang abbrechen.
Einen Schritt zurückgehen (Menü oder
Verzeichnis)
Bedienelemente am
Lenkrad
Aktivieren/Deaktivieren der Pausenfunktion der Quellen USB/iPod, AUX und
Bluetooth®
®
Aktivieren/Deaktivieren der Funktion Mute
(Stummschaltung) des Radios.
Aktivieren/Deaktivieren des Mikrofons im Verlauf
eines Telefongesprächs.
Nach oben oder nach unten kippen: die
Lautstärke für die Sprachansagen und
Musik, die Freisprecheinrichtung und den
SMS-Leser erhöhen oder verringern.
Die Spracherkennung aktivieren.
Unterbrechen einer Sprachmeldung, um
einen neuen Sprachbefehl einzugeben.
Unterbrechen der Spracherkennung.
Annehmen eines eingehenden Anrufs. Annehmen eines zweiten eingehenden
Anrufs und den aktiven Anruf auf Warten schalten.
Aktivieren der Spracherkennung für die
Telefonfunktion.
Page 164 of 196
162
Audiosystem
Abspielmodus der Audioquelle wird gleich nach Beendigung der Meldung fortgeführt.
Drücken der Taste „MENU“.
Wählen Sie „Verkehrsinformationen“ und
drücken Sie die Taste anschließend, um
den Empfang von Verkehrsmeldungen zu aktivieren
bzw. zu deaktivieren.
Media
USB-Anschluss
Stecken Sie den USB-Speicherstick ein oder schließen Sie das Gerät mithilfe eines
geeigneten Kabels (nicht im Lieferumfang
enthalten) an den USB-Anschluss in der mittleren
Ablagebox an, die dem Datentransfer zum System
dient.
Um das System zu schützen, verwenden
Sie keinen USB-Verteiler.
Das System erstellt bei der ersten Verbindung
innerhalb weniger Sekunden bis hin zu mehreren
Minuten Wiedergabelisten (temporärer Speicher).
Das Löschen von anderen auf dem
Speichermedium vorhandenen Dateien als der
Audiodateien sowie von Ordnern kann diese
Wartezeit verringern.
Die Wiedergabelisten werden bei jedem
Ausschalten der Zündung oder Anschließen
eines USB-Sticks aktualisiert. Die Listen werden
Unterbrechen einer Sprachmeldung, um einen
neuen Sprachbefehl einzugeben.
Unterbrechen der Spracherkennung.
Radio, nach oben oder nach unten kippen:
Auswahl des nächsthöheren/
nächstniedrigeren Senders.
Radio, anhaltend nach oben oder nach unten
kippen: Schnelldurchlauf der nächsthöheren/
nächstniedrigeren Frequenz bis zum Loslassen der
Taste.
Medien, nach oben oder nach unten kippen:
Auswahl des nächsten/vorherigen Titels.
Medien, anhaltend nach oben oder nach unten
kippen: schneller Vorlauf/schneller Rücklauf bis
zum Loslassen der Taste.
Einen eingehenden Anruf ablehnen.
Beenden eines Telefongesprächs.
Radio
Einen Sender auswählen
Die äußeren Gegebenheiten (Hügel,
Gebäude, Tunnel, Parkhaus, Tiefgarage
usw.) können den Empfang behindern, auch im
RDS-Modus zur Senderverfolgung.
Dies ist bei der Verbreitung von Radiowellen
normal und nicht Ausdruck eines Defekts am
Autoradio.
Drücken Sie die Taste „RADIO“, um den
Wellenbereich FM oder AM auszuwählen.
Drücken Sie kurz auf eine der
Tasten, um eine automatische
Suche der nächsthöheren/-niedrigeren Frequenz
durchzuführen.
Drehen Sie den Regler, um eine manuelle
Suche der nächsthöheren/-niedrigeren
Frequenz durchzuführen.
Drücken Sie das Einstellrad, um die Liste
der empfangbaren Sender anzuzeigen.
Drehen Sie das Einstellrad, um einen Sender
zu wählen, und drücken Sie dann, um diesen
auszuwählen.
Einen Sender speichern
Drücken Sie die Taste „RADIO“, um den
Wellenbereich FM oder AM auszuwählen.
Drücken Sie die Taste „A-B-C“, um eine der
drei Ebenen mit gespeicherten Sendern
auszuwählen.
Drücken Sie lang eine der Tasten, um den
aktuellen Sender zu speichern.
Der Name des Senders wird angezeigt und ein
akustisches Signal bestätigt die Speicherung.
Drücken Sie die Taste „INFO“, um die
Informationen des aktuellen Senders
anzuzeigen.
RDS
Wird RDS angezeigt, so kann dank der
Frequenzverfolgung ein und derselbe
Sender kontinuierlich gehört werden. Unter
bestimmten Bedingungen ist die Verfolgung
eines RDS-Senders nicht im ganzen Land
gewährleistet, da die Radiosender das Gebiet
nicht zu 100 % abdecken. Bei geringerer
Empfangsstärke geht die Frequenz auf einen
regionalen Sender über.
Drücken der Taste „MENU“.
Wählen Sie „ Regional“ aus und drücken
Sie dann die Taste, um RDS zu aktivieren
bzw. zu deaktivieren.
Alternative Frequenzen (FA)
Wählen Sie „ Alternative Frequenz (FA)“
aus und drücken Sie dann auf Aktivieren
oder Deaktivieren der Frequenz.
Wenn die Funktion „ Regional“ aktiviert ist,
kann das System so jederzeit die beste
verfügbare Frequenz suchen.
TA-Meldung anhören
Bei der Funktion TA (Traffic Announcement)
werden Verkehrsmeldungen vorrangig
abgehört. Die Aktivierung dieser Funktion
erfordert den einwandfreien Empfang eines
Radiosenders, der diesen Nachrichtentyp
sendet. Sobald eine Verkehrsmeldung
abgegeben wird, schaltet die laufende
Audioquelle automatisch ab, um die
Verkehrsnachricht zu empfangen. Der normale
Page 165 of 196
163
Audiosystem

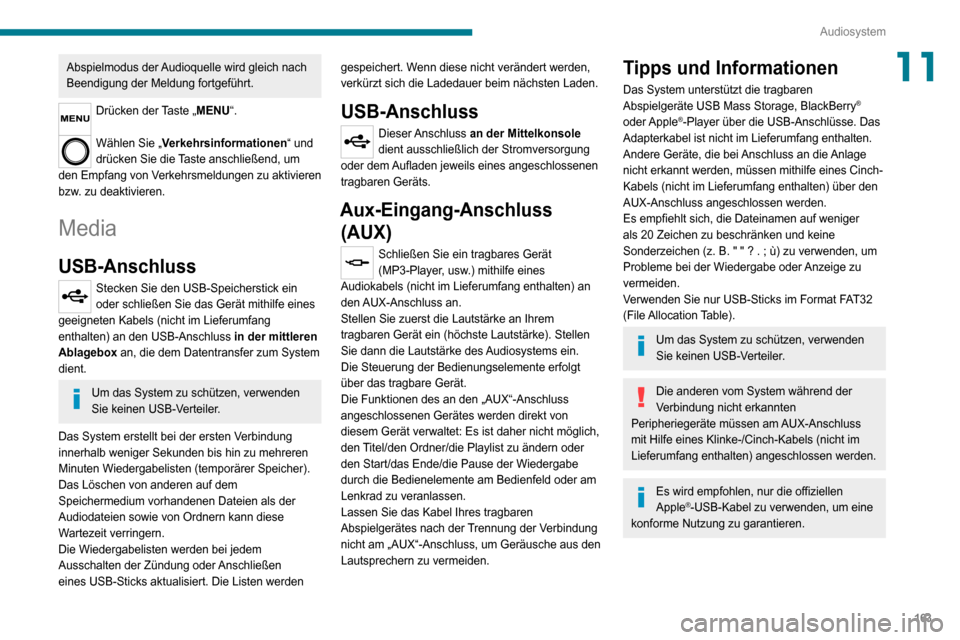

11Abspielmodus der Audioquelle wird gleich nach
Beendigung der Meldung fortgeführt.
Drücken der Taste „MENU“.
Wählen Sie „Verkehrsinformationen“ und
drücken Sie die Taste anschließend, um
den Empfang von Verkehrsmeldungen zu aktivieren
bzw. zu deaktivieren.
Media
USB-Anschluss
Stecken Sie den USB-Speicherstick ein
oder schließen Sie das Gerät mithilfe eines
geeigneten Kabels (nicht im Lieferumfang
enthalten) an den USB-Anschluss in der mittleren
Ablagebox an, die dem Datentransfer zum System
dient.
Um das System zu schützen, verwenden
Sie keinen USB-Verteiler.
Das System erstellt bei der ersten Verbindung
innerhalb weniger Sekunden bis hin zu mehreren
Minuten Wiedergabelisten (temporärer Speicher).
Das Löschen von anderen auf dem
Speichermedium vorhandenen Dateien als der
Audiodateien sowie von Ordnern kann diese
Wartezeit verringern.
Die Wiedergabelisten werden bei jedem
Ausschalten der Zündung oder Anschließen
eines USB-Sticks aktualisiert. Die Listen werden gespeichert. Wenn diese nicht verändert werden,
verkürzt sich die Ladedauer beim nächsten Laden.
USB-Anschluss
Dieser Anschluss an der Mittelkonsole
dient ausschließlich der Stromversorgung
oder dem Aufladen jeweils eines angeschlossenen
tragbaren Geräts.
Aux-Eingang-Anschluss (AUX)
Schließen Sie ein tragbares Gerät
(MP3-Player, usw.) mithilfe eines
Audiokabels (nicht im Lieferumfang enthalten) an
den AUX-Anschluss an.
Stellen Sie zuerst die Lautstärke an Ihrem
tragbaren Gerät ein (höchste Lautstärke). Stellen
Sie dann die Lautstärke des Audiosystems ein.
Die Steuerung der Bedienungselemente erfolgt
über das tragbare Gerät.
Die Funktionen des an den „AUX“-Anschluss
angeschlossenen Gerätes werden direkt von
diesem Gerät verwaltet: Es ist daher nicht möglich,
den Titel/den Ordner/die Playlist zu ändern oder
den Start/das Ende/die Pause der Wiedergabe
durch die Bedienelemente am Bedienfeld oder am
Lenkrad zu veranlassen.
Lassen Sie das Kabel Ihres tragbaren
Abspielgerätes nach der Trennung der Verbindung
nicht am „AUX“-Anschluss, um Geräusche aus den
Lautsprechern zu vermeiden.
Tipps und Informationen
Das System unterstützt die tragbaren
Abspielgeräte USB Mass Storage, BlackBerry®
oder Apple®-Player über die USB-Anschlüsse. Das
Adapterkabel ist nicht im Lieferumfang enthalten.
Andere Geräte, die bei Anschluss an die Anlage
nicht erkannt werden, müssen mithilfe eines Cinch-
Kabels (nicht im Lieferumfang enthalten) über den
AUX-Anschluss angeschlossen werden.
Es empfiehlt sich, die Dateinamen auf weniger
als 20 Zeichen zu beschränken und keine
Sonderzeichen (z. B. " " ? . ; ù) zu verwenden, um
Probleme bei der Wiedergabe oder Anzeige zu
vermeiden.
Verwenden Sie nur USB-Sticks im Format FAT32
(File Allocation Table).
Um das System zu schützen, verwenden
Sie keinen USB-Verteiler.
Die anderen vom System während der
Verbindung nicht erkannten
Peripheriegeräte müssen am AUX-Anschluss
mit Hilfe eines Klinke-/Cinch-Kabels (nicht im
Lieferumfang enthalten) angeschlossen werden.
Es wird empfohlen, nur die offiziellen
Apple®-USB-Kabel zu verwenden, um eine
konforme Nutzung zu garantieren.
Page 166 of 196
164
Audiosystem
Wählen Sie „Kontakte“ aus, um auf das
Verzeichnis zuzugreifen, und navigieren Sie
anschließend mit dem Einstellrad.
Um eine Nummer einzugeben, verwenden Sie die „Tastatur“ des Systems.
Konfiguration
Einstellungen des Systems
Drücken Sie die Taste „MENU“.
Wählen Sie „Systemeinstellungen“ und
drücken Sie dann zur Anzeige der Liste mit
den Einstellungen und um die folgenden Optionen
zu aktivieren oder zu deaktivieren:
– „Standardwert reinitialisieren“– „20 Min. Verzögerung zum Ausschalten“– „Lautstärkebegrenzung beim Start“– „Automatisch“
Audio
Drücken der Taste „MENU“.
Wählen Sie „Audio “ und drücken Sie dann
zur Anzeige der Liste mit den Einstellungen
sowie zur Aktivierung oder Deaktivierung der
folgenden Funktionen:
– „Höhe“– „Mittel“– „Bässe “– „Balance“– „Lautstärke entspr. Fahrgeschwindigkeit “

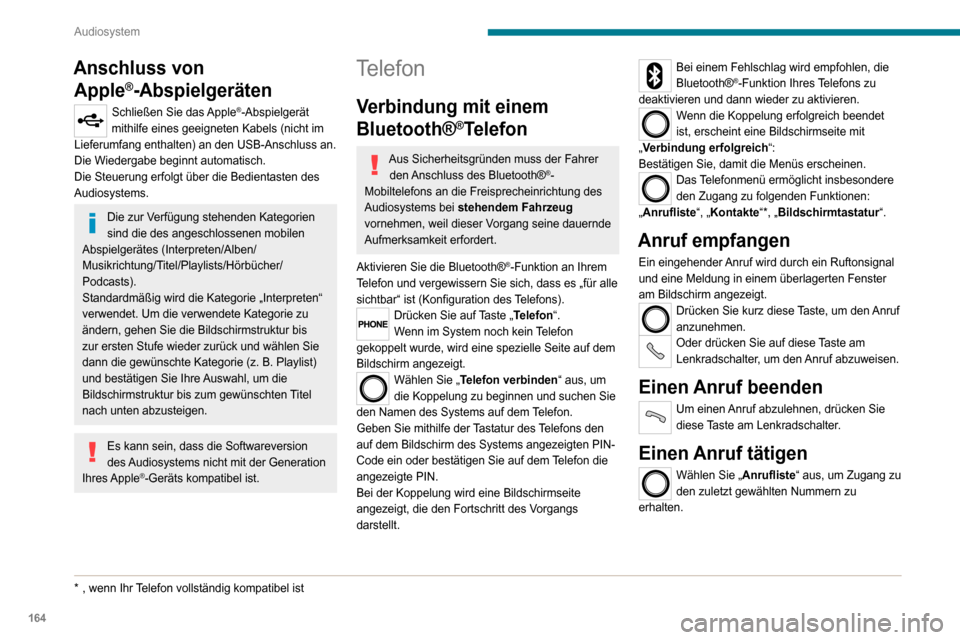

Anschluss von
Apple
®-Abspielgeräten
Schließen Sie das Apple®-Abspielgerät
mithilfe eines geeigneten Kabels (nicht im
Lieferumfang enthalten) an den USB-Anschluss an.
Die Wiedergabe beginnt automatisch.
Die Steuerung erfolgt über die Bedientasten des
Audiosystems.
Die zur Verfügung stehenden Kategorien
sind die des angeschlossenen mobilen
Abspielgerätes (Interpreten/Alben/
Musikrichtung/Titel/Playlists/Hörbücher/
Podcasts).
Standardmäßig wird die Kategorie „Interpreten“
verwendet. Um die verwendete Kategorie zu
ändern, gehen Sie die Bildschirmstruktur bis
zur ersten Stufe wieder zurück und wählen Sie
dann die gewünschte Kategorie (z. B. Playlist)
und bestätigen Sie Ihre Auswahl, um die
Bildschirmstruktur bis zum gewünschten Titel
nach unten abzusteigen.
Es kann sein, dass die Softwareversion
des Audiosystems nicht mit der Generation
Ihres Apple
®-Geräts kompatibel ist.
* , wenn Ihr Telefon vollständig kompatibel ist
Telefon
Verbindung mit einem
Bluetooth®
®Telefon
Aus Sicherheitsgründen muss der Fahrer
den Anschluss des Bluetooth®®-
Mobiltelefons an die Freisprecheinrichtung des
Audiosystems bei stehendem Fahrzeug
vornehmen, weil dieser Vorgang seine dauernde
Aufmerksamkeit erfordert.
Aktivieren Sie die Bluetooth®
®-Funktion an Ihrem
Telefon und vergewissern Sie sich, dass es „für alle
sichtbar“ ist (Konfiguration des Telefons).
Drücken Sie auf Taste „Telefon“.
Wenn im System noch kein Telefon
gekoppelt wurde, wird eine spezielle Seite auf dem
Bildschirm angezeigt.
Wählen Sie „ Telefon verbinden “ aus, um
die Koppelung zu beginnen und suchen Sie
den Namen des Systems auf dem Telefon.
Geben Sie mithilfe der Tastatur des Telefons den
auf dem Bildschirm des Systems angezeigten PIN-
Code ein oder bestätigen Sie auf dem Telefon die
angezeigte PIN.
Bei der Koppelung wird eine Bildschirmseite
angezeigt, die den Fortschritt des Vorgangs
darstellt.
Bei einem Fehlschlag wird empfohlen, die
Bluetooth®®-Funktion Ihres Telefons zu
deaktivieren und dann wieder zu aktivieren.
Wenn die Koppelung erfolgreich beendet
ist, erscheint eine Bildschirmseite mit
„Verbindung erfolgreich “:
Bestätigen Sie, damit die Menüs erscheinen.
Das Telefonmenü ermöglicht insbesondere
den Zugang zu folgenden Funktionen:
„Anrufliste“, „Kontakte“*, „Bildschirmtastatur“.
Anruf empfangen
Ein eingehender Anruf wird durch ein Ruftonsignal
und eine Meldung in einem überlagerten Fenster
am Bildschirm angezeigt.
Drücken Sie kurz diese Taste, um den Anruf
anzunehmen.
Oder drücken Sie auf diese Taste am
Lenkradschalter, um den Anruf abzuweisen.
Einen Anruf beenden
Um einen Anruf abzulehnen, drücken Sie
diese Taste am Lenkradschalter.
Einen Anruf tätigen
Wählen Sie „ Anrufliste“ aus, um Zugang zu
den zuletzt gewählten Nummern zu
erhalten.
Page 167 of 196
165
Audiosystem
11Wählen Sie „Kontakte“ aus, um auf das
Verzeichnis zuzugreifen, und navigieren Sie
anschließend mit dem Einstellrad.
Um eine Nummer einzugeben, verwenden
Sie die „Tastatur“ des Systems.
Konfiguration
Einstellungen des Systems
Drücken Sie die Taste „MENU“.
Wählen Sie „ Systemeinstellungen“ und
drücken Sie dann zur Anzeige der Liste mit
den Einstellungen und um die folgenden Optionen
zu aktivieren oder zu deaktivieren:
– „Standardwert reinitialisieren“– „20 Min. Verzögerung zum Ausschalten“– „Lautstärkebegrenzung beim Start“– „Automatisch“
Audio
Drücken der Taste „MENU“.
Wählen Sie „ Audio“ und drücken Sie dann
zur Anzeige der Liste mit den Einstellungen
sowie zur Aktivierung oder Deaktivierung der
folgenden Funktionen:
– „Höhe“– „Mittel“– „Bässe “– „Balance“– „Lautstärke entspr. Fahrgeschwindigkeit “
– „Loudness“
Die Audioeinstellungen sind für die
verschiedenen Audioquellen separat
vorzunehmen und voneinander unabhängig.
Sprachbefehle
Informationen - Anwendung
Anstatt den Bildschirm zu berühren, ist es möglich, das System über gesprochene
Befehle zu steuern.
Um sicherzustellen, dass die
Sprachbefehle immer vom System erkannt
werden, wird empfohlen, die folgenden Hinweise
zu befolgen:
– mit normaler Stimme sprechen,– vor dem Sprechen immer das „Bip“ (akustisches Signal) abwarten,– das System kann die erteilten Sprachbefehle
erkennen, unabhängig von Geschlecht, Ton und
Färbung der Stimme der sprechenden Person,
– wenn möglich, die Geräusche im Inneren des Fahrgastraums reduzieren,– vor dem Erteilen von Sprachbefehlen die Mitinsassen bitten, nicht zu sprechen. Da das
System die Befehle unabhängig von der Person
erkennt, kann es versehentlich abweichende
oder zusätzliche Befehle von anderen
sprechenden Personen erkennt,
– für den optimalen Betrieb wird empfohlen, die Fenster und gegebenenfalls das Schiebedach
(bei den vorgesehenen Versionen/Märkten) zu
schließen, um jegliche Störungen von außen zu
vermeiden.
Schalter am Lenkrad
Mit dieser Taste kann der Modus
Spracherkennung „Telefon“ aktiviert werden,
mit dem Anrufe getätigt und kürzliche/empfangene/
getätigte Anrufe eingesehen werden können, das
Verzeichnis angezeigt werden kann usw.
Mit dieser Taste kann der Modus
Spracherkennung „Radio/Media“ aktiviert
werden, mit dem ein bestimmter Radiosender oder
eine bestimmte Radiofrequenz AF/FM abgestimmt,
ein Titel oder ein Albuminhalt auf einem USB-Stick/
iPod/einer MP3-CD wiedergegeben werden kann.
Die schnelle Sprachinteraktion erfolgt,
wenn diese Tasten während der
Sprachmeldung des Systems gedrückt sind; sie
ermöglicht, Sprachbefehle direkt zu erteilen.
Wenn das System beispielsweise eine Hilfe-
Sprachmeldung ausspricht oder wenn man den
dem System zu erteilenden Befehl kennt, wird
bei Drücken dieser Tasten die Sprachmeldung
unterbrochen und es ist möglich, den
gewünschten Sprachbefehl direkt zu erteilen (so
wird vermieden, dass man sich den gesamten
Sprachbefehl anhören muss).
Page 168 of 196
166
Audiosystem
Feldern ermöglicht, nehmen Sie die folgenden Sprachbefehle vor:– „Call“ > „Thomas“ > „Müller“ oder „Call“ > „Müller“ > „Thomas“.– „Search“ > „Thomas“ > „Müller“ oder „Search“ > „Müller“ > „Thomas“.
Sprachbefehle „Radio AM/
FM“
Diese Sprachbefehle können nach Drücken der Taste „Spracherkennung“ am Lenkrad
von jeder beliebigen Hauptbildschirmseite
ausgeführt werden, sofern gerade kein Anruf
getätigt wird.
Tune to > 105.5 > FM
Abstimmen des Radios auf die Frequenz 105.5 des
FM-Frequenzbandes.
Tune to > 940 > AM
Abstimmen des Radios auf die Frequenz 940 des
AM-Frequenzbandes.
Tune to * > Magic > FM
Abstimmen des Radios auf den Sender Magic.
Sprachbefehle „ Media“
Diese Sprachbefehle können nach Drücken der Taste „Spracherkennung“ am Lenkrad
von jeder beliebigen Hauptbildschirmseite
ausgeführt werden, sofern gerade kein Anruf
getätigt wird.
Listen to track > "Track 1 "
* Es ist möglich, „Magic“ durch irgendeinen anderen Namen für vom Radio empfangene FM-Sender zu ersetzen. Nicht alle Radiosender bieten diesen Service.

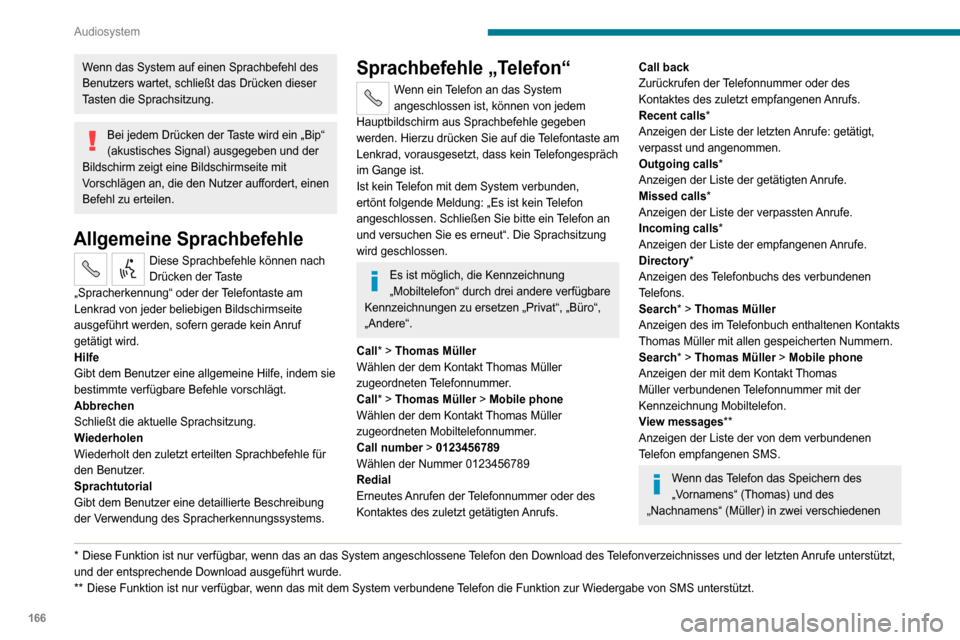

Wenn das System auf einen Sprachbefehl des
Benutzers wartet, schließt das Drücken dieser
Tasten die Sprachsitzung.
Bei jedem Drücken der Taste wird ein „Bip“
(akustisches Signal) ausgegeben und der
Bildschirm zeigt eine Bildschirmseite mit
Vorschlägen an, die den Nutzer auffordert, einen
Befehl zu erteilen.
Allgemeine Sprachbefehle
Diese Sprachbefehle können nach
Drücken der Taste
„Spracherkennung“ oder der Telefontaste am
Lenkrad von jeder beliebigen Bildschirmseite
ausgeführt werden, sofern gerade kein Anruf
getätigt wird.
Hilfe
Gibt dem Benutzer eine allgemeine Hilfe, indem sie
bestimmte verfügbare Befehle vorschlägt.
Abbrechen
Schließt die aktuelle Sprachsitzung.
Wiederholen
Wiederholt den zuletzt erteilten Sprachbefehle für
den Benutzer.
Sprachtutorial
Gibt dem Benutzer eine detaillierte Beschreibung
der Verwendung des Spracherkennungssystems.
* Diese Funktion ist nur verfügbar , wenn das an das System angeschlossene Telefon den Download des Telefonverzeichnisses und der letzten Anrufe unterstützt, und der entsprechende Download ausgeführt wurde.
** Diese Funktion ist nur verfügbar , wenn das mit dem System verbundene Telefon die Funktion zur Wiedergabe von SMS unterstützt.
Sprachbefehle „Telefon“
Wenn ein Telefon an das System
angeschlossen ist, können von jedem
Hauptbildschirm aus Sprachbefehle gegeben
werden. Hierzu drücken Sie auf die Telefontaste am
Lenkrad, vorausgesetzt, dass kein Telefongespräch
im Gange ist.
Ist kein Telefon mit dem System verbunden,
ertönt folgende Meldung: „Es ist kein Telefon
angeschlossen. Schließen Sie bitte ein Telefon an
und versuchen Sie es erneut“. Die Sprachsitzung
wird geschlossen.
Es ist möglich, die Kennzeichnung
„Mobiltelefon“ durch drei andere verfügbare
Kennzeichnungen zu ersetzen „Privat“, „Büro“,
„Andere“.
Call* > Thomas Müller
Wählen der dem Kontakt Thomas Müller
zugeordneten Telefonnummer.
Call* > Thomas Müller > Mobile phone
Wählen der dem Kontakt Thomas Müller
zugeordneten Mobiltelefonnummer.
Call number > 0123456789
Wählen der Nummer 0123456789
Redial
Erneutes Anrufen der Telefonnummer oder des
Kontaktes des zuletzt getätigten Anrufs.
Call back
Zurückrufen der Telefonnummer oder des
Kontaktes des zuletzt empfangenen Anrufs.
Recent calls*
Anzeigen der Liste der letzten Anrufe: getätigt,
verpasst und angenommen.
Outgoing calls *
Anzeigen der Liste der getätigten Anrufe.
Missed calls*
Anzeigen der Liste der verpassten Anrufe.
Incoming calls *
Anzeigen der Liste der empfangenen Anrufe.
Directory *
Anzeigen des Telefonbuchs des verbundenen
Telefons.
Search* > Thomas Müller
Anzeigen des im Telefonbuch enthaltenen Kontakts
Thomas Müller mit allen gespeicherten Nummern.
Search* > Thomas Müller > Mobile phone
Anzeigen der mit dem Kontakt Thomas
Müller verbundenen Telefonnummer mit der
Kennzeichnung Mobiltelefon.
View messages **
Anzeigen der Liste der von dem verbundenen
Telefon empfangenen SMS.
Wenn das Telefon das Speichern des
„Vornamens“ (Thomas) und des
„Nachnamens“ (Müller) in zwei verschiedenen
Page 169 of 196
167
Audiosystem

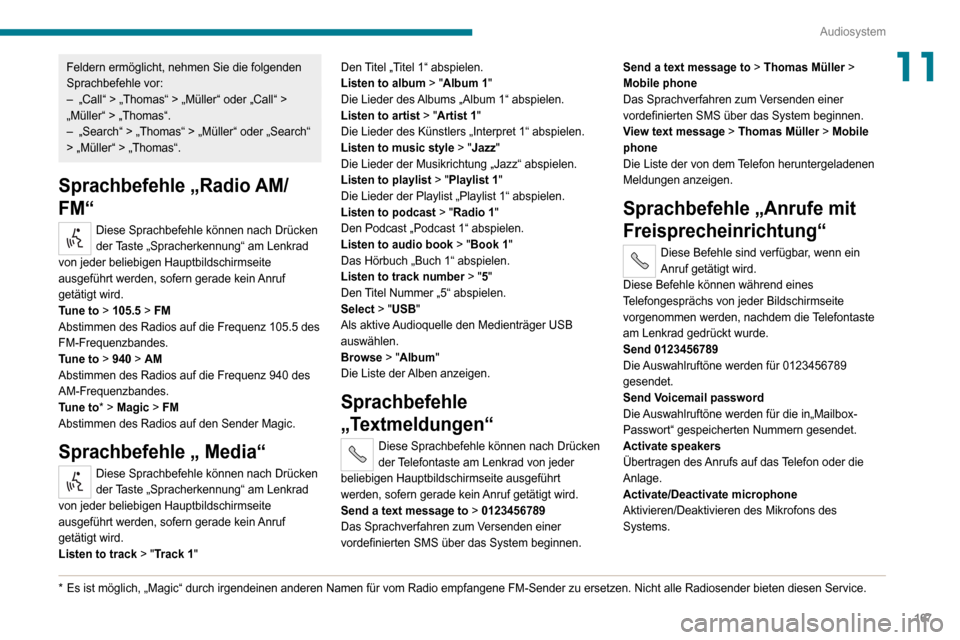

11Feldern ermöglicht, nehmen Sie die folgenden
Sprachbefehle vor:
– „Call“ > „Thomas“ > „Müller“ oder „Call“ > „Müller“ > „Thomas“.– „Search“ > „Thomas“ > „Müller“ oder „Search“ > „Müller“ > „Thomas“.
Sprachbefehle „Radio AM/
FM“
Diese Sprachbefehle können nach Drücken
der Taste „Spracherkennung“ am Lenkrad
von jeder beliebigen Hauptbildschirmseite
ausgeführt werden, sofern gerade kein Anruf
getätigt wird.
Tune to > 105.5 > FM
Abstimmen des Radios auf die Frequenz 105.5 des
FM-Frequenzbandes.
Tune to > 940 > AM
Abstimmen des Radios auf die Frequenz 940 des
AM-Frequenzbandes.
Tune to * > Magic > FM
Abstimmen des Radios auf den Sender Magic.
Sprachbefehle „ Media“
Diese Sprachbefehle können nach Drücken
der Taste „Spracherkennung“ am Lenkrad
von jeder beliebigen Hauptbildschirmseite
ausgeführt werden, sofern gerade kein Anruf
getätigt wird.
Listen to track > "Track 1 "
* Es ist möglich, „Magic“ durch irgendeinen anderen Namen für vom Radio empfangene FM-Sender zu ersetzen. Nicht alle Radiosender bieten diesen Service.
Den Titel „Titel 1“ abspielen.
Listen to album > "Album 1"
Die Lieder des Albums „Album 1“ abspielen.
Listen to artist > "Artist 1"
Die Lieder des Künstlers „Interpret 1“ abspielen.
Listen to music style > "Jazz"
Die Lieder der Musikrichtung „Jazz“ abspielen.
Listen to playlist > "Playlist 1"
Die Lieder der Playlist „Playlist 1“ abspielen.
Listen to podcast > "Radio 1"
Den Podcast „Podcast 1“ abspielen.
Listen to audio book > "Book 1"
Das Hörbuch „Buch 1“ abspielen.
Listen to track number > "5"
Den Titel Nummer „5“ abspielen.
Select > "USB"
Als aktive Audioquelle den Medienträger USB
auswählen.
Browse > "Album"
Die Liste der Alben anzeigen.
Sprachbefehle
„Textmeldungen“
Diese Sprachbefehle können nach Drücken
der Telefontaste am Lenkrad von jeder
beliebigen Hauptbildschirmseite ausgeführt
werden, sofern gerade kein Anruf getätigt wird.
Send a text message to > 0123456789
Das Sprachverfahren zum Versenden einer
vordefinierten SMS über das System beginnen. Send a text message to > Thomas Müller >
Mobile phone
Das Sprachverfahren zum Versenden einer
vordefinierten SMS über das System beginnen.
View text message
> Thomas Müller > Mobile
phone
Die Liste der von dem Telefon heruntergeladenen
Meldungen anzeigen.
Sprachbefehle „Anrufe mit
Freisprecheinrichtung“
Diese Befehle sind verfügbar, wenn ein
Anruf getätigt wird.
Diese Befehle können während eines
Telefongesprächs von jeder Bildschirmseite
vorgenommen werden, nachdem die Telefontaste
am Lenkrad gedrückt wurde.
Send 0123456789
Die Auswahlruftöne werden für 0123456789
gesendet.
Send Voicemail password
Die Auswahlruftöne werden für die in„Mailbox-
Passwort“ gespeicherten Nummern gesendet.
Activate speakers
Übertragen des Anrufs auf das Telefon oder die
Anlage.
Activate/Deactivate microphone
Aktivieren/Deaktivieren des Mikrofons des
Systems.
Page 170 of 196
168

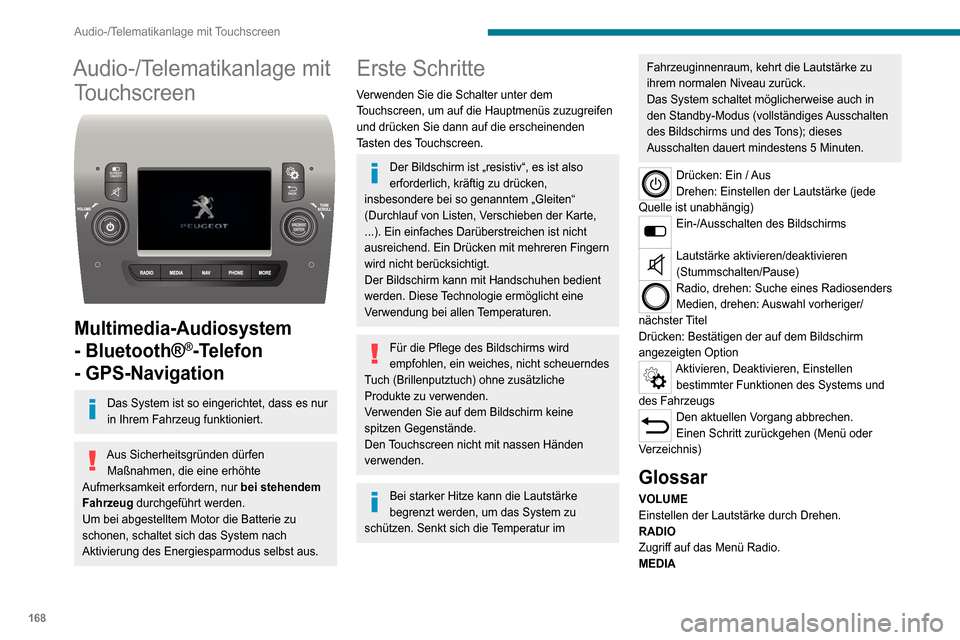

Audio-/Telematikanlage mit Touchscreen
Audio-/Telematikanlage mit Touchscreen
Multimedia-Audiosystem
- Bluetooth®
®-Telefon
- GPS-Navigation
Das System ist so eingerichtet, dass es nur
in Ihrem Fahrzeug funktioniert.
Aus Sicherheitsgründen dürfen
Maßnahmen, die eine erhöhte
Aufmerksamkeit erfordern, nur bei stehendem
Fahrzeug durchgeführt werden.
Um bei abgestelltem Motor die Batterie zu
schonen, schaltet sich das System nach
Aktivierung des Energiesparmodus selbst aus.
Erste Schritte
Verwenden Sie die Schalter unter dem
Touchscreen, um auf die Hauptmenüs zuzugreifen
und drücken Sie dann auf die erscheinenden
Tasten des Touchscreen.
Der Bildschirm ist „resistiv“, es ist also
erforderlich, kräftig zu drücken,
insbesondere bei so genanntem „Gleiten“
(Durchlauf von Listen, Verschieben der Karte,
...). Ein einfaches Darüberstreichen ist nicht
ausreichend. Ein Drücken mit mehreren Fingern
wird nicht berücksichtigt.
Der Bildschirm kann mit Handschuhen bedient
werden. Diese Technologie ermöglicht eine
Verwendung bei allen Temperaturen.
Für die Pflege des Bildschirms wird
empfohlen, ein weiches, nicht scheuerndes
Tuch (Brillenputztuch) ohne zusätzliche
Produkte zu verwenden.
Verwenden Sie auf dem Bildschirm keine
spitzen Gegenstände.
Den Touchscreen nicht mit nassen Händen
verwenden.
Bei starker Hitze kann die Lautstärke
begrenzt werden, um das System zu
schützen. Senkt sich die Temperatur im
Fahrzeuginnenraum, kehrt die Lautstärke zu
ihrem normalen Niveau zurück.
Das System schaltet möglicherweise auch in
den Standby-Modus (vollständiges Ausschalten
des Bildschirms und des Tons); dieses
Ausschalten dauert mindestens 5 Minuten.
Drücken: Ein / Aus
Drehen: Einstellen der Lautstärke (jede
Quelle ist unabhängig)
Ein-/Ausschalten des Bildschirms
Lautstärke aktivieren/deaktivieren
(Stummschalten/Pause)
Radio, drehen: Suche eines Radiosenders
Medien, drehen: Auswahl vorheriger/
nächster Titel
Drücken: Bestätigen der auf dem Bildschirm
angezeigten Option
Aktivieren, Deaktivieren, Einstellen bestimmter Funktionen des Systems und
des Fahrzeugs
Den aktuellen Vorgang abbrechen.
Einen Schritt zurückgehen (Menü oder
Verzeichnis)
Glossar
VOLUME
Einstellen der Lautstärke durch Drehen.
RADIO
Zugriff auf das Menü Radio.
MEDIA
Zugriff auf das Menü Media und die verschiedenen Musikquellen.
N AV
Zugriff auf das Menü Navigation.
PHONE
Zugriff auf das Menü Telefon.
MORE
Zugriff auf die Fahrzeuginformationen.
BROWSE, TUNE, SCROLL
Drehen der Taste, um:
– sich in einem Menü oder einer Liste zu bewegen,– einen Radiosender auszuwählen.ENTER
Bestätigen Sie eine auf dem Bildschirm angezeigte
Option durch Drücken.
Bedienelemente am
Lenkrad
Aktivieren/Deaktivieren der Pausenfunktion der Quellen USB/iPod und Bluetooth®®
Aktivieren/Deaktivieren der Funktion Mute
(Stummschaltung) des Radios.
Aktivieren/Deaktivieren des Mikrofons im Verlauf
eines Telefongesprächs.
Nach oben oder nach unten kippen: die Lautstärke für die Sprachansagen und
Musikquellen, die Freisprecheinrichtung und den
SMS-Leser erhöhen oder verringern.
Die Spracherkennung aktivieren.
