Technische Daten
9Kastenwagen

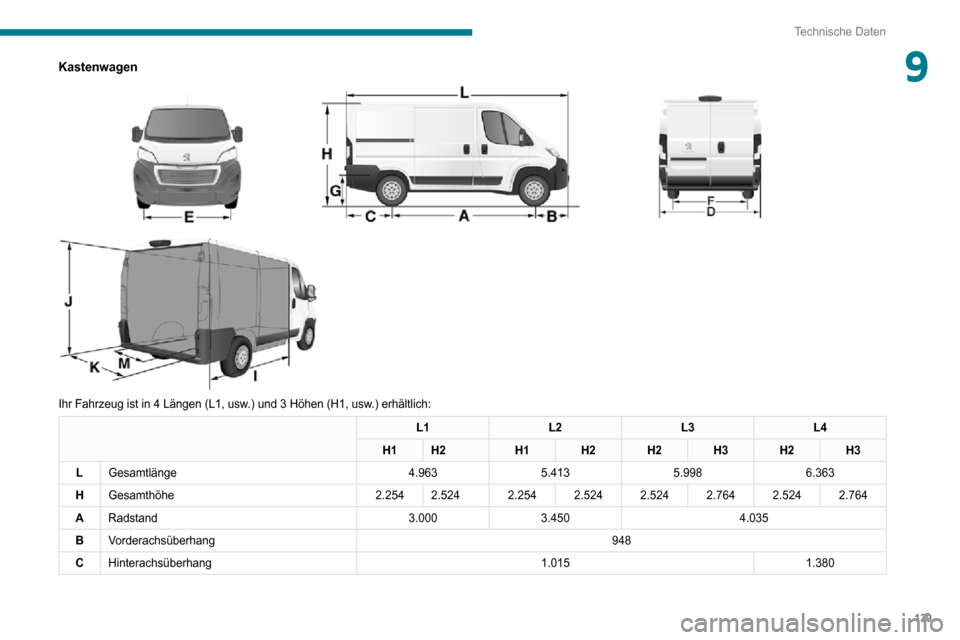

Ihr Fahrzeug ist in 4 Längen (L1, usw.) und 3 Höhen (H1, usw.) erhältlich:
L1 L2L3L4
H1 H2 H1H2H2H3H2H3
L Gesamtlänge 4.9635.4135.9986.363
H Gesamthöhe 2.2542.524 2.2542.5242.5242.7642.5242.764
A Radstand 3.0003.450 4.035
B Vorderachsüberhang 948
C Hinterachsüberhang 1.0151.380

140

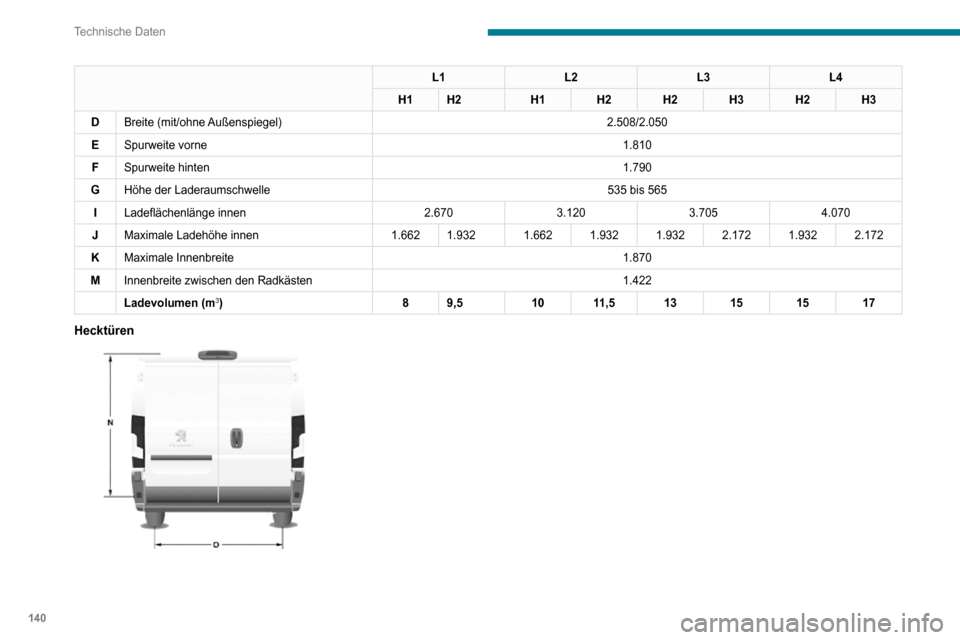

Technische Daten
L1L2L3L4
H1 H2 H1H2H2H3H2H3
D Breite (mit/ohne Außenspiegel) 2.508/2.050
E Spurweite vorne 1.810
F Spurweite hinten 1.790
G Höhe der Laderaumschwelle 535 bis 565
I Ladeflächenlänge innen 2.6703.1203.7054.070
J Maximale Ladehöhe innen 1.6621.932 1.6621.9321.9322.1721.9322.172
K Maximale Innenbreite 1.870
M Innenbreite zwischen den Radkästen 1.422
Ladevolumen (m
3) 89,5 1011,5 13151517
Hecktüren

L1L2 L3L4
H1 H2 H1H2H2H3H2H3
N Ladehöhe der Hecktüren 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Nutzbreite der Hecktüren 1.562
Seitentür

L1L2L3L4
H1 H2 H1H2H2H3H2H3
P Höhe der seitlichen Schiebetür 1.4851.755 1.4851.755 1.755
Q Breite der seitlichen Schiebetür 1.0751.250
Kombi

141

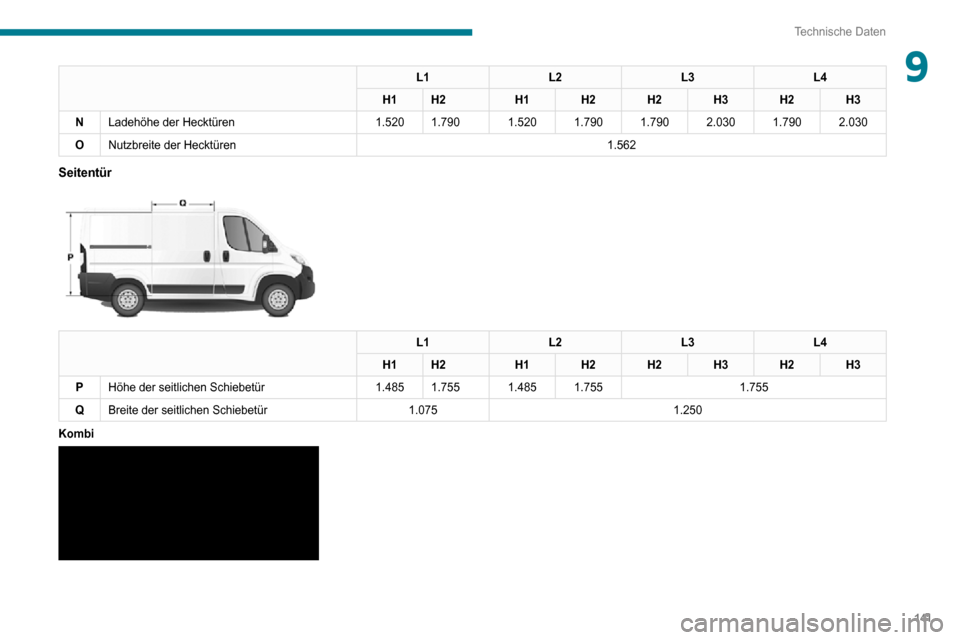

Technische Daten
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Ladehöhe der Hecktüren 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Nutzbreite der Hecktüren 1.562
Seitentür

L1L2L3L4
H1 H2 H1H2H2H3H2H3
P Höhe der seitlichen Schiebetür 1.4851.755 1.4851.755 1.755
Q Breite der seitlichen Schiebetür 1.0751.250
Kombi

142

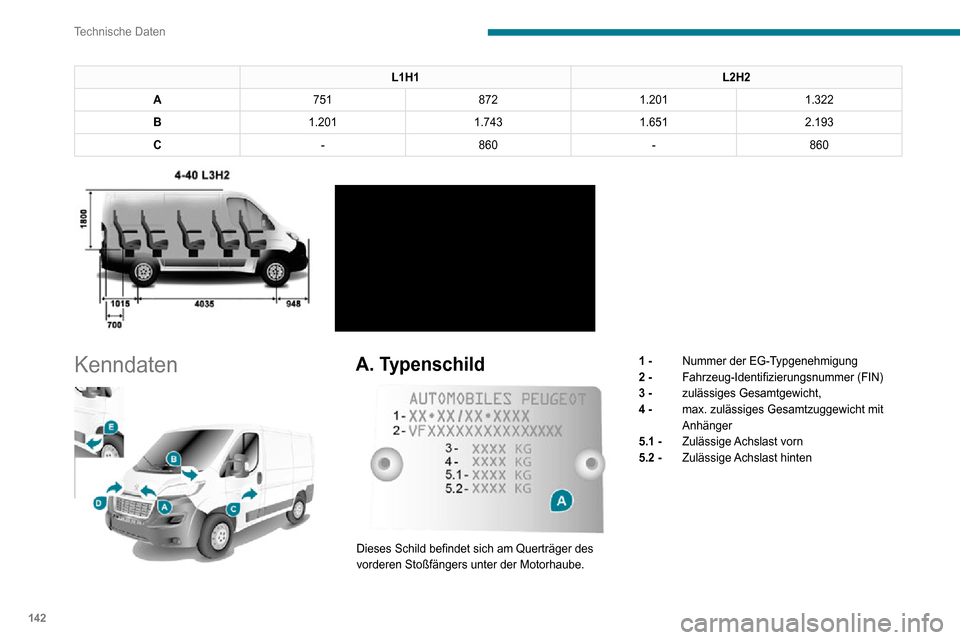

Technische Daten
L1H1L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860


Kenndaten

A. Typenschild

Dieses Schild befindet sich am Querträger des
vorderen Stoßfängers unter der Motorhaube. 1 -
Nummer der EG-Typgenehmigung
2 - Fahrzeug-Identifizierungsnummer (FIN)
3 - zulässiges Gesamtgewicht,
4 - max. zulässiges Gesamtzuggewicht mit
Anhänger
5.1 - Zulässige Achslast vorn
5.2 - Zulässige Achslast hinten
B. Fahrgestellnummer an der
Karosserie
C. Reifen


Dieser Aufkleber (kann vom gezeigten Bild
abweichen) befindet sich an der Türsäule der
Fahrerseite. Er enthält folgende Angaben:
– die Größen der Reifen,– die Reifendruckwerte bei beladenem Fahrzeug.Die Reifendruckwerte müssen mindestens
einmal im Monat kontrolliert werden, und zwar
bei kalten Reifen.
D. Lackreferenz
Dieses Typenschild befindet sich am Querträger
der Frontschürze unter der Motorhaube.

143
Technische Daten

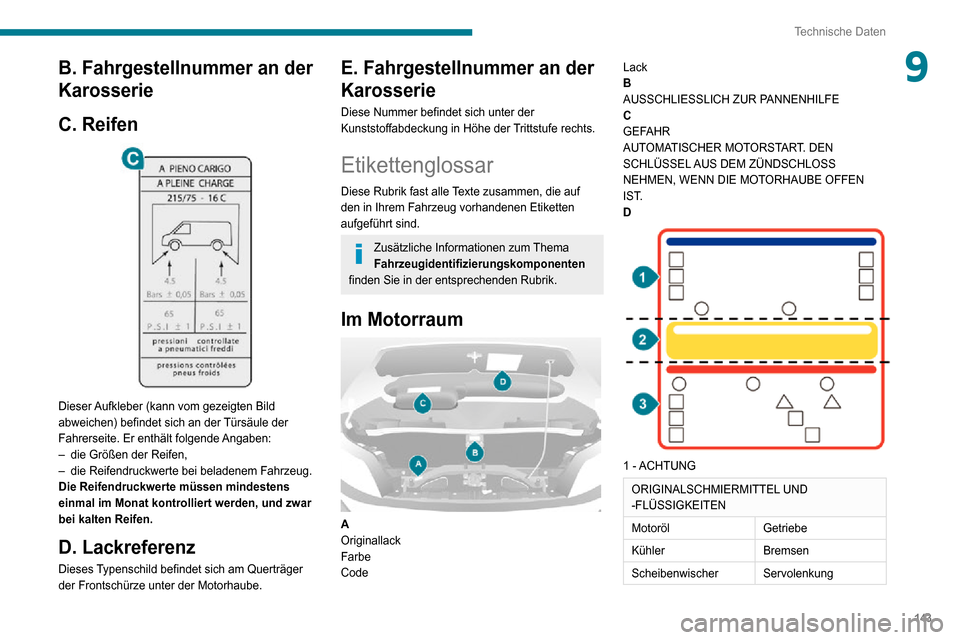

9B. Fahrgestellnummer an der
Karosserie
C. Reifen


Dieser Aufkleber (kann vom gezeigten Bild
abweichen) befindet sich an der Türsäule der
Fahrerseite. Er enthält folgende Angaben:
– die Größen der Reifen,– die Reifendruckwerte bei beladenem Fahrzeug.Die Reifendruckwerte müssen mindestens
einmal im Monat kontrolliert werden, und zwar
bei kalten Reifen.
D. Lackreferenz
Dieses Typenschild befindet sich am Querträger
der Frontschürze unter der Motorhaube.
E. Fahrgestellnummer an der
Karosserie
Diese Nummer befindet sich unter der
Kunststoffabdeckung in Höhe der Trittstufe rechts.
Etikettenglossar
Diese Rubrik fast alle Texte zusammen, die auf
den in Ihrem Fahrzeug vorhandenen Etiketten
aufgeführt sind.
Zusätzliche Informationen zum Thema
Fahrzeugidentifizierungskomponenten
finden Sie in der entsprechenden Rubrik.
Im Motorraum

A
Originallack
Farbe
Code Lack
B
AUSSCHLIESSLICH ZUR PANNENHILFE
C
GEFAHR
AUTOMATISCHER MOTORSTART. DEN
SCHLÜSSEL AUS DEM ZÜNDSCHLOSS
NEHMEN, WENN DIE MOTORHAUBE OFFEN
IST.
D


1 - ACHTUNG
ORIGINALSCHMIERMITTEL UND
-FLÜSSIGKEITEN
Motoröl
Getriebe
Kühler Bremsen
Scheibenwischer Servolenkung

144

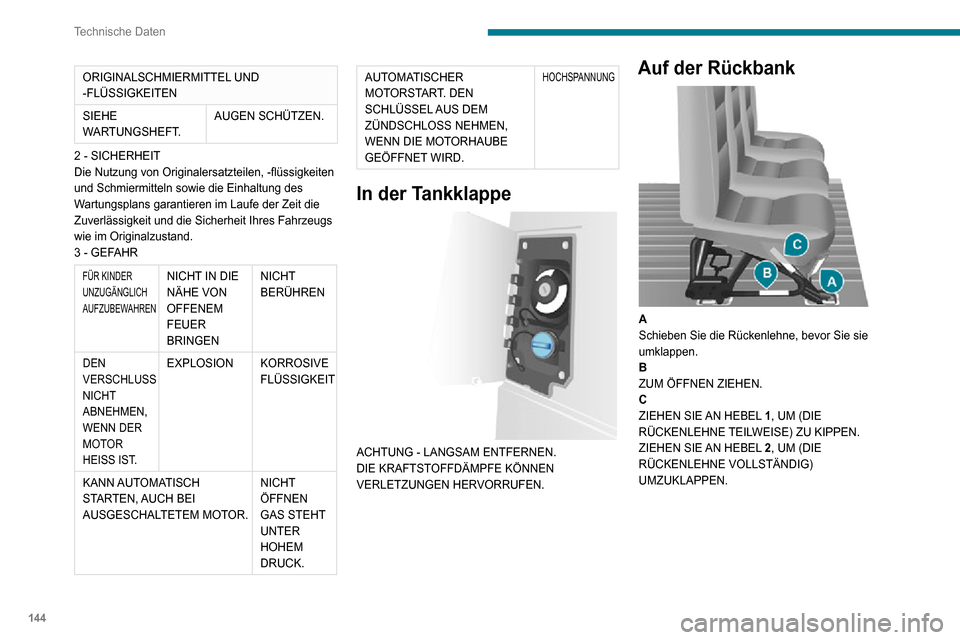

Technische Daten
ORIGINALSCHMIERMITTEL UND
-FLÜSSIGKEITEN
SIEHE
WARTUNGSHEFT.AUGEN SCHÜTZEN.
2 - SICHERHEIT
Die Nutzung von Originalersatzteilen, -flüssigkeiten
und Schmiermitteln sowie die Einhaltung des
Wartungsplans garantieren im Laufe der Zeit die
Zuverlässigkeit und die Sicherheit Ihres Fahrzeugs
wie im Originalzustand.
3 - GEFAHR
FÜR KINDER
UNZUGÄNGLICH
AUFZUBEWAHRENNICHT IN DIE
NÄHE VON
OFFENEM
FEUER
BRINGEN NICHT
BERÜHREN
DEN
VERSCHLUSS
NICHT
ABNEHMEN,
WENN DER
MOTOR
HEISS IST.EXPLOSION
KORROSIVE
FLÜSSIGKEIT
KANN AUTOMATISCH
STARTEN, AUCH BEI
AUSGESCHALTETEM MOTOR. NICHT
ÖFFNEN
GAS STEHT
UNTER
HOHEM
DRUCK.
AUTOMATISCHER
MOTORSTART. DEN
SCHLÜSSEL AUS DEM
ZÜNDSCHLOSS NEHMEN,
WENN DIE MOTORHAUBE
GEÖFFNET WIRD.HOCHSPANNUNG
In der Tankklappe

ACHTUNG - LANGSAM ENTFERNEN.
DIE KRAFTSTOFFDÄMPFE KÖNNEN
VERLETZUNGEN HERVORRUFEN.
Auf der Rückbank

A
Schieben Sie die Rückenlehne, bevor Sie sie
umklappen.
B
ZUM ÖFFNEN ZIEHEN.
C
ZIEHEN SIE AN HEBEL 1, UM (DIE
RÜCKENLEHNE TEILWEISE) ZU KIPPEN.
ZIEHEN SIE AN HEBEL 2, UM (DIE
RÜCKENLEHNE VOLLSTÄNDIG)
UMZUKLAPPEN.

145
Technische Daten
9

D

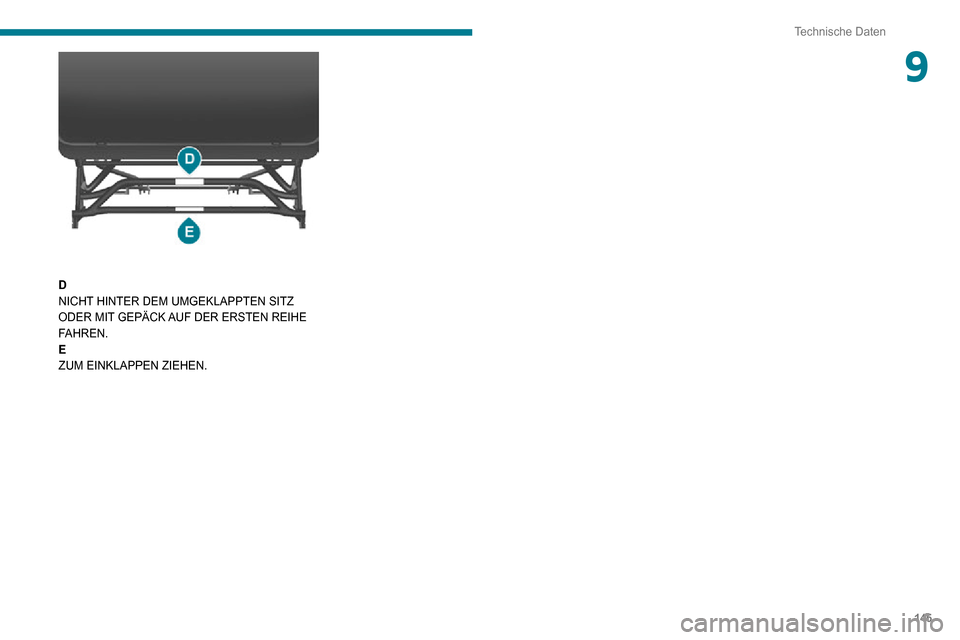

NICHT HINTER DEM UMGEKLAPPTEN SITZ
ODER MIT GEPÄCK AUF DER ERSTEN REIHE
FAHREN.
E
ZUM EINKLAPPEN ZIEHEN.

146
Besonderheiten
Erweitertes Führerhaus
Das erweiterte Führerhaus (verfügbar bei Kastenwägen)
umfasst eine Sitzbank,
Sicherheitsgurte, ein Staufach
sowie Seitenfenster.
Diese Version ist mit einer stabilen Trennwand zum
Ladebereich ausgerüstet, die Ihnen Komfort und
Sicherheit bietet.
Rückbank

Diese ergonomische Sitzbank bietet Platz für vier
Personen.
Stauraum

Unter der Sitzbank befindet sich ein Stauraum.
Klappen Sie vom Führerhaus her die Sitzfläche
nach vorne, um dahin zu gelangen.
Klappen Sie die Sitzfläche der Bank nicht
während des Transports um.
Hängen Sie nichts an der
Befestigungskonstruktion des Führerhauses auf.
Überschreiten Sie bei der Personenbeförderung
nicht die in der Zulassung angegebene
Personenzahl.
Der Laderaum im Heck ist nur für den
Warentransport bestimmt.
Wir empfehlen Ihnen, schwere Waren oder
Gegenstände so weit vorn (zum Führerhaus hin)
wie möglich im Laderaum zu verstauen und sie
mit Gurten an den Befestigungsösen auf dem
Boden zu fixieren.
Kindersitze
Bauen Sie keine Kindersitze,
Sitzerhöhungen oder Babytragetaschen auf
den hinteren Plätzen des Führerhauses ein.
Fahrgestell mit Führerhaus
/ Pritsche mit Führerhaus
Die Versionen Fahrgestell mit Führerhaus und Pritsche
mit Führerhaus sind mit einer
Fahrerkabine, einer fest
installierten Pritsche und zwei
besonderen Rücklichtern
ausgestattet.
Diese Ausstattungsversionen sind ebenfalls
verfügbar mit:
– Doppelkabine,– Kipperaufbau.
Für weitere Informationen zu diesen
Ausstattungsversionen siehe
entsprechende Rubrik.

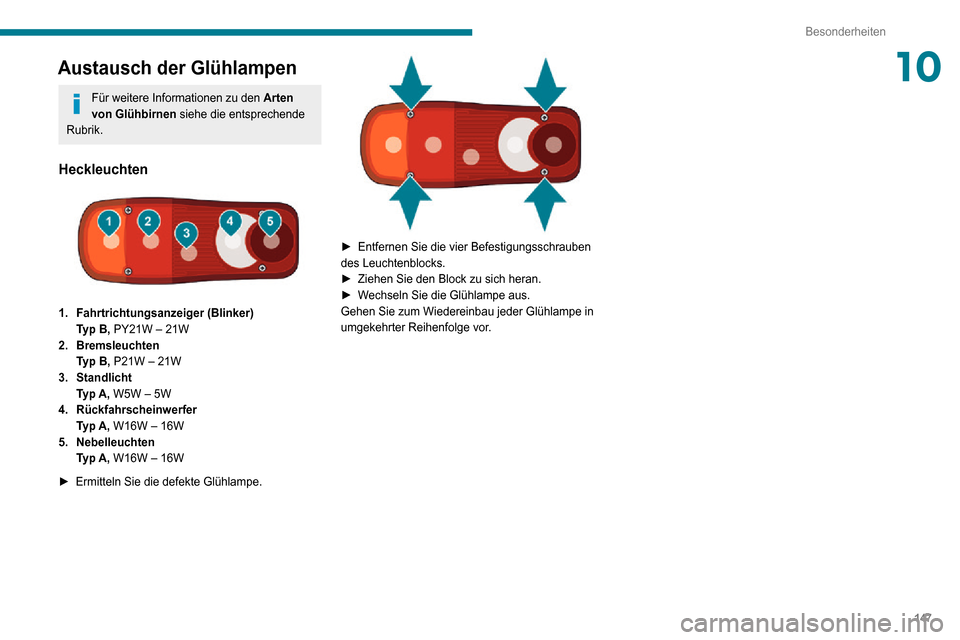

Austausch der Glühlampen
Für weitere Informationen zu den Arten
von Glühbirnen siehe die entsprechende
Rubrik.
Heckleuchten

1. Fahrtrichtungsanzeiger (Blinker)
Typ B, PY21W – 21W
2. Bremsleuchten
Typ B, P21W – 21W
3. Standlicht
Typ A, W5W – 5W
4. Rückfahrscheinwerfer
Typ A, W16W – 16W
5. Nebelleuchten
Typ A, W16W – 16W
► Ermitteln Sie die defekte Glühlampe.

147
Besonderheiten
10Austausch der Glühlampen
Für weitere Informationen zu den Arten
von Glühbirnen siehe die entsprechende
Rubrik.
Heckleuchten

1. Fahrtrichtungsanzeiger (Blinker)
Typ B, PY21W – 21W
2. Bremsleuchten
Typ B, P21W – 21W
3. Standlicht
Typ A, W5W – 5W
4. Rückfahrscheinwerfer
Typ A, W16W – 16W
5. Nebelleuchten
Typ A, W16W – 16W
► Ermitteln Sie die defekte Glühlampe.

► Entfernen Sie die vier Befestigungsschrauben des Leuchtenblocks.► Ziehen Sie den Block zu sich heran.► Wechseln Sie die Glühlampe aus.Gehen Sie zum Wiedereinbau jeder Glühlampe in
umgekehrter Reihenfolge vor.

148
Besonderheiten

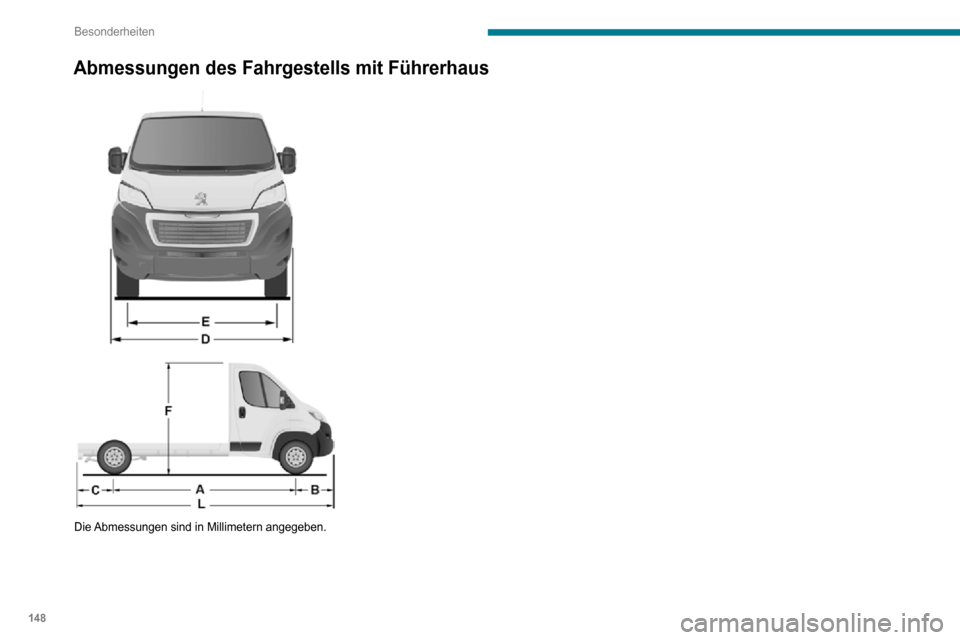

Abmessungen des Fahrgestells mit Führerhaus



Die Abmessungen sind in Millimetern angegeben.
