Peugeot Boxer 2020 Handleiding (in Dutch)

139
Technische gegevens
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
B Overhang vóór 948
C Overhang achter 1.0151.380
D Breedte (met/zonder buitenspiegels) 2.508/2.050
E Spoorbreedte vóór 1.810
F Spoorbreedte achter 1.790
G Hoogte laaddrempel 535 tot 565
I Vloerlengte binnen 2.6703.1203.7054.070
J Maximale laadhoogte binnenin 1.6621.932 1.6621.9321.9322.1721.9322.172
K Maximale breedte laadruimte 1.870
M Binnenste breedte tussen wielkuipen 1.422
Inhoud (m
3) 89,5 1011,5 13151517

140
Technische gegevens
L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Hoogte van de zijschuifdeur 1.4851.755 1.4851.755 1.755
Q Breedte van de zijschuifdeur 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860


Achterdeuren

L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Bruikbare hoogte achterdeuren 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Bruikbare breedte achterdeuren 1.562
Zijdeur

141
Technische gegevens
9L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Hoogte van de zijschuifdeur 1.4851.755 1.4851.755 1.755
Q Breedte van de zijschuifdeur 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

142
Technische gegevens
In de motorruimte

A
Originele lak
Kleur
Code
Lak
B
UITSLUITEND VOOR HULP.
C
GEVAAR
AUTOMATISCH STARTEN VAN DE MOTOR.
HAAL DE SLEUTEL UIT HET CONTACTSLOT
ALS DE MOTORKAP IS GEOPEND.
D

Identificatie

A. Fabrikantplaatje

Dit plaatje bevindt zich op de dwarsbalk van de
voorbumper, onder de motorkap.1 -
Europees typegoedkeuringsnummer
2 - Voertuigidentificatienummer (VIN)
3 - Maximaal toelaatbaar voertuiggewicht
(GVW)
4 - Maximaal toelaatbaar voertuiggewicht
(GTW)
5.1 - Maximumgewicht op de vooras
5.2 - Maximumgewicht op de achteras
B. Serienummer op de
carrosserie
C. Banden


Deze sticker (die mogelijk afwijkt van de
afbeelding) is aangebracht op de portierstijl aan
bestuurderszijde en duidt aan:
– de bandenmaat,– de bandenspanning bij beladen auto.Controleer de bandenspanning minimaal één
keer per maand, bij koude banden.
D. Kleurcode van de lak
Dit referentienummer bevindt zich op de voorste
dwarsbalk, onder de motorkap.
E. Serienummer op de
carrosserie
Dit nummer bevindt zich onder het kunststof
afdekplaatje ter hoogte van de dorpel rechts.
Teksten op de stickers
In deze rubriek vindt u alle teksten die op de
stickers in de auto zijn vermeld.
Raadpleeg de desbetreffende rubriek
voor meer informatie over de
identificatie.

143
Technische gegevens
9In de motorruimte

A
Originele lak
Kleur
Code
Lak
B
UITSLUITEND VOOR HULP.
C
GEVAAR
AUTOMATISCH STARTEN VAN DE MOTOR.
HAAL DE SLEUTEL UIT HET CONTACTSLOT
ALS DE MOTORKAP IS GEOPEND.
D


1 - LET OP
ORIGINELE SMEERMIDDELEN EN
VLOEISTOFFEN
MotorolieTransmissie
Radiateur Remsysteem
Ruitensproeiers
voorruit Stuurbekrachtiging
RAADPLEEG HET
ONDERHOUDSBOEKJE.BESCHERM UW
OGEN.
2 - VEILIGHEID
Door originele onderdelen, smeermiddelen
en vloeistoffen te gebruiken en de
onderhoudsschema's na te leven blijven de
betrouwbaarheid en de veiligheid van uw auto op
hun oorspronkelijke niveau.
3 - GEVAAR
BUITEN
BEREIK
VAN
KINDEREN
HOUDEN. NIET BIJ
OPEN VUUR
HOUDEN.
NIET
AANRAKEN.
OPEN DE
DOP NIET
BIJ EEN
WARME
MOTOR EXPLOSIE
BIJTENDE
VLOEISTOF
KAN AUTOMATISCH
WORDEN INGESCHAKELD,
ZELFS ALS DE MOTOR IS
AFGEZET. NIET
OPENEN:
GAS ONDER
HOGE
DRUK.
AUTOMATISCH STARTEN
VAN DE MOTOR. HAAL
DE SLEUTEL UIT HET
CONTACTSLOT ALS DE
MOTORKAP IS GEOPEND.
HOOGSPANNING

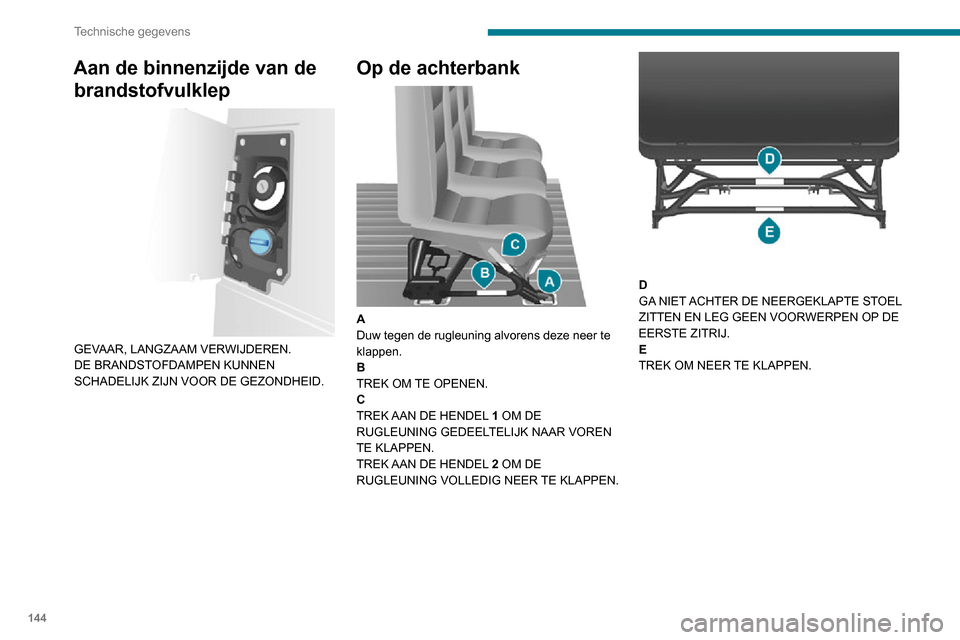

144
Technische gegevens
Aan de binnenzijde van de brandstofvulklep


GEVAAR, LANGZAAM VERWIJDEREN.
DE BRANDSTOFDAMPEN KUNNEN
SCHADELIJK ZIJN VOOR DE GEZONDHEID.
Op de achterbank

A
Duw tegen de rugleuning alvorens deze neer te
klappen.
B
TREK OM TE OPENEN.
C
TREK AAN DE HENDEL 1 OM DE
RUGLEUNING GEDEELTELIJK NAAR VOREN
TE KLAPPEN.
TREK AAN DE HENDEL 2 OM DE
RUGLEUNING VOLLEDIG NEER TE KLAPPEN.


D
GA NIET ACHTER DE NEERGEKLAPTE STOEL
ZITTEN EN LEG GEEN VOORWERPEN OP DE
EERSTE ZITRIJ.
E
TREK OM NEER TE KLAPPEN.

145
Specifieke kenmerken
10Volledige bus met
dubbele cabine
De volledige bus met dubbele cabine is beschikbaar op
bestelbusuitvoeringen; deze
beschikt over een bank,
veiligheidsgordels, een
opbergruimte en zijramen.
Deze cabine is van de laadruimte afgescheiden
door een stevige scheidingswand die comfort en
veiligheid biedt.
Achterbank

Deze ergonomische bank heeft vier zitplaatsen.
Opbergruimte

Onder de bank bevindt zich een opbergruimte.
Klap de zitting naar voren om vanuit de cabine
toegang te krijgen tot deze ruimte.
Klap de zitting van de bank niet op
tijdens het rijden.
Hang geen voorwerpen aan de
bevestigingsstructuur van de cabine.
Vervoer niet meer passagiers dan het aantal
dat vermeld wordt op het kentekenbewijs.
De laadruimte achterin is uitsluitend
bedoeld voor het transport van goederen.
Wij adviseren u de lading of zware
voorwerpen zo ver mogelijk naar voren in de
laadruimte te plaatsen (bij de cabine) en deze
vast te zetten met behulp van riemen en de
sjorogen op de laadvloer.
Kinderzitjes
Plaats geen kinderzitjes, zitverhogers of
reiswiegen op de achterste zitplaatsen
van de cabine.
Cabine met chassis /
cabine met dieplader
De uitvoeringen voorzien van cabine met chassis en cabine
met dieplader hebben een
cabine, een vast laadbed en
specifieke achterlichten.
Deze uitvoeringen zijn ook verkrijgbaar met
andere uitrusting:
– een dubbele cabine;– een kiepgedeelte.
Zie het betreffende hoofdstuk voor meer
informatie over alle uitrusting.
Een lamp vervangen
Raadpleeg de desbetreffende rubriek
voor meer informatie over typen
lampen.

146
Specifieke kenmerken
Afmetingen chassiscabine



De afmetingen worden in millimeter gegeven.
Achterlichten

1. Richtingaanwijzers
Type B, PY21W - 21W
2. Remlichten
Type B, P21W - 21W
3. Parkeerlicht
Type A, W5W - 5W
4. Achteruitrijlichten
Type A, W16W - 16W
5. Mistachterlichten
Type A, W16W - 16W
► Achterhaal welke gloeilamp defect is.

► Verwijder de vier bevestigingsmoeren uit de lenseenheid.► Trek de lenseenheid naar u toe.► Vervang de gloeilamp.Voer de handelingen in omgekeerde volgorde uit
om elke gloeilamp terug te plaatsen.

147
Specifieke kenmerken
10Afmetingen chassiscabine


De afmetingen worden in millimeter gegeven.

148
Specifieke kenmerken
Afmetingen platformcabine



De afmetingen worden in millimeter gegeven.
L1 L2L2S L3L4
L Totale lengte 4.9085.3585.7085.9436.308
A Wielbasis 3.0003.4503.8004.0354.035
B Overhang vóór 948
C Overhang achter 9601.325
D Breedte (met/zonder buitenspiegels) 2.508/2.050
- Bebouwbare breedte 2.207
- Maximale bebouwbare breedte 2.350
E Spoorbreedte vóór 1.810
- Spoorbreedte achter 1.790
- Grotere spoorbreedte achter 1.980
F Totale hoogte 2.254
- Maximale bebouwbare hoogte 3.500
