Peugeot Boxer 2020 Návod k obsluze (in Czech)

139
Technické charakteristiky
9V klapce uzávěru palivové
nádrže


NEBEZPEČÍ, DEMONTUJTE POMALU.
PALIVOVÉ PÁRY MOHOU ZPŮSOBIT
ZRANĚNÍ.
Na zadní lavici

A
Zatlačte na opěradlo před jeho sklopením.
B
PŘITÁHNĚTE PRO OTEVŘENÍ.
C
PŘITÁHNĚTE PÁČKU 1 PRO PŘEKLOPENÍ
(ČÁSTEČNÉ PŘEKLOPENÍ OPĚRADLA).
PŘITÁHNĚTE PÁČKU 2 PRO SKLOPENÍ
(ÚPLNÉ SKLOPENÍ OPĚRADLA).


D
NECESTUJTE NA MÍSTĚ ZA SEDADLEM
SE SKLOPENÝM OPĚRADLEM NEBO ZA
ZAVAZADLY UMÍSTĚNÝMI V PRVNÍ ŘADĚ
SEDADEL.
E
PŘITÁHNĚTE PRO SKLOPENÍ.

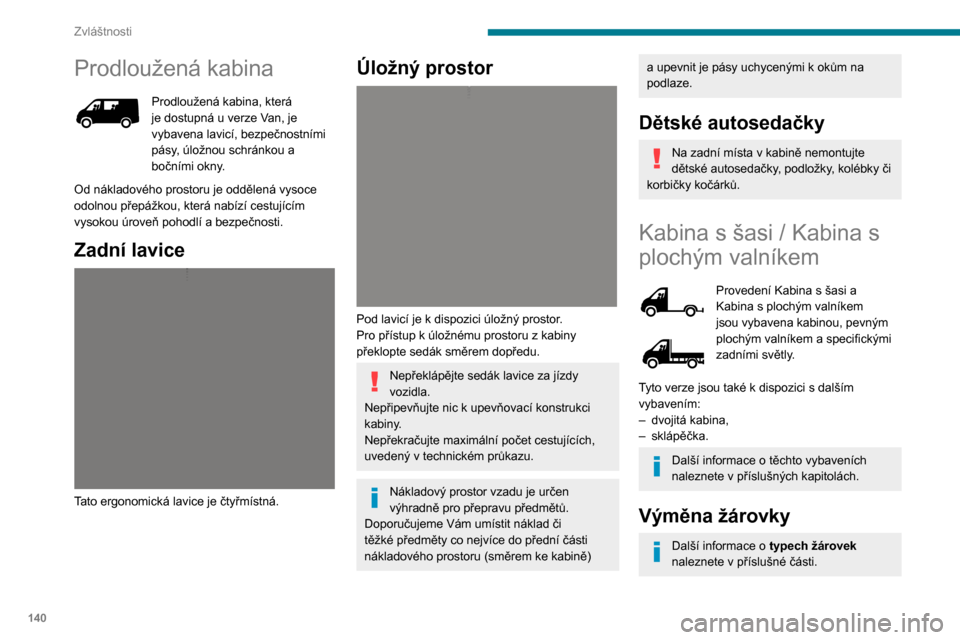

140
Zvláštnosti
Prodloužená kabina
Prodloužená kabina, která je dostupná u verze Van, je
vybavena lavicí, bezpečnostními
pásy, úložnou schránkou a
bočními okny.
Od nákladového prostoru je oddělená vysoce
odolnou přepážkou, která nabízí cestujícím
vysokou úroveň pohodlí a bezpečnosti.
Zadní lavice

Tato ergonomická lavice je čtyřmístná.
Úložný prostor

Pod lavicí je k dispozici úložný prostor.
Pro přístup k úložnému prostoru z kabiny
překlopte sedák směrem dopředu.
Nepřeklápějte sedák lavice za jízdy
vozidla.
Nepřipevňujte nic k upevňovací konstrukci
kabiny.
Nepřekračujte maximální počet cestujících,
uvedený v technickém průkazu.
Nákladový prostor vzadu je určen
výhradně pro přepravu předmětů.
Doporučujeme Vám umístit náklad či
těžké předměty co nejvíce do přední části
nákladového prostoru (směrem ke kabině)
a upevnit je pásy uchycenými k okům na
podlaze.
Dětské autosedačky
Na zadní místa v kabině nemontujte
dětské autosedačky, podložky, kolébky či
korbičky kočárků.
Kabina s šasi / Kabina s
plochým valníkem
Provedení Kabina s šasi a Kabina s plochým valníkem
jsou vybavena kabinou, pevným
plochým valníkem a specifickými
zadními světly.
Tyto verze jsou také k dispozici s dalším
vybavením:
– dvojitá kabina,– sklápěčka.
Další informace o těchto vybaveních naleznete v příslušných kapitolách.
Výměna žárovky
Další informace o typech žárovek naleznete v příslušné části.
Zadní světla

1.Směrová světla
Typ B, PY21W – 21 W
2.Brzdová světlaTyp B, P21W – 21 W
3.Obrysová světlaTyp A, W5W – 5 W
4.Zpětná světla na couváníTyp A, W16W – 16 W
5.Mlhová světlaTyp A, W16W – 16 W
► Najděte vadnou žárovku.

141
Zvláštnosti
10Zadní světla

1.Směrová světla
Typ B, PY21W – 21 W
2.Brzdová světlaTyp B, P21W – 21 W
3.Obrysová světlaTyp A, W5W – 5 W
4.Zpětná světla na couváníTyp A, W16W – 16 W
5.Mlhová světlaTyp A, W16W – 16 W
► Najděte vadnou žárovku.

► Vyšroubujte čtyři upevňovací šrouby sdružené svítilny.► Vytáhněte sdruženou svítilnu směrem k sobě.► Vyměňte žárovku.Při zpětné montáži světel proveďte uvedený postup v obráceném pořadí.

142
Zvláštnosti
Rozměry kabiny s podvozkem



Rozměry jsou udány v milimetrech.
L1 L2L2S L3L4
L Celková délka
4 9085 3585 7085 9436 308

143
Zvláštnosti
10L1L2L2S L3L4
A Rozvor
3 0003 4503 8004 0354 035
BPřevis vpředu 948
C Převis vzadu 960
1 325
DŠířka (se zrcátky / bez zrcátek)2 508/2 050
–Šířka zástavby2 207
–Maximální šířka zástavby2 350
E Rozchod kol vpředu1 810
–Rozchod kol vzadu1 790
–Zvětšený rozchod kol vzadu1 980
F Celková výška2 254
–Maximální výška zástavby3 500

144
Zvláštnosti
Rozměry kabiny s valníkem



Rozměry jsou udány v milimetrech.
L1 L2L2SL3L4
L Celková délka
5 2935 7436 0936 3286 693
Dvojitá kabina
Dvojitá kabina, která je dostupná u verzí Kabina s šasi a Kabina s
plochým valníkem, je vybavena
lavicí, bezpečnostními pásy,
úložnou schránkou a bočními
okny.

145
Zvláštnosti
10L1L2L2SL3L4
A Rozvor
3 0003 4503 8004 0354 035
BPřevis vpředu 948
C Převis vzadu
1 3451 710
DŠířka (se zrcátky / bez zrcátek)–/2 100
–Šířka zástavby –
– Maximální šířka zástavby –
E Rozchod kol vpředu
1 810
–Rozchod kol vzadu1 790
–Zvětšený rozchod kol vzadu1 980
FCelková výška2 153
–Maximální výška zástavby –
Dvojitá kabina
Dvojitá kabina, která je dostupná u verzí Kabina s šasi a Kabina s
plochým valníkem, je vybavena
lavicí, bezpečnostními pásy,
úložnou schránkou a bočními
okny.

146
Zvláštnosti
Zadní lavice

Tato ergonomická lavice je čtyřmístná.
Úložný prostor

Pod lavicí je k dispozici úložný prostor.
Pro získání přístupu překlopte sedák směrem
dopředu.
Nepřeklápějte sedák lavice za jízdy
vozidla.
Nepřipevňujte nic k upevňovací konstrukci
kabiny.
Nepřekračujte maximální počet cestujících,
uvedený v technickém průkazu.
Dětské autosedačky
Na zadní místa v kabině nemontujte
dětské autosedačky, podložky, kolébky či
korbičky kočárků.
Rozměry dvojité kabiny s podvozkem / valníkem



Rozměry jsou udány v milimetrech.

147
Zvláštnosti
10Rozměry dvojité kabiny s podvozkem / valníkem


Rozměry jsou udány v milimetrech.

148
Zvláštnosti
Dvojitá kabina s podvozkemDvojitá kabina s valníkem
L3L4L2L3L4
L Celková délka
5 8436 2085 7386 2286 678
ARozvor4 0353 4504 035
BPřevis vpředu 948948
C Převis vzadu 860
1 2251 3401 2451 695
DŠířka (se zrcátky / bez zrcátek)2 508/2 050–/2 100
–Šířka zástavby ––
– Maximální šířka zástavby ––
E Rozchod kol vpředu
1 8101 810
–Rozchod kol vzadu1 7901 790
–Zvětšený rozchod kol vzadu1 9801 980
FCelková výška2 2542 153
–Maximální výška zástavby ––
Sklápěčka

Zvedání sklápěčky zajišťuje hydroelektrická
jednotka napájená akumulátorem vozidla.


Zvedání nebo sklápění se ovládá přidržením
příslušných tlačítek na magnetickém,
odnímatelném dálkovém ovladači umístěném na
vzpěře v kabině.
