Peugeot Boxer 2020 Návod k obsluze (in Czech)

99
Praktické informace

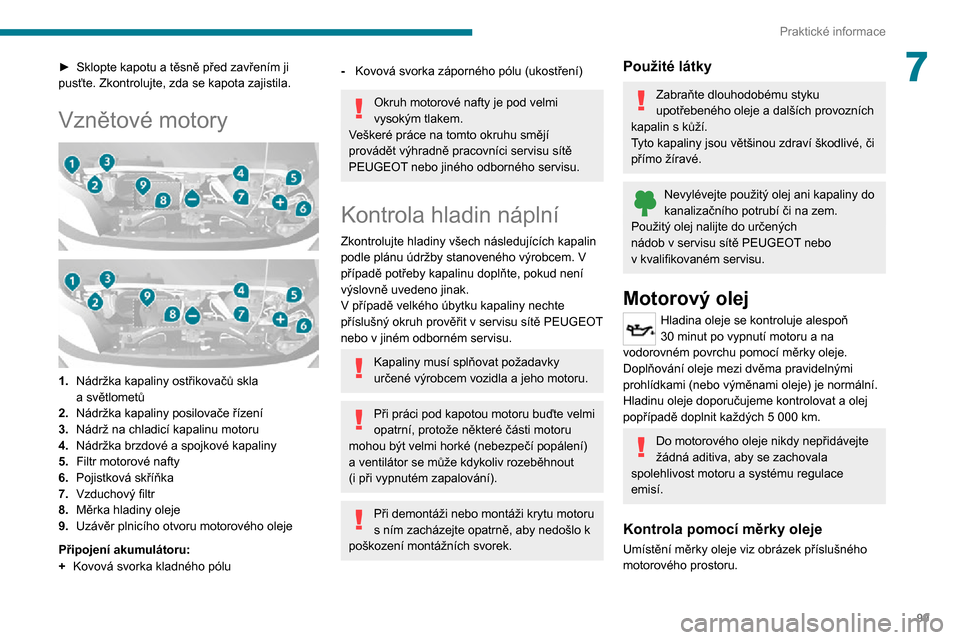

7► Sklopte kapotu a těsně před zavřením ji pusťte. Zkontrolujte, zda se kapota zajistila.
Vznětové motory


1.Nádržka kapaliny ostřikovačů skla a světlometů
2.Nádržka kapaliny posilovače řízení
3. Nádrž na chladicí kapalinu motoru
4. Nádržka brzdové a spojkové kapaliny
5. Filtr motorové nafty
6. Pojistková skříňka
7. Vzduchový filtr
8. Měrka hladiny oleje
9. Uzávěr plnicího otvoru motorového oleje
Připojení akumulátoru:
+ Kovová svorka kladného pólu
- Kovová svorka záporného pólu (ukostření)
Okruh motorové nafty je pod velmi
vysokým tlakem.
Veškeré práce na tomto okruhu smějí
provádět výhradně pracovníci servisu sítě
PEUGEOT nebo jiného odborného servisu.
Kontrola hladin náplní
Zkontrolujte hladiny všech následujících kapalin
podle plánu údržby stanoveného výrobcem. V
případě potřeby kapalinu doplňte, pokud není
výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě PEUGEOT nebo v jiném odborném servisu.
Kapaliny musí splňovat požadavky
určené výrobcem vozidla a jeho motoru.
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí popálení)
a ventilátor se může kdykoliv rozeběhnout (i při vypnutém zapalování).
Při demontáži nebo montáži krytu motoru
s ním zacházejte opatrně, aby nedošlo k
poškození montážních svorek.
Použité látky
Zabraňte dlouhodobému styku upotřebeného oleje a dalších provozních kapalin s kůží.Tyto kapaliny jsou většinou zdraví škodlivé, či
přímo žíravé.
Nevylévejte použitý olej ani kapaliny do kanalizačního potrubí či na zem.
Použitý olej nalijte do určených
nádob v servisu sítě PEUGEOT nebo v kvalifikovaném servisu.
Motorový olej
Hladina oleje se kontroluje alespoň 30 minut po vypnutí motoru a na vodorovném povrchu pomocí měrky oleje.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Hladinu oleje doporučujeme kontrolovat a olej
popřípadě doplnit každých 5 000 km.
Do motorového oleje nikdy nepřidávejte
žádná aditiva, aby se zachovala
spolehlivost motoru a systému regulace
emisí.
Kontrola pomocí měrky oleje
Umístění měrky oleje viz obrázek příslušného
motorového prostoru.

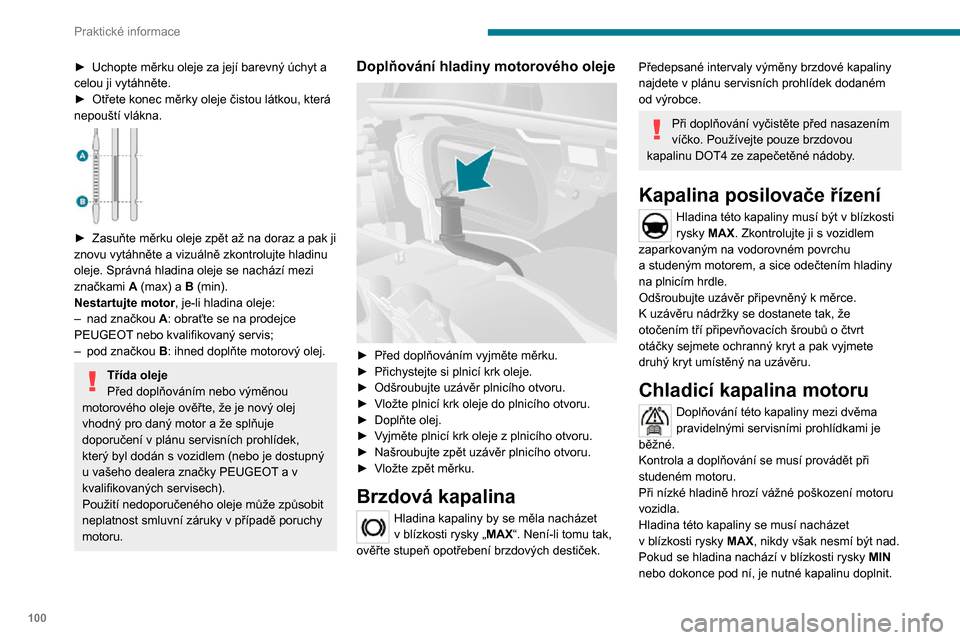

100
Praktické informace
► Uchopte měrku oleje za její barevný úchyt a celou ji vytáhněte.► Otřete konec měrky oleje čistou látkou, která nepouští vlákna.

► Zasuňte měrku oleje zpět až na doraz a pak ji znovu vytáhněte a vizuálně zkontrolujte hladinu
oleje. Správná hladina oleje se nachází mezi
značkami A (max) a B (min).
Nestartujte motor, je-li hladina oleje:
– nad značkou A: obraťte se na prodejce
PEUGEOT nebo kvalifikovaný servis;
– pod značkou B: ihned doplňte motorový olej.
Třída oleje
Před doplňováním nebo výměnou
motorového oleje ověřte, že je nový olej
vhodný pro daný motor a že splňuje
doporučení v plánu servisních prohlídek,
který byl dodán s vozidlem (nebo je dostupný
u vašeho dealera značky PEUGEOT a v
kvalifikovaných servisech).
Použití nedoporučeného oleje může způsobit
neplatnost smluvní záruky v případě poruchy
motoru.
Doplňování hladiny motorového oleje

► Před doplňováním vyjměte měrku.► Přichystejte si plnicí krk oleje.► Odšroubujte uzávěr plnicího otvoru.► Vložte plnicí krk oleje do plnicího otvoru.► Doplňte olej.► Vyjměte plnicí krk oleje z plnicího otvoru.► Našroubujte zpět uzávěr plnicího otvoru.► Vložte zpět měrku.
Brzdová kapalina
Hladina kapaliny by se měla nacházet v blízkosti rysky „MAX“. Není-li tomu tak,
ověřte stupeň opotřebení brzdových destiček.
Předepsané intervaly výměny brzdové kapaliny najdete v plánu servisních prohlídek dodaném od výrobce.
Při doplňování vyčistěte před nasazením
víčko. Používejte pouze brzdovou
kapalinu DOT4 ze zapečetěné nádoby.
Kapalina posilovače řízení
Hladina této kapaliny musí být v blízkosti rysky MAX. Zkontrolujte ji s vozidlem zaparkovaným na vodorovném povrchu a studeným motorem, a sice odečtením hladiny na plnicím hrdle.Odšroubujte uzávěr připevněný k měrce. K uzávěru nádržky se dostanete tak, že otočením tří připevňovacích šroubů o čtvrt otáčky sejmete ochranný kryt a pak vyjmete druhý kryt umístěný na uzávěru.
Chladicí kapalina motoru
Doplňování této kapaliny mezi dvěma
pravidelnými servisními prohlídkami je
běžné.
Kontrola a doplňování se musí provádět při studeném motoru.
Při nízké hladině hrozí vážné poškození motoru
vozidla.
Hladina této kapaliny se musí nacházet
v blízkosti rysky MAX, nikdy však nesmí být nad.Pokud se hladina nachází v blízkosti rysky MIN
nebo dokonce pod ní, je nutné kapalinu doplnit.

101
Praktické informace

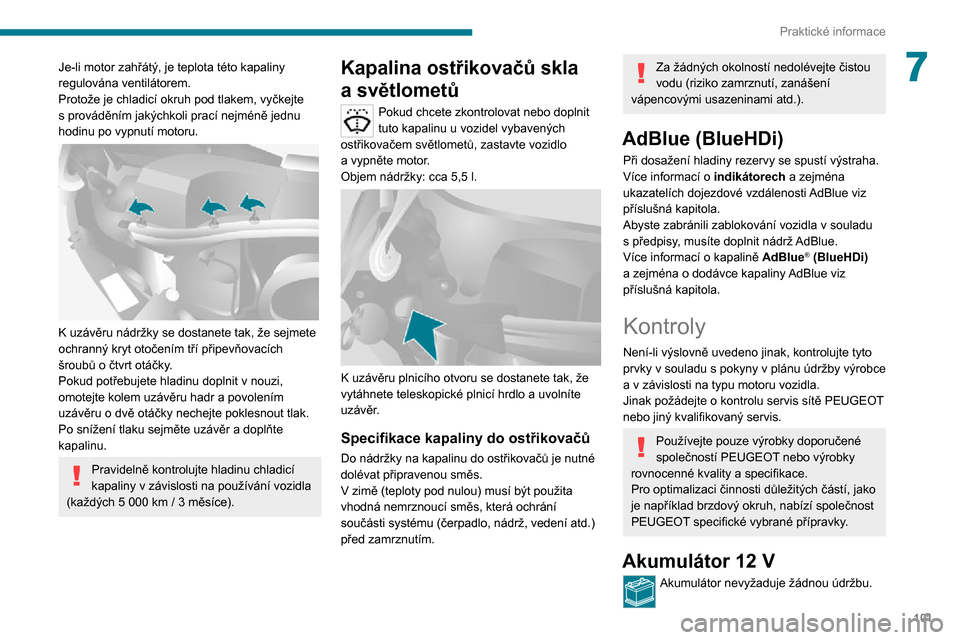

7Je-li motor zahřátý, je teplota této kapaliny
regulována ventilátorem.
Protože je chladicí okruh pod tlakem, vyčkejte
s prováděním jakýchkoli prací nejméně jednu
hodinu po vypnutí motoru.


K uzávěru nádržky se dostanete tak, že sejmete
ochranný kryt otočením tří připevňovacích
šroubů o čtvrt otáčky.
Pokud potřebujete hladinu doplnit v nouzi,
omotejte kolem uzávěru hadr a povolením
uzávěru o dvě otáčky nechejte poklesnout tlak.
Po snížení tlaku sejměte uzávěr a doplňte
kapalinu.
Pravidelně kontrolujte hladinu chladicí
kapaliny v závislosti na používání vozidla
(každých 5 000 km / 3 měsíce).
Kapalina ostřikovačů skla
a světlometů
Pokud chcete zkontrolovat nebo doplnit tuto kapalinu u vozidel vybavených ostřikovačem světlometů, zastavte vozidlo a vypněte motor.Objem nádržky: cca 5,5 l.

K uzávěru plnicího otvoru se dostanete tak, že vytáhnete teleskopické plnicí hrdlo a uvolníte uzávěr.
Specifikace kapaliny do ostřikovačů
Do nádržky na kapalinu do ostřikovačů je nutné
dolévat připravenou směs.
V zimě (teploty pod nulou) musí být použita vhodná nemrznoucí směs, která ochrání
součásti systému (čerpadlo, nádrž, vedení atd.)
před zamrznutím.
Za žádných okolností nedolévejte čistou
vodu (riziko zamrznutí, zanášení
vápencovými usazeninami atd.).
AdBlue (BlueHDi)
Při dosažení hladiny rezervy se spustí výstraha.
Více informací o indikátorech a zejména
ukazatelích dojezdové vzdálenosti AdBlue viz
příslušná kapitola.
Abyste zabránili zablokování vozidla v souladu s předpisy, musíte doplnit nádrž AdBlue.Více informací o kapalině AdBlue® (BlueHDi)
a zejména o dodávce kapaliny AdBlue viz
příslušná kapitola.
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v plánu údržby výrobce a v závislosti na typu motoru vozidla.Jinak požádejte o kontrolu servis sítě PEUGEOT nebo jiný kvalifikovaný servis.
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
rovnocenné kvality a specifikace.
Pro optimalizaci činnosti důležitých částí, jako
je například brzdový okruh, nabízí společnost
PEUGEOT specifické vybrané přípravky.
Akumulátor 12 V
Akumulátor nevyžaduje žádnou údržbu.

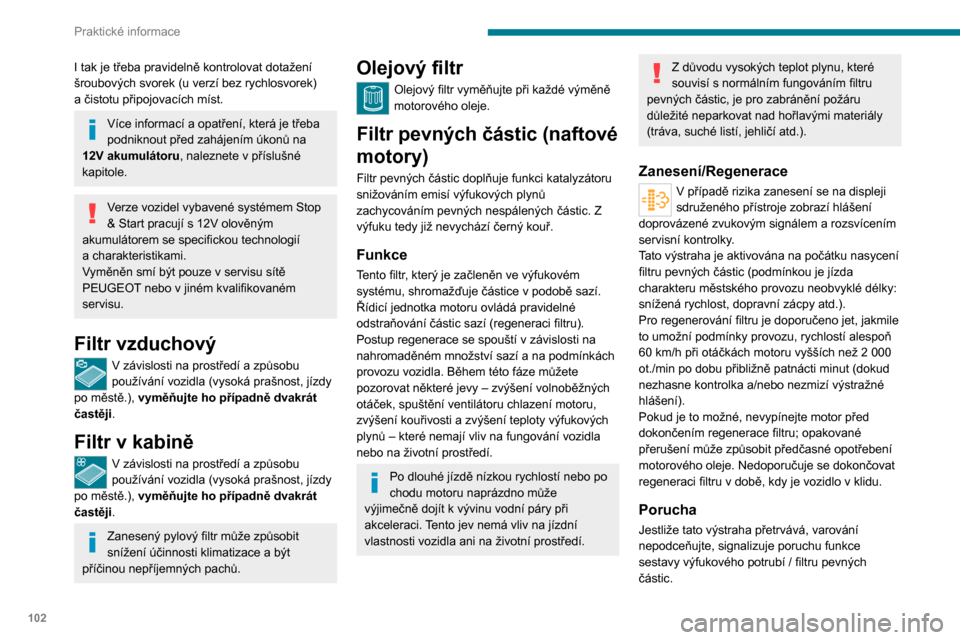

102
Praktické informace
I tak je třeba pravidelně kontrolovat dotažení šroubových svorek (u verzí bez rychlosvorek) a čistotu připojovacích míst.
Více informací a opatření, která je třeba podniknout před zahájením úkonů na
12V akumulátoru, naleznete v příslušné kapitole.
Verze vozidel vybavené systémem Stop & Start pracují s 12V olověným akumulátorem se specifickou technologií a charakteristikami.Vyměněn smí být pouze v servisu sítě PEUGEOT nebo v jiném kvalifikovaném servisu.
Filtr vzduchový
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Filtr v kabině
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Zanesený pylový filtr může způsobit snížení účinnosti klimatizace a být příčinou nepříjemných pachů.
Olejový filtr
Olejový filtr vyměňujte při každé výměně
motorového oleje.
Filtr pevných částic (naftové
motory)
Filtr pevných částic doplňuje funkci katalyzátoru
snižováním emisí výfukových plynů
zachycováním pevných nespálených částic. Z
výfuku tedy již nevychází černý kouř.
Funkce
Tento filtr, který je začleněn ve výfukovém systému, shromažďuje částice v podobě sazí. Řídicí jednotka motoru ovládá pravidelné
odstraňování částic sazí (regeneraci filtru).
Postup regenerace se spouští v závislosti na nahromaděném množství sazí a na podmínkách
provozu vozidla. Během této fáze můžete
pozorovat některé jevy – zvýšení volnoběžných
otáček, spuštění ventilátoru chlazení motoru,
zvýšení kouřivosti a zvýšení teploty výfukových
plynů – které nemají vliv na fungování vozidla
nebo na životní prostředí.
Po dlouhé jízdě nízkou rychlostí nebo po
chodu motoru naprázdno může
výjimečně dojít k vývinu vodní páry při akceleraci. Tento jev nemá vliv na jízdní
vlastnosti vozidla ani na životní prostředí.
Z důvodu vysokých teplot plynu, které souvisí s normálním fungováním filtru pevných částic, je pro zabránění požáru
důležité neparkovat nad hořlavými materiály
(tráva, suché listí, jehličí atd.).
Zanesení/Regenerace
V případě rizika zanesení se na displeji
sdruženého přístroje zobrazí hlášení
doprovázené zvukovým signálem a rozsvícením
servisní kontrolky.
Tato výstraha je aktivována na počátku nasycení
filtru pevných částic (podmínkou je jízda
charakteru městského provozu neobvyklé délky:
snížená rychlost, dopravní zácpy atd.).
Pro regenerování filtru je doporučeno jet, jakmile
to umožní podmínky provozu, rychlostí alespoň
60 km/h při otáčkách motoru vyšších než 2 000
ot./min po dobu přibližně patnácti minut (dokud
nezhasne kontrolka a/nebo nezmizí výstražné
hlášení).
Pokud je to možné, nevypínejte motor před
dokončením regenerace filtru; opakované
přerušení může způsobit předčasné opotřebení
motorového oleje. Nedoporučuje se dokončovat
regeneraci filtru v době, kdy je vozidlo v klidu.
Porucha
Jestliže tato výstraha přetrvává, varování
nepodceňujte, signalizuje poruchu funkce
sestavy výfukového potrubí / filtru pevných
částic.
Nechejte systém zkontrolovat v servisu sítě PEUGEOT nebo v jiném kvalifikovaném servisu.
Mechanická převodovka
Převodovka nevyžaduje žádnou údržbu (výměna oleje se neprovádí).
Brzdové destičky
Rychlost opotřebení brzd závisí na způsobu řízení, zejména u vozidel provozovaných ve městě a na krátké vzdálenosti. Může být nutné nechat zkontrolovat stav brzd i v období mezi dvěma pravidelnými prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k úniku z okruhu).Pokud se rozsvítí tato výstražná kontrolka, nechejte si stav brzdových
destiček zkontrolovat u dealera značky
PEUGEOT nebo v kvalifikovaném servisu.
Po mytí vozidla či v zimních podmínkách
se na brzdových kotoučích a destičkách může usadit vlhkost či vytvořit námraza, což
může snížit účinnost brzdění. Přibrzďujte
mírně za jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.

103
Praktické informace
7Nechejte systém zkontrolovat v servisu sítě PEUGEOT nebo v jiném kvalifikovaném servisu.

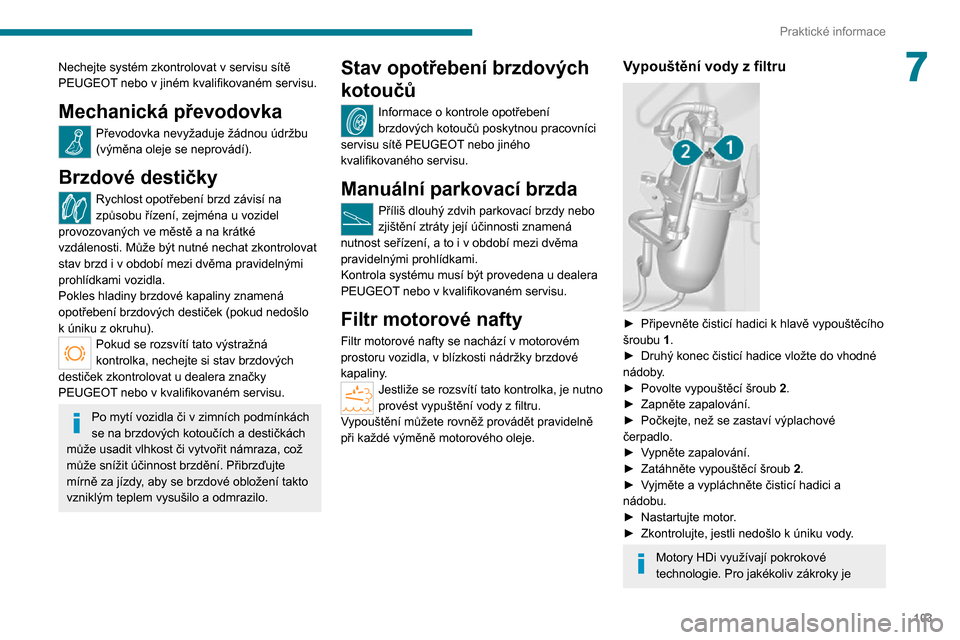

Mechanická převodovka
Převodovka nevyžaduje žádnou údržbu
(výměna oleje se neprovádí).
Brzdové destičky
Rychlost opotřebení brzd závisí na způsobu řízení, zejména u vozidel provozovaných ve městě a na krátké vzdálenosti. Může být nutné nechat zkontrolovat stav brzd i v období mezi dvěma pravidelnými prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k úniku z okruhu).Pokud se rozsvítí tato výstražná
kontrolka, nechejte si stav brzdových
destiček zkontrolovat u dealera značky
PEUGEOT nebo v kvalifikovaném servisu.
Po mytí vozidla či v zimních podmínkách
se na brzdových kotoučích a destičkách může usadit vlhkost či vytvořit námraza, což
může snížit účinnost brzdění. Přibrzďujte
mírně za jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.
Stav opotřebení brzdových
kotoučů
Informace o kontrole opotřebení brzdových kotoučů poskytnou pracovníci
servisu sítě PEUGEOT nebo jiného
kvalifikovaného servisu.
Manuální parkovací brzda
Příliš dlouhý zdvih parkovací brzdy nebo
zjištění ztráty její účinnosti znamená
nutnost seřízení, a to i v období mezi dvěma
pravidelnými prohlídkami.
Kontrola systému musí být provedena u dealera
PEUGEOT nebo v kvalifikovaném servisu.
Filtr motorové nafty
Filtr motorové nafty se nachází v motorovém
prostoru vozidla, v blízkosti nádržky brzdové
kapaliny.
Jestliže se rozsvítí tato kontrolka, je nutno provést vypuštění vody z filtru.Vypouštění můžete rovněž provádět pravidelně
při každé výměně motorového oleje.
Vypouštění vody z filtru

► Připevněte čisticí hadici k hlavě vypouštěcího šroubu 1.► Druhý konec čisticí hadice vložte do vhodné nádoby.► Povolte vypouštěcí šroub 2.► Zapněte zapalování.► Počkejte, než se zastaví výplachové čerpadlo.► Vypněte zapalování.► Zatáhněte vypouštěcí šroub 2.► Vyjměte a vypláchněte čisticí hadici a nádobu.► Nastartujte motor .
► Zkontrolujte, jestli nedošlo k úniku vody .
Motory HDi využívají pokrokové
technologie. Pro jakékoliv zákroky je

104
Praktické informace
potřebná speciální kvalifikace, kterou může
zaručit síť dealerů značky PEUGEOT nebo
kvalifikovaný servis.

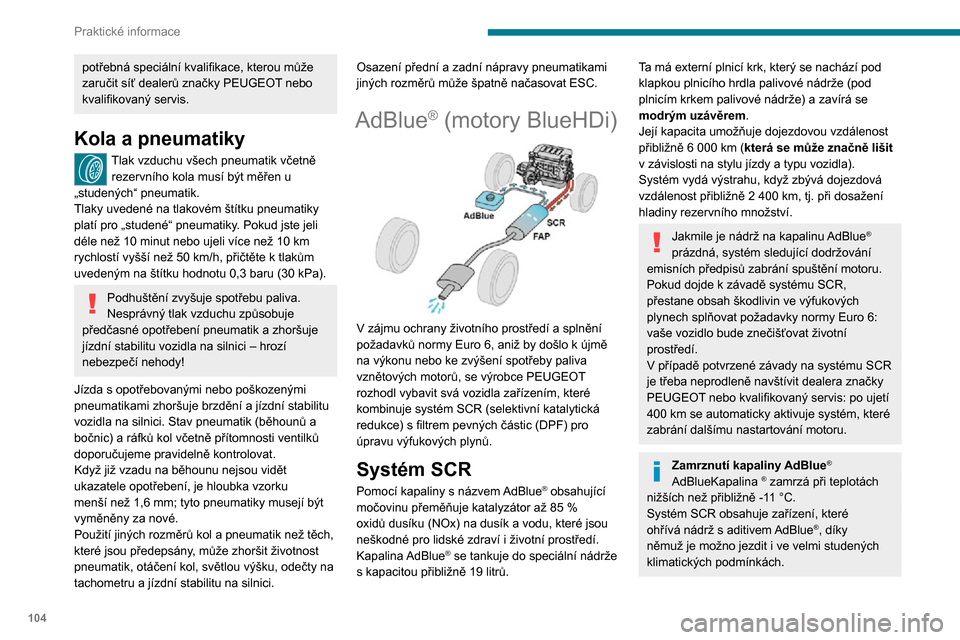

Kola a pneumatiky
Tlak vzduchu všech pneumatik včetně rezervního kola musí být měřen u
„studených“ pneumatik.
Tlaky uvedené na tlakovém štítku pneumatiky
platí pro „studené“ pneumatiky. Pokud jste jeli
déle než 10 minut nebo ujeli více než 10 km rychlostí vyšší než 50 km/h, přičtěte k tlakům uvedeným na štítku hodnotu 0,3 baru (30 kPa).
Podhuštění zvyšuje spotřebu paliva.
Nesprávný tlak vzduchu způsobuje
předčasné opotřebení pneumatik a zhoršuje
jízdní stabilitu vozidla na silnici – hrozí
nebezpečí nehody!
Jízda s opotřebovanými nebo poškozenými pneumatikami zhoršuje brzdění a jízdní stabilitu
vozidla na silnici. Stav pneumatik (běhounů a
bočnic) a ráfků kol včetně přítomnosti ventilků
doporučujeme pravidelně kontrolovat.
Když již vzadu na běhounu nejsou vidět
ukazatele opotřebení, je hloubka vzorku
menší než 1,6 mm; tyto pneumatiky musejí být
vyměněny za nové.
Použití jiných rozměrů kol a pneumatik než těch,
které jsou předepsány, může zhoršit životnost
pneumatik, otáčení kol, světlou výšku, odečty na
tachometru a jízdní stabilitu na silnici. Osazení přední a zadní nápravy pneumatikami
jiných rozměrů může špatně načasovat ESC.
AdBlue® (motory BlueHDi)

V zájmu ochrany životního prostředí a splnění požadavků normy Euro 6, aniž by došlo k újmě na výkonu nebo ke zvýšení spotřeby paliva
vznětových motorů, se výrobce PEUGEOT
rozhodl vybavit svá vozidla zařízením, které
kombinuje systém SCR (selektivní katalytická
redukce) s filtrem pevných částic (DPF) pro úpravu výfukových plynů.
Systém SCR
Pomocí kapaliny s názvem AdBlue® obsahující močovinu přeměňuje katalyzátor až 85 % oxidů dusíku (NOx) na dusík a vodu, které jsou
neškodné pro lidské zdraví i životní prostředí.
Kapalina AdBlue
® se tankuje do speciální nádrže s kapacitou přibližně 19 litrů.
Ta má externí plnicí krk, který se nachází pod
klapkou plnicího hrdla palivové nádrže (pod
plnicím krkem palivové nádrže) a zavírá se
modrým uzávěrem
.
Její kapacita umožňuje dojezdovou vzdálenost
přibližně 6 000 km (která se může značně lišit v závislosti na stylu jízdy a typu vozidla).Systém vydá výstrahu, když zbývá dojezdová vzdálenost přibližně 2 400 km, tj. při dosažení hladiny rezervního množství.
Jakmile je nádrž na kapalinu AdBlue®
prázdná, systém sledující dodržování
emisních předpisů zabrání spuštění motoru.
Pokud dojde k závadě systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy Euro 6: vaše vozidlo bude znečišťovat životní
prostředí.
V případě potvrzené závady na systému SCR je třeba neprodleně navštívit dealera značky
PEUGEOT nebo kvalifikovaný servis: po ujetí
400 km se automaticky aktivuje systém, které
zabrání dalšímu nastartování motoru.
Zamrznutí kapaliny AdBlue®
AdBlueKapalina ® zamrzá při teplotách nižších než přibližně -11 °C.Systém SCR obsahuje zařízení, které
ohřívá nádrž s aditivem AdBlue®, díky
němuž je možno jezdit i ve velmi studených
klimatických podmínkách.
Doplnění AdBlue®
Doporučujeme doplnit hladinu kapaliny AdBlue®,
jakmile byla vydána první výstraha informující
o tom, že bylo dosaženo hladiny rezervy kapaliny.
Aby systém SCR správně fungoval:– Používejte pouze kapalinu AdBlue®, která splňuje požadavky normy ISO 22241.– Kapalinu AdBlue® nikdy nepřelévejte do jiné
nádoby, protože by došlo ke ztrátě její čistoty.
– Kapalinu AdBlue®nikdy neřeďte vodou.
Kapalinu AdBlue
® si můžete opatřit u dealera
nebo kvalifikovaného servisu PEUGEOT.
Můžete rovněž navštívit čerpací stanici
vybavenou čerpadly AdBlue® speciálně
navrženými pro osobní vozidla.
Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo −11 °C a její kvalita se zhoršuje při teplotě vyšší
než +25°C. Láhve nebo kanystry je doporučeno skladovat na chladném místě a ve stínu, mimo přímé sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně jeden rok.Kapalinu, která zmrzla, lze použít po jejím
rozmrznutí při pokojové teplotě.
Láhve nebo kanystry s kapalinou AdBlue® nikdy neskladujte ve vozidle.

105
Praktické informace

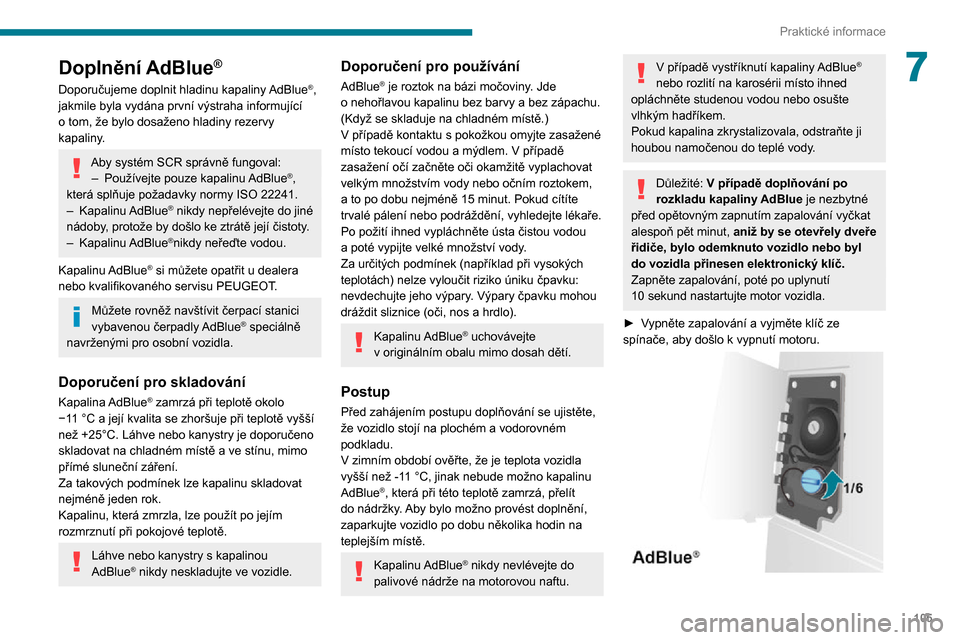

7Doplnění AdBlue®
Doporučujeme doplnit hladinu kapaliny AdBlue®,
jakmile byla vydána první výstraha informující
o tom, že bylo dosaženo hladiny rezervy kapaliny.
Aby systém SCR správně fungoval:– Používejte pouze kapalinu AdBlue®, která splňuje požadavky normy ISO 22241.– Kapalinu AdBlue® nikdy nepřelévejte do jiné
nádoby, protože by došlo ke ztrátě její čistoty.
– Kapalinu AdBlue®nikdy neřeďte vodou.
Kapalinu AdBlue
® si můžete opatřit u dealera
nebo kvalifikovaného servisu PEUGEOT.
Můžete rovněž navštívit čerpací stanici
vybavenou čerpadly AdBlue® speciálně
navrženými pro osobní vozidla.
Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo −11 °C a její kvalita se zhoršuje při teplotě vyšší
než +25°C. Láhve nebo kanystry je doporučeno skladovat na chladném místě a ve stínu, mimo přímé sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně jeden rok.Kapalinu, která zmrzla, lze použít po jejím
rozmrznutí při pokojové teplotě.
Láhve nebo kanystry s kapalinou AdBlue® nikdy neskladujte ve vozidle.
Doporučení pro používání
AdBlue® je roztok na bázi močoviny. Jde o nehořlavou kapalinu bez barvy a bez zápachu. (Když se skladuje na chladném místě.)V případě kontaktu s pokožkou omyjte zasažené místo tekoucí vodou a mýdlem. V případě zasažení očí začněte oči okamžitě vyplachovat
velkým množstvím vody nebo očním roztokem,
a to po dobu nejméně 15 minut. Pokud cítíte trvalé pálení nebo podráždění, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.Za určitých podmínek (například při vysokých
teplotách) nelze vyloučit riziko úniku čpavku:
nevdechujte jeho výpary. Výpary čpavku mohou
dráždit sliznice (oči, nos a hrdlo).
Kapalinu AdBlue® uchovávejte v originálním obalu mimo dosah dětí.
Postup
Před zahájením postupu doplňování se ujistěte,
že vozidlo stojí na plochém a vodorovném
podkladu.
V zimním období ověřte, že je teplota vozidla
vyšší než -11 °C, jinak nebude možno kapalinu AdBlue®, která při této teplotě zamrzá, přelít
do nádržky. Aby bylo možno provést doplnění,
zaparkujte vozidlo po dobu několika hodin na
teplejším místě.
Kapalinu AdBlue® nikdy nevlévejte do
palivové nádrže na motorovou naftu.
V případě vystříknutí kapaliny AdBlue®
nebo rozlití na karosérii místo ihned
opláchněte studenou vodou nebo osušte
vlhkým hadříkem.
Pokud kapalina zkrystalizovala, odstraňte ji
houbou namočenou do teplé vody.
Důležité: V případě doplňování po rozkladu kapaliny AdBlue je nezbytné
před opětovným zapnutím zapalování vyčkat
alespoň pět minut, aniž by se otevřely dveře
řidiče, bylo odemknuto vozidlo nebo byl
do vozidla přinesen elektronický klíč.
Zapněte zapalování, poté po uplynutí
10 sekund nastartujte motor vozidla.
► Vypněte zapalování a vyjměte klíč ze spínače, aby došlo k vypnutí motoru.

106
Praktické informace

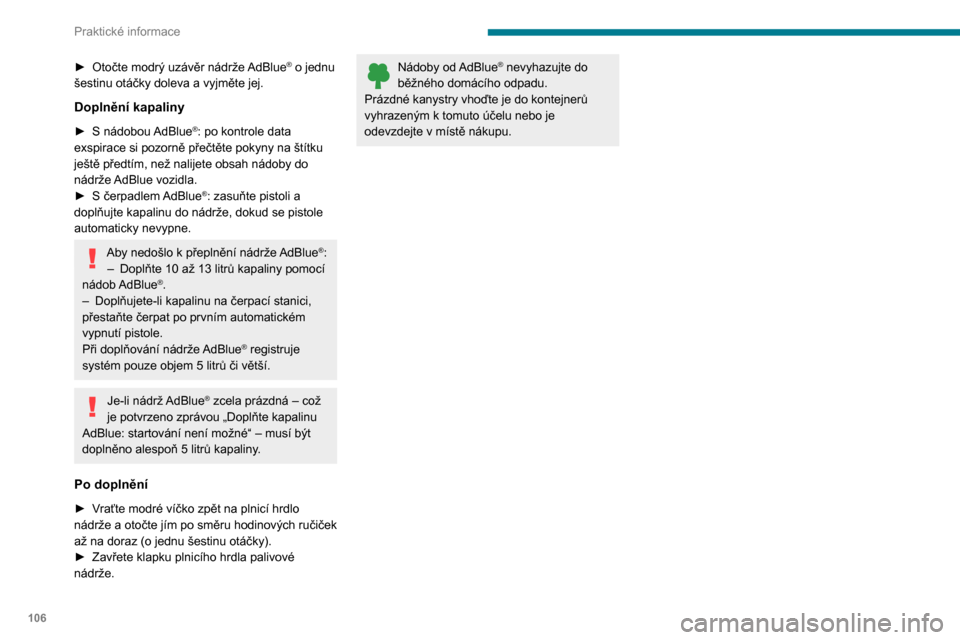

► Otočte modrý uzávěr nádrže AdBlue® o jednu
šestinu otáčky doleva a vyjměte jej.
Doplnění kapaliny
► S nádobou AdBlue®: po kontrole data
exspirace si pozorně přečtěte pokyny na štítku
ještě předtím, než nalijete obsah nádoby do
nádrže AdBlue vozidla.
► S čerpadlem AdBlue®: zasuňte pistoli a
doplňujte kapalinu do nádrže, dokud se pistole
automaticky nevypne.
Aby nedošlo k přeplnění nádrže AdBlue®:– Doplňte 10 až 13 litrů kapaliny pomocí nádob AdBlue®.– Doplňujete-li kapalinu na čerpací stanici, přestaňte čerpat po prvním automatickém
vypnutí pistole.
Při doplňování nádrže AdBlue
® registruje systém pouze objem 5 litrů či větší.
Je-li nádrž AdBlue® zcela prázdná – což
je potvrzeno zprávou „Doplňte kapalinu
AdBlue: startování není možné“ – musí být
doplněno alespoň 5 litrů kapaliny.
Po doplnění
► Vraťte modré víčko zpět na plnicí hrdlo nádrže a otočte jím po směru hodinových ručiček
až na doraz (o jednu šestinu otáčky).
► Zavřete klapku plnicího hrdla palivové nádrže.
Nádoby od AdBlue® nevyhazujte do
běžného domácího odpadu.
Prázdné kanystry vhoďte je do kontejnerů
vyhrazeným k tomuto účelu nebo je odevzdejte v místě nákupu.

107
V případě nepojízdnosti

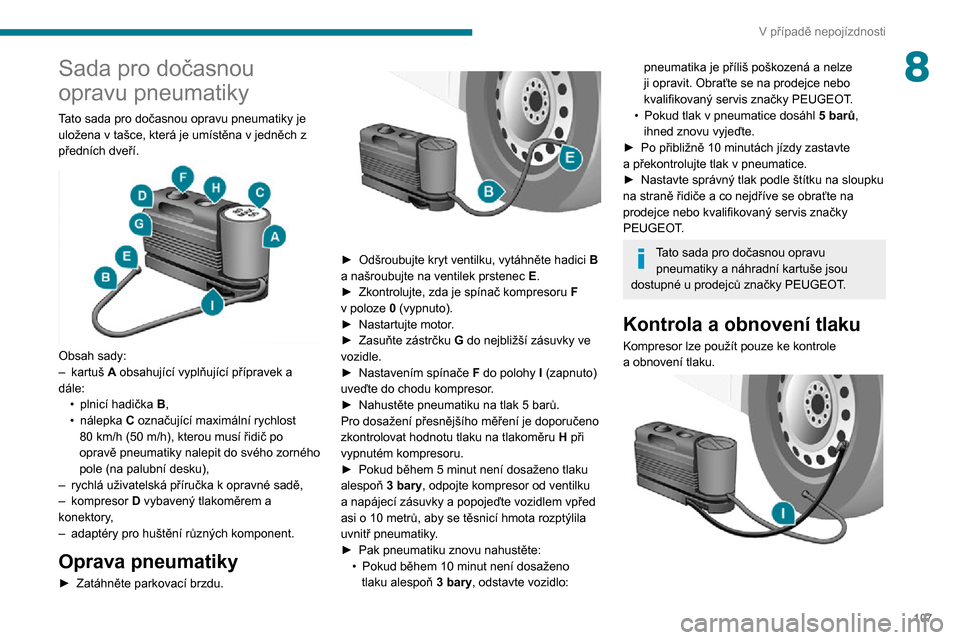

8Sada pro dočasnou
opravu pneumatiky
Tato sada pro dočasnou opravu pneumatiky je
uložena v tašce, která je umístěna v jedněch z
předních dveří.


Obsah sady:– kartuš A obsahující vyplňující přípravek a
dále:
• plnicí hadička B,• nálepka C označující maximální rychlost 80 km/h (50 m/h), kterou musí řidič po opravě pneumatiky nalepit do svého zorného
pole (na palubní desku),
– rychlá uživatelská příručka k opravné sadě,– kompresor D vybavený tlakoměrem a
konektory,
– adaptéry pro huštění různých komponent.
Oprava pneumatiky
► Zatáhněte parkovací brzdu.


► Odšroubujte kryt ventilku, vytáhněte hadici B a našroubujte na ventilek prstenec E.► Zkontrolujte, zda je spínač kompresoru F v poloze 0 (vypnuto).► Nastartujte motor .► Zasuňte zástrčku G do nejbližší zásuvky ve
vozidle.
► Nastavením spínače F do polohy I (zapnuto) uveďte do chodu kompresor.► Nahustěte pneumatiku na tlak 5 barů.Pro dosažení přesnějšího měření je doporučeno
zkontrolovat hodnotu tlaku na tlakoměru H při
vypnutém kompresoru.
► Pokud během 5 minut není dosaženo tlaku alespoň 3 bary, odpojte kompresor od ventilku a napájecí zásuvky a popojeďte vozidlem vpřed asi o 10 metrů, aby se těsnicí hmota rozptýlila
uvnitř pneumatiky.► Pak pneumatiku znovu nahustěte:• Pokud během 10 minut není dosaženo tlaku alespoň 3 bary, odstavte vozidlo:
pneumatika je příliš poškozená a nelze ji opravit. Obraťte se na prodejce nebo
kvalifikovaný servis značky PEUGEOT.
• Pokud tlak v pneumatice dosáhl 5 barů,
ihned znovu vyjeďte.
► Po přibližně 10 minutách jízdy zastavte a překontrolujte tlak v pneumatice.► Nastavte správný tlak podle štítku na sloupku na straně řidiče a co nejdříve se obraťte na prodejce nebo kvalifikovaný servis značky
PEUGEOT.
Tato sada pro dočasnou opravu pneumatiky a náhradní kartuše jsou dostupné u prodejců značky PEUGEOT.
Kontrola a obnovení tlaku
Kompresor lze použít pouze ke kontrole a obnovení tlaku.

108
V případě nepojízdnosti
2.Vyjměte rezervní kolo z jeho uložení.
3. Použijte zvedák.
4. Nahraďte kolo, které bude potřeba opravit.
5. Uložte kolo, které bude potřeba opravit.
1. Příprava nástrojů
Jsou uloženy v boxu pod předním sedadlem
spolujezdce.


► Otočte knoflík o čtvrt otáčky a pak box s nástroji vytáhněte.► Po použití knoflík stiskněte a pootočením o
čtvrt otáčky box s nástroji zamkněte.

y2GSRMWHKDGLF\
LI a připojte ji přímo k ventilku; kartuše tak bude připojena ke kompresoru a těsnicí hmota nevystříkne.Pokud je pneumatiku potřeba upustit, připojte
hadici I k ventilku a stiskněte žluté tlačítko umístěné uprostřed spínače kompresoru.

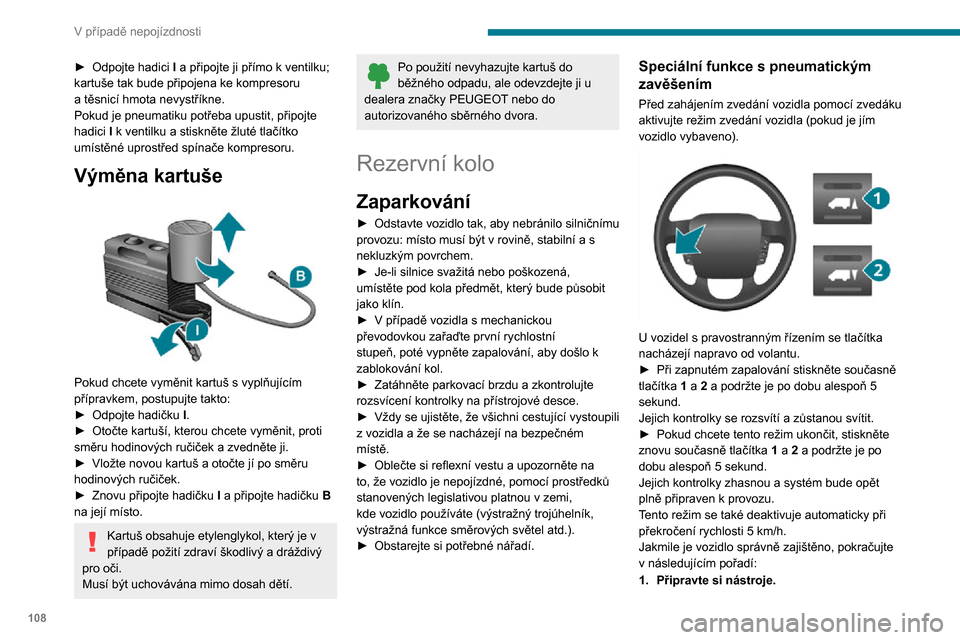

Výměna kartuše

Pokud chcete vyměnit kartuš s vyplňujícím
přípravkem, postupujte takto:
► Odpojte hadičku I.► Otočte kartuší, kterou chcete vyměnit, proti směru hodinových ručiček a zvedněte ji.► Vložte novou kartuš a otočte jí po směru hodinových ručiček.► Znovu připojte hadičku I a připojte hadičku B
na její místo.
Kartuš obsahuje etylenglykol, který je v
případě požití zdraví škodlivý a dráždivý
pro oči.
Musí být uchovávána mimo dosah dětí.
Po použití nevyhazujte kartuš do běžného odpadu, ale odevzdejte ji u
dealera značky PEUGEOT nebo do
autorizovaného sběrného dvora.
Rezervní kolo
Zaparkování
► Odstavte vozidlo tak, aby nebránilo silničnímu provozu: místo musí být v rovině, stabilní a s
nekluzkým povrchem.
► Je-li silnice svažitá nebo poškozená, umístěte pod kola předmět, který bude působit
jako klín.
► V případě vozidla s mechanickou převodovkou zařaďte první rychlostní
stupeň, poté vypněte zapalování, aby došlo k
zablokování kol.
► Zatáhněte parkovací brzdu a zkontrolujte rozsvícení kontrolky na přístrojové desce.► Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
► Oblečte si reflexní vestu a upozorněte na to, že vozidlo je nepojízdné, pomocí prostředků stanovených legislativou platnou v zemi, kde vozidlo používáte (výstražný trojúhelník,
výstražná funkce směrových světel atd.).
► Obstarejte si potřebné nářadí.
Speciální funkce s pneumatickým
zavěšením
Před zahájením zvedání vozidla pomocí zvedáku
aktivujte režim zvedání vozidla (pokud je jím
vozidlo vybaveno).


U vozidel s pravostranným řízením se tlačítka
nacházejí napravo od volantu.
► Při zapnutém zapalování stiskněte současně tlačítka 1 a 2 a podržte je po dobu alespoň 5
sekund.
Jejich kontrolky se rozsvítí a zůstanou svítit.
► Pokud chcete tento režim ukončit, stiskněte znovu současně tlačítka 1 a 2 a podržte je po
dobu alespoň 5 sekund.
Jejich kontrolky zhasnou a systém bude opět
plně připraven k provozu.
Tento režim se také deaktivuje automaticky při
překročení rychlosti 5 km/h.Jakmile je vozidlo správně zajištěno, pokračujte
v následujícím pořadí:
1. Připravte si nástroje.
