Peugeot Boxer 2020 Omistajan käsikirja (in Finnish)

149
Erityispiirteet

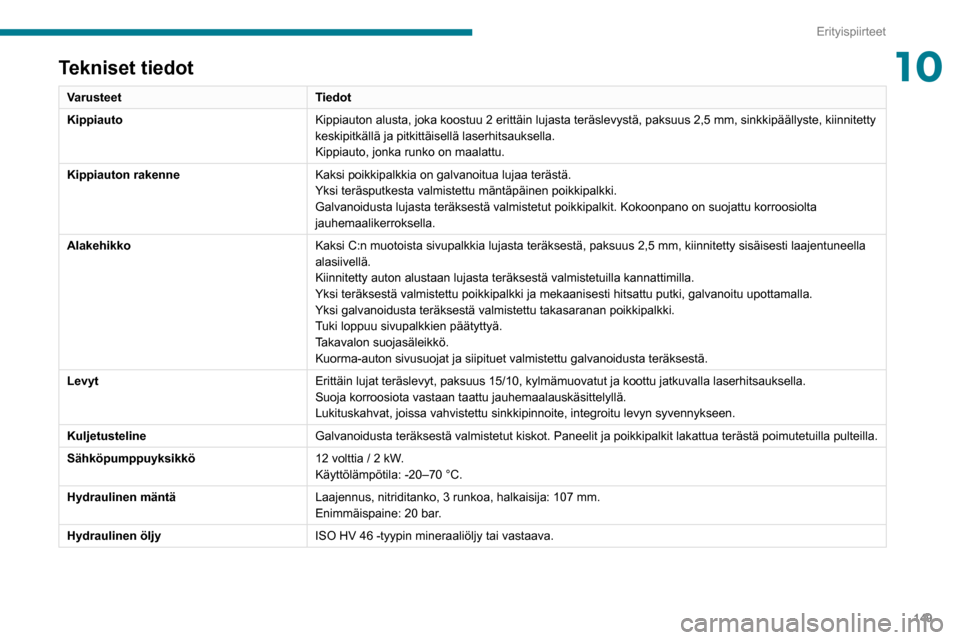

10Tekniset tiedot
VarusteetTiedot
Kippiauto Kippiauton alusta, joka koostuu 2 erittäin lujasta teräslevystä\
, paksuus 2,5 mm, sinkkipäällyste, kiinnitetty
keskipitkällä ja pitkittäisellä laserhitsauksella.
Kippiauto, jonka runko on maalattu.
Kippiauton rakenne Kaksi poikkipalkkia on galvanoitua lujaa terästä.
Yksi teräsputkesta valmistettu mäntäpäinen poikkipalkki.
Galvanoidusta lujasta teräksestä valmistetut poikkipalkit. Kokoonp\
ano on suojattu korroosiolta
jauhemaalikerroksella.
Alakehikko Kaksi C:n muotoista sivupalkkia lujasta teräksestä, paksuus 2,5 mm\
, kiinnitetty sisäisesti laajentuneella
alasiivellä.
Kiinnitetty auton alustaan lujasta teräksestä valmistetuilla kanna\
ttimilla.
Yksi teräksestä valmistettu poikkipalkki ja mekaanisesti hitsattu \
putki, galvanoitu upottamalla.
Yksi galvanoidusta teräksestä valmistettu takasaranan poikkipalkki\
.
Tuki loppuu sivupalkkien päätyttyä.
Takavalon suojasäleikkö.
Kuorma-auton sivusuojat ja siipituet valmistettu galvanoidusta teräks\
estä.
Levyt Erittäin lujat teräslevyt, paksuus 15/10, kylmämuovatut ja koot\
tu jatkuvalla laserhitsauksella.
Suoja korroosiota vastaan taattu jauhemaalauskäsittelyllä.
Lukituskahvat, joissa vahvistettu sinkkipinnoite, integroitu levyn syven\
nykseen.
Kuljetusteline Galvanoidusta teräksestä valmistetut kiskot. Paneelit ja poikkipal\
kit lakattua terästä poimutetuilla pulteilla.
Sähköpumppuyksikkö 12 volttia / 2 kW.
Käyttölämpötila: -20–70 °C.
Hydraulinen mäntä Laajennus, nitriditanko, 3 runkoa, halkaisija: 107 mm.
Enimmäispaine: 20 bar.
Hydraulinen öljy ISO HV 46 -tyypin mineraaliöljy tai vastaava.

150
Erityispiirteet

– Älä koskaan mene kippilavan alle, kun se ei ole tuettuna.– Katkaise virta yksiköstä virrankatkaisimella.– Auto pysäytettynä ja moottori sammuksissa.
Turvallisuussyistä kippilavan alle
meneminen ei ole saa mennä käsittelyn
ja huoltotöiden aikana.
Kunnossapito
Säiliö
Tarkista öljytaso ja lisää öljyä säännöllisesti. \
Tee öljynvaihto kerran vuodessa. Jos öljyssä on
vettä, tee öljynvaihto.
Tarkista letkun kunto ja hydraulijärjestelmän
tiiveys säännöllisin väliajoin.
Pumppu ja moottori
Eivät kaipaa huoltoa: laakereissa on kestovoitelu
ja pumpun tukilaakereiden voitelu on toteutettu
pumpatulla öljyllä.
Rasvaus
Kippilavan akseleissa ja käyttösylinterissä
ei ole rasvaajia. Rasvaa sivulaitojen saranat

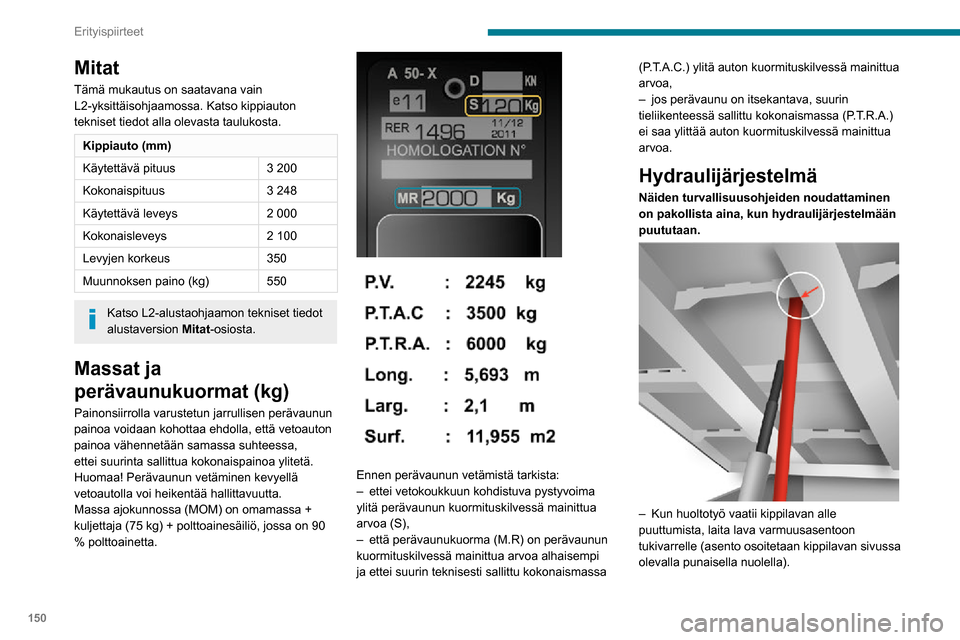

Mitat
Tämä mukautus on saatavana vain
L2-yksittäisohjaamossa. Katso kippiauton
tekniset tiedot alla olevasta taulukosta.
Kippiauto (mm)
Käytettävä pituus 3 200
Kokonaispituus 3 248
Käytettävä leveys 2 000
Kokonaisleveys 2 100
Levyjen korkeus 350
Muunnoksen paino (kg) 550
Katso L2-alustaohjaamon tekniset tiedot
alustaversion Mitat-osiosta.
Massat ja
perävaunukuormat (kg)
Painonsiirrolla varustetun jarrullisen perävaunun
painoa voidaan kohottaa ehdolla, että vetoauton
painoa vähennetään samassa suhteessa,
ettei suurinta sallittua kokonaispainoa ylitetä.
Huomaa! Perävaunun vetäminen kevyellä
vetoautolla voi heikentää hallittavuutta.
Massa ajokunnossa (MOM) on omamassa +
kuljettaja (75 kg) + polttoainesäiliö, jossa on 90
% polttoainetta.


Ennen perävaunun vetämistä tarkista:– ettei vetokoukkuun kohdistuva pystyvoima ylitä perävaunun kuormituskilvessä mainittua
arvoa (S),
– että perävaunukuorma (M.R) on perävaunun kuormituskilvessä mainittua arvoa alhaisempi
ja ettei suurin teknisesti sallittu kokonaismassa (P.T.A.C.) ylitä auton kuormituskilvessä mainittua
arvoa,
– jos perävaunu on itsekantava, suurin tieliikenteessä sallittu kokonaismassa (P.T.R.A.)
ei saa ylittää auton kuormituskilvessä mainittua
arvoa.
Hydraulijärjestelmä
Näiden turvallisuusohjeiden noudattaminen
on pakollista aina, kun hydraulijärjestelmään
puututaan.


– Kun huoltotyö vaatii kippilavan alle puuttumista, laita lava varmuusasentoon
tukivarrelle (asento osoitetaan kippilavan sivussa
olevalla punaisella nuolella).

151
Erityispiirteet
10

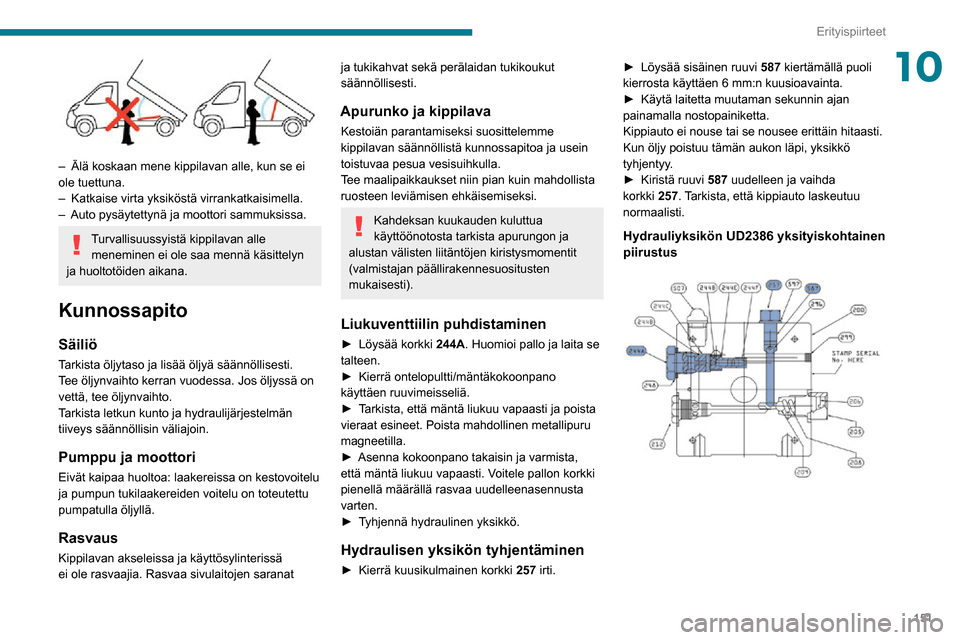

– Älä koskaan mene kippilavan alle, kun se ei ole tuettuna.– Katkaise virta yksiköstä virrankatkaisimella.– Auto pysäytettynä ja moottori sammuksissa.
Turvallisuussyistä kippilavan alle meneminen ei ole saa mennä käsittelyn
ja huoltotöiden aikana.
Kunnossapito
Säiliö
Tarkista öljytaso ja lisää öljyä säännöllisesti. \
Tee öljynvaihto kerran vuodessa. Jos öljyssä on
vettä, tee öljynvaihto.
Tarkista letkun kunto ja hydraulijärjestelmän
tiiveys säännöllisin väliajoin.
Pumppu ja moottori
Eivät kaipaa huoltoa: laakereissa on kestovoitelu
ja pumpun tukilaakereiden voitelu on toteutettu
pumpatulla öljyllä.
Rasvaus
Kippilavan akseleissa ja käyttösylinterissä
ei ole rasvaajia. Rasvaa sivulaitojen saranat
ja tukikahvat sekä perälaidan tukikoukut
säännöllisesti.
Apurunko ja kippilava
Kestoiän parantamiseksi suosittelemme
kippilavan säännöllistä kunnossapitoa ja usein
toistuvaa pesua vesisuihkulla.
Tee maalipaikkaukset niin pian kuin mahdollista
ruosteen leviämisen ehkäisemiseksi.
Kahdeksan kuukauden kuluttua
käyttöönotosta tarkista apurungon ja
alustan välisten liitäntöjen kiristysmomentit
(valmistajan päällirakennesuositusten
mukaisesti).
Liukuventtiilin puhdistaminen
►  Löysää korkki 244A . Huomioi pallo ja laita se
talteen.
►  Kierrä ontelopultti/mäntäkokoonpano käyttäen ruuvimeisseliä.►  Tarkista, että mäntä liukuu vapaasti ja poista vieraat esineet. Poista mahdollinen metallipuru
magneetilla.
►  Asenna kokoonpano takaisin ja varmista, että mäntä liukuu vapaasti. Voitele pallon korkki
pienellä määrällä rasvaa uudelleenasennusta
varten.
►  Tyhjennä hydraulinen yksikkö.
Hydraulisen yksikön tyhjentäminen
►  Kierrä kuusikulmainen korkki 257 irti.
►  Löysää sisäinen ruuvi 587 kiertämällä puoli
kierrosta käyttäen 6 mm:n kuusioavainta.
►  Käytä laitetta muutaman sekunnin ajan painamalla nostopainiketta.
Kippiauto ei nouse tai se nousee erittäin hitaasti.
Kun öljy poistuu tämän aukon läpi, yksikkö
tyhjentyy.
►  Kiristä ruuvi 587 uudelleen ja vaihda
korkki 257. Tarkista, että kippiauto laskeutuu
normaalisti.
Hydrauliyksikön UD2386 yksityiskohtainen
piirustus

152
Erityispiirteet
Diagnostiikka
OireetSähköHydrauliikka Vahvistus/tarkastus
Hydraulinen yksikkö ei toimi. XTehosarja ja yksikön rele.
X Ohjaussarja (ohjausyksikkö).
X Katkaisija.
Erittäin äänekäs yksikkö, nousee hitaasti. XImusuodatin on tukossa tai murskautuneena säiliön pohjalla.
Erittäin äänekäs uusi yksikkö, nousee nopeasti. XPumpun suuntaus, vaihda yksikkö.
Mäntä laskee itsestään. XLaskuventtiili on murskautunut tai tukossa.
Mäntä ei laskeudu. XKyllä, tarkasta sivuventtiili ja tyhjennä.
Katso lisätietoja kohdasta Huolto.
X Ei, tarkasta kela ja venttiilin sähkökytkennät.
X Ei, vaihda magneettiventtiili.
X Ei, tarkasta männän suuntaus.
Yksikkö toimii, mutta paine ei nouse. XLiukuventtiili jumiutuu, jos yksikössä ei ole magneettiventtiiliä\
.
Katso lisätietoja kohdasta Huolto.
X Paineenrajoituslaite, asetus, lika.
X Pumpun tiiviste ei toimi.
X Moottorin/pumpun kytkentä.
X Pumppu on irti tuesta.
Hydraulinen yksikkö ei toimi. XMagneettiventtiili tukossa, vaihda se tai kiristä mutteri siivilän\

takana.
Ohjausyksikkö ei toimi. XTarkista yhteys ja liitännät.
Emulsiota säiliössä. XVäärin sijoitettu paluuputki.
X Riittämätön öljyn taso.

153
Erityispiirteet

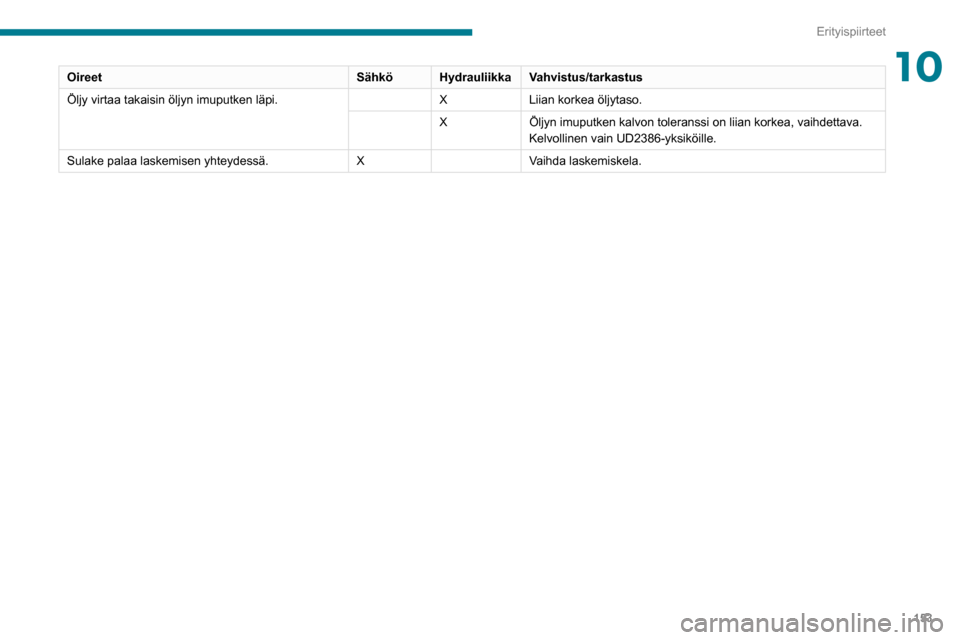

10OireetSähköHydrauliikka Vahvistus/tarkastus
Öljy virtaa takaisin öljyn imuputken läpi. XLiian korkea öljytaso.
X Öljyn imuputken kalvon toleranssi on liian korkea, vaihdettava.
Kelvollinen vain UD2386-yksiköille.
Sulake palaa laskemisen yhteydessä. XVaihda laskemiskela.

154
Audiojärjestelmä
Audiojärjestelmä

Multimedia-audiojärjestelmä
– Bluetooth
®-puhelin
Järjestelmän suojaus estää sen käytön
muussa kuin siinä autossa, johon se on
asennettu tehtaalla.
Turvallisuussyistä kuljettajalta huomiota vaativat toimenpiteet on tehtävä auton
ollessa pysäytettynä.
Kun moottori on sammutettu, järjestelmän
toiminta katkeaa, kun virransäästötila
aktivoituu, jotta akku kestäisi pidempään.
Käyttöönotto
Käynnistys/katkaisu, äänenvoimakkuuden
säätö.
FM- ja AM-taajuusalueiden valinta.
USB- tai AUX-lähteen valinta.
Pääsy kytkettyjen puhelimien luetteloon.
Kääntö: luettelon vieritys tai radioaseman
säätö.
Painallus: näytössä olevan valinnan vahvistus.
Radioasemaa tai medialaitetta koskevat
tiedot.
Muistiin tallennettujen radioasemien
valinta.
FM-A, FM-B, FM-C, AM-A, AM-B, AM-C.
Valikon näyttö ja valintojen asetus.
Radion painikkeet 1 – 6:
Tallennetun aseman valinta.
Pitkä painallus: aseman tallennus.
Toisto satunnaisessa järjestyksessä.
Toistuva kuuntelu.
Äänen katkaisu/tauko.
Radiotaajuuksien automaattinen haku
pienemmälle.
Edellisen USB-kappaleen valinta.
Pitkä painallus: nopea kelaus taaksepäin.
Radiotaajuuksien automaattinen haku
suuremmalle.
Seuraavan USB-kappaleen valinta.
Pitkä painallus: nopea kelaus eteenpäin.
Aloitetun toiminnon peruutus Ylöspäin hakemistopuussa (valikko tai
hakemisto)
Kytkimet ohjauspyörässä
USB/iPod- sekä AUX-laitteen ja
Bluetooth®-lähteiden taukotoiminnon
kytkeminen päälle / pois päältä.
Radion mykistystoiminnon kytkeminen päälle /
pois päältä.
Mikrofonin kytkeminen päälle / pois päältä
puhelinkeskustelun aikana.
Ylös tai alas vaihtaminen: ääni-ilmoitusten sekä musiikkilähteiden, handsfreen ja
tekstiviestinlukijan äänenvoimakkuuden
lisääminen tai vähentäminen.
Äänentunnistuksen kytkeminen päälle.
Ääniviestin keskeyttäminen uuden
äänikomennon käynnistämiseksi.
Äänentunnistuksen keskeyttäminen.
Tulevan puhelun hyväksyminen. Toisen tulevan puhelun hyväksyminen ja
käynnissä olevan puhelun asettaminen pitoon.
Äänentunnistuksen kytkeminen päälle
puhelintoimintoon.
Ääniviestin keskeyttäminen toisen
äänikomennon antamiseksi.
Äänentunnistuksen keskeyttäminen.
Radio, ylös tai alas vaihtaminen: seuraavan/edellisen aseman
valitseminen.
Radio, ylös tai alas vaihtaminen jatkuvasti:
taajuuksien skannaaminen ylös/alas painikkeen
vapauttamiseen asti.
Medialaite, ylös tai alas vaihtaminen: seuraavan/
edellisen kappaleen valitseminen.
Medialaite, ylös tai alas vaihtaminen jatkuvasti:
eteenpäinkelaus/taaksepäinkelaus painikkeen
vapauttamiseen asti.
Tulevan puhelun hylkääminen.Puhelun lopettaminen.
Radio
Radioaseman valitseminen
Ympäristötekijät (mäkinen maasto, rakennukset, tunnelit, kellarikerroksen
parkkipaikat jne.) voivat katkaista lähetyksen,
myös RDS-tilassa.
Tämä on normaali ilmiö radioaaltojen
etenemisessä, eikä se ole missään
tapauksessa oire autoradion toimintahäiriöstä.
Valitse FM- tai AM-taajuusalue RADIO-
painikkeen painalluksella.
Voit tehdä pienemmän/suuremman
taajuuden automaattisen haun
painamalla lyhyesti jompaakumpaa painiketta.

155
Audiojärjestelmä

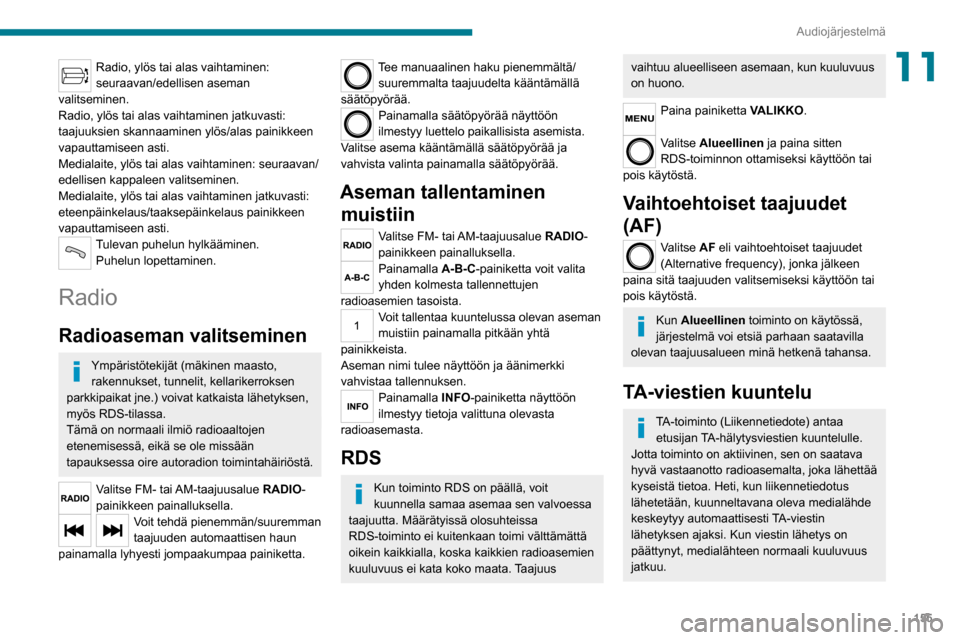

11Radio, ylös tai alas vaihtaminen:
seuraavan/edellisen aseman
valitseminen.
Radio, ylös tai alas vaihtaminen jatkuvasti:
taajuuksien skannaaminen ylös/alas painikkeen
vapauttamiseen asti.
Medialaite, ylös tai alas vaihtaminen: seuraavan/
edellisen kappaleen valitseminen.
Medialaite, ylös tai alas vaihtaminen jatkuvasti:
eteenpäinkelaus/taaksepäinkelaus painikkeen
vapauttamiseen asti.
Tulevan puhelun hylkääminen. Puhelun lopettaminen.
Radio
Radioaseman valitseminen
Ympäristötekijät (mäkinen maasto, rakennukset, tunnelit, kellarikerroksen
parkkipaikat jne.) voivat katkaista lähetyksen,
myös RDS-tilassa.
Tämä on normaali ilmiö radioaaltojen
etenemisessä, eikä se ole missään
tapauksessa oire autoradion toimintahäiriöstä.
Valitse FM- tai AM-taajuusalue RADIO-
painikkeen painalluksella.
Voit tehdä pienemmän/suuremman
taajuuden automaattisen haun
painamalla lyhyesti jompaakumpaa painiketta.
Tee manuaalinen haku pienemmältä/ suuremmalta taajuudelta kääntämällä
säätöpyörää.
Painamalla säätöpyörää näyttöön
ilmestyy luettelo paikallisista asemista.
Valitse asema kääntämällä säätöpyörää ja\

vahvista valinta painamalla säätöpyörää.
Aseman tallentaminen muistiin
Valitse FM- tai AM-taajuusalue RADIO-
painikkeen painalluksella.
Painamalla A-B-C-painiketta voit valita
yhden kolmesta tallennettujen
radioasemien tasoista.
Voit tallentaa kuuntelussa olevan aseman
muistiin painamalla pitkään yhtä
painikkeista.
Aseman nimi tulee näyttöön ja äänimerkki
vahvistaa tallennuksen.
Painamalla INFO-painiketta näyttöön
ilmestyy tietoja valittuna olevasta
radioasemasta.
RDS
Kun toiminto RDS on päällä, voit
kuunnella samaa asemaa sen valvoessa
taajuutta. Määrätyissä olosuhteissa
RDS-toiminto ei kuitenkaan toimi välttämättä
oikein kaikkialla, koska kaikkien radioasemien
kuuluvuus ei kata koko maata. Taajuus
vaihtuu alueelliseen asemaan, kun kuuluvuus
on huono.
Paina painiketta VALIKKO.
Valitse Alueellinen ja paina sitten
RDS-toiminnon ottamiseksi käyttöön tai
pois käytöstä.
Vaihtoehtoiset taajuudet
(AF)
Valitse AF eli vaihtoehtoiset taajuudet
(Alternative frequency), jonka jälkeen
paina sitä taajuuden valitsemiseksi käyttöön tai
pois käytöstä.
Kun Alueellinen toiminto on käytössä,
järjestelmä voi etsiä parhaan saatavilla
olevan taajuusalueen minä hetkenä tahansa.
TA-viestien kuuntelu
TA-toiminto (Liikennetiedote) antaa etusijan TA-hälytysviestien kuuntelulle.
Jotta toiminto on aktiivinen, sen on saatava
hyvä vastaanotto radioasemalta, joka lähettää
kyseistä tietoa. Heti, kun liikennetiedotus
lähetetään, kuunneltavana oleva medialähde
keskeytyy automaattisesti TA-viestin
lähetyksen ajaksi. Kun viestin lähetys on
päättynyt, medialähteen normaali kuuluvuus
jatkuu.

156
Audiojärjestelmä

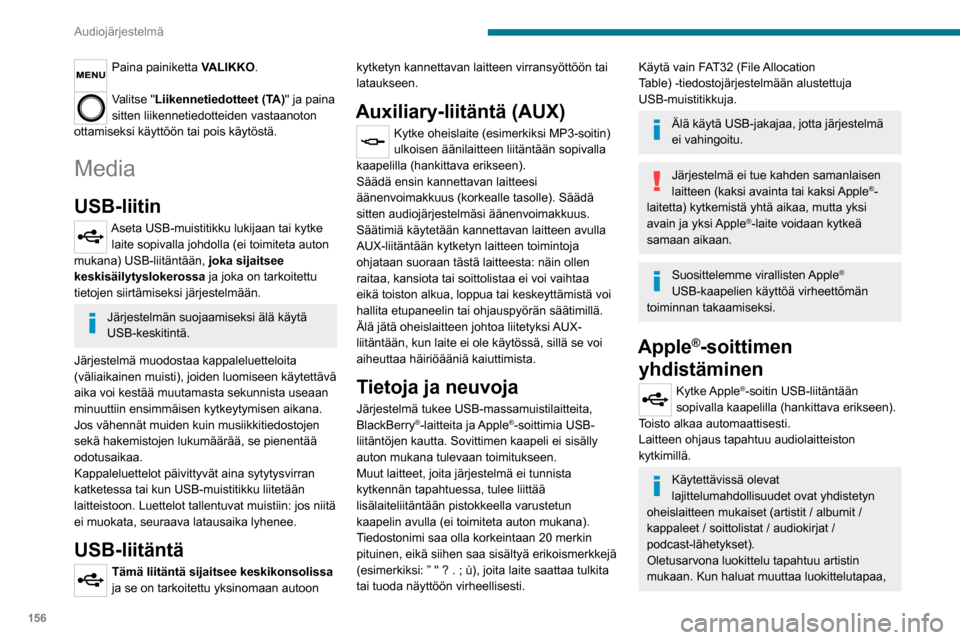

Paina painiketta VALIKKO.
Valitse "Liikennetiedotteet (TA)" ja paina
sitten liikennetiedotteiden vastaanoton
ottamiseksi käyttöön tai pois käytöstä.
Media
USB-liitin
Aseta USB-muistitikku lukijaan tai kytke laite sopivalla johdolla (ei toimiteta auton
mukana) USB-liitäntään, joka sijaitsee
keskisäilytyslokerossa ja joka on tarkoitettu
tietojen siirtämiseksi järjestelmään.
Järjestelmän suojaamiseksi älä käytä
USB-keskitintä.
Järjestelmä muodostaa kappaleluetteloita
(väliaikainen muisti), joiden luomiseen käytettävä
aika voi kestää muutamasta sekunnista useaan
minuuttiin ensimmäisen kytkeytymisen aikana.
Jos vähennät muiden kuin musiikkitiedostojen
sekä hakemistojen lukumäärää, se pienentää
odotusaikaa.
Kappaleluettelot päivittyvät aina sytytysvirran
katketessa tai kun USB-muistitikku liitetään
laitteistoon. Luettelot tallentuvat muistiin: jos niitä
ei muokata, seuraava latausaika lyhenee.
USB-liitäntä
Tämä liitäntä sijaitsee keskikonsolissa
ja se on tarkoitettu yksinomaan autoon kytketyn kannettavan laitteen virransyöttöön tai
lataukseen.
Auxiliary-liitäntä (AUX)
Kytke oheislaite (esimerkiksi MP3-soitin)
ulkoisen äänilaitteen liitäntään sopivalla
kaapelilla (hankittava erikseen).
Säädä ensin kannettavan laitteesi
äänenvoimakkuus (korkealle tasolle). Säädä
sitten audiojärjestelmäsi äänenvoimakkuus.
Säätimiä käytetään kannettavan laitteen avulla
AUX-liitäntään kytketyn laitteen toimintoja
ohjataan suoraan tästä laitteesta: näin ollen
raitaa, kansiota tai soittolistaa ei voi vaihtaa
eikä toiston alkua, loppua tai keskeyttämistä voi
hallita etupaneelin tai ohjauspyörän säätimillä.
Älä jätä oheislaitteen johtoa liitetyksi AUX-
liitäntään, kun laite ei ole käytössä, sillä se voi\

aiheuttaa häiriöääniä kaiuttimista.
Tietoja ja neuvoja
Järjestelmä tukee USB-massamuistilaitteita,
BlackBerry®-laitteita ja Apple®-soittimia USB-
liitäntöjen kautta. Sovittimen kaapeli ei sisälly
auton mukana tulevaan toimitukseen.
Muut laitteet, joita järjestelmä ei tunnista
kytkennän tapahtuessa, tulee liittää
lisälaiteliitäntään pistokkeella varustetun
kaapelin avulla (ei toimiteta auton mukana).
Tiedostonimi saa olla korkeintaan 20 merkin
pituinen, eikä siihen saa sisältyä erikoismerkkejä
(esimerkiksi: ” " ? . ; ù), joita laite saattaa tulkita
tai tuoda näyttöön virheellisesti.
Käytä vain FAT32 (File Allocation Table) -tiedostojärjestelmään alustettuja USB-muistitikkuja.
Älä käytä USB-jakajaa, jotta järjestelmä
ei vahingoitu.
Järjestelmä ei tue kahden samanlaisen
laitteen (kaksi avainta tai kaksi Apple®-
laitetta) kytkemistä yhtä aikaa, mutta yksi
avain ja yksi Apple
®-laite voidaan kytkeä
samaan aikaan.
Suosittelemme virallisten Apple®
USB-kaapelien käyttöä virheettömän
toiminnan takaamiseksi.
Apple®-soittimen
yhdistäminen
Kytke Apple®-soitin USB-liitäntään
sopivalla kaapelilla (hankittava erikseen).
Toisto alkaa automaattisesti.
Laitteen ohjaus tapahtuu audiolaitteiston
kytkimillä.
Käytettävissä olevat
lajittelumahdollisuudet ovat yhdistetyn
oheislaitteen mukaiset (artistit / albumit /
kappaleet / soittolistat / audiokirjat /
podcast-lähetykset).
Oletusarvona luokittelu tapahtuu artistin
mukaan. Kun haluat muuttaa luokittelutapaa,
palaa hakemistopuun ensimmäiselle tasolle ja valitse haluamasi luokittelutapa (esim.
soittolistat) ja hyväksy. Sitten voit hakea
haluamasi kappaleen valikossa.
Audiojärjestelmän ohjelmistoversio ei ehkä ole yhteensopiva Apple®-soittimesi
sukupolven kanssa.
Puhelin
Bluetooth®-puhelimen
yhdistäminen
Turvallisuussyistä Bluetooth®-
matkapuhelimen yhdistäminen
audiojärjestelmän handsfree-järjestelmään on
tehtävä auton ollessa paikallaan , sillä
toimenpide vaatii kuljettajan kaiken huomion.
Kytke puhelimen Bluetooth
®-toiminto ja varmista,
että se näkyy kaikille (puhelimen asetukset).
Paina Puhelin .
Jos yhtään matkapuhelinta ei ole vielä
paritettu järjestelmään, näyttöön tulee erityinen
sivu.
Valitse Kytke puh. paritusmenettelyn
aloittamiseksi ja etsi järjestelmän nimi
matkapuhelimesta.
* Jos puhelimesi on täysin yhteensopiva

157
Audiojärjestelmä

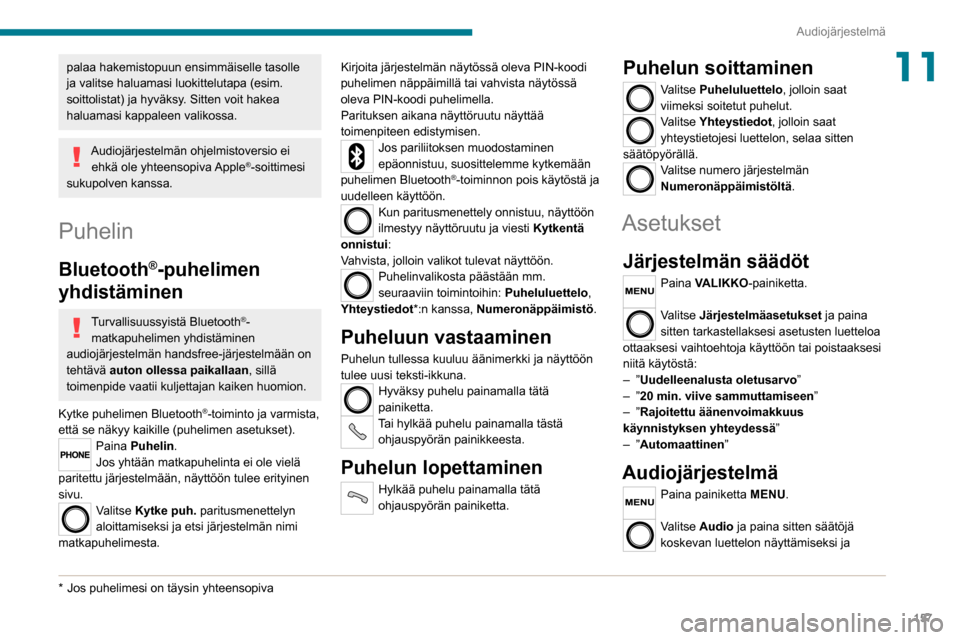

11palaa hakemistopuun ensimmäiselle tasolle
ja valitse haluamasi luokittelutapa (esim.
soittolistat) ja hyväksy. Sitten voit hakea
haluamasi kappaleen valikossa.
Audiojärjestelmän ohjelmistoversio ei ehkä ole yhteensopiva Apple®-soittimesi
sukupolven kanssa.
Puhelin
Bluetooth®-puhelimen
yhdistäminen
Turvallisuussyistä Bluetooth®-
matkapuhelimen yhdistäminen
audiojärjestelmän handsfree-järjestelmään on
tehtävä auton ollessa paikallaan , sillä
toimenpide vaatii kuljettajan kaiken huomion.
Kytke puhelimen Bluetooth
®-toiminto ja varmista,
että se näkyy kaikille (puhelimen asetukset).
Paina Puhelin .
Jos yhtään matkapuhelinta ei ole vielä
paritettu järjestelmään, näyttöön tulee erityinen
sivu.
Valitse Kytke puh. paritusmenettelyn
aloittamiseksi ja etsi järjestelmän nimi
matkapuhelimesta.
* Jos puhelimesi on täysin yhteensopiva
Kirjoita järjestelmän näytössä oleva PIN-koodi
puhelimen näppäimillä tai vahvista näytössä
oleva PIN-koodi puhelimella.
Parituksen aikana näyttöruutu näyttää
toimenpiteen edistymisen.
Jos pariliitoksen muodostaminen
epäonnistuu, suosittelemme kytkemään
puhelimen Bluetooth
®-toiminnon pois käytöstä ja
uudelleen käyttöön.
Kun paritusmenettely onnistuu, näyttöön
ilmestyy näyttöruutu ja viesti Kytkentä
onnistui :
Vahvista, jolloin valikot tulevat näyttöön.
Puhelinvalikosta päästään mm.
seuraaviin toimintoihin: Puheluluettelo,
Yhteystiedot*:n kanssa, Numeronäppäimistö.
Puheluun vastaaminen
Puhelun tullessa kuuluu äänimerkki ja näyttöön
tulee uusi teksti-ikkuna.
Hyväksy puhelu painamalla tätä
painiketta.
Tai hylkää puhelu painamalla tästä ohjauspyörän painikkeesta.
Puhelun lopettaminen
Hylkää puhelu painamalla tätä
ohjauspyörän painiketta.
Puhelun soittaminen
Valitse Puheluluettelo , jolloin saat
viimeksi soitetut puhelut.
Valitse Yhteystiedot, jolloin saat
yhteystietojesi luettelon, selaa sitten
säätöpyörällä.
Valitse numero järjestelmän
Numeronäppäimistöltä.
Asetukset
Järjestelmän säädöt
Paina VALIKKO-painiketta.
Valitse Järjestelmäasetukset ja paina
sitten tarkastellaksesi asetusten luetteloa
ottaaksesi vaihtoehtoja käyttöön tai poistaaksesi
niitä käytöstä:
– ”Uudelleenalusta oletusarvo”– ”20 min. viive sammuttamiseen”– ”Rajoitettu äänenvoimakkuus
käynnistyksen yhteydessä ”
– ”Automaattinen”
Audiojärjestelmä
Paina painiketta MENU.
Valitse Audio ja paina sitten säätöjä
koskevan luettelon näyttämiseksi ja

158
Audiojärjestelmä

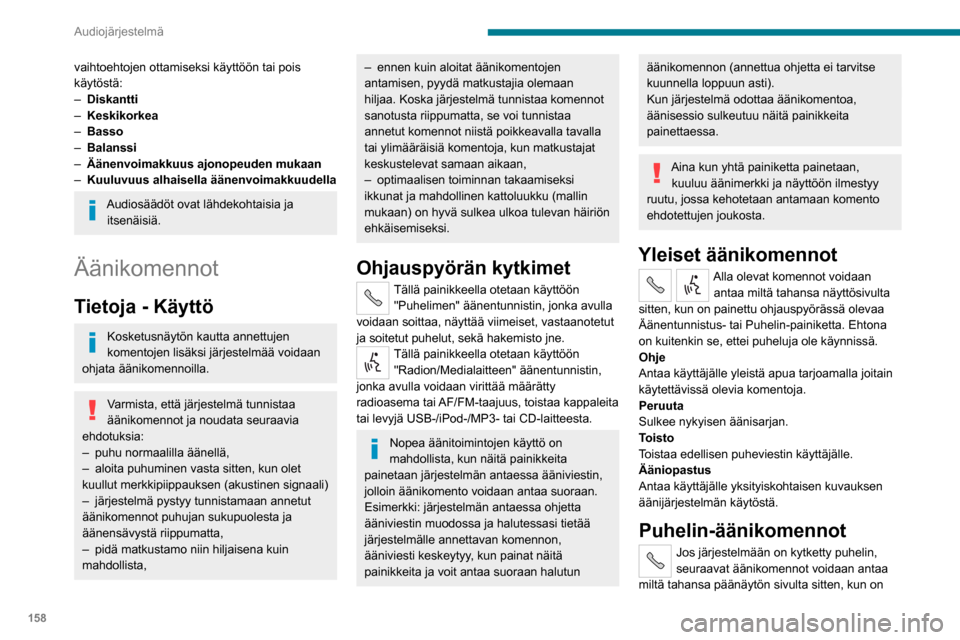

vaihtoehtojen ottamiseksi käyttöön tai pois
käytöstä:
– Diskantti– Keskikorkea– Basso– Balanssi– Äänenvoimakkuus ajonopeuden mukaan– Kuuluvuus alhaisella äänenvoimakkuudella
Audiosäädöt ovat lähdekohtaisia ja itsenäisiä.
Äänikomennot
Tietoja - Käyttö
Kosketusnäytön kautta annettujen
komentojen lisäksi järjestelmää voidaan
ohjata äänikomennoilla.
Varmista, että järjestelmä tunnistaa
äänikomennot ja noudata seuraavia
ehdotuksia:
– puhu normaalilla äänellä,– aloita puhuminen vasta sitten, kun olet kuullut merkkipiippauksen (akustinen signaali)– järjestelmä pystyy tunnistamaan annetut äänikomennot puhujan sukupuolesta ja
äänensävystä riippumatta,
– pidä matkustamo niin hiljaisena kuin mahdollista,
– ennen kuin aloitat äänikomentojen antamisen, pyydä matkustajia olemaan
hiljaa. Koska järjestelmä tunnistaa komennot
sanotusta riippumatta, se voi tunnistaa
annetut komennot niistä poikkeavalla tavalla
tai ylimääräisiä komentoja, kun matkustajat
keskustelevat samaan aikaan,
– optimaalisen toiminnan takaamiseksi ikkunat ja mahdollinen kattoluukku (mallin
mukaan) on hyvä sulkea ulkoa tulevan häiriön
ehkäisemiseksi.
Ohjauspyörän kytkimet
Tällä painikkeella otetaan käyttöön "Puhelimen" äänentunnistin, jonka avulla
voidaan soittaa, näyttää viimeiset, vastaanotetut
ja soitetut puhelut, sekä hakemisto jne.
Tällä painikkeella otetaan käyttöön "Radion/Medialaitteen" äänentunnistin,
jonka avulla voidaan virittää määrätty
radioasema tai AF/FM-taajuus, toistaa kappaleita
tai levyjä USB-/iPod-/MP3- tai CD-laitteesta.
Nopea äänitoimintojen käyttö on
mahdollista, kun näitä painikkeita
painetaan järjestelmän antaessa ääniviestin,
jolloin äänikomento voidaan antaa suoraan.
Esimerkki: järjestelmän antaessa ohjetta
ääniviestin muodossa ja halutessasi tietää
järjestelmälle annettavan komennon,
ääniviesti keskeytyy, kun painat näitä
painikkeita ja voit antaa suoraan halutun
äänikomennon (annettua ohjetta ei tarvitse
kuunnella loppuun asti).
Kun järjestelmä odottaa äänikomentoa,
äänisessio sulkeutuu näitä painikkeita
painettaessa.
Aina kun yhtä painiketta painetaan, kuuluu äänimerkki ja näyttöön ilmestyy
ruutu, jossa kehotetaan antamaan komento
ehdotettujen joukosta.
Yleiset äänikomennot
Alla olevat komennot voidaan antaa miltä tahansa näyttösivulta
sitten, kun on painettu ohjauspyörässä olevaa
Äänentunnistus- tai Puhelin-painiketta. Ehtona
on kuitenkin se, ettei puheluja ole käynnissä.
Ohje
Antaa käyttäjälle yleistä apua tarjoamalla joitain
käytettävissä olevia komentoja.
Peruuta
Sulkee nykyisen äänisarjan.
Toisto
Toistaa edellisen puheviestin käyttäjälle.
Ääniopastus
Antaa käyttäjälle yksityiskohtaisen kuvauksen
äänijärjestelmän käytöstä.
Puhelin-äänikomennot
Jos järjestelmään on kytketty puhelin,
seuraavat äänikomennot voidaan antaa
miltä tahansa päänäytön sivulta sitten, kun on
