PEUGEOT EXPERT 2021 Manual del propietario (in Spanish)

189
Conducción

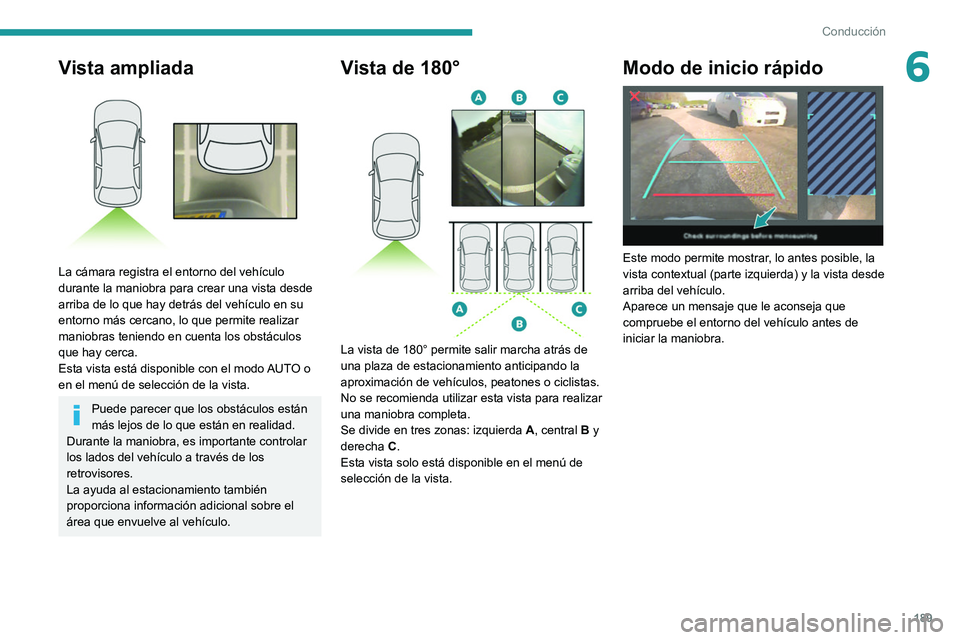

6Vista ampliada

La cámara registra el entorno del vehículo
durante la maniobra para crear una vista desde
arriba de lo que hay detrás del vehículo en su
entorno más cercano, lo que permite realizar
maniobras teniendo en cuenta los obstáculos
que hay cerca.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante controlar
los lados del vehículo a través de los
retrovisores.
La ayuda al estacionamiento también
proporciona información adicional sobre el
área que envuelve al vehículo.
Vista de 180°

La vista de 180° permite salir marcha atrás de
una plaza de estacionamiento anticipando la
aproximación de vehículos, peatones o ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Se divide en tres zonas: izquierda A, central B y
derecha C.
Esta vista solo está disponible en el menú de
selección de la vista.
Modo de inicio rápido

Este modo permite mostrar, lo antes posible, la
vista contextual (parte izquierda) y la vista desde
arriba del vehículo.
Aparece un mensaje que le aconseja que
compruebe el entorno del vehículo antes de
iniciar la maniobra.

Compatibilidad de los
carburantes

Carburantes de gasoil conformes con las normas
EN590, EN16734 y EN16709 que contienen
hasta 7 %, 10 %, 20 % y 30 % de éster metílico
de ácidos grasos respectivamente. El empleo de
carburantes B20 o B30, incluso ocasionalmente,
exige condiciones especiales de mantenimiento
referidas como "Condiciones arduas".

Carburante de gasoil parafínico conforme a la
norma EN15940.
El uso de cualquier otro tipo de (bio)
carburante (aceites vegetales o animales
puros o diluidos, carburante doméstico...)
está terminantemente prohibido, ya que
podría dañar el motor y el circuito de
carburante.
Los únicos aditivos para carburante de
gasoil autorizados son que cumplan con
la norma B715000.
Gasoil a temperaturas bajas
A temperaturas inferiores a 0 °C, la formación
de parafinas en los carburantes diésel de tipo
verano puede impedir el funcionamiento correcto
Durante más de 20 años, la colaboración entre PEUGEOT y TOTAL ha
superado los límites del rendimiento para alcanzar el éxito en las condiciones
más exigentes, obteniendo victorias en las 24 horas de Le Mans y en el Rally
Dakar, así como las logradas por todos nuestros clientes en el ámbito de
los rallies de todo el mundo. Para lograr estos excepcionales resultados, los
equipos de Peugeot Sport han optado por TOTAL QUARTZ, un lubricante
de alta tecnología que protege el motor en las condiciones más extremas.
T Q
del tiempo
TOTAL QUARTZ INEO FIRST es un lubricante de muy alto rendimiento
desarrollado de forma conjunta por los equipos de I+D de Peugeot y Total.
Formulado específicamente para los motores de los vehículos Peugeot, su
innovadora tecnología reduce significativamente las emisiones de CO
2 y
protege el motor contra obstrucciones de forma efectiva.
PEUGEO Y T
UNA ASOCIACI\323N AL SERVICIO
DEL RENDIMIENT
O

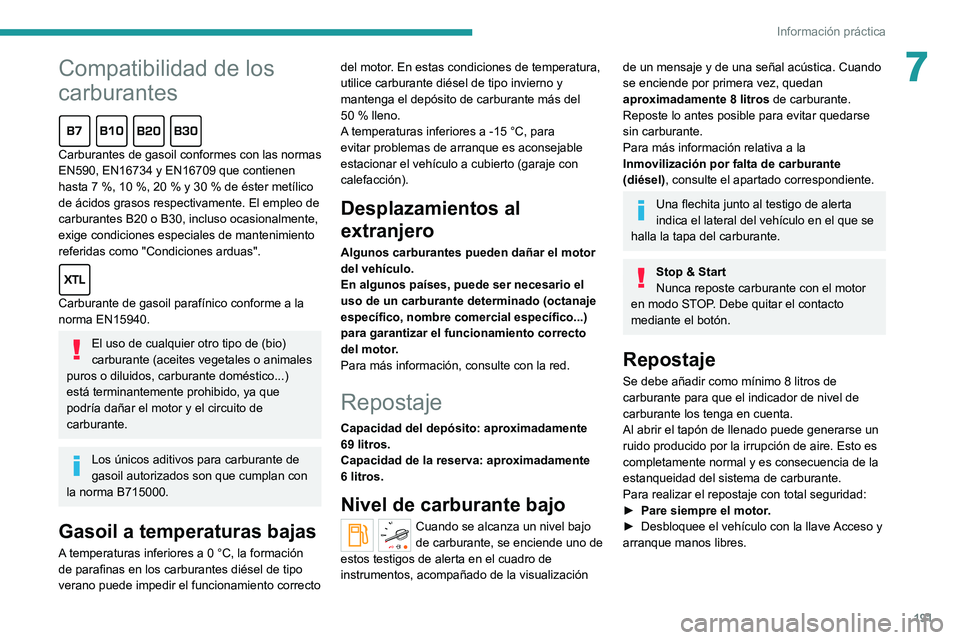

191
Información práctica
7Compatibilidad de los
carburantes
Carburantes de gasoil conformes con las normas
EN590, EN16734 y EN16709 que contienen
hasta 7
%, 10 %, 20 % y 30 % de éster metílico
de ácidos grasos respectivamente. El empleo de
carburantes B20 o B30, incluso ocasionalmente,
exige condiciones especiales de mantenimiento
referidas como "Condiciones arduas".
Carburante de gasoil parafínico conforme a la
norma EN15940.
El uso de cualquier otro tipo de (bio)
carburante (aceites vegetales o animales
puros o diluidos, carburante doméstico...)
está terminantemente prohibido, ya que
podría dañar el motor y el circuito de
carburante.
Los únicos aditivos para carburante de
gasoil autorizados son que cumplan con
la norma B715000.
Gasoil a temperaturas bajas
A temperaturas inferiores a 0 °C, la formación
de parafinas en los carburantes diésel de tipo
verano puede impedir el funcionamiento correcto del motor. En estas condiciones de temperatura,
utilice carburante diésel de tipo invierno y
mantenga el depósito de carburante más del
50
% lleno.
A
temperaturas inferiores a -15
°C, para
evitar problemas de arranque es aconsejable
estacionar el vehículo a cubierto (garaje con
calefacción).
Desplazamientos al
extranjero
Algunos carburantes pueden dañar el motor
del vehículo.
En algunos países, puede ser necesario el
uso de un carburante determinado (octanaje
específico, nombre comercial específico...)
para garantizar el funcionamiento correcto
del motor.
Para más información, consulte con la red.
Repostaje
Capacidad del depósito: aproximadamente
69 litros.
Capacidad de la reserva: aproximadamente
6 litros.
Nivel de carburante bajo
Cuando se alcanza un nivel bajo
de carburante, se enciende uno de
estos testigos de alerta en el cuadro de
instrumentos, acompañado de la visualización
de un mensaje y de una señal acústica. Cuando
se enciende por primera vez, quedan
aproximadamente 8 litros de carburante.
Reposte lo antes posible para evitar quedarse
sin carburante.
Para más información relativa a la
Inmovilización por falta de carburante
(diésel), consulte el apartado correspondiente.
Una flechita junto al testigo de alerta
indica el lateral del vehículo en el que se
halla la tapa del carburante.
Stop & Start
Nunca reposte carburante con el motor
en modo STOP. Debe quitar el contacto
mediante el botón.
Repostaje
Se debe añadir como mínimo 8 litros de
carburante para que el indicador de nivel de
carburante los tenga en cuenta.
Al abrir el tapón de llenado puede generarse un
ruido producido por la irrupción de aire. Esto es
completamente normal y es consecuencia de la
estanqueidad del sistema de carburante.
Para realizar el repostaje con total seguridad:
►
Pare siempre el motor.
►Desbloquee el vehículo con la llave Acceso y
arranque manos libres.

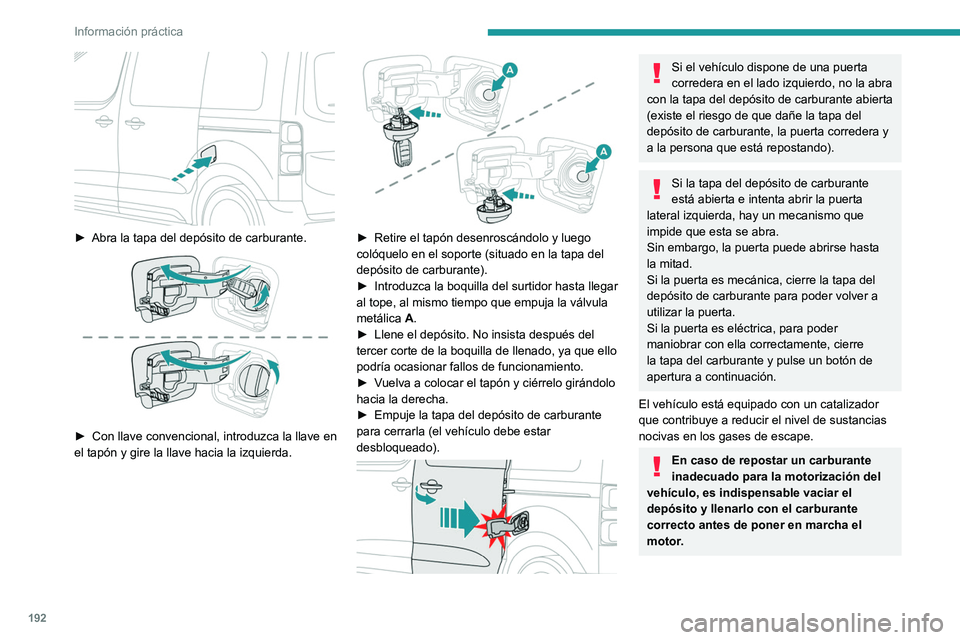

192
Información práctica

► Abra la tapa del depósito de carburante.

► Con llave convencional, introduzca la llave en
el tapón y gire la llave hacia la izquierda.


► Retire el tapón desenroscándolo y luego
colóquelo en el soporte (situado en la tapa del
depósito de carburante).
►

Introduzca la boquilla del surtidor hasta llegar
al tope, al mismo tiempo que empuja la válvula
metálica

A.
►

Llene el depósito. No insista después del
tercer corte de la boquilla de llenado, ya que ello
podría ocasionar fallos de funcionamiento.
►


V
uelva a colocar el tapón y ciérrelo girándolo
hacia la derecha.
►

Empuje la tapa del depósito de carburante
para cerrarla (el vehículo debe estar
desbloqueado).


Si el vehículo dispone de una puerta
corredera en el lado izquierdo, no la abra
con la tapa del depósito de carburante abierta
(existe el riesgo de que dañe la tapa del
depósito de carburante, la puerta corredera y
a la persona que está repostando).
Si la tapa del depósito de carburante
está abierta e intenta abrir la puerta
lateral izquierda, hay un mecanismo que
impide que esta se abra.
Sin embargo, la puerta puede abrirse hasta
la mitad.
Si la puerta es mecánica, cierre la tapa del
depósito de carburante para poder volver a
utilizar la puerta.
Si la puerta es eléctrica, para poder
maniobrar con ella correctamente, cierre
la tapa del carburante y pulse un botón de
apertura a continuación.
El vehículo está equipado con un catalizador
que contribuye a reducir el nivel de sustancias
nocivas en los gases de escape.
En caso de repostar un carburante
inadecuado para la motorización del
vehículo, es indispensable vaciar el
depósito y llenarlo con el carburante
correcto antes de poner en marcha el
motor.
Corte de la alimentación de
carburante
El vehículo está equipado con un dispositivo
de seguridad que corta la alimentación de
carburante en caso de choque.
Sistema anticonfusión de
carburante diésel
Dispositivo mecánico que impide llenar el
depósito de un vehículo diésel con gasolina.
Evita el riesgo de que se produzcan daños en
motor causados por repostar con el carburante
incorrecto.
El sistema anticonfusión, situado en la entrada
del depósito, aparece al retirar el tapón.


Al introducir la pistola de llenado de gasolina
en un depósito Diésel, esta hace tope con la
válvula. El sistema permanece bloqueado,
impidiendo el llenado.

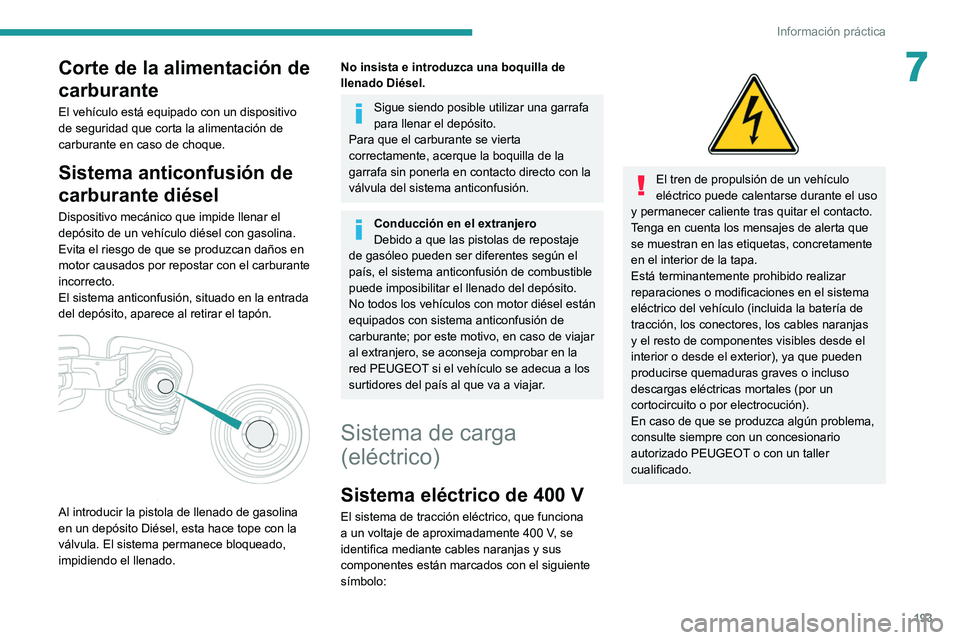

193
Información práctica
7Corte de la alimentación de
carburante
El vehículo está equipado con un dispositivo
de seguridad que corta la alimentación de
carburante en caso de choque.
Sistema anticonfusión de
carburante diésel
Dispositivo mecánico que impide llenar el
depósito de un vehículo diésel con gasolina.
Evita el riesgo de que se produzcan daños en
motor causados por repostar con el carburante
incorrecto.
El sistema anticonfusión, situado en la entrada
del depósito, aparece al retirar el tapón.


Al introducir la pistola de llenado de gasolina
en un depósito Diésel, esta hace tope con la
válvula. El sistema permanece bloqueado,
impidiendo el llenado.
No insista e introduzca una boquilla de
llenado Diésel.
Sigue siendo posible utilizar una garrafa
para llenar el depósito.
Para que el carburante se vierta
correctamente, acerque la boquilla de la
garrafa sin ponerla en contacto directo con la
válvula del sistema anticonfusión.
Conducción en el extranjero
Debido a que las pistolas de repostaje
de gasóleo pueden ser diferentes según el
país, el sistema anticonfusión de combustible
puede imposibilitar el llenado del depósito.
No todos los vehículos con motor diésel están
equipados con sistema anticonfusión de
carburante; por este motivo, en caso de viajar
al extranjero, se aconseja comprobar en la
red PEUGEOT si el vehículo se adecua a los
surtidores del país al que va a viajar.
Sistema de carga
(eléctrico)
Sistema eléctrico de 400 V
El sistema de tracción eléctrico, que funciona
a un voltaje de aproximadamente 400 V, se
identifica mediante cables naranjas y sus
componentes están marcados con el siguiente
símbolo:


El tren de propulsión de un vehículo
eléctrico puede calentarse durante el uso
y permanecer caliente tras quitar el contacto.
Tenga en cuenta los mensajes de alerta que
se muestran en las etiquetas, concretamente
en el interior de la tapa.
Está terminantemente prohibido realizar
reparaciones o modificaciones en el sistema
eléctrico del vehículo (incluida la batería de
tracción, los conectores, los cables naranjas
y el resto de componentes visibles desde el
interior o desde el exterior), ya que pueden
producirse quemaduras graves o incluso
descargas eléctricas mortales (por un
cortocircuito o por electrocución).
En caso de que se produzca algún problema,
consulte siempre con un concesionario
autorizado PEUGEOT o con un taller
cualificado.

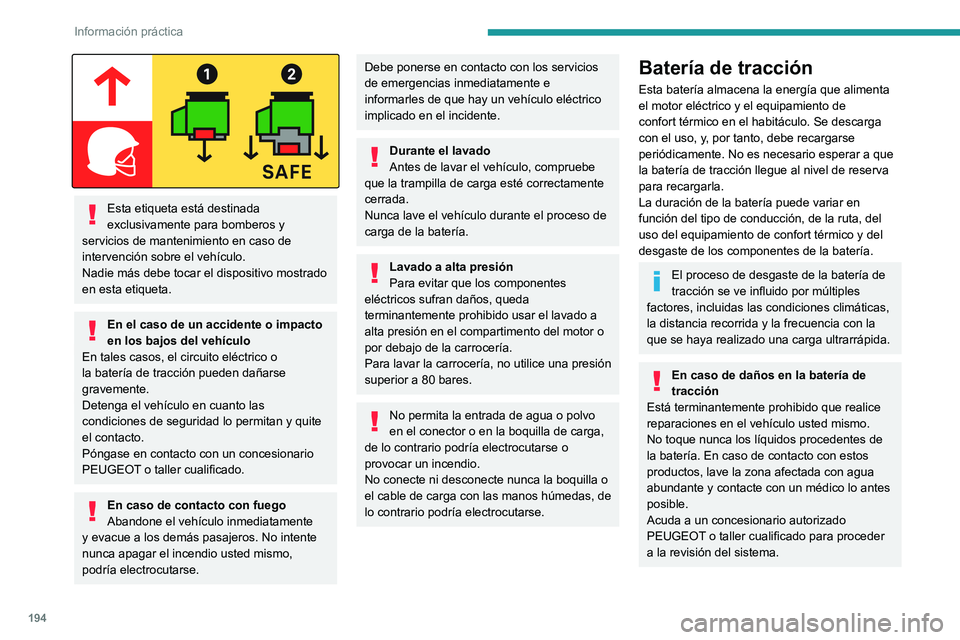

194
Información práctica

Esta etiqueta está destinada
exclusivamente para bomberos y
servicios de mantenimiento en caso de
intervención sobre el vehículo.
Nadie más debe tocar el dispositivo mostrado
en esta etiqueta.
En el caso de un accidente o impacto
en los bajos del vehículo
En tales casos, el circuito eléctrico o
la batería de tracción pueden dañarse
gravemente.
Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
En caso de contacto con fuego
Abandone el vehículo inmediatamente
y evacue a los demás pasajeros. No intente
nunca apagar el incendio usted mismo,
podría electrocutarse.
Debe ponerse en contacto con los servicios
de emergencias inmediatamente e
informarles de que hay un vehículo eléctrico
implicado en el incidente.
Durante el lavado
Antes de lavar el vehículo, compruebe
que la trampilla de carga esté correctamente
cerrada.
Nunca lave el vehículo durante el proceso de
carga de la batería.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocería.
Para lavar la carrocería, no utilice una presión
superior a 80 bares.
No permita la entrada de agua o polvo
en el conector o en la boquilla de carga,
de lo contrario podría electrocutarse o
provocar un incendio.
No conecte ni desconecte nunca la boquilla o
el cable de carga con las manos húmedas, de
lo contrario podría electrocutarse.
Batería de tracción
Esta batería almacena la energía que alimenta
el motor eléctrico y el equipamiento de
confort térmico en el habitáculo. Se descarga
con el uso, y, por tanto, debe recargarse
periódicamente. No es necesario esperar a que
la batería de tracción llegue al nivel de reserva
para recargarla.
La duración de la batería puede variar en
función del tipo de conducción, de la ruta, del
uso del equipamiento de confort térmico y del
desgaste de los componentes de la batería.
El proceso de desgaste de la batería de
tracción se ve influido por múltiples
factores, incluidas las condiciones climáticas,
la distancia recorrida y la frecuencia con la
que se haya realizado una carga ultrarrápida.
En caso de daños en la batería de
tracción
Está terminantemente prohibido que realice
reparaciones en el vehículo usted mismo.
No toque nunca los líquidos procedentes de
la batería. En caso de contacto con estos
productos, lave la zona afectada con agua
abundante y contacte con un médico lo antes
posible.
Acuda a un concesionario autorizado
PEUGEOT o taller cualificado para proceder
a la revisión del sistema.
Conectores de carga y
testigos


1. Conectores de carga
2. Botón de activación de la carga programada
3. Testigo de bloqueo de la boquilla
Rojo fijo: boquilla colocada correctamente y
bloqueada en el conector.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
4. Testigo de carga

195
Información práctica

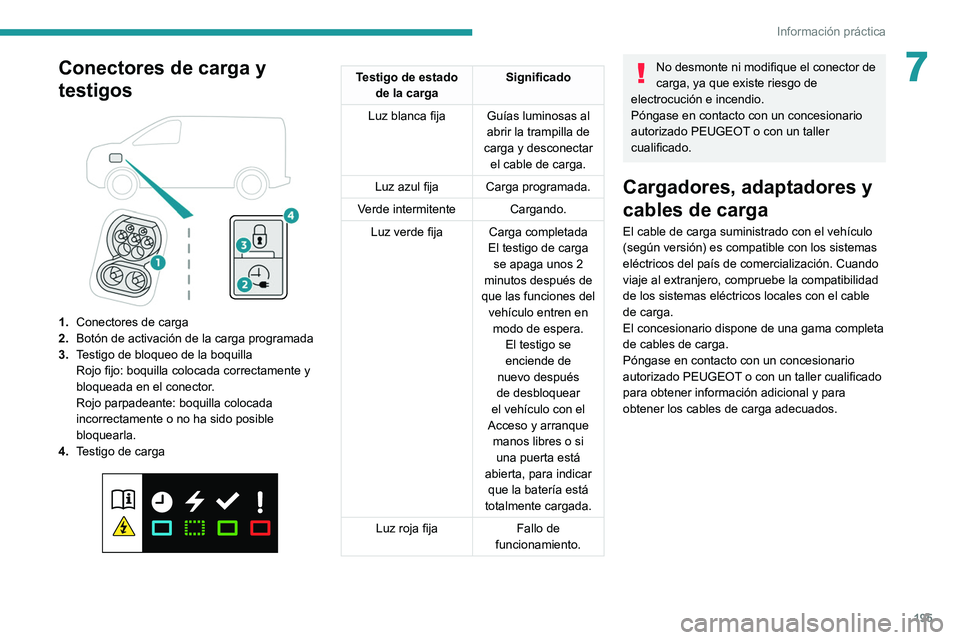

7Conectores de carga y
testigos


1.Conectores de carga
2. Botón de activación de la carga programada
3. Testigo de bloqueo de la boquilla
Rojo fijo: boquilla colocada correctamente y
bloqueada en el conector.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
4. Testigo de carga


Testigo de estado
de la carga Significado
Luz blanca fija Guías luminosas al
abrir la trampilla de
carga y desconectar el cable de carga.
Luz azul fija Carga programada.
Verde intermitente Cargando. Luz verde fija Carga completada
El testigo de carga se apaga unos 2
minutos después de
que las funciones del vehículo entren en modo de espera. El testigo se
enciende de
nuevo después
de desbloquear
el vehículo con el
Acceso y arranque manos libres o si una puerta está
abierta, para indicar que la batería está
totalmente cargada.
Luz roja fija Fallo de
funcionamiento.No desmonte ni modifique el conector de
carga, ya que existe riesgo de
electrocución e incendio.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller
cualificado.
Cargadores, adaptadores y
cables de carga
El cable de carga suministrado con el vehículo
(según versión) es compatible con los sistemas
eléctricos del país de comercialización. Cuando
viaje al extranjero, compruebe la compatibilidad
de los sistemas eléctricos locales con el cable
de carga.
El concesionario dispone de una gama completa
de cables de carga.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller cualificado
para obtener información adicional y para
obtener los cables de carga adecuados.

196
Información práctica

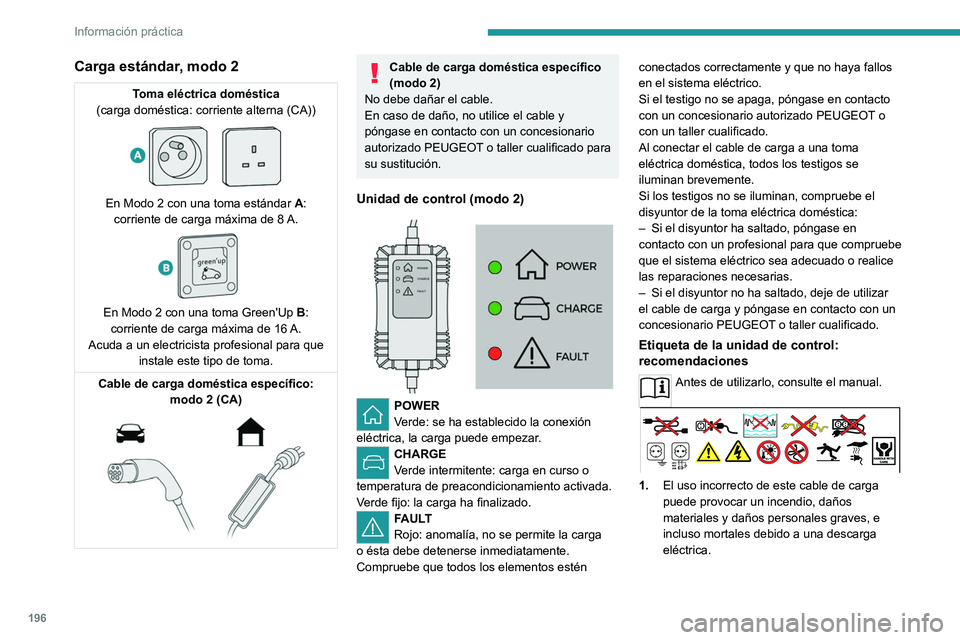

Carga estándar, modo 2
Toma eléctrica doméstica
(carga doméstica: corriente alterna (CA))


En Modo 2 con una toma estándar A:
corriente de carga máxima de 8 A.

En Modo 2 con una toma Green'Up B:
corriente de carga máxima de 16 A.
Acuda a un electricista profesional para que instale este tipo de toma.
Cable de carga doméstica específico: modo 2 (CA)


Cable de carga doméstica específico
(modo 2)
No debe dañar el cable.
En caso de daño, no utilice el cable y
póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
su sustitución.
Unidad de control (modo 2)


POWER
Verde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE
Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT
Rojo: anomalía, no se permite la carga
o ésta debe detenerse inmediatamente.
Compruebe que todos los elementos estén conectados correctamente y que no haya fallos
en el sistema eléctrico.
Si el testigo no se apaga, póngase en contacto
con un concesionario autorizado PEUGEOT o
con un taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se
iluminan brevemente.
Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica:
–

Si el disyuntor ha saltado, póngase en
contacto con
un profesional para que compruebe
que el sistema eléctrico sea adecuado o realice
las reparaciones necesarias.
–
Si el disyuntor no ha saltado, deje de utilizar
el cable de carga y póngase en contacto con un
concesionario PEUGEOT
o taller cualificado.
Etiqueta de la unidad de control:
recomendaciones
Antes de utilizarlo, consulte el manual.
1.
El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.

197
Información práctica

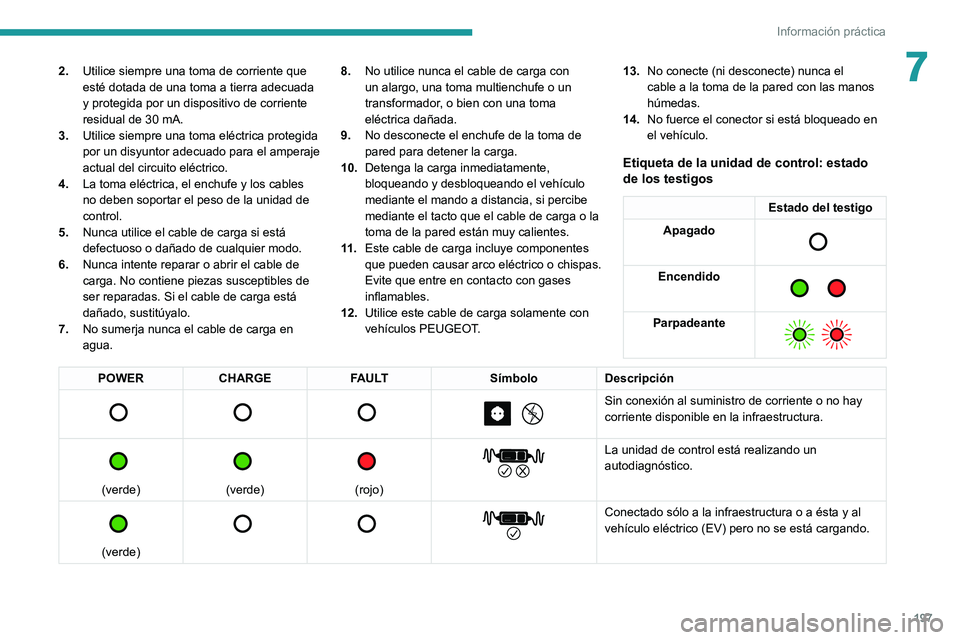

72.Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
4. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
7. No sumerja nunca el cable de carga en
agua. 8.
No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma
eléctrica dañada.
9. No desconecte el enchufe de la toma de
pared para detener la carga.
10. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehículo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes.
11 . Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
12. Utilice este cable de carga solamente con
vehículos PEUGEOT. 13.
No conecte (ni desconecte) nunca el
cable a la toma de la pared con las manos
húmedas.
14. No fuerce el conector si está bloqueado en
el vehículo.
Etiqueta de la unidad de control: estado
de los testigos
Estado del testigo
Apagado

Encendido

Parpadeante

POWER CHARGE FAULT SímboloDescripción

Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.


(verde)


(verde)


(rojo)


La unidad de control está realizando un
autodiagnóstico.


(verde)


Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.

198
Información práctica

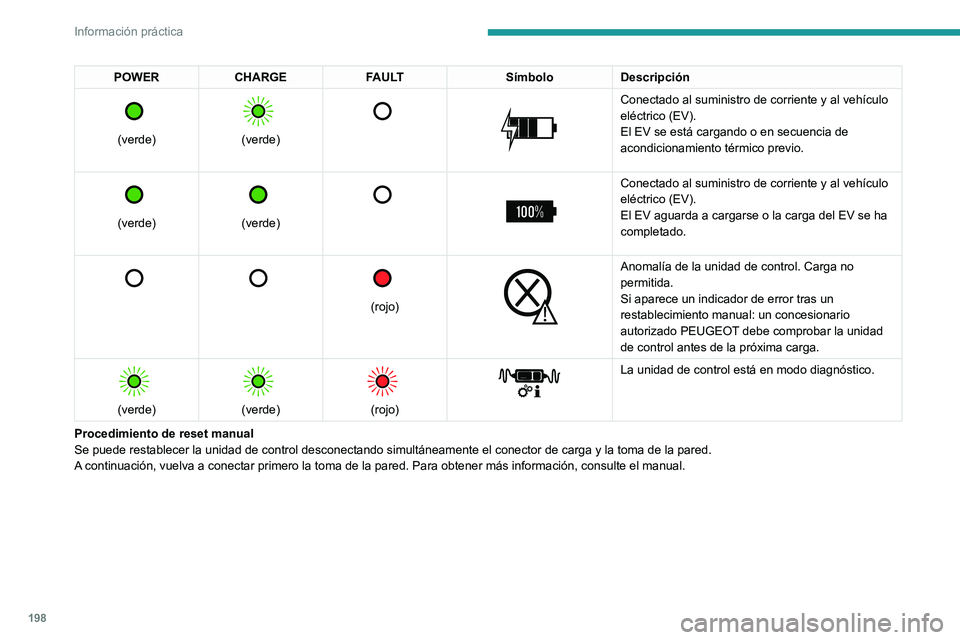

POWERCHARGE FAULT SímboloDescripción

(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.


(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.


(rojo)


Anomalía de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad
de control antes de la próxima carga.


(verde)


(verde)


(rojo)


La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.
Carga rápida, modo 3
Unidad de carga rápida (Wallbox)
(carga rápida: corriente alterna monofase o trifase (CA))


Según versión, en modo 3 con una unidad
de carga rápida (Wallbox): corriente de carga máxima de 32 A.
Cable de carga, modo 3 (CA)


Unidad de carga rápida (Wallbox)
No desmonte ni modifique la unidad
de carga, existe riesgo de electrocución e
incendio.
Consulte las instrucciones de funcionamiento
en el manual de usuario del fabricante de la
unidad de carga.
