229
En caso de avería

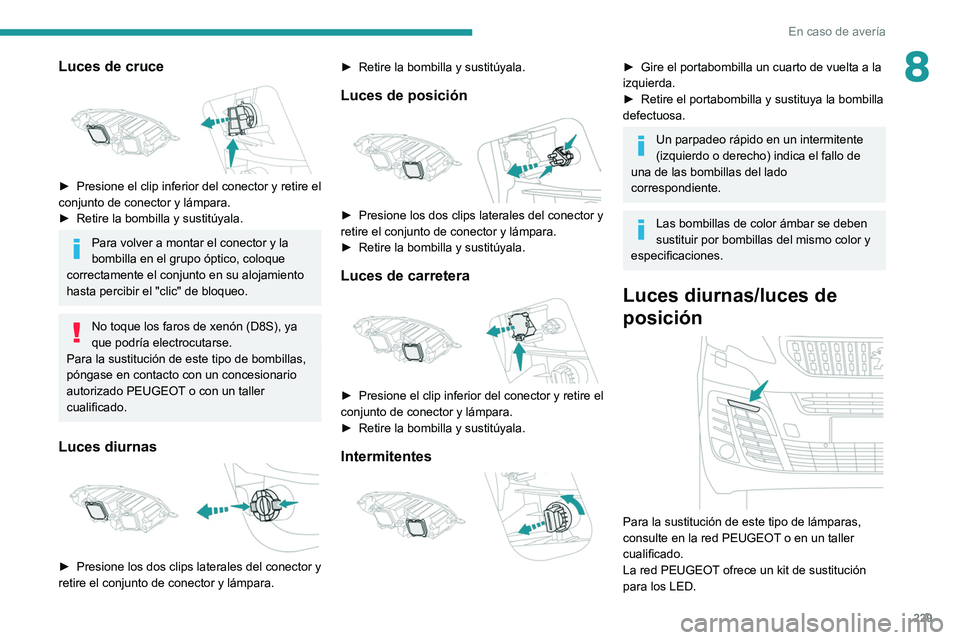

8Luces de cruce

► Presione el clip inferior del conector y retire el
conjunto de conector y lámpara.
►

Retire la bombilla y sustitúyala.
Para volver a montar el conector y la
bombilla en el grupo óptico, coloque
correctamente el conjunto en su alojamiento
hasta percibir el "clic" de bloqueo.
No toque los faros de xenón (D8S), ya
que podría electrocutarse.
Para la sustitución de este tipo de bombillas,
póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller
cualificado.
Luces diurnas

► Presione los dos clips laterales del conector y
retire el conjunto de conector y lámpara. ►

Retire la bombilla y sustitúyala.
Luces de posición

► Presione los dos clips laterales del conector y
retire el conjunto de conector y lámpara.
►

Retire la bombilla y sustitúyala.
Luces de carretera

► Presione el clip inferior del conector y retire el
conjunto de conector y lámpara.
►

Retire la bombilla y sustitúyala.
Intermitentes

► Gire el portabombilla un cuarto de vuelta a la
izquierda.
►

Retire el portabombilla y sustituya la bombilla
defectuosa.
Un parpadeo rápido en un intermitente
(izquierdo o derecho) indica el fallo de
una de las bombillas del lado
correspondiente.
Las bombillas de color ámbar se deben
sustituir por bombillas del mismo color y
especificaciones.
Luces diurnas/luces de
posición


Para la sustitución de este tipo de lámparas,
consulte en la red PEUGEOT o en un taller
cualificado.
La red PEUGEOT ofrece un kit de sustitución
para los LED.

230
En caso de avería

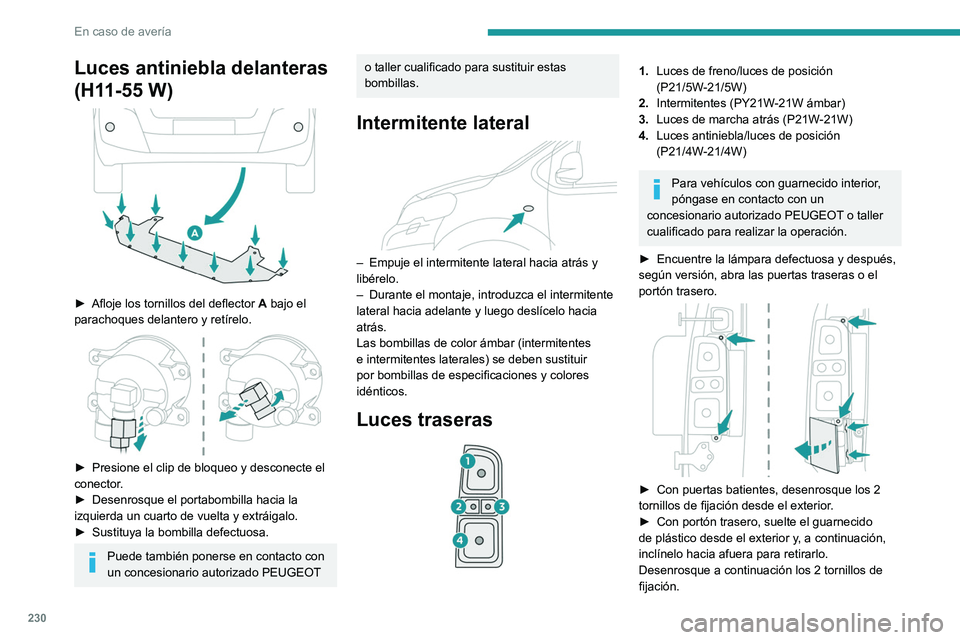

Luces antiniebla delanteras
(H11-55 W)


► Afloje los tornillos del deflector A bajo el
parachoques delantero y retírelo.


► Presione el clip de bloqueo y desconecte el
conector .
►

Desenrosque el portabombilla hacia la
izquierda un cuarto de vuelta y extráigalo.
►


Sustituya la bombilla defectuosa.
Puede también ponerse en contacto con
un concesionario autorizado PEUGEOT
o taller cualificado para sustituir estas
bombillas.
Intermitente lateral

– Empuje el intermitente lateral hacia atrás y
libérelo.
–

Durante el montaje, introduzca el intermitente
lateral hacia adelante y luego deslícelo hacia
atrás.
Las bombillas de color ámbar (intermitentes
e intermitentes laterales) se deben sustituir
por bombillas de especificaciones y colores
idénticos.
Luces traseras

1. Luces de freno/luces de posición
(P21/5W-21/5W)
2. Intermitentes (PY21W-21W ámbar)
3. Luces de marcha atrás (P21W-21W)
4. Luces antiniebla/luces de posición
(P21/4W-21/4W)
Para vehículos con guarnecido interior,
póngase en contacto con un
concesionario autorizado PEUGEOT o taller
cualificado para realizar la operación.
►

Encuentre la lámpara defectuosa y después,
según versión, abra las puertas traseras o el
portón trasero.


► Con puertas batientes, desenrosque los 2
tornillos de fijación desde el exterior .
►

Con portón trasero, suelte el guarnecido
de plástico desde el exterior y

, a continuación,
inclínelo hacia afuera para retirarlo.
Desenrosque a continuación los 2 tornillos de
fijación.

231
En caso de avería
8

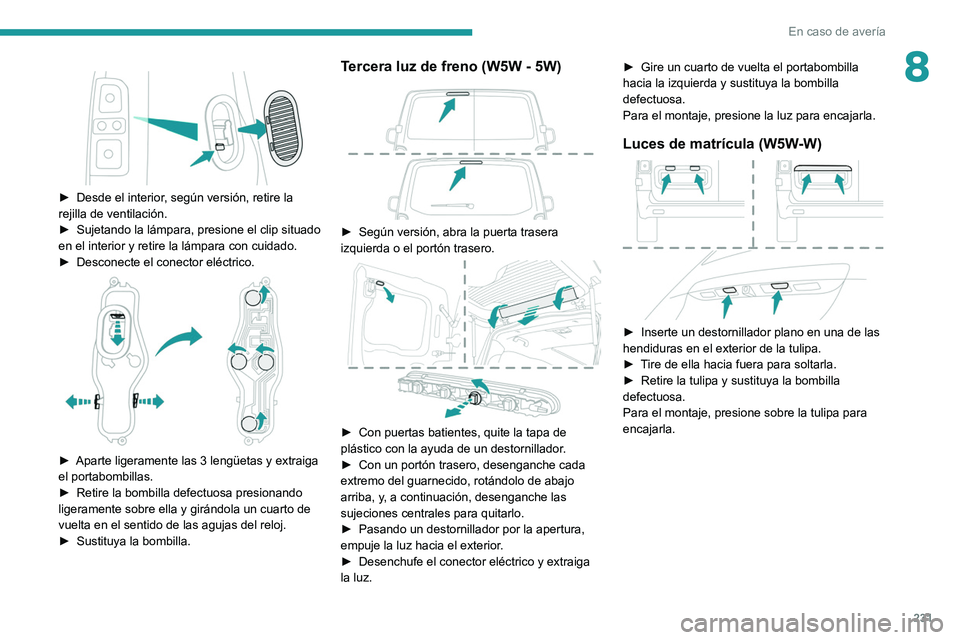

► Desde el interior, según versión, retire la
rejilla de ventilación.
►

Sujetando la lámpara, presione el clip situado
en el interior y retire la lámpara con cuidado.
►


Desconecte el conector eléctrico.

► Aparte ligeramente las 3 lengüetas y extraiga
el portabombillas.
►

Retire la bombilla defectuosa presionando
ligeramente sobre ella y girándola un cuarto de
vuelta en el sentido de las agujas del reloj.
►


Sustituya la bombilla.
Tercera luz de freno (W5W - 5W)

► Según versión, abra la puerta trasera
izquierda o el portón trasero.


► Con puertas batientes, quite la tapa de
plástico con la ayuda de un destornillador .
►

Con un portón trasero, desenganche cada
extremo del guarnecido, rotándolo de abajo
arriba, y

, a continuación, desenganche las
sujeciones centrales para quitarlo.
►

Pasando un destornillador por la apertura,
empuje la luz hacia el exterior

.
►

Desenchufe el conector eléctrico y extraiga
la luz. ►


Gire un cuarto de vuelta el portabombilla
hacia la izquierda y sustituya la bombilla
defectuosa.
Para el montaje, presione la luz para encajarla.
Luces de matrícula (W5W-W)

► Inserte un destornillador plano en una de las
hendiduras en el exterior de la tulipa.
►

T
ire de ella hacia fuera para soltarla.
►

Retire la tulipa y sustituya la bombilla
defectuosa.
Para el montaje, presione sobre la tulipa para
encajarla.

232
En caso de avería

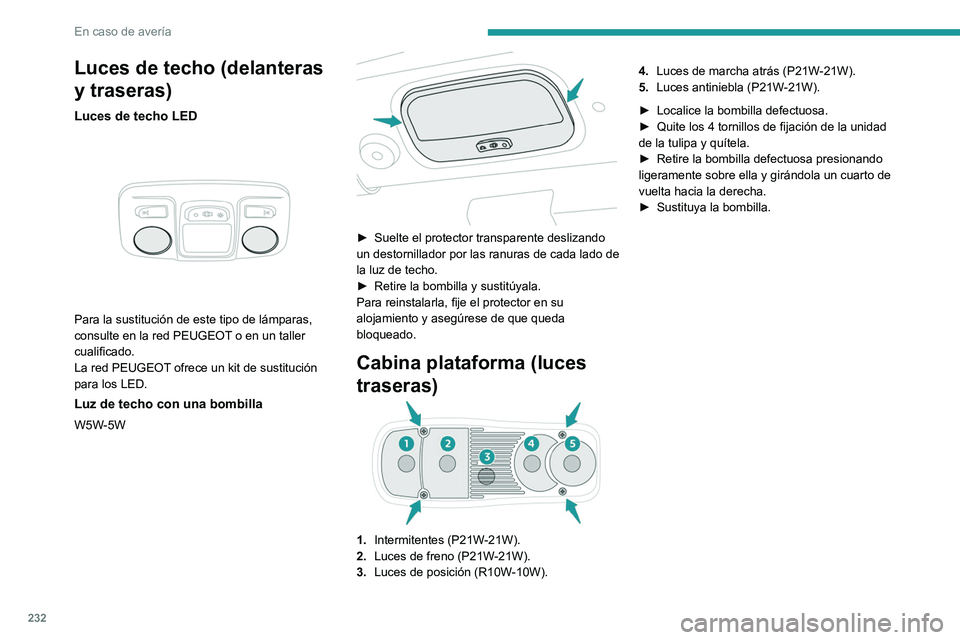

Luces de techo (delanteras
y traseras)
Luces de techo LED

Para la sustitución de este tipo de lámparas,
consulte en la red PEUGEOT o en un taller
cualificado.
La red PEUGEOT ofrece un kit de sustitución
para los LED.
Luz de techo con una bombilla
W5W-5W

► Suelte el protector transparente deslizando
un destornillador por las ranuras de cada lado de
la luz de techo.
►

Retire la bombilla y sustitúyala.
Para reinstalarla, fije el protector en su
alojamiento y asegúrese de que queda
bloqueado.
Cabina plataforma (luces
traseras)
1. Intermitentes (P21W-21W).
2. Luces de freno (P21W-21W).
3. Luces de posición (R10W-10W). 4.
Luces de marcha atrás (P21W-21W).
5. Luces antiniebla (P21W-21W).
►
Localice la bombilla defectuosa.
►

Quite los 4 tornillos de fijación de la unidad
de la tulipa y quítela.
►

Retire la bombilla defectuosa presionando
ligeramente sobre ella y girándola un cuarto de
vuelta hacia la derecha.
►

Sustituya la bombilla.
Cambio de un fusible
Acceso a las herramientas
y a la caja de fusibles del
salpicadero


Las pinzas de extracción y los fusibles están
situados detrás de la tapa de la caja de fusibles.
► Suelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
► Retire completamente la tapa.

233
En caso de avería

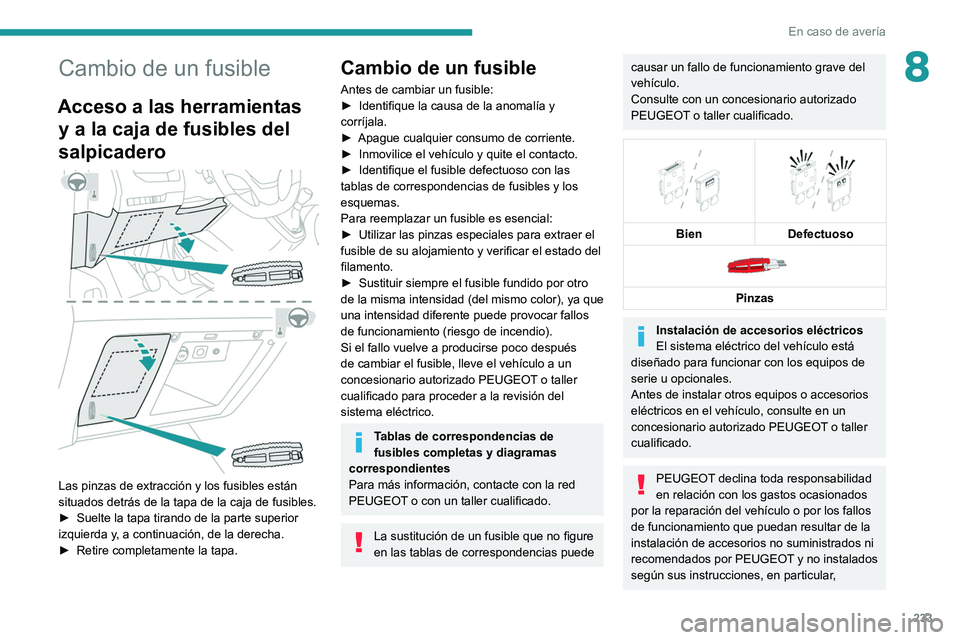

8Cambio de un fusible
Acceso a las herramientas y a la caja de fusibles del
salpicadero


Las pinzas de extracción y los fusibles están
situados detrás de la tapa de la caja de fusibles.
►

Suelte la tapa tirando de la parte superior
izquierda y

, a continuación, de la derecha.
►

Retire completamente la tapa.
Cambio de un fusible
Antes de cambiar un fusible:
► Identifique la causa de la anomalía y
corríjala.
►

Apague cualquier consumo de corriente.
►


Inmovilice el vehículo y quite el contacto.
►


Identifique el fusible defectuoso con las
tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
►


Utilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado del
filamento.
►


Sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color), ya que
una intensidad diferente puede provocar fallos
de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse poco después
de cambiar el fusible, lleve el vehículo a un
concesionario autorizado PEUGEOT

o taller
cualificado para proceder a la revisión del
sistema eléctrico.
Tablas de correspondencias de
fusibles completas y diagramas
correspondientes
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
La sustitución de un fusible que no figure
en las tablas de correspondencias puede
causar un fallo de funcionamiento grave del
vehículo.
Consulte con un concesionario autorizado
PEUGEOT o taller cualificado.


Bien
Defectuoso

Pinzas
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte en un
concesionario autorizado PEUGEOT o taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,

234
En caso de avería
cuando el consumo eléctrico del conjunto de
los dispositivos adicionales conectados
supera los 10 miliamperios.
Para más información relativa a la
instalación de un enganche de remolque
o de un equipo de tipo TAXI, consulte en la
red PEUGEOT.

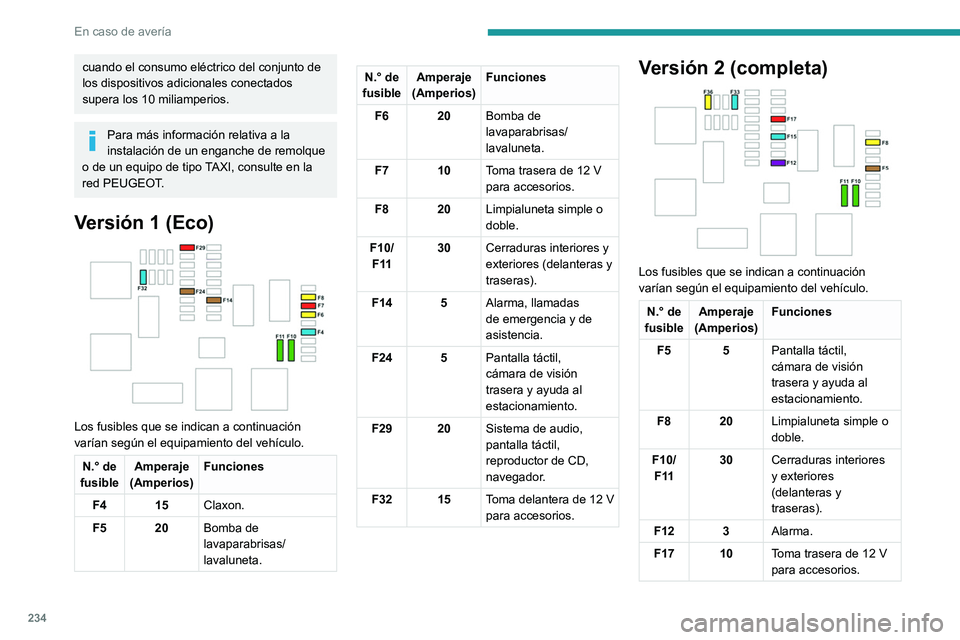

Versión 1 (Eco)

Los fusibles que se indican a continuación
varían según el equipamiento del vehículo.
N.° de
fusible Amperaje
(Amperios) Funciones
F4 15 Claxon.
F5 20 Bomba de
lavaparabrisas/
lavaluneta.
N.° de
fusible Amperaje
(Amperios) Funciones
F6 20 Bomba de
lavaparabrisas/
lavaluneta.
F7 10 Toma trasera de 12
V
para accesorios.
F8 20 Limpialuneta simple o
doble.
F10/ F 11 30
Cerraduras interiores y
exteriores (delanteras y
traseras).
F14 5 Alarma, llamadas
de emergencia y de
asistencia.
F24 5 Pantalla táctil,
cámara de visión
trasera y ayuda al
estacionamiento.
F29 20 Sistema de audio,
pantalla táctil,
reproductor de CD,
navegador.
F32 15 Toma delantera de 12
V
para accesorios.Versión 2 (completa)

Los fusibles que se indican a continuación
varían según el equipamiento del vehículo.
N.° de
fusible Amperaje
(Amperios) Funciones
F5 5 Pantalla táctil,
cámara de visión
trasera y ayuda al
estacionamiento.
F8 20 Limpialuneta simple o
doble.
F10/ F 11 30
Cerraduras interiores
y exteriores
(delanteras y
traseras).
F12 3 Alarma.
F17 10 Toma trasera de 12
V
para accesorios.
N.° de
fusible Amperaje
(Amperios) Funciones
F33 15 Toma delantera de
12 V para accesorios.
F36 20 Sistema de audio,
pantalla táctil,
reproductor de CD,
navegador.
Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles

► Desbloquee los dos cierres A.
► Retire la tapa.
► Sustituya el fusible.

235
En caso de avería

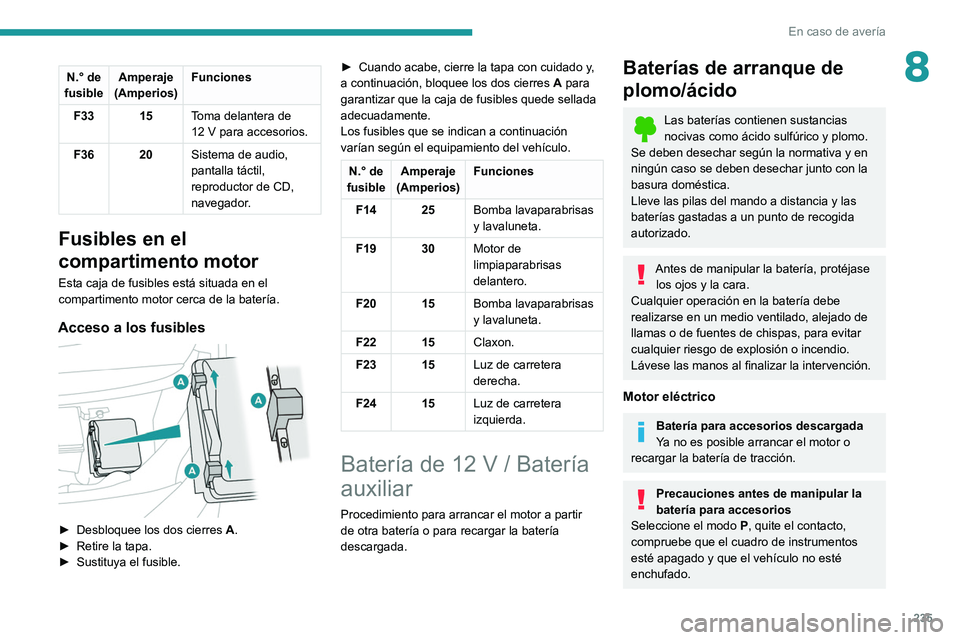

8N.° de
fusible Amperaje
(Amperios) Funciones
F33 15 Toma delantera de
12
V para accesorios.
F36 20 Sistema de audio,
pantalla táctil,
reproductor de CD,
navegador.
Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles

► Desbloquee los dos cierres A .
► Retire la tapa.
►

Sustituya el fusible. ►


Cuando acabe, cierre la tapa con cuidado y
,
a continuación, bloquee los dos cierres A para
garantizar que la caja de fusibles quede sellada
adecuadamente.
Los fusibles que se indican a continuación
varían según el equipamiento del vehículo.
N.° de
fusible Amperaje
(Amperios) Funciones
F14 25 Bomba lavaparabrisas
y lavaluneta.
F19 30 Motor de
limpiaparabrisas
delantero.
F20 15 Bomba lavaparabrisas
y lavaluneta.
F22 15 Claxon.
F23 15 Luz de carretera
derecha.
F24 15 Luz de carretera
izquierda.
Batería de 12 V / Batería
auxiliar
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo/ácido
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa y en
ningún caso se deben desechar junto con la
basura doméstica.
Lleve las pilas del mando a distancia y las
baterías gastadas a un punto de recogida
autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la intervención.
Motor eléctrico
Batería para accesorios descargada
Ya no es posible arrancar el motor o
recargar la batería de tracción.
Precauciones antes de manipular la
batería para accesorios
Seleccione el modo P, quite el contacto,
compruebe que el cuadro de instrumentos
esté apagado y que el vehículo no esté
enchufado.

236
En caso de avería

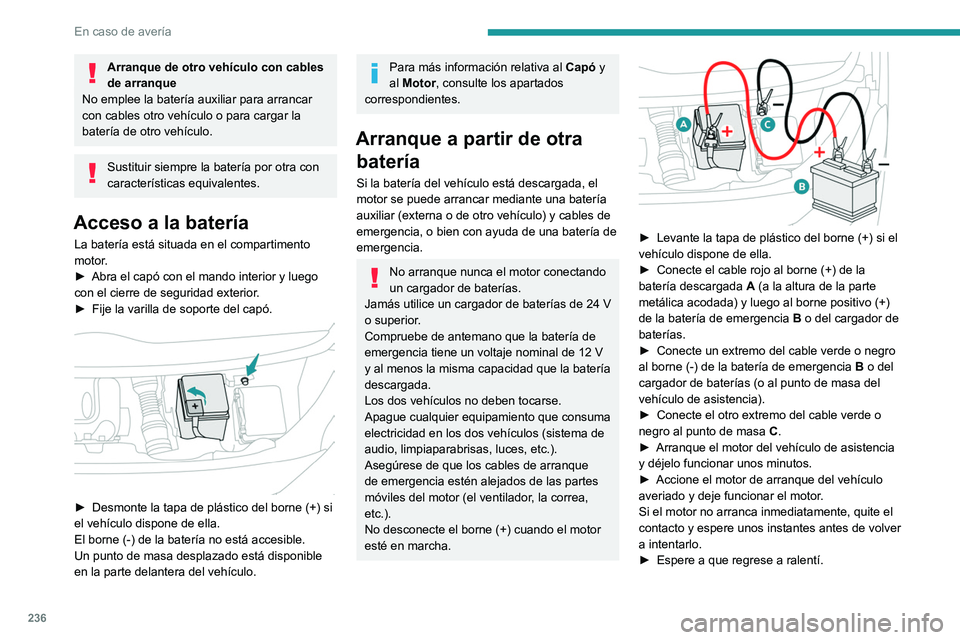

Arranque de otro vehículo con cables
de arranque
No emplee la batería auxiliar para arrancar
con cables otro vehículo o para cargar la
batería de otro vehículo.
Sustituir siempre la batería por otra con
características equivalentes.
Acceso a la batería
La batería está situada en el compartimento
motor.
►

Abra el capó con el mando interior y luego
con el cierre de seguridad exterior

.
►

Fije la varilla de soporte del capó.

► Desmonte la tapa de plástico del borne (+) si
el vehículo dispone de ella.
El borne (-) de la batería no está accesible.
Un punto de masa desplazado está disponible
en la parte delantera del vehículo.
Para más información relativa al Capó y
al Motor, consulte los apartados
correspondientes.
Arranque a partir de otra batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería de
emergencia.
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un cargador de baterías de 24
V
o superior.
Compruebe de antemano que la batería de
emergencia tiene un voltaje nominal de 12
V
y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague cualquier equipamiento que consuma
electricidad en los dos vehículos (sistema de
audio, limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de arranque
de emergencia estén alejados de las partes
móviles del motor (el ventilador, la correa,
etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.


► Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►

Conecte el cable rojo al borne (+) de la
batería descargada


A
(a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería de emergencia B o del cargador de
baterías.
►

Conecte un extremo del cable verde o negro
al borne (-) de la batería de emergencia B

o del
cargador de baterías (o al punto de masa del
vehículo de asistencia).
►

Conecte el otro extremo del cable verde o
negro al punto de masa C

.
►

Arranque el motor del vehículo de asistencia
y déjelo funcionar unos minutos.
►


Accione el motor de arranque del vehículo
averiado y deje funcionar el motor

.
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
►

Espere a que regrese a ralentí.
► Desconecte los cables de arranque de
emergencia en orden inverso.
► Vuelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
► Deje el motor en marcha durante al menos
30 minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funcionalidades del
vehículo.
Para la desconexión, efectúe estas
operaciones en el orden inverso.
Caja de cambios automática
Nunca intente arrancar el motor
empujando el vehículo.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
– Al utilizar el vehículo principalmente en
trayectos cortos.
– En previsión de una inmovilización prolongada
de varias semanas.

237
En caso de avería

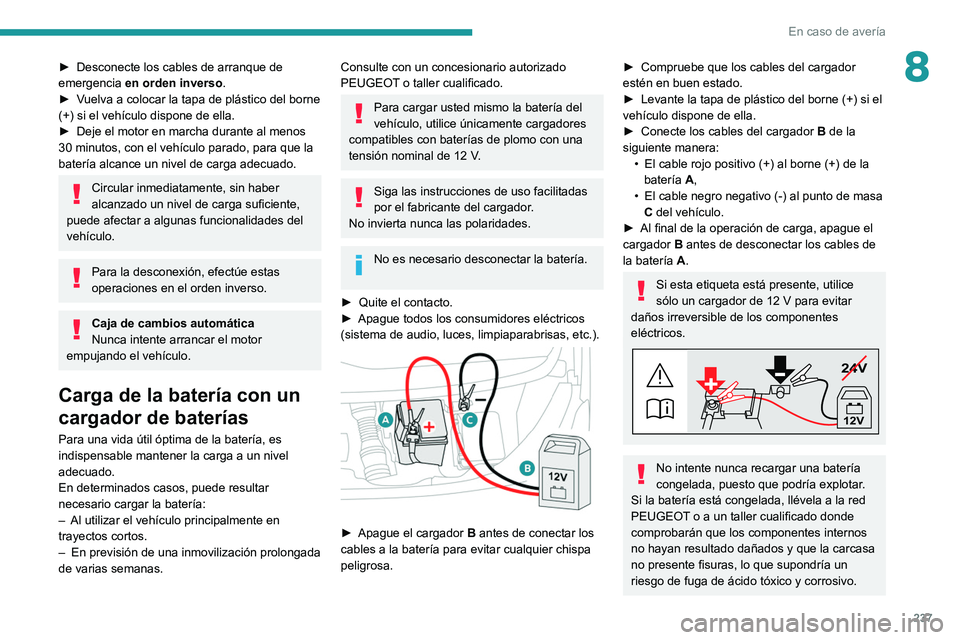

8► Desconecte los cables de arranque de
emergencia en orden inverso
.
►

V
uelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
►

Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funcionalidades del
vehículo.
Para la desconexión, efectúe estas
operaciones en el orden inverso.
Caja de cambios automática
Nunca intente arrancar el motor
empujando el vehículo.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–

Al utilizar el vehículo principalmente en
trayectos cortos.
–


En previsión de una inmovilización prolongada
de varias semanas.
Consulte con un concesionario autorizado
PEUGEOT o taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
► Compruebe que los cables del cargador
estén en buen estado.
►

Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,
•

El cable negro negativo (-) al punto de masa
C

del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
Si esta etiqueta está presente, utilice
sólo un cargador de 12 V para evitar
daños irreversible de los componentes
eléctricos.
24V
12V
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.

238
En caso de avería

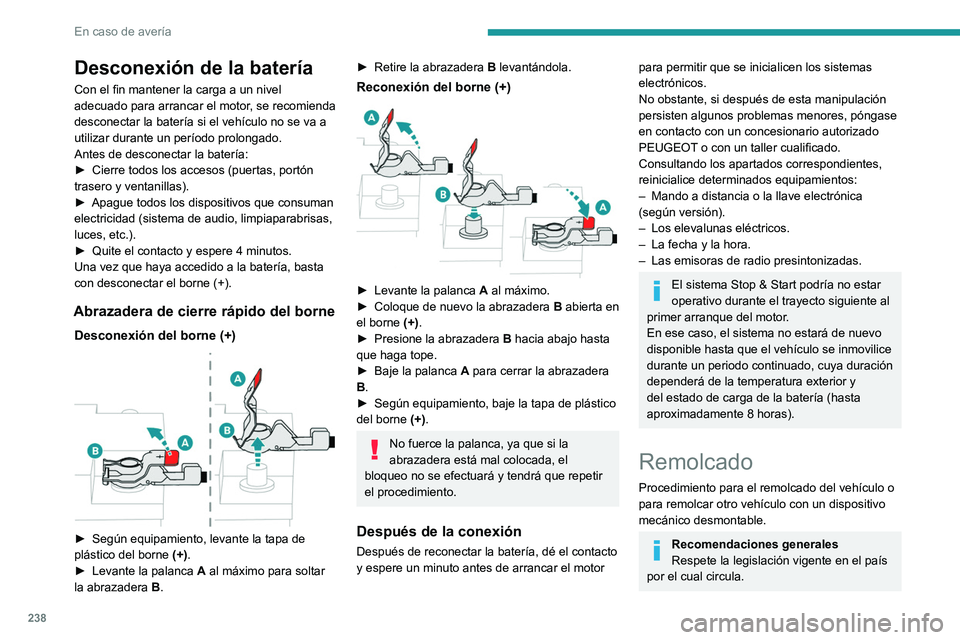

Desconexión de la batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería:
►
Cierre todos los accesos (puertas, portón
trasero y ventanillas).
►


Apague todos los dispositivos que consuman
electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
►


Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera de cierre rápido del borne
Desconexión del borne (+)

► Según equipamiento, levante la tapa de
plástico del borne (+)
.
►

Levante la palanca A

al máximo para soltar
la abrazadera B.
► Retire la abrazadera B levantándola.
Reconexión del borne (+)

► Levante la palanca A al máximo.
► Coloque de nuevo la abrazadera B abierta en
el borne (+).
►

Presione la abrazadera B

hacia abajo hasta
que haga tope.
►

Baje la palanca A

para cerrar la abrazadera
B.
►

Según equipamiento, baje la tapa de plástico
del borne (+)

.
No fuerce la palanca, ya que si la
abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que repetir
el procedimiento.
Después de la conexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–

Mando a distancia o la llave electrónica
(según versión).
–


Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
El sistema Stop & Start podría no estar
operativo durante el trayecto siguiente al
primer arranque del motor.
En ese caso, el sistema no estará de nuevo
disponible hasta que el vehículo se inmovilice
durante un periodo continuado, cuya duración
dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).
Remolcado
Procedimiento para el remolcado del vehículo o
para remolcar otro vehículo con un dispositivo
mecánico desmontable.
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios) Ruedas delanteras en
el suelo Ruedas traseras en el
suelo Plataforma 4 ruedas en el suelo con
barra de remolcado
Combustión interna / Manual


Combustión interna / Automática
