PEUGEOT EXPERT 2021 Manuale duso (in Italian)

179
Guida
6

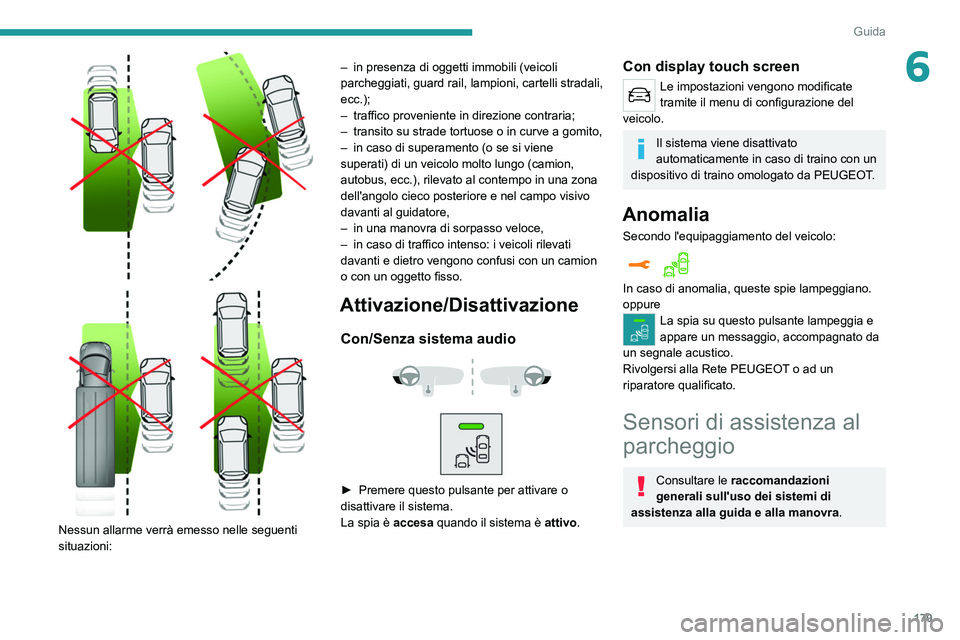

Nessun allarme verrà emesso nelle seguenti
situazioni: –

in presenza di oggetti immobili (veicoli
parcheggiati, guard rail, lampioni, cartelli stradali,
ecc.);
–

traffico proveniente in direzione contraria;
–

transito su strade tortuose o in curve a gomito,
–

in caso di superamento (o se si viene
superati) di un veicolo molto lungo (camion,
autobus, ecc.), rilevato al contempo in una zona
dell'angolo cieco posteriore e nel campo visivo
davanti al guidatore,
–

in una manovra di sorpasso veloce,
–

in caso di traffico intenso: i veicoli rilevati
davanti e dietro vengono confusi con un camion
o con un oggetto fisso.
Attivazione/Disattivazione
Con/Senza sistema audio



► Premere questo pulsante per attivare o
disattivare il sistema.
La spia è
accesa quando il sistema è attivo.
Con display touch screen
Le impostazioni vengono modificate
tramite il menu di configurazione del
veicolo.
Il sistema viene disattivato
automaticamente in caso di traino con un
dispositivo di traino omologato da PEUGEOT.
Anomalia
Secondo l'equipaggiamento del veicolo:
In caso di anomalia, queste spie lampeggiano.
oppure
La spia su questo pulsante lampeggia e
appare un messaggio, accompagnato da
un segnale acustico.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Sensori di assistenza al
parcheggio
Consultare le raccomandazioni
generali sull'uso dei sistemi di
assistenza alla guida e alla manovra.

180
Guida

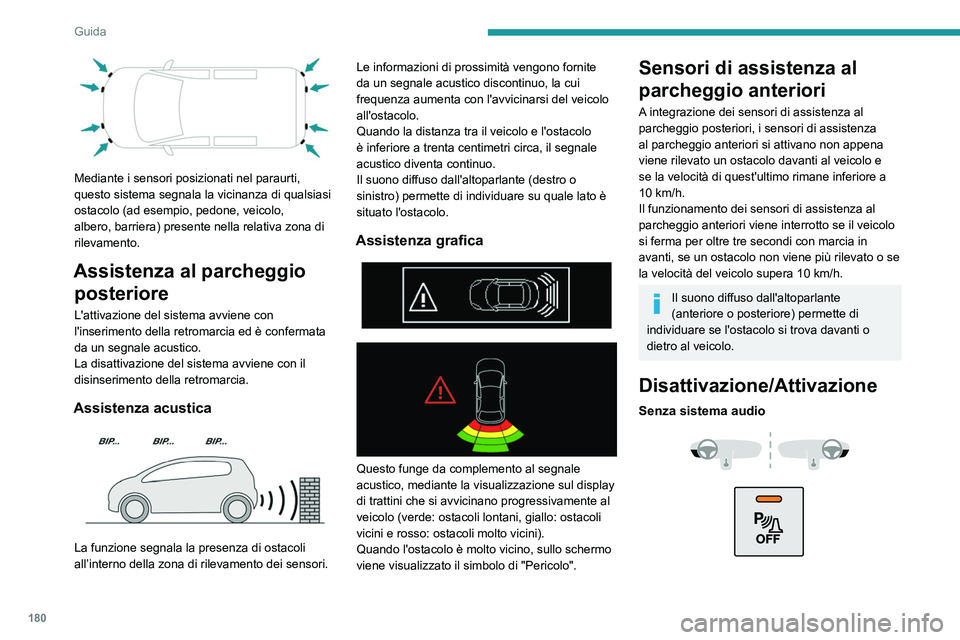

Mediante i sensori posizionati nel paraurti,
questo sistema segnala la vicinanza di qualsiasi
ostacolo (ad esempio, pedone, veicolo,
albero, barriera) presente nella relativa zona di
rilevamento.
Assistenza al parcheggio posteriore
L'attivazione del sistema avviene con
l'inserimento della retromarcia ed è confermata
da un segnale acustico.
La disattivazione del sistema avviene con il
disinserimento della retromarcia.
Assistenza acustica

La funzione segnala la presenza di ostacoli
all’interno della zona di rilevamento dei sensori. Le informazioni di prossimità vengono fornite
da un segnale acustico discontinuo, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) permette di individuare su quale lato è
situato l'ostacolo.
Assistenza grafica



Questo funge da complemento al segnale
acustico, mediante la visualizzazione sul display
di trattini che si avvicinano progressivamente al
veicolo (verde: ostacoli lontani, giallo: ostacoli
vicini e rosso: ostacoli molto vicini).
Quando l'ostacolo è molto vicino, sullo schermo
viene visualizzato il simbolo di "Pericolo".
Sensori di assistenza al
parcheggio anteriori
A integrazione dei sensori di assistenza al
parcheggio posteriori, i sensori di assistenza
al parcheggio anteriori si attivano non appena
viene rilevato un ostacolo davanti al veicolo e
se la velocità di quest'ultimo rimane inferiore a
10 km/h.
Il funzionamento dei sensori di assistenza al
parcheggio anteriori viene interrotto se il veicolo
si ferma per oltre tre secondi con marcia in
avanti, se un ostacolo non viene più rilevato o se
la velocità del veicolo supera 10
km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo.
Disattivazione/Attivazione
Senza sistema audio



► Premere questo pulsante per disattivare o
attivare il sistema.
La spia è accesa quando il sistema è
disattivato.
Con sistema audio o display touch screen
Le impostazioni vengono
modificate tramite il menu di
configurazione del veicolo.
Il sistema dei sensori posteriori di
assistenza al parcheggio viene
disattivato automaticamente se un rimorchio o
un portabicicletta è agganciato a un
dispositivo di traino installato secondo le
raccomandazioni del Costruttore.
Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si passa alla
retromarcia, questa spia si accende sul
quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico (bip breve).
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.

181
Guida

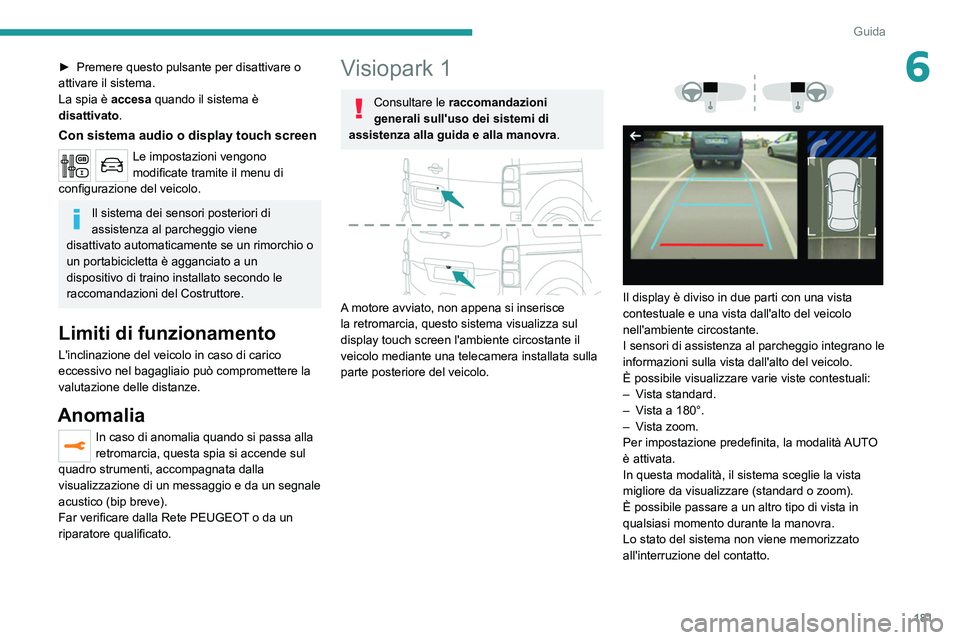

6► Premere questo pulsante per disattivare o
attivare il sistema.
La spia è
accesa quando il sistema è
disattivato.
Con sistema audio o display touch screen
Le impostazioni vengono
modificate tramite il menu di
configurazione del veicolo.
Il sistema dei sensori posteriori di
assistenza al parcheggio viene
disattivato automaticamente se un rimorchio o
un portabicicletta è agganciato a un
dispositivo di traino installato secondo le
raccomandazioni del Costruttore.
Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si passa alla
retromarcia, questa spia si accende sul
quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico (bip breve).
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Visiopark 1
Consultare le raccomandazioni
generali sull'uso dei sistemi di
assistenza alla guida e alla manovra.


A motore avviato, non appena si inserisce
la retromarcia, questo sistema visualizza sul
display touch screen l'ambiente circostante il
veicolo mediante una telecamera installata sulla
parte posteriore del veicolo.




Il display è diviso in due parti con una vista
contestuale e una vista dall'alto del veicolo
nell'ambiente circostante.
I sensori di assistenza al parcheggio integrano le
informazioni sulla vista dall'alto del veicolo.
È possibile visualizzare varie viste contestuali:
–
V
ista standard.
–

V
ista a 180°.
–

V
ista zoom.
Per impostazione predefinita, la modalità AUTO
è attivata.
In questa modalità, il sistema sceglie la vista
migliore da visualizzare
(standard o zoom).
È possibile passare a un altro tipo di vista in
qualsiasi momento durante la manovra.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.

182
Guida

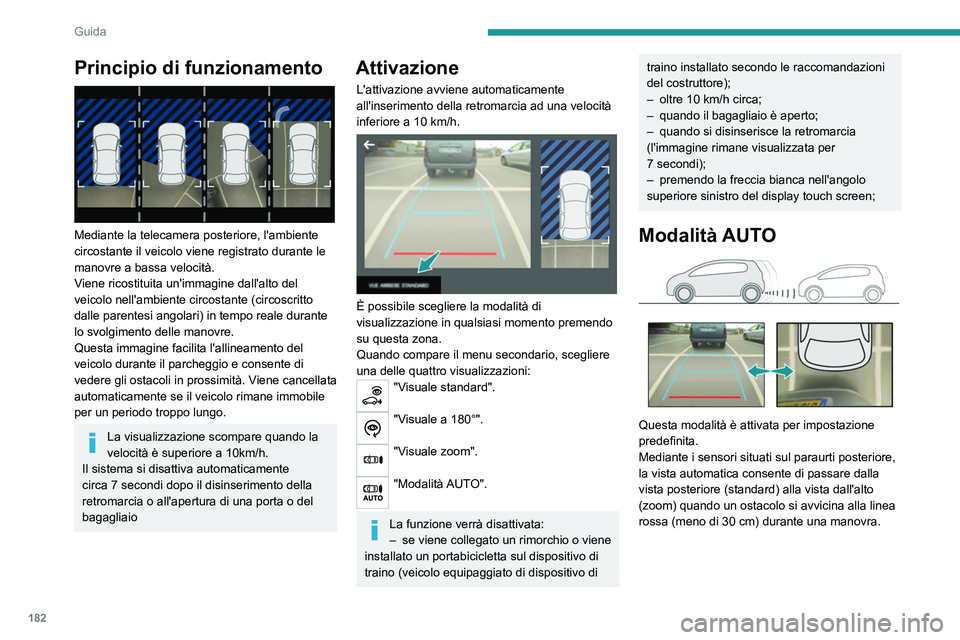

Principio di funzionamento

Mediante la telecamera posteriore, l'ambiente
circostante il veicolo viene registrato durante le
manovre a bassa velocità.
Viene ricostituita un'immagine dall'alto del
veicolo nell'ambiente circostante (circoscritto
dalle parentesi angolari) in tempo reale durante
lo svolgimento delle manovre.
Questa immagine facilita l'allineamento del
veicolo durante il parcheggio e consente di
vedere gli ostacoli in prossimità. Viene cancellata
automaticamente se il veicolo rimane immobile
per un periodo troppo lungo.
La visualizzazione scompare quando la
velocità è superiore a 10km/h.
Il sistema si disattiva automaticamente
circa 7 secondi dopo il disinserimento della
retromarcia o all'apertura di una porta o del
bagagliaio
Attivazione
L'attivazione avviene automaticamente
all'inserimento della retromarcia ad una velocità
inferiore a 10
km/h.


È possibile scegliere la modalità di
visualizzazione in qualsiasi momento premendo
su questa zona.
Quando compare il menu secondario, scegliere
una delle quattro visualizzazioni:
"Visuale standard".
"Visuale a 180°".
"Visuale zoom".
"Modalità AUTO".
La funzione verrà disattivata:
– se viene collegato un rimorchio o viene
installato un portabicicletta sul dispositivo di
traino (veicolo equipaggiato di dispositivo di
traino installato secondo le raccomandazioni
del costruttore);
–

oltre 10
km/h circa;
–

quando il bagagliaio è aperto;
–


quando si disinserisce la retromarcia
(l'immagine rimane visualizzata per
7

secondi);
–

premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen;
Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Mediante i sensori situati sul paraurti posteriore,
la vista automatica consente di passare dalla
vista posteriore (standard) alla vista dall'alto
(zoom) quando un ostacolo si avvicina alla linea
rossa (meno di 30 cm) durante una manovra.
Vista standard

La zona situata dietro il veicolo viene
visualizzata sullo schermo.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30 cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1 m e 2 m, rispettivamente.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.

183
Guida
6Vista standard

La zona situata dietro il veicolo viene
visualizzata sullo schermo.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1
m e 2 m, rispettivamente.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Vista zoom

La telecamera registra la zona circostante il
veicolo durante la manovra, per ricreare una
visuale dall'altro della parte posteriore del
veicolo nell'ambiente in cui si trova, consentendo
di manovrare il veicolo tra gli ostacoli nelle
vicinanze.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
Vista a 180°

La vista a 180° agevola l'uscita in retromarcia da
un parcheggio, consentendo di vedere veicoli,
pedoni e ciclisti in arrivo.
Questa vista non è consigliata per realizzare una
manovra completa.
È costituita da 3 zone: sinistra A, centrale B e
destra C.
Questa vista è disponibile solo tramite il menu di
selezione della visuale.

184
Guida

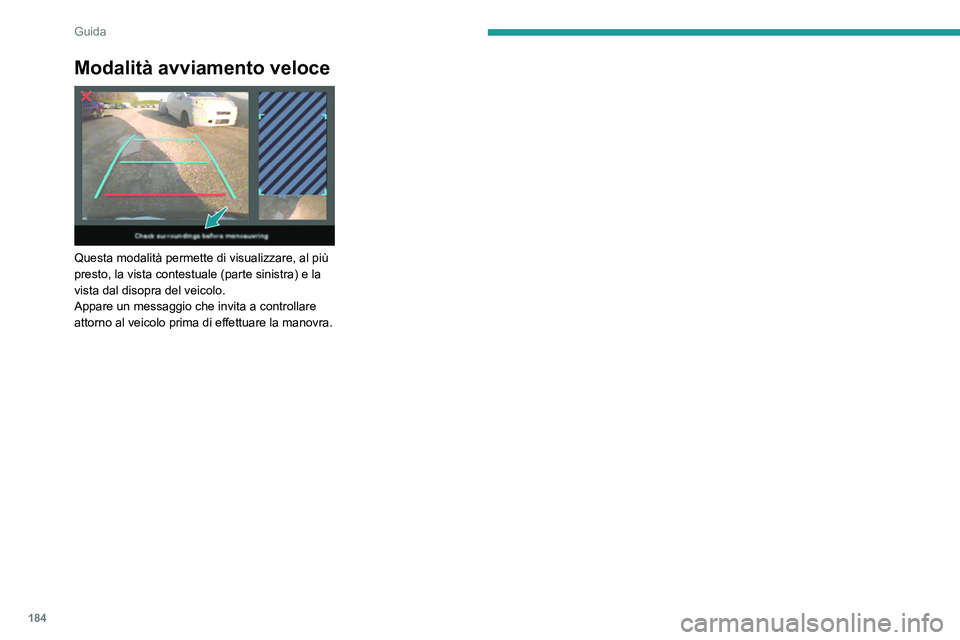

Modalità avviamento veloce

Questa modalità permette di visualizzare, al più
presto, la vista contestuale (parte sinistra) e la
vista dal disopra del veicolo.
Appare un messaggio che invita a controllare
attorno al veicolo prima di effettuare la manovra.

Per oltre 20 anni, la partnership PEUGEOT TOTAL ha spinto in avanti i limiti
0047
vittorie nella 24 Ore di Le Mans, nel Rally Dakar e anche quelle di tutti i nostri
clienti dei Rally in tutto il mondo. Per raggiungere questi risultati eccezionali, i
005700480003
00360053
0052
tecnologia che protegge il motore nelle condizioni più estreme.
T QUARTZ pr
tempo .
003700030034003800240035 0037003D0003
sviluppato grazie al lavoro congiunto dei team di Ricerca e Sviluppo di Peugeot
e Total. Formulato appositamente per i motori che equipaggiano i veicoli
00330048
le emissioni di CO
20003
PEUGEO & T
P ARTNER NELLE
PERF

186
Informazioni pratiche
Compatibilità dei
carburanti

Carburanti Diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico di acidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante Diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali, puri o
diluiti, nafta ad uso domestico, ecc.) è
rigorosamente vietato (rischio di
danneggiamento del motore e del circuito del
carburante).
È autorizzato solo l'impiego di additivi per
carburanti Diesel conformi alla norma
B715000.
Diesel alle basse
temperature
A temperature inferiori a 0°C, la formazione
di paraffina nei carburanti Diesel di tipo
estivo potrebbe non consentire il corretto
funzionamento del motore. In queste condizioni
di temperatura, utilizzare dei carburanti Diesel
invernali e tenere il serbatoio sempre pieno per
oltre il 50%.
A temperature inferiori a -15°C, per evitare
problemi di avviamento, si consiglia di
parcheggiare il veicolo in un luogo riparato
(garage riscaldato).
Viaggi all'estero
Alcuni carburanti potrebbero danneggiare il
motore del vostro veicolo.
In alcuni Paesi, per garantire il corretto
funzionamento del motore, potrebbe essere
obbligatorio l'utilizzo di un tipo di carburante
particolare (indice di ottani specifico, marchi
specifici, …).
Per qualsiasi informazione supplementare,
rivolgersi al punto vendita.
Rifornimento
Capacità del serbatoio: 69 litri circa.
Livello di riserva: 6 litri circa.
Livello minimo carburante
Quando viene raggiunto il livello
minimo carburante, una di queste
spie si accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico. Alla prima
accensione della spia, restano circa 8 litri di
carburante nel serbatoio.
Effettuare immediatamente un rifornimento per
evitare di restare senza carburante.
Per ulteriori informazioni sulla Mancanza
di carburante (Diesel), leggere la sezione
corrispondente.
Una piccola freccia vicino alla spia indica
il lato del veicolo su cui si trova lo
sportellino serbatoio carburante.
Stop & Start
Non effettuare mai rifornimenti di
carburante con il motore in modalità STOP;
interrompere tassativamente il contatto
tramite il pulsante.
Rifornimento
I rabbocchi di carburante devono essere
superiori a 8 litri per essere rilevati dall'indicatore
livello carburante.
L'apertura del tappo può generare un rumore
causato dall'aspirazione dell'aria. Questo
fenomeno, del tutto normale, è provocato dalla
tenuta del circuito del carburante.

187
Informazioni pratiche

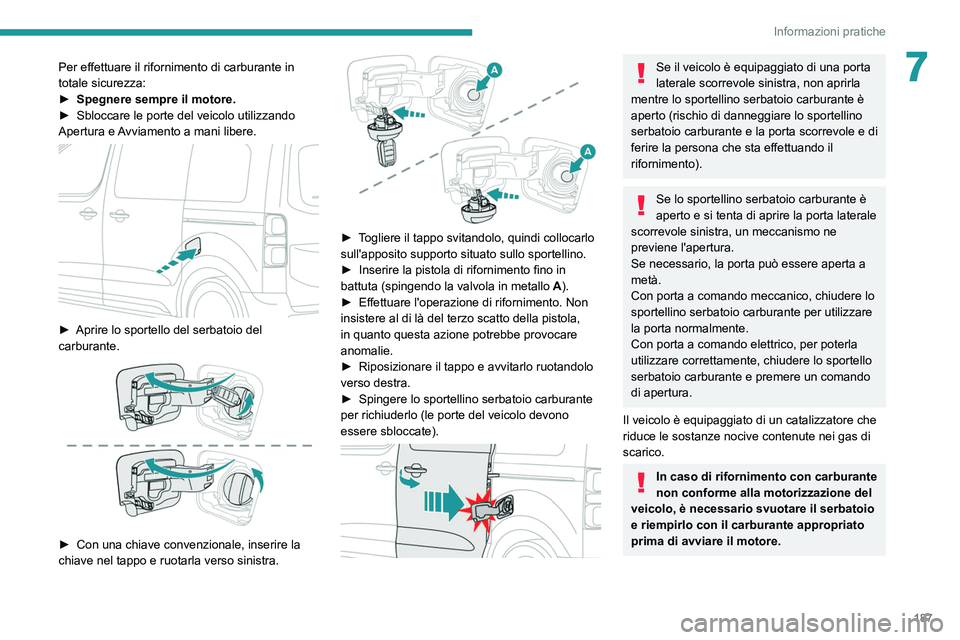

7Per effettuare il rifornimento di carburante in
totale sicurezza:
►
Spegnere sempre il motore.
►


Sbloccare le porte del veicolo utilizzando
Apertura e

Avviamento a mani libere.


► Aprire lo sportello del serbatoio del
carburante.


► Con una chiave convenzionale, inserire la
chiave nel tappo e ruotarla verso sinistra.


► Togliere il tappo svitandolo, quindi collocarlo
sull'apposito supporto situato sullo sportellino.
►

Inserire la pistola di rifornimento fino in
battuta (spingendo la valvola in metallo A

).
►

Effettuare l'operazione di rifornimento. Non
insistere al di là del terzo scatto della pistola,
in quanto questa azione potrebbe provocare
anomalie.
►


Riposizionare il tappo e avvitarlo ruotandolo
verso destra.
►


Spingere lo sportellino serbatoio carburante
per richiuderlo (le porte del veicolo devono
essere sbloccate).


Se il veicolo è equipaggiato di una porta
laterale scorrevole sinistra, non aprirla
mentre lo sportellino serbatoio carburante è
aperto (rischio di danneggiare lo sportellino
serbatoio carburante e la porta scorrevole e di
ferire la persona che sta effettuando il
rifornimento).
Se lo sportellino serbatoio carburante è
aperto e si tenta di aprire la porta laterale
scorrevole sinistra, un meccanismo ne
previene l'apertura.
Se necessario, la porta può essere aperta a
metà.
Con porta a comando meccanico, chiudere lo
sportellino serbatoio carburante per utilizzare
la porta normalmente.
Con porta a comando elettrico, per poterla
utilizzare correttamente, chiudere lo sportello
serbatoio carburante e premere un comando
di apertura.
Il veicolo è equipaggiato di un catalizzatore che
riduce le sostanze nocive contenute nei gas di
scarico.
In caso di rifornimento con carburante
non conforme alla motorizzazione del
veicolo, è necessario svuotare il serbatoio
e riempirlo con il carburante appropriato
prima di avviare il motore.

188
Informazioni pratiche

Questa etichetta è rivolta unicamente ai
Vigili del Fuoco ed ai Servizi di
Manutenzione in caso di interventi sul veicolo.
Nessun'altra persona è autorizzata a mettere
mano al dispositivo illustrato su questa
etichetta.
In caso di incidente o urto al
sottoscocca del veicolo
In queste situazioni, il circuito elettrico
o la batteria di trazione possono essere
danneggiati gravemente.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Contattare la Rete PEUGEOT o un riparatore
qualificato.
In caso di incendio
Uscire immediatamente ed evacuare
tutti i passeggeri dal veicolo. Non tentare mai
di spegnere da soli un incendio. Rischio di
folgorazione!

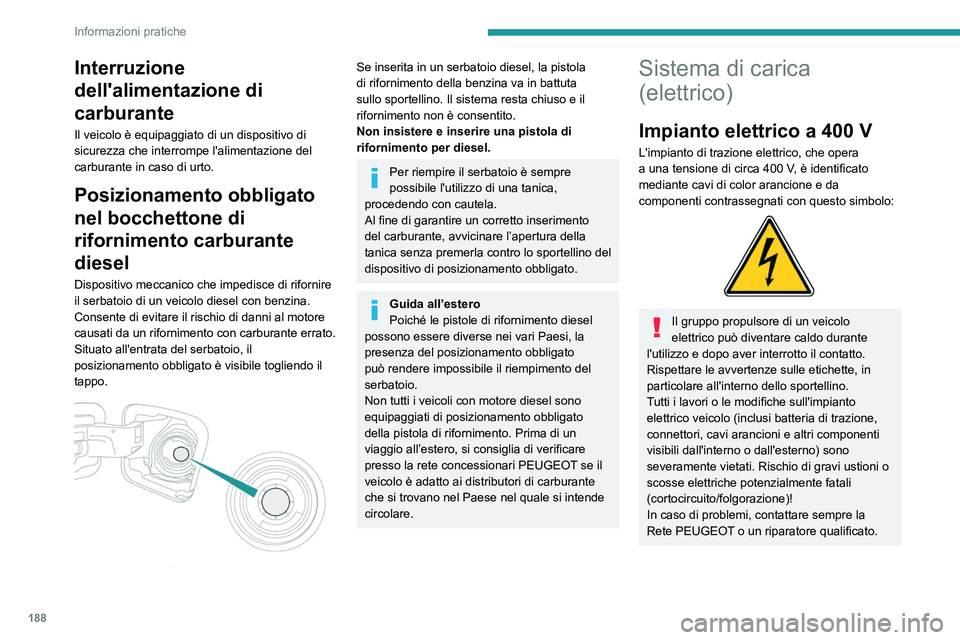

Interruzione
dell'alimentazione di
carburante
Il veicolo è equipaggiato di un dispositivo di
sicurezza che interrompe l'alimentazione del
carburante in caso di urto.
Posizionamento obbligato
nel bocchettone di
rifornimento carburante
diesel
Dispositivo meccanico che impedisce di rifornire
il serbatoio di un veicolo diesel con benzina.
Consente di evitare il rischio di danni al motore
causati da un rifornimento con carburante errato.
Situato all'entrata del serbatoio, il
posizionamento obbligato è visibile togliendo il
tappo.


Se inserita in un serbatoio diesel, la pistola
di rifornimento della benzina va in battuta
sullo sportellino. Il sistema resta chiuso e il
rifornimento non è consentito.
Non insistere e inserire una pistola di
rifornimento per diesel.
Per riempire il serbatoio è sempre
possibile l'utilizzo di una tanica,
procedendo con cautela.
Al fine di garantire un corretto inserimento
del carburante, avvicinare l’apertura della
tanica senza premerla contro lo sportellino del
dispositivo di posizionamento obbligato.
Guida all’estero
Poiché le pistole di rifornimento diesel
possono essere diverse nei vari Paesi, la
presenza del posizionamento obbligato
può rendere impossibile il riempimento del
serbatoio.
Non tutti i veicoli con motore diesel sono
equipaggiati di posizionamento obbligato
della pistola di rifornimento. Prima di un
viaggio all’estero, si consiglia di verificare
presso la rete concessionari PEUGEOT se il
veicolo è adatto ai distributori di carburante
che si trovano nel Paese nel quale si intende
circolare.
Sistema di carica
(elettrico)
Impianto elettrico a 400 V
L'impianto di trazione elettrico, che opera
a una tensione di circa 400 V, è identificato
mediante cavi di color arancione e
da
componenti
contrassegnati con questo simbolo:


Il gruppo propulsore di un veicolo
elettrico può diventare caldo durante
l'utilizzo e dopo aver interrotto il contatto.
Rispettare le avvertenze sulle etichette, in
particolare all'interno dello sportellino.
Tutti i lavori o le modifiche sull'impianto
elettrico veicolo (inclusi batteria di trazione,
connettori, cavi arancioni e altri componenti
visibili dall'interno o dall'esterno) sono
severamente vietati. Rischio di gravi ustioni
o
scosse elettriche potenzialmente fatali
(cortocircuito/folgorazione)!
In caso di problemi, contattare sempre la
Rete PEUGEOT o un riparatore qualificato.
