PEUGEOT EXPERT 2021 Manuale duso (in Italian)

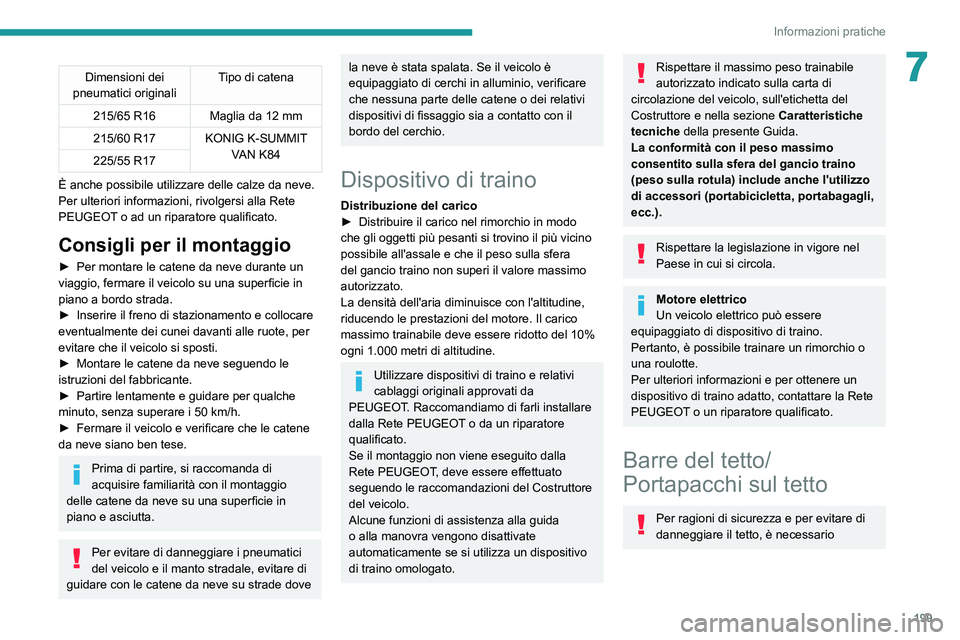

199
Informazioni pratiche
7Dimensioni dei
pneumatici originali Tipo di catena
215/65 R16 Maglia da 12 mm
215/60 R17 KONIG K-SUMMIT VAN K84
225/55 R17
È anche possibile utilizzare delle calze da neve.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Consigli per il montaggio
► Per montare le catene da neve durante un
viaggio, fermare il veicolo su una superficie in
piano a bordo strada.
►

Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote, per
evitare che il veicolo si sposti.
►


Montare le catene da neve seguendo le
istruzioni del fabbricante.
►


Partire lentamente e guidare per qualche
minuto, senza superare i 50

km/h.
►

Fermare il veicolo e verificare che le catene
da neve siano ben tese.
Prima di partire, si raccomanda di
acquisire familiarità con il montaggio
delle catene da neve su una superficie in
piano e asciutta.
Per evitare di danneggiare i pneumatici
del veicolo e il manto stradale, evitare di
guidare con le catene da neve su strade dove
la neve è stata spalata. Se il veicolo è
equipaggiato di cerchi in alluminio, verificare
che nessuna parte delle catene o dei relativi
dispositivi di fissaggio sia a contatto con il
bordo del cerchio.
Dispositivo di traino
Distribuzione del carico
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sulla sfera
del gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce con l'altitudine,
riducendo le prestazioni del motore. Il carico
massimo trainabile deve essere ridotto del 10%
ogni 1.000
metri di altitudine.
Utilizzare dispositivi di traino e relativi
cablaggi originali approvati da
PEUGEOT. Raccomandiamo di farli installare
dalla Rete PEUGEOT o da un riparatore
qualificato.
Se il montaggio non viene eseguito dalla
Rete PEUGEOT, deve essere effettuato
seguendo le raccomandazioni del Costruttore
del veicolo.
Alcune funzioni di assistenza alla guida
o alla manovra vengono disattivate
automaticamente se si utilizza un dispositivo
di traino omologato.
Rispettare il massimo peso trainabile
autorizzato indicato sulla carta di
circolazione del veicolo, sull'etichetta del
Costruttore e nella sezione Caratteristiche
tecniche della presente Guida.
La conformità con il peso massimo
consentito sulla sfera del gancio traino
(peso sulla rotula) include anche l'utilizzo
di accessori (portabicicletta, portabagagli,
ecc.).
Rispettare la legislazione in vigore nel
Paese in cui si circola.
Motore elettrico
Un veicolo elettrico può essere
equipaggiato di dispositivo di traino.
Pertanto, è possibile trainare un rimorchio o
una roulotte.
Per ulteriori informazioni e per ottenere un
dispositivo di traino adatto, contattare la Rete
PEUGEOT o un riparatore qualificato.
Barre del tetto/
Portapacchi sul tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è necessario

200
Informazioni pratiche
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel vano
motore, è necessario interrompere il contatto
per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
Motore elettrico
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero
rimanere impigliati nelle palle della ventola
di raffreddamento o in alcuni componenti
in movimento. Rischio di strangolamento e
lesioni gravi!
Prima di eseguire eventuali lavori sotto il
cofano motore, interrompere il contatto,
assicurarsi che la spia READY sia spenta sul
quadro strumenti e scollegare la pistola di
carica, se è inserita.
L'ubicazione della leva interna di rilascio
del cofano motore ne impedisce
utilizzare barre del tetto e portapacchi
omologati per il proprio veicolo.
Rispettare le istruzioni di montaggio e di
utilizzo indicate nella guida fornita con le
barre del tetto e il portapacchi.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare con cautela: il veicolo sarà più
suscettibile agli effetti del vento laterale e la
stabilità può essere compromessa.
Controllare periodicamente la sicurezza e
il fissaggio delle barre del tetto, comunque
prima di ogni viaggio.
Smontare le barre del tetto non appena il
trasporto è ultimato.
Questo valore potrebbe differire;
pertanto, verificare il carico massimo
indicato nelle istruzioni fornite con le barre del
tetto.
Se l'altezza supera i 40 cm, adeguare la
velocità del veicolo in base al tipo di strada, al
fine di non danneggiare le barre del tetto e i
fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.
Barre del tetto
È possibile installare un massimo di 3 barre del
tetto (o 2 barre per la versione con tetto apribile).
Utilizzare le posizioni contrassegnate in verde.




Con tetto apribile

Peso del carico max. autorizzato:
– su 2 barre del tetto: 100 kg,
–

distribuito su 3 barre del tetto: 150
kg.
Per montare le barre del tetto trasversali,
utilizzare i punti di fissaggio previsti:
►

Aprire i coperchietti dei fissaggi su ciascuna
barra.
►


Posizionare ogni punto di fissaggio e
bloccarlo sul tetto, uno alla volta.
►


Assicurarsi che le barre del tetto siano fissate
correttamente (scuotendole).
►


Chiudere i coperchietti dei fissaggi su ogni
barra.
Le barre sono intercambiabili ed adattabili ad
ogni coppia di punti di fissaggio.
Portapacchi sul tetto
Peso del carico max. autorizzato:
– Compact: 140 kg,
–

Standard e Long: 170 kg.
Per collocare un portapacchi, utilizzare i fissaggi
previsti:
►


Posizionare il portapacchi sul tetto
allineandolo con i punti di fissaggio e bloccare
ogni fissaggio sul tetto, uno alla volta.
►


Assicurarsi che il portapacchi sul tetto sia
fissato correttamente (scuotendolo).

201
Informazioni pratiche

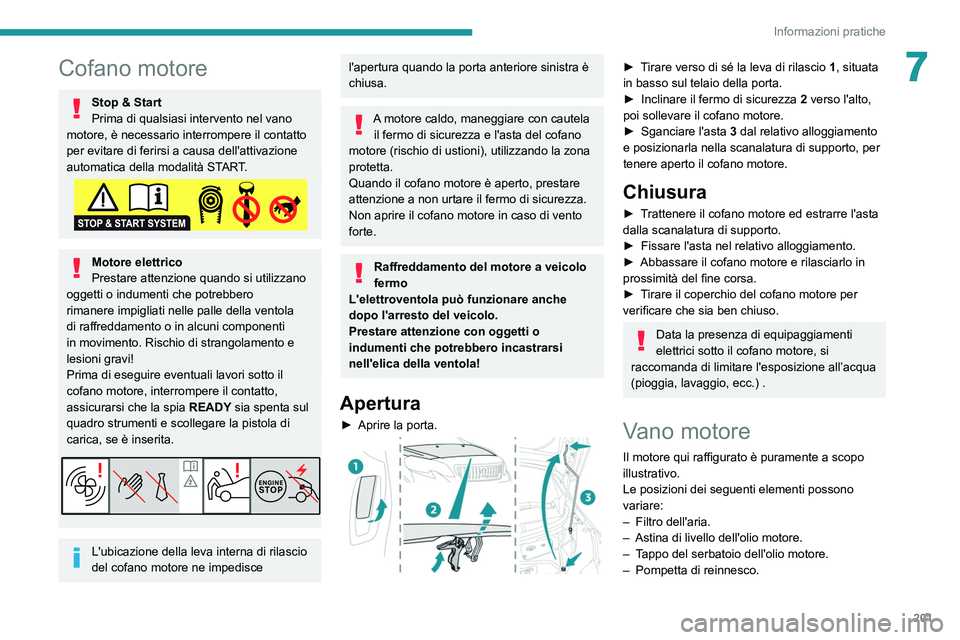

7Cofano motore
Stop & Start
Prima di qualsiasi intervento nel vano
motore, è necessario interrompere il contatto
per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
Motore elettrico
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero
rimanere impigliati nelle palle della ventola
di raffreddamento o in alcuni componenti
in movimento. Rischio di strangolamento e
lesioni gravi!
Prima di eseguire eventuali lavori sotto il
cofano motore, interrompere il contatto,
assicurarsi che la spia READY sia spenta sul
quadro strumenti e scollegare la pistola di
carica, se è inserita.
L'ubicazione della leva interna di rilascio
del cofano motore ne impedisce
l'apertura quando la porta anteriore sinistra è
chiusa.
A motore caldo, maneggiare con cautela il fermo di sicurezza e l'asta del cofano
motore (rischio di ustioni), utilizzando la zona
protetta.
Quando il cofano motore è aperto, prestare
attenzione a non urtare il fermo di sicurezza.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Apertura
► Aprire la porta.

► Tirare verso di sé la leva di rilascio 1, situata
in basso sul telaio della porta.
►

Inclinare il fermo di sicurezza 2

verso l'alto,
poi sollevare il cofano motore.
►

Sganciare l'asta 3

dal relativo alloggiamento
e posizionarla nella scanalatura di supporto, per
tenere aperto il cofano motore.
Chiusura
► Trattenere il cofano motore ed estrarre l'asta
dalla scanalatura di supporto.
►

Fissare l'asta nel relativo alloggiamento.
►


Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.
►


T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .
Vano motore
Il motore qui raffigurato è puramente a scopo
illustrativo.
Le posizioni dei seguenti elementi possono
variare:
–

Filtro dell'aria.
–


Astina di livello dell'olio motore.
–


T
appo del serbatoio dell'olio motore.
–

Pompetta di reinnesco.

202
Informazioni pratiche

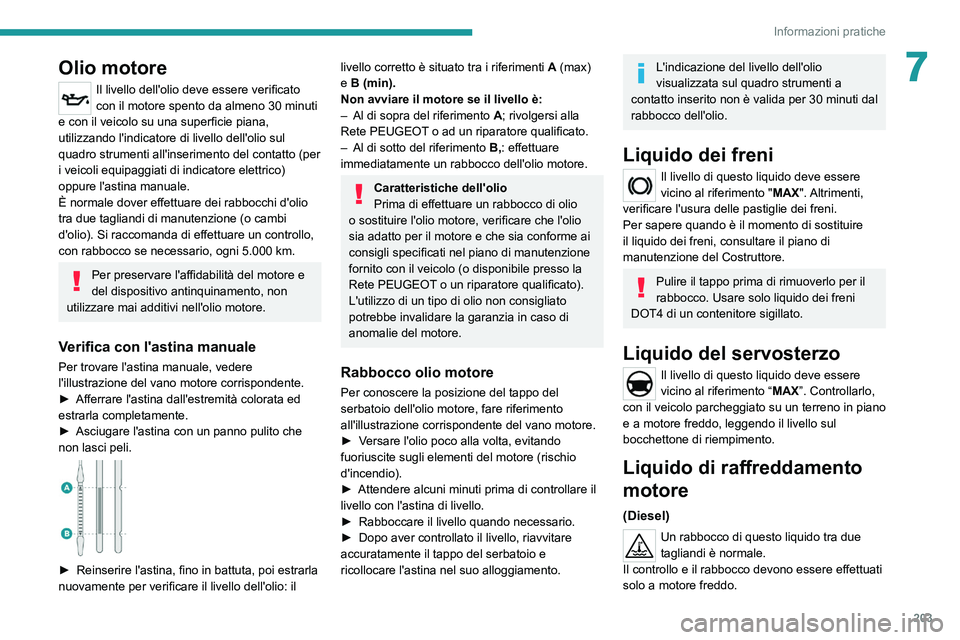

Olio motore
Il livello dell'olio deve essere verificato
con il motore spento da almeno 30 minuti
e con il veicolo su una superficie piana,
utilizzando l'indicatore di livello dell'olio sul
quadro strumenti all'inserimento del contatto (per
i veicoli equipaggiati di indicatore elettrico)
oppure l'astina manuale.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). Si raccomanda di effettuare un controllo,
con rabbocco se necessario, ogni 5.000 km.
Per preservare l'affidabilità del motore e
del dispositivo antinquinamento, non
utilizzare mai additivi nell'olio motore.
Verifica con l'astina manuale
Per trovare l'astina manuale, vedere
l'illustrazione del vano motore corrispondente.
► Afferrare l'astina dall'estremità colorata ed
estrarla completamente.
► Asciugare l'astina con un panno pulito che
non lasci peli.


► Reinserire l'astina, fino in battuta, poi estrarla
nuovamente per verificare il livello dell'olio: il
Motore Diesel

1. Serbatoio del liquido lavacristallo
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria
5. Punto di massa separato (-)
6. Scatola portafusibili
7. Filtro dell'aria
8. Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
10. Pompetta di reinnesco*
11 . Serbatoio del liquido del servosterzo
Circuito del carburante Diesel
Questo circuito è sottoposto a pressione
molto elevata.
Qualsiasi intervento deve essere realizzato
esclusivamente dalla Rete PEUGEOT o da
un riparatore qualificato.
* Secondo la motorizzazione.
Motore elettrico

1. Serbatoio del liquido lavacristallo
2. Serbatoio del liquido di raffreddamento
motore (solo livello)
3. Serbatoio del liquido dei freni
4. Batteria/Fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7. Impianto elettrico 400
V
8. Sezionatore di emergenza per servizi di
emergenza e tecnici della manutenzione
9. Serbatoio del liquido del servosterzo
Per ulteriori informazioni sul Sistema di
carica (elettrico) , fare riferimento alla sezione
corrispondente.
Verifica dei livelli
Controllare tutti i seguenti livelli secondo il
programma di manutenzione del Costruttore.
Effettuare il rabbocco se necessario, salvo
indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far
verificare il relativo circuito dalla Rete PEUGEOT
o da un riparatore qualificato.
Il fluido deve corrispondere alla
motorizzazione del proprio veicolo ed
essere conforme alle raccomandazioni del
Costruttore.
Quando si interviene nel vano motore
prestare attenzione, poiché alcune zone
del motore possono essere estremamente
calde (rischio di scottature) ed il
motoventilatore potrebbe inserirsi in qualsiasi
momento (anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva per
la salute e a volte molto corrosiva.
Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Versare l'olio usato negli appositi contenitori
disponibili presso la Rete PEUGEOT o presso
un riparatore qualificato.

203
Informazioni pratiche
7Olio motore
Il livello dell'olio deve essere verificato
con il motore spento da almeno 30 minuti
e con il veicolo su una superficie piana,
utilizzando l'indicatore di livello dell'olio sul
quadro strumenti all'inserimento del contatto (per
i veicoli equipaggiati di indicatore elettrico)
oppure l'astina manuale.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). Si raccomanda di effettuare un controllo,
con rabbocco se necessario, ogni 5.000
km.
Per preservare l'affidabilità del motore e
del dispositivo antinquinamento, non
utilizzare mai additivi nell'olio motore.
Verifica con l'astina manuale
Per trovare l'astina manuale, vedere
l'illustrazione del vano motore corrispondente.
►

Afferrare l'astina dall'estremità colorata ed
estrarla completamente.
►


Asciugare l'astina con un panno pulito che
non lasci peli.


► Reinserire l'astina, fino in battuta, poi estrarla
nuovamente per verificare il livello dell'olio: il
livello corretto è situato tra i riferimenti A (max)
e B (min).
Non avviare il motore se il livello è:
–

Al di sopra del riferimento A

; rivolgersi alla
Rete PEUGEOT o ad un riparatore qualificato.
–

Al di sotto del riferimento B,

: effettuare
immediatamente un rabbocco dell'olio motore.
Caratteristiche dell'olio
Prima di effettuare un rabbocco di olio
o sostituire l'olio motore, verificare che l'olio
sia adatto per il motore e che sia conforme ai
consigli specificati nel piano di manutenzione
fornito con il veicolo (o disponibile presso la
Rete PEUGEOT o un riparatore qualificato).
L'utilizzo di un tipo di olio non consigliato
potrebbe invalidare la garanzia in caso di
anomalie del motore.
Rabbocco olio motore
Per conoscere la posizione del tappo del
serbatoio dell'olio motore, fare riferimento
all'illustrazione corrispondente del vano motore.
►

V
ersare l'olio poco alla volta, evitando
fuoriuscite sugli elementi del motore (rischio
d'incendio).
►

Attendere alcuni minuti prima di controllare il
livello con l'astina di livello.
►


Rabboccare il livello quando necessario.
►


Dopo aver controllato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
L'indicazione del livello dell'olio
visualizzata sul quadro strumenti a
contatto inserito non è valida per 30 minuti dal
rabbocco dell'olio.
Liquido dei freni
Il livello di questo liquido deve essere
vicino al riferimento " MAX". Altrimenti,
verificare l'usura delle pastiglie dei freni.
Per sapere quando è il momento di sostituire
il liquido dei freni, consultare il piano di
manutenzione del Costruttore.
Pulire il tappo prima di rimuoverlo per il
rabbocco. Usare solo liquido dei freni
DOT4 di un contenitore sigillato.
Liquido del servosterzo
Il livello di questo liquido deve essere
vicino al riferimento “ MAX”. Controllarlo,
con il veicolo parcheggiato su un terreno in piano
e a motore freddo, leggendo il livello sul
bocchettone di riempimento.
Liquido di raffreddamento
motore
(Diesel)
Un rabbocco di questo liquido tra due
tagliandi è normale.
Il controllo e il rabbocco devono essere effettuati
solo a motore freddo.

204
Informazioni pratiche
Batteria da 12 V
La batteria non necessita di
manutenzione.
Controllare regolarmente che i morsetti siano
avvitati correttamente (per le versioni senza
morsetto a sgancio rapido) e che i collegamenti
siano puliti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi intervento
sulla batteria da 12 V, consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono equipaggiate di batteria al piombo
da 12 V con tecnologia e caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la Rete PEUGEOT o
presso un riparatore qualificato.
Filtro abitacolo
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.

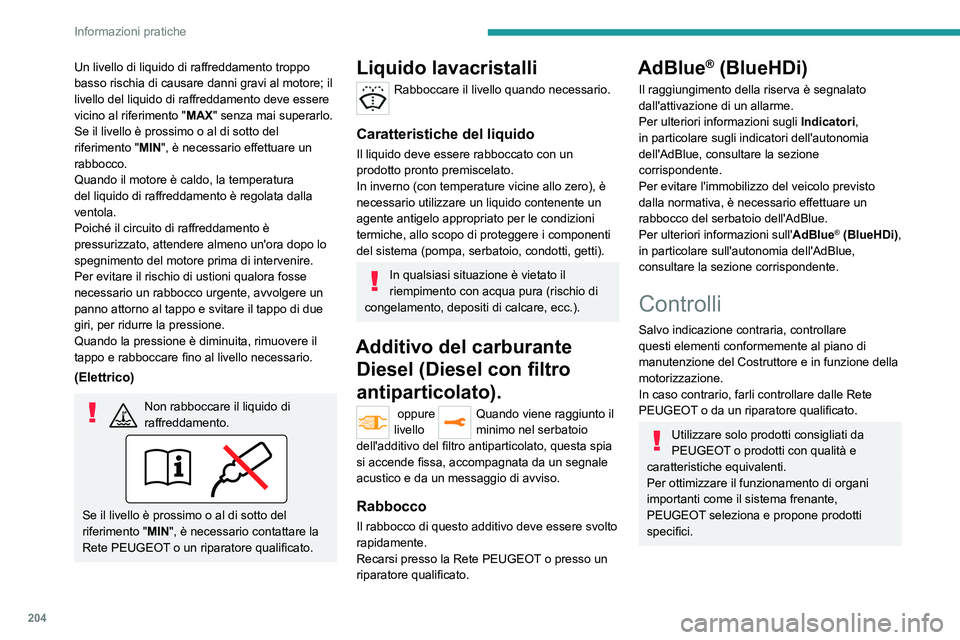

Un livello di liquido di raffreddamento troppo
basso rischia di causare danni gravi al motore; il
livello del liquido di raffreddamento deve essere
vicino al riferimento " MAX" senza mai superarlo.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è necessario effettuare un
rabbocco.
Quando il motore è caldo, la temperatura
del liquido di raffreddamento è regolata dalla
ventola.
Poiché il circuito di raffreddamento è
pressurizzato, attendere almeno un'ora dopo lo
spegnimento del motore prima di intervenire.
Per evitare il rischio di ustioni qualora fosse
necessario un rabbocco urgente, avvolgere un
panno attorno al tappo e svitare il tappo di due
giri, per ridurre la pressione.
Quando la pressione è diminuita, rimuovere il
tappo e rabboccare fino al livello necessario.
(Elettrico)
Non rabboccare il liquido di
raffreddamento.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è necessario contattare la
Rete PEUGEOT o un riparatore qualificato.
Liquido lavacristalli
Rabboccare il livello quando necessario.
Caratteristiche del liquido
Il liquido deve essere rabboccato con un
prodotto pronto premiscelato.
In inverno (con temperature vicine allo zero), è
necessario utilizzare un liquido contenente un
agente antigelo appropriato per le condizioni
termiche, allo scopo di proteggere i componenti
del sistema (pompa, serbatoio, condotti, getti).
In qualsiasi situazione è vietato il
riempimento con acqua pura (rischio di
congelamento, depositi di calcare, ecc.).
Additivo del carburante Diesel (Diesel con filtro
antiparticolato).
oppure Quando viene raggiunto il
livello minimo nel serbatoio
dell'additivo del filtro antiparticolato, questa spia
si accende fissa, accompagnata da un segnale
acustico e da un messaggio di avviso.
Rabbocco
Il rabbocco di questo additivo deve essere svolto
rapidamente.
Recarsi presso la Rete PEUGEOT o presso un
riparatore qualificato.
AdBlue® (BlueHDi)
Il raggiungimento della riserva è segnalato
dall'attivazione di un allarme.
Per ulteriori informazioni sugli Indicatori,
in particolare sugli indicatori dell'autonomia
dell'AdBlue, consultare la sezione
corrispondente.
Per evitare l'immobilizzo del veicolo
previsto
dalla normativa, è necessario effettuare un
rabbocco del serbatoio dell'AdBlue.
Per ulteriori informazioni sull'AdBlue
® (BlueHDi),
in particolare sull'autonomia dell'AdBlue,
consultare la sezione corrispondente.
Controlli
Salvo indicazione contraria, controllare
questi elementi conformemente al piano di
manutenzione del Costruttore e in funzione della
motorizzazione.
In caso contrario, farli controllare dalle Rete
PEUGEOT o da un riparatore qualificato.
Utilizzare solo prodotti consigliati da
PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il sistema frenante,
PEUGEOT seleziona e propone prodotti
specifici.

205
Informazioni pratiche

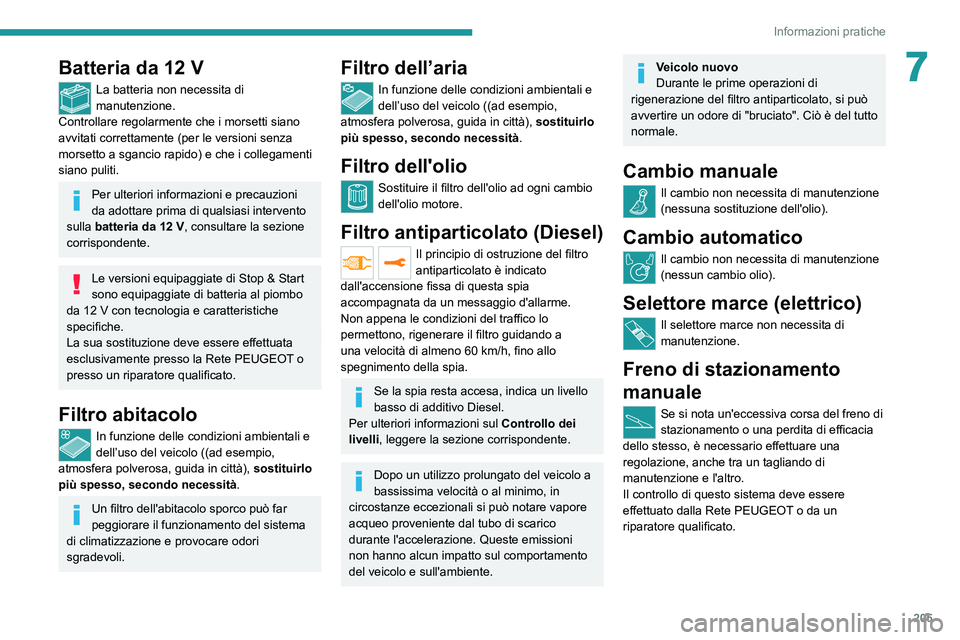

7Batteria da 12 V
La batteria non necessita di
manutenzione.
Controllare regolarmente che i morsetti siano
avvitati correttamente (per le versioni senza
morsetto a sgancio rapido) e che i collegamenti
siano puliti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi intervento
sulla batteria da 12
V, consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono equipaggiate di batteria al piombo
da 12
V con tecnologia e caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la Rete PEUGEOT o
presso un riparatore qualificato.
Filtro abitacolo
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell’aria
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni cambio
dell'olio motore.
Filtro antiparticolato (Diesel)
Il principio di ostruzione del filtro
antiparticolato è indicato
dall'accensione fissa di questa spia
accompagnata da un messaggio d'allarme.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando a
una velocità di almeno 60
km/h, fino allo
spegnimento della spia.
Se la spia resta accesa, indica un livello
basso di additivo Diesel.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Dopo un utilizzo prolungato del veicolo a
bassissima velocità o al minimo, in
circostanze eccezionali si può notare vapore
acqueo proveniente dal tubo di scarico
durante l'accelerazione. Queste emissioni
non hanno alcun impatto sul comportamento
del veicolo e sull'ambiente.
Veicolo nuovo
Durante le prime operazioni di
rigenerazione del filtro antiparticolato, si può
avvertire un odore di "bruciato". Ciò è del tutto
normale.
Cambio manuale
Il cambio non necessita di manutenzione
(nessuna sostituzione dell'olio).
Cambio automatico
Il cambio non necessita di manutenzione
(nessun cambio olio).
Selettore marce (elettrico)
Il selettore marce non necessita di
manutenzione.
Freno di stazionamento
manuale
Se si nota un'eccessiva corsa del freno di
stazionamento o una perdita di efficacia
dello stesso, è necessario effettuare una
regolazione, anche tra un tagliando di
manutenzione e l'altro.
Il controllo di questo sistema deve essere
effettuato dalla Rete PEUGEOT o da un
riparatore qualificato.

206
Informazioni pratiche

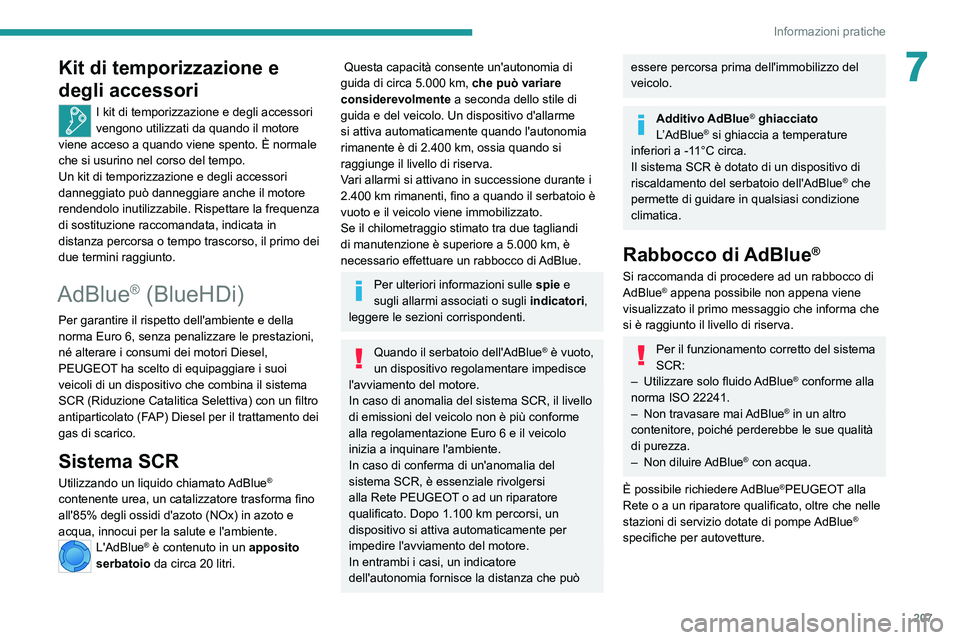

Kit di temporizzazione e
degli accessori
I kit di temporizzazione e degli accessori
vengono utilizzati da quando il motore
viene acceso a quando viene spento. È normale
che si usurino nel corso del tempo.
Un kit di temporizzazione e degli accessori
danneggiato può danneggiare anche il motore
rendendolo inutilizzabile. Rispettare la frequenza
di sostituzione raccomandata, indicata in
distanza percorsa o tempo trascorso, il primo dei
due termini raggiunto.
AdBlue® (BlueHDi)
Per garantire il rispetto dell'ambiente e della
norma Euro 6, senza penalizzare le prestazioni,
né alterare i consumi dei motori Diesel,
PEUGEOT ha scelto di equipaggiare i suoi
veicoli di un dispositivo che combina il sistema
SCR (Riduzione Catalitica Selettiva) con un filtro
antiparticolato (FAP) Diesel per il trattamento dei
gas di scarico.
Sistema SCR
Utilizzando un liquido chiamato AdBlue®
contenente urea, un catalizzatore trasforma fino
all'85% degli ossidi d'azoto (NOx) in azoto e
acqua, innocui per la salute e l'ambiente.
L'AdBlue® è contenuto in un apposito
serbatoio da circa 20 litri.

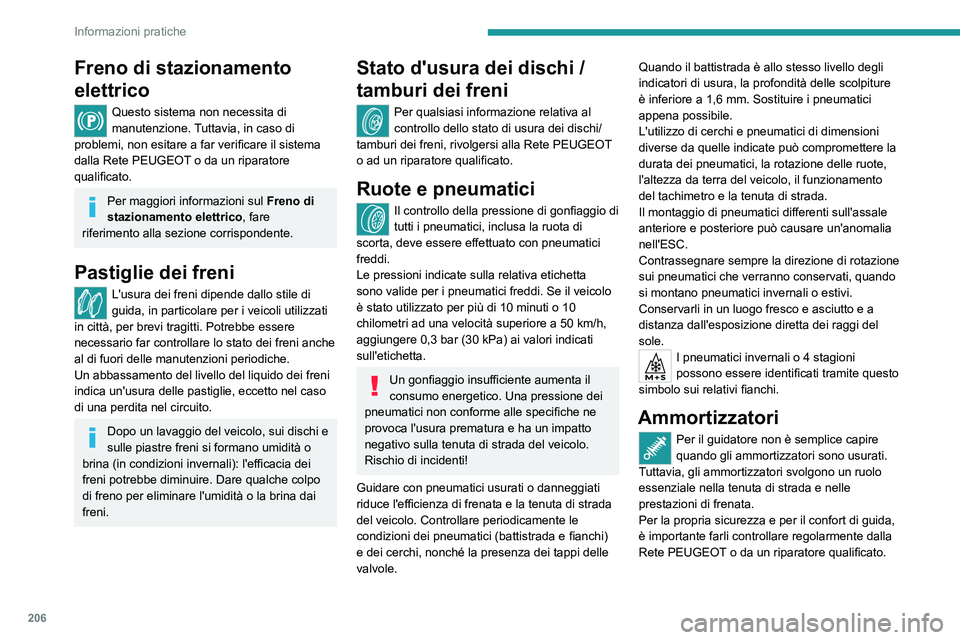

Freno di stazionamento
elettrico
Questo sistema non necessita di
manutenzione. Tuttavia, in caso di
problemi, non esitare a far verificare il sistema
dalla Rete PEUGEOT o da un riparatore
qualificato.
Per maggiori informazioni sul Freno di
stazionamento elettrico, fare
riferimento alla sezione corrispondente.
Pastiglie dei freni
L'usura dei freni dipende dallo stile di
guida, in particolare per i veicoli utilizzati
in città, per brevi tragitti. Potrebbe essere
necessario far controllare lo stato dei freni anche
al di fuori delle manutenzioni periodiche.
Un abbassamento del livello del liquido dei freni
indica un'usura delle pastiglie, eccetto nel caso
di una perdita nel circuito.
Dopo un lavaggio del veicolo, sui dischi e
sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia dei
freni potrebbe diminuire. Dare qualche colpo
di freno per eliminare l'umidità o la brina dai
freni.
Stato d'usura dei dischi /
tamburi dei freni
Per qualsiasi informazione relativa al
controllo dello stato di usura dei dischi/
tamburi dei freni, rivolgersi alla Rete PEUGEOT
o ad un riparatore qualificato.
Ruote e pneumatici
Il controllo della pressione di gonfiaggio di
tutti i pneumatici, inclusa la ruota di
scorta, deve essere effettuato con pneumatici
freddi.
Le pressioni indicate sulla relativa etichetta
sono valide per i pneumatici freddi. Se il veicolo
è stato utilizzato per più di 10 minuti o 10
chilometri ad una velocità superiore a 50
km/h,
aggiungere 0,3 bar (30
kPa) ai valori indicati
sull'etichetta.
Un gonfiaggio insufficiente aumenta il
consumo energetico. Una pressione dei
pneumatici non conforme alle specifiche ne
provoca l'usura prematura e ha un impatto
negativo sulla tenuta di strada del veicolo.
Rischio di incidenti!
Guidare con pneumatici usurati o danneggiati
riduce l'efficienza di frenata e la tenuta di strada
del veicolo. Controllare periodicamente le
condizioni dei pneumatici (battistrada e fianchi)
e dei cerchi, nonché la presenza dei tappi delle
valvole. Quando il battistrada è allo stesso livello degli
indicatori di usura, la profondità delle scolpiture
è inferiore a 1,6 mm. Sostituire i pneumatici
appena possibile.
L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può compromettere la
durata dei pneumatici, la rotazione delle ruote,
l'altezza da terra del veicolo, il funzionamento
del tachimetro e la tenuta di strada.
Il montaggio di pneumatici differenti sull'assale
anteriore e posteriore può causare un'anomalia
nell'ESC.
Contrassegnare sempre la direzione di rotazione
sui pneumatici che verranno conservati, quando
si montano pneumatici invernali o estivi.
Conservarli in un luogo fresco e asciutto e a
distanza dall'esposizione diretta dei raggi del
sole.
I pneumatici invernali o 4 stagioni
possono essere identificati tramite questo
simbolo sui relativi fianchi.
Ammortizzatori
Per il guidatore non è semplice capire
quando gli ammortizzatori sono usurati.
Tuttavia, gli ammortizzatori svolgono un ruolo
essenziale nella tenuta di strada e nelle
prestazioni di frenata.
Per la propria sicurezza e per il confort di guida,
è importante farli controllare regolarmente dalla
Rete PEUGEOT o da un riparatore qualificato.

207
Informazioni pratiche
7Kit di temporizzazione e
degli accessori
I kit di temporizzazione e degli accessori
vengono utilizzati da quando il motore
viene acceso a quando viene spento. È normale
che si usurino nel corso del tempo.
Un kit di temporizzazione e degli accessori
danneggiato può danneggiare anche il motore
rendendolo inutilizzabile. Rispettare la frequenza
di sostituzione raccomandata, indicata in
distanza percorsa o tempo trascorso, il primo dei
due termini raggiunto.
AdBlue® (BlueHDi)
Per garantire il rispetto dell'ambiente e della
norma Euro 6, senza penalizzare le prestazioni,
né alterare i consumi dei motori Diesel,
PEUGEOT ha scelto di equipaggiare i suoi
veicoli di un dispositivo che combina il sistema
SCR (Riduzione Catalitica Selettiva) con un filtro
antiparticolato (FAP) Diesel per il trattamento dei
gas di scarico.
Sistema SCR
Utilizzando un liquido chiamato AdBlue®
contenente urea, un catalizzatore trasforma fino
all'85% degli ossidi d'azoto (NOx) in azoto e
acqua, innocui per la salute e l'ambiente.
L'AdBlue® è contenuto in un apposito
serbatoio da circa 20 litri.
Questa capacità consente un'autonomia di
guida di circa 5.000 km, che può variare
considerevolmente a seconda dello stile di
guida e del veicolo. Un dispositivo d'allarme
si attiva automaticamente quando l'autonomia
rimanente è di 2.400
km, ossia quando si
raggiunge il livello di riserva.
Vari allarmi si attivano in successione durante i
2.400
km rimanenti, fino a quando il serbatoio è
vuoto e il veicolo viene immobilizzato.
Se il chilometraggio stimato tra due tagliandi
di manutenzione è superiore a 5.000
km, è
necessario effettuare un rabbocco di AdBlue.
Per ulteriori informazioni sulle spie e
sugli allarmi associati o sugli indicatori,
leggere le sezioni corrispondenti.
Quando il serbatoio dell'AdBlue® è vuoto,
un dispositivo regolamentare impedisce
l'avviamento del motore.
In caso di anomalia del sistema SCR, il livello
di emissioni del veicolo non è più conforme
alla regolamentazione Euro 6 e il veicolo
inizia a inquinare l'ambiente.
In caso di conferma di un'anomalia del
sistema SCR, è essenziale rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato. Dopo 1.100 km percorsi, un
dispositivo si attiva automaticamente per
impedire l'avviamento del motore.
In entrambi i casi, un indicatore
dell'autonomia fornisce la distanza che può
essere percorsa prima dell'immobilizzo del
veicolo.
Additivo AdBlue® ghiacciato
L’AdBlue® si ghiaccia a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
® che
permette di guidare in qualsiasi condizione
climatica.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
–

Utilizzare solo fluido
AdBlue
® conforme alla
norma ISO 22241.
–

Non travasare mai

AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.
–

Non

diluire AdBlue
® con acqua.
È possibile richiedere AdBlue
®PEUGEOT alla
Rete o a un riparatore qualificato, oltre che nelle
stazioni di servizio dotate di pompe AdBlue
®
specifiche per autovetture.

208
Informazioni pratiche
► Ruotare il tappo blu di 60° in senso antiorario.
► Rilasciare il tappo verso l'alto.
► Con un contenitore di AdBlue
®: dopo
aver verificato la data di scadenza, leggere
attentamente le istruzioni sull'etichetta prima di
versare il contenuto del contenitore nel serbatoio
dell'AdBlue del veicolo.
► Con una pompa per AdBlue
®: introdurre la
pistola e riempire il serbatoio fino a l'erogazione
si interrompe automaticamente.
► Al termine del rabbocco, ripetere la stessa
sequenza di operazioni in ordine inverso.


► Riposizionare il coperchio
nero iniziando dall'alto.
Per non riempire eccessivamente il
serbatoio dell'AdBlue®:
– Aggiungere tra 10 e 13 litri utilizzando i
contenitori di AdBlue
®.
– Interrompere l'operazione dopo il primo
scatto automatico della pistola di erogazione,
in caso di rifornimento presso una stazione di
servizio.

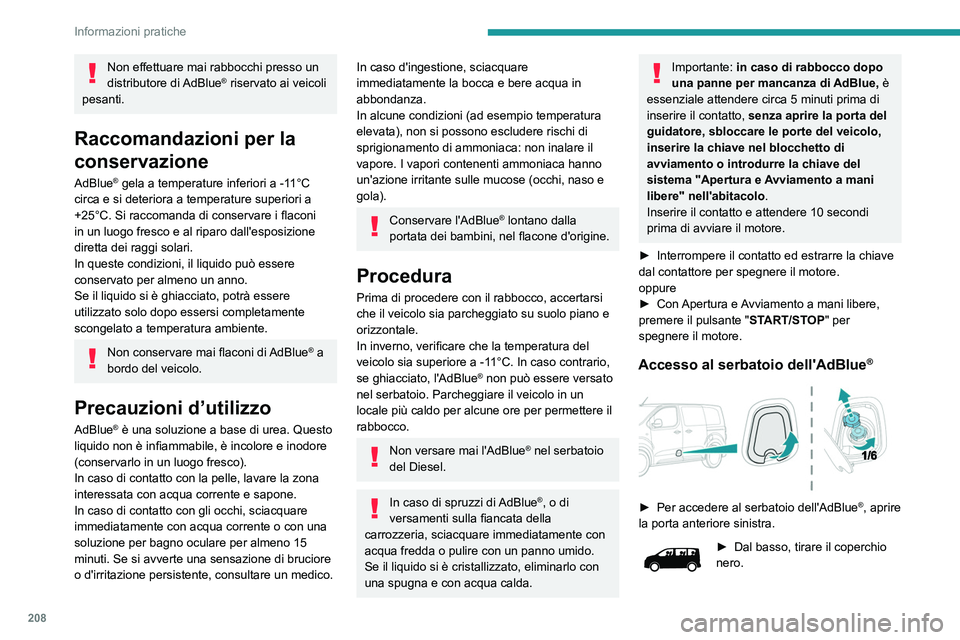

Non effettuare mai rabbocchi presso un
distributore di AdBlue® riservato ai veicoli
pesanti.
Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
+25°C. Si raccomanda di conservare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari.
In queste condizioni, il liquido può essere
conservato per almeno un anno.
Se il liquido si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non conservare mai flaconi di AdBlue® a
bordo del veicolo.
Precauzioni d’utilizzo
AdBlue® è una soluzione a base di urea. Questo
liquido non è infiammabile, è incolore e inodore
(conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la zona
interessata con acqua corrente e sapone.
In caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con una
soluzione per bagno oculare per almeno 15
minuti. Se si avverte una sensazione di bruciore
o d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
vapore. I vapori contenenti ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
se ghiacciato, l'AdBlue
® non può essere versato
nel serbatoio. Parcheggiare il veicolo in un
locale più caldo per alcune ore per permettere il
rabbocco.
Non versare mai l'AdBlue® nel serbatoio
del Diesel.
In caso di spruzzi di AdBlue®, o di
versamenti sulla fiancata della
carrozzeria, sciacquare immediatamente con
acqua fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di AdBlue, è
essenziale attendere circa 5 minuti prima di
inserire il contatto, senza aprire la porta del
guidatore, sbloccare le porte del veicolo,
inserire la chiave nel blocchetto di
avviamento o introdurre la chiave del
sistema "Apertura e Avviamento a mani
libere" nell'abitacolo .
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
►

Interrompere il contatto ed estrarre la chiave
dal contattore per spegnere il motore.
oppure
►


Con
Apertura e Avviamento a mani libere,
premere il pulsante " START/STOP" per
spegnere il motore.
Accesso al serbatoio dell'AdBlue®


► Per accedere al serbatoio dell'AdBlue®, aprire
la porta anteriore sinistra.
► Dal basso, tirare il coperchio
nero.
