In caso di panne
8consumo combinato di tutto
l'equipaggiamento aggiuntivo collegato
supera i 10 mA.
Per ulteriori informazioni sul montaggio
di un gancio traino o di un
equipaggiamento di tipo TAXI, rivolgersi alla
rete PEUGEOT.

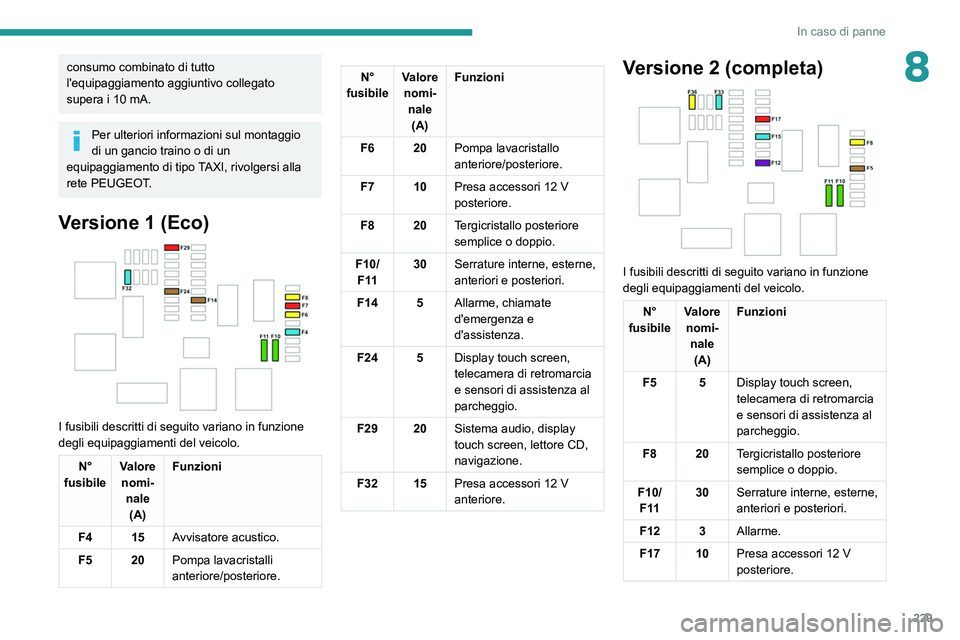

Versione 1 (Eco)

I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F4 15 Avvisatore acustico.
F5 20 Pompa lavacristalli
anteriore/posteriore.
N°
fusibile Valore
nomi- nale(A) Funzioni
F6 20 Pompa lavacristallo
anteriore/posteriore.
F7 10 Presa accessori 12
V
posteriore.
F8 20 Tergicristallo posteriore
semplice o doppio.
F10/ F 11 30
Serrature interne, esterne,
anteriori e posteriori.
F14 5 Allarme, chiamate
d'emergenza e
d'assistenza.
F24 5 Display touch screen,
telecamera di retromarcia
e sensori di assistenza al
parcheggio.
F29 20 Sistema audio, display
touch screen, lettore CD,
navigazione.
F32 15 Presa accessori 12
V
anteriore.Versione 2 (completa)

I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F5 5 Display touch screen,
telecamera di retromarcia
e sensori di assistenza al
parcheggio.
F8 20 Tergicristallo posteriore
semplice o doppio.
F10/ F 11 30
Serrature interne, esterne,
anteriori e posteriori.
F12 3 Allarme.
F17 10 Presa accessori 12
V
posteriore.

230
In caso di panne
Avviamento di un altro veicolo
utilizzando i cavi
Non utilizzare la batteria secondaria per
avviare un altro veicolo utilizzando i cavi o per
caricare la batteria di un altro veicolo.
Sostituire sempre la batteria con una
avente caratteristiche equivalenti.
Accesso alla batteria
La batteria è situata nel vano motore.
► Aprire il cofano con la maniglia interna, poi
esterna.
► Fissare l'asta di sostegno del cofano.


► Rimuovere il coperchio in plastica per
accedere al polo (+), se il veicolo ne è
equipaggiato.
Il morsetto (-) della batteria non è accessibile.
Un punto di massa separato è disponibile nella
parte anteriore del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F33 15 Presa accessori 12
V
anteriore.
F36 20 Sistema audio, display
touch screen, lettore CD,
navigazione.

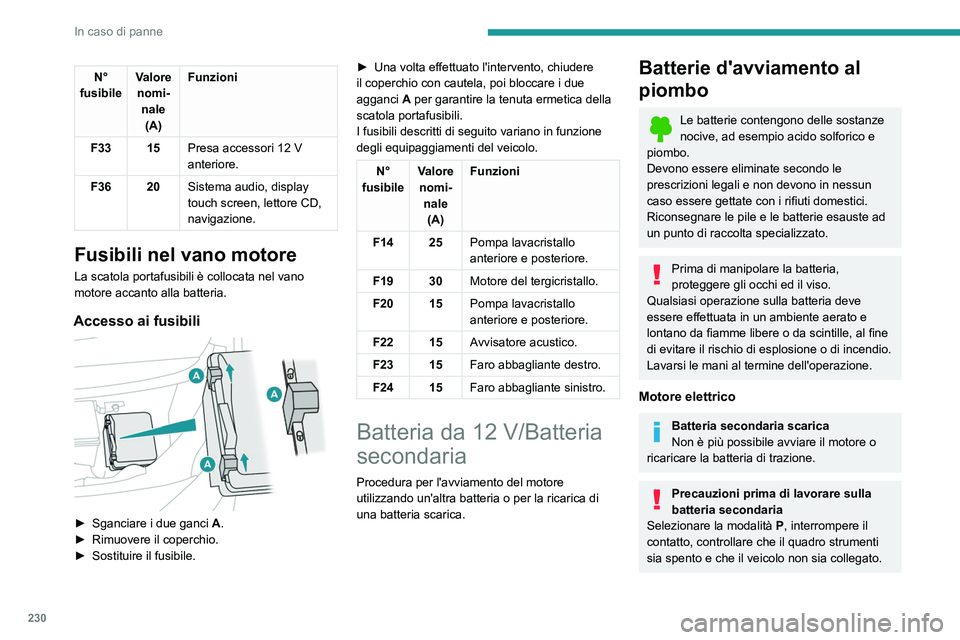

Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili

► Sganciare i due ganci A .
► Rimuovere il coperchio.
►

Sostituire il fusibile. ►


Una volta effettuato l'intervento, chiudere
il coperchio con cautela, poi bloccare i due
agganci A
per garantire la tenuta ermetica della
scatola portafusibili.
I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F14 25 Pompa lavacristallo
anteriore e posteriore.
F19 30 Motore del tergicristallo.
F20 15 Pompa lavacristallo
anteriore e posteriore.
F22 15 Avvisatore acustico.
F23 15 Faro abbagliante destro.
F24 15 Faro abbagliante sinistro.
Batteria da 12 V/Batteria
secondaria
Procedura per l'avviamento del motore
utilizzando un'altra batteria o per la ricarica di
una batteria scarica.
Batterie d'avviamento al
piombo
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e
piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in nessun
caso essere gettate con i rifiuti domestici.
Riconsegnare le pile e le batterie esauste ad
un punto di raccolta specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato e
lontano da fiamme libere o da scintille, al fine
di evitare il rischio di esplosione o di incendio.
Lavarsi le mani al termine dell'operazione.
Motore elettrico
Batteria secondaria scarica
Non è più possibile avviare il motore o
ricaricare la batteria di trazione.
Precauzioni prima di lavorare sulla
batteria secondaria
Selezionare la modalità

P
, interrompere il
contatto, controllare che il quadro strumenti
sia spento e che il veicolo non sia collegato.

231
In caso di panne
8Avviamento di un altro veicolo
utilizzando i cavi
Non utilizzare la batteria secondaria per
avviare un altro veicolo utilizzando i cavi o per
caricare la batteria di un altro veicolo.
Sostituire sempre la batteria con una
avente caratteristiche equivalenti.
Accesso alla batteria
La batteria è situata nel vano motore.
► Aprire il cofano con la maniglia interna, poi
esterna.
►

Fissare l'asta di sostegno del cofano.

► Rimuovere il coperchio in plastica per
accedere al polo (+), se il veicolo ne è
equipaggiato.
Il morsetto (-) della batteria non è accessibile.
Un punto di massa separato è disponibile nella
parte anteriore del veicolo.
Per ulteriori informazioni sul cofano e sul
motore fare riferimento alle sezioni
associate.

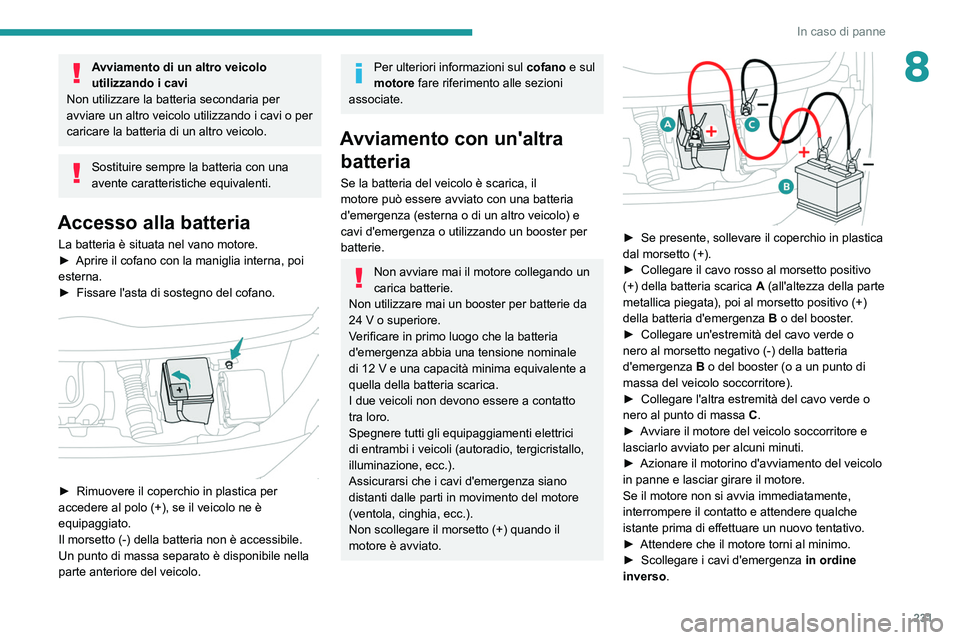

Avviamento con un'altra batteria
Se la batteria del veicolo è scarica, il
motore può essere avviato con una batteria
d'emergenza (esterna o di un altro veicolo) e
cavi d'emergenza o utilizzando un booster per
batterie.
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).
Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.


► Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►

Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A

(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza


B
o del booster (o a un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►


Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.

232
In caso di panne
Scollegamento della batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare
la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
► Chiudere tutte le aperture (porte, portellone
posteriore, vetri).
► Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
► Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+).
► Sollevare al massimo la levetta A per
sbloccare il morsetto B.
► Se presente, riposizionare il coperchio in
plastica sul morsetto (+).
►

Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare immediatamente senza aver
raggiunto un livello di carica sufficiente
potrebbe compromettere alcune funzionalità
del veicolo.
I cavi devono essere scollegati in ordine
inverso.
Cambio automatico
Non provare mai ad avviare il motore
spingendo il veicolo.

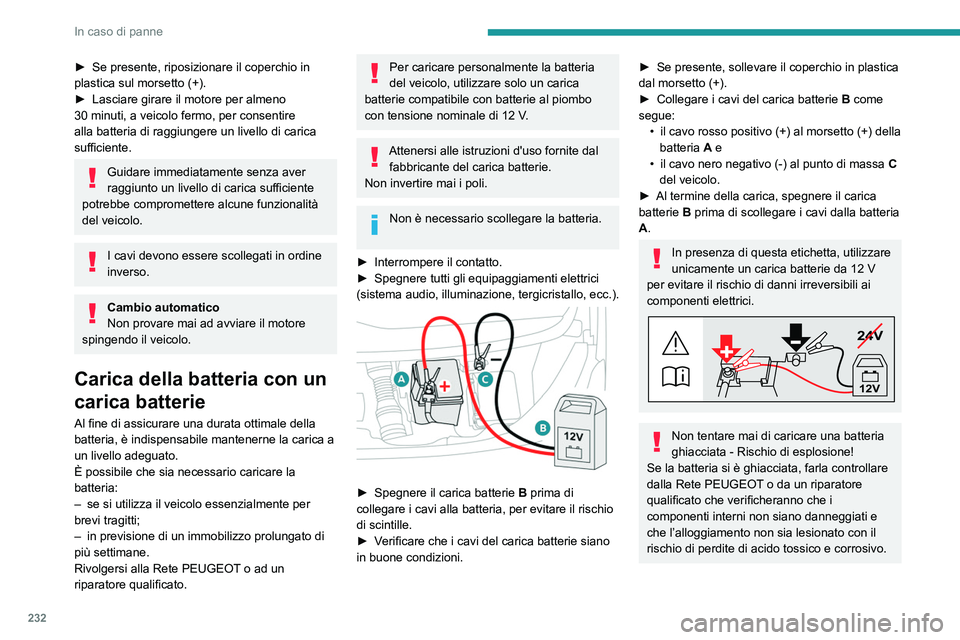

Carica della batteria con un
carica batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica a
un livello adeguato.
È possibile che sia necessario caricare la
batteria:
–

se si utilizza il veicolo essenzialmente per
brevi tragitti;
–


in previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare personalmente la batteria
del veicolo, utilizzare solo un carica
batterie compatibile con batterie al piombo
con tensione nominale di 12
V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
► Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►

Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A e
•

il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici.
24V
12V
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.

233
In caso di panne

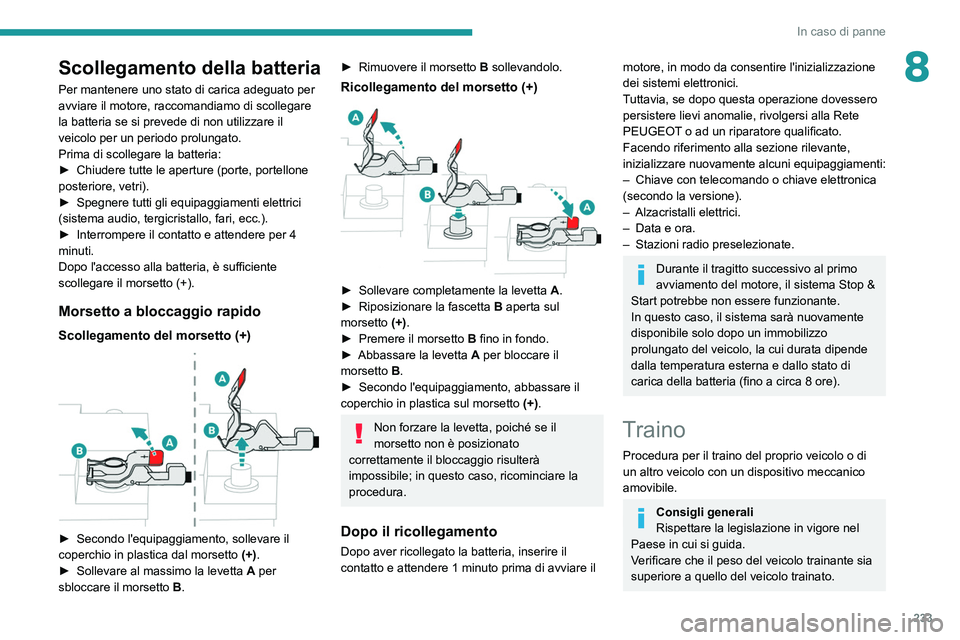

8Scollegamento della batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare
la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
►
Chiudere tutte le aperture (porte, portellone
posteriore, vetri).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
► Rimuovere il morsetto B sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave
con telecomando o chiave elettronica
(secondo la versione).
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Traino
Procedura per il traino del proprio veicolo o di
un altro veicolo con un dispositivo meccanico
amovibile.
Consigli generali
Rispettare la legislazione in vigore nel
Paese in cui si guida.
Verificare che il peso del veicolo trainante sia
superiore a quello del veicolo trainato.

234

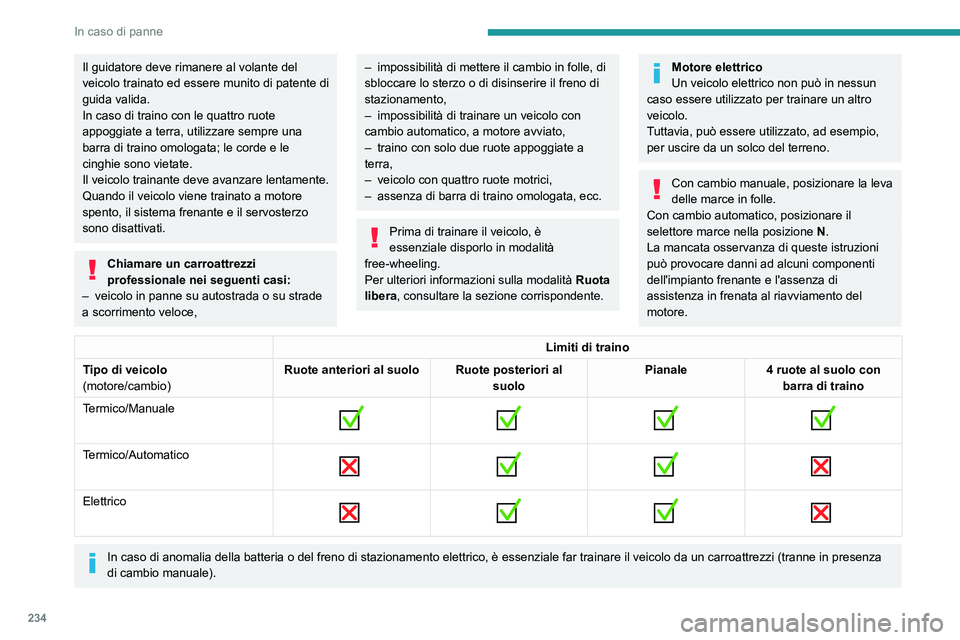

In caso di panne
Accesso all'anello di traino
L'anello di traino è situato nella scatola porta
attrezzi.
Per ulteriori informazioni sulla Scatola
porta attrezzi, consultare la sezione
corrispondente.
Traino del veicolo

► Nel paraurti anteriore, fare scivolare l'astina
centrale della copertura verso l'estremità
superiore (come mostrato in alto) per sganciarla.
► Avvitare l'anello di traino fino all'arresto.
► Installare la barra di traino.
► Attivare il segnale d'emergenza del veicolo
trainato.
► Avviare e guidare lentamente per un breve
tragitto.
Il guidatore deve rimanere al volante del
veicolo trainato ed essere munito di patente di
guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Il veicolo trainante deve avanzare lentamente.
Quando il veicolo viene trainato a motore
spento, il sistema frenante e il servosterzo
sono disattivati.
Chiamare un carroattrezzi
professionale nei seguenti casi:
–

veicolo in panne su autostrada o su strade
a scorrimento veloce,
– impossibilità di mettere il cambio in folle, di
sbloccare lo sterzo o di disinserire il freno di
stazionamento,
–

impossibilità di trainare un veicolo con
cambio automatico, a motore avviato,
–


traino con solo due ruote appoggiate a
terra,
–


veicolo con quattro ruote motrici,
–


assenza di barra di traino omologata, ecc.
Prima di trainare il veicolo, è
essenziale disporlo in modalità
free-wheeling.
Per ulteriori informazioni sulla modalità Ruota
libera
, consultare la sezione corrispondente.
Motore elettrico
Un veicolo elettrico non può in nessun
caso essere utilizzato per trainare un altro
veicolo.
Tuttavia, può essere utilizzato, ad esempio,
per uscire da un solco del terreno.
Con cambio manuale, posizionare la leva
delle marce in folle.
Con cambio automatico, posizionare il
selettore marce nella posizione N.
La mancata osservanza di queste istruzioni
può provocare danni ad alcuni componenti
dell'impianto frenante e l'assenza di
assistenza in frenata al riavviamento del
motore.
Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale


Termico/Automatico

Elettrico

In caso di anomalia della batteria o del freno di stazionamento elettrico, è
essenziale far trainare il veicolo da un carroattrezzi (tranne in presenza
di cambio manuale).

235

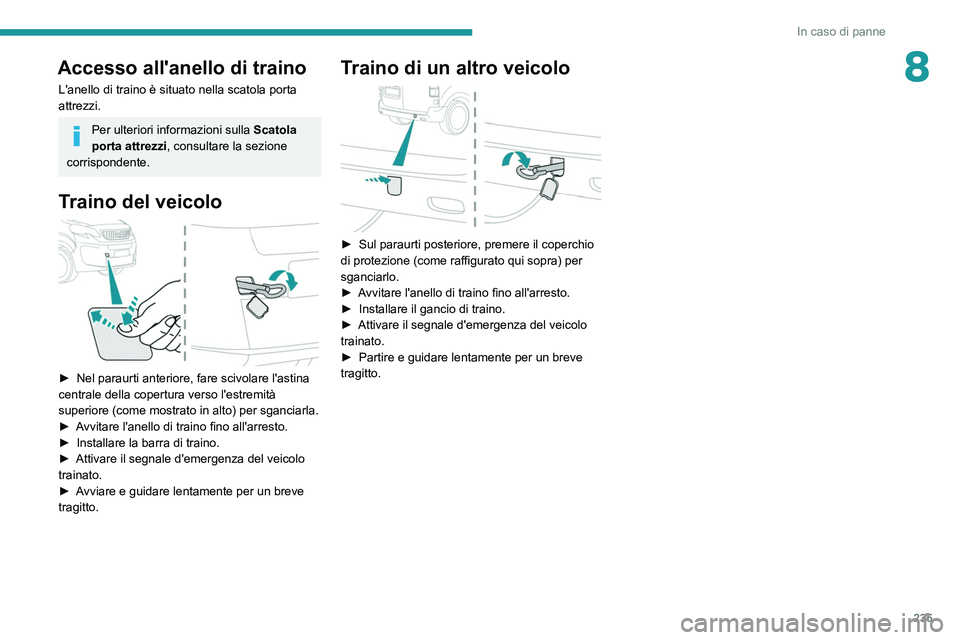

In caso di panne
8Accesso all'anello di traino
L'anello di traino è situato nella scatola porta
attrezzi.
Per ulteriori informazioni sulla Scatola
porta attrezzi, consultare la sezione
corrispondente.
Traino del veicolo

► Nel paraurti anteriore, fare scivolare l'astina
centrale della copertura verso l'estremità
superiore (come mostrato in alto) per sganciarla.
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare la barra di traino.
►


Attivare il segnale d'emergenza del veicolo
trainato.
►


A
vviare e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo

► Sul paraurti posteriore, premere il coperchio
di protezione (come raffigurato qui sopra) per
sganciarlo.
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio di traino.
►


Attivare il segnale d'emergenza del veicolo
trainato.
►


Partire e guidare lentamente per un breve
tragitto.

236

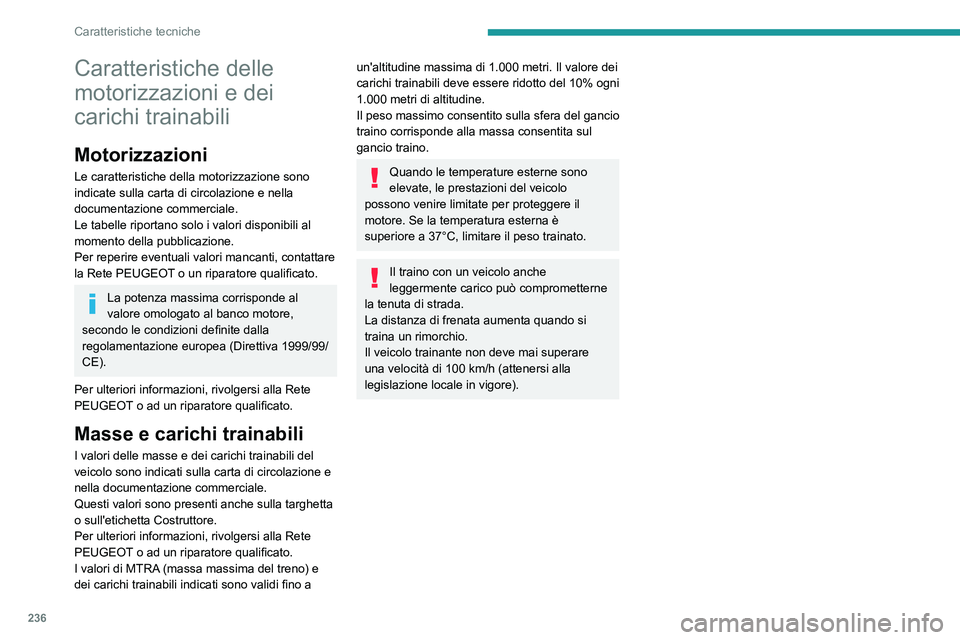

Caratteristiche tecniche
Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
Le tabelle riportano solo i valori disponibili al
momento della pubblicazione.
Per reperire eventuali valori mancanti, contattare
la Rete PEUGEOT o un riparatore qualificato.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima del treno) e
dei carichi trainabili indicati sono validi fino a
un'altitudine massima di 1.000 metri. Il valore dei
carichi trainabili deve essere ridotto del 10% ogni
1.000 metri di altitudine.
Il peso massimo consentito sulla sfera del gancio
traino corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare il peso trainato.
Il traino con un veicolo anche
leggermente carico può comprometterne
la tenuta di strada.
La distanza di frenata aumenta quando si
traina un rimorchio.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (attenersi alla
legislazione locale in vigore).
Motorizzazioni e carichi trainabili - Diesel EURO 4/5
* Carico utile aumentato.

237

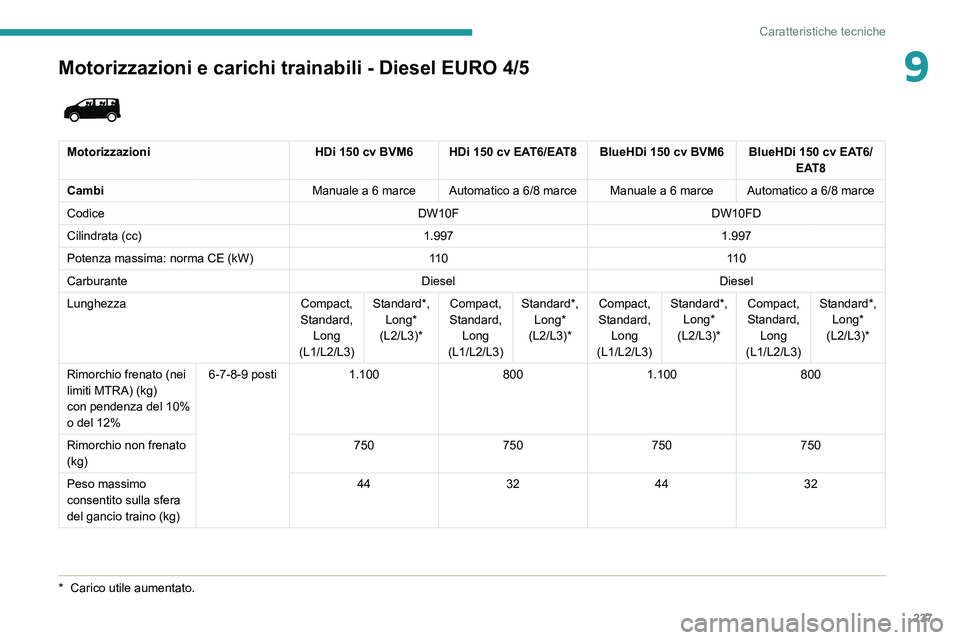

Caratteristiche tecniche
9Motorizzazioni e carichi trainabili - Diesel EURO 4/5
* Carico utile aumentato.


Motorizzazioni HDi 150 cv BVM6 HDi 150 cv EAT6/EAT8 BlueHDi 150 cv BVM6 BlueHDi 150 cv EAT6/
EAT8
Cambi Manuale a 6 marce Automatico a 6/8 marce Manuale a 6 marce Automatico a 6/8 marce
Codice DW10FDW10FD
Cilindrata (cc) 1.9971.997
Potenza massima: norma CE (kW) 11 011 0
Carburante DieselDiesel
Lunghezza Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)*
Rimorchio frenato (nei
limiti MTRA) (kg)
con pendenza del 10%
o del 12% 6-7-8-9 posti
1.100 8001.100 800
Rimorchio non frenato
(kg) 750
750750750
Peso massimo
consentito sulla sfera
del gancio traino (kg) 44
324432

238

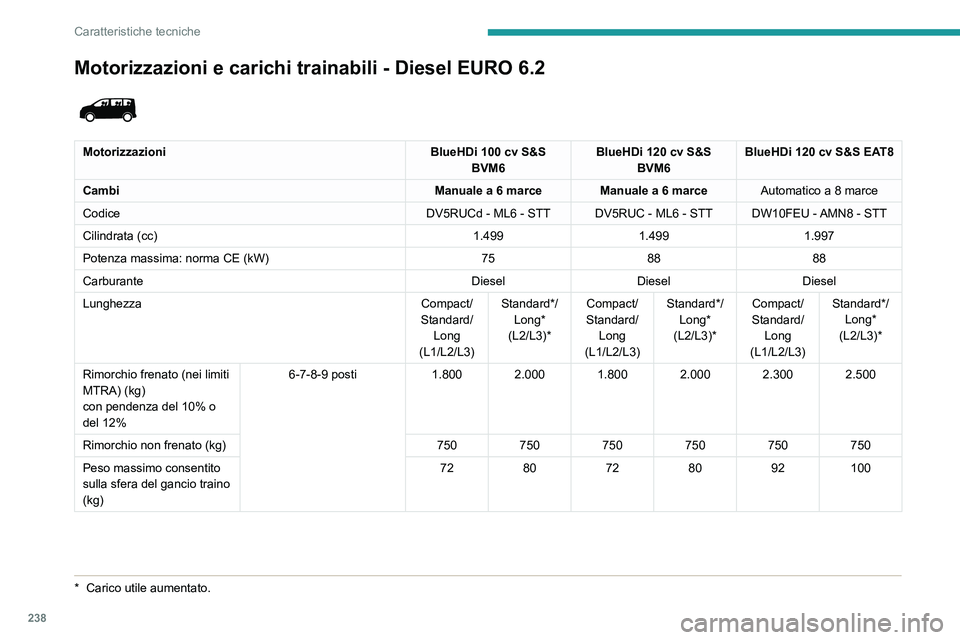

Caratteristiche tecniche
Motorizzazioni e carichi trainabili - Diesel EURO 6.2

MotorizzazioniBlueHDi 100 cv S&S
BVM6 BlueHDi 120 cv S&S
BVM6 BlueHDi 120 cv S&S EAT8
Cambi Manuale a 6 marce Manuale a 6 marceAutomatico a 8 marce
Codice DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FEU - AMN8 - STT
Cilindrata (cc) 1.4991.4991.997
Potenza massima: norma CE (kW) 758888
Carburante DieselDieselDiesel
Lunghezza Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Rimorchio frenato (nei limiti
MTRA) (kg)
con pendenza del 10% o
del 12% 6-7-8-9 posti
1.800 2.000 1.800 2.000 2.300 2.500
Rimorchio non frenato (kg) 750750750750750750
Peso massimo consentito
sulla sfera del gancio traino
(kg) 72
80728092100
* Carico utile aume ntato.
