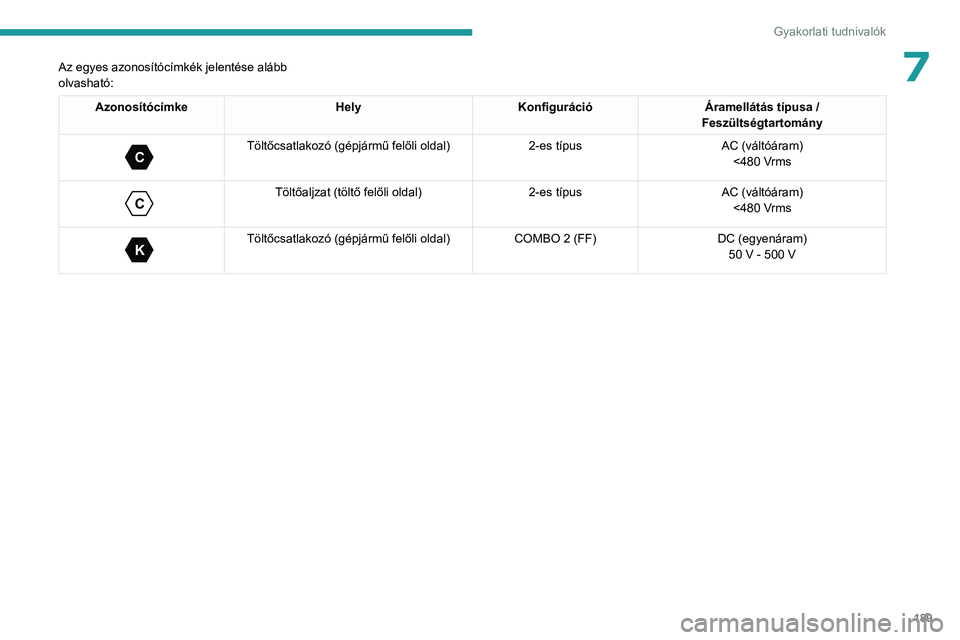

189
Gyakorlati tudnivalók
7Az egyes azonosítócímkék jelentése alább
olvasható:
AzonosítócímkeHelyKonfiguráció Áramellátás típusa /
Feszültségtartomány

C
Töltőcsatlakozó (gépjármű felőli oldal) 2-es típusAC (váltóáram)
<480 Vrms

C
Töltőaljzat (töltő felőli oldal) 2-es típusAC (váltóáram)
<480 Vrms

K
Töltőcsatlakozó (gépjármű felőli oldal) COMBO 2 (FF)DC (egyenáram)
50 V - 500 V

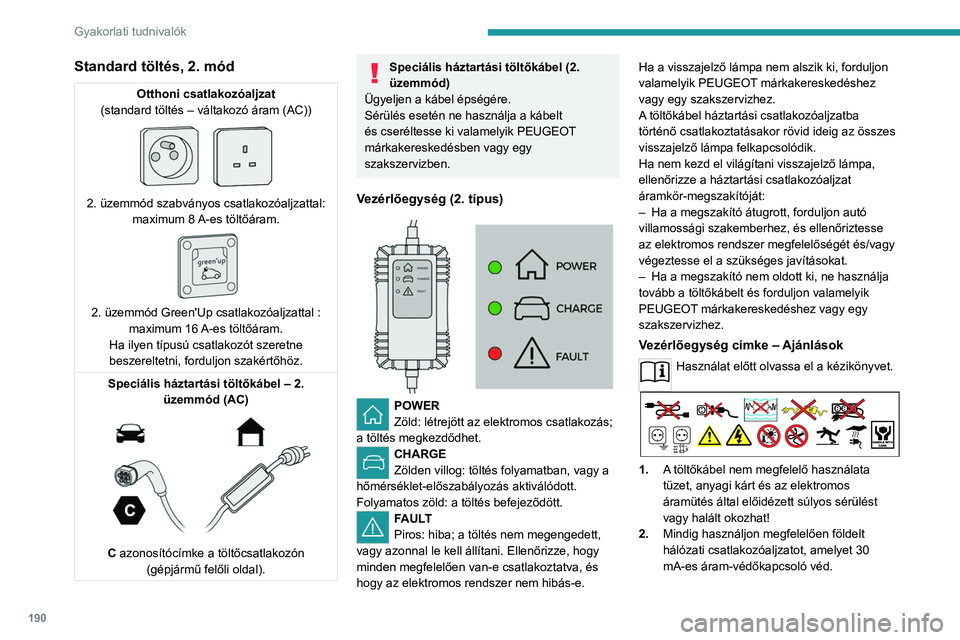

190
Gyakorlati tudnivalók
Standard töltés, 2. mód
Otthoni csatlakozóaljzat
(standard töltés – váltakozó áram (AC))


2. üzemmód szabványos csatlakozóaljzattal: maximum 8 A-es töltőáram.

2. üzemmód Green'Up csatlakozóaljzattal : maximum 16 A-es töltőáram.
Ha ilyen típusú csatlakozót szeretne
beszereltetni, forduljon szakértőhöz.
Speciális háztartási töltőkábel – 2. üzemmód (AC)


C azonosítócímke a töltőcsatlakozón (gépjármű felőli oldal).
Speciális háztartási töltőkábel (2.
üzemmód)
Ügyeljen a kábel épségére.
Sérülés esetén ne használja a kábelt
és cseréltesse ki valamelyik PEUGEOT
márkakereskedésben vagy egy
szakszervizben.
Vezérlőegység (2. típus)


POWER
Zöld: létrejött az elektromos csatlakozás;
a töltés megkezdődhet.
CHARGE
Zölden villog: töltés folyamatban, vagy a
hőmérséklet-előszabályozás aktiválódott.
Folyamatos zöld: a töltés befejeződött.
FAULT
Piros: hiba; a töltés nem megengedett,
vagy azonnal le kell állítani. Ellenőrizze, hogy
minden megfelelően van-e csatlakoztatva, és
hogy az elektromos rendszer nem hibás-e. Ha a visszajelző lámpa nem alszik ki, forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
A töltőkábel háztartási csatlakozóaljzatba
történő csatlakoztatásakor rövid ideig az összes
visszajelző lámpa felkapcsolódik.
Ha nem kezd el világítani visszajelző lámpa,
ellenőrizze a háztartási csatlakozóaljzat
áramkör-megszakítóját:
–

Ha a megszakító átugrott, forduljon autó
villamossági szakemberhez, és ellenőriztesse
az elektromos rendszer megfelelőségét és/vagy
végeztesse el a szükséges javításokat.
–

Ha a megszakító nem oldott ki, ne használja
tovább a töltőkábelt és forduljon valamelyik
PEUGEOT
márkakereskedéshez vagy egy
szakszervizhez.
Vezérlőegység címke – Ajánlások
Használat előtt olvassa el a kézikönyvet.
1.A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
2. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.

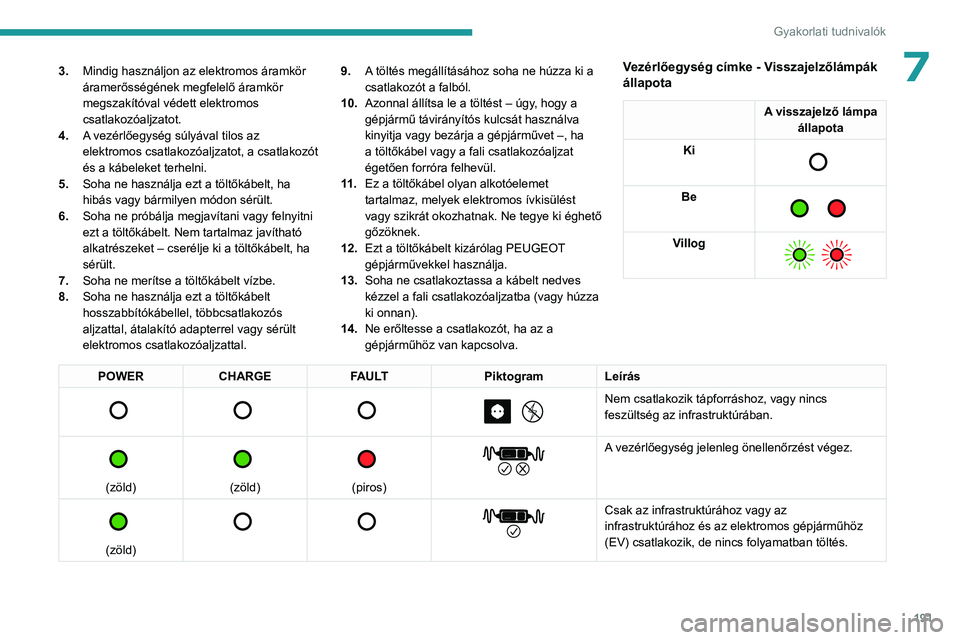

191
Gyakorlati tudnivalók
73.Mindig használjon az elektromos áramkör
áramerősségének megfelelő áramkör
megszakítóval védett elektromos
csatlakozóaljzatot.
4. A vezérlőegység súlyával tilos az
elektromos csatlakozóaljzatot, a csatlakozót
és a kábeleket terhelni.
5. Soha ne használja ezt a töltőkábelt, ha
hibás vagy bármilyen módon sérült.
6. Soha ne próbálja megjavítani vagy felnyitni
ezt a töltőkábelt. Nem tartalmaz javítható
alkatrészeket – cserélje ki a töltőkábelt, ha
sérült.
7. Soha ne merítse a töltőkábelt vízbe.
8. Soha ne használja ezt a töltőkábelt
hosszabbítókábellel, többcsatlakozós
aljzattal, átalakító adapterrel vagy sérült
elektromos csatlakozóaljzattal. 9.
A töltés megállításához soha ne húzza ki a
csatlakozót a falból.
10. Azonnal állítsa le a töltést – úgy, hogy a
gépjármű távirányítós kulcsát használva
kinyitja vagy bezárja a gépjárművet –, ha
a töltőkábel vagy a fali csatlakozóaljzat
égetően forróra felhevül.
11 . Ez a töltőkábel olyan alkotóelemet
tartalmaz, melyek elektromos ívkisülést
vagy szikrát okozhatnak. Ne tegye ki éghető
gőzöknek.
12. Ezt a töltőkábelt kizárólag PEUGEOT
gépjárművekkel használja.
13. Soha ne csatlakoztassa a kábelt nedves
kézzel a fali csatlakozóaljzatba (vagy húzza
ki onnan).
14. Ne erőltesse a csatlakozót, ha az a
gépjárműhöz van kapcsolva.Vezérlőegység címke - Visszajelzőlámpák
állapota
A visszajelző lámpa
állapota
Ki


Be

Villog

POWER CHARGE FAULT PiktogramLeírás

Nem csatlakozik tápforráshoz, vagy nincs
feszültség az infrastruktúrában.


(zöld)


(zöld)


(piros)


A vezérlőegység jelenleg önellenőrzést végez.


(zöld)


Csak az infrastruktúrához vagy az
infrastruktúrához és az elektromos gépjárműhöz
(EV) csatlakozik, de nincs folyamatban töltés.

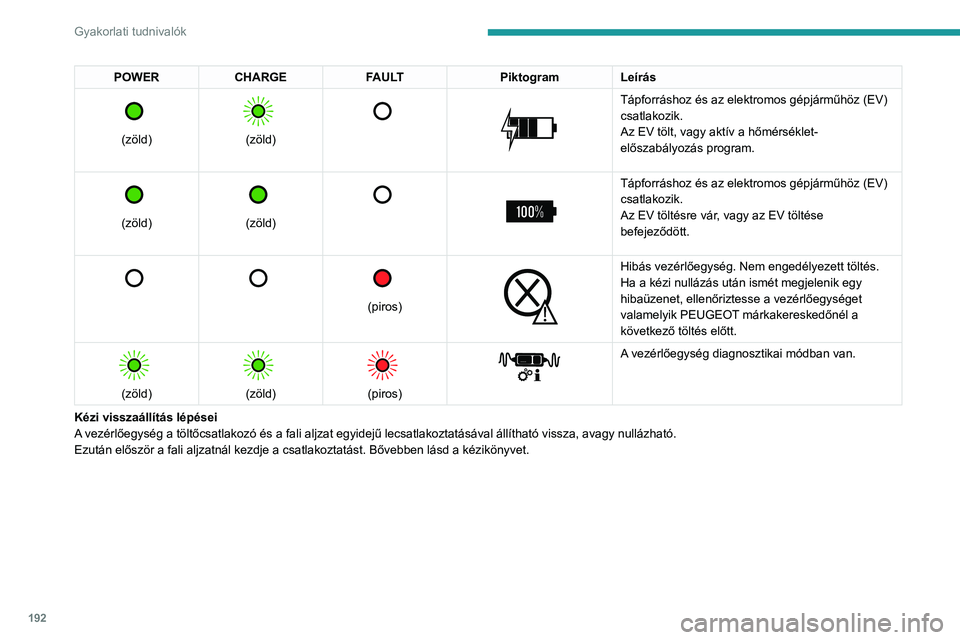

192
Gyakorlati tudnivalók
POWERCHARGE FAULT PiktogramLeírás

(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV tölt, vagy aktív a hőmérséklet-
előszabályozás program.


(zöld)


(zöld)



Tápforráshoz és az elektromos gépjárműhöz (EV)
csatlakozik.
Az EV töltésre vár, vagy az EV töltése
befejeződött.


(piros)


Hibás vezérlőegység. Nem engedélyezett töltés.
Ha a kézi nullázás után ismét megjelenik egy
hibaüzenet, ellenőriztesse a vezérlőegységet
valamelyik PEUGEOT márkakereskedőnél a
következő töltés előtt.


(zöld)


(zöld)


(piros)


A vezérlőegység diagnosztikai módban van.
Kézi visszaállítás lépései
A vezérlőegység a töltőcsatlakozó és a fali aljzat egyidejű lecsatlakoztatásával állítható vissza, avagy nullázható.
Ezután először a fali aljzatnál kezdje a csatlakoztatást. Bővebben lásd a kézikönyvet.

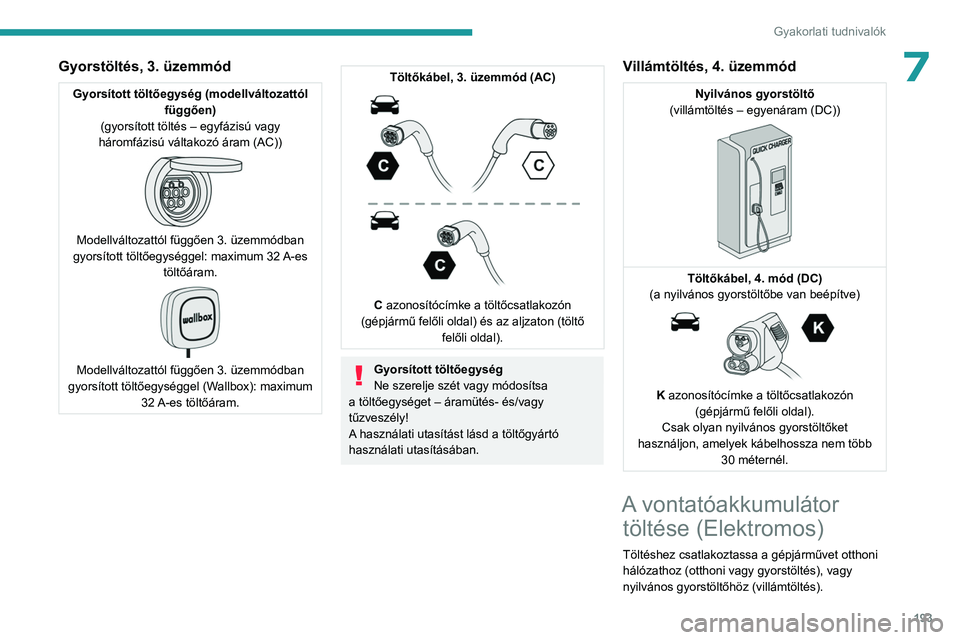

193
Gyakorlati tudnivalók
7Gyorstöltés, 3. üzemmód
Gyorsított töltőegység (modellváltozattól függően)
(gyorsított töltés – egyfázisú vagy
háromfázisú váltakozó áram (AC))


Modellváltozattól függően 3. üzemmódban
gyorsított töltőegységgel: maximum 32 A-es
töltőáram.


Modellváltozattól függően 3. üzemmódban
gyorsított töltőegységgel (Wallbox): maximum 32

A-es töltőáram.
Töltőkábel, 3. üzemmód (AC)

C azonosítócímke a töltőcsatlakozón
(gépjármű felőli oldal) és az aljzaton (töltő felőli oldal).
Gyorsított töltőegység
Ne szerelje szét vagy módosítsa
a töltőegységet – áramütés- és/vagy
tűzveszély!
A használati utasítást lásd a töltőgyártó
használati utasításában.
Villámtöltés, 4. üzemmód
Nyilvános gyorstöltő
(villámtöltés – egyenáram (DC))


Töltőkábel, 4. mód (DC)
(a nyilvános gyorstöltőbe van beépítve)


K azonosítócímke a töltőcsatlakozón (gépjármű felőli oldal).
Csak olyan nyilvános gyorstöltőket
használjon, amelyek kábelhossza nem több 30 méternél.
A vontatóakkumulátor töltése (Elektromos)
Töltéshez csatlakoztassa a gépjárművet otthoni
hálózathoz (otthoni vagy gyorstöltés), vagy
nyilvános gyorstöltőhöz (villámtöltés).

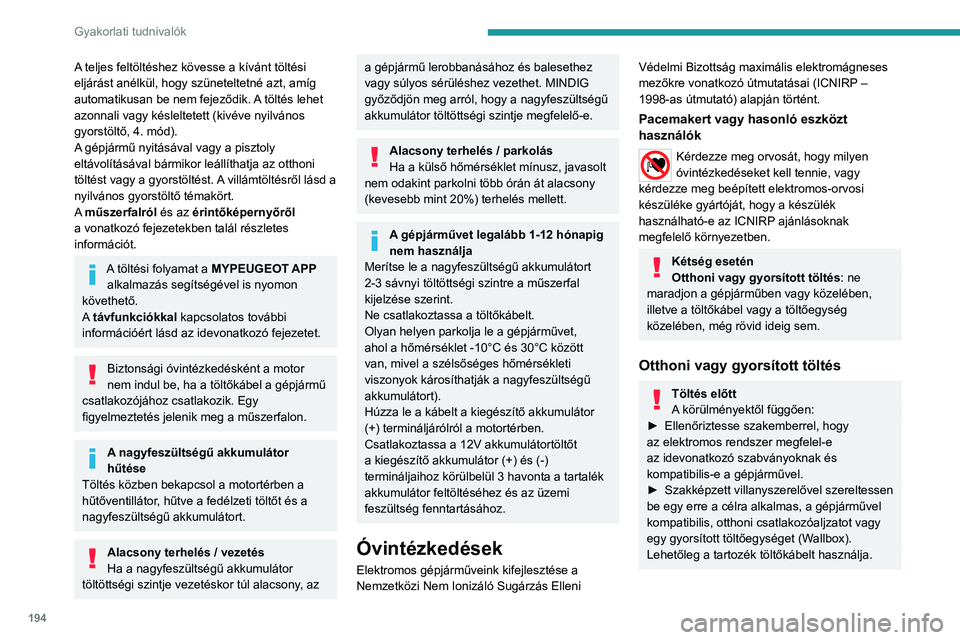

194
Gyakorlati tudnivalók
A teljes feltöltéshez kövesse a kívánt töltési
eljárást anélkül, hogy szüneteltetné azt, amíg
automatikusan be nem fejeződik. A töltés lehet
azonnali vagy késleltetett (kivéve nyilvános
gyorstöltő, 4. mód).
A gépjármű nyitásával vagy a pisztoly
eltávolításával bármikor leállíthatja az otthoni
töltést vagy a gyorstöltést. A villámtöltésről lásd a
nyilvános gyorstöltő témakört.
A műszerfalról és az érintőképernyőről
a vonatkozó fejezetekben talál részletes
információt.
A töltési folyamat a MYPEUGEOT APP alkalmazás segítségével is nyomon
követhető.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Biztonsági óvintézkedésként a motor
nem indul be, ha a töltőkábel a gépjármű
csatlakozójához csatlakozik. Egy
figyelmeztetés jelenik meg a műszerfalon.
A nagyfeszültségű akkumulátor
hűtése
Töltés közben bekapcsol a motortérben a
hűtőventillátor, hűtve a fedélzeti töltőt és a
nagyfeszültségű akkumulátort.
Alacsony terhelés / vezetés
Ha a nagyfeszültségű akkumulátor
töltöttségi szintje vezetéskor túl alacsony, az
a gépjármű lerobbanásához és balesethez
vagy súlyos sérüléshez vezethet. MINDIG
győződjön meg arról, hogy a nagyfeszültségű
akkumulátor töltöttségi szintje megfelelő-e.
Alacsony terhelés / parkolás
Ha a külső hőmérséklet mínusz, javasolt
nem odakint parkolni több órán át alacsony
(kevesebb mint 20%) terhelés mellett.
A gépjárművet legalább 1-12 hónapig
nem használja
Merítse le a nagyfeszültségű akkumulátort
2-3 sávnyi töltöttségi szintre a műszerfal
kijelzése szerint.
Ne csatlakoztassa a töltőkábelt.
Olyan helyen parkolja le a gépjárművet,
ahol a hőmérséklet -10°C és 30°C között
van, mivel a szélsőséges hőmérsékleti
viszonyok károsíthatják a nagyfeszültségű
akkumulátort).
Húzza le a kábelt a kiegészítő akkumulátor
(+) termináljárólról a motortérben.
Csatlakoztassa a 12V akkumulátortöltőt
a kiegészítő akkumulátor (+) és (-)
termináljaihoz körülbelül 3 havonta a tartalék
akkumulátor feltöltéséhez és az üzemi
feszültség fenntartásához.
Óvintézkedések
Elektromos gépjárműveink kifejlesztése a
Nemzetközi Nem Ionizáló Sugárzás Elleni
Védelmi Bizottság maximális elektromágneses
mezőkre vonatkozó útmutatásai (ICNIRP –
1998-as útmutató) alapján történt.
Pacemakert vagy hasonló eszközt
használók
Kérdezze meg orvosát, hogy milyen
óvintézkedéseket kell tennie, vagy
kérdezze meg beépített elektromos-orvosi
készüléke gyártóját, hogy a készülék
használható-e az ICNIRP ajánlásoknak
megfelelő környezetben.
Kétség esetén
Otthoni vagy gyorsított töltés : ne
maradjon a gépjárműben vagy közelében,
illetve a töltőkábel vagy a töltőegység
közelében, még rövid ideig sem.
Otthoni vagy gyorsított töltés
Töltés előtt
A körülményektől függően:
►

Ellenőriztesse szakemberrel, hogy
az elektromos rendszer megfelel-e
az idevonatkozó szabványoknak és
kompatibilis-e a gépjárművel.
►


Szakképzett villanyszerelővel szereltessen
be egy erre a célra alkalmas, a gépjárművel
kompatibilis, otthoni csatlakozóaljzatot vagy
egy gyorsított töltőegységet (W

allbox).
Lehetőleg a tartozék töltőkábelt használja.

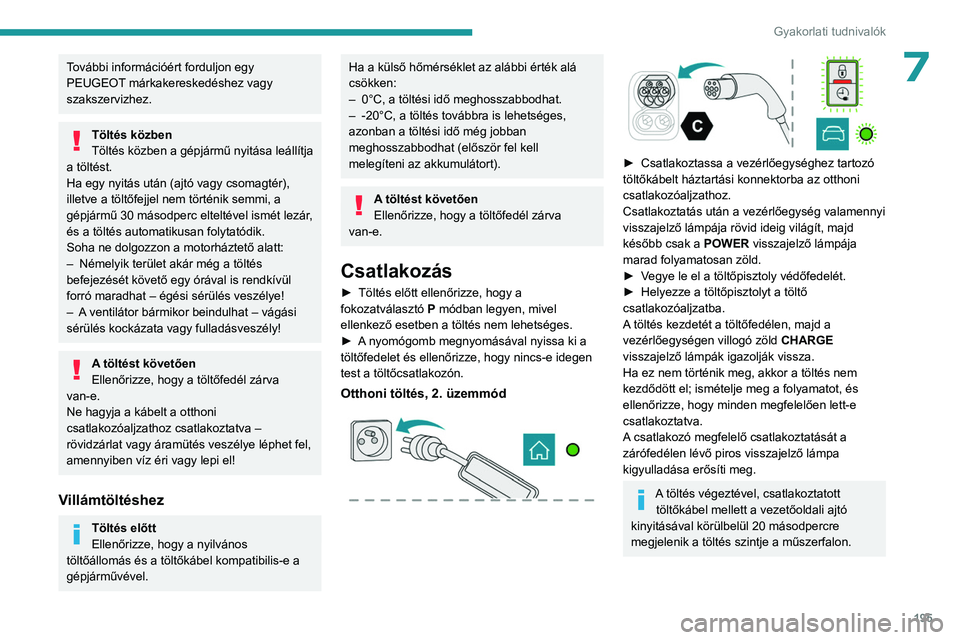

195
Gyakorlati tudnivalók
7További információért forduljon egy
PEUGEOT márkakereskedéshez vagy
szakszervizhez.
Töltés közben
Töltés közben a gépjármű nyitása leállítja
a töltést.
Ha egy nyitás után (ajtó vagy csomagtér),
illetve a töltőfejjel nem történik semmi, a
gépjármű 30 másodperc elteltével ismét lezár,
és a töltés automatikusan folytatódik.
Soha ne dolgozzon a motorháztető alatt:
–

Némelyik terület akár még a töltés
befejezését követő egy órával is rendkívül
forró maradhat – égési sérülés veszélye!
–


A

ventilátor bármikor beindulhat – vágási
sérülés kockázata vagy fulladásveszély!
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Ne hagyja a kábelt a otthoni
csatlakozóaljzathoz csatlakoztatva –
rövidzárlat vagy áramütés veszélye léphet fel,
amennyiben víz éri vagy lepi el!
Villámtöltéshez
Töltés előtt
Ellenőrizze, hogy a nyilvános
töltőállomás és a töltőkábel kompatibilis-e a
gépjárművével.
Ha a külső hőmérséklet az alábbi érték alá
csökken:
–

0°C, a töltési idő meghosszabbodhat.
–


-20°C, a töltés továbbra is lehetséges,
azonban a töltési idő még jobban
meghosszabbodhat (először fel kell
melegíteni az akkumulátort).
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Csatlakozás
► Töltés előtt ellenőrizze, hogy a
fokozatválasztó P módban legyen, mivel
ellenkező esetben a töltés nem lehetséges.
►

A
nyomógomb megnyomásával nyissa ki a
töltőfedelet és ellenőrizze, hogy nincs-e idegen
test a töltőcsatlakozón.
Otthoni töltés, 2. üzemmód



► Csatlakoztassa a vezérlőegységhez tartozó
töltőkábelt háztartási konnektorba az otthoni
csatlakozóaljzathoz.
Csatlakoztatás után a vezérlőegység valamennyi
visszajelző lámpája rövid ideig világít, majd
később csak a
POWER visszajelző lámpája
marad folyamatosan zöld.
►

V
egye le el a töltőpisztoly védőfedelét.
►

Helyezze a töltőpisztolyt a töltő
csatlakozóaljzatba.
A

töltés kezdetét a töltőfedélen, majd a
vezérlőegységen villogó zöld CHARGE
visszajelző lámpák igazolják vissza.
Ha ez nem történik meg, akkor a töltés nem
kezdődött el; ismételje meg a folyamatot, és
ellenőrizze, hogy minden megfelelően lett-e
csatlakoztatva.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
A töltés végeztével, csatlakoztatott töltőkábel mellett a vezetőoldali ajtó
kinyitásával körülbelül 20 másodpercre
megjelenik a töltés szintje a műszerfalon.

196
Gyakorlati tudnivalók

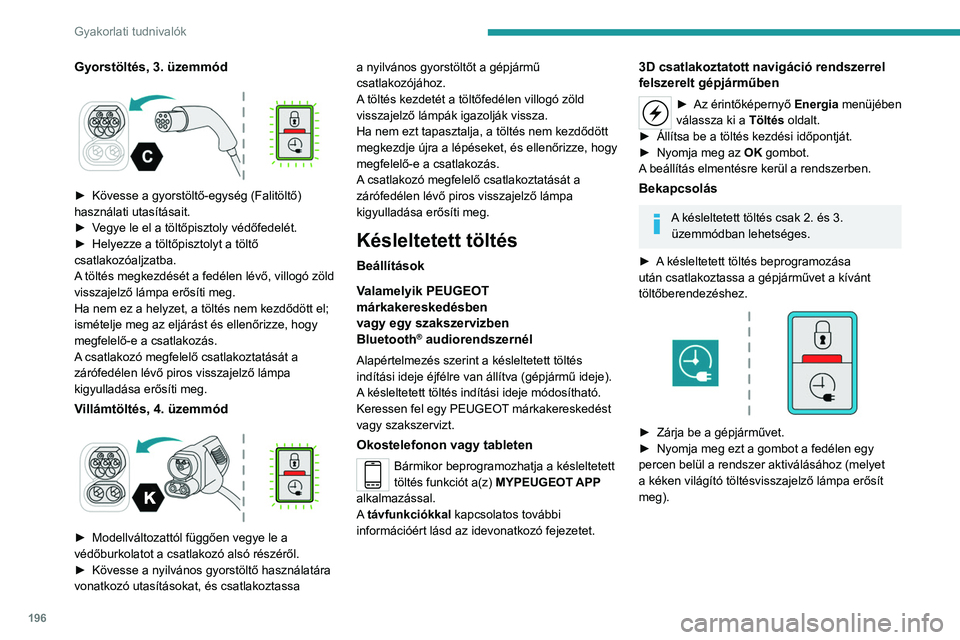

Gyorstöltés, 3. üzemmód

► Kövesse a gyorstöltő-egység (Falitöltő)
használati utasításait.
►

V
egye le el a töltőpisztoly védőfedelét.
►

Helyezze a töltőpisztolyt a töltő
csatlakozóaljzatba.
A

töltés megkezdését a fedélen lévő, villogó zöld
visszajelző lámpa erősíti meg.
Ha nem ez a helyzet, a töltés nem kezdődött el;
ismételje meg az eljárást és ellenőrizze, hogy
megfelelő-e a csatlakozás.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
Villámtöltés, 4. üzemmód

► Modellváltozattól függően vegye le a
védőburkolatot a csatlakozó alsó részéről.
►

Kövesse a nyilvános gyorstöltő használatára
vonatkozó utasításokat, és csatlakoztassa a nyilvános gyorstöltőt a gépjármű
csatlakozójához.
A

töltés kezdetét a töltőfedélen villogó zöld
visszajelző lámpák igazolják vissza.
Ha nem ezt tapasztalja, a töltés nem kezdődött
megkezdje újra a lépéseket, és ellenőrizze, hogy
megfelelő-e a csatlakozás.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
Késleltetett töltés
Beállítások
Valamelyik PEUGEOT
márkakereskedésben
vagy egy szakszervizben

Bluetooth
® audiorendszernél
Alapértelmezés szerint a késleltetett töltés
indítási ideje éjfélre van állítva (gépjármű ideje).
A késleltetett töltés indítási ideje módosítható.
Keressen fel egy PEUGEOT márkakereskedést
vagy szakszervizt.
Okostelefonon vagy tableten
Bármikor beprogramozhatja a késleltetett
töltés funkciót a(z) MYPEUGEOT APP
alkalmazással.
A távfunkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
3D csatlakoztatott navigáció rendszerrel
felszerelt gépjárműben
► Az érintőképernyő Energia menüjében
válassza ki a Töltés oldalt.
►

Állítsa be a töltés kezdési időpontját.
►


Nyomja meg az OK

gombot.
A beállítás elmentésre kerül a rendszerben.
Bekapcsolás
A késleltetett töltés csak 2. és 3. üzemmódban lehetséges.
►

A

késleltetett töltés beprogramozása
után csatlakoztassa a gépjárművet a kívánt
töltőberendezéshez.


► Zárja be a gépjárművet.
► Nyomja meg ezt a gombot a fedélen egy
percen belül a rendszer aktiválásához (melyet
a kéken világító töltésvisszajelző lámpa erősít
meg).

197
Gyakorlati tudnivalók
7Leválasztás

Mielőtt eltávolítaná a töltőfejet a
töltőcsatlakozóból:
►
Ha a gépjármű nincs lezárva, zárja le, majd
nyissa ki

.
►

Ha a gépjármű le van zárva, nyissa ki.
A

csatlakozó sikeres leválasztását a zárófedélen
lévő piros jelzőlámpa kialvása erősíti meg.
►

2. és 3. üzemmódban
30 másodpercen belül
húzza ki a töltőcsatlakozót.
A töltő visszajelzőlámpája fehéren kezd el
világítani.
Amikor aktiválva van a szelektív ajtónyitás, nyomja meg kétszer a nyitás
gombot a töltőpisztoly csatlakozó
leválasztásához.
A töltés végeztével körülbelül 2 perc elteltével kialszik a töltőfedélen a zöld
töltésjelző lámpa.
Háztartási Otthoni töltés, 2. üzemmód
A töltés végét a vezérlőegységen lévő zöld
CHARGE visszajelző lámpa és a töltőfedélen
lévő zöld töltéskijelző lámpa folyamatos
világítása jelzi.
► Helyezze vissza a töltőpisztoly csatlakozó
védőfedelét és csukja be a töltőfedelet.
►

Húzza ki a töltőkábel vezérlőegység felőli
végét a háztartási csatlakozóaljzatból háztartási
konnektorból.
Gyorstöltés, 3. üzemmód
A töltés végét a töltésvezérlő egység, valamint a
fedélen lévő zöld visszajelző lámpa folyamatos
világítása jelzi.
►

Akassza fel a töltőpisztolyt csatlakozót a
töltőegységre és csukja be a töltőfedelet.
Villámtöltés, 4. üzemmód
A töltés végét a töltő, valamint a fedélen lévő
zöld visszajelző lámpa folyamatos világítása
jelzi.
► A töltést a töltőfedélen lévő gomb
megnyomásával szüneteltetheti (csak a 4.
üzemmód esetében).
►

Akassza vissza a pisztolyt csatlakozót a
töltőre.
►


Modellváltozattól függően helyezze vissza
a védőfedelet az alsó részre és zárja be a
töltőfedelet.
Amikor kihúzza leválasztja a töltőfejet, egy a műszerfalon egy üzenet jelenik
meg a műszerfalon tájékoztatva a töltés
befejezéséről, még akkor is, ha nem töltötte
teljesen fel az akkumulátort.
Energiatakarékos
üzemmód
Ez a rendszer bizonyos funkciók használatának
időtartamát kezeli annak érdekében, hogy levett
gyújtásnál elegendő töltöttségi szinten tartsa az
akkumulátort.
A motor leállítása után -– összesen legfeljebb
kb. 30 percig -– még használhat bizonyos
funkciókat, így például az audio- és telematikai
rendszert, a tompított világítástfényszórókat,
vagy a belső plafonvilágítást.
Az üzemmód kiválasztása
Az energiatakarékos üzemmódba történő
kapcsoláskor egy megerősítő üzenet jelenik
meg, és az aktív funkciók készenléti állapotba
kerülnek.
Ha ez idő alatt telefonhívás van
folyamatban, a hangrendszer a kéz
nélküli kihangosítóján még 10 percig tartja
azt.
Kilépés az üzemmódból
Ezek a funkciók automatikusan ismét
bekapcsolnak a gépjármű következő
használatakor.
A funkciók azonnali használatához indítsa be a
motort és majd hagyja járni:
–

A
berendezések kb. 5 percig történő
használatához, kevesebb mint 10 percig.

198
Gyakorlati tudnivalók
– A berendezések kb. 30 percig történő
használatához, több mint 10 percig.
Az akkumulátor elegendő feltöltésének
biztosításához járassa a motort a meghatározott
időtartamig.
Az akkumulátor újratöltéséhez kerülje a motor
ismételt és folyamatos újraindítását.
Lemerült akkumulátorral a motort nem
lehet beindítani.
A 12 voltos akkumulátorral kapcsolatos
további információért lásd az idevonatkozó
fejezetet.
Tehermentesítő üzemmód
Ez a rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
Hólánc
Téli időjárás esetén a hólánc javítja a tapadást
és a gépjármű fékezéskor tapasztalható
viselkedését.
A hóláncot csak az első kerekekre kell felszerelni. Szükségpótkerék
(mankókerék) típusú pótkerékre tilos
felszerelni.
Tartsa be a hóláncok használatára és a megengedett legnagyobb sebességre
vonatkozó adott országra érvényes törvényi
szabályozást.
Kizárólag a gépjárműre szerelt keréknek
megfelelő láncot szabad csak felszerelni.
Eredeti
gumiabroncsméret Hólánc típusa
215/65 R16 12 mm láncszemek
215/60 R17 KONIG K-SUMMIT
VAN K84
225/55 R17
Használhat hópapucsot is.
További információért forduljon egy PEUGEOT
márkakereskedéshez vagy szakszervizhez.
Felszerelési tanácsok
► Ha utazás közben szeretné rögzíteni a
hóláncot, álljon meg a gépjárművel sík felületen
az út szélén.
►

Húzza be a rögzítőféket, és szükség esetén
ékelje ki a kerekeket, hogy ne mozdulhasson el
a gépjármű.
►


A
gyártó utasításait követve szerelje fel a
hóláncokat.
► Induljon el óvatosan, és haladjon pár percig
anélkül, hogy túllépné az 50 km/h-s sebességet.
►

Álljon meg, és ellenőrizze a hólánc
feszességét.
Erősen javasolt indulás előtt sík és
száraz felületen gyakorolni a hóláncok
felszerelését.
Lehetőleg ne használjon hóláncot olyan
úton, amelyet már megtisztítottak a hótól,
hogy elkerülje a gépjármű gumiabroncsai és
az útfelület rongálódását. Ha gépjármű
könnyűfém felnikkel rendelkezik,
gondoskodjon róla, hogy a hólánc és annak
egyetlen rögzítőeleme se érintkezzen a
keréktárcsával.
Vontatóeszköz
Teherelosztás
► Az utánfutó rakományát úgy ossza el, hogy
a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a támaszsúly pedig
megközelítse, de ne lépje túl az engedélyezett
maximumot.
A
levegő sűrűsége a tengerszint feletti magasság
növekedésével csökken, ami csökkenti a motor
teljesítményét is. A maximálisan vontatható
terhet 1 000 méteres szintemelkedésenként
10%-kal csökkenteni kell.
