PEUGEOT EXPERT 2022 Kezelési útmutató (in Hungarian)

219
Üzemzavar esetén
8

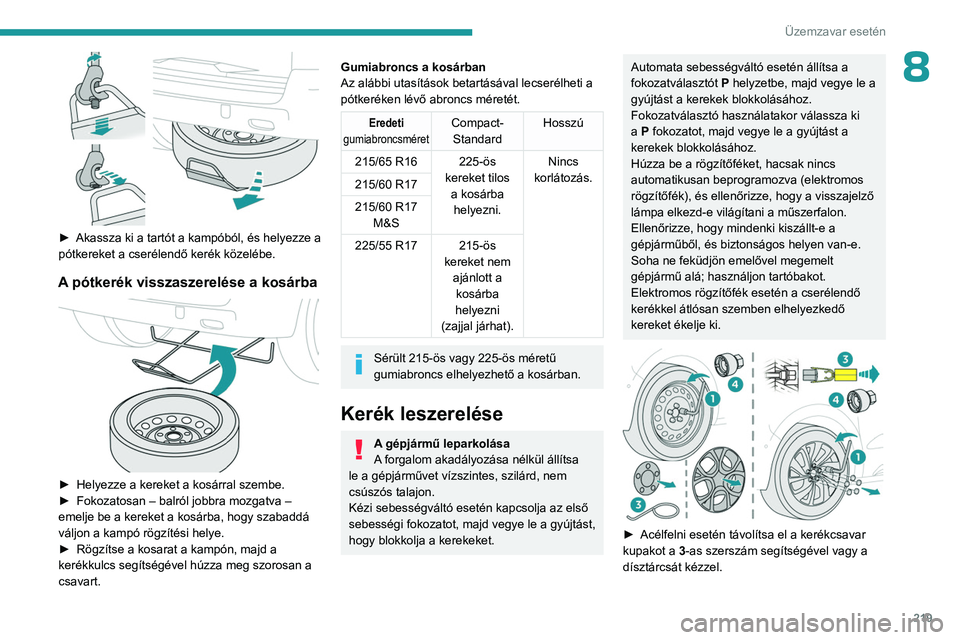

► Akassza ki a tartót a kampóból, és helyezze a
pótkereket a cserélendő kerék közelébe.
A pótkerék visszaszerelése a kosárba

► Helyezze a kereket a kosárral szembe.
► Fokozatosan – balról jobbra mozgatva –
emelje be a kereket a kosárba, hogy szabaddá
váljon a kampó rögzítési helye.
►

Rögzítse a kosarat a kampón, majd a
kerékkulcs segítségével húzza meg szorosan a
csavart.
Gumiabroncs a kosárban
Az alábbi utasítások betartásával lecserélheti a
pótkeréken lévő abroncs méretét.
Eredeti
gumiabroncsméretCompact- Standard Hosszú
215/65 R16 225-ös kereket tilos a kosárba helyezni. Nincs
korlátozás.
215/60 R17
215/60 R17
M&S
225/55 R17 215-ös kereket nem ajánlott a kosárba
helyezni
(zajjal járhat).
Sérült 215-ös vagy 225-ös méretű
gumiabroncs elhelyezhető a kosárban.
Kerék leszerelése
A gépjármű leparkolása
A forgalom akadályozása nélkül állítsa
le a gépjárművet vízszintes, szilárd, nem
csúszós talajon.
Kézi sebességváltó esetén kapcsolja az első
sebességi fokozatot, majd vegye le a gyújtást,
hogy blokkolja a kerekeket.
Automata sebességváltó esetén állítsa a
fokozatválasztót P helyzetbe, majd vegye le a
gyújtást a kerekek blokkolásához.
Fokozatválasztó használatakor válassza ki
a P fokozatot, majd vegye le a gyújtást a
kerekek blokkolásához.
Húzza be a rögzítőféket, hacsak nincs
automatikusan beprogramozva (elektromos
rögzítőfék), és ellenőrizze, hogy a visszajelző
lámpa elkezd-e világítani a műszerfalon.
Ellenőrizze, hogy mindenki kiszállt-e a
gépjárműből, és biztonságos helyen van-e.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
Elektromos rögzítőfék esetén a cserélendő
kerékkel átlósan szemben elhelyezkedő
kereket ékelje ki.


► Acélfelni esetén távolítsa el a kerékcsavar
kupakot a 3-as szerszám segítségével vagy a
dísztárcsát kézzel.

220
Üzemzavar esetén

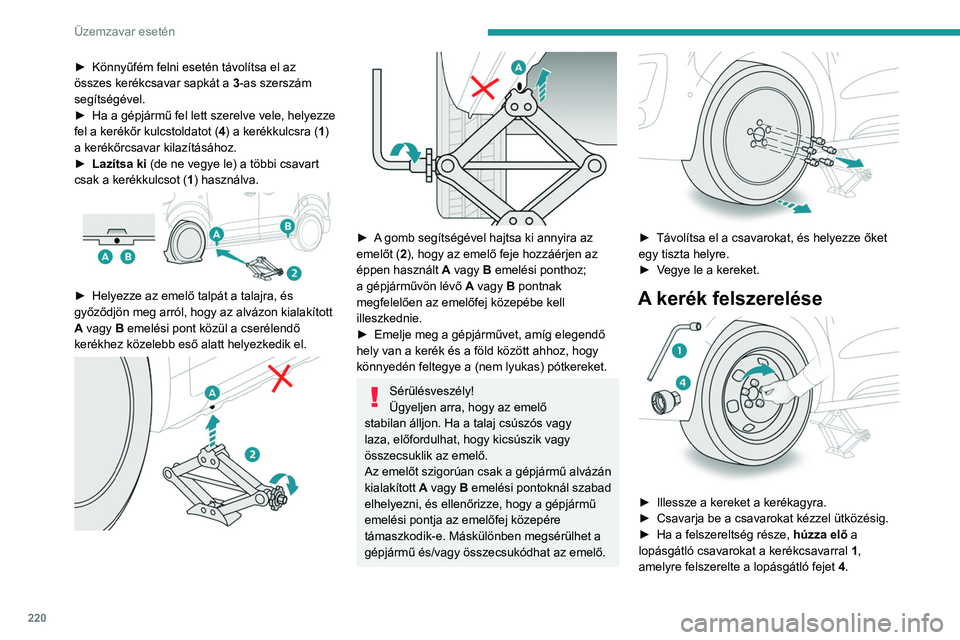

► Könnyűfém felni esetén távolítsa el az
összes kerékcsavar sapkát a 3
-as szerszám
segítségével.
►

Ha a gépjármű fel lett szerelve vele, helyezze
fel a kerékőr kulcstoldatot ( 4

) a kerékkulcsra (1)
a kerékőrcsavar kilazításához.
►

Lazítsa ki
(de ne vegye le) a többi csavart
csak a kerékkulcsot (1) használva.


► Helyezze az emelő talpát a talajra, és
győződjön meg arról, hogy az alvázon kialakított
A
vagy B emelési pont közül a cserélendő
kerékhez közelebb eső alatt helyezkedik el.




► A gomb segítségével hajtsa ki annyira az
emelőt (2), hogy az emelő feje hozzáérjen az
éppen használt A vagy B emelési ponthoz;
a gépjárművön lévő A vagy B pontnak
megfelelően az emelőfej közepébe kell
illeszkednie.
►

Emelje meg a gépjárművet, amíg elegendő
hely van a kerék és a föld között ahhoz, hogy
könnyedén feltegye a (nem lyukas) pótkereket.
Sérülésveszély!
Ügyeljen arra, hogy az emelő
stabilan álljon. Ha a talaj csúszós vagy
laza, előfordulhat, hogy kicsúszik vagy
összecsuklik az emelő.
Az emelőt szigorúan csak a gépjármű alvázán
kialakított A vagy B emelési pontoknál szabad
elhelyezni, és ellenőrizze, hogy a gépjármű
emelési pontja az emelőfej közepére
támaszkodik-e. Máskülönben megsérülhet a
gépjármű és/vagy összecsukódhat az emelő.


► Távolítsa el a csavarokat, és helyezze őket
egy tiszta helyre.
►

V
egye le a kereket.
A kerék felszerelése

► Illessze a kereket a kerékagyra.
► Csavarja be a csavarokat kézzel ütközésig.
►

Ha a felszereltség része, húzza elő a
lopásgátló csavarokat a kerékcsavarral 1

,
amelyre felszerelte a lopásgátló fejet 4.

221
Üzemzavar esetén

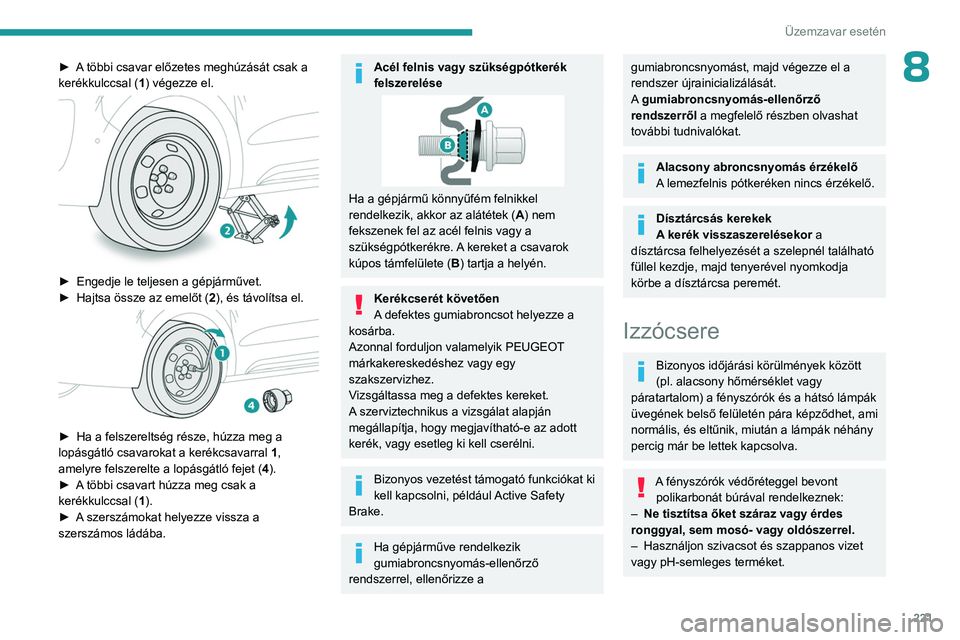

8► A többi csavar előzetes meghúzását csak a
kerékkulccsal (1) végezze el.


► Engedje le teljesen a gépjárművet.
► Hajtsa össze az emelőt ( 2
), és távolítsa el.


► Ha a felszereltség része, húzza meg a
lopásgátló csavarokat a kerékcsavarral 1
,
amelyre felszerelte a lopásgátló fejet
(4).
►

A
többi csavart húzza meg csak a
kerékkulccsal
(1).
►

A
szerszámokat helyezze vissza a
szerszámos ládába.
Acél felnis vagy szükségpótkerék
felszerelése
Ha a gépjármű könnyűfém felnikkel
rendelkezik, akkor az alátétek ( A) nem
fekszenek fel az acél felnis vagy a
szükségpótkerékre. A kereket a csavarok
kúpos támfelülete ( B) tartja a helyén.
Kerékcserét követően
A defektes gumiabroncsot helyezze a
kosárba.
Azonnal forduljon valamelyik PEUGEOT
márkakereskedéshez vagy egy
szakszervizhez.
Vizsgáltassa meg a defektes kereket.
A szerviztechnikus a vizsgálat alapján
megállapítja, hogy megjavítható-e az adott
kerék, vagy esetleg ki kell cserélni.
Bizonyos vezetést támogató funkciókat ki
kell kapcsolni, például Active Safety
Brake.
Ha gépjárműve rendelkezik
gumiabroncsnyomás-ellenőrző
rendszerrel, ellenőrizze a
gumiabroncsnyomást, majd végezze el a
rendszer újrainicializálását.
A gumiabroncsnyomás-ellenőrző
rendszerről a megfelelő részben olvashat
további tudnivalókat.
Alacsony abroncsnyomás érzékelő
A lemezfelnis pótkeréken nincs érzékelő.
Dísztárcsás kerekek
A kerék visszaszerelésekor a
dísztárcsa felhelyezését a szelepnél található
füllel kezdje, majd tenyerével nyomkodja
körbe a dísztárcsa peremét.
Izzócsere
Bizonyos időjárási körülmények között
(pl. alacsony hőmérséklet vagy
páratartalom) a fényszórók és a hátsó lámpák
üvegének belső felületén pára képződhet, ami
normális, és eltűnik, miután a lámpák néhány
percig már be lettek kapcsolva.
A fényszórók védőréteggel bevont polikarbonát búrával rendelkeznek:
–

Ne tisztítsa őket száraz vagy érdes
ronggyal, sem mosó- vagy oldószerrel.
–


Használjon szivacsot és szappanos vizet
vagy pH-semleges terméket.

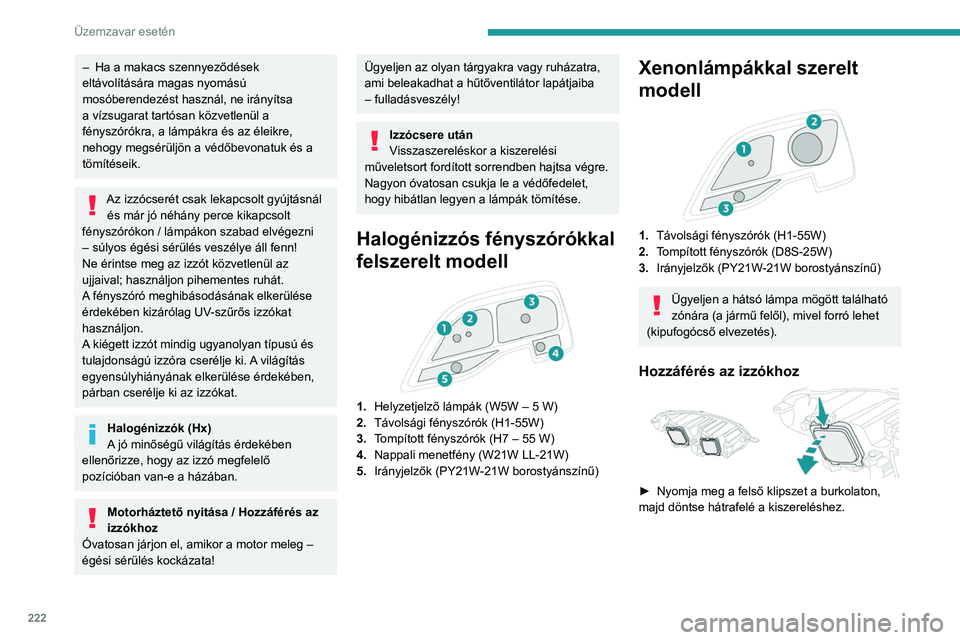

222
Üzemzavar esetén
– Ha a makacs szennyeződések
eltávolítására magas nyomású
mosóberendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül a
fényszórókra, a lámpákra és az éleikre,
nehogy megsérüljön a védőbevonatuk és a
tömítéseik.
Az izzócserét csak lekapcsolt gyújtásnál és már jó néhány perce kikapcsolt
fényszórókon / lámpákon szabad elvégezni
– súlyos égési sérülés veszélye áll fenn!
Ne érintse meg az izzót közvetlenül az
ujjaival; használjon pihementes ruhát.
A fényszóró meghibásodásának elkerülése
érdekében kizárólag UV-szűrős izzókat
használjon.
A kiégett izzót mindig ugyanolyan típusú és
tulajdonságú izzóra cserélje ki. A világítás
egyensúlyhiányának elkerülése érdekében,
párban cserélje ki az izzókat.
Halogénizzók (Hx)
A jó minőségű világítás érdekében
ellenőrizze, hogy az izzó megfelelő
pozícióban van-e a házában.
Motorháztető nyitása / Hozzáférés az
izzókhoz
Óvatosan járjon el, amikor a motor meleg –
égési sérülés kockázata!
Ügyeljen az olyan tárgyakra vagy ruházatra,
ami beleakadhat a hűtőventilátor lapátjaiba
– fulladásveszély!
Izzócsere után
Visszaszereléskor a kiszerelési
műveletsort fordított sorrendben hajtsa végre.
Nagyon óvatosan csukja le a védőfedelet,
hogy hibátlan legyen a lámpák tömítése.
Halogénizzós fényszórókkal
felszerelt modell


1. Helyzetjelző lámpák (W5W – 5 W)
2. Távolsági fényszórók (H1-55W)
3. Tompított fényszórók (H7 – 55 W)
4. Nappali menetfény (W21W LL-21W)
5. Irányjelzők (PY21W-21W borostyánszínű)
Xenonlámpákkal szerelt
modell


1.Távolsági fényszórók (H1-55W)
2. Tompított fényszórók (D8S-25W)
3. Irányjelzők (PY21W-21W borostyánszínű)
Ügyeljen a hátsó lámpa mögött található
zónára (a jármű felől), mivel forró lehet
(kipufogócső elvezetés).
Hozzáférés az izzókhoz

► Nyomja meg a felső klipszet a burkolaton,
majd döntse hátrafelé a kiszereléshez.

223
Üzemzavar esetén

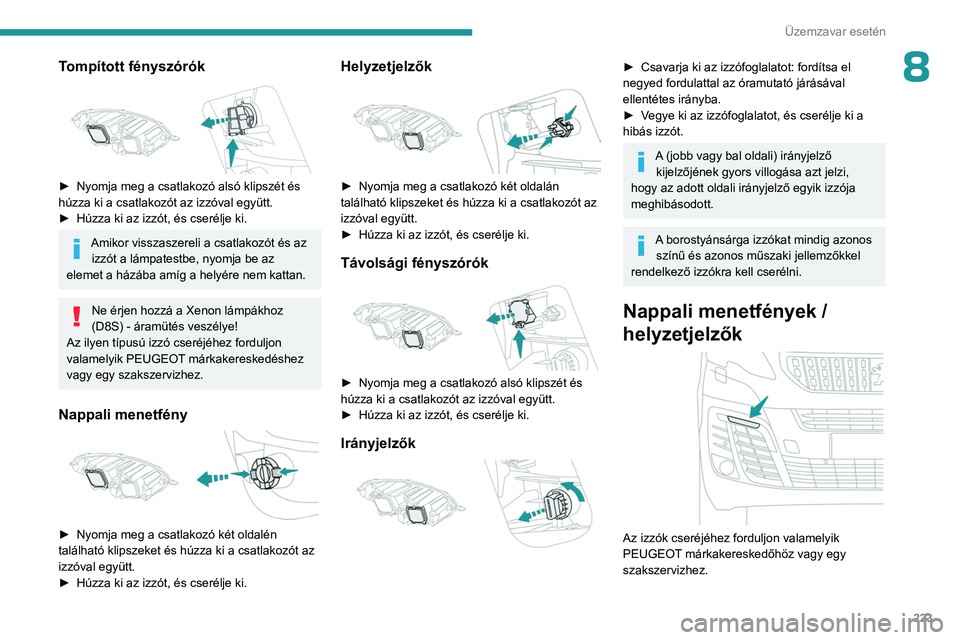

8Tompított fényszórók

► Nyomja meg a csatlakozó alsó klipszét és
húzza ki a csatlakozót az izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Amikor visszaszereli a csatlakozót és az izzót a lámpatestbe, nyomja be az
elemet a házába amíg a helyére nem kattan.
Ne érjen hozzá a Xenon lámpákhoz
(D8S) - áramütés veszélye!
Az ilyen típusú izzó cseréjéhez forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
Nappali menetfény

► Nyomja meg a csatlakozó két oldalén
található klipszeket és húzza ki a csatlakozót az
izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Helyzetjelzők

► Nyomja meg a csatlakozó két oldalán
található klipszeket és húzza ki a csatlakozót az
izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Távolsági fényszórók

► Nyomja meg a csatlakozó alsó klipszét és
húzza ki a csatlakozót az izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Irányjelzők

► Csavarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
►

V
egye ki az izzófoglalatot, és cserélje ki a
hibás izzót.
A (jobb vagy bal oldali) irányjelző kijelzőjének gyors villogása azt jelzi,
hogy az adott oldali irányjelző egyik izzója
meghibásodott.
A borostyánsárga izzókat mindig azonos színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
Nappali menetfények /
helyzetjelzők


Az izzók cseréjéhez forduljon valamelyik
PEUGEOT márkakereskedőhöz vagy egy
szakszervizhez.

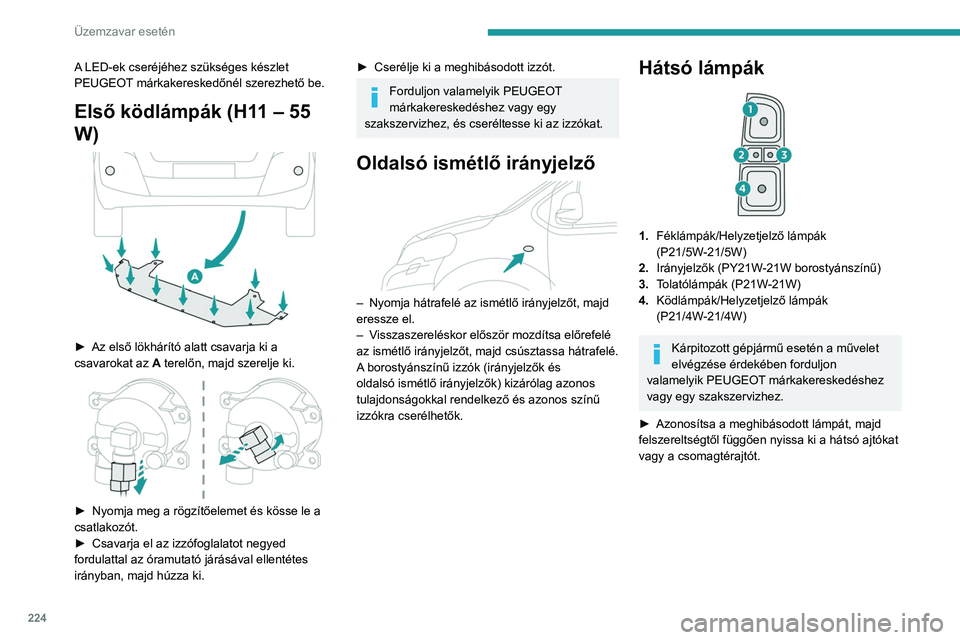

224
Üzemzavar esetén
A LED-ek cseréjéhez szükséges készlet
PEUGEOT márkakereskedőnél szerezhető be.
Első ködlámpák (H11 – 55
W)


► Az első lökhárító alatt csavarja ki a
csavarokat az A terelőn, majd szerelje ki.


► Nyomja meg a rögzítőelemet és kösse le a
csatlakozót.
►

Csavarja el az izzófoglalatot negyed
fordulattal az óramutató járásával ellentétes
irányban, majd húzza ki.
► Cserélje ki a meghibásodott izzót.
Forduljon valamelyik PEUGEOT
márkakereskedéshez vagy egy
szakszervizhez, és cseréltesse ki az izzókat.
Oldalsó ismétlő irányjelző

– Nyomja hátrafelé az ismétlő irányjelzőt, majd
eressze el.
–

V
isszaszereléskor először mozdítsa előrefelé
az ismétlő irányjelzőt, majd csúsztassa hátrafelé.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Hátsó lámpák

1. Féklámpák/Helyzetjelző lámpák
(P21/5W-21/5W)
2. Irányjelzők (PY21W-21W borostyánszínű)
3. Tolatólámpák (P21W-21W)
4. Ködlámpák/Helyzetjelző lámpák
(P21/4W-21/4W)
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
►

Azonosítsa a meghibásodott lámpát, majd
felszereltségtől függően nyissa ki a hátsó ajtókat
vagy a csomagtérajtót.

225
Üzemzavar esetén
8

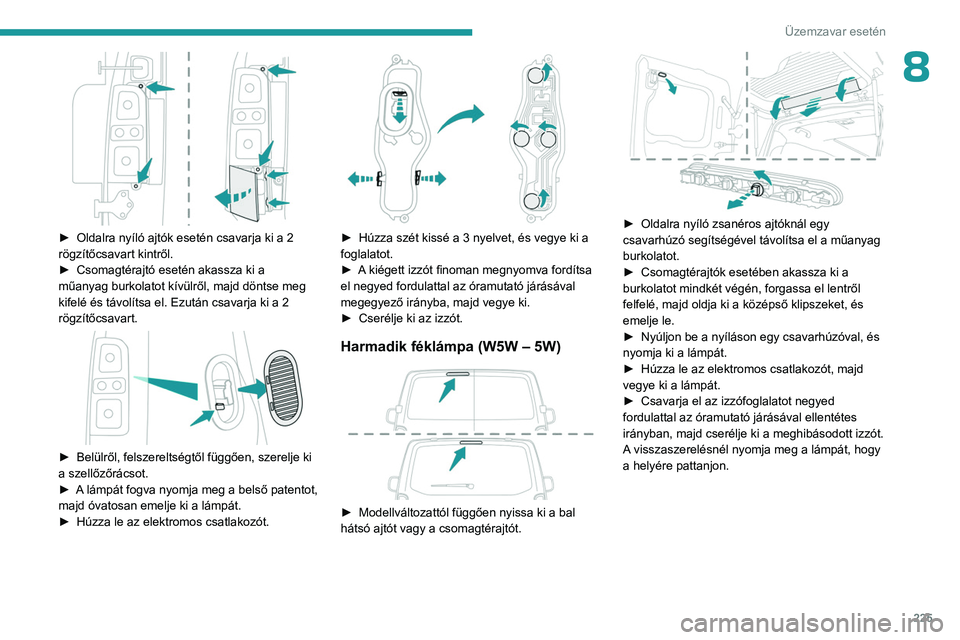

► Oldalra nyíló ajtók esetén csavarja ki a 2
rögzítőcsavart kintről.
►

Csomagtérajtó esetén akassza ki a
műanyag burkolatot kívülről, majd döntse meg
kifelé és távolítsa el. Ezután csavarja ki a 2
rögzítőcsavart.


► Belülről, felszereltségtől függően, szerelje ki
a szellőzőrácsot.
►

A
lámpát fogva nyomja meg a belső patentot,
majd óvatosan emelje ki a lámpát.
►

Húzza le az elektromos csatlakozót.

► Húzza szét kissé a 3 nyelvet, és vegye ki a
foglalatot.
►

A
kiégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
►

Cserélje ki az izzót.
Harmadik féklámpa (W5W – 5W)

► Modellváltozattól függően nyissa ki a bal
hátsó ajtót vagy a csomagtérajtót.


► Oldalra nyíló zsanéros ajtóknál egy
csavarhúzó segítségével távolítsa el a műanyag
burkolatot.
►

Csomagtérajtók esetében akassza ki a
burkolatot mindkét végén, forgassa el lentről
felfelé, majd oldja ki a középső klipszeket, és
emelje le.
►


Nyúljon be a nyíláson egy csavarhúzóval, és
nyomja ki a lámpát.
►


Húzza le az elektromos csatlakozót, majd
vegye ki a lámpát.
►


Csavarja el az izzófoglalatot negyed
fordulattal az óramutató járásával ellentétes
irányban, majd cserélje ki a meghibásodott izzót.
A

visszaszerelésnél nyomja meg a lámpát, hogy
a helyére pattanjon.

226
Üzemzavar esetén

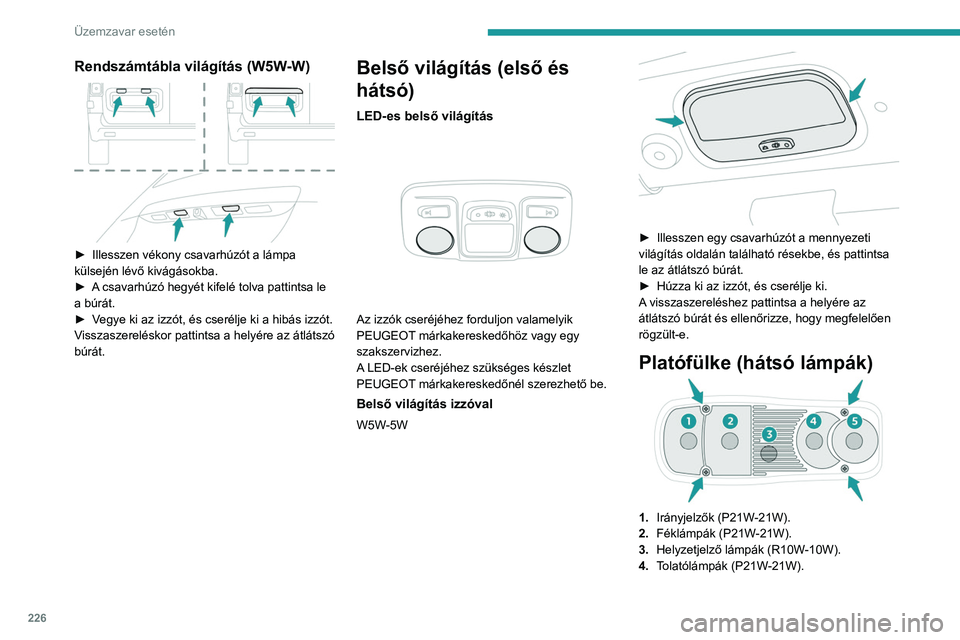

Rendszámtábla világítás (W5W-W)

► Illesszen vékony csavarhúzót a lámpa
külsején lévő kivágásokba.
►

A
csavarhúzó hegyét kifelé tolva pattintsa le
a búrát.
►

V
egye ki az izzót, és cserélje ki a hibás izzót.
Visszaszereléskor pattintsa a helyére az átlátszó
búrát.
Belső világítás (első és
hátsó)
LED-es belső világítás

Az izzók cseréjéhez forduljon valamelyik
PEUGEOT márkakereskedőhöz vagy egy
szakszervizhez.
A LED-ek cseréjéhez szükséges készlet
PEUGEOT márkakereskedőnél szerezhető be.
Belső világítás izzóval
W5W-5W

► Illesszen egy csavarhúzót a mennyezeti
világítás oldalán található résekbe, és pattintsa
le az átlátszó búrát.
►

Húzza ki az izzót, és cserélje ki.
A

visszaszereléshez pattintsa a helyére az
átlátszó búrát és ellenőrizze, hogy megfelelően
rögzült-e.
Platófülke (hátsó lámpák)
1. Irányjelzők (P21W-21W).
2. Féklámpák (P21W-21W).
3. Helyzetjelző lámpák (R10W-10W).
4. Tolatólámpák (P21W-21W).

227
Üzemzavar esetén

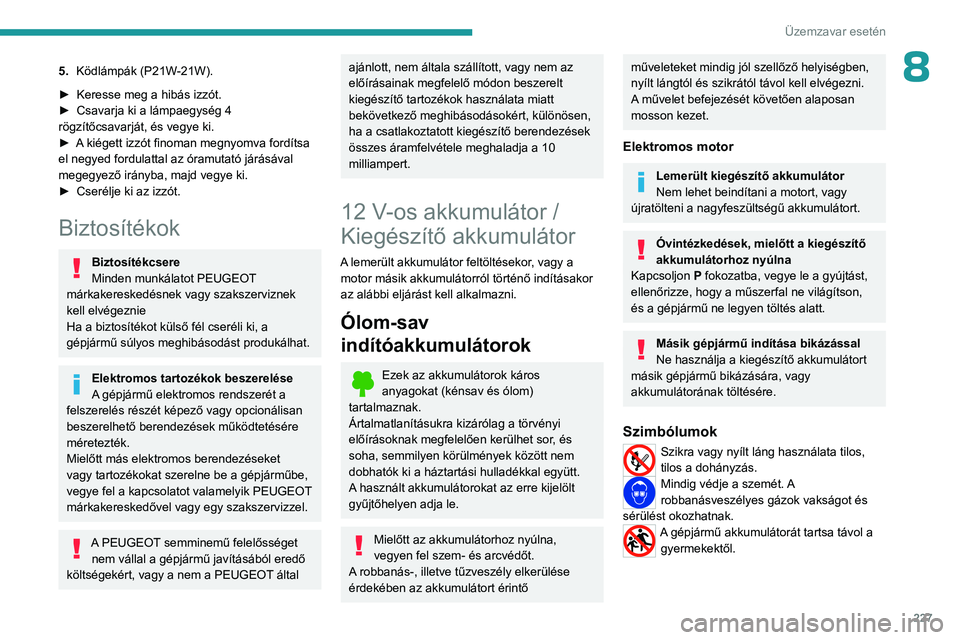

85.Ködlámpák (P21W-21W).
►
Keresse meg a hibás izzót.
►


Csavarja ki a lámpaegység 4
rögzítőcsavarját, és vegye ki.
►


A
kiégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
►

Cserélje ki az izzót.
Biztosítékok
Biztosítékcsere
Minden munkálatot PEUGEOT
márkakereskedésnek vagy szakszerviznek
kell elvégeznie
Ha a biztosítékot külső fél cseréli ki, a
gépjármű súlyos meghibásodást produkálhat.
Elektromos tartozékok beszerelése
A gépjármű elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
beszerelhető berendezések működtetésére
méretezték.
Mielőtt más elektromos berendezéseket
vagy tartozékokat szerelne be a gépjárműbe,
vegye fel a kapcsolatot valamelyik PEUGEOT
márkakereskedővel vagy egy szakszervizzel.
A PEUGEOT semminemű felelősséget nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, különösen,
ha a csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a 10
milliampert.
12 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt akkumulátorokat az erre kijelölt
gyűjtőhelyen adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Elektromos motor
Lemerült kiegészítő akkumulátor
Nem lehet beindítani a motort, vagy
újratölteni a nagyfeszültségű akkumulátort.
Óvintézkedések, mielőtt a kiegészítő
akkumulátorhoz nyúlna
Kapcsoljon

P
fokozatba, vegye le a gyújtást,
ellenőrizze, hogy a műszerfal ne világítson,
és a gépjármű ne legyen töltés alatt.
Másik gépjármű indítása bikázással
Ne használja a kiegészítő akkumulátort
másik gépjármű bikázására, vagy
akkumulátorának töltésére.
Szimbólumok
Szikra vagy nyílt láng használata tilos,
tilos a dohányzás.
Mindig védje a szemét. A
robbanásveszélyes gázok vakságot és
sérülést okozhatnak.
A gépjármű akkumulátorát tartsa távol a gyermekektől.

228
Üzemzavar esetén

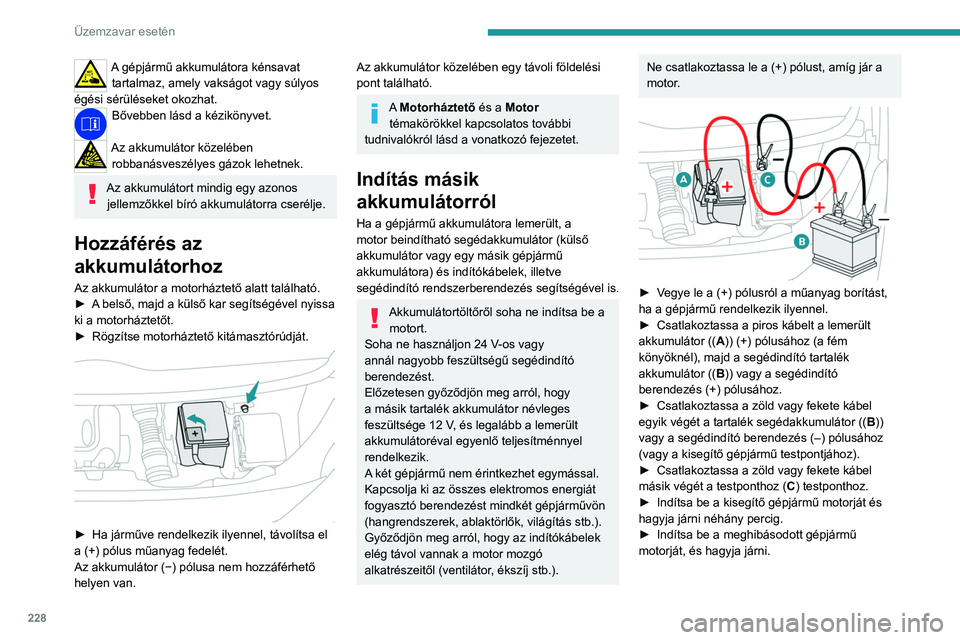

A gépjármű akkumulátora kénsavat tartalmaz, amely vakságot vagy súlyos
égési sérüléseket okozhat.
Bővebben lásd a kézikönyvet.
Az akkumulátor közelében robbanásveszélyes gázok lehetnek.
Az akkumulátort mindig egy azonos jellemzőkkel bíró akkumulátorra cserélje.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.
► A belső, majd a külső kar segítségével nyissa
ki a motorháztetőt.
►

Rögzítse motorháztető kitámasztórúdját.

► Ha járműve rendelkezik ilyennel, távolítsa el
a (+) pólus műanyag fedelét.
Az akkumulátor (−) pólusa nem hozzáférhető
helyen van.
Az akkumulátor közelében egy távoli földelési
pont található.
A Motorháztető és a Motor témakörökkel kapcsolatos további
tudnivalókról lásd a vonatkozó fejezetet.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű
akkumulátora) és indítókábelek, illetve
segédindító rendszerberendezés segítségével is.
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 V-os vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen győződjön meg arról, hogy
a másik tartalék akkumulátor névleges
feszültsége 12 V, és legalább a lemerült
akkumulátoréval egyenlő teljesítménnyel
rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki az összes elektromos energiát
fogyasztó berendezést mindkét gépjárművön
(hangrendszerek, ablaktörlők, világítás stb.).
Győződjön meg arról, hogy az indítókábelek
elég távol vannak a motor mozgó
alkatrészeitől (ventilátor, ékszíj stb.).
Ne csatlakoztassa le a (+) pólust, amíg jár a
motor.


► Vegye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
►

Csatlakoztassa a piros kábelt a lemerült
akkumulátor (( A

)) (+) pólusához (a fém
könyöknél), majd a segédindító tartalék
akkumulátor (( B)) vagy a segédindító
berendezés (+) pólusához.
►

Csatlakoztassa a zöld vagy fekete kábel
egyik végét a tartalék segédakkumulátor (( B

))
vagy a segédindító berendezés (–) pólusához
(vagy a kisegítő gépjármű testpontjához).
►

Csatlakoztassa a zöld vagy fekete kábel
másik végét a testponthoz (

C) testponthoz.
►

Indítsa be a kisegítő gépjármű motorját és
hagyja járni néhány percig.
►


Indítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
