189
Conducción
6En cualquier momento puede seleccionar el
modo de pantalla pulsando en esta zona.
Cuando visualice el submenú, seleccione una de
las cuatro vistas:
"Vista estándar".
"Vista 180º".
"Vista ampliada".
"Modo AUTO".
Esta función se desactiva:
– Cuando se lleva un remolque o se
instala un portabicicletas en un dispositivo
de remolcado (vehículo equipado con un
dispositivo de remolcado instalado según las
recomendaciones del fabricante).
–

Por encima de los 10
km/h
aproximadamente.
–

Cuando el maletero está abierto.
–


Al desengranar la marcha atrás (la imagen
permanece durante 7 segundos).
–


Al pulsar la flecha blanca en la esquina
superior izquierda de la pantalla táctil.
Modo AUTO

Este modo está activado por defecto.
Mediante los sensores situados en el
parachoques trasero, la vista automática
cambia de la vista trasera a la vista desde arriba
(ampliada) cuando el vehículo se aproxima a
un obstáculo en la línea roja (menos de 30
cm)
durante la maniobra.
Vista estándar

En la pantalla se muestra el área detrás del
vehículo.
Las líneas azules 1 representan la anchura del
vehículo, con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia de
30
cm desde el parachoques trasero; las
dos líneas azules 3 y 4 representan 1 y 2
m
respectivamente.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.
Vista ampliada

La cámara registra el entorno del vehículo
durante la maniobra para crear una vista desde
arriba de lo que hay detrás del vehículo en su
entorno más cercano, lo que permite realizar
maniobras teniendo en cuenta los obstáculos
que hay cerca.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.

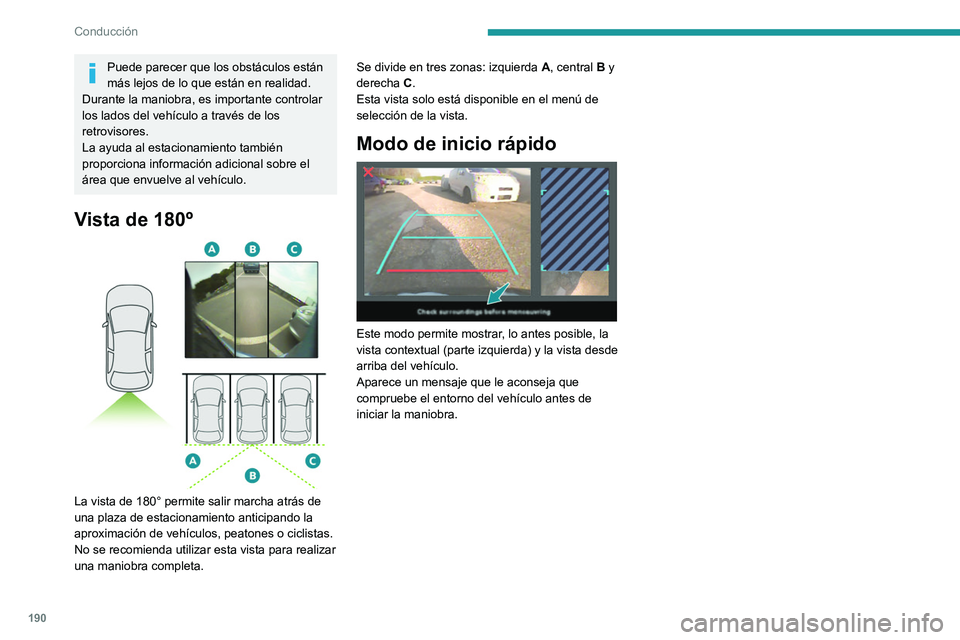

190
Conducción
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante controlar
los lados del vehículo a través de los
retrovisores.
La ayuda al estacionamiento también
proporciona información adicional sobre el
área que envuelve al vehículo.
Vista de 180º

La vista de 180° permite salir marcha atrás de
una plaza de estacionamiento anticipando la
aproximación de vehículos, peatones o ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa. Se divide en tres zonas: izquierda
A, central B y
derecha C.
Esta vista solo está disponible en el menú de
selección de la vista.
Modo de inicio rápido

Este modo permite mostrar, lo antes posible, la
vista contextual (parte izquierda) y la vista desde
arriba del vehículo.
Aparece un mensaje que le aconseja que
compruebe el entorno del vehículo antes de
iniciar la maniobra.

* Formatos de 1 l y 5 l fabricados en Europa
Peugeot y TotalEnergies,
una asociación al servicio del rendimiento
Durante más de 25 años, la colaboración de TotalEnergies y Peugeot ha
superado los límites del rendimiento en competiciones deportivas con
victorias históricas, en carreras de resistencia o rallies. Hoy, ambas
marcas continúan su aventura automovilística en común en su
intención de conquistar las 24 horas de Le Mans y el Campeonato
Mundial de Resistencia de la FIA en la categoría de hipercoches híbridos.
Para todos estos retos, Peugeot recomienda exclusivamente lubricantes
High Tech Quartz para proteger sus motores durante toda su vida útil.
Por lo tanto, TotalEnergies equipa los vehículos Peugeot con lubricantes
Quartz desde el llenado inicial en fábrica hasta las redes de
mantenimiento autorizadas, para garantizarles un funcionamiento
óptimo a diario. Peugeot y TotalEnergies: asociación ofi cial al servicio
del rendimiento.
Mantenga el motor en forma durante más tiempo
Quartz Ineo Xtra First 0W-20 es un lubricante de muy alto rendimiento
desarrollado de forma conjunta por los equipos de I+D de Peugeot y
TotalEnergies. Su innovadora tecnología prolonga la vida útil del motor,
además de aportar un ahorro considerable de carburante y de limitar,
por tanto, sus emisiones de CO2. El producto ya está disponible en un
nuevo envase* fabricado con un 50 % de material reciclado y 100  %
reciclable.

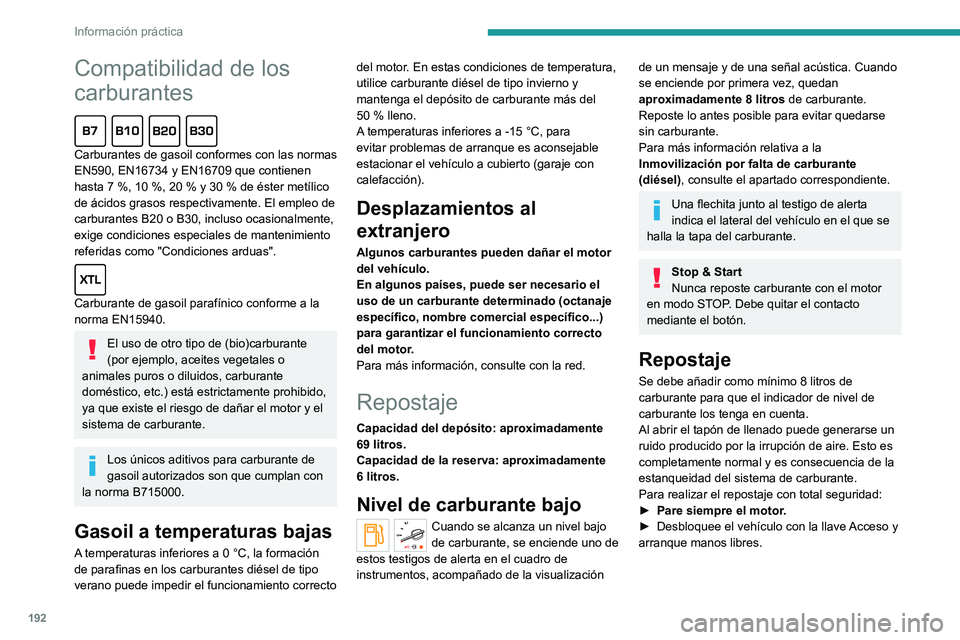

192
Información práctica
Compatibilidad de los
carburantes

Carburantes de gasoil conformes con las normas
EN590, EN16734 y EN16709 que contienen
hasta 7 %, 10 %, 20 % y 30 % de éster metílico
de ácidos grasos respectivamente. El empleo de
carburantes B20 o B30, incluso ocasionalmente,
exige condiciones especiales de mantenimiento
referidas como "Condiciones arduas".

Carburante de gasoil parafínico conforme a la
norma EN15940.
El uso de otro tipo de (bio)carburante
(por ejemplo, aceites vegetales o
animales puros o diluidos, carburante
doméstico, etc.) está estrictamente prohibido,
ya que existe el riesgo de dañar el motor y el
sistema de carburante.
Los únicos aditivos para carburante de
gasoil autorizados son que cumplan con
la norma B715000.
Gasoil a temperaturas bajas
A temperaturas inferiores a 0 °C, la formación
de parafinas en los carburantes diésel de tipo
verano puede impedir el funcionamiento correcto del motor
. En estas condiciones de temperatura,
utilice carburante diésel de tipo invierno y
mantenga el depósito de carburante más del
50 % lleno.
A temperaturas inferiores a -15 °C, para
evitar problemas de arranque es aconsejable
estacionar el vehículo a cubierto (garaje con
calefacción).
Desplazamientos al
extranjero
Algunos carburantes pueden dañar el motor
del vehículo.
En algunos países, puede ser necesario el
uso de un carburante determinado (octanaje
específico, nombre comercial específico...)
para garantizar el funcionamiento correcto
del motor.
Para más información, consulte con la red.
Repostaje
Capacidad del depósito: aproximadamente
69 litros.
Capacidad de la reserva: aproximadamente
6 litros.
Nivel de carburante bajo
Cuando se alcanza un nivel bajo
de carburante, se enciende uno de
estos testigos de alerta en el cuadro de
instrumentos, acompañado de la visualización
de un mensaje y de una señal acústica. Cuando
se enciende por primera vez, quedan
aproximadamente 8 litros de carburante.
Reposte lo antes posible para evitar quedarse
sin carburante.
Para más información relativa a la
Inmovilización por falta de carburante
(diésel), consulte el apartado correspondiente.
Una flechita junto al testigo de alerta
indica el lateral del vehículo en el que se
halla la tapa del carburante.
Stop & Start
Nunca reposte carburante con el motor
en modo STOP. Debe quitar el contacto
mediante el botón.
Repostaje
Se debe añadir como mínimo 8 litros de
carburante para que el indicador de nivel de
carburante los tenga en cuenta.
Al abrir el tapón de llenado puede generarse un
ruido producido por la irrupción de aire. Esto es
completamente normal y es consecuencia de la
estanqueidad del sistema de carburante.
Para realizar el repostaje con total seguridad:
â–º

Pare siempre el motor
.
â–º

Desbloquee el vehículo con la llave
Acceso y
arranque manos libres.

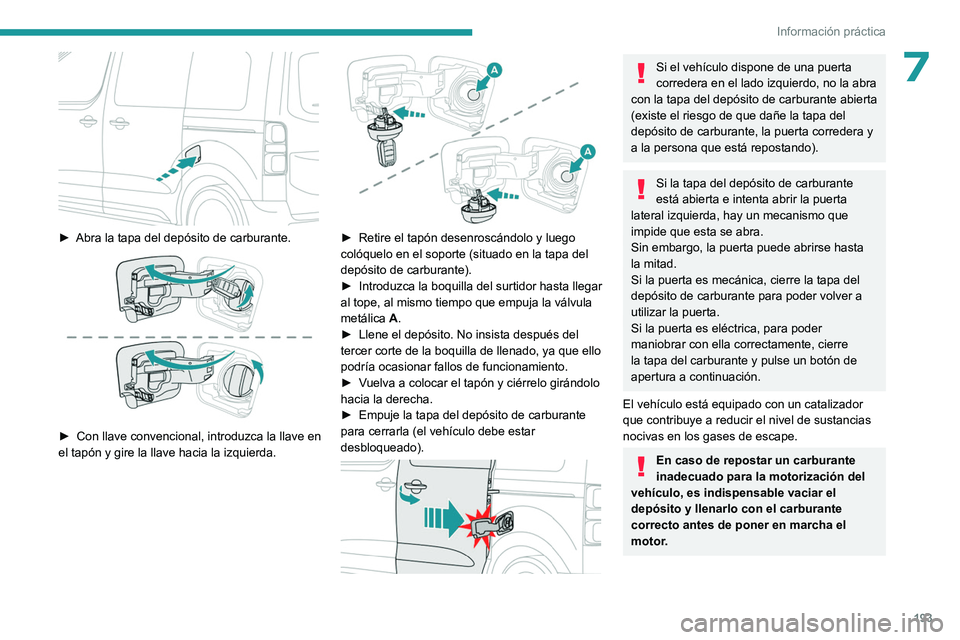

193
Información práctica
7

► Abra la tapa del depósito de carburante.

â–º Con llave convencional, introduzca la llave en
el tapón y gire la llave hacia la izquierda.


► Retire el tapón desenroscándolo y luego
colóquelo en el soporte (situado en la tapa del
depósito de carburante).
â–º

Introduzca la boquilla del surtidor hasta llegar
al tope, al mismo tiempo que empuja la válvula
metálica

A.
â–º

Llene el depósito. No insista después del
tercer corte de la boquilla de llenado, ya que ello
podría ocasionar fallos de funcionamiento.
â–º


V
uelva a colocar el tapón y ciérrelo girándolo
hacia la derecha.
â–º

Empuje la tapa del depósito de carburante
para cerrarla (el vehículo debe estar
desbloqueado).


Si el vehículo dispone de una puerta
corredera en el lado izquierdo, no la abra
con la tapa del depósito de carburante abierta
(existe el riesgo de que dañe la tapa del
depósito de carburante, la puerta corredera y
a la persona que está repostando).
Si la tapa del depósito de carburante
está abierta e intenta abrir la puerta
lateral izquierda, hay un mecanismo que
impide que esta se abra.
Sin embargo, la puerta puede abrirse hasta
la mitad.
Si la puerta es mecánica, cierre la tapa del
depósito de carburante para poder volver a
utilizar la puerta.
Si la puerta es eléctrica, para poder
maniobrar con ella correctamente, cierre
la tapa del carburante y pulse un botón de
apertura a continuación.
El vehículo está equipado con un catalizador
que contribuye a reducir el nivel de sustancias
nocivas en los gases de escape.
En caso de repostar un carburante
inadecuado para la motorización del
vehículo, es indispensable vaciar el
depósito y llenarlo con el carburante
correcto antes de poner en marcha el
motor.

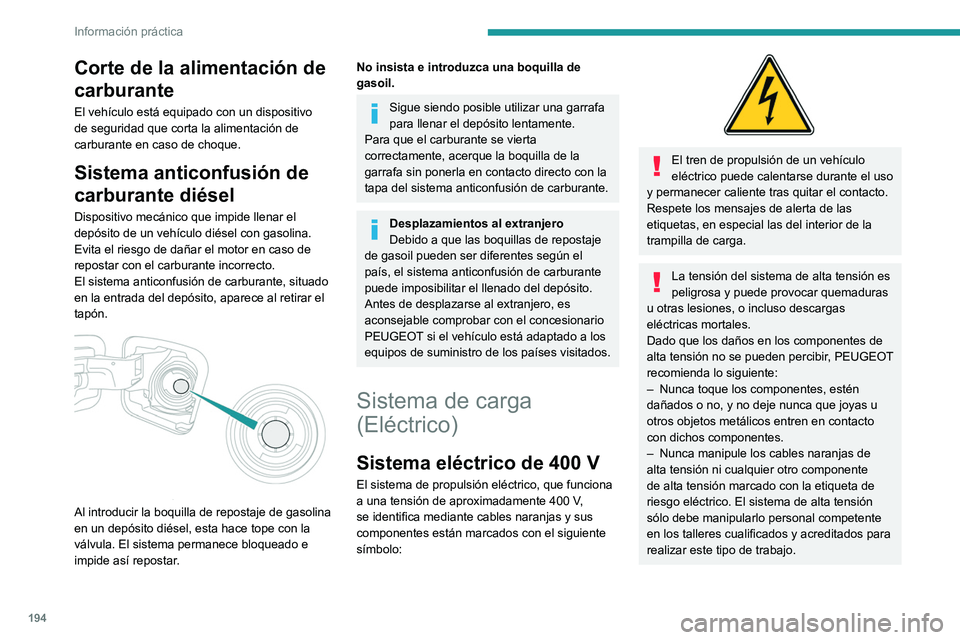

194
Información práctica
Corte de la alimentación de
carburante
El vehículo está equipado con un dispositivo
de seguridad que corta la alimentación de
carburante en caso de choque.
Sistema anticonfusión de
carburante diésel
Dispositivo mecánico que impide llenar el
depósito de un vehículo diésel con gasolina.
Evita el riesgo de dañar el motor en caso de
repostar con el carburante incorrecto.
El sistema anticonfusión de carburante, situado
en la entrada del depósito, aparece al retirar el
tapón.


Al introducir la boquilla de repostaje de gasolina
en un depósito diésel, esta hace tope con la
válvula. El sistema permanece bloqueado e
impide así repostar.
No insista e introduzca una boquilla de
gasoil.
Sigue siendo posible utilizar una garrafa
para llenar el depósito lentamente.
Para que el carburante se vierta
correctamente, acerque la boquilla de la
garrafa sin ponerla en contacto directo con la
tapa del sistema anticonfusión de carburante.
Desplazamientos al extranjero
Debido a que las boquillas de repostaje
de gasoil pueden ser diferentes según el
país, el sistema anticonfusión de carburante
puede imposibilitar el llenado del depósito.
Antes de desplazarse al extranjero, es
aconsejable comprobar con el concesionario
PEUGEOT si el vehículo está adaptado a los
equipos de suministro de los países visitados.
Sistema de carga
(Eléctrico)
Sistema eléctrico de 400 V
El sistema de propulsión eléctrico, que funciona
a una tensión de aproximadamente 400 V,
se identifica mediante cables naranjas y sus
componentes están marcados con el siguiente
símbolo:


El tren de propulsión de un vehículo
eléctrico puede calentarse durante el uso
y permanecer caliente tras quitar el contacto.
Respete los mensajes de alerta de las
etiquetas, en especial las del interior de la
trampilla de carga.
La tensión del sistema de alta tensión es
peligrosa y puede provocar quemaduras
u otras lesiones, o incluso descargas
eléctricas mortales.
Dado que los daños en los componentes de
alta tensión no se pueden percibir, PEUGEOT
recomienda lo siguiente:
–

Nunca toque los componentes, estén
dañados o no, y no deje nunca que joyas u
otros objetos metálicos entren en contacto
con dichos componentes.
–


Nunca manipule los cables naranjas de
alta tensión ni cualquier otro componente
de alta tensión marcado con la etiqueta de
riesgo eléctrico. El sistema de alta tensión
sólo debe manipularlo personal competente
en los talleres cualificados y acreditados para
realizar este tipo de trabajo.

195
Información práctica

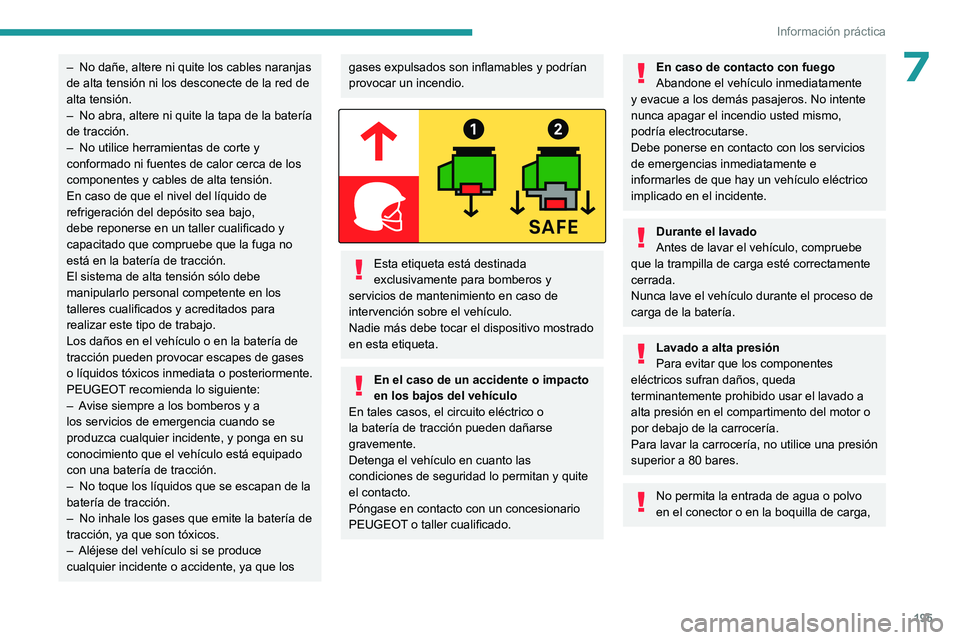

7– No dañe, altere ni quite los cables naranjas
de alta tensión ni los desconecte de la red de
alta tensión.
–

No abra, altere ni quite la tapa de la batería
de tracción.
–


No utilice herramientas de corte y
conformado ni fuentes de calor cerca de los
componentes y cables de alta tensión.
En caso de que el nivel del líquido de
refrigeración del depósito sea bajo,
debe reponerse en un taller cualificado y
capacitado que compruebe que la fuga no
está en la batería de tracción.
El sistema de alta tensión sólo debe
manipularlo personal competente en los
talleres cualificados y acreditados para
realizar este tipo de trabajo.
Los daños en el vehículo o en la batería de
tracción pueden provocar escapes de gases
o líquidos tóxicos inmediata o posteriormente.
PEUGEOT

recomienda lo siguiente:
–

A
vise siempre a los bomberos y a
los servicios de emergencia cuando se
produzca cualquier incidente, y ponga en su
conocimiento que el vehículo está equipado
con una batería de tracción.
–

No toque los líquidos que se escapan de la
batería de tracción.
–


No inhale los gases que emite la batería de
tracción, ya que son tóxicos.
–


Aléjese del vehículo si se produce
cualquier incidente o accidente, ya que los
gases expulsados son inflamables y podrían
provocar un incendio.


Esta etiqueta está destinada
exclusivamente para bomberos y
servicios de mantenimiento en caso de
intervención sobre el vehículo.
Nadie más debe tocar el dispositivo mostrado
en esta etiqueta.
En el caso de un accidente o impacto
en los bajos del vehículo
En tales casos, el circuito eléctrico o
la batería de tracción pueden dañarse
gravemente.
Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
En caso de contacto con fuego
Abandone el vehículo inmediatamente
y evacue a los demás pasajeros. No intente
nunca apagar el incendio usted mismo,
podría electrocutarse.
Debe ponerse en contacto con los servicios
de emergencias inmediatamente e
informarles de que hay un vehículo eléctrico
implicado en el incidente.
Durante el lavado
Antes de lavar el vehículo, compruebe
que la trampilla de carga esté correctamente
cerrada.
Nunca lave el vehículo durante el proceso de
carga de la batería.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocería.
Para lavar la carrocería, no utilice una presión
superior a 80 bares.
No permita la entrada de agua o polvo
en el conector o en la boquilla de carga,

196
Información práctica
de lo contrario podría electrocutarse o
provocar un incendio.
No conecte ni desconecte nunca la boquilla o
el cable de carga con las manos húmedas, de
lo contrario podría electrocutarse.

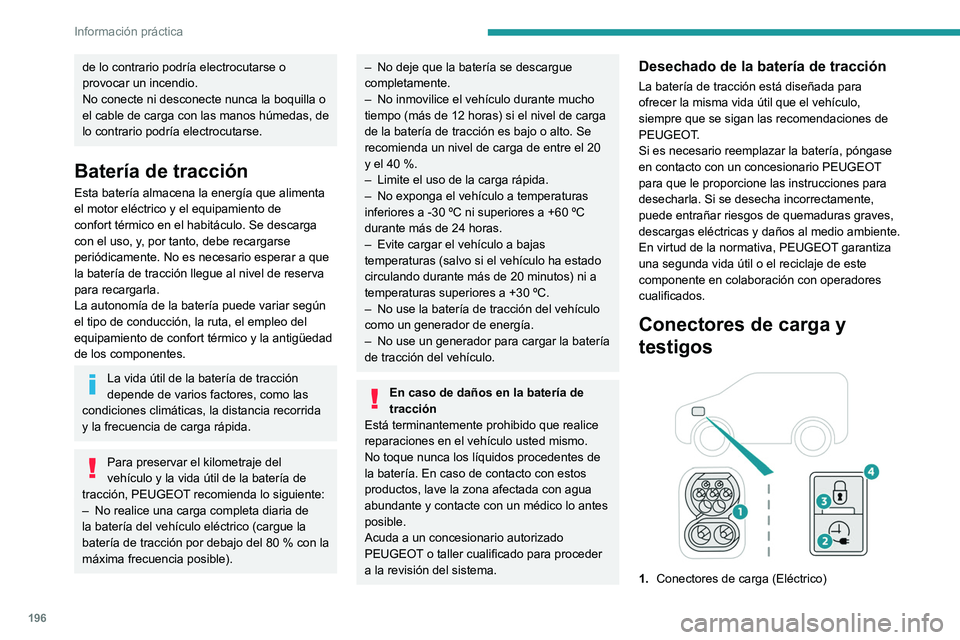

Batería de tracción
Esta batería almacena la energía que alimenta
el motor eléctrico y el equipamiento de
confort térmico en el habitáculo. Se descarga
con el uso, y, por tanto, debe recargarse
periódicamente. No es necesario esperar a que
la batería de tracción llegue al nivel de reserva
para recargarla.
La autonomía de la batería puede variar según
el tipo de conducción, la ruta, el empleo del
equipamiento de confort térmico y la antigüedad
de los componentes.
La vida útil de la batería de tracción
depende de varios factores, como las
condiciones climáticas, la distancia recorrida
y la frecuencia de carga rápida.
Para preservar el kilometraje del
vehículo y la vida útil de la batería de
tracción, PEUGEOT recomienda lo siguiente:
–

No realice una carga completa diaria de
la batería del vehículo eléctrico (cargue la
batería de tracción por debajo del 80

% con la
máxima frecuencia posible).
– No deje que la batería se descargue
completamente.
–

No inmovilice el vehículo durante mucho
tiempo (más de 12

horas) si el nivel de carga
de la batería de tracción es bajo o alto. Se
recomienda un nivel de carga de entre el 20
y el 40
%.
–

Limite el uso de la carga rápida.
–


No exponga el vehículo a temperaturas
inferiores a -30

ºC ni superiores a +60 ºC
durante más de 24
horas.
–

Evite cargar el vehículo a bajas
temperaturas (salvo si el vehículo ha estado
circulando durante más de 20

minutos) ni a
temperaturas superiores a +30
ºC.
–

No use la batería de tracción del vehículo
como un generador de energía.
–


No use un generador para cargar la batería
de tracción del vehículo.
En caso de daños en la batería de
tracción
Está terminantemente prohibido que realice
reparaciones en el vehículo usted mismo.
No toque nunca los líquidos procedentes de
la batería. En caso de contacto con estos
productos, lave la zona afectada con agua
abundante y contacte con un médico lo antes
posible.
Acuda a un concesionario autorizado
PEUGEOT o taller cualificado para proceder
a la revisión del sistema.
Desechado de la batería de tracción
La batería de tracción está diseñada para
ofrecer la misma vida útil que el vehículo,
siempre que se sigan las recomendaciones de
PEUGEOT.
Si es necesario reemplazar la batería, póngase
en contacto con un concesionario PEUGEOT
para que le proporcione las instrucciones para
desecharla. Si se desecha incorrectamente,
puede entrañar riesgos de quemaduras graves,
descargas eléctricas y daños al medio ambiente.
En virtud de la normativa, PEUGEOT garantiza
una segunda vida útil o el reciclaje de este
componente en colaboración con operadores
cualificados.
Conectores de carga y
testigos


1. Conectores de carga (Eléctrico)

197
Información práctica

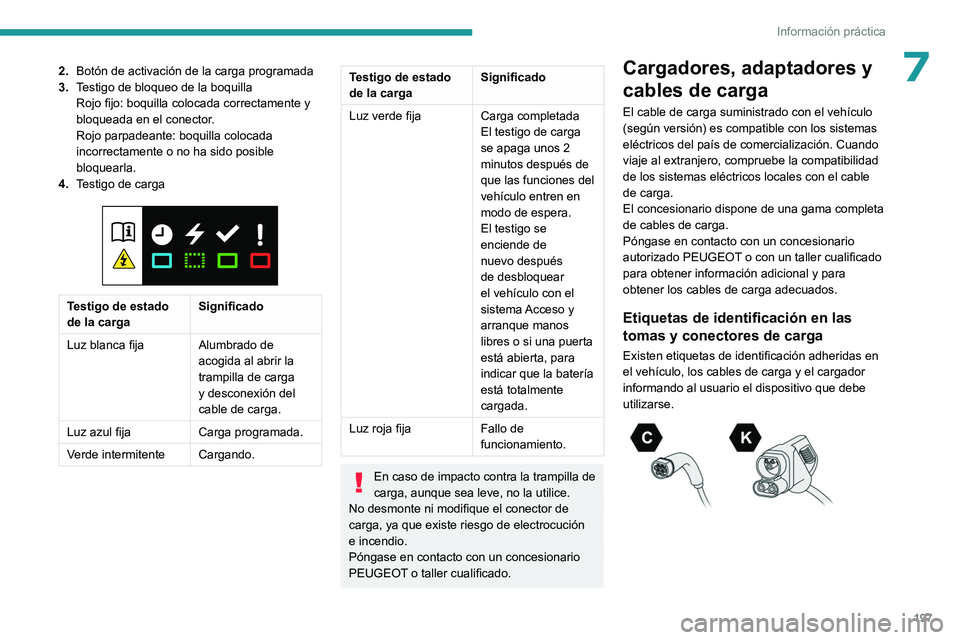

72.Botón de activación de la carga programada
3. Testigo de bloqueo de la boquilla
Rojo fijo: boquilla colocada correctamente y
bloqueada en el conector.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
4. Testigo de carga


Testigo de estado
de la carga Significado
Luz blanca fija Alumbrado de
acogida al abrir la
trampilla de carga
y desconexión del
cable de carga.
Luz azul fija Carga programada.
Verde intermitente Cargando.
Testigo de estado
de la carga Significado
Luz verde fija Carga completada
El testigo de carga
se apaga unos 2
minutos después de
que las funciones del
vehículo entren en
modo de espera.
El testigo se
enciende de
nuevo después
de desbloquear
el vehículo con el
sistema Acceso y
arranque manos
libres o si una puerta
está abierta, para
indicar que la batería
está totalmente
cargada.
Luz roja fija Fallo de
funcionamiento.
En caso de impacto contra la trampilla de
carga, aunque sea leve, no la utilice.
No desmonte ni modifique el conector de
carga, ya que existe riesgo de electrocución
e incendio.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Cargadores, adaptadores y
cables de carga
El cable de carga suministrado con el vehículo
(según versión) es compatible con los sistemas
eléctricos del país de comercialización. Cuando
viaje al extranjero, compruebe la compatibilidad
de los sistemas eléctricos locales con el cable
de carga.
El concesionario dispone de una gama completa
de cables de carga.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller cualificado
para obtener información adicional y para
obtener los cables de carga adecuados.
Etiquetas de identificación en las
tomas y conectores de carga
Existen etiquetas de identificación adheridas en
el vehículo, los cables de carga y el cargador
informando al usuario el dispositivo que debe
utilizarse.

198
Información práctica

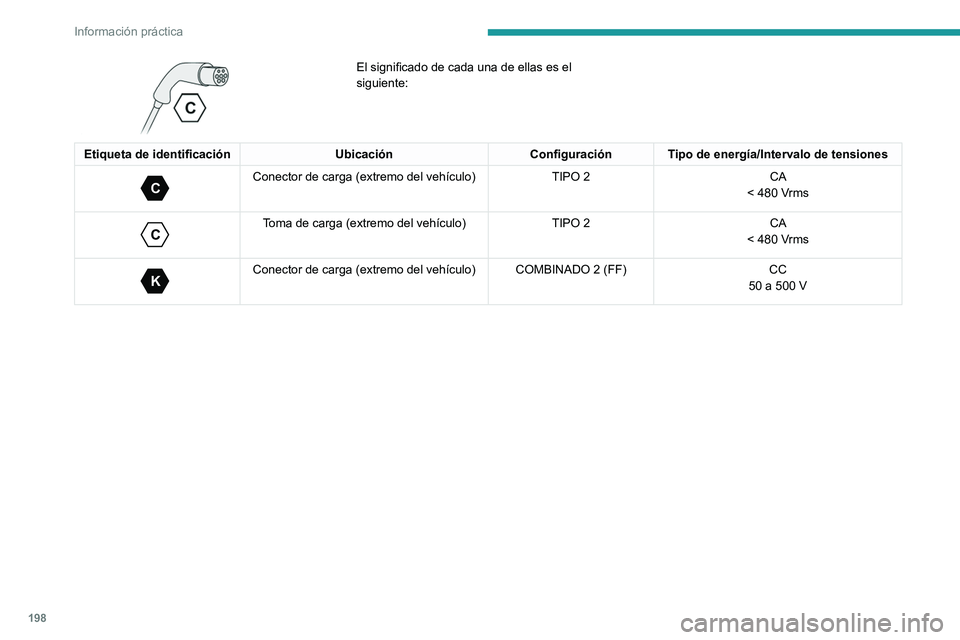

El significado de cada una de ellas es el
siguiente:
Etiqueta de identificaciónUbicaciónConfiguraciónTipo de energía/Intervalo de tensiones
C
Conector de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms

C
Toma de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms

K
Conector de carga (extremo del vehículo) COMBINADO 2 (FF) CC
50 a 500 V
