Wymiana bezpiecznika
SZYBKA POMOC
7

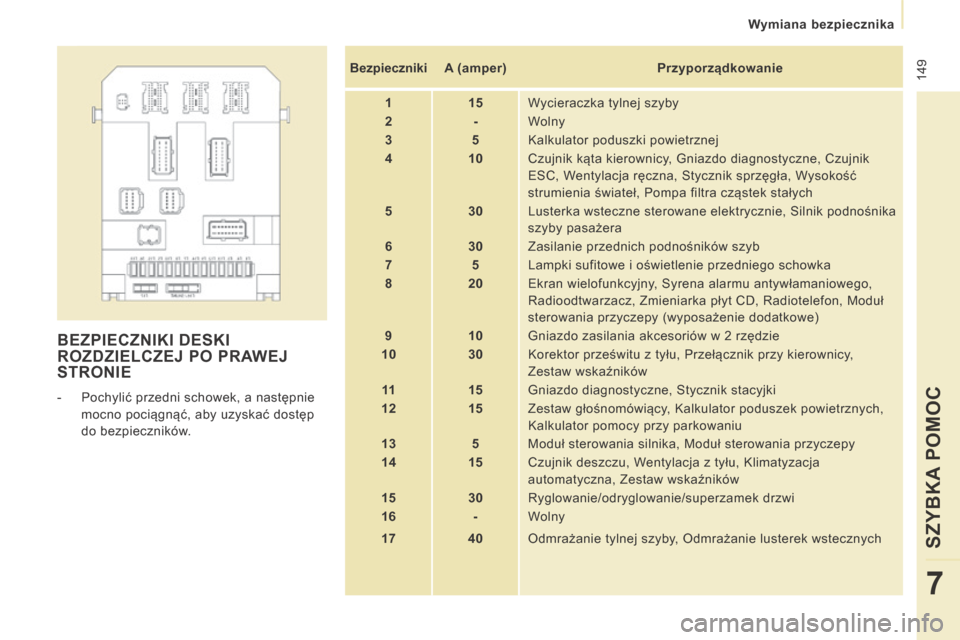

BEZPIECZNIKI DESKI ROZDZIELCZEJ PO PRAWEJ STRONIE
- Pochylić przedni schowek, a następnie mocno pociągnąć, aby uzyskać dostęp
do bezpieczników. Bezpieczniki
A (amper) Przyporządkowanie
1 15 Wycieraczka tylnej szyby
2 - Wolny
3 5 Kalkulator poduszki powietrznej
4 10 Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESC, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
strumienia świateł, Pompa filtra cząstek stałych
5 30 Lusterka wsteczne sterowane elektrycznie, Silnik podnośnika
szyby pasażera
6 30 Zasilanie przednich podnośników szyb
7 5 Lampki sufitowe i oświetlenie przedniego schowka
8 20 Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie dodatkowe)
9 10 Gniazdo zasilania akcesoriów w 2 rzędzie
10 30 Korektor prześwitu z tyłu, Przełącznik przy kierownicy,
Zestaw wskaźników
11 15 Gniazdo diagnostyczne, Stycznik stacyjki
12 15 Zestaw głośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu
13 5 Moduł sterowania silnika, Moduł sterowania przyczepy
14 15 Czujnik deszczu, Wentylacja z tyłu, Klimatyzacja
automatyczna, Zestaw wskaźników
15 30 Ryglowanie/odryglowanie/superzamek drzwi
16 - Wolny
17 40 Odmrażanie tylnej szyby, Odmrażanie lusterek wstecznych

150
Wymiana bezpiecznika

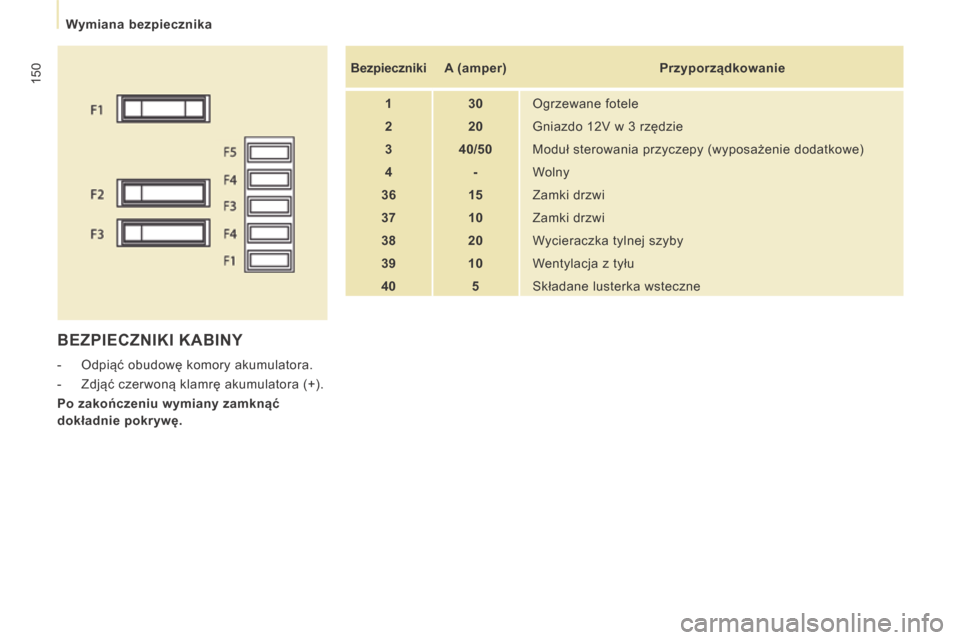

BEZPIECZNIKI KABINY
- Odpiąć obudowę komory akumulatora.
- Zdjąć czerwoną klamrę akumulatora (+).
Po zakończeniu wymiany zamknąć
dokładnie pokrywę. Bezpieczniki
A (amper) Przyporządkowanie
1 30 Ogrzewane fotele
2 20 Gniazdo 12V w 3 rzędzie
3 40/50 Moduł sterowania przyczepy (wyposażenie dodatkowe)
4 - Wolny
36 15 Zamki drzwi
37 10 Zamki drzwi
38 20 Wycieraczka tylnej szyby
39 10 Wentylacja z tyłu
40 5 Składane lusterka wsteczne

151
Wymiana bezpiecznika
SZYBKA POMOC
7

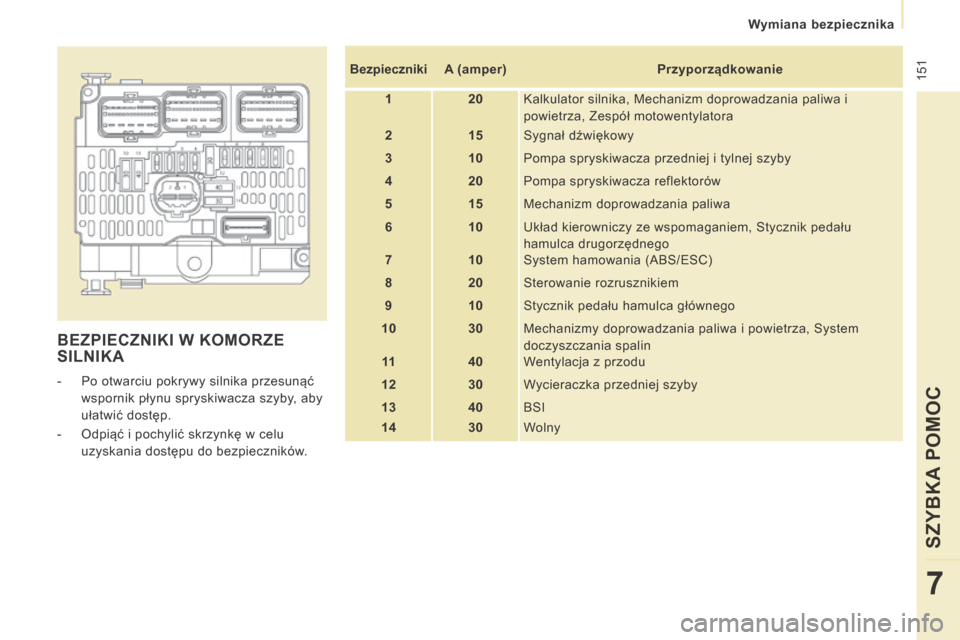

BEZPIECZNIKI W KOMORZE SILNIKA
- Po otwarciu pokrywy silnika przesunąć wspornik płynu spryskiwacza szyby, aby
ułatwić dostęp.
- Odpiąć i pochylić skrzynkę w celu uzyskania dostępu do bezpieczników. Bezpieczniki
A (amper) Przyporządkowanie
1 20 Kalkulator silnika, Mechanizm doprowadzania paliwa i
powietrza, Zespół motowentylatora
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza reflektorów
5 15 Mechanizm doprowadzania paliwa
6 10 Układ kierowniczy ze wspomaganiem, Stycznik pedału
hamulca drugorzędnego
7 10 System hamowania (ABS/ESC)
8 20 Sterowanie rozrusznikiem
9 10 Stycznik pedału hamulca głównego
10 30 Mechanizmy doprowadzania paliwa i powietrza, System
doczyszczania spalin
11 40 Wentylacja z przodu
12 30 Wycieraczka przedniej szyby
13 40 BSI
14 30 Wolny

152
Wymiana pióra wycieraczki szyby
Specjalne ustawienie piór wycieraczek przednich
- Po upływie mniej niż jednej minuty od wyłączenia zapłonu, przesunąć dźwignię
wycieraczek w dół, w celu ustawienia
ich wzdłuż słupków szyby przedniej
(pozycja szczególna). Wymiana pióra wycieraczki przedniej
szyby
- Unieść ramię wycieraczki.
- Odpiąć i zdjąć pióro wycieraczki.
- Założyć nowe pióro wycieraczki.
- Położyć ramię wycieraczki.
Wymiana pióra wycieraczki tylnej szyby
- Unieść ramię wycieraczki, a następnie
odpiąć i zdjąć pióro wycieraczki.
- Założyć nowe pióro wycieraczki i położyć ramię wycieraczki.

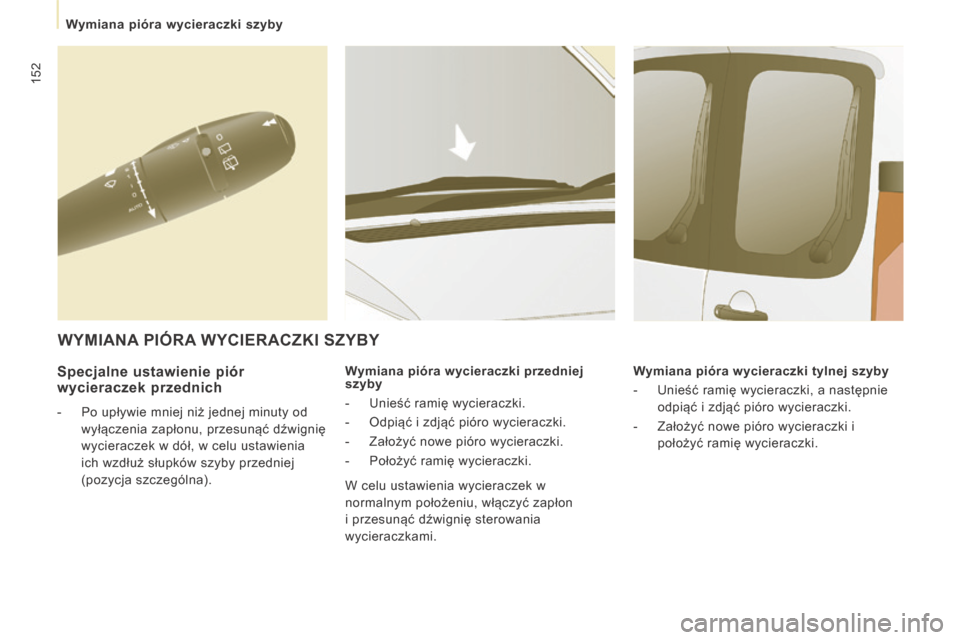

WYMIANA PIÓRA WYCIERACZKI SZYBY
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.

153
Holowanie pojazdu
SZYBKA POMOC
7
Bez podnoszenia (cztery koła na ziemi)
Należy zawsze stosować drążek holowniczy.
Z przodu
- odczepić osłonę naciskając na jej dolną część,
- dokręcić zdejmowany zaczep holowniczy do oporu.

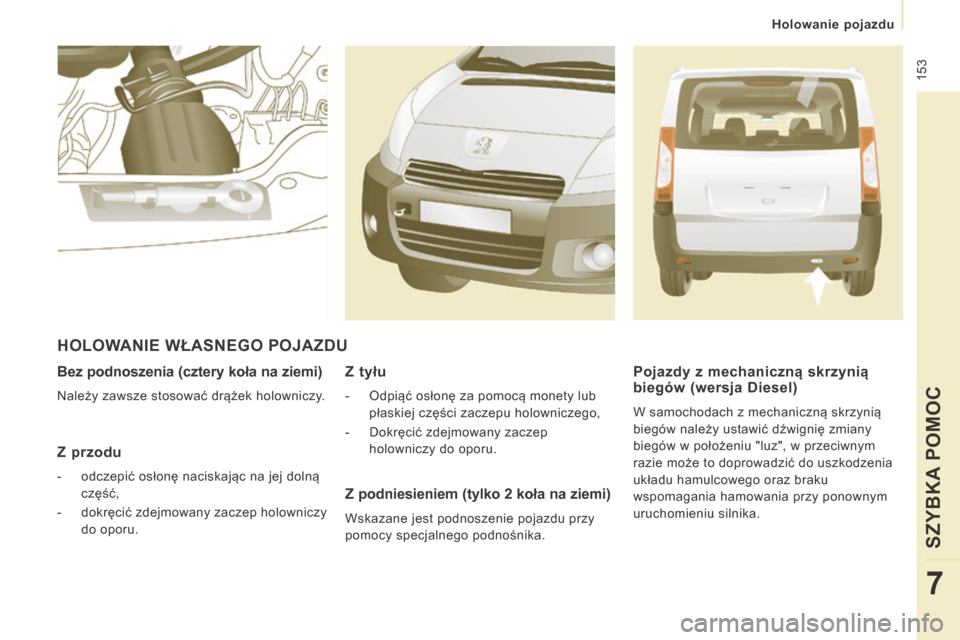

HOLOWANIE WŁASNEGO POJAZDU
Z podniesieniem (tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu przy
pomocy specjalnego podnośnika.
Z tyłu
- Odpiąć osłonę za pomocą monety lub płaskiej części zaczepu holowniczego,
- Dokręcić zdejmowany zaczep holowniczy do oporu.
Pojazdy z mechaniczną skrzynią biegów (wersja Diesel)
W samochodach z mechaniczną skrzynią
biegów należy ustawić dźwignię zmiany
biegów w położeniu "luz", w przeciwnym
razie może to doprowadzić do uszkodzenia
układu hamulcowego oraz braku
wspomagania hamowania przy ponownym
uruchomieniu silnika.

154
Holowanie pojazdu
Wskazówki ogólne
Przestrzegać przepisów obowiązujących w
danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od masy pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca z ważnym prawem jazdy.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Pojazd holujący powinien ruszać powoli.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:
- awaria pojazdu na autostradzie lub drodze szybkiego ruchu,
- samochód z napędem na 4 koła,
- nie można ustawić skrzyni biegów w położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,
- holowanie z podniesieniem (dwa koła na ziemi),
- brak homologowanego drążka holowniczego...

155
Środowisko naturalne
SZYBKA POMOC
7
ŚRODOWISKO NATURALNE
PEUGEOT działa wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.peugeot.com . Jako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:
- uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania,
- przestrzegać terminów przeglądów wykonywanych w ASO sieci PEUGEOT,
upoważnionej do zbiórki akumulatorów i
zużytych płynów,
- nie stosować dodatków do oleju silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin. Zapoznać się ze znajdującymi się w
instrukcji zaleceniami dotyczącymi
ekonomicznej jazdy (na końcu 1. rozdziału).

156
Wymiary

157
W y m i a r y
DANE TECHNICZNE
8
H1
L Długość całkowita 4 805 5 135
H Wysokość całkowita, zawieszenie pneumatyczne /
metalowe
1 895/1 942
A Rozstaw osi 3 000 3 122
B Zwis przedni 9 7 5
C Zwis tylny 8 3 0 1 038
Szerokość całkowita:
na blasze 1 870
D z osłonami 1 895
przy złożonych lusterkach 1 986
przy rozłożonych lusterkach 2 194
E Rozstaw kół z przodu 1 574
F Rozstaw kół z tyłu 1 574
Średnica skrętu kół pomiędzy chodnikami (m) 12,18 12,59
Maksymalna ładowność (kg)
Użytkowa 1 000
Na dachu 1 7 0

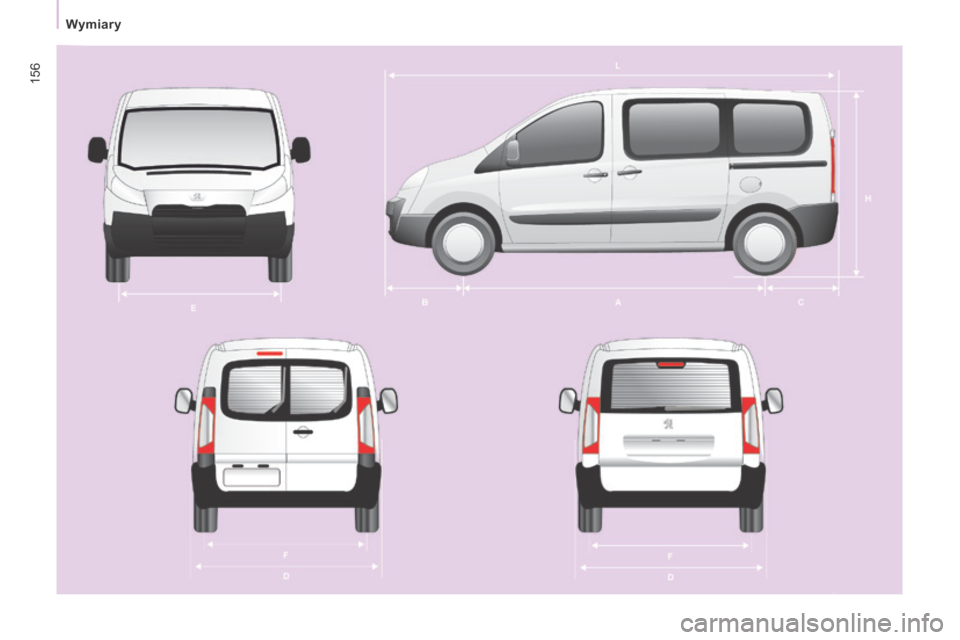

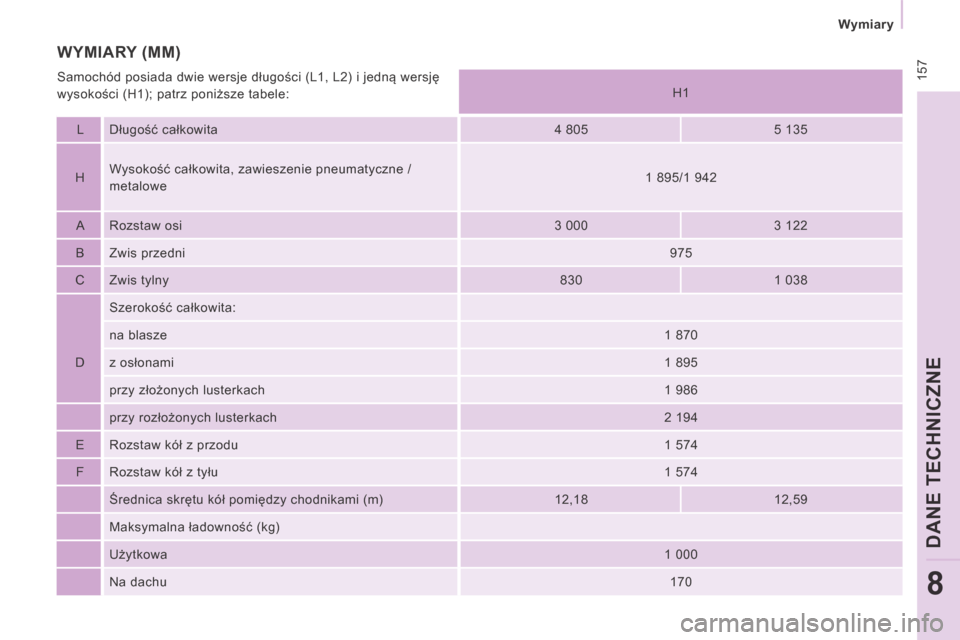

WYMIARY (MM)
Samochód posiada dwie wersje długości (L1, L2) i jedną wersję
wysokości (H1); patrz poniższe tabele:

158
Wymiary

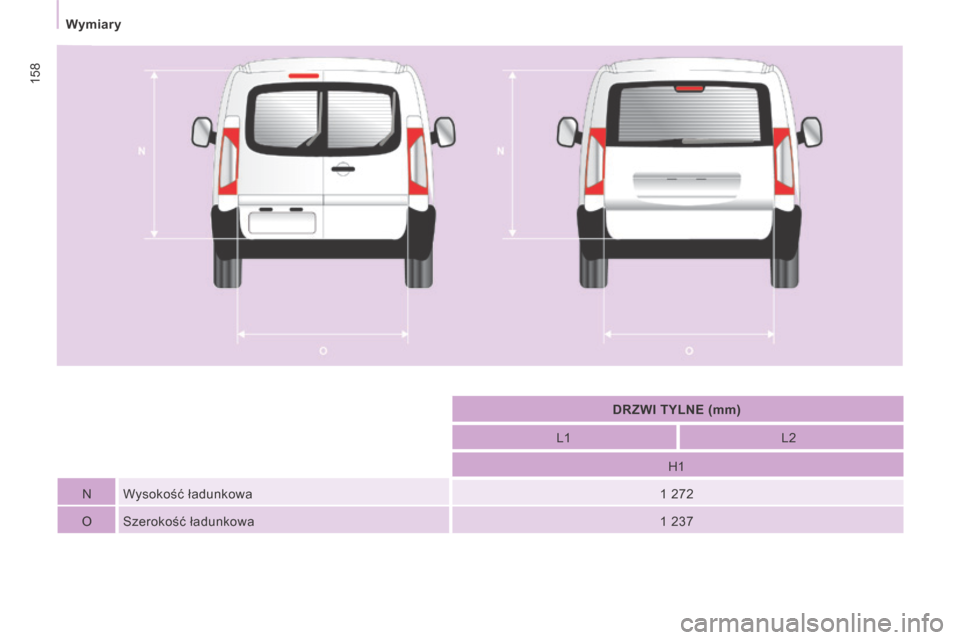

DRZWI TYLNE (mm)
L1 L2
H1
N Wysokość ładunkowa 1 272
O Szerokość ładunkowa 1 237
